Как работают шаровые краны
Запорная арматура, представленная шаровым краном, является важным элементом любой водопроводной системы. Материалом для производства шаровых кранов для водопроводных труб является высококачественная латунь. Принцип действия состоит в перекрытии движения жидкости с помощью специального запирающего элемента в форме шара. Такая запорная арматура обладает рядом преимуществ:
- Легкость открытия и закрытия;
- Повышенная прочность и надежность;
- Компактность;
- Стойкость к коррозии;
- Низкая цена;
- Небольшой вес;
- Длительный срок эксплуатации.
Шаровые краны
Шаровые краны имеют два положения – открыто и закрыто, поэтому использование их в качестве регулятора потока является невозможным. Однако они являются самым прогрессивным запорным устройством из известных на сегодняшний день.
В зависимости от типа присоединения к трубопроводу различают такие виды шаровых кранов:
- Фланцевые;
- Резьбовые;
- Под приварку.
Самым надежным соединением шарового крана является сварка. Такие краны могут использоваться даже при подземном размещении трубопровода или в условиях окружения водой. Однако они имеют недостатки в виде невозможности осуществления ремонта и трудоемкого процесса замены в случае необходимости. Именно поэтому в условиях благоприятной рабочей среды они более часто заменяются на резьбовые или фланцевые.
Игольчатые вентили
Функции, которые должен выполнять игольчатый кран, отличаются разнообразием. В соответствии с конструкционным устройством данное изделие может иметь запорное, регулирующее и балансировочное предназначение.
Игольчатый вентиль в отопительных системах задействуют для радиаторов. Благодаря его наличию обеспечивается плавное перекрытие потока и удается избежать последствий гидроударов, оказывающих негативное воздействие на всю теплоснабжающую конструкцию.
В отличие от шарового крана, у которого два положения, игольчатый вентиль может функционировать в трех режимах:
- «открыто»;
- «закрыто»;
- «частично закрыто».
Основные критерии выбора
При выборе водопроводной арматуры следует учитывать несколько критериев:
- Назначение. Может использоваться для наружных и внутренних сетей.
- Материал. При необходимости использования задвижек или регуляторов в агрессивной среде лучше выбрать керамическое изделие. Этот материал менее подвержен разрушению, чем пластик и металл.
- Ремонтопригодность.
- Внешний вид. При выборе арматуры, которую планируется разместить на виду, стоит учитывать стиль интерьера.
При выборе бренда лучше опираться на проверенных производителей. К ним относится фирма «Валтек», реализующая инженерную сантехнику в России и странах СНГ.
Требования к запорной арматуре
К запорно-регулирующим устройствам, независимо от того, устанавливаются они у конечного потребителя или на больших магистралях, предъявляют ряд общих требований. Их учитывают при конструировании.
Каждое из этих требований является гарантийным, то есть, имеет определенные сроки и параметры отклонения. Производитель гарантирует, что при правильной установке, требования будут соблюдены, а отклонения в параметрах работы не будут превышать указанные значения.
Требования, которые предъявляются к запорно-регулирующим устройствам:
Точность регулирования. Деталь должна работать точно при указанных значениях. Например, пропускать в единицу времени только тот объем жидкости, которые задан или сохранять внутри системы заданное давление. Отклонение этих параметров от указанных говорит о неисправности арматуры.
Прочность. Устройство не должно иметь деформации до ее установки в систему и быть устойчивым к механическим нагрузкам. Прочность обуславливает долговечность детали.
Температурная и химическая резистентность. Эти требования необходимы не для всех видов изделий
В системе отопления важно устанавливать детали, которые способны функционировать при высоких температурах, а для холодного водоснабжения, этот параметр можно опустить. Химическая резистентность важна там, где внутренней средой являются химически активные вещества, т.е это целиком зависит от свойств материалов, из которых изготовлено устройство.
Герметичность
Есть два вида герметичности: относительно внешней и относительно внутренней среды. Относительно внешней среды все устройства должны быть абсолютно герметичными. Это означает, что в местах их установки утечек во внешнюю среду жидкости или газа быть не должно. Герметичность относительно внутренней среды отражает возможность перераспределения жидкости или газа по обе стороны арматуры вне указанных параметров, например, если через запорную арматуру проходит какое-то количество жидкости в тот участок трубопровода, который выключен из системы.
Долговечность. Каждый вид арматуры, в зависимости от особенностей конструкции, материала, из которого он изготовлен и параметров эксплуатации, имеет свой гарантийный срок. Поскольку замена запорных клапанов и вентилей представляет определенную сложность, предпочтение стоит отдавать наиболее износоустойчивым деталям.
Рекомендуем ознакомиться: Как изготовить станок для прокатки металлической профильной трубы своими руками
Виды и функции водоразборной арматуры
Водоразборная арматура используется для защиты сантехнического оборудования от изменений параметров, а также для контроля подачи воды. Если запорная арматура используется для труб и наружных коммуникаций, то водоразборная присутствует в каждом доме. Требования к изготовлению устройств, выбору материала, а также классификация установлены ГОСТ 19681-94. Таким образом, водоразборная арматура включает такие устройства:
- Краны, подающие воду;
- Смесители холодной и горячей воды;
- Поплавковые клапаны унитазов.
Водоразборная арматура
Однако последний тип устройств относится к водосливным и регулируется отдельным нормативным документом — ГОСТ 23289-94. Водосливная арматура используется для вывода переработанной воды из труб в канализацию через сантехнические приборы. Водосливная арматура включает такие устройства:
- Сифоны;
- Сливные устройства унитазов;
- Отводы;
- Выпуски;
- Гофру.
Как часто нужно обслуживать?
Средний срок службы и регламент обслуживания той или иной запорной арматуры зависит от типа, места использования, нормативных сроков, которые определяются производителем и эксплуатирующей организацией. В среднем, для квартирной запорно-регулирующей арматуры сроки проверки составляют один год. Минимум раз в год запорная арматура должна проверяться на герметичность и исправность. Осмотры запорной арматуры в квартире желательно производить не реже одного раза в полгода. Трубопроводная арматура на магистральных сетях, в распределительных пунктах и на иных технологических узлах обслуживается не реже одного раза в год, чаще всего во время технологических перерывов в работе или при проведении плановых ремонтных работ.
Компоненты сетей водоснабжения, в том числе элементы запорной и запорно-регулирующей арматуры, применяемые в системе водоснабжения, следует выбирать с учетом коррозионной активности воды, чтобы обеспечить нормативные сроки службы. Установки водоснабжения могут быть сделаны только из материалов, имеющих действующий гигиенический сертификат. Одобрение требуется не только для труб, фитингов или арматуры, но и для других материалов, контактирующих с водой, таких как уплотнения, клеи, краски. Об этом следует помнить при выборе той или иной арматуры для сети водоснабжения.
Застой воды в установке может повлиять на работу запорно-регулирующей арматуры за счет увеличения концентрации разного рода активных растворенных веществ, взвешенных веществ и роста бактерий, которые могут оказывать негативное влияние на работу узлов системы. Степень износа зависит от материалов, из которых изготовлена установка, и от ее технического состояния, состава воды из водопроводной сети. Ухудшение качества будет тем больше, чем выше температура и, тем дольше неподвижность воды в системе, поэтому, если эксплуатация той или иной системы не производится – периодичность осмотров и технического обслуживания может осуществляться чаще.
По гигиеническим причинам необходимо промывать систему после периодов бездействия. Фрагменты установок, которые используются редко или в течение короткого периода времени, должны быть изолированы после использования и промыты перед перезапуском. Также перед запуском системы следует выполнять техническое обслуживание запорно-регулирующей арматуры, чтобы удалить окислы, ржавчину, промыть от механических отложений и накоплений песка, иных взвесей, которые могут появляться в результате длительного простоя системы.
Конструкция водного вентиля
Все вентили изготавливаются двух типов: клапанные и шаровые. Клапанные устройства представляют собой конструкцию всем привычного запорного механизма, которые находятся в каждой ванной и устанавливаются для перекрытия воды.
Данные механизмы довольно удобны, они могут проводить даже воду с повышенным содержанием хлора, а ремонт их состоит лишь в замене уплотнителей.
Изготавливаются эти вентили из латуни, они довольно прочные и легкие, имеют небольшие размеры, потому при монтаже почти не требуют наличия свободной площади.
Стальные устройства, в отличие от латунных, различаются внешним видом, вместо ручки у них находится удобное колесо, проворачивая которое можно отрегулировать давление или прекращать напор воды.
Эти механизмы также отличаются от латунных, чугунных и бронзовых условным давлением и диапазоном рабочих температур.
Стальные вентили используются в разных условиях, они довольно долговечные, надежные и прочные. Изготавливают их из нержавеющей нелегированной или легированной стали, имеют фланцевую конструкцию.
При установке в трубопровод приваривают входной и выходной патрубки, это обеспечивает полное отсутствие протечек.
Особенность стальных вентилей такая:
- возможность эксплуатации в любом положении;
- простое устройство конструкции, что значительно облегчает ремонт;
- возможность работы при повышенных температурах и давлении.
Водопроводный вентиль из нержавеющей стали устанавливается на водопроводах, в которых нужны антикоррозийные качества, как правило, это водопроводы больших производственных помещений, где рабочие характеристики очень агрессивные.
Диаметр водопроводов, на которых устанавливаются эти механизмы, как правило, составляет 100–300 миллиметров, температура воды может быть до 4500 градусов, а давление – до 2.5 килограммов на 1 см. квадратный.
Этот механизм идет в комплекте со специальным седлом, запорный элемент имеет хвостовик и ходовую втулку, непосредственно запорный механизм надет на шпиндель, который можно крутить вручную или с помощью электрического и гидравлического приводов.
Само устройство может быть разным:
- прямоточное при невозможности делать давление меньше;
- угловое для фиксации двух перпендикулярных участков;
- проходное для ровных участков;
- смесительное для получения необходимой температуры, разжижения основной среды, концентрации, поддержки качества и так далее.
Эти водопроводные вентили имеют малый вес и размеры, уплотнители могут устанавливаться в любом положении, они легко крепятся, имеют великолепную защиту от протечек.
Эти устройства, которые имеют довольно большою массу, тем не менее обладают следующими явными преимуществами:
- установка отличается предельной легкостью – нужно лишь иметь самые простые инструменты;
- они довольно надежны, выдерживают повышенное давление воды, устойчивы к деформациям;
- невысокая стоимость;
- продолжительное время службы, довольно простое обслуживание, вероятность выхода из строя сведена к минимуму.
Соединительная трубопроводная арматура
При монтаже трубопровода может возникнуть ситуация, когда необходимо соединить трубы из отличающихся материалов, имеющих разный диаметр или встроить фланцевый элемент на важном участке, где может произойти авария. На этот случай существует соединительная арматура в виде фланцевых адаптеров, хомутов, заглушек, крестовин и тройников. В конструкции этих деталей отсутствует запорно-регулирующий механизм
В конструкции этих деталей отсутствует запорно-регулирующий механизм.
Используя такие виды трубопроводной арматуры, можно в короткие сроки выполнить монтаж системы, заменить детали, провести ревизию или ремонт трубопровода. Способ стыковки соединительной арматуры с трубой выбирается в зависимости от вида трубы и ее назначения. Металлопластиковые изделия соединяют обжимным способом, полипропиленовые – методом сваривания.
В обоих случаях получается надежное, герметичное соединение. Соединительная арматура выпускается диаметром 25-2020 мм и может использоваться на трубопроводах, в которых давление рабочей среды варьируется в пределах 1-4 МПа. Для изготовления деталей может использоваться сталь, чугун или пластик. Готовые изделия имеют резьбовой, фланцевый или обжимной тип стыковки.
Назначение и применение запорной арматуры в водопроводных системах
И если регулирующая арматура позволяет контролировать пропускную способность того или иного участка трубопровода, то у запорных устройств основная функция заключается в полной остановке движения носителя. Впрочем, современные устройства постепенно стирают эту грань. Почти каждый регулирующий элемент способен выполнять роль запорного и наоборот.
Существует перечень общих характеристик, которыми должно обладать любое запорное устройство:
- Способность выдерживать определённый уровень температуры и давления.
- Необходимая пропускная способность.
- Антикоррозийное покрытие, защищающее металл от ржавчины.
Последний параметр применим лишь к металлическим изделиям, подверженным коррозии. Вообще же, водопроводная арматура может изготавливаться из различных материалов: латуни, бронзы, стали, чугуна, пластмассы и т.п.
Назначение и функции запорной арматуры
Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.
Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.
Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:
- металлы (титан, алюминий);
- сплавы (чугун, сталь, бронза);
- полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).
При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.
Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.
В зависимости от назначения в составе технического объекта запорная арматура делится на категории:
- промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
- судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
- сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
- изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.
Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.
В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.
Термометр
Его ставят на трубу подачи горячей воды после термостатического смесителя. С его помощью регулируют температуру воды, которая идет к потребителю. Но его можно исключить из данной схемы, если термостат уже имеет автоматическую настройку, либо термометр закреплен на его корпусе. Существует несколько видов этих приборов, но в нашей схеме используются только механические. Другие термометры применять здесь просто нерационально.
Механические, или биметаллические, термометры работают на основе принципа изменения величины биметаллической спирали (ленты, пружины). При увеличении температуры пружина раскручивается (или скручивается) в зависимости от разности коэффициента теплового расширения металлов, из которых она сделана. Внутренний конец пружины прикреплен к корпусу, а ко второму ее концу приварена стрелка, которая отклоняется пропорционально изменению температуры. В зависимости от типа присоединения штока к корпусу термометры делятся на тыльные (осевые) и радиальные. Корпус термометра делают из хромированной или нержавеющей стали. Материал штока — латунь или нержавеющая сталь.
Воздухоотводчик
Воздух в системах ведет к преждевременной коррозии материалов трубы и арматуры, вызывает шумы и создает воздушные пробки, препятствующие правильному течению воды и снижающие теплоотдачу. Его выпускают воздухоотводчиками как вручную (кран Маевского), так и автоматически. Конструкция воздухоотводчика, выпускающего только воздух, но не воду, очень проста. Внутри латунного корпуса свободно перемещается полый пластиковый поплавок, соединенный с золотником. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера, установленного в латунной крышке. Колпачок предохраняет воздушный канал от пыли и грязи, а также позволяет перекрывать воздухоотводчик при аварийных ситуациях и при монтажных работах.
Воздухоотводчик
Для демонтажа воздухоотводчика без опорожнения системы рекомендуется разместить перед ним отсекающий клапан. В его латунном корпусе расположен золотник, удерживаемый в верхнем положении пружиной. При установке воздухоотводчика в верхнюю резьбу отсекающего клапана золотник клапана открывается. Навинчивать воздухоотводчик следует рожковым ключом за шестигранник корпуса, расположенный под колбой. Нельзя зажимать его за колбу корпуса трубным рычажным ключом (КТР). Конструкция диктует вертикальный монтаж, иначе поплавок не будет работать. Воздухоотводчик устанавливают на водонагреватель (бойлер) — это, как правило, кран Маевского. У него максимальное давление срабатывания от 4 до 6 бар, а рабочая температура до 120 градусов Цельсия.
Особенности установки в водопроводных системах
Монтаж запорных элементов трубопровода должен обеспечивать надёжное соединение и оставлять возможность для ремонта или оперативной замены в случае необходимости.
Прежде чем выбрать тот или иной тип устройства и способ его монтажа, следует чётко понимать, какие задачи будет выполнять трубопроводная система, с каким типом носителя работать и в каких условиях. Это позволит сделать трубопровод максимально надёжным, удобным в эксплуатации и долговечным.
Процедура монтажа запорной арматуры может быть произведена одним из трёх способов.
Сварное соединение
В частных трубопроводных сетях монтаж посредством сварки применяется достаточно редко. Этот способ можно считать самым надёжным и обеспечивающим наилучшую герметичность, но он обязательно потребует навыков работы со сварочным аппаратом. Кроме того, ремонт арматуры может оказаться весьма проблематичным, поскольку для этого устройство придётся вырезать из трубопровода.
Тем не менее, на больших промышленных трубопроводах такой способ монтажа все ещё успешно применяется.
Порядок проведения работ в этом случае примерно такой:
- В предполагаемом месте установки элемента запорной арматуры вырезается участок трубопровода соответствующей протяжённости.
- Края трубопровода выравниваются и шлифуются.
- Арматура устанавливается на место и тщательно фиксируется посредством сварных швов.
- Далее, швы проверяются на герметичность.
- На последнем этапе швы зачищаются и обрабатываются защитным покрытием.
Резьбовое соединение
Является разъёмным, что обеспечит в случае поломки быструю и лёгкую замену вышедшего из строя элемента запорной арматуры. Для монтажа могут понадобиться следующие инструменты:
- Болгарка или ножовка по металлу.
- Устройство для нарезания резьбы.
Порядок монтажа:
- На концах соединяемых труб накручивается резьба.
- На подготовленные резьбовые сгоны накручиваются контргайки.
- Укомплектованные контргайками сгоны поочерёдно или одновременно вкручиваются в корпус запорного элемента.
- Герметизация резьбового соединения производится при помощи сантехнической льняной нити или специальной ФУМ-ленты. Перед окончательным затягиванием гаек, между ними и торцами устройства накручивается дополнительный слой уплотнителя.
Соединения, полученные в результате таких манипуляций, получаются надёжными и прочными
Однако, стоит принимать во внимание, что они рассчитаны на работу в сетях с давлением до 100 атмосфер
Установка при помощи фланцев
Фланцевое соединение, как правило, достаточно громоздкое, поэтому его используют преимущественно на магистральных сетях. Суть такого способа монтажа заключается в надёжном болтовом соединении запорного элемента, оборудованного фланцами, с краями трубопровода, на которых при помощи сварки также закреплены фланцы.
Для должного уровня герметичности, между парами фланцев помещаются уплотнительные прокладки. Такой способ монтажа обеспечивает работу при показателях давления в системе до 200 атмосфер.

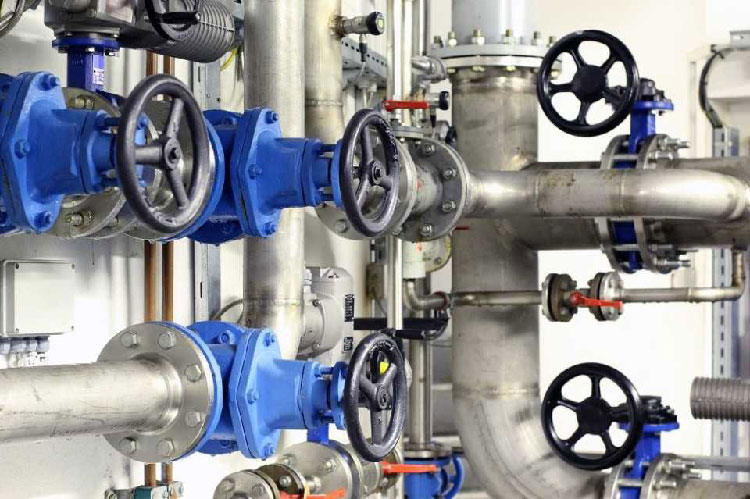

Что такое запорная арматура
Современная запорная арматура для трубопроводов — это класс деталей, применяемых для полной остановки потока газа или жидкости в трубопроводе, и обеспечивающих идеальную герметичность относительно окружающей среды. Количество единиц используемой запорной арматуры максимально по отношению к другим ее разновидностям и достигает 80% от их общего количества.
Использование запорной арматуры распространяется на все виды трубопроводов, она используется при транспортировке:
- нефти
- химических веществ
- пищевых веществ
Для производства запорной арматуры используются различные сплавы, металлы, материалы: углеродистые, легированные и жаропрочные стали, чугун всех видов, титановые сплавы, латунь, бронза, керамика, пластмасса.

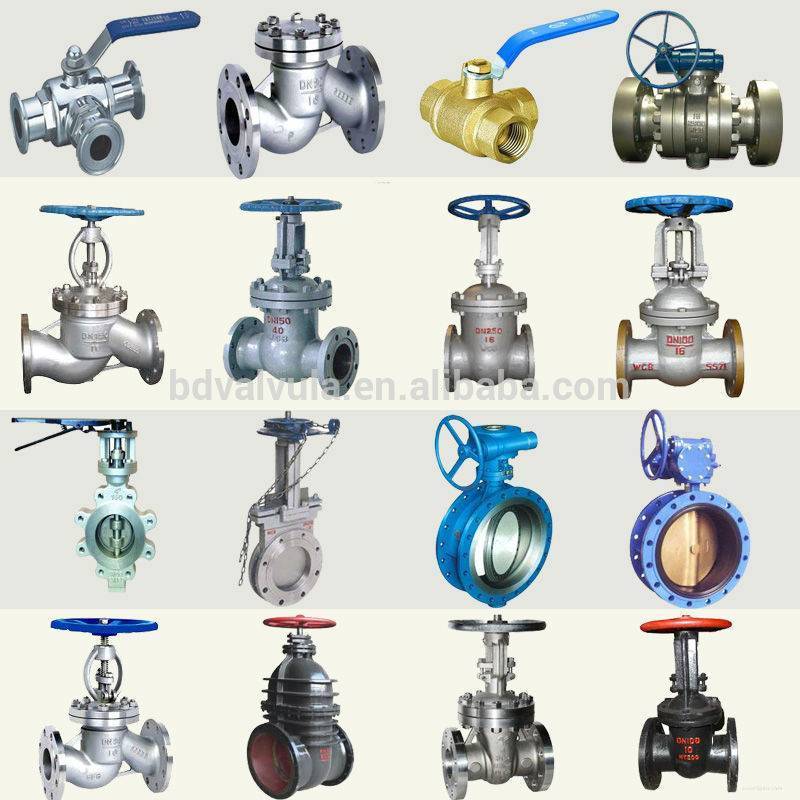

Какие узлы относятся к запорному виду арматуры
Запорная арматура — это целый класс устройств, объединяющихся под названием:
- кранов
- задвижек
- клапанов (или вентилей)
- затворов

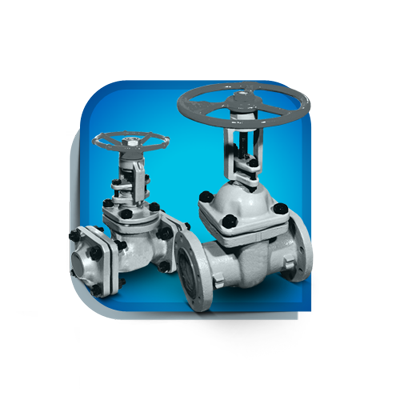

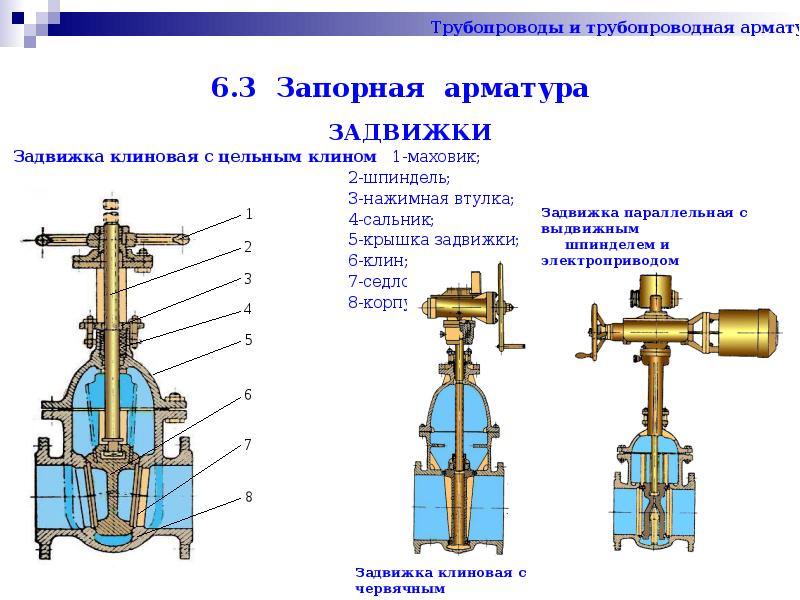

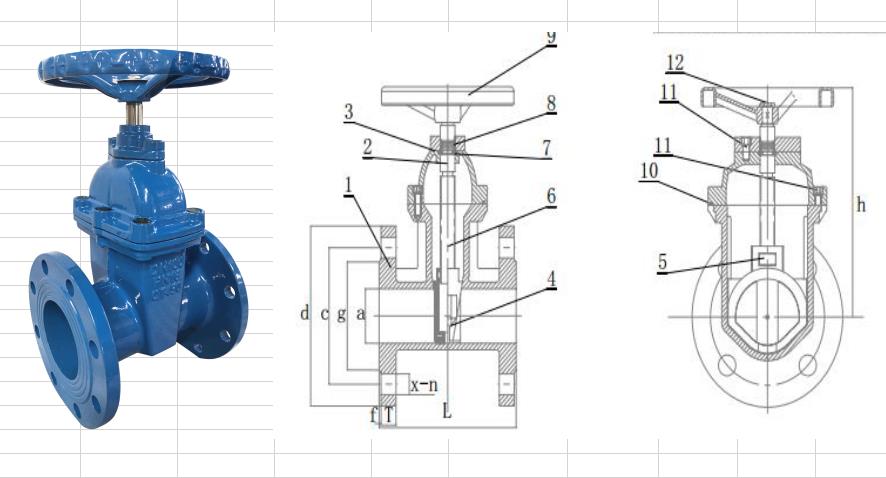

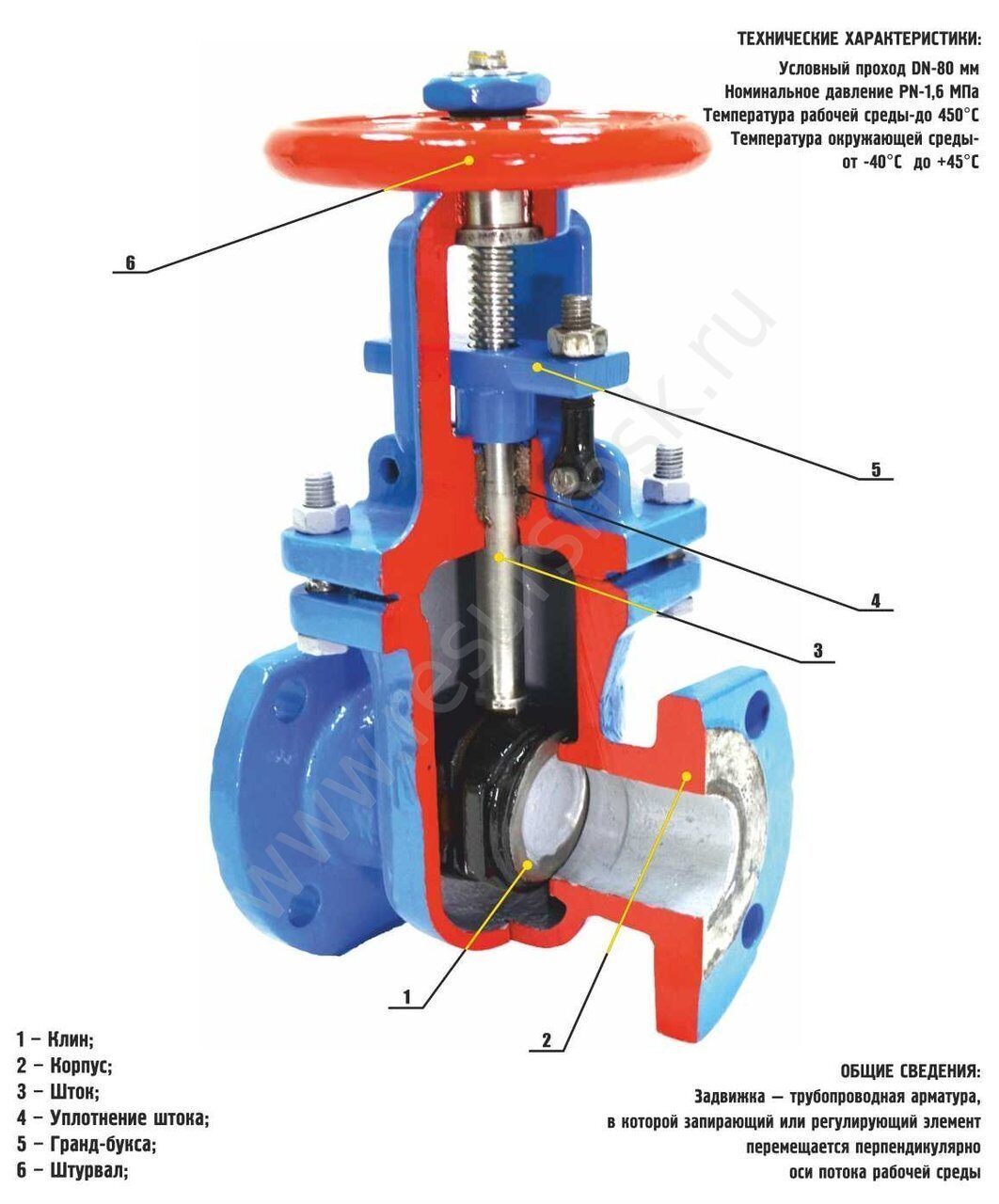

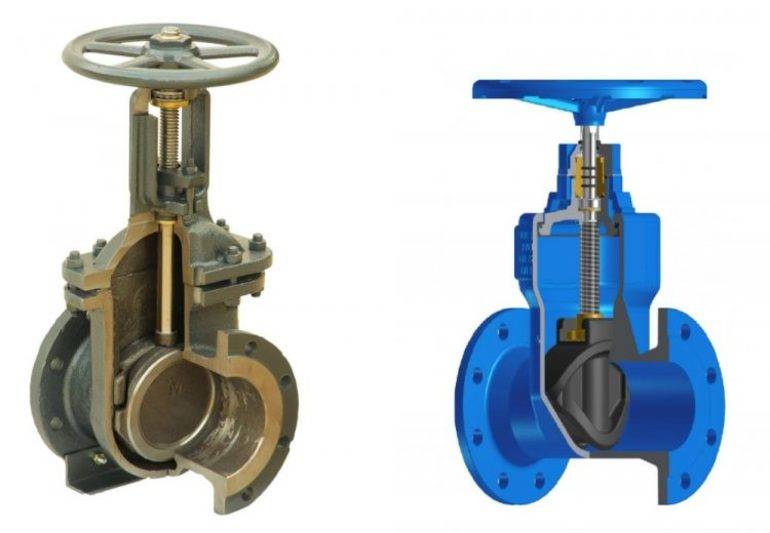

Задвижка представляет собой самую необходимую деталь среди запорной арматуры. Запирающий орган задвижки передвигается поперек потока передаваемых газа, воды, нефти. Главное преимущество задвижки — это простота конструкции. К положительным качествам относится и минимальное гидравлическое сопротивление. Недостатком задвижки могут стать ее габариты.
К трубопроводу эта деталь подсоединяется с использованием фланцев, назначение которых — герметичность соединения.
Кран — это альтернативный задвижке узел, позволяющий перекрыть поток передаваемого по трубам вещества. Его движение для открывания и закрывания — это поперечный потоку поворот вокруг своей оси, при этом среднее положение не предусмотрено. Кран работает лишь в двух режимах: «открыто» — рукоятка вдоль трубопровода и «закрыто» — рукоятка перпендикулярно трубопроводу. Эта запорная деталь имеет превосходные эксплуатационные качества и широко используется при установке системы теплоснабжения и в иных отраслях.
Клапан (или вентиль) представляет собой арматуру, с запорным элементом, двигающимся вдоль потока передаваемого по трубам вещества.
У затвора запирающая деталь в форме диска, оборачивающегося вокруг своей оси, располагающейся под определенным углом или же перпендикулярно потоку газа или жидкости.
Запорная арматура используется на предприятиях горнодобывающей, металлургической, химической, пищевой промышленности, в энергосистемах и аграрном хозяйстве, на предприятиях ЖКХ и водоканалах, в различных частных структурах.
Трубопроводная арматура — это система приспособлений, деталей и крепежных узлов, которая устанавливается на различных трубопроводах и агрегатах для регулирования потоков разных рабочих сред (жидкостей, газов).
Трубопроводная арматура может запускаться вручную или с использованием различных дополнительных устройств, например, электропривода. Основными потребителями трубопроводной арматуры является строительно-монтажные предприятия.
Трубопроводная арматура бывает двух основных типов: смесительная и предохранительная. Выделяют также запорно-регулирующую арматуру, которая является наиболее распространенным видом предохранительной арматуры и применяется для перекрытия в трубопроводе потока жидкостей или газообразных веществ.
Запорная арматура относится к классу промышленного оборудования. Она позволяет обеспечить полную герметичность в затворе и в отношении внешней среды. Наглядный пример применения этого вида арматуры – водозапорная арматура, использующаяся в системах водоснабжения, водоотведения и отопления.
Клапаны, краны, задвижки и затворы всевозможных типов и конструкций – все подобные устройства являются запорной арматурой.
Характеристика и назначение
Запорно-регулирующей арматурой называют приспособления, которые предназначены перекрывать, изменять и контролировать параметры внутренней среды трубопровода. Такую арматуру устанавливают в системах водоснабжения, отопления, канализации и газоснабжения.
Устройства применяются на всех уровнях: от больших магистралей, до индивидуальных трубопроводов, находящихся внутри дома или квартиры.
В каждой системе есть несколько параметров, которые можно регулировать. К ним относятся объем и скорость потока, давление, температура. Запорно-регулирующая арматура используются для того, чтобы можно было изменять эти параметры, не отключая систему.
Назначением таких деталей является перенаправление потока жидкости или газа в другие ветви системы. Для этого устройство устанавливается в месте, где имеются разветвления. По мере необходимости одни ветви перекрывают, а другие открывают.
Другие виды запорно-регулирующей арматуры способны снижать давление внутри системы, если оно возрастает или уменьшать температуру. Некоторые из них работают автоматически, согласно законам физики.
Например, выпускной клапан пропускает газ только тогда, когда давление внутри системы повышается. Это позволяет сохранять этот параметр на одном уровне. Другие устройства регулируются вручную, например, с помощью вентилей.
Основная характеристика запорно-регулирующей арматуры — ее пропускная способность. Для оптимального применения вычисляют относительную, действительную, максимальную, начальную и условную пропускную способность.
Кроме того, запорно-регулирующая арматура характеризуется диапазоном и зоной регулирования, а также настройкой регулятора. Эти параметры отражают различия между максимальными и минимальными данные пропускной способности: тот диапазон значений, который поддается регулировке.
Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение
Еще одна важная характеристика — относительная утечка. Она отражает теоретическую способность деталей отклоняться от заданных параметров герметичности. Проще говоря, это количественное отражение негерметичности изделия.
История возникновения
Трубопроводную арматуру человек начал использовать давно. По отчетам историков, в 5000 году до нашей эры люди строили простые трубопроводные системы, на которых были клапаны и краны.
Но вот доказала существование арматуры в древние времена Римская Империя. Археологи, изучающие эту культуру, на раскопках нашли пробковый кран. С помощью этого устройства римляне открывали и закрывали воду. Кран отлит из бронзы.
История создания промышленной трубопроводной арматуры началась в 19 веке. Это время первых разработок паровых машин, конструкции которых требовали устройства, которое могло перекрыть поток горячего пара по трубам.
Рис 1. История
Первые заметные шаги в промышленном арматуростроении принадлежат Тимоти Хакворту и ДжосефуХопкинсону, которые разработали первую в мире клиновую задвижку.
Для России промышленное арматуростроение стало возможно благодаря работе иностранного промышленника по фамилии Грош. Он основал литейный завод (1878г.) в С.Петербурге, который занимался серийным выпуском арматуры. А через 10 лет предприятие купил немец. Предприятие получило название АО «Лангензипен и Ко». В дальнейшем, под этим именем по всей России откроется еще несколько заводов, которые начнут серийное производство:
- арматуры для котельных и пожарных частей;
- пожарных кранов;
- насосов;
- манометров;
- медных труб.
После национализации, в 1922 завод Лагензипена переименовали в Петроградский арматурный . Именно с этого момента началась история советского арматуростроения.
