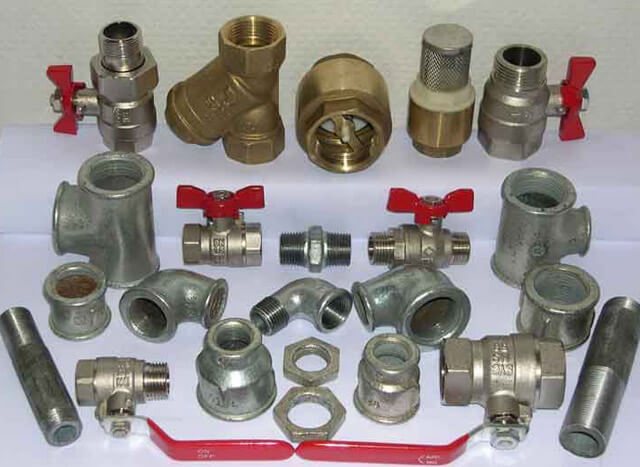

Виды и назначение арматуры для систем отопления: запорной и регулирующей

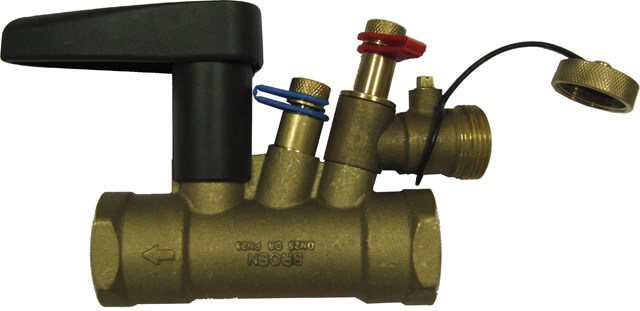

Балансировочный клапан

Во время монтажа систем отопления его применяют с целью регулировки работы нескольких гидравлических контуров. Установка балансировочного клапана дает возможность увеличить результативность отопительной конструкции, так как он способствует контролировать возможный объем потребляемого носителя тепла.

Правильно смонтированный этот вид арматуры, у которой рабочий принцип состоит в равномерном распределении нагретой жидкости по всем сегментам теплоснабжающей системы, может работать в очень тяжелых условиях. Это устройство может выдерживать существенные перепады давления в контурах и большую скорость передвижения носителя тепла по трубопроводам.

Состоит балансировочный клапан, цена которого для модификаций прямого действия не небольшая, из следующих важных элементов:

• корпуса, сделанной из стали, алюминиевого сплава или латуни;
• отрезка трубы;
• фиксатора положения;
• мембранной перегородки;
• измерительной диафрагмы;
• индикатора затвора.

Предназначение запорной сантехники

Запорная арматура предназначена для ручной регуляции подачи теплоносителя

В системах генерации тепла арматура запирающего типа выполняет роль регулятора подачи и движения теплоносителя, а также позволяет разомкнуть отопительный контур. Процесс отопления в этом случае становится контролируемым, увеличивается его рациональность и эффективность.

Запорный кран чаще всего монтируют на промежутке линии, где происходит обвязка батареи трубопроводом. Этот технический прием позволяет осуществлять регулировку нагрева радиатора и облегчает задачу проведения технического обслуживания и ремонта отопителя без надобности отключения всего теплового контура.

Запорно-регулирующие детали систем

К таким относятся следующие устройства:

• балансировочные вентили;
• автоматизированные регуляторы перепада давления;
• термостатические радиаторные клапаны.

Перечисленные типы запорно-регулирующей арматуры призваны воплощать в жизнь количественное управление носителя тепла. Другими словами, отчасти закрывая проходное сечение трубопровода, такие элементы предоставляют конкретный потребление воды, поступающей на участок системы или в радиатор. Балансировочные вентили ставят как на выходе из батарей, так и в начале ветки или стояка системы, в основном, – на обратной магистрали.

При большом количестве батарей диспозиция может поменяться и установка запорно-регулирующей арматуры выполняется с использованием автоматизированных регуляторов перепада давления. Они ставят одновременно с вентилями и соединяются с ними капиллярной трубкой. Балансовый вентиль обеспечивает потребный расход носителя тепла на ветку или стояк, а регулятор корректирует его соответственно с работой радиаторных термостатических клапанов.

Использование автоматизированного клапана

Автоматизированные автоматические клапаны для радиатора – это арматура для отопительных приборов, уменьшающая или увеличивающая проток горячей воды через батарею в зависимости от температуры в помещении.

Клапаны с термоголовками

Ставится на подающей подводке и может дополнительно снабжаться термоголовкой и выносным внешним водяным термостатом для более точного управления расходом носителя тепла. Является неотъемлемым элементом современных схем и одним из основных средств экономии источников энергии.

Игольчатый кран

Игольчатый кран отличается от запорно-регулирующего вентиля устройством исполнительного элемента. Он выполнен в виде конуса, поэтому получил название игольчатого. При изменении положения конуса (поднятии или опускании штока) изменяется проходное сечение устройства и соответственно количество проходящего теплоносителя.

Достоинством игольчатых кранов является однородность и плотность исполнительного элемента – конуса. При работе регулирующих вентилей часто бывают случаи отрыва накладки клапана – у конусных кранов этого нет. Но с другой стороны, накладку вентиля можно заменить, а вот конус при повреждении (коррозии, износе) неремонтопригоден. Игольчатые краны, как шаровые и регулирующие вентили, производятся в двух исполнениях – угловом и прямом.

Виды запорно-регулирующей арматуры

Запорно-регулирующие детали различаются по назначению и способу работы.

По назначению выделяют три разновидности:

1. Исключительно запорные используются, чтобы перекрывать поток жидкости или газа. Есть два положения клапан: пропускает поток внутренней среды и не пропускает поток внутренней среды.
2. Исключительно регулирующие. Они не могут полностью перекрывать поток, только регулировать его параметры.
3. Запорно-регулирующие детали. Крайние положения арматуры соответствуют запорным, то есть, либо пропускают, либо не пропускают жидкость или газ. Промежуточные положения соответствуют регулирующим — пропускают внутреннюю среду в соответствии с заданными параметрами.

Запорно-регулирующая арматура, в свою очередь, подразделяется на несколько типов:

• Седельный клапан. Чаще его используют на больших магистральных трубопроводах. В качестве подвижной детали внутри такого клапана служит плунжер. Это поршень, который способен передвигаться, регулируя таким образом параметры потока.
• Шаровые устройства. Внутри таких деталей расположен шарик, имеющий сквозное отверстие. Он способен поворачиваться на 900 вокруг своей оси. Когда отверстие параллельно потоку, среда проходит через устройство, когда перпендикулярно — не проходит, промежуточные значения обусловливают частичную пропускную способность.
• Клиновая арматура. Внутри этой детали есть клин, который движется перпендикулярно потоку жидкости или газа. Принцип его работы схож с принципом устройства заслонки, которая движется сверху вниз. При максимально высоком положении весь поток проходит через арматуру, при полном опускании — не проходит ничего. Промежуточные положения пропускают часть жидкости или газа.
• Поворотно-дисковые устройства. Представляют собой клапан, который выглядит как диск, к которому прикреплен регулировочный вентиль. Диаметр диска соответствует сечению арматуры. Если диск расположен перпендикулярно потоку — жидкость не проходит, если параллельно — проходит вся. Промежуточные положения являются регулировочными.

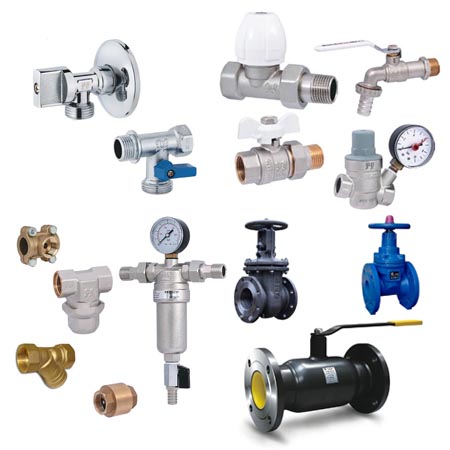

Назначение и ассортимент запорной арматуры

Для теплоснабжающих систем данную арматуру применяют с целью контроля над подачей горячего теплоносителя и размыкания отопительного контура. Как правило, запорный кран на обогревательный прибор монтируют на участках, где производится обвязка радиаторов трубопроводом.

Подобное решение кроме функциональных преимуществ обладает практической пользой. После перекрытия запорного вентиля батареи у домашнего умельца будет возможность отремонтировать ее без остановки функционирования всей отопительной конструкции.

На сегодняшний день запорная арматура для отопления на отечественном рынке предлагается в большом ассортименте, а среди наиболее часто используемых изделий значатся такие устройства:

• запорные клапаны;
• задвижки;
• игольчатые вентили;
• шаровые краны.

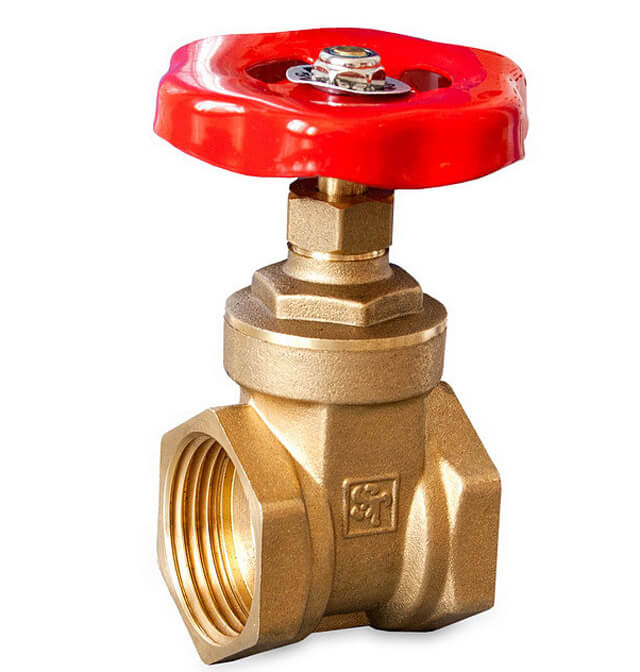

Задвижки

Данная арматурная продукция выполняет исключительно запорную функцию. По причине конструкционных особенностей задвижки могут находиться исключительно в двух позициях, поскольку у механизма имеется запирающий элемент, расположенный перпендикулярно относительно потока теплоносителя. Если элемент арматуры имеет открытое положение, нагретая жидкость поступает в контур, а когда закрытое – не дает ей циркулировать.

Задвижка имеет ряд особенностей:

1. Обеспечивает в контуре незначительное гидравлическое сопротивление.
2. У нее оптимальный размер внутреннего диаметра, совпадающий с сечением трубопровода.
3. Ее просто монтировать.
4. Она отличается высокой надежностью.

Требования к материалу изготовления запорной арматуры

Запорно-регулирующая арматура

На первом этапе ознакомления необходимо выяснить, какая арматура для систем отопления выполняет те или иные функции. Ее общее назначение заключается в регулировании потоков теплоносителя, распределение по контурам системы, а также уменьшение или увеличение объема.

В зависимости от конструкции арматура для отопления разделяется на два вида — запорная и регулирующая. Каждая из них определенную функциональную нагрузку, напрямую влияет на работу всей системы.

Запорная арматура

Предназначена для принудительного уменьшения или окончательной остановки теплоносителя на определенном участке трубопровода или радиатора. Традиционно для этого используют краны или задвижки с различными типами конструкций

При выборе той или иной модели, в первую очередь, необходимо обращать внимание не только на геометрические параметры подключения, но и на материал изготовления. Качественно изготовленная запорная арматура на отопление должна выдерживать критический температурный режим работы и максимальное давление

Эти параметры должны указываться в паспорте или непосредственно на корпусе изделия.

Регулирующая арматура

Она необходима для обеспечения безопасности работы системы. В первую очередь регулирующая арматура для отопления стабилизирует давление внутри труб, а также регулирует степень нагрева воды путем смешивания холодных и горячих потоков.  Дополнительно к вышеизложенным требованиям для запорной арматуры отопления можно добавить степень регулировки срабатывания или смешивание потоков, а также возможность автоматической работы. Именно поэтому некоторые модели комплектуются электронным управлением.

Что же касается материала изготовления — чаще всего используется латунь, бронза или ковкий чугун. Арматура для радиаторов отопления из стали отличается редко, так как свойства этого материала мало приспособлены к условиям эксплуатации в системе с горячей водой.

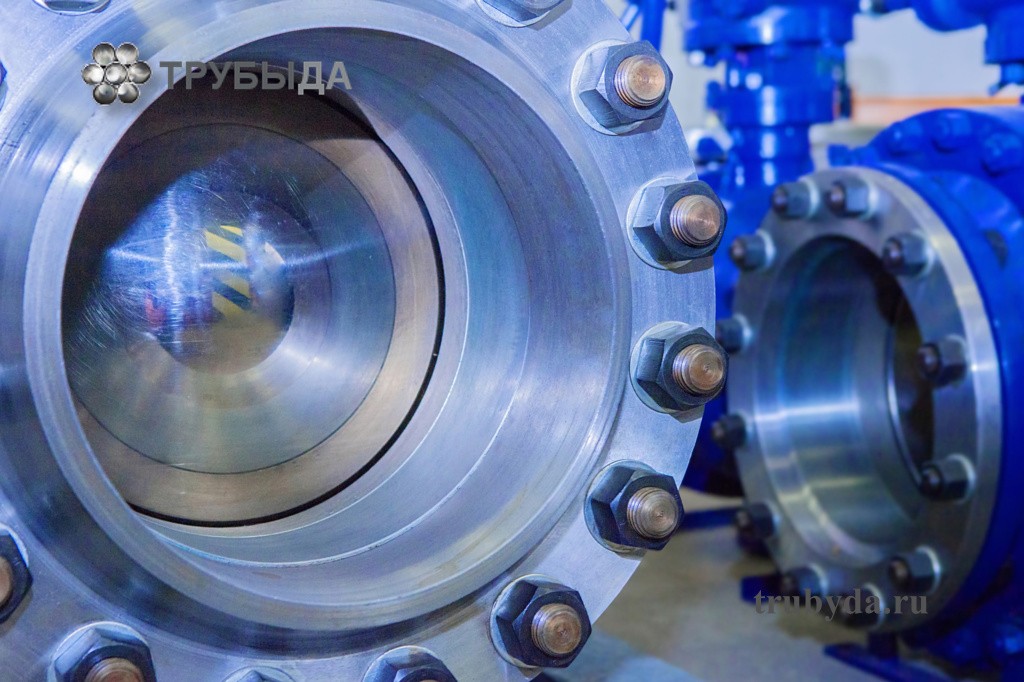

Характеристика и особенности использования шаровых кранов

В шаровых устройствах подвижная часть затвора играет роль регулирующего элемента. Такие устройства применяются для водопроводных систем и включают следующие виды:

• Шаровые краны высокого давления;
• Трехходовые регулирующие;
• Промышленные;
• Шаровые краны, оснащенные металлическими седлами.

Шаровые краны

Основные достоинства шаровых кранов, что выгодно отличают их от остальных видов запорной и регулирующей арматуры:

• Минимальное гидравлическое сопротивление;
• Надежность устройства;
• Простота в работе;
• Быстродействие;
• Подходят для пожаро- и взрывоопасных, токсичных и агрессивных сред.

Шаровые краны могут иметь различные исполнения концевых элементов и соединений, а именно:

• Резьбовые;
• Фланцевые;
• Сварные.

Устройство шарового крана

Шаровые краны могут быть оборудованы электро — или пневмоприводами для автоматизации процесса регулировки потока воды. Удобством шаровых кранов является их длительный срок службы и минимальное обслуживание.

Назначение арматуры радиатора

Арматура, устанавливаемая на радиаторы отопления, выполняет следующие функции:

1. Отключение;
2. Регулирование;
3. Освобождение прибора от воздуха;
4. Балансировка системы и ее отдельных элементов.

Первая функция – отключение – необходима для отсечения радиатора от действующих трубопроводов. Она необходима для снятия устройства при его выходе из строя, для промывки, изменения количества секций, устранения утечек.

Регулирование расхода теплоносителя производится количественным методом. Изменение объемного расхода позволяет управлять производительностью радиатора – снижать или повышать тепловую мощность, температуру.

Немаловажная операция – освобождение радиатора от накопившегося воздуха. Воздушные пробки и мешки значительно снижают качество работы устройства.

Балансировка производится применительно к каждому отдельному радиатору через призму влияния этой операции на работу всей системы. Непосредственно на радиатор балансировочные вентили ставят редко, но они – часто встречающийся элемент на отдельных ветках системы отопления.

Виды запорной арматуры по сфере применения

В зависимости от области использования запорная арматура делится на такие типы:

Промышленная. Предназначается для применения в разных сферах деятельности. Обеспечивает отопление, водоснабжение и другие коммуникации.
Общая

Используется в тех сферах, где особое внимание уделяется температуре, давлению, воздействию агрессивных химических веществ и других экстремальных воздействий.
Специальная. Изготовляется по специальным схемам на заказ

Предоставляются индивидуальные технические требования.
Судовая. Применяется на судах. Учитываются параметры жесткости, вибрации, стойкости на воде и другие.
Сантехническая. Используется во многих областях для: подключения душа, крана, домашней сантехники. Оснащается элементами, которые позволяют монтировать систему вручную без использования специальных инструментов.
Специальный заказ. Изготавливается для предприятий с особыми условиями функционирования.

Регулирующая и запорно-регулирующая арматура

Регулирующая арматура для радиаторов отопления предоставляет возможность не только перекрывать, но и регулировать некоторые параметры. Можно указать эксплуатационные характеристики давления, температуры и других показателей.

Для управления системой используется регулировочный клапан, который принимает разное положение. На современном рынке выделяют множество разной продукции, которая используется в разных сферах деятельности.

Предохранительная и защитная арматура

Позволяет защитить системы трубопроводов от высокого давления и других неблагоприятных факторов воздействия. Приспособление дает возможность сократить негативные последствия в случае аварии.

Смесительная арматура

Дает возможность не только управлять потоком рабочей среды, но и направлять и смешивать разные вещества. Арматура для систем отопления и радиаторов активно применяется, чтобы обеспечить оптимальную температуру воздуха.

Фазоразделительная арматура

Применяется в тех случаях, когда необходимо обеспечить одновременную работу в разных направлениях. Чаще всего такие приспособления наиболее выгодны для отвода конденсата.

Градация изделий по функциональному назначению

Для удобства рассмотрим это в таблице:

Наименование детали	Назначение
1. Запорная трубопроводная арматура.	Работает по весьма несложному принципу – посредством крана площадь проходного сечения магистрали значительно уменьшается или возрастает. Вплоть до полного перекрытия каналов прохождения веществ.Наряду с этим запорные фитинги делятся еще на спускные и контрольные. Первые необходимы для сброса рабочих сред из системы, а вторые контролируют подачу веществ в устройства.
2. Регулирующая.	Эти фитинги имеют лишь одну функцию – регулируют степень, мощность, количество прохождения веществ по «автостраде».
3. Защитная.	Такая арматура довольно часто называется еще отсечной либо отключающей. Нужна она для защиты системы от аварийных обстановок. В случае трансформаций каких-либо параметров всецело либо частично блокирует прохождение масс в трубопровода.
4. Предохранительная.	Отличается от прошлого варианта тем, что при превышении допустимого давления в системы, клапан сброса потоков срабатывает машинально.
5. Распределительно-смесительная.	Самый несложный пример для того чтобы изделия – это обычный смеситель. Сущность его работы содержится в распределении потоков в нужных направлениях либо их смешивании.
6. Фазоразделительная.	Такие распределители предназначены для направления потоков в ту либо иную сторону в зависимости от их физического состояния. Другими словами, к примеру, жидкость пускается в одну линию, а испарения в другую.

Необходимо подчеркнуть, что виды трубопроводной арматуры различаются еще и по области применения.

В частности бывают такие фитинги:

1. Для газовых магистралей.
2. Для пароводяных систем.
3. Для нефтяных труб.
4. Для химической и энергетической индустрии.

С полной классификацией мы приблизительно разобрались, сейчас давайте рассмотрим варианты, каковые смогут использоваться в частных случаях, а не в индустрии.

Классификация

Детали для изготовления трубопроводов принято разделять по разным факторам. Любые виды запорно-регулирующей арматуры продаются в строительном, сантехническом магазине.

Отдельное разделение касается конструкции запорной арматуры:

1. Шаровые устройства. Внутри корпуса располагается шарик, которые перекрывает ход току жидкости.
2. Поворотно-дисковые механизмы. Имеют клапан в форме диска, положение которого регулируется вентилем.
3. Седельные клапана. Запирают ток с помощью плунжера.

Выбирать конструкцию нужно зависимо от требуемых технических характеристик, возможностей.

Шарик внутри корпуса

По применению

Виды арматуры по назначению:

1. Запорные изделия. Предназначены только для перекрытия потока воды, газа или воздуха.
2. Регулирующие детали. С их помощью можно регулировать подачу рабочего потока, но нельзя полностью перекрыть магистраль.
3. Запорно-регулирующие изделия. В крайних положениях ручка полностью открывает или перекрывает заслонку. Промежуточные положения предназначены для регулировки рабочего потока.

По способу соединения

По способу соединения выделяется несколько видов арматуры:

1. Муфтовые — подходят для трубопроводов, работающих на низком, среднем давлении. Имеют резьбу на внутренней стороне.
2. Цапковые — предназначены для трубок малого диаметра, который работают с высоким давлением.
3. Штуцерная — детали, на которых с обоих сторон присутствует резьба.
4. Привариваемая арматура — прочный вид соединения, применяемый для систем, работающих с большим давлением. Главный минус — невозможность разобрать шок.
5. Фланцевые — соединяются с помощью болтов, гаек. Для герметичности применяются специальные резиновые прокладки.

Каждый из видов соединения имеет особенности, определенный показатель герметичности, прочности.

Значение регулирующей трубопроводной арматуры

Регулирующая арматура для радиаторов отопления нашла активное применение. Эти устройства являются наиболее популярными на рынке, так как обеспечивают выполнение всех необходимых функций.

Регулировка параметров – необходимый этап при управлении и контроле технологических процессов. Достаточно сложно отрегулировать параметры скорости и давления рабочей среды. Без использования регуляторов невозможно обеспечить необходимую точность функционирования системы и подачи жидкости. При правильной работе регулирующего оборудования значительно упрощается функционирование систем в других отраслях.

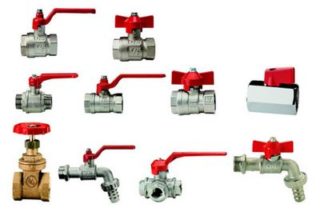

Что выбрать: краны или вентили?

Радиаторы — самостоятельная часть отопительного контура здания, но установка дополнений поможет избежать многих сложностей.

Например, запорная арматура нужна, чтобы батарею можно было снять на плановую чистку, ремонт без слива воды из системы. Скопление воздуха не даст радиаторам нагреваться до нужного уровня, для решения проблемы нужен клапан сброса воздуха.

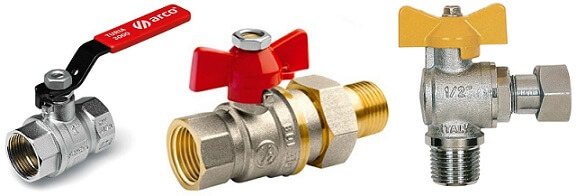

Шаровой кран

Шаровое изделие получило такое название за то, что запорная деталь — шар со сквозным отверстием.

Устройство работает на два положения – полное раскрытие, закрытие, невозможно частично регулировать. Оборудование считается только запорным, сопровождает любые радиаторы.

Кран Маевского

Элемент — вид воздухоотводчика, полностью механический прибор. Кран не сработает автоматически при образовании газовой пробки, потребуется ручное вмешательство.

Деталь ставят вместо верхней заглушки, для стравливания воздуха аккуратно ослабляют плоской отверткой. Воздух будет выходить через маленькое отверстие с характерным звуком.

Процесс продолжают, пока теплоноситель не начнет вытекать более-менее ровной струей.

Изделие Маевского не подходит для чугунных батарей, требуется сильный слив теплоносителя, невозможно при маленьком отверстии.

Регулировочные детали на радиаторах

Регулировочное изделие — часть закрывающей арматуры, но устанавливается в тандеме с шаровым, не обеспечивает требуемой герметичности.

Возможно частично изменить силу напора жидкости, а не перекрывать сразу полностью. Помогает регулировать температурные условия.

Необходимо помнить о низкой пропускной способности устройства, монтаж требуется, когда в доме часто становится жарко.

Запорная арматура – часть конструкции обогрева, без которой инертность системы вскоре выведет ее из строя. Нужно устанавливать продукцию по правилам.

Обзор арматуры отопления:

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

• С ручной регулировкой потока;
• С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
• С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

• Равномерное распределение тепла по всем отопительным контурам;
• Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
• Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
• После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Характеристика поворотно-дисковой заслонки

В качестве запорно-регулирующего элемента используется поворотный диск. Заслонки широко применяются для систем отопления, водоснабжения и кондиционирования. В качестве рабочей среды заслонки может выступать техническая или подготовленная вода. Основными элементами данного устройства являются:

• Корпус;
• Диск;
• Верхний вал;
• Нижний вал;
• Седло;
• Подшипники;
• Крышка;
• Кольцевое уплотнение;
• Упорное кольцо;
• Стяжной болт;
• Шпонка;
• Вкладыш;
• Гайки и шайбы.

Поворотно-дисковая заслонка

Основными преимуществами данного устройства являются:

• Низкая стоимость;
• Простота в эксплуатации и обслуживании.

Недостатки поворотно-дисковой заслонки:

• Чувствительность к перепаду давления;
• Ограниченные способности регулировать поток рабочей жидкости.

Общая характеристика седельных клапанов

Седельная арматура может применяться для систем отопления и водоснабжения как с целью регулировки и ограничения, так и в качестве запорного клапана. Основные виды седельной арматуры включают такие комплектующие:

• Сальниковые запорные клапаны;
• Угловые;
• Сильфонные;
• Регулирующие;
• Клапаны высокого давления;
• Продувки котлов.

Конструкция корпуса седельной арматуры исполняется в различных вариантах в зависимости от типа соединения, что необходимо для инженерных систем. В реализации доступны клапаны с такими вариантами соединений:

• Муфтовое;
• Фланцевое;
• Резьбовое;
• Сварочное.

Сильфонная арматура

Существуют различные виды седельной арматуры в зависимости от материала изготовления. Основные разновидности включают корпус из:

• Серого и ковкого чугуна;
• Литой стали;
• Нержавеющей стали;
• Бронзы.

Широкий диапазон рабочей температуры (-60 — +450 ˚С) позволяет использовать седельные клапаны для систем отопления и горячего водоснабжения.

Прочные и химически устойчивые материалы, что используются для изготовления запорного вентиля, позволяют применять такие комплектующие как в условиях нейтральных, так и агрессивных жидкостей и газов. Это наиболее выгодный вариант запорно-регулирующей арматуры с точки зрения стоимости и технических возможностей.

Виды регулирующей арматуры

В силу своих конструкционных особенностей регулирующая арматура очень походит на запорную. Поэтому зачастую данные элементы имеют одинаковую марку. Регулирующие устройства делятся на 2 типа:

• редукционный, который работает на снижение давления рабочей среды;
• запорно-регулирующий.

Теперь о видах регулирующей арматуры. Наиболее распространенным видом принято считать регулирующие клапаны, которые также делятся на несколько подвидов:

• проходные;
• угловые;
• смесительные, обладающие трехходовой конструкцией.

К остальным видам регулирующих устройств относятся запорно-регулирующие клапаны, регуляторы давления прямого действия, а также регуляторы уровня.

Обо всех перечисленных устройствах далее более подробно.

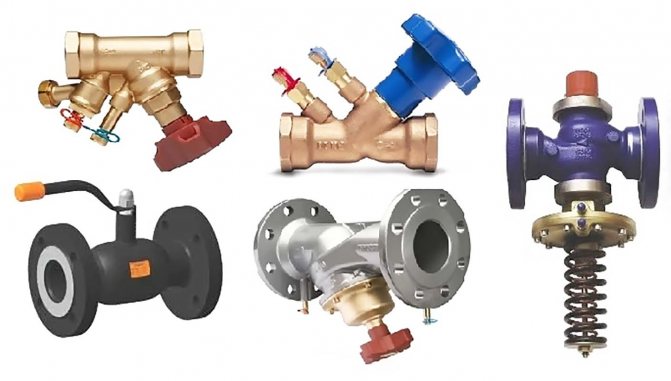

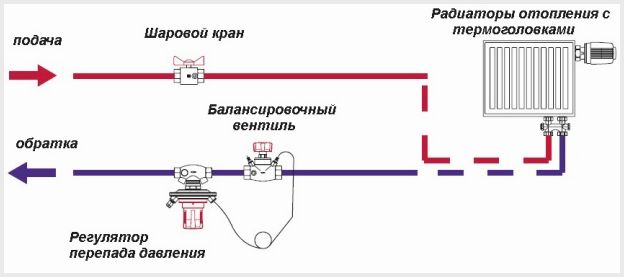

Балансировочный клапан

При монтаже систем теплоснабжения его используют с целью регулировки работы нескольких гидравлических контуров. Установка балансировочного клапана позволяет повысить эффективность отопительной конструкции, так как он помогает контролировать допустимый объем потребляемого теплоносителя.

Правильно смонтированный данный вид арматуры, у которой принцип работы заключается в равномерном распределении нагретой жидкости по всем сегментам теплоснабжающей системы, может функционировать в наиболее сложных условиях. Данное устройство способно выдерживать значительные перепады давления в контурах и высокую скорость передвижения теплоносителя по трубопроводам.

Состоит балансировочный клапан, стоимость которого для модификаций прямого действия не маленькая, из следующих основных элементов:

• корпуса, выполненного из стали, силумина или латуни;
• патрубка;
• фиксатора положения;
• мембранной перегородки;
• измерительной диафрагмы;
• индикатора затвора.

Общая характеристика седельных клапанов

Седельная арматура может применяться для систем отопления и водоснабжения как с целью регулировки и ограничения, так и в качестве запорного клапана. Основные виды седельной арматуры включают такие комплектующие:

• Сальниковые запорные клапаны;
• Угловые;
• Сильфонные;
• Регулирующие;
• Клапаны высокого давления;
• Продувки котлов.

Конструкция корпуса седельной арматуры исполняется в различных вариантах в зависимости от типа соединения, что необходимо для инженерных систем. В реализации доступны клапаны с такими вариантами соединений:

• Муфтовое;
• Фланцевое;
• Резьбовое;
• Сварочное.

Сильфонная арматура

Существуют различные виды седельной арматуры в зависимости от материала изготовления. Основные разновидности включают корпус из:

• Серого и ковкого чугуна;
• Литой стали;
• Нержавеющей стали;
• Бронзы.

Широкий диапазон рабочей температуры (-60 — +450 ˚С) позволяет использовать седельные клапаны для систем отопления и горячего водоснабжения.

Прочные и химически устойчивые материалы, что используются для изготовления запорного вентиля, позволяют применять такие комплектующие как в условиях нейтральных, так и агрессивных жидкостей и газов. Это наиболее выгодный вариант запорно-регулирующей арматуры с точки зрения стоимости и технических возможностей.

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

• металлы (титан, алюминий);
• сплавы (чугун, сталь, бронза);
• полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

• промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
• судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
• сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
• изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.

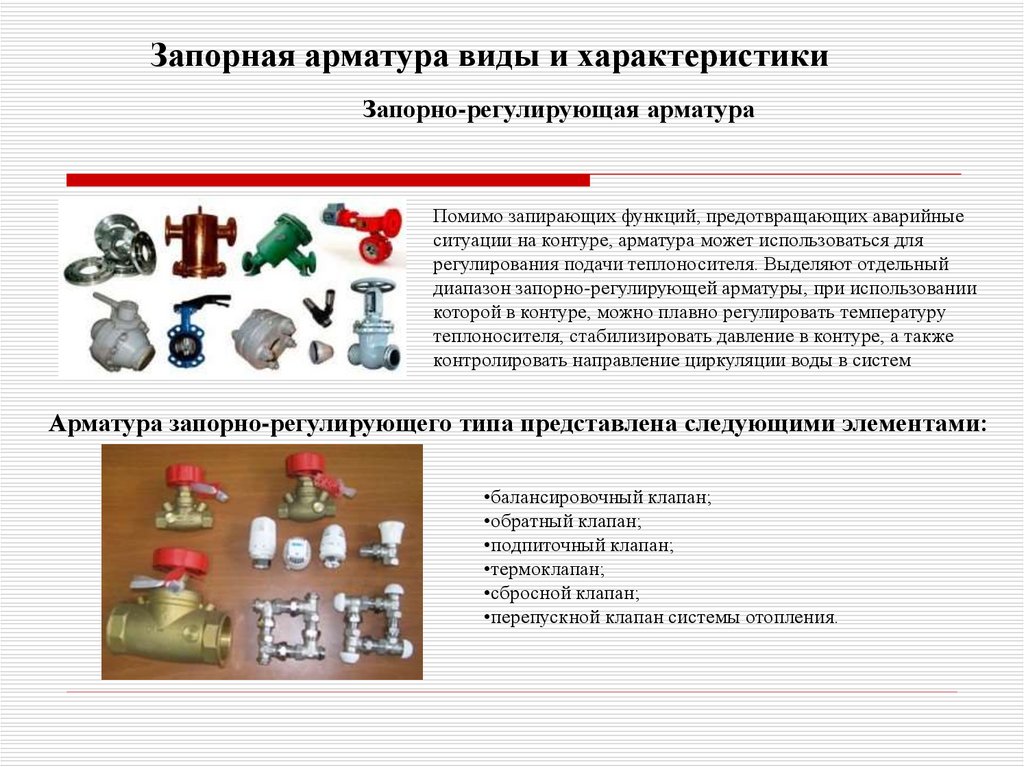

Виды запорно-регулирующей арматуры

Для начала обмолвимся, что в этой теме мы рассматриваем только детали отопительных схем частных квартир и домов, так как в общем случае спектр используемой арматуры очень широк. Провести ее обзор в рамках одной публикации будет трудно.

Виды кранов для отапливания

Итак, запорно-регулирующая арматура – это детали системы, предназначающиеся для управления потоком носителя тепла путем частичного или полного перекрывания проходного сечения трубо-проводов.

По большому счёту, все детали управления потоками, ставящиеся в системах отопления приватных домов, можно поделить на подобные группы:

• запорные;
• запорно-регулирующие;
• смесительно-регулирующие.

Не стоит перемешивать такие понятия, как запорно-регулируемая арматура и контрольно-измерительные приборы (термометры, приборы для определения величины давления). Также никакого отношения к управлению носителем тепла не имеют разные предохранительные и воздухоотводные клапаны, фильтры – непромывные фильтры и учетные приборы.

Разновидности запорно-регулирующей арматуры для отопительных систем

Разновидности запорно-регулирующей арматуры

Данная аппаратура используется для того, чтобы регулировать работу систем отопления, работающих на жидких теплоносителях: вода, антифриз, раствор с добавлением глицерина и т.п.

Она может подразделяться на следующие группы:

• Арматура обвязки котла водонагревательного;
• Арматура трубопроводная, с помощью которой регулируется поток теплоносителя в СО;
• Арматура радиаторная, устанавливающаяся непосредственно возле приборов отопления.

Арматура, предназначенная для водонагревательного котла, также включает в себя ряд устройств.

Датчики потока по воде и по давлению в магистрали необходимы для своевременной блокировки работы котла в случае возникновения неисправностей в СО (давление превысило критический максимум, в системе прекратил циркулировать теплоноситель).

Сепаратор гидравлический балансирует и гидравлически увязывает все, составляющие систему, ветви отопления.

Регулировочные работы на отдельных элементах СО или их отключение, осуществляется приборами запорно-регулирующими, в состав которых входят:

• Краны пробковые;
• Краны регулировки;
• Задвижки;
• Вентили на радиаторы;
• Редукторы давления;
• Воздухоотводчики;
• Арматура термостатическая;
• Клапаны: обратные и запорные.

Данные приборы обеспечивают безопасную эксплуатацию котла и всей системы отопления.

Подпитывающие установки позволяют в автоматическом режиме поддерживать заданное давление (целесообразно использовать в СО, в которых допускается частичная утечка теплоносителя).
