Как защитить бытовую технику от перепадов напряжения в электрической сети

Предохранители

Простейшими средствами защиты электрических приборов являются плавкие предохранители, защищающие технику и проводку от резких перепадов напряжения.

Многие люди уже забыли, что существует такой способ защиты электроприборов, а зря, ведь он работает, хотя и немного неудобен.

Устанавливаются они в специальные патроны, которые могут находиться в самых разных местах — распределительных щитках, внутри подключаемых к сети устройств, в сетевых фильтрах.

Типичный предохранитель состоит из фарфорового или стеклянного корпуса с прикрепленными к нему с двух концов металлическими контактами, соединенными тонкой проволочкой.

Старые модели предохранителей внешне напоминают винтовой цоколь лампы накаливания, современные же их аналоги утратили это сходство.

Когда протекающий через предохранитель ток превышает допустимое значение, он нагревает и плавит проволочку, которая лопается и разрывает цепь.

В результате опасное напряжение не успевает дойти до оборудования и повредить его.

Фактически предохранители являются одноразовыми — после разрыва проволочки они не подлежат починке и требуют замены. Использовать их можно только в низковольтных сетях с напряжением до 1000 вольт.

Что такое индукционная плита, принцип работы, достоинства и недостатки, схема

Причины скачков напряжения

Существует много причин природного, аварийного и техногенного характера для скачков напряжения в электросетях

Основными провоцирующими факторами для перепадов напряжения в сети являются:

• Одномоментная нагрузка от нескольких мощных приборов. Чаще это происходит зимой, когда жильцы многоквартирного дома или поселка подключают электро-конвекторы.
• Плохое качество электрического оборудования или монтаж проводки/разводки с ошибками.
• Погодные условия — шквальный ветер, гром, гроза, молнии.
• Неправильная эксплуатация электроприборов.
• Проведение сварочных работ при условии подключения аппарата к сети дома.

Во всех приведенных случаях могут наблюдаться как скачки напряжения, так и его падение.

Причины нестабильности домашних электросетей

Происходит это по следующим причинам:

• народ вернулся домой и все сразу начали стирать, готовить и проч. Одновременное включение мощной техники принято называть пиковым суточным потреблением. Это данность, которой не избежать в любом многоквартирном доме;
• аварии в сетях, нестабильная работа подстанций – это внешний фактор, который тоже не зависит от нас;
• плохая проводка – тут можно говорить об обрыве ноля, ослаблении заземления, некачественном монтаже. Перед покупкой хорошей, дорогой бытовой техники я бы рекомендовал привести в порядок электрику.

Производители отреагировали на особенности нашей действительности и внедрили несколько полезных решений, о чем я сегодня и расскажу. Функции, работающие на защиту от перепадов сети, есть в интеллектуальной бытовой технике. Кроме того, стойко переносит нестабильность сетей старая добрая механика.

Как выбрать реле напряжения

Чтобы определиться с выбором реле контроля напряжения, необходимо разобраться в нескольких аспектах, а именно:

1. 1. В чем разница между однофазным и трехфазным потребителем;
   2. Какое реле использовать для однофазной нагрузки;
   3. Какой тип подключения вам подходит;
   4. Реле какой мощности вам необходимо.

Как отличить однофазные и трехфазные потребители?

Электропотребители бывают однофазными (220В) и трехфазными (380В). Если вы далеки от понимания, чем они отличаются, есть способ определить это визуально. Все устройства, оборудованные для подключения двухштырьковой вилкой, например, стандартная бытовая техника: стиральные машины, холодильники, телевизоры, компьютеры и т.д. – это и есть однофазные потребители на 220В. Также существуют более мощные однофазные силовые разъемы, которые обычно используются при подключении генераторов и других потребителей, рассчитанных на большую мощность, нежели вышеописанная техника. Они представляют из себя силовую вилку с тремя штырьками, аналогичную двухштырьковой по количеству проводников. Трехфазные потребители обычно подключаются силовыми разъемами с пятью штырьками. В домашних условиях это может быть бассейное оборудование, оборудование для подачи воды, насосы и т.д. Зачастую трехфазные потребители – это промышленная техника: станки, двигатели, холодильное, компрессорное и вентиляционное оборудование и т.д.

Так какое реле вам все-таки нужно?

Если потребители, которые вы хотите защитить, однофазные, значит и реле напряжения тоже должно быть однофазным. При этом если ваш дом или квартира подключены к трехфазной сети, для защиты однофазного электрооборудования вам необходимо использовать три однофазных реле. Это не обязательно, и вы также сможете использовать трехфазное реле, но следует помнить, что, в случае пропадания одной из трех фаз, трехфазное реле отключит все три фазы, даже если две оставшиеся в порядке.

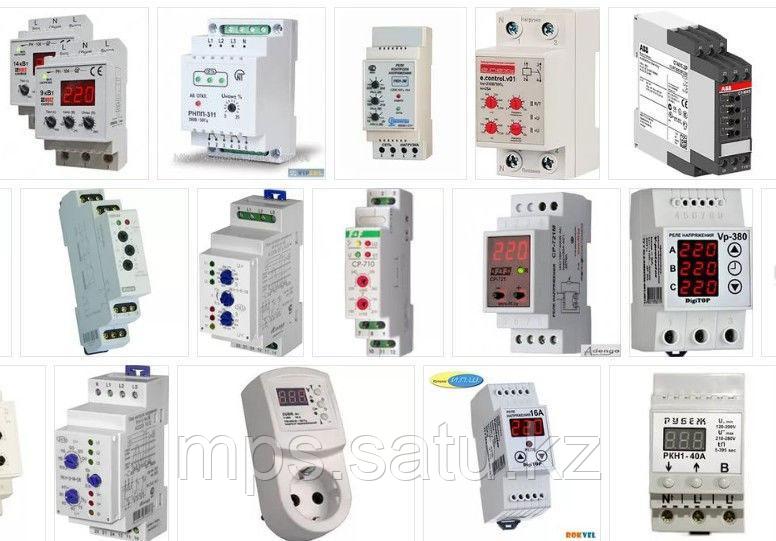

Какие бывают реле контроля напряжения?

По типам подключения реле напряжения разделяют на следующие виды:

• Реле в розетку;
• Реле-удлинитель;
• Реле для установки на DIN-рейку.

Реле напряжения в розетку

Принципиальным отличием этого вида реле является тот факт, что оно устанавливается непосредственно в розетку. Это делает его наиболее подходящим вариантом для защиты техники по-отдельности.

Реле-удлинитель

По принципу подключения оно аналогично предыдущему реле. Отличие заключается в том, что такой тип реле имеет две и более розеток, что позволяет защитить несколько потребителей одновременно.

Реле на DIN-рейку

Монтаж такого типа реле напряжения производится в электрический распределительный шкаф на стандартную DIN-рейку 35 мм. С его помощью можно обезопасить от перепадов напряжения сразу все потребители в доме или квартире. Зачастую такие реле могут работать в нескольких независимых режимах и имеют большое количество функций.

Какую мощность выбрать?

При выборе реле напряжения также следует учитывать его мощность. Рекомендуется оставлять 20-30% запаса мощности. Это необходимо, потому что указанная на реле сила тока – номинальная. То есть такая, которую реле может пропустить через себя без вреда для потребителя. При размыкании сила тока несколько превышает номинальную величину. Таким образом, если ваш прибор рассчитан на 25А, то для надежности и безопасности работы необходимо выбрать реле напряжения минимум на 32А.

В разделе Реле напряжения нашего каталога вы найдете большой выбор моделей однофазных и трехфазных реле компании , специализирующейся на разработке и производстве релейной автоматики.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

1. Зафиксируйте дату и точное время перепада напряжения.
2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
3. Оплатите услугу по ремонту, сохраните платёжный документ.
4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники

Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Реле напряжения 220 В для дома: управление и дополнительные возможности

Управление устройства осуществляется с помощью кнопок на передней панели. Устанавливается нижний предел (обычно от 190 до 210 В). Шаг переключения составляет 1−2 В. После таким же образом выставляется верхний предел (220−280 В, шаг в 1−2 В). На последнем этапе можно установить задержку включения – от 3 до 900 сек.

Номинальный ток прибора зависит от марки и модели и может быть равен 25А, 32А, 40А, 50А или 63А. Этот параметр будет зависеть от нагрузки, создаваемой всеми потребителями в квартире или частном доме, подключёнными к 3- или 1-фазному реле контроля напряжения. Но это лишь общие сведения. В зависимости от марки и модели, перечисленные параметры могут отличаться.

Довольно удобны простые розетки со встроенным реле напряжения

К дополнительным возможностям можно отнести термозащиту, срабатывающую при внутреннем перегреве. Она отключает устройство при нагреве до определённой температуры, что может произойти при плохом контакте.

Стабилизатор напряжения

А вот использование стабилизаторов подразумевает нормализацию напряжения до нужных показателей. Т.е. если в сети произошёл скачек, например до 240В, прибор возьмет всю нагрузку на себя, а выдаст «на-гора» стабильные 220В в сети. При превышении показаний в 250В стабилизатор просто заблокирует поступление электричества в домашнюю технику. Существует разные виды стабилизаторов, одни устанавливаются исключительно под один пробор (например, холодильник), другие заточены пол определенный узел раздачи электропитания (стиральная машина – водонагреватель – посудомойка), третьи предназначены для стабилизации всей сети в доме.

К минусам можно отнести стоимость стабилизаторов напряжения. В зависимости от вида цена может колебатьсяот вполне доступной до заоблачной. Однако стоит отметить, что такие траты того стоят, на сегодняшний момент этот вариант защиты самый надежный.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Какие приборы в зоне риска?

Критическим считается 250 В и выше (для однофазной сети).

В электроприборах скачок выше этого показателя приводит к нагреву проводки и элементов устройств, что существенно снижает сроки их эксплуатации.

В имеющих магнитные трансформаторы, индукционные катушки, электромагнитные или микроволновые излучатели приборы (микроволновках, индукционных варочных панелях, индукционных котлах отопления) при повышении напряжения существенно растет мощность магнитного или индукционного потока. Это приводит к поломке приборов. В устройствах с электродвигателями и компрессорами (холодильники, стиральные машины, пылесосы, электрические насосы, кондиционеры, сплит-системы, кухонные миксеры, мясорубки, кофемолки) скачок напряжения резко увеличивает нагрузку на подвижные части этих приборов, на обмотки и контакты электродвигателей. Результат – также поломка. В электронных приборах и схемах управления высокое напряжение уничтожает элементы электронных плат, а скачок выше 300-400 В может привести к взрывам конденсаторов и других емкостных элементов, к перегреву электрических проводников и короткому замыканию. Как результат – не только поломка, но и воспламенение.

Куда жаловаться и как компенсировать ущерб?

Обращаться с жалобами, а также за компенсацией ущерба нужно в компанию, с которой заключен договор на предоставление услуг электроснабжения. Заметим, что быстрому рассмотрению способствует подача коллективных заявок, поэтому если инцидент коснулся соседей по улице или других жильцов многоквартирного дома рекомендуем самоорганизоваться и действовать совместными усилиями. Контактные данные поставщика услуг, указаны в договоре.

Если при скачках напряжения сгорела бытовая техника, для получения компенсации необходимо действовать в следующем порядке:

1. Необходимо обратиться в энергокомпанию, чтобы ее представители зафиксировали факт аварии и составили соответствующий акт.
2. Пришедшую в негодность технику необходимо отнести в сервисный центр, для составления экспертизы, подтверждающий факт выхода приборов и указания причины.
3. Пишется письмо-претензия поставщику электроэнергии, к письму прилагается копия акта о факте аварии и заключения экспертизы сервисного центра.
4. Если компания отказывается возмещать убытки, то данный спор решается в районной судебной инстанции.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

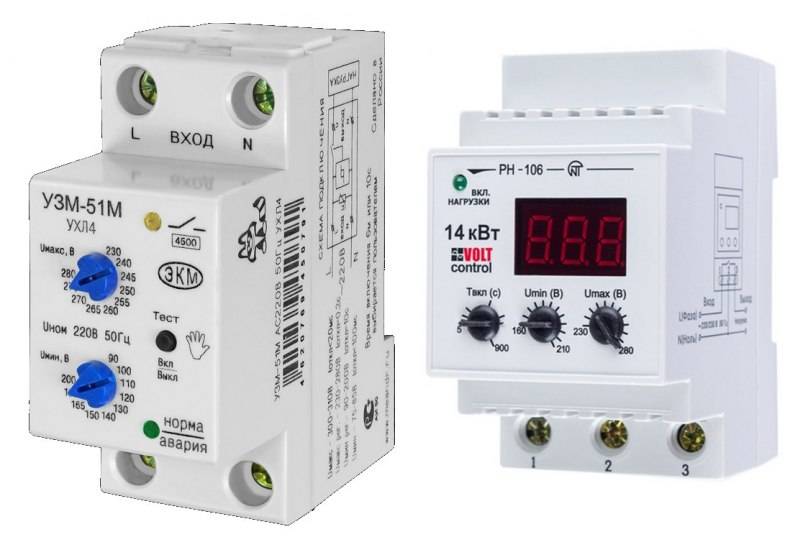

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Защита от перенапряжения с использованием разрядников

Грозовые, квазистационарные и коммутационные перенапряжения воздействуют на работоспособность электрооборудования. Основные защитные устройства — РВ (вентильные разрядники) и ОПН (нелинейные ограничители перенапряжений). Надежность их работы зависит от:

• Выбора числа устройств, их параметров и места расположения.
• Внутренней защиты от перенапряжений самого разрядника, который не защищен от такого вида воздействия.
• Испытаний в нормальных условиях, они не должны пробиваться.

Разрядники для защиты от перенапряжений (варистор) состоят из резистора и искрового просвета, соединенных последовательно. Такая схема подключения меняет характеристики во влажной среде, поэтому их герметично закрывают. Этот вид разрядников срабатывает бесшумно и не дает выбросов газа и пламени.

Явление перенапряжения в наших сетях не редкость, системы электроснабжения устарели, так как не рассчитаны на современный возросший бытовой уровень жизни потребителей. Раздувшиеся нагрузки потребления электричества разрушают изношенные сети, в результате чего перепады напряжения случаются все чаще и чаще.

Подводя итог, следует сказать, что методы защиты от перенапряжения, конечно, рассчитаны на защиту от поражения высоким напряжением оборудования и людей, но не дают гарантии на 100%. Во время грозы и коммутационных явлений в сети лучшая защита всегда — это полное отключение от электросети дорогостоящего оборудования.

Назначение контактора и его работа вместе с РКН

Конструкция контактора представляет собой блок контактов, соединяющих или разъединяющих цепь. Его использование уместно для коммутации потребителя большой мощности. То есть вся нагрузка будет проходить через элементы контактора, а не через контакты реле. Для такой схемы можно купить менее дорогое реле, рассчитанное на малый номинальный ток. Главное, его должно хватить для срабатывания контактора. А вот модель самого контактора необходимо подобрать по мощности соответствующей нагрузке потребителя, плюс те же 20% запаса.

Применение контактора часто обусловлено экономической точкой зрения. Намного дешевле купить слабое реле с контактором, чем дорогостоящую модель РКН, рассчитанную на высокие параметры коммутируемой нагрузки.

Для наглядности давайте рассмотрим еще одну схему подключения РКН с модульным контактором.

Минусом такой схемы является снижение скорости защиты, что обусловлено принципом ее работы. Требуется определенное время для срабатывания самого реле, контакты которого отключают подачу напряжения на контактор. После этого необходимо еще время, чтобы обесточенный контактор отключился. Только когда последний из приборов разомкнет свои контакты, опасное напряжение перестанет поступать к потребителю.

Вот все нюансы устройства и работы РКН. Устанавливать его в своей квартире или нет, решать самому хозяину. Но, как показывает практика, затраты на монтаж реле намного меньше, чем обходится ремонт бытовой техники.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. В таких случаях рекомендуется более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным реле напряжения. Что касается стационарных стабилизаторов, то они представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны автоматически отключать питание потребителей при достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Защита сети 220 вольт от перенапряжения — как защитить электроприборы в вашем доме?

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Реле контроля напряжения

Защищать домашнюю систему электроснабжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. Реле контроля напряжения представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели напряжения выйдут за пределы заданного диапазона. После того, как напряжение в общей сети нормализуется, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в РН, помогает продлить срок службы некоторых бытовых устройств, например, холодильников.

Реле контроля обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания напряжения. При этом для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

Современные РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение и защищают от скачков напряжения все домашнее электрооборудование.

3-х фазная схема в нормальном режиме

Однако остается главный вопрос, как же это все взаимосвязано с обрывом нуля и перенапряжением в розетках? Дело в том, что напряжение изначально из трансформаторных будок ТП и КТП, выходит и приходит в щитовую дома по 3-х фазной схеме, а не по однофазной, как мы рисовали выше.

Что она из себя представляет? В общем случае это четыре проводника:

ноль

и три фазы А-В-С

От каждой фазы подключается отдельный потребитель (квартира, дом) или группа потребителей (несколько квартир в подъезде). При этом ноль у всех общий.

Между фазой и нолем будут привычные нам 220V, а между двух фаз – те самые 380V. При нормальных условиях все лампочки и токоприемники работают исправно.

Можно подключать разную нагрузку, разного номинала, это никак не будет вызывать перенапряжение. Ток в данной схеме течет по каждой фазе, проходит через своего потребителя и уходит через ноль.
