Где и как устанавливаются УЗО
Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры (можно использовать и уже имеющиеся шкафы). Существует несколько вариантов монтажа.
Одно УЗО на все жилище (должно быть с током утечки 30 мА). К плюсам такого решения следует отнести невысокую цену устройства, а также то, что УЗО не будет занимать много места. К недостаткам данного устройства относится то, что в этом случае трудно определить, на какой из существующих линий произошла утечка, а также то, что при срабатывании устройства вся квартира остается без света.
Одно УЗО (30 мА на розеточную линию) + УЗО (10 мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и «теплые» полы). По сравнению с предыдущим, это более современный и удобный вариант, поскольку при возникновении какой-либо проблемы с электропроводкой или электроприборами будет отключаться только соответствующая линия, а не вся квартира. Недостатки данной системы — более высокие затраты и необходимость иметь значительно больше свободного места. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально спроектированный для этих целей. В обычном щитке на лестничной площадке для этого, как правило, не хватает места.
При использовании данного варианта рядом с автоматическим выключателем, защищающим весь дом, устанавливается УЗО. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3-0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку и отключиться устройствам первой линии, защищающим отдельные электроприборы или линии дома (квартиры). Только в случае если они не сработают, оно отключит всю схему электроснабжения целиком.
Технические требования и особенности подбора УЗО
Для избавления от возможных сложностей, желательно выбирать защитное устройств, которое размыкает цепь не только фазных проводников, но и нулевого. Делается это чтобы не приходилось думать о защите от сверхтока на «нуле». Рабочий «ноль», находящийся в цепи, защищенной УЗО, не должен контактировать с защитным «нулем», или заземленными элементами – это всегда приводит к отключению сети. Вне зависимости от сферы применения, защитное устройство должно быть рассчитано на возможные перегрузки в зоне действия. По умолчанию, это обеспечивается 30% запасом при подборе номинальных величин. Так, при суммарной утечке в 20 А, безопаснее будет установить УЗО на 32 А, а не на 25 А. Защитный прибор должен продолжать работу при кратковременных падениях напряжения до 50% (не более 5 секунд) от номинала. Это необходимо для работы дифавтоматов с задержкой реагирования. Ввиду повышенной электрической опасности в ванных и банных комнатах, кухнях, душевых и других помещениях с высокой влажностью требуется ставить УЗО с током срабатывания 10 мА, если они подключены к отдельной линии на распределительном щитке
Если кухня, коридор и ванная находятся на одной ветви электросети, номинальный ток УЗО должен быть стандартным – 30 мА
Чтобы правильно установить УЗО с сохранением работоспособности, обращайте внимание на технические особенности требования. Многие импортные модели, например, исключают возможность подключения алюминиевых проводов
В домах старой постройки, где проложена ветхая, зачастую алюминиевая проводка, с ненадежной изоляцией установка защиты в силовом щитке имеет мало смысла
Из-за слабой проводки с множеством повреждений утечки будут возникать довольно часто и приводить к регулярным отключениям сети. В данном случае для обеспечения безопасности оборудования и людей надо пользоваться переносными УЗО, похожие на адаптер для розетки.
Почему и в каких случаях срабатывает УЗО
Существуют два основных случая почему срабатывает УЗО:
- В случае повреждения изоляции провода или токопроводящего материала в электроприборе. Например, если электрическая плита сделана из стали и имеет повреждение изоляции или же диэлектрического материала, то при прикосновении человека ток пройдёт через его тело, а значит часть возвращавшегося тока назад в защитное устройство, будет отличаться по величине и произойдёт отключение. Если заземлить корпус этой плиты то утечка сработает даже при незначительных пробоях изоляции, что даст возможность уберечься от опасного напряжения пробоя.
- При прикосновении человека, или же ребёнка к неизолированной части, а также к розетке, произойдет быстрое реагирование узла результирующего тока на его разницу и произойдет отключение, в некоторых случаях спасшее даже жизнь.
Бывают и частные случаи когда, допустим, происходит незначительное ухудшение сопротивления изоляции в проводах, проходящих в стене, а стена выполнена из токопроводящего материала и поэтому получится тот же эффект срабатывания.
Разновидности
Классифицируют все устройства по нескольким параметрам:
- по форме токовой утечки;
- по способу действия;
- по временной выдержке;
- по конструктивному исполнению.
Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.
По форме токовой утечки
Все устройства в зависимости от токовой утечки классифицируются на три типа:
На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:
«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.
Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.
По принципу действия
По принципу действия УЗО подразделяются на электронные и электромеханические.
Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.
Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.
Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:
- в подъездном распределительном щитке повредилась нулевая жила;
- внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.
При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.
Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.
По временной выдержке
Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».
УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.
Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».
Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.
Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).
Про основные характеристики УЗО на видео:
По конструктивному исполнению
Конструктивно УЗО различаются в зависимости от количества полюсов:
- в сетях однофазного напряжения применяют двухполюсные модели;
- в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.
По другим параметрам
Есть ещё несколько параметров, по которым классифицируются УЗО:
- По установке (стационарные и переносные).
- По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
- По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
- По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).
Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.
Виды УЗО
Ошибки в схемах подключения из-за которых выбивает УЗО
Как было сказано выше УЗО срабатывает на токи утечки, т.е. если сработало УЗО — это значит, что произошло попадание человека под напряжение или по какой либо причине оказалась повреждена изоляция электропроводки или электрооборудования.
Но что если УЗО самопроизвольно срабатывает и при этом повреждений нигде нет, а подключенное электрооборудование исправно? Возможно все дело в одной из следующих ошибок в схеме сети защищаемой УЗО.
Одной из самых распространенных ошибок является объединение нулевого защитного и нулевого рабочего проводника в зоне действия УЗО:
В этом случае величина тока выходящего из сети через УЗО по фазному проводу будет больше чем величина тока возвращающегося в сеть по нулевому проводнику т.к. часть тока будет протекать мимо УЗО по проводнику заземления, что приведет к срабатыванию УЗО.
Так же, часто встречаются случаи использования в качестве нулевого рабочего проводника проводник заземления или стороннюю проводящую заземленную часть (например арматуру здания, систему отопления, водопроводную трубу). Такое, подключение как правило происходит при повреждении нулевого рабочего проводника:
Оба этих случая приводят к тому, что УЗО выбивает, т.к. ток выходящий из сети по фазному проводу ток через УЗО не возвращается обратно в сеть.
Подключение УЗО в квартире
Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.
Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.
Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.
- Помните, что:
- Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
- Потенциально опасные потребители должны быть защищены отдельными УЗО.
- Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
- Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.
Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»
Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.
Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.
Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.
- В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
- «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
- Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?
Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.
В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.
В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.
Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.
https://youtube.com/watch?v=BqzJmxvtRfo
Выбор УЗО по уставке тока утечки и номинальному току
Уставка тока утечки — главная характеристика устройства. Это минимальная величина утечки тока, вызывающая срабатывание аппарата. По этому параметру УЗО делятся на два вида.
К первому виду относятся устройства, защищающие от поражения электротоком:
- 6 мА. Американский и европейский стандарт. У нас не применяются, поскольку требовательны к качеству проводки;
- 10 мА. Через них подключаются розетки и электроприемники в помещениях с повышенной влажностью (ванные, бассейны, бани, сауны);
- 30 мА. Для розеток и приборов в сухих помещениях.
Ко 2-му типу относятся противопожарные УЗО, имеют меньшую чувствительность:
- 100 мА;
- 300 мА;
- 500 мА;
- 1000 мА.
В электрической цепи всегда присутствуют нормальные утечки (дефекты в изоляции, места соединений и пр.) и они тем выше, чем больше длина цепи. Потому нет смысла ставить УЗО чувствительностью 10 или 30 мА, к примеру, на вводе в здание — оно постоянно будет срабатывать.
Сеть объекта разбивают на группы и в каждую устанавливают УЗО с требуемой чувствительностью. На вводе в здание устанавливают устройство с меньшей чувствительностью и задержкой срабатывания (об этом ниже) — для подстраховки.
Другая важная характеристика, как у всех электроприборов вообще, — номинальный ток. Зависит от нагрузки, включаемой в цепь.
Дело в том, что при относительно небольших перегрузках, обычные бытовые автоматические выключатели класса В отключаются далеко не сразу. Время их срабатывания может достигать 60 мин, когда нагреется биметаллическая пластина теплового расцепителя.
Если УЗО рассчитано на тот же номинальный ток, оно в течение этого времени будет работать с перегрузкой, что приведет к выходу из строя.
Рекомендуется выбирать УЗО с номинальным током на ступень выше, чем у защищающего данную группу автоматического выключателя.
УЗО: что это такое, устройство и принцип действия
УЗО – это автоматическое устройство, разработанное для защиты человека или животного от действия электрического тока. Это устройство прекращает подачу электрического тока в случаях:
- нарушения работы электросети,
- возникших повреждениях в электробытовых приборах,
- нарушениях изоляции,
- при случайном прикосновении к неизолированным частям электросети.
Принцип работы дифференциального электромеханического УЗО
Основным рабочим элементом УЗО является датчик, представляющий собой трансформатор с тороидальным сердечником. Уставка срабатывания выставляется на магнитоэлектрическом реле тока. Это реле выполняет функцию контролирующего органа и обладает высокой чувствительностью.
Конструктивные особенностиустройства
Третьей конструктивной частью является исполнительный механизм УЗО. Разъясним подробнее что это такое. Исполнительный механизм — это устройство, состоящее из катушки, контактной группы и пружин. В конструкции предусмотрено механизм самопроверки его работоспособности. Для этого на панель выведена кнопка «Тест». При нажатии на эту кнопку в схеме создается ненормальный режим, который улавливается датчиком тока, затем передается импульс на контролирующее реле и уже оно дает команду исполнительному органу на срабатывание устройства, т. е. отключения электрической сети. Такие самопроверки следует выполнять не реже, чем 1 раз в месяц.
Контактный узел
Теперь рассмотрим, как это работает:
Нормальный режим. Электрическая сеть нагружена, по фазному и нулевому проводу проходит нагрузка, повреждений в цепи нет, токовые утечки отсутствуют. При таких условиях от тока, проходящего в фазном и нулевом проводе, создаются магнитные потоки, которые направлены противоположно друг другу. Эти потоки одинаковы по величине, но противоположны по знаку. Следовательно, встречно направленные потоки будут компенсировать друг друга. Таким образом, во вторичной цепи трансформатора ток тоже будет равен нулю. При отсутствии нагрузки контролирующее реле работать не будет. Этот режим работы прибора еще называют исходным режимом.
Принцип действия устройства защиты
Ненормальный режим УЗО — что это такое и когда возникает? Такой режим может возникнуть в следующих случаях:
- при случайном соприкосновении человека с неизолированным участком электрической сети, находящимся под напряжением;
- в случае повреждения изоляции в электробытовом приборе с последующим замыканием на корпус;
- снижение изоляции электрических сетей до опасных величин.
При ненормальном режиме в электрической сети появляется емкостные, индуктивные или активные токовые утечки. Эти токи создают фазные потоки, которые различаются по величине. Сумма этих потоков отлична от нуля. Следовательно, эти два потока не компенсируют друг друга. Это приводит к тому, что часть магнитного потока наводит в третьей обмотке трансформатора напряжение. Так как эта обмотка замкнута на контролирующее реле, то по его катушке начнет протекать ток, который вызовет срабатывание реле. При срабатывании реле его контакты замкнутся и выдадут импульс на селеноид исполнительного механизма. Селеноид освободит стопорную защелку спускового механизма. Спусковой механизм освободит пружины, а это приведет к размыканию силовых контактов и прекращению прохождения электрического тока по всей сети.
Алгоритм поиска причин срабатывания устройства
Разновидности устройств защитного отключения
Каждый прибор обрабатывает поток с определенными колебаниями и номинальной величиной. Параметры указывают на корпусе аппарата.
Помимо максимально возможного тока прохождения, УЗО делят по характеристикам:
- количеству полюсов;
- способу установки;
- рабочему напряжению.
Число полюсов соответствует количеству проводников. Есть УЗО с четырьмя выводами для работы с трехпроводной или двухпроводной магистралью. Устройство крепят стационарно или используют переносные варианты. Для однофазной сети выпускают приборы на 220В, трехфазной — 400В.
Электромеханическое
Срабатывает всегда, если на участке фиксируются потери электричества, независимо от присутствия напряжения.
Особенности электромеханического устройства:
- основной узел — дифференциальный электромагнитный трансформатор в форме сердечника с накрученными обмотками;
- потери электричества на участке вызывают появления вольтажа на вторичной обмотке, срабатывает реле и автомат;
- для врезки в сеть нужно изучить электрическую схему подключения, показанную на коробке устройства.
Электронное
Такие установки срабатывают на отключение только при присутствии напряжения, поэтому для их работы нужен источник дополнительного питания.
Особенности электронного УЗО:
- главный модуль — электронная пластина из диэлектрика с усилителем, которая не функционирует без внешней подачи электричества;
- внутри устройства нет аккумуляторов;
- если в магистрали есть 220 в, УЗО отключит подачу, если напряжения нет, автомат не среагирует.
Селективное
Такой тип автоматики подключают последовательно, отдельно для каждого потребительского контура, например, на разные помещения, для осветительной и розеточной группы, подсоединения мощной техники.
Особенности селективного аппарата:
- избирательность при отключении (отдельные участки);
- исключение обесточивания соседних групп.
Если в бытовых приборах появилась аварийная ситуация (нарушение изоляции), на коробке скопится потенциал. При трехпроводной сети с заземлением защита мгновенно отключит прибор. При двухпроводной магистрали без заземления УЗО среагирует, когда к корпусу прикоснется человек.
Противопожарное

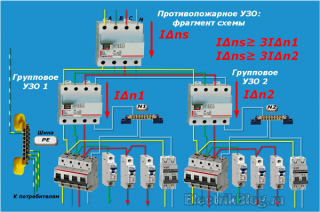

Такие аппараты ставят в каскадных схемах, многоуровневых системах в качестве первого реагирования дифференциального предохранения. Они не защищают от токового поражения.
Основные задачи:
- предохранение кабеля ввода;
- защита потребительских контуров без дифференциальной защиты;
- добавочная защита, если ранее установленный дифавтомат не сработает.
Противопожарные аппараты защиты должны иметь высокую чувствительность по току, а время срабатывания должно быть отсрочено на доли секунды.
Устройство

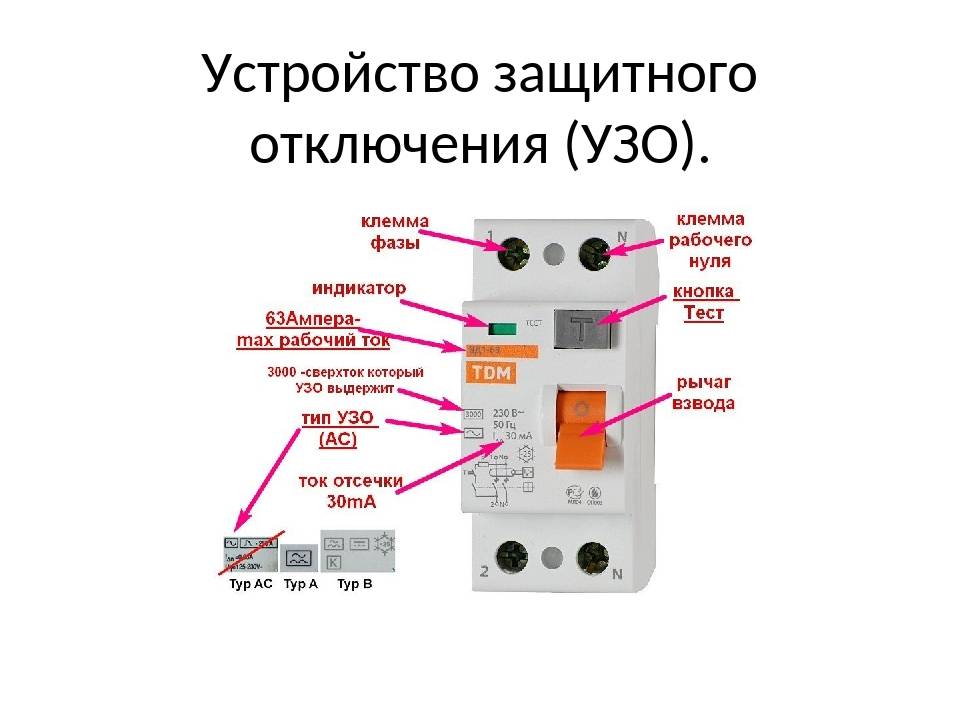

Если рассмотреть УЗО изнутри, то можно увидеть принципиальную электрическую схему, в основе которой лежит трансформатор. Этот трансформатор называют дифференциальным или прибором тока нулевой последовательности.
В нем три обмотки:
- Две первые (первичная и вторичная) замыкаются на фазе и нуле. Полярность подключения в данном случае не имеет значения.
- Третья подключается к пусковому рабочему органу, который может состоять из реле или электронных приборов. Поэтому все УЗО делятся сегодня на электромеханические или электронные.
Пусковой орган напрямую связан с управляющим органом, который состоит из контактной группы (силовой) и привода. Есть в УЗО и так называемая тестовая кнопка. С ее помощью проверяется аппарат на работоспособность.
Схема устройство защитного отключения узо
Классификация защитных устройств
Да будет срач!
Отдельная дисциплина споров – какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.
Но так как большинство читателей ждет от меня конкретного ответа – скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов. Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно
А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя
Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным
Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.
Для контроля исправности УЗО на передней панели есть кнопочка “тест”, которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось – то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.
Схемы подключения ВДТ
Технические характеристики и расшифровка обозначений
Обозначение маркировки на корпусе

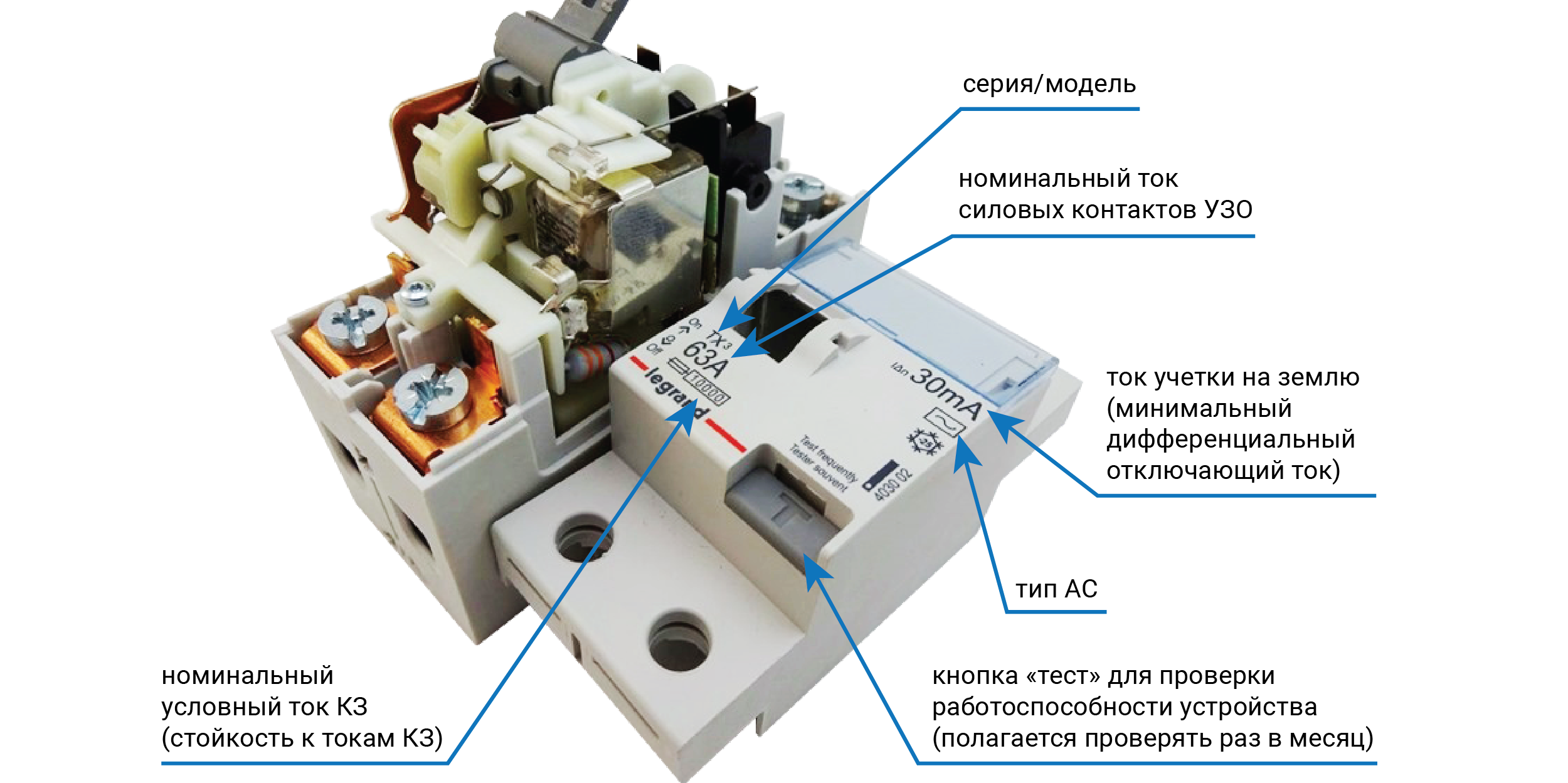

Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:
- торговая марка и серийный номер;
- тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
- номинальный рабочий ток;
- величина утечки, при которой УЗО отключает питающую цепь;
- рабочее напряжение.
Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.
После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.
Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).
