С помощью каких устройств можно эффективно защитить скважинный насос от сухого хода

Автоматизированные системы управления

Электронные системы решают сразу две проблемы – с их помощью осуществляется защита и управление погружными насосами. Простейшая схема состоит из нескольких разноуровневых датчиков и центра управления электродвигателем, в более сложных устройствах используют профессиональные станции.

Пульт управления вынесен за пределы скважины

Автоматизированная система решает следующие задачи:

• поддерживает заданный уровень воды;
• защищает двигатель от «сухого хода» и скачков напряжения;
• отключает устройство в экстренных ситуациях;
• запускает прибор после восстановления показателей;
• плавно запускает и останавливает двигатель;
• блокирует включение при коротком замыкании.

Многие производители выпускают модели с удаленным управлением – вы сможете проконтролировать работу системы, даже находясь далеко от дома.

Подбирая погружной насос, необходимо учитывать не только его рабочие характеристики, но и параметры водозаборника (глубина, диаметр, дебит, статичный и динамичный уровень воды). Если вы не обладаете достаточным опытом в обустройстве скважин и колодцев, лучше проконсультироваться со специалистом (как минимум) либо обратиться в лицензированную компанию (как максимум). Не стоит экономить на покупке насоса: ремонт бюджетной модели может обойтись вам в разы дороже, чем приобретение качественного прибора.

Источники

• https://nasosovnet.ru/avto/zashhita-nasosa-ot-suhogo-hoda.html
• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/zashhita-skvazhinnogo-nasosa-ot-suhogo-hoda-vidy-datchikov.html
• https://stroychik.ru/vodosnabzhenie/zashhita-nasosa-ot-suhogo-hoda
• http://aqua-guru.ru/nasos/zashhitit-pogruzhnoj-nasos.html

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

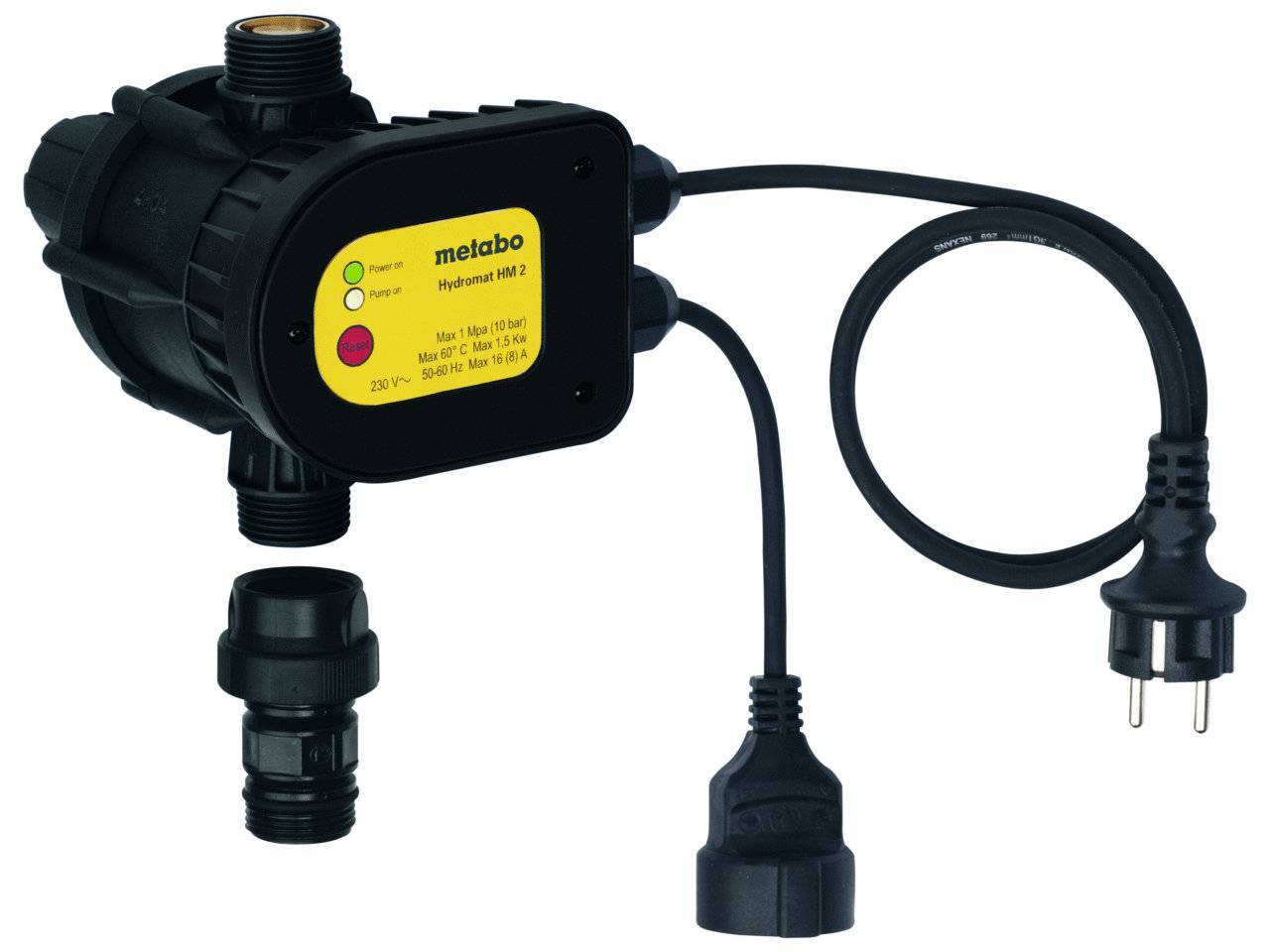

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

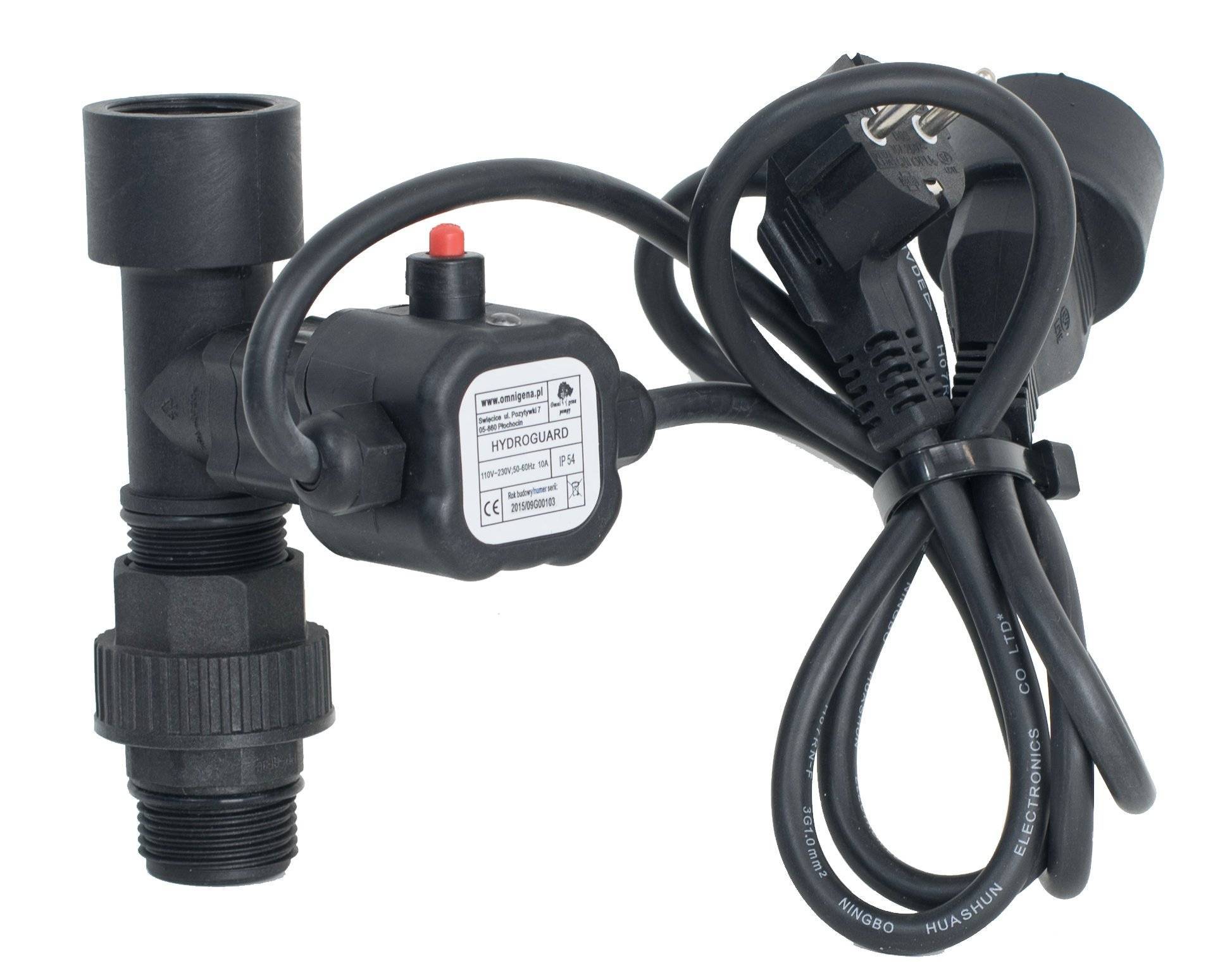

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Решили бурить артезианскую скважину

Со временем поняли, что нужно пробурить одну скважину на питьевую воду, и после этого забыть про головняк с водоочистками. Скважину им пробурили глубиной 180 метров, с дебитом 25м³ в час. Жесткость воды в этой скважине 5 °Ж.

Эта вода мягче более, чем в пять раз!

Теперь нужно от одной скважины запитать водой три дома, а также цех. Трубопровод сделали из 50 мм полиэтиленовой трубы. Присоединили его к каждой существующей системе водоснабжения домов.

Кессон заказчик строить не захотел, поэтому установили полимерный колодец. Он делается быстрее, чем кирпичный. А стоит примерно столько же.

Установили скважинный насос, и сделали автоматизацию насоса по давлению. Настроили реле давления так, чтобы скважинный насос включался при давлении 2,5 бара, выключался на 3,5 барах.

Для компенсации гидравлических ударов в кессоне устанавливается гидроаккумулятор. В моем случае, заказчик не захотел его ставить в кессон по двум причинам:

Из-за того, что скважинный насос качает 10 м³ воды в час, следовательно гидроаккумулятор нужно ставить минимум на 300 литров. Для этого нужно строить большой кессон.

Вторая причина это то, что гидроаккумуляторы из-за повышенной влажности в кессоне быстро гниют.

Если источник водопотребления один, то можно разместить гидроаккумулятор на входе водопровода в этом доме. Но в моем случае скважина должна обеспечивать водой три дома и маленький цех по производству сыра.

Оказалось что в домах, а также в цехе есть 24-литровые гидроаккумуляторы, которые работали с насосами маленьких скважин. В цехе стоит 300 литровый гидроаккумулятор.

Запустили большой скважинный насос. Выяснилось что маленьких гидроаккумуляторов не хватает. Не гасят они гидроудары, так как должны. В цехе работает все офигенно, а в домах печалька. Когда включается скважинный насос, аж водопроводные трубы в доме трясутся.

Заказчик мне говорит, что спать ночью страшно. Кажется, что в водопроводе что-то лопнет и зальет водой весь дом.

Лучшая автоматика для насоса скважины

Предложил установить частотный преобразователь. Он плавно запускает и останавливает скважинный насос, а также может поддерживать заданное в настройках давление.

Насос установлен однофазный, с выносным конденсатором. Я установил частотный преобразователь ERMAN ER-G-220-02.

В колодец поставил электроманометр. Он будет передавать информацию о давлении воды в водопроводе на частотный преобразователь.

Манометр с частотным преобразователем соединил проводом, который снял с реле давления.

Настроил параметры частотного преобразователя, и теперь заказчик доволен, гидроударов нет. Напор воды всегда поддерживается на одном уровне.

А вы сталкивались с гидравлическими ударами?

Что такое сухой ход

Большинство моделей не рассчитано на работу насоса в условиях отсутствия воды. Такая работа называется сухим (иногда холостым, что не совсем корректно) ходом.

Разберемся в чем причины этого явления и почему его нельзя допускать.

Откуда бы ни поступала вода, периодически возникает ситуация, когда вода заканчивается. Например:

• Если дебит скважины невелик, при большом разборе ее можно просто опустошить. Понадобится некоторое время, чтобы колодец наполнился снова.
• Если помпа расположена на поверхности, может засориться труба, по которой происходит откачка воды из колодца.
• Если вода поступает централизованно, она может иссякнуть в магистрали из-за прорыва труб или проведения технических работ на линии, сопряженных с временным прекращением подачи.

Почему же сухой ход недопустим в работе насоса? Дело в том, что в большинстве моделей вода, выкачиваемая из скважины, играет роль охлаждающей жидкости. В отсутствии воды детали начинают интенсивнее тереться друг о друга, как следствие нагреваются. Дальше процесс развивается следующим образом:

• Нагревающиеся детали расширяются, увеличиваются в размерах. Тепло проводится металлом и на соседние узлы.
• Детали начинают деформироваться.
• Механизм заклинивает из-за изменения форм и размеров деталей.
• В электрической части из-за резкого скачка напряжения при остановке механической части перегорают обмотки двигателей.

При обращении в сервис мастера легко диагностируют сухой ход в качестве причины поломки – из-за этого в механизме возникает целый ряд характерных искажений деталей.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

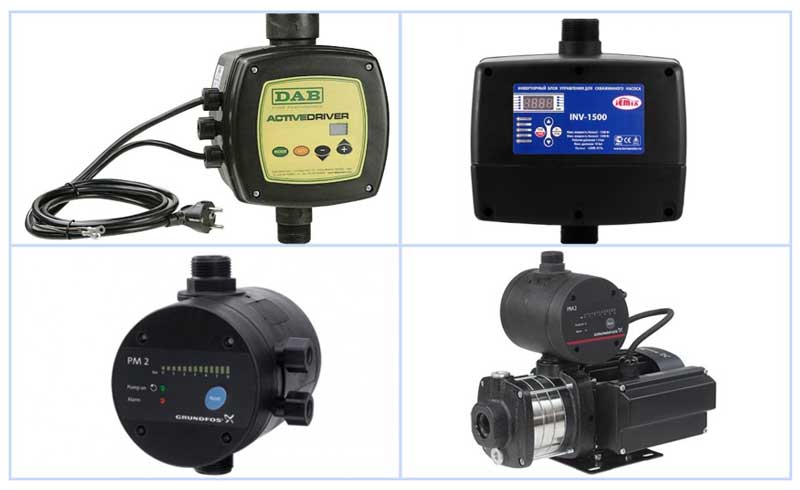

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Установка датчика защиты

Алгоритм работ:

• монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
• найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
• в зоне установки прибора поставьте тройниковый фитинг;
• слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
• в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

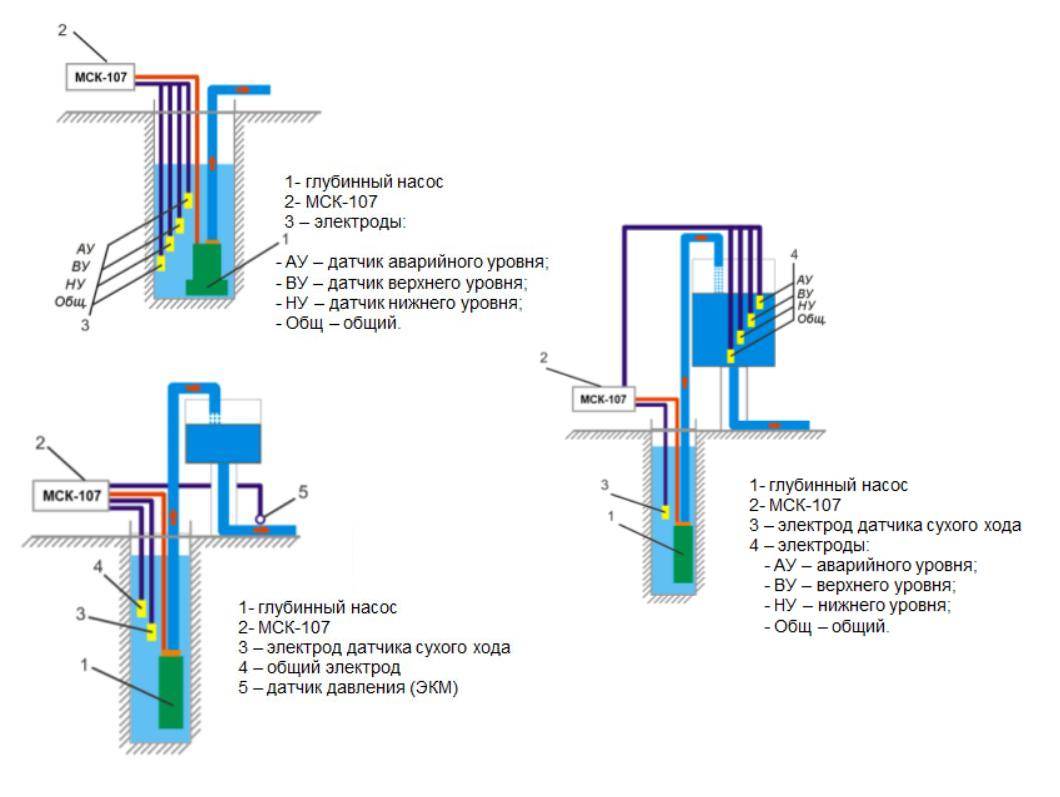

Схема монтажа:

Защита от перелива:

Подключение сразу нескольких датчиков:

Как самостоятельно избавиться от песка в скважине

Понятно, что правильно будет обратиться к профессионалам. Однако можно предпринять и самостоятельные действия по очищении скважины от песка. Существует несколько вариантов.

Прокачка насосом

Одним из простых способов является прокачка воды при помощи насоса. Для этого необходимо:

• использовать вибрационный насос, который не боится песка и может извлечь его вместе с водой;
• лучше всего использовать два насоса, а именно один должен находиться в скважине и баламутить воду, другой в это время находится на поверхности и выкачивает образовавшуюся загрязненную воду;
• есть вариант приподнять нижний насос на 10-30 см и усилить внутренние процессы.

Использование двух насосов считается достаточно эффективным методом при извлечении песка из водозаборного столба.

Прочистка желонкой

Возможно использование желонки. Такая чистка считается трудоемкой, однако она одна из наиболее эффективных. Для этого необходимо:

• разобрать верхнюю часть скважины;
• установить над ней треногу с желонкой;
• при помощи резкого спускания снаряда происходит забор грунта и последующее его добыча наружу;
• таким образом восстанавливается вся шахта до ее водоносного слоя.

Это наиболее простой и эффективный способ, не требующий дополнительных финансовых вложений.

Как правильно провести установку

Как уже было сказано выше, датчик сухого хода для насосной станции устанавливается в купе с реле давления и монтируется на подающем трубопроводе.

В первую очередь необходимо отметить, что весь монтажный процесс производится при пустом трубопроводе и насосной станции.
Само реле сухого хода надо включить в водопроводную трассу через фитинг, обычно это тройник

Монтаж необходимо провести по всем канонам сантехники, то есть, с полной герметизацией стыков.
Очень важно правильно провести электрическое соединение приборов. Как уже говорилось, в данной системе подключение должно быть последовательным

Кстати, на фото ниже это хорошо видно.
Остается только соединить через клеммную коробку (контактную группу) провода, которые обязательно проводятся через гермовводы. Понятно, что работать с электрической разводкой надо только при выключенном питании агрегата.

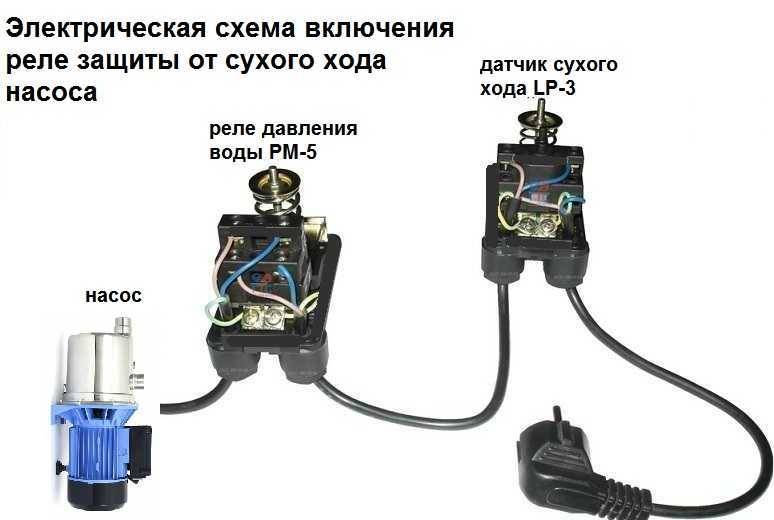

Схема электрического подключения реле сухого хода

Необходимо отметить, что показанная сверху схема не является стандартной. То есть, необязательно реле сухого хода устанавливать до реле давления. Эти приборы можно поменять местами. Главное условие – это последовательная установка обоих в электрической питающей цепи. Тем более, многие модели насосных станций уже на заводе комплектуются реле давления, которое устанавливают прямо на выходном подающем патрубке насосной установки.

Характеристика устройства

Посредством автоматики удается обеспечить защиту электрооборудования, а также продлить срок службы всего приспособления.

Ознакомиться с характеристиками устройства можно в интернете

Автоматизация погружного насоса имеет ряд преимуществ:

1. Существует множество видов указанных приспособлений, предназначенных для скважинного оборудования. Выбирая изделие, следует отдать предпочтение модели, которая обладает идеальной совместимостью с используемым насосом.
2. Готовые агрегаты продаются с настроенными узлами. Не нужно самостоятельно подыскивать узлы, после чего комплектовать их в единый блок.
3. Для систем автоматического функционирования характерно безопасное включение насосного оборудования, регулирование его мощности. При помощи подобной системы отпадает необходимость постоянно контролировать работу оборудования.

Помимо указанных положительных характеристик подобные устройства имеют несколько недостатков. Так, система в готовом виде будет дорого стоить. Чтобы сэкономить, но сделать качественный контроль за погружным насосом, можно самостоятельно подобрать требуемые узлы.

Блок автоматики следует применять с гидроаккумулятором. Но такое приспособление придется приобретать отдельно.

Если планируется использовать вибрационный насос, необходимо провести смену настроек. Показатели входного давления не должны превышать 0,3 атм.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Методика выполнения монтажных работ

Датчик сухого хода устанавливается следующим образом:

1. Защита от холостого хода обязательно монтируется вместе с датчиком, измеряющим показатели давления. Схема подключения устройств выбирается в соответствии с рекомендациями, наведёнными в инструкции от производителя.
2. Выбирают участок системы, где будет осуществляться монтаж прибора. Специалисты рекомендуют делать это на трубопроводе, выходящему из насоса. Реле должно находиться после датчика давления.
3. На участке, где планируется осуществлять монтаж защитного устройства, устанавливают тройник-фитинг.
4. Из трубопровода, на котором происходит установка, сливается вода. С прибора снимают крышку и вкладыш, присоединяют его к фитингу. Резьбу обязательно уплотняют при помощи сантехнической ленты.
5. В кабеле, который питает насос, выполняют разрыв. В данный участок вставляется защитное реле. Когда контакты датчика размыкаются, прекращается подача электрического тока, что приводит к отключению насоса.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется

Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

https://youtube.com/watch?v=3i7HatNeurU

Источник

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.
