Как сделать заземление в частном доме своими руками

Как сделать заземление своими руками

Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.

Выбор места установки контуров

В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.

Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.

Начальные земляные работы

На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.

От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.

Установка заземлителей

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.

Сварка

К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).

Обратная засыпка

После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.

Проверка сопротивления

При самостоятельном обустройстве заземления многие владельцы загородных коттеджей интересуются, нужно ли покупать для проверки сопротивления системы специальный прибор. Такое устройство заводского изготовления стоит дорого. Если в дальнейшем его использование не планируется, рекомендуется сделать похожее приспособление своими руками с помощью обычной лампочки на 100 Вт и проводов.

Чтобы проверить, работает система или нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа горит ярко, значит, все монтажные работы сделаны правильно. Тусклый свет говорит о том, что между элементами конструкции слабый контакт.

Если лампочка не загорелась, значит, при сборке были допущены ошибки либо неправильно разработана схема.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

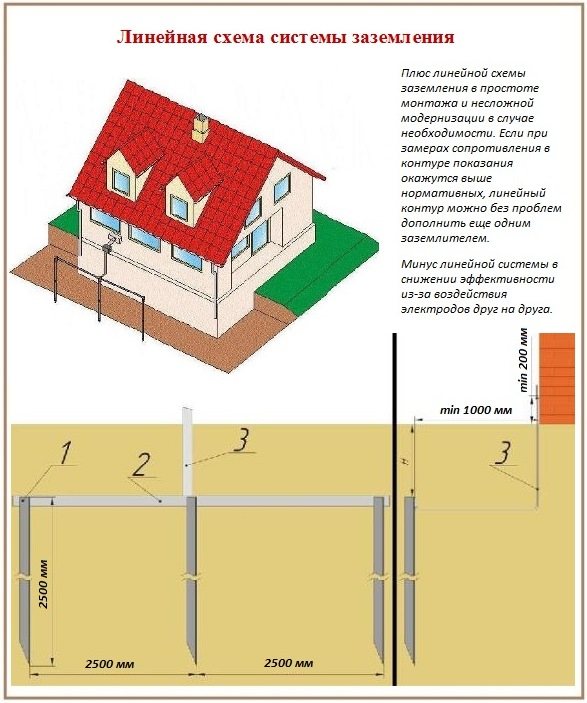

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

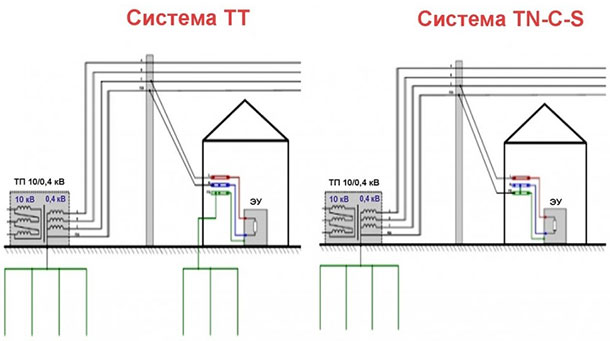

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

• Сделать это можно двумя способами:
• переделать систему TN-C на систему заземления TN-C-S;
• произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.
Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Системы контура заземления для дачи или частного дома

Существует шесть систем. В индивидуальном строительстве, как правило, используется лишь две:

• TT;
• TN-S-C.

Чаще всего советуют делать заземление на даче своими руками схемой TN-S-C. В данной схеме на подстанции нейтраль глухозаземлена, а электрооборудование непосредственно контактирует с землей. К пользователю ноль/нейтраль (N) и земля (PE) подводится одним проводником (PEN), а на входе в жилое помещение опять делится на два отдельных.

Во время этой схемы заземления достаточный уровень защиты могут обеспечивать автоматы (необязательна установка УЗО). Основной недостаток — при повреждении или обгорании провода PEN на земляной шине на участке между подстанцией и домом в помещении возникает фазное напряжение, ничем не отключающееся. Поэтому ПУЭ жестко предъявляет требования к этой системе: обязательна должна быть механическая защита провода PEN, а также на столбах через 100-200 м необходимо резервное периодическое заземление.

Но большинство линий электропередач на дачных участках или в сельской местности данным условиям не соответствуют. В таком случае рекомендована к установке схема TT. Данная схема должна применяться и в отдельно расположенных хозяйственных открытых постройках с земляным полом. Здесь есть вероятность одновременно прикоснуться к грунту и заземлению, что при схеме TN-S-C может быть опасно.

Отличие заключается только в том, что провод защитного контура на щиток проходит не от трансформаторной станции, как в вышеописанной схеме, а от индивидуального контура заземления. Эта система более устойчива к деформациям защитного провода, но требует обязательного использования УЗО. Без этого устройства нет защиты от поражения электричеством. Потому ПУЭ ее определяет лишь как резервную, когда находящаяся линия не удовлетворяет правилам схемы TN-S-C.

Самое читаемое на сайте LandshaftBlog.Ru:

Барбекю из кирпича
Беседка с мангалом
Бетонные дорожки
Благоустройство участка
Выбор кустореза
Георешетка
Гузмания
Декоративная трава
Декоративные клумбы
Декоративный заборчик
Детская горка
Дизайн сада
Дровница для дачи
Забор из сетки
Зимний сад
Идеи для дачи
Клумба из камней
Клумбы из многолетников
Лианы для сада
Навесы из поликарбоната
Освещение участка
Парник своими руками
Песочница своими руками
Площадка под автомобиль
Подпорная стенка
Подсветка фасада
Распашные ворота
Садовая арка
Садовые фонтаны
Снегоуборочная лопата
Тандыр из кирпича
Топиари в саду
Туя западная
Участок 15 соток
Фигурки для сада
Хвойные растения

Самые распространённые ошибки при выполнении работ

Ошибки, которые нельзя допускать при обустройстве контура защитного заземления в частном доме:

Если вы решили обратиться за помощью к монтажникам, то нужно убедиться в том, что они используют только подходящие материалы. Дело в том, что многие организации стараются сэкономить на электродах и вкапывают в землю штыри с малой проводимостью, например, ржавую арматуру. А это, как вы уже знаете, сильно ухудшает защитные свойства контура либо вовсе делает его бесполезным.Устройство заземления на большом расстоянии от постройки. Контур не представляет опасности для человека, поэтому его следует устанавливать поближе к дому. И желательно, чтобы заземлитель располагался в самом влажном месте. Ведь вода улучшает проводимость, что приводит к более быстрому замыканию цепи и мгновенному срабатыванию защитной аппаратуры.Соединение контура заземления с молниезащитой. Если в вашем распределительном щите не установлено устройство УЗИП, которое размыкает цепь в случае прихода сверхзаряда, то большой ток от молниеприёмника может вывести из строя электрооборудование или сам РЩ.

Контур защитного заземления – обязательная мера безопасности при использовании электрических приборов в частном доме. Если вы решили делать заземление самостоятельно, то выполняйте все работы в соответствии с вышеуказанными правилами и рекомендациями. При этом не забывайте о технике безопасности при работе со сваркой и энергоустановками.

• https://derevyannie-doma.com/instruktsii/zazemlenie-v-chastnom-dome-sistemy-shemy-foto-video.html
• https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kak-sdelat-zazemlenie-na-dache.html
• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/kontur-zazemleniya-v-chastnom-dome-svoimi-rukami.html
• https://stroychik.ru/elektrika/zazemlenie-v-chastnom-dome
• https://homius.ru/zazemlenie-220-v-v-chastnom-dome-svoimi-rukami.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-zazemlenie-v-chastnom-dome.html
• https://postroika.biz/6132-kak-sdelat-kontur-zashhitnogo-zazemleniya-v-chastnom.html

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус. Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру. Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса. Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности. Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны. Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается внутри. Разумеется, если электрооборудование заземлено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок. С необходимостью организации заземления в доме мы разобрались

Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

А если вы приобрели готовое жилище не оборудованное «землей», или ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

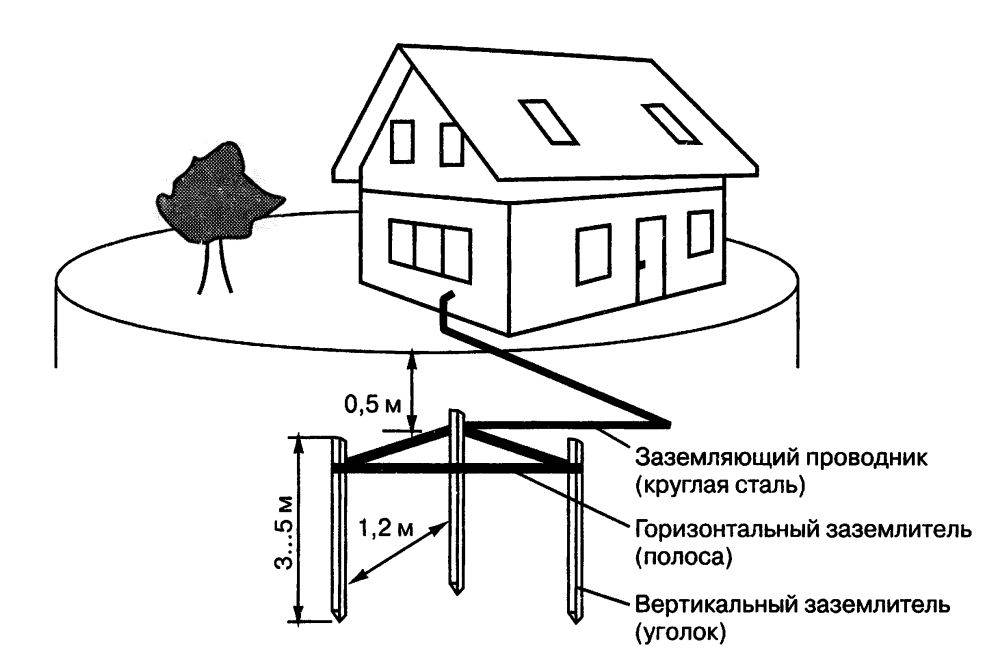

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

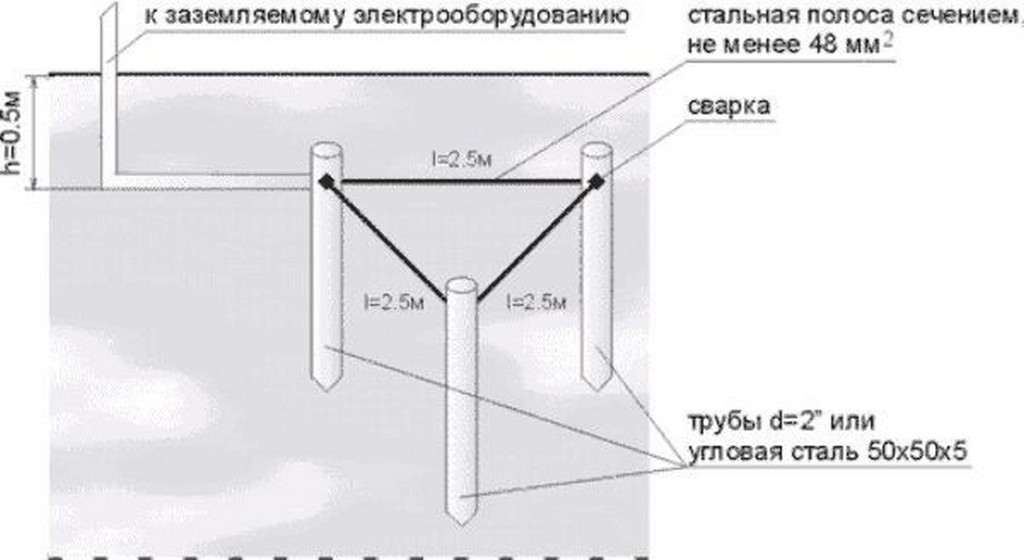

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

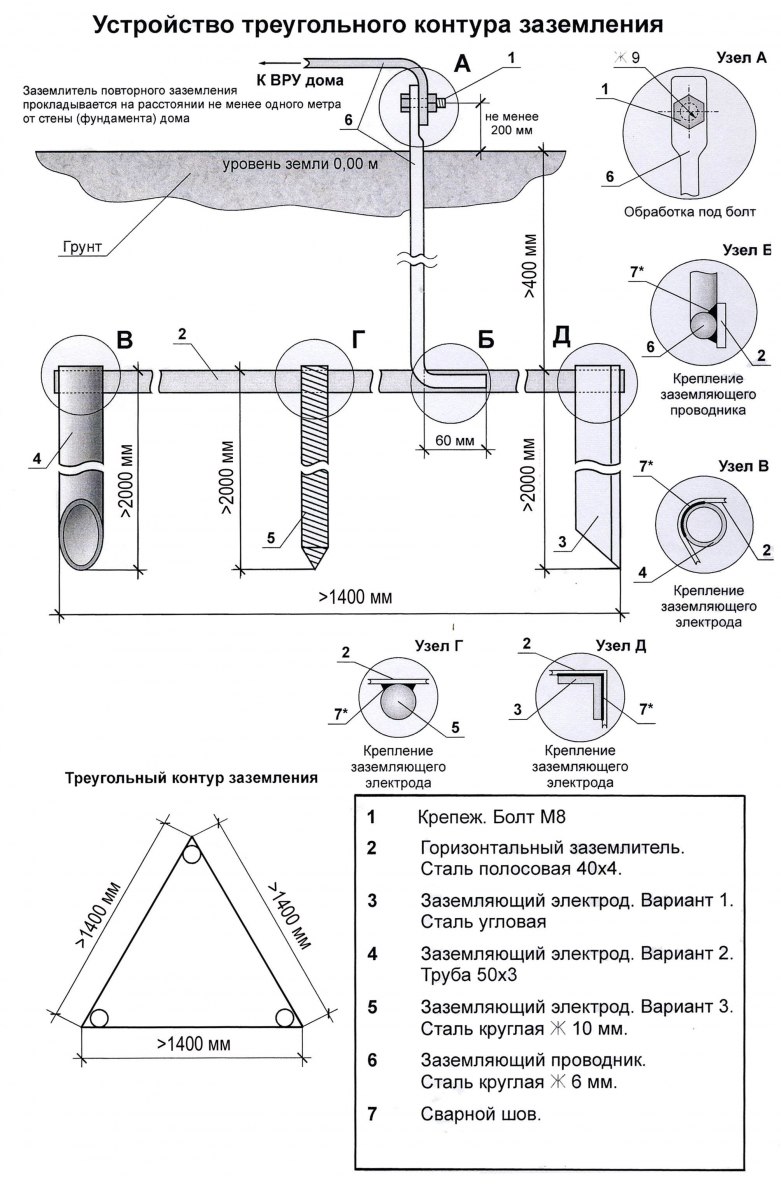

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
