Особенности и устройство пирога стены каркасного дома
Стены каркасного дома необходимо монтировать с учетом требований СНиП
Пирог каркасного дома — важная составляющая его конструкции, отвечающая за выполнение таких функций, как утепление, пароизоляция, сбережение энергии. Состоит он из нескольких элементов, дополняющих и дублирующих друг друга. При этом принципиальное значение имеет не только полнота комплектации наполнения каркаса, но и последовательность расположения каждого элемента.

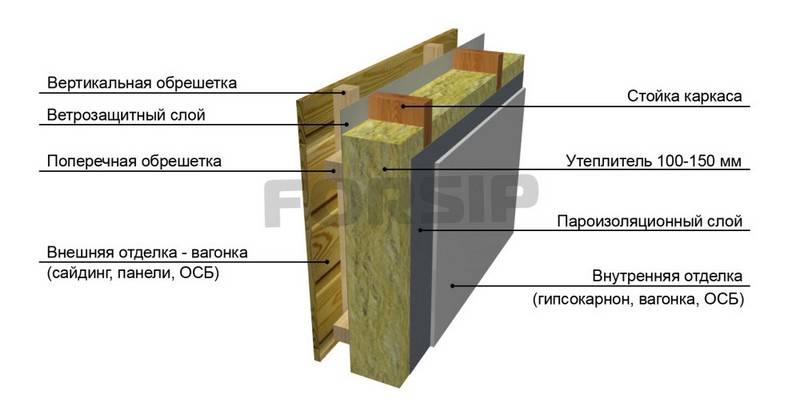

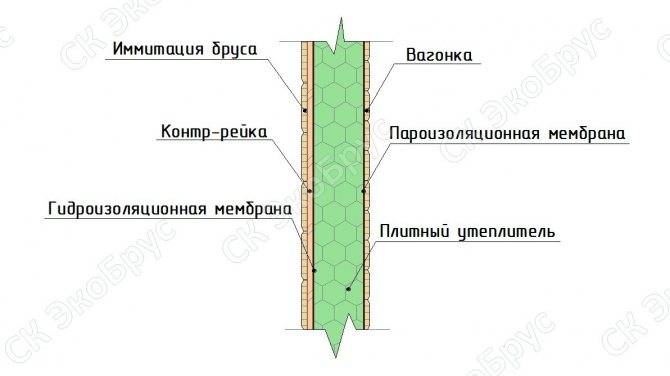

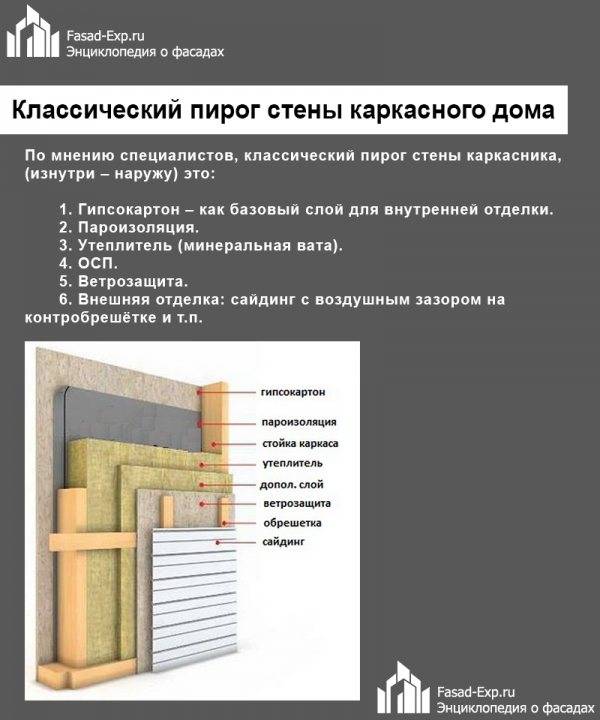

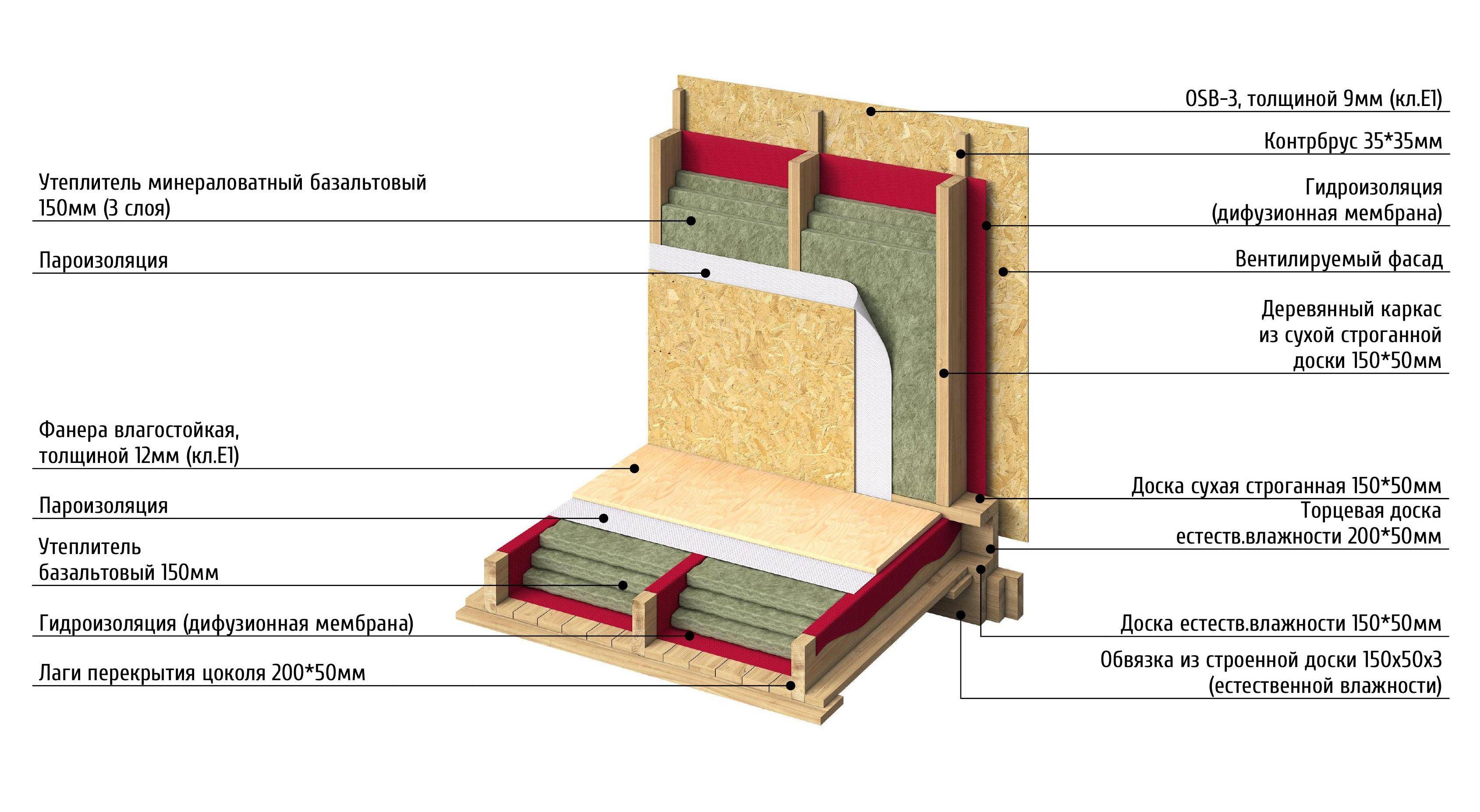

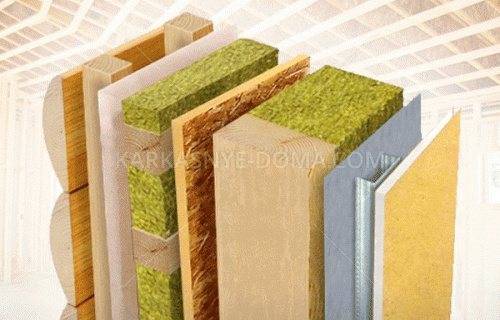

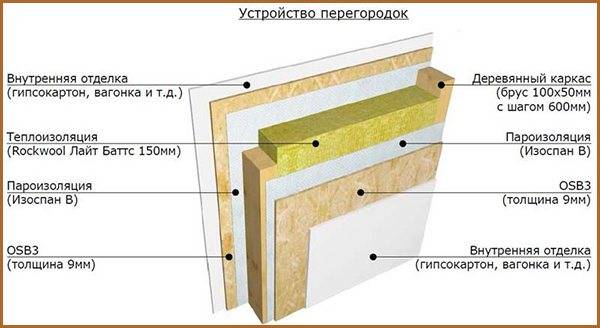

Схема стенного пирога содержит следующие слои:
- Основа. Как правило, она представляет собой деревянный остов, собранный из бруса 150-200х50 мм. Используются изделия массивного или клееного типа, преимущественно из хвойных пород древесины.

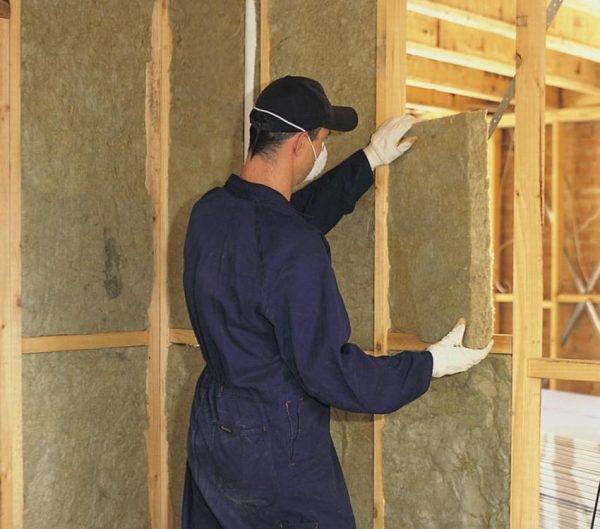

Утеплитель. Варианты могут быть разные — минеральная вата, пенопласт, распушенная целлюлоза, полиуретановая пена, керамзит. Лучшим вариантом специалисты считают базальтовую вату.
- Пароизоляция. Находится по обе стороны от утеплителя. Обеспечивает вывод влаги изнутри здания и предотвращает ее проникновение снаружи.
- Обрешетка. Состоит из деревянных реек или железных профилей. Прижимает мембрану к каркасу, служит основой для внутренней и внешней отделки.
- Древесная плита. Защищает мягкие фрагменты наполнения от механических повреждений. Придает дополнительную прочность ячеистому остову здания.
- Декоративная облицовка. Применяются материалы, обладающие вентиляционными характеристиками. Внутри устанавливается фанера, вагонка, гипсокартон, имитация бруса, наносится штукатурка. Снаружи делается вентилируемый фасад с плиткой, навешивается сайдинг, пластиковые или сэндвич панели.
Внутренний и внешний слой стенового пирога
Изнутри, а также снаружи, стеновой «пирог», в котором уже обустроена соответствующая «начинка» (сам каркас, гидроизоляция, утеплитель, пароизоляция, материал обшивки), можно обшивать так называемым «чистовым» материалом. И внутри помещений, и снаружи, на фасаде, у вас получились безупречно-ровные поверхности, отделка которых может производиться с использованием практически любых доступных на строительных рынках материалов.
Так, для внешней отделки каркасного строения как правило используются:
- виниловый сайдинг;
- блок-хаус;
- специальная фасадная плитка;
- декоративная штукатурка;
- обычная штукатурка с последующей покраской;
- вагонка и т.д.
Обратите внимание: фасадный облицовочный материал нельзя монтировать непосредственно на панели ОСБ или фанеру. Для обустройства внешней отделки изначально следует сделать каркас из 30-миллиметровых деревянных брусков. Так будет обеспечена нормальная вентиляция
Так будет обеспечена нормальная вентиляция.
Устройство внутренней отделки каркасника обычно выполняется с использованием следующих материалов:
- вагонка;
- древесно-волокнистые плиты;
- гипсокартон.
Начиная отделку стен гипсокартоном, помните: устройство чистовых поверхностей из такого материала возможно только в том доме, где будет круглый год тепло. Гипсокартон – материал, который боится минусовых температур.
Правильная конструкция стенового «пирога» и устройство стен из качественных материалов – это залог комфорта и уюта в вашем доме вне зависимости от погоды и от времен года!

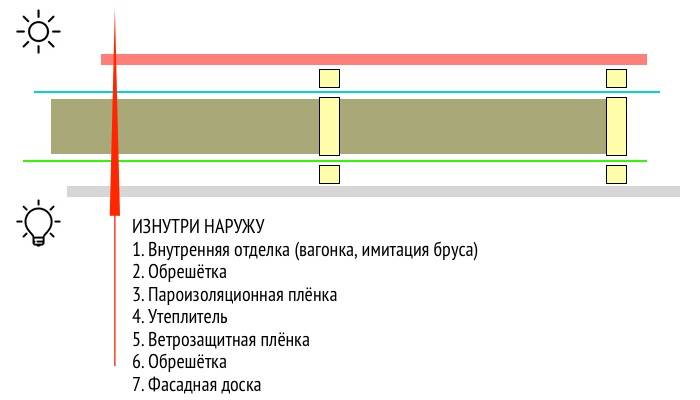

Примеры слоев стен каркасного дома
Все слои расположены от внутреннего к внешнему.
Схема 1: оштукатуренный каркасный дом
Схема утепления стены каркасного дома.
- гипсокартон, 9,5 мм;
- ОСП V100G-E1, 13 мм;
- пароизоляция стен;
- 150 мм деревянный фахверк со 120 мм минватой;
- ОСП V100G-E1, 13 мм;
- теплоизоляция, 40 мм;
- штукатурка минеральная, 5 мм.

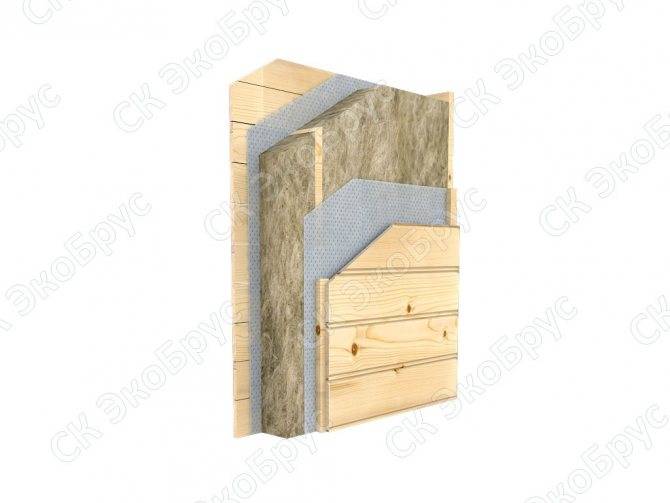

Схема 2 : брусовый каркасный дом
- доска, 25 мм;
- пароизоляция;
- минвата, 175 мм (пароизоляция стен);
- 175 мм деревянный фахверк ;
- профилированный брус, 50 мм.
Схема 3: фахверковый дом
- известковая штукатурка, 3 мм ;
- известковый кирпич, 120 мм;
- минвата, 80 мм (пароизоляция стен) ;
- доска, 25 мм;
- воздушная прослойка ;
- кирпич, 120 мм ;
- 150 мм деревянный фахверк.
4-ую схему представим наоборот, от внешнего слоя к внутреннему, так как наружный слой – сайдинг – здесь играет более важную роль.

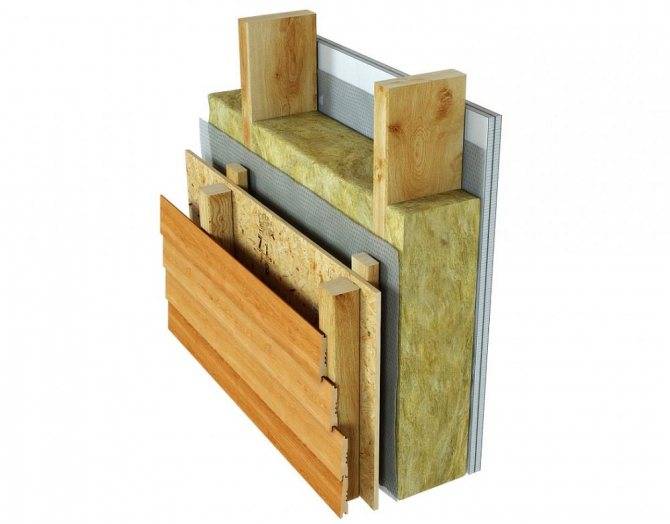

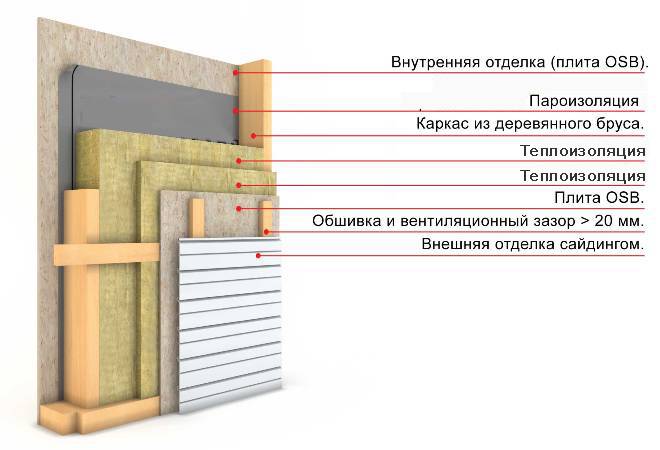

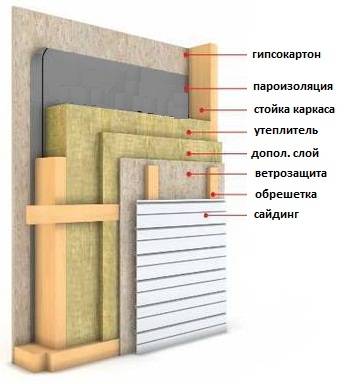

Схема 4: обшивной каркасный дом
- наружная обшивка – сайдинг 10 мм;
- контррейки и воздушная прослойка – 50 мм;
- супердифузионная мембрана;
- плита OSB – 22 мм;
- базальтовая вата между продольными рейками – 50 мм;
- базальтовая вата между стойками каркаса (по расчету);
- каркас из брусьев;
- пленка пароизолирующая;
- внутренняя обшивка (слои чистовой и черновой) – 40 мм.
Конструктивные особенности пирога стен каркасных домов
Рассмотрим несколько наиболее распространенных схем формирования стенового пирога и на их основе проведем анализ целесообразности использования тех или иных материалов.
pirog-steny-karkasnogo-doma-24
pirog-steny-karkasnogo-doma-25
pirog-steny-karkasnogo-doma-7
pirog-steny-karkasnogo-doma-14

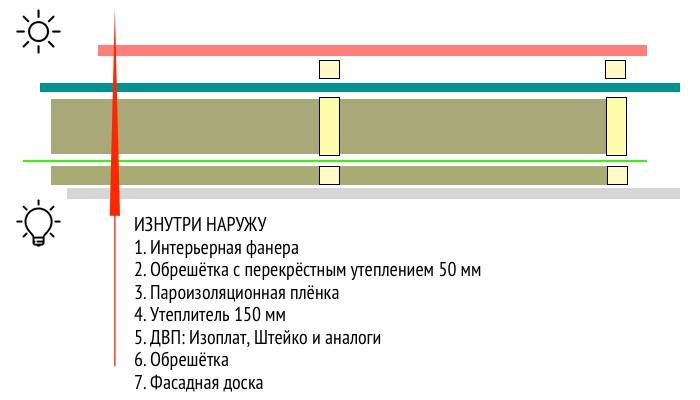

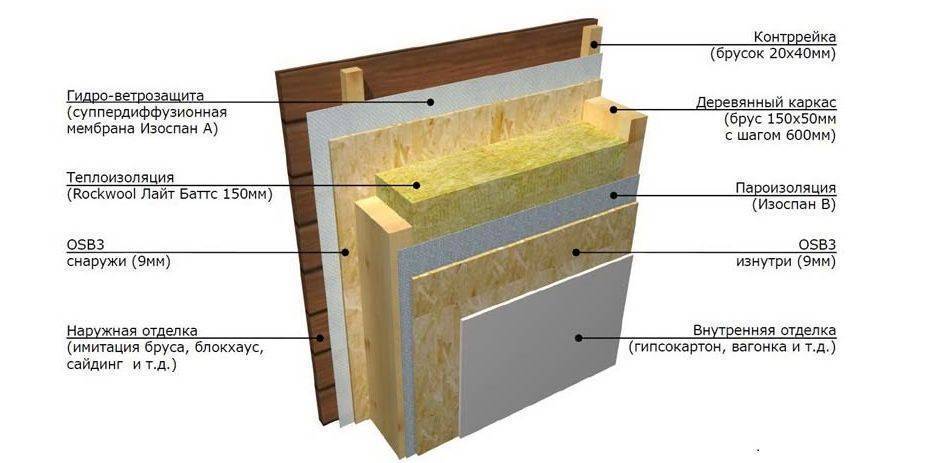

Наиболее продуманной и универсальной схемой стены каркасного дома, на наш взгляд, является та, что изображена на первом рисунке. Что же в ней представляет наибольший интерес? Как было отмечено выше, дерево в каркасном доме также служит мостиком холода, а в этом варианте наружный слой утеплителя устраняет эту проблему. При таком формировании стенового пирога в качестве утеплителя может использоваться любой из рекомендуемых, кроме соломенного, но о нем разговор отдельный. Единственное, что вы должны помнить при возведении любой стены: если вы используете разные утеплители, то более «теплый» материал устанавливают снаружи.
Ну, и еще одно общее правило: пена (ППУ) и полистирол (ПСБ-С) не нуждаются в каких бы то ни было барьерах из-за своей гидрофобности.

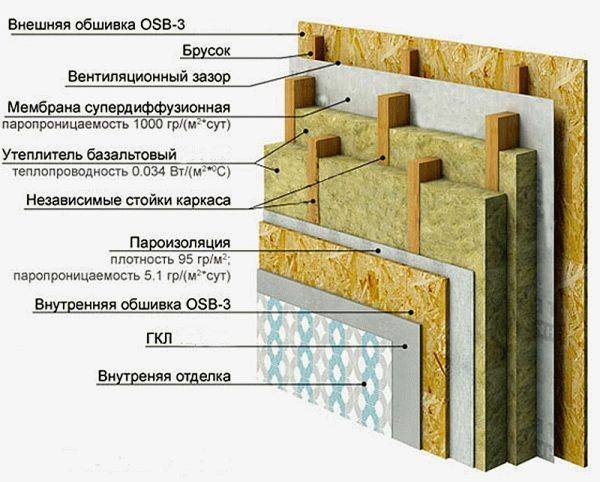

Особенностью стенового пирога, изображенного на фото 2, есть сдвиг стоек каркаса относительно друг друга. При этом также разрывается мостик холода, но и уменьшается жесткость всей конструкции стены. Разве что вы одну из балок сделаете в расчетный размер по прочности, а вторая выполнит функцию обрешетки для изоляции каркаса
При этом также важно помнить о совместимости материалов с разным коэффициентом сопротивления теплопередачи
В варианте на фото 3 основной упор делается на вентилируемость фасада. Для ППУ и ПСБ-С это излишне. А в случае использования базальтовой ваты это очень даже не плохо. Но если в предыдущих вариантах можно использовать вату плотностью 40-45 кг/м3, то в этом случае — 90 кг/м3 и выше.
pirog-steny-karkasnogo-doma-5
pirog-steny-karkasnogo-doma-21
pirog-steny-karkasnogo-doma-4

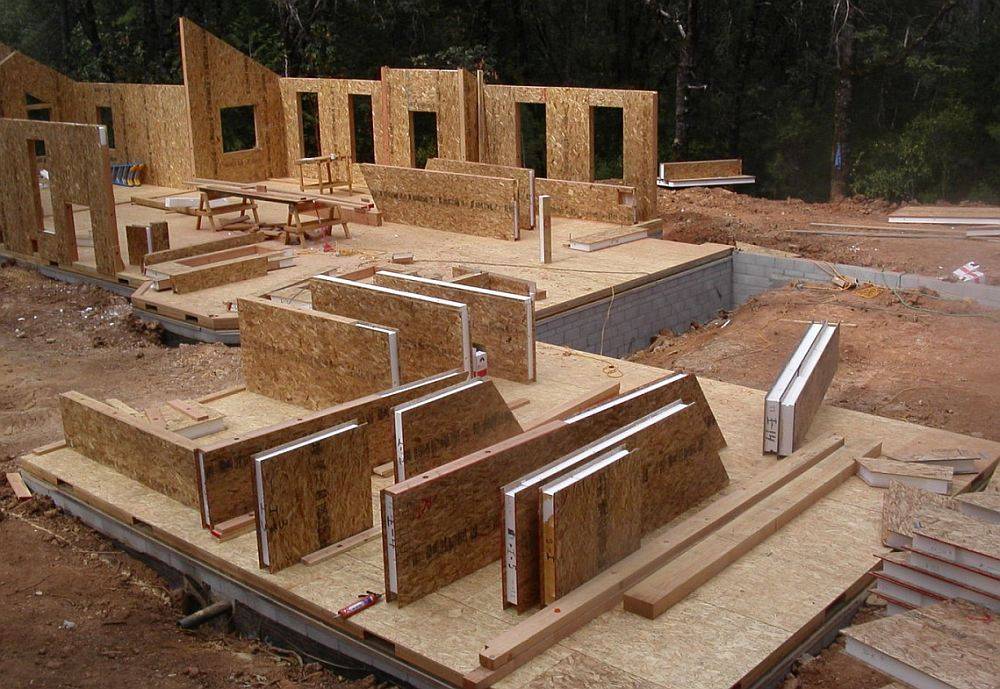

Отдельным видом каркасного домостроения выступает панельная и щитовая его разновидность и как раз пирог стены в этом случае принято называть сэндвич. Вот вариантов формирования этого сэндвича может быть несколько, но суть та же – создание укрупненных конструкций заданной конфигурации (фото 2) вне строительной площадки с последующей сборкой по системе шип-паз и использованием монтажной пены и крепежных метизов (фото 3).
pirog-steny-karkasnogo-doma-13
pirog-steny-karkasnogo-doma-20
pirog-steny-karkasnogo-doma-22
Существует ошибочное мнение, что СИП-панели можно изготавливать только на специальном оборудовании в заводских условиях. Нам – самоделкиным – плевое дело соорудить прямоугольный монтажный столик с упорами с 2-х сторон в размер ОСП, подобрать шаблонные бруски для паза и склеить между собой на полиуретановой монтажной пене конструкцию: ОСП-10(12) – ПСБ-С-25 – ОСП-10(12). А роль пресса с легкостью выполнят несколько увесистых деревянных балок, чтобы пена не нарушила конфигурацию панели.
Еще можно скрутить саморезами деревянный каркас по заданному размеру, с одной стороны прикрепить к нему ОСП на наружной стороне будущей панели, а внутренность заполнить ПСБ-С-15 с использованием той же монтажной пены. После сборки стен, которая в таком случае радикально облегчается, внутренняя сторона панели закрывается 2-мя слоями гипсокартона.
И напоследок о каркасно-соломенных домах.
pirog-steny-karkasnogo-doma-6
pirog-steny-karkasnogo-doma-18
pirog-steny-karkasnogo-doma-19
В предлагаемой схеме стены рекомендуют использовать известково-песчаную штукатурку, но на наш взгляд глиняно-песчаная, все же, лучше сочетается с таким материалом как солома, а может это просто вековая память нас толкает на подобные утверждения. И, конечно же, в этот состав не лишним будет добавить немного половы, на худой конец некрупных опилок, а наилучший состав получится с добавлением «конского каштана», как на Руси испокон веков делали подобную штукатурку.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Преимущества каркасных стен
Лёгкость каркасных стен позволяет весомо снизить затраты на обустройство фундамента. Используемые современные материалы обеспечивают высокие теплоизоляционные свойства дома. При одинаковой толщине стен, теплоизоляция каркасного дома в два раза лучше, чем у кирпичного, и более чем в 3 раза лучше, чем у стен из пенобетона .
Все перечисленные преимущества, а также скорость строительства и доступная цена каркасного дома делает его востребованным у потребителя. Но при разработке проекта надо помнить о главных функциях любого дома: быть тёплым и звуконепроницаемым. Не имеет значения, будет ли дом строиться своими руками или с привлечением специалистов, знать, как выглядит правильная конструкция стены дома, возведённого по каркасной технологии, будет не лишним.
Стены каркасных домов – их устройство и технологии возведения
Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

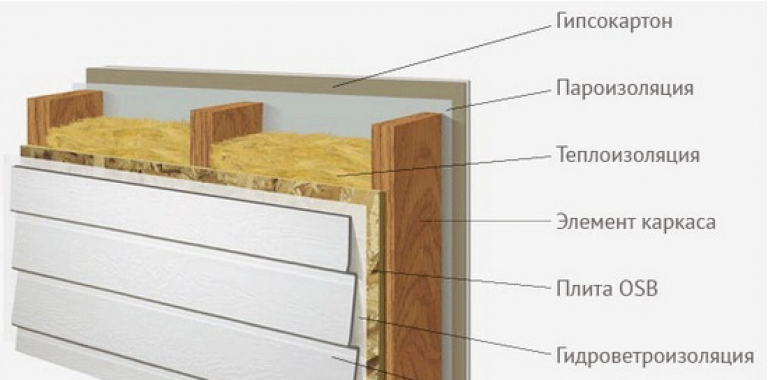

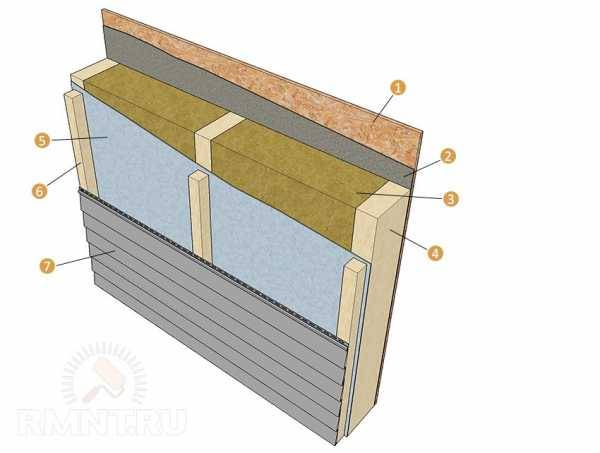

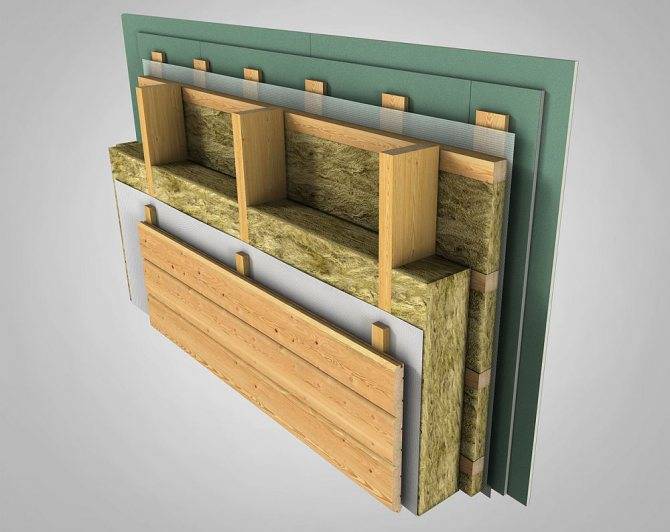

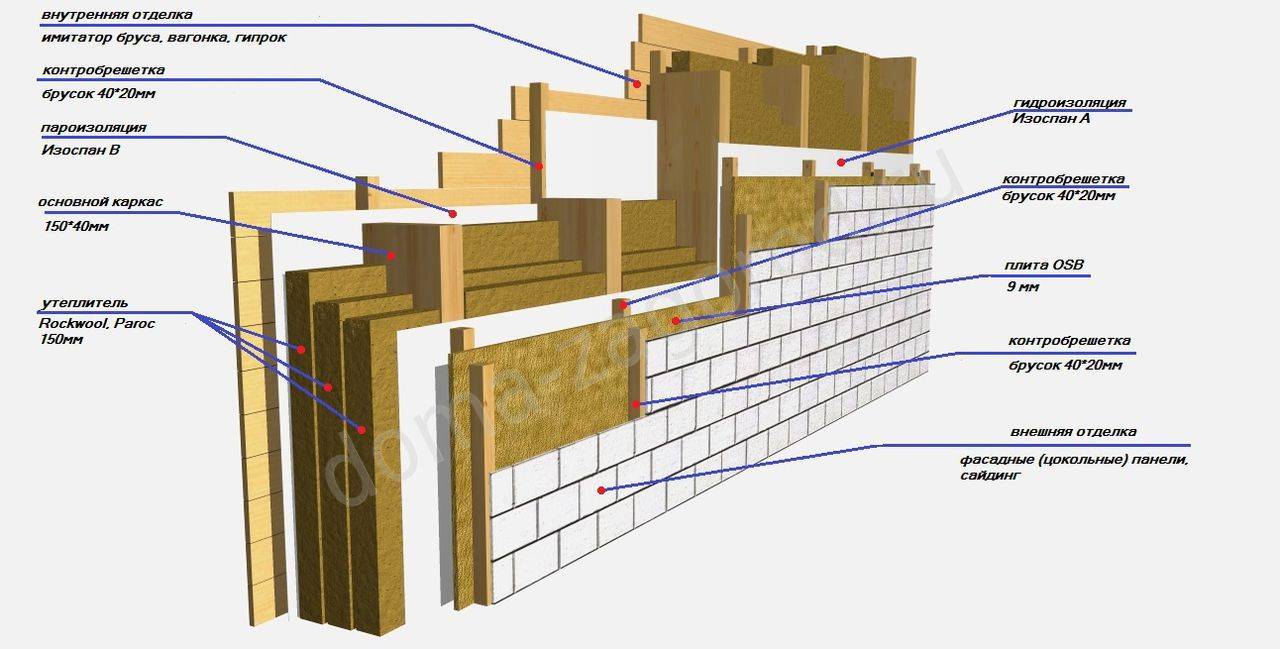

Послойная конструкция стены

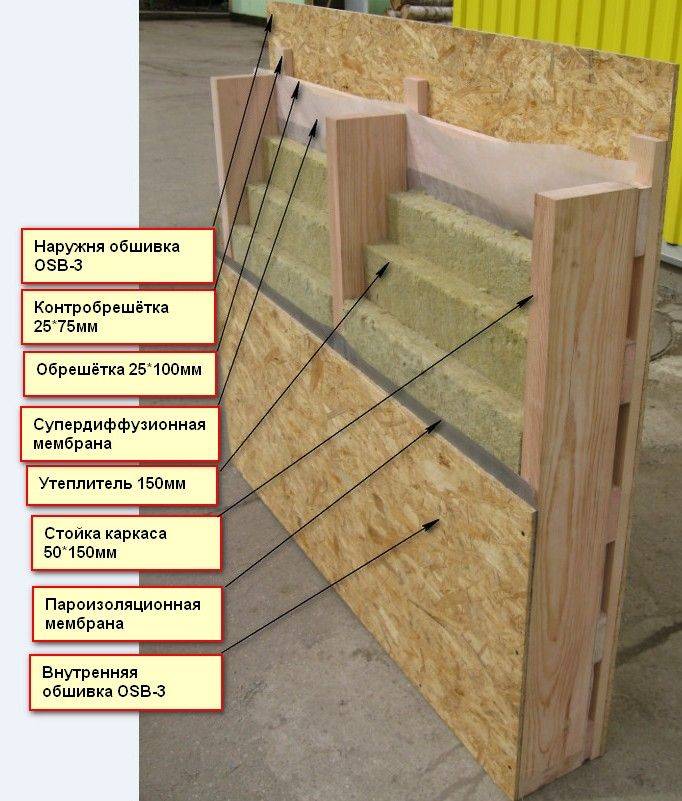

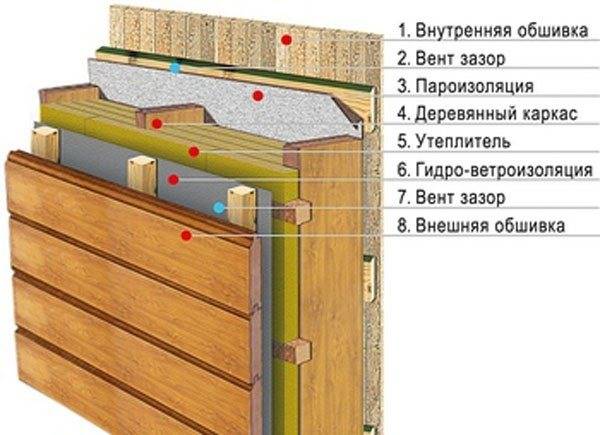

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:
- Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.

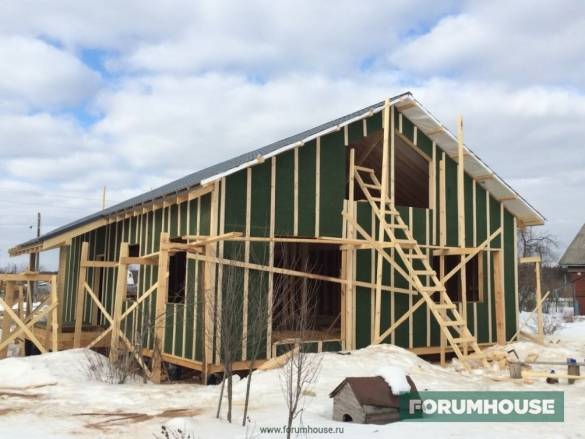

- Его укрывают слоем гидроизоляции.
- Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.

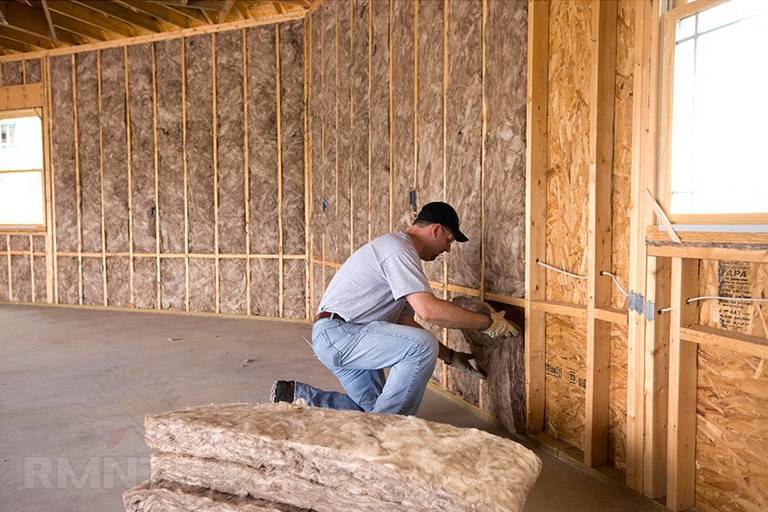

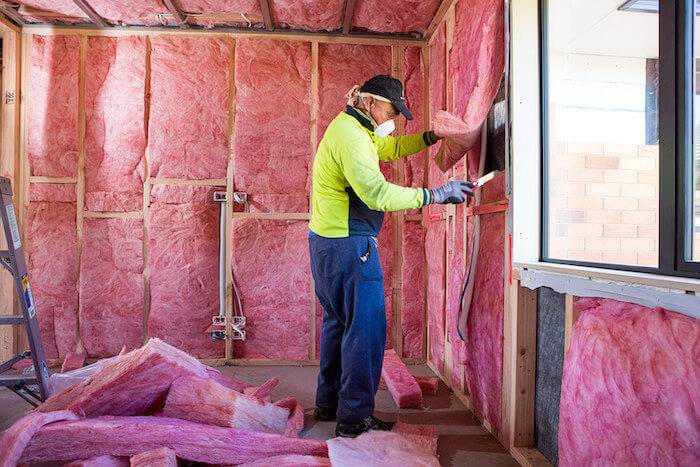

- Изнутри между стойками каркаса укладывают утеплитель.
- Укрывают его пароизоляционным материалом.
- Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.
В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.
Канадская и финская технологии поднятия стен каркасных домов
Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.
Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.
Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.
Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

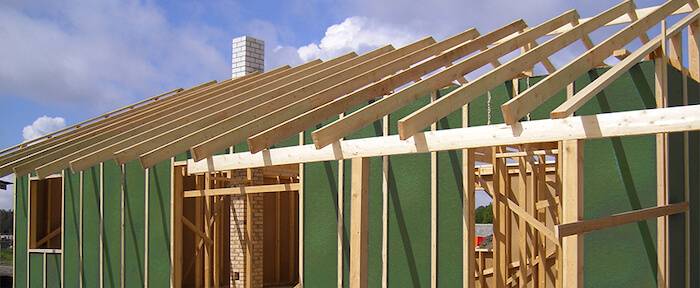

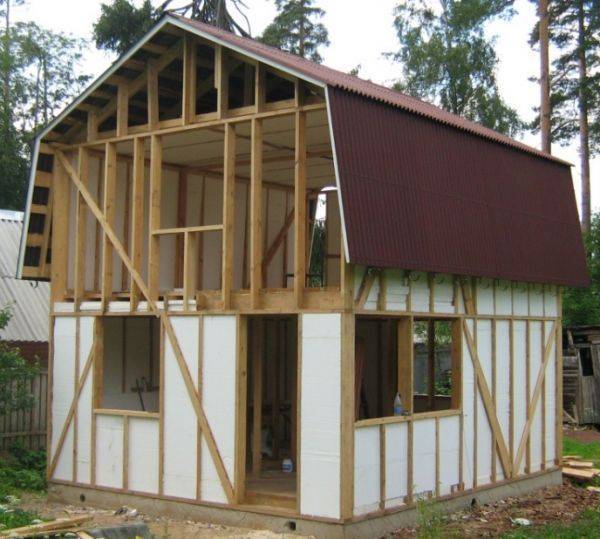

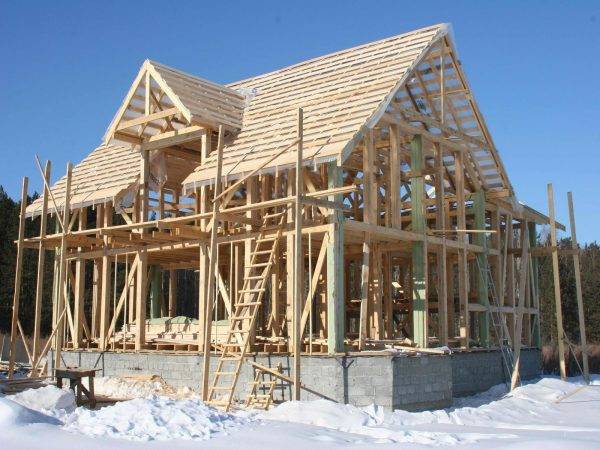

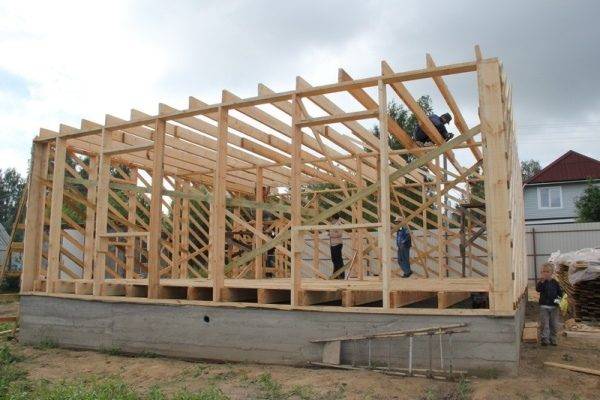

Силовой каркас
Этапы строительства дачного дома продолжаются в возведении несущей силовой конструкции каркасного дома. Именно силовой каркас является главным элементом дома, при дальнейшем строительстве его обшивают специальными панелями, которые не только добавляют конструкции жесткости, но и защищают внутренние деревянные балки от негативного влияния со стороны окружающей среды.
Вся древесина, которая используется при возведении каркасного дома под ключ, обязательно обрабатывается специальными составами, которые не только обеспечивают каркасной конструкции длительный срок эксплуатации, но и защищают ее от жучков, вредителей, распространения плесени и возгорания.

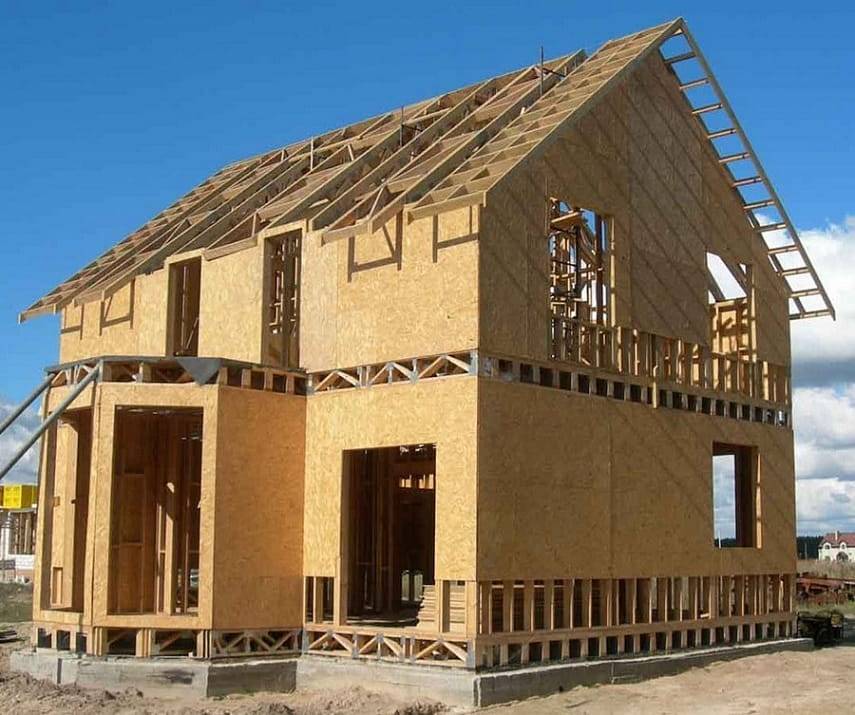

Стены каркасного дома
Главное преимущество каркасного дома заключается в том, что к установке и отделке стен можно приступать сразу после возведения фундамента, за счет того, что конструкция не подвержена усадке. Из-за этого достаточно легко построить в короткие сроки каркасный дом, этапы строительства (фото) представлены на нашем сайте.
Монтаж внешних стен.Сборка внешних стен.Подъем внешних стен.
Как говорилось выше, стены выполняются из специальных панелей, которые закрепляются на каркасе, между внешними и внутренними панелями монтируется утеплитель и прокладываются необходимые коммуникаций. Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора.
После установки панелей можно приступать в внутренней и внешней отделки стен. Для внутренних работ чаще всего используется вагонка или гипсокартон, с такими материалами легко работать и они недорого стоят. Панели крепятся к каркасу поверх пароизоляционной пленки, которая позволят предотвратить намокание деревянных конструкций каркаса.
Внешнюю отделку можно провести различными материалами, однако обязательно следует заранее оставить вентиляционные каналы. Перед началом отделки, стены каркаса желательно обшить специальной мембраной, которая защитит внутреннее пространство от ветра и пара.
Межэтажные перекрытия
Этапы строительства каркасного дома предусматривают не только строительство фундамента, стен и крыши, но и организацию межэтажных перекрытий.
Перекрытие первого этажа.
Принято выделять перекрытия:
- Межэтажные;
- Цокольные;
- Чердачные.
На первый взгляд может показаться, что все перекрытия выполнены по одной технологии, однако это довольно распространенное заблуждение. Так, цокольные перекрытия в отличие от межэтажных часто подвергаются негативному воздействию со стороны повышенной влажности, перепадов температур и погодных условий.
Перекрытия между этажами должны обеспечивать хорошую звукоизоляцию и справляться с повышенными нагрузками. Чердачные перекрытия выполняют теплоизоляционную функцию и поддерживают в доме комфортную для проживания температуру.

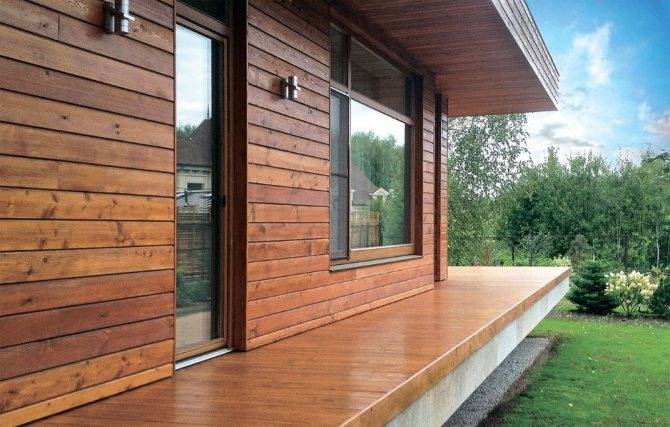

Внутренняя и внешняя отделка
Пластиковый сайдинг под дерево для отделки внешних стен
Поскольку стеновой пирог представляет собой совокупность мягких материалов и твердых щитов, ему нужна декоративная отделка. Внутри помещений выбирается материал, гармонирующий с полом или потолком. Наиболее распространенными вариантами является имитация бруса или оштукатуренный гипсокартон. Иногда принимается более простое и бюджетное решение — фанера, оклеенная обоями или покрытая краской.
Снаружи устанавливаются прочные, водонепроницаемые, невосприимчивые к влаге материалы. Применяется пластиковый сайдинг, панели ПВХ или сэндвич панели, сочетающие в себе свойства утеплителя.
Кладка зимой
Иногда обстоятельства складываются так, что возведение дома затягивается и наступают холода. Всем известно, что при нулевой температуре цемент теряет свои свойства и не застывает, как в этом случае происходит кладка кирпича?
Существует несколько способов добиться прочности в клаке кирпича зимой, а именно:
- в раствор добавляют противоморозные компоненты;
- используют электроподогрев;
- создают так называемые тепляки.
Профессиональные строители без труда производят возведение дома из кирпича в зимний период, однако, такие работы должны быть запланированы заранее. В этом случае все процессы просчитываются и результат оправдает ожидания. Кирпич лучше укладывать на подогретый цемент. Пока раствор не остыл, он успевает набрать свою прочность. После этого все застывает, а когда начинает оттаивать снова твердеет. Эти процессы необходимо спрогнозировать для повышения качества кладки.
Утепление каркасных стен пенополистиролом подробно и по шагам
Несмотря на то, что минвата хороший материал для утепления, стоит разобрать внутренние способы сохранения тепла. Здесь к выбору материала стоит отнестись серьезно, так как одним из самых важных критериев, помимо теплопроводности, становится экологичность продукта.
Лучшим материалом для внутреннего утепления, при чем во всех отношениях, является экструдированный пенополистирол. Обладает низкой теплопроводностью, легкий, не пропускает пары и тонкий, но увы, стоит несколько дороже других материалов.
Монтаж пенополистирола довольно прост:
- Укладывается слой ветрозащиты;
- Крепятся рейки, можно устанавливать в горизонтальном или вертикальном положении;
- Внутренность наполняет экструдированный пенополистирол;
- Обычно идет еще пароизоляция, но с данным материалом в ней нет необходимости, поэтому далее следует обрешетка и гипсокартон или любой другой отделочный материал.
Укладка пенополистирола
Как делать нельзя: распространенные ошибки

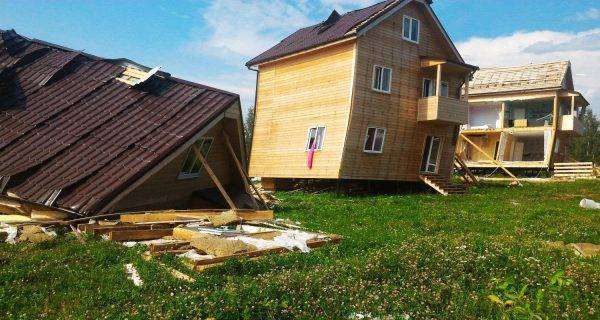

При устройстве стен каркасного дома многие начинающие строители допускают простые на первый взгляд ошибки, которые, в конце концов, могут приводить к фатальным последствиям.

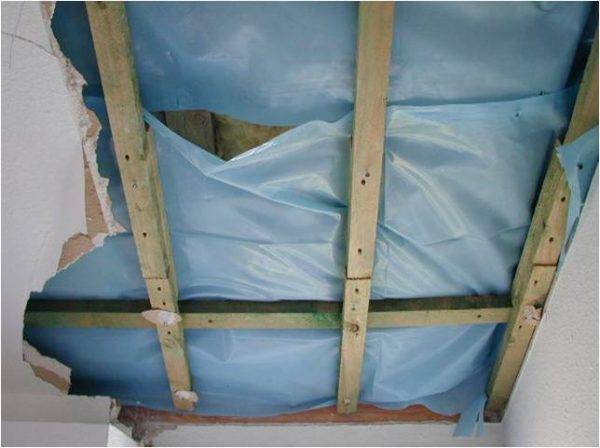

Часто при устройстве пароизоляции или гидробарьера игнорируют применение скотча для проклеивания стыков мембраны
Неправильно установленная пароизоляционная мембрана. Пленка для выведения влаги из утеплителя имеет пористую структуру, и влага может проникать через мембрану только в одном направлении. Так, если пленка будет установлена не той стороной, жидкость, вместо того чтобы выходить наружу, будет скапливаться между мембранами, мочить утеплитель и приводить к порче конструкции.
Отсутствие проекта с планом и размерами приведет к лишним тратам времени на поездки за недостающими стройматериалами и к ошибкам при сборке дома. Например, данная конструкция значительно затруднит укладку утеплителя между стойками
Игнорирование использования влагозащитных пленок приводит к намоканию утеплителя и гниению несущих конструкций каркасного строения.
Нарушение последовательности слоев пирога не дает нужного эффекта и приводит примерно к таким же последствиям
Отсутствие гидроизолирующего слоя между нижней обвязкой и бетонным основанием приведет к скорейшему намоканию и гниению конструкции, так как бетон быстро отдает всю напитанную влагу, поэтому лучше подстраховаться. В качестве гидроизолятора часто используют два слоя рубероида.
Слишком большой шаг между каркасными стойками чреват недостаточной устойчивостью основания
Неправильный выбор пиломатериала. Если приобрести брус с уровнем влажности всего лишь на пару процентов выше допустимого, это приведет к деформации каркаса и разрушению строения.

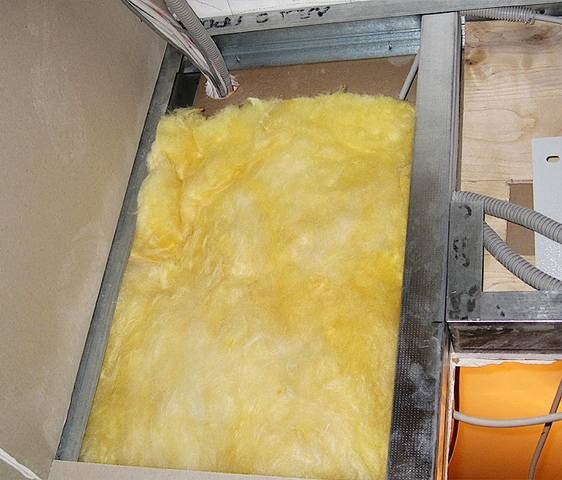

Утеплитель малой плотности, зашитый в вертикальные стены, со временем дает усадку, и образует полости в стенах

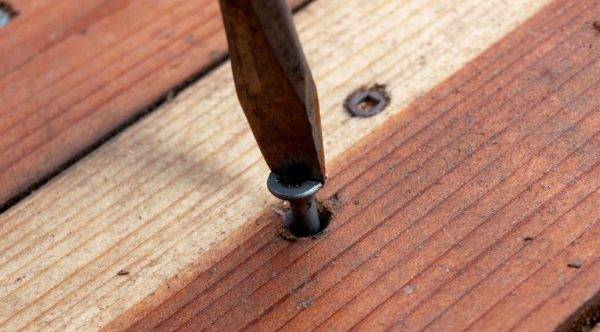

Использование неправильных метизов. Частой ошибкой является крепление несущего каркаса саморезами, предназначенными для внутренней отделки дома. Каленая сталь, из которой они выполнены, – довольно хрупкий материал, не способный выдерживать больших нагрузок. Крепится несущая конструкция только гвоздями.
Такими саморезами можно временно прихватить элементы каркаса между собой для дальнейшего более качественного крепления
Если вы не предусмотрели вентиляцию во время составления плана и строительства дома, ее отсутствие, помимо плохого самочувствия жильцов, приведет к высокому уровню влажности в помещении запотеванию окон.
Каркасные постройки требуют составления подробного проекта и четкого соблюдения технологии. Отклонение от принятых норм при строительстве может привести к массе неудобств, как во время работ, так и при эксплуатации здания. Пирог стены каркасного дома является сложной конструкцией, в которой важен правильный подбор материалов и четкая последовательность их укладки с соблюдением всех правил. Успешного строительства!
