Если слабый сигнал с базы
Самый простой ответ на вопрос, как усилить сигнал сотовой связи своими руками, — специальное оборудование. Однако чтобы обеспечить качество, лучше приобрести заводское изделие. Этот пассивный метод — установка GSM-антенны, ее подключают к телефону непосредственно через разъем. Такая конструкция будет успешно улавливать радиоволны, а затем без проблем передавать их на смартфон. Усилитель сотовой связи вы можете приобрести на сайте https://odbs.ru/ .
Для загородного дома или дачи самым практичным решением станет антенна, имеющая SMA-разъем, усиление 1-5 dBi. Ее цена — то 300 до 1000 рублей, поэтому по бюджету она ударит не слишком сильно. Крепят конструкцию на фасад либо на крышу. Но устройство будет эффективно, если местность позволяет принимать хотя бы минимальный сигнал: одного-двух делений хватит. Принцип работы антенны прост. Она принимает и передает телефону (роутеру) радиоволны, идущие от базовой станции. С ним конструкцию соединяет коаксиальный кабель (1,5-5 м), он идет в комплекте.
Минусов у способа несколько. Если нет роутера, то мобильник автоматически превращается в стационарный аппарат. Высокочастотный кабель, передающий сигналы от антенны, оснащен редким разъемом SMA, а он потребует переходника. Если кабель имеет максимальную длину, то качество сигнала будет не самым лучшим, так как он будет частично «теряться». Однако потери эти не так значительны, чтобы оказываться от этой возможности.
Система для усиления сигнала
Перед тем как вы узнаете, как усилить сигнал сотовой связи своими руками, нужно понять, какое оборудование входит в типичный комплект для усиления связи.
Для того чтобы обеспечить бесперебойную связь в удаленных местах, со слабым сигналом требуется целый комплекс приборов. В качестве примера мы разберем пользующийся большим спросом у дачников комплект для усиления сотовой связи Titan-1800 (LED), который производит отечественная компания VEGATEL.
Только установив такой комплект можно добиться высокого качества сигнала и мобильного интернета, забыв о постоянных потерях телефоном сети. В усилитель сотовой связи Titan-1800 (LED) входит всё необходимое для усиления связи:
- антенны (уличная и комнатная);
- репитер — ретранслятор Titan-1800;
- коаксиальный кабель;
- разветвитель;
- N-разъемы.
Антенны — самый простой вариант для усиления сигнала сотовой связи. Внешние конструкции, способные гарантировать покрытие больших площадей, устанавливают на крыше или на мачте. Такое устройство принимает сигнал, идущий от базовой станции, а затем передает его по кабелю к самому усилителю, который значительно его улучшает. Внутренние антенны, естественно, работают в помещении и соединяются кабелем с репитером.
Установка такого комплекта занимает не более 1 часа. Стоит заметить, что продукция компании VEGATEL сертифицирована Минкомсвязи и имеет гарантию 1 год от производителя.
Как работает репитер?
Это электронное устройство — ретранслятор. Связь между базой сотового оператора и мобильным телефоном абонента происходит так: сигнал, который ловит внешняя антенна, по коаксиальному кабелю с разъемами поступает на репитер, являющийся усилителем и ретранслятором. После него сигнал проходит через радиочастотный кабель и (если необходимо) делители мощности, потом поступает на внутренние антенны. Они излучают его к сотовым телефонам.
При звонке абонента все происходит наоборот. Сигнал от телефона перехватывают внутренние антенны, те через кабели отправляют его в репитер. Там он усиливается, а затем следует по кабелям к внешней антенне. Она — последнее звено цепи — передает сигнал на базовую станцию оператора. Если говорить совсем просто, то система для усиления сигнала — небольшая дополнительная сота в тех местах, где качество покрытия связи оставляет желать лучшего.
В этом случае речь идет не только о том, как усилить сигнал сотовой связи своими руками. Помимо удобства и возможности беспроблемного общения система уменьшает негативное влияние электромагнитных полей, которые исходят от сотовых аппаратов. Слабый сигнал «заставляет» их рассеивать в пространство большую СВЧ-мощность, необходимую для преодоления расстояния до базовой станции. Сверхвысокочастотное излучение увеличивает утомляемость, плохо влияет на организм человека. Поэтому усилитель значительно уменьшает негативное воздействие.
Рэмо Orange-900
Усиление сигнала репитера распространяется на 75 кв.м, смартфон на одной подзарядке способен прослужить вам гораздо дольше. Устройство поддерживает 2G-стандарт, прекрасно подходит установке на даче. Корпус выполнен из ударопрочного пластикового материала, внешний вид привлекательный, поэтому прибор будет хорошо вписываться в интерьер помещения и не привлечет особого внимания. Подобная эстетическая неприметность сочетается с удачным набором функций, поэтому вы точно не найдете в нем минусов.
| Особенности установки | популярная модель, лучшее соотношение стоимости и качества |
| Производитель | Россия |
| Диапазон работы, в МГц | 900 |
Цена: от 4500 до 4900 рублей.
Плюсы
- привлекательный внешний вид;
- ударопрочный корпус;
- хороший набор стандартных настроек;
- крепкая фиксация и простота установки;
- работает на приличных по размеру площадях.
Минусы
- рассчитан только на 4-х абонентов;
- работает с минимальным входным сигналом.
Несмотря на ограничения, нам это устройство подошло лучше всего. Установили в комнате, при этом поначалу долго тестировали, меняли местоположение. В жилом помещении было несложно установить, тем более прибор выглядит неплохо, не бросается в глаза. Прекрасный пример хорошего качества и эффективности, я бы всем рекомендовал покупку именно этой модели. Из бонусов – проверенный производитель и гарантия на 1 год.
Антенна-усилитель 3g/4g рэмо bas-2343 flat xm mimo
Универсальная бюджетная модель для любого пользователя.
Турбаза, загородный дом, мотель и другие постройки с этим устройством без Интернета точно не останутся.
Оригинальный пластиковый корпус белого цвета оснащен двумя разъемами CRC9. USB-модем можно спрятать в герметичный бокс, защищенный от воды.
В комплекте идет длинный (10 метров) кабель с разъемом USB-A на конце.
Антенна крепится легко: при помощи зажима прямо к трубостойке или мачте. Гарантия дается на 12 месяцев.
Технические характеристики:
- ширина: 245 мм;
- высота: 87 мм;
- глубина: 275 мм;
- вес: 0.8 г;
- коэффициент усиления : 15 дБи;
- стандарты связи: GSM-1800, WCDMA-2100, LTE-2600;
- импеданс: 50 Ом.
Антенна для 3G/4G модема
Антенна MIMO 14 дБ, Кронштейн, Кабельная сборка 10м 3DFB x 2, Переходник x 2
от 4050 руб.
Подробнее
Невысокий коэффициент усиления не является проблемой по двум причинам:
- Основной прирост уровня сигнала в первую очередь происходит не от коэффициента усиления антенны (мощности антенны), а от того, что эта антенна находится в точке более уверенного приёма сигнала, чем сам модем! В своё время была реклама Мегафона с техническим подтекстом.
Рекомендация Мегафона по установке антенны для приёма интернет-сигнала.
- Скорость интернета зависит от качества сигнала, а не его мощности! А качество сигнала, т.е. по-научному отношение сигнал/шум — это степень прямой видимости между антенной и базовой станцией сотового оператора. Кстати, отсюда следует вывод, что чем выше повесить антенну, тем быстрее будет работать интернет.
Еще один плюс в пользу мультидиапазонной антенны — агрегация частот в стандарте 4G/LTE, т.е. сложение скоростей интернета с разных частот. Например, мы часто наблюдаем, что устройства, поддерживающие LTE cat.6 (категорию 6), работают одновременно с частотами 1800+2600 МГц или 800+1800 МГц, тем самым увеличивая скорость! Почти все современные стационарные роутеры Huawei поддерживают LTE cat.6, например, Huawei B315
Но если вы находитесь далеко от цивилизации, ближе чем в 15 километрах нет крупных населенных пунктов, федеральных дорог и сделать интернет – это уже решение задачи в принципе, то необходимо провести простые измерения вашим телефоном для подбора наиболее эффективной антенны именно в вашем случае. А как определить диапазон частот, можно почитать тут:
- Измерение уровней сигналов GSM, 3G, 4G с помощью Android версии 7.0 и выше.
- Измерение уровней сигналов GSM, 3G, 4G с помощью iPhone.
Сделать замер необходимо на улице (в идеале – с крыши дома), где на телефоне рядом со шкалой приёма покажутся знаки 3G, H, H+, 4G, LTE.
Диаграмма направленности антенны
Диаграмма направленности антенны — графическое представление зависимости коэффициента усиления антенны от направления антенны в заданной плоскости.
Приведем пример диаграммы направленности антенны с максимальным коэффициентом усиления 16 дБ:
Из диаграммы видно, что при отклонении от направления в сторону БС оператора на 30 градусов КУ падает в 2 раза, т.е. 8 дБ. А если неудачно направить под углом 25 градусов, то КУ станет всего 2 дБ.
Чем выше заявленный коэффициент усиления антенны, тем уже диаграмма направленности. Такова физика. В большинстве случаев, кто покупает антенны от 15 дБ, крайне редко точно ориентирует их в сторону БС! Поэтому не гонитесь за коэффициентом усиления, тем более не от него скорость зависит, как уже писалось выше. Также надо знать, что если 3G/4G сигнал является отраженным от рельефа местности, то антенна с более широкой диаграммой направленности поймает его лучше, чем с узкой. Да и недобросовестные продавцы всегда стараются продать антенну с бОльшим КУ дороже, хотя цена себестоимости практически та же.
Как ориентировать усилитель для интернета
Много информации и рекомендаций в интернете, как направлять антенны по таким параметрам, как мощность сигнала, RSSI, RSRQ, SINR CQI. Но в итоге нужно что? Максимальная скорость интернета. Ну и крутить, значит, надо по сервису www.speedtest.net с шагом 20-30 градусов, пока не найдёте то направление, при котором скорость будет максимальна. А если антенна с высоким коэффициентом усиления, то шаг необходимо будет уменьшить.
Неэффективные решения с пассивной антенной
Обзор одного из вариантов неудачного решения можно почитать тут. Скажем честно, вот так, как на фото ниже, будет работать лучше. А если вы находитесь в загородном доме, то поднимите свой 4G роутер на второй этаж и поставьте на подоконник. Возможно, и без различных усилителей обойдетесь.
Самый эффективный способ усилить 3G/4G сигнал.
Выводы по выбору железа для усиления интернета
- Антенну лучше использовать на все частотные диапазоны.
- Антенну ставьте как можно выше. По статистике, у нас в стране молния бьёт на 1 квадратный километр 2 раза в год, и если недалеко стоят деревья, то вероятность попадания 1 на миллион.
- При коаксиальных трассах длиной от 10 метров старайтесь использовать качественный кабель толщиной от 7 мм.
Выходная мощность репитера
Это способность устройства покрывать уверенным сигналом определенную площадь территории. А значит, выбор усилителя по мощности должен основываться на величине площади, на которой и планируется улучшать сотовую связь. Для дома, квартиры или офиса в 200-300 кв. м вполне достаточно будет репитера с мощностью в 100 мВт.
Усилитель с мощностью 250 мВт способен охватить территорию до 1000 кв.м, что подойдет для складских помещений, больших офисов или загородных коттеджей.
При покупке оборудования следует ориентироваться на устройство с небольшим! запасом мощности относительно своего помещения.
Как определить частоту, на которой приходит сигнал
Чтобы выбрать оптимальный усилитель сотового сигнала для офиса, дачи или квартиры, нужно определить:
- Уровень сигнала в точке установки антенны;
- Частоту сигнала и стандарт связи: GSM/UMTS/LTE.
Уровень сигнала можно прикинуть «на глаз», просто по столбикам в строке статуса мобильного телефона. Это самый простой и неинформативный способ. Куда интереснее зайти в инженерное меню телефона и посмотреть там более точные технические характеристики: уровень сигнала в децибелах и рабочую частоту. Более продвинутый способ – это использование специализированного оборудования с приглашением специалиста.
Как измерить сигнал на Android
На смартфонах под управлением операционной системы Андроид нужно войти в инженерное меню и зайти в раздел с информацией о сети. У разных производителей: Samsung, Huawei, Lenovo, BlackView, HTC и др., меню настроек отличаются. Ищите в интернете инструкцию по входу в инженерное меню именно для своего телефона.
×
Есть ещё один способ, нужно зайти в «Настройки -> Система -> О телефоне», или «Настройки -> Об устройстве -> Общая информация -> Статус SIM» (на Xiaomi).
Либо используйте любое приложение по запросу «частота сигнала сети», например «Network Cell Info» или «Сотовые Вышки Локатор». Последнее, кстати, определяет и показывает где и на каком расстоянии расположена сотовая вышка.
Как измерить сигнал на iPhone
На айфонах уровень сигнала смотрят в инженерном меню. Чтобы туда попасть, наберите в телефоне *3001#12345#* и нажмите кнопку вызова. Далее выберите тип сети: LTE/UMTS/GSM.
На следующем шаге заходите в пункт, соответствующий выбранному типу сети, в данном случае UMTS/3G:
И в итоге получаем необходимую информацию: качество, уровень и частоту сигнала.
Частотный диапазон можно определить по номеру канала ARFCN из этой таблицы:
Есть ещё важные условия для получения нужных результатов на iPhone. Убедитесь, что айфон подключён к сети нужного стандарта. Это можно узнать в строке статуса, но сначала выключите Wi-Fi
Затем обратите внимание на обозначение:
| Символ E или ничего | 2G |
| 3G,H, H+ | 3G |
| 4G, LTE | 4G |
Есть ещё один нюанс, чтобы проверить 2G или 3G сначала нужно отключить 4G. Для этого зайдите в «Настройки -> Сотовая Связь -> Параметры данных -> Включить LTE» и переключите LTE в положение «Выкл».
Почему в квартире может плохо ловить сотовая связь
Компании не могут учесть такие факторы, как будущую застройку местности, материалы, толщину стен зданий и общую электромагнитную обстановку. Из-за этого страдают некоторые абоненты.
Потенциальных причин отсутствия связи в квартире несколько:
- базовая станция (БС) оператора не добивает до вас;
- ваше устройство не поддерживает диапазон радиочастот, на которых работает сотовая компания;
- в районе вашего дома появился источник помех, который глушит сигнал.
Первая ситуация в списке случается чаще остальных. Она может быть связана с большой удаленностью передатчиков оператора, их малой мощностью или с особенностями вашего расположения, например, сотовая связь часто не ловит в подвальных помещениях.
Второй пункт списка актуален во время ввода в эксплуатацию новых стандартов связи. Например, в 2014-2016 гг. в РФ стартовала работа сетей 4G. В Китае они появились раньше. Китайские компании продавали на российский рынок смартфоны, которые использовали радиочастоты, еще не освоенные поставщиками услуг связи России. Покупатели получали 4G-смартфон, заведомо не способный ловить LTE в России.
Ситуация, описанная в последнем пункте списка, случается реже всего. Операторы сами замечают проблемы в эфире и направляют заявку в государственные органы на поиск и устранение радиоэлектронных средств-источников помех. Виновников штрафуют, а качество услуг связи восстанавливается без вашего вмешательства.
Когда сотового сигнала недостаточно, логично попробовать его усилить.
Популярные модели
Стоит выделить несколько интересных и доступных моделей из всеобщей массы усилителей сигнала для сотовой сети.
Orange-900
Производитель устройства — Саратовский электромеханический завод. На сайте завода усилитель стоит 8400 рублей. Это домашний комплект для усиления сигнала сотовой сети в квартире. Поддерживаемый стандарт связи — 2G на частотах 880-960 МГц. Максимальная зона покрытия составляет 75 м². Коэффициент усиления — 40 дБ. Довольно простой комплект для квартиры.
Мощность устройства на «глаз» можно определить по антенне. Чем она меньше, тем слабее принимает сигналФОТО: onlinetrade.ruOrange-900
Titan-1800
Более дорогой комплект усилителя сигнала сотовой сети за 10000 рублей. Работать устройство может в сетях 2G и 4G на частоте 1800 МГц. В комплекте имеется репитер, две антенны переходники и кабели. Максимальный коэффициент усиления находится на отметке в 78 дБ. Усилитель рассчитан на покрытие в 350 м², то есть прекрасно подойдёт для больших частных домов. Комплект защищён от перегрузок, самовозбуждения и обладает автоматической регулировкой усиления. Мощность устройства составляет 100 мВт.

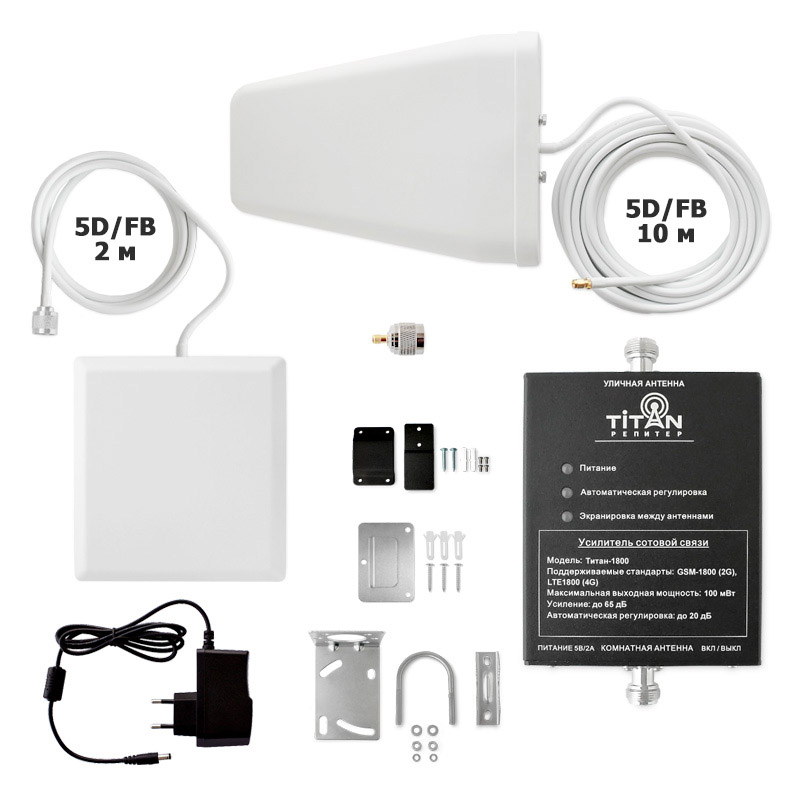

Комплектация у модели довольно богатая ФОТО: vegatel.ruTitan-1800
Vegatel AV1-900E/3G-Kit

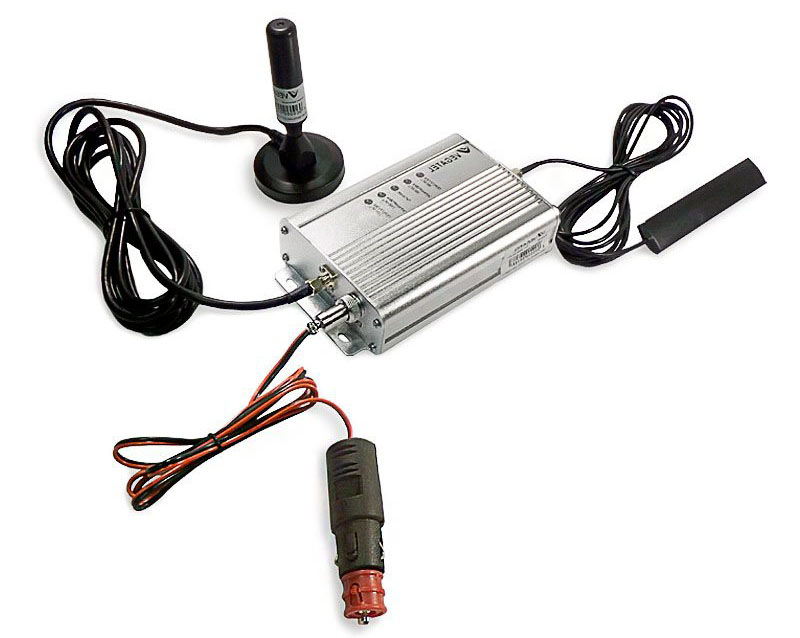

Интересное устройство для усиления сигнала сотовой связи в автомобиле. Поддерживает работу в двух основных стандартах связи — 2G и 3G на частотах 900 и 2100 МГц. Максимальное усиление сигнала всего комплекта — 61 дБ, внутренней антенны — 3 дБ, внешней — 5 дБ. Установка в автомобиле выглядит точно так же, как и для помещения. Устанавливаются две антенны — одна внутри машины, другая снаружи, а между ними репитер. Как итог — внутри появляется стабильная сотовая связь.
Автомобильный усилитель компактен и питается от прикуривателя
Baltic Signal BS-GSM/3G-75
Мне нравится1Не нравится
Уникальный двухдиапазонный прибор (900 и 2100 МГц). Данная характеристика делает устройство универсальным. Операторы владеют сетью приемопередающей аппаратуры, поэтому владельцы точно сумеют настроить прибор под потребности сотовой связи и будут обеспечены полноценным и качественным сигналом 24/7. Усилительный комплекс собирается, у пользователя есть возможность приобрести дополнительно 2 кабеля и 2 антенны, таким образом сделав абсолютно эффективную модель без недостатков. Усилитель покрывает более 1500 кв.м! Вы знали, что иногда соседи могут глушить вашу связь? Читайте про глушилки сотовой связи.
| Страна-производитель | Россия |
| Рабочий диапазон, в МГц | 900, 2100 |
| Основные характеристики | два рабочих диапазона, прочный корпус из металла |
Цена: от 32900 до 34000 рублей.
Плюсы
- покрывает более 1500 кв.м;
- доступна дополнительная усиленная сборка;
- корпус выполнен из ударопрочного и долговечного металла;
- работа в двух диапазонах в зависимости от потребностей пользователя;
- согласование со многими мобильными операторами;
- автоматический контроль показателей;
- защита от перегрева и пыли.
Минусы
не найдено.
Недостатков с технической точки зрения не нашел, но меня немного покоробила стоимость. Хотя покупка была необходимой и запланированной, пришлось взвесить все за и против. Сейчас я, естественно, не жалею, но тогда, во время выбора, было много вопросов. Решил все же купить и не пожалел. Позже на предприятии тоже обсуждали вариант установки усилителей, поскольку находимся за чертой города, и нужно периодически пользоваться дополнительными устройствами. Купили и туда, все довольны.
Виды усилителей сотовой связи
Такая техника называется GSM-репитерами или ретрансляторами. Устройство включает в себя несколько технических комплектующих, которые создают функциональный модуль, способный усилить сигнал сотовой связи.
Различают такие разновидности:
- Пассивные. Чаще всего представлены в форме антенны, которая способна усиливать 3G/4G интернет без звонков. То есть для улучшения мобильной связи они не подходят. Но так аудиовызовы очень хорошо осуществляются через дополнительные приложения для телефона, использующие интернет.
- Активные (репитеры, ретрансляторы, бустеры). Представляют собой двусторонние устройства для улучшения качества сотового сигнала, подходят для усиления мобильной связи с целью осуществления голосовых вызовов.
Устройство и комплектация усилителя сигнала GSM
Стандартная комплектация включает в себя:
- репитер;
- внешняя антенна, которая работает снаружи, чтобы обнаруживать поступающий сигнал;
- внутренняя антенна, располагаются внутри, чтобы взаимодействовать с пользовательской техникой — смартфоны, модемы, планшеты, роутеры и т. д.;
- кабели, разъёмы, распределители и прочие вспомогательные элементы.
Усилитель сигнала может быть одно- или двухмодульным. Последний тип представляет собой устройство из двух частей, одна из которых принимает сигнал, а вторая — создаёт область покрытия в пределах выделенной территории (помещения, здания). Два модуля соединяются между собой кабелем, и приёмный всегда находится вне помещения, чтобы принимать сигнал без препятствий.
GSM-усилители с одним модулем подразделяются на две группы:
- наружная — специальный экран, сокращающий количество помех и обеспечивающий более качественный прием сигнала от базовой сотовой станции (функционируют в широком спектре частот, но имеют низкий уровень усиления);
- внутренняя — представляют собой внешние антенны, подключающиеся к модему через шнур и USB-разъем, что удобно при наличии стационарного рабочего места, поскольку модем подсоединяется к персональному устройству (лучше усиливают и минимизируют излучение техники, способствуют экономии энергии, но работают с меньшим количеством частот).
Как выбрать репитер
Рабочая частота ретранслятора
На текущий момент мобильные операторы Мегафон, МТС, Билайн, Vodafone, Киевстар, Теле-2 и др. работают в нескольких стандартах: 2G, 3G, UMTS, 4G, LTE. Эти стандарты функционируют в определённых частотных диапазонах: 450, 800, 900, 1800, 2100 и 2600 МГц. Например, для обычной голосовой связи используется технология 2G на частотах 900 и 1800 МГц.
Соответственно, если нужно принять и усилить слабый сигнал в загородном или сельском доме, выбирайте репитер стандарта GSM900, как самый дальнобойный. А вот для работы интернета в офисных помещениях в черте города в сетях 3G и 4G подойдёт репитер на частотах 1800, 2100 и 2600 МГц.
Учтите, что в характеристиках репитера указана частота усиления, а не стандарт 2G, 3G, 4G и т.д. Поэтому для одновременной голосовой связи и интернета, выбирайте мультидиапазонные устройства, они работают на двух и более частотах сразу. Для высокоскоростного интернета больше подойдёт антенна с модемом и роутером.
Выходная мощность репитера
Репитер создаёт зону покрытия вокруг себя, и радиус этой зоны напрямую зависит от выходной мощности устройства. К примеру, передатчик мощностью 100мВт покроет площадь около 200-300 квадратных метров с учётом стандартных стен и перекрытий. Этого вполне достаточно для среднестатистической дачи, квартиры и офиса. А вот 250-300 мВт хватит для охвата от 500 до 1000 кв.м, чего будет достаточно даже для территории сельскохозяйственных угодий.
×
Когда покупают усилитель мобильной связи, учитывают небольшой запас по мощности, ведь вы не можете точно знать коэффициенты затухания стен или считать параметры базовой станции неизменными в будущем.
Достаточно запаса в 5-10%, поскольку сильно мощный усилитель вызовет помехи на оборудовании оператора, а это чревато штрафами от Роскомнадзора!
Мощность обозначается в милливаттах (мВт) или dBm. Эти величины конвертируются между собой по формуле или таблице:
| dBm | мW |
| 1 | |
| 1 | 1,3 |
| 2 | 1,6 |
| 3 | 2 |
| 4 | 2,5 |
| 5 | 3,2 |
| 6 | 4 |
| 7 | 5 |
| 8 | 6 |
| 9 | 8 |
| 10 | 10 |
| 11 | 13 |
| 12 | 16 |
| 13 | 20 |
| 14 | 25 |
| 15 | 32 |
| 16 | 40 |
| 17 | 50 |
| 18 | 63 |
| 19 | 79 |
| 20 | 100 |
| 21 | 126 |
| 22 | 158 |
| 23 | 200 |
| 24 | 250 |
| 25 | 316 |
| 26 | 398 |
| 27 | 500 |
| 28 | 630 |
| 29 | 800 |
| 30 | 1000 |
Чем больше одновременно разговаривающих телефонов, тем меньше реальная выходная мощность. Например, для 4 входящих каналов, мощность упадёт на 3 дБм.
Коэффициент усиления репитера
Коэффициент усиления (КУ) показывает на сколько децибел будет усилен сигнал от внешней антенны, но не всё так просто. Так как в тракте усиления участвует не только сам репитер, то при выборе КУ учитываются также:
- Коэффициенты усиления внешней (донорной) и внутренней (сервисной) антенн;
- Затухание сигнала на проводах от внешней антенны до репитера. Чем длиннее провода, тем толще должно быть поперечное сечение;
- Непосредственно, уровень сигнала сотовой сети.

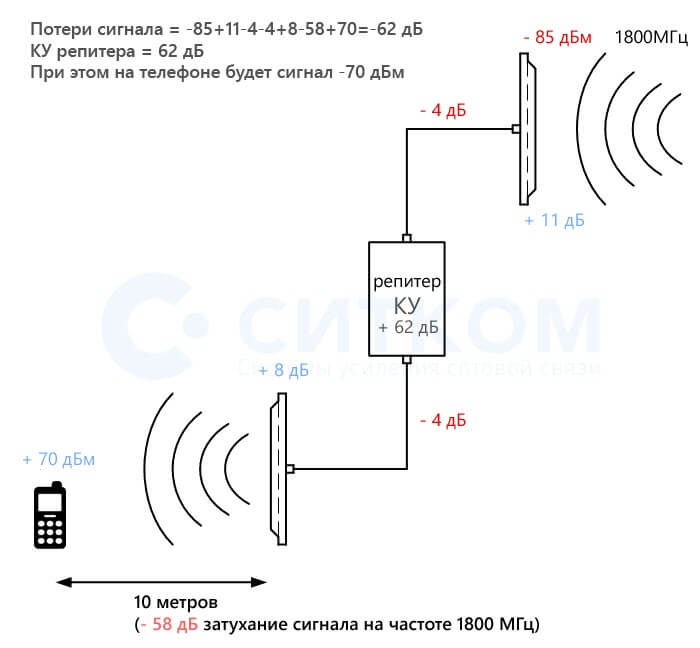

Чтобы получить необходимый КУ репитера, нужно сложить КУ антенн и вычесть потери на проводах, а также значения качества сигнала сотовой сети.
Для ресторанов, офисов и магазинов оптимальный КУ=60-75 дБ. А вот для загородных участков лучше присмотреться с репитерам с КУ от 75 до 80 дБ.
В ретрансляторах применяют технологию автоматического регулирования усиления. АРУ выравнивает уровень сигнала: низкий уровень усиливается больше, высокий сигнал усиливается меньше.
Амплитудно-частотная характеристика
Усилители 2G/3G/4G работают в конкретном рабочем диапазоне частот, например 890-915 Мгц, и имеют уникальную АЧХ. Это означает, что коэффициент усиления нелинеен, т.е. на границах диапазона усиление меньше. Какие-то каналы сотовых операторов будут работать чуть хуже, чем другие. В характеристиках нет графика АЧХ, но указан уровень неравномерности. Например, ±3 дБ фактически означает, что на границах диапазона КУ завален на 3 дБ. Особенно это касается дешёвых китайских репитеров, где реальный завал может быть ещё больше.
Установка усилителя сотовой связи
Самый простой способ — покупка репитера. Еще понадобится коаксиальный кабель, блок питания, внешняя и внутренняя антенна.
Сначала собирают и монтируют на крыше внешнее устройство. Мачта высотой 15-2 метра будет идеальна. Перед установкой необходимо выяснить расположение ближайшей вышки оператора, чтобы развернуть антенну в ту сторону. Высокие преграды на пути радиоволн не приветствуются.
Коаксиальным кабелем внешнюю антенну подключают к репитеру, установленному в доме. Обычно довольно легкий прибор крепят к стене саморезами. Главные условия — отсутствие прямой видимости между элементами-улавливателями (наличие преград в виде стен). Оптимально большое расстояние между антеннами — минимум 10 метров. Промежуток этот можно уменьшить, если их разделяет бетонная стена.
Точно так же устанавливают внутреннюю антенну. Ее и усилитель сигнала крепят там, где хозяева чаще разговаривают по телефону. Последние этапы — присоединение системы к блоку питания, проверка корректности всех соединений, включение усилителя в сеть.
Недорогие ретрансляторы полностью готовы к работе. Более «продвинутые» модели имеют дисплеи, а также переключатели, предназначенные для настроек мощности, частоты приема. В этом случае самостоятельные работы не рекомендуются, так как тонкая настройка требует присутствия специалиста.
Разновидности усилителей сотовой связи
Весьма условно усилители делятся на пассивные и активные. Условность здесь в том, что пассивный усилитель по своей сути представляет собой всего лишь две антенны. Теоретически такое устройство можно собрать из подручных материалов. Однако под силу это скорее радиолюбителям и инженерам, так как сложность расчётов обмоток и витков, а также тонкость настройки антенн сводит все усилия на нет. Практически все модели усилителей, представленных сегодня на рынке — активные. Они не требуют тонкой настройки, не создают помех и гарантируют устойчивый сигнал.

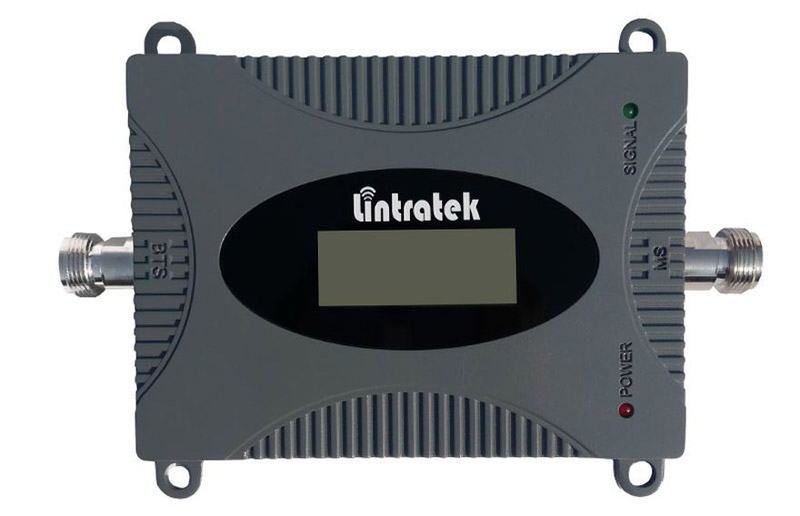

Репитер чаще всего выглядит так
Их устройство и принцип работы мы уже описывали ранее — это внешняя, внутренняя антенна и устройство между ними, гарантирующее чистоту и усиление сигнала.
А вот об их характеристиках и возможностях можно рассказать подробнее.
Для начала стоит уточнить, что усилитель можно купить как в комплекте, так и по отдельности. Наиболее важными характеристиками и параметрами обладает репитер. В основном, по нему и подбирается необходимый комплект усиления. Перечислим наиболее значимые параметры:
- поддержка стандартов связи. На сегодняшний день все базовые станции в России работают на частотах 450, 800, 900, 1800, 2100 и 2600 МГц. 2G может использовать 900 и 1800 МГц, 3G – 900 и 2100 МГц, 4G – 800, 1800 и 2600 МГц. Обычно производители усилителей явно указывают какие стандарты поддерживает устройство. Например, 3G 900 или просто: 2G, 3G и 4G;
- выходная мощность. Указывается в мВт или дБ. Характеризует мощность сигнала, исходящего от внутренней антенны. Она тесно связана с площадью покрытия. Чем выше мощность, тем больше площадь покрытия. Например, репитер на 100 мВт должен покрывать площадь в 200-300 м²;
- коэффициент усиления. Показывает насколько будет увеличена мощность входящего сигнала. Чем выше, тем лучше. Но и дороже. Для квартир рекомендуется коэффициент в 60 дБ, для частных домов — 75—80.
Остальные характеристики так или иначе связаны или коррелируют с этими. То есть, перечисленных параметров вполне достаточно, чтобы определить подходящее для себя устройство.
Комплект репитер gsm 3g усилитель сигнала telestone 900 2100 мгц с панельной антенной крокс
Удобная система для передачи данных по разумной цене.
Покрывает площадь в 300 кв.м. Укомплектована панельной антенной Крокс КР-15 (либо идентичной Antex Nitsa-5) с большим коэффициентом усиления 15 dBi.
Увеличенные показатели техники дают усиление сигнала, а также возможность работы с отраженными сигналами, при нахождении объекта в низине, лесополосе и при наличии иных препятствий.
Есть удобный информационный дисплей. КСВ в рабочем диапазоне частот, не более 1.5.
Технические характеристики:
- сопротивление: 50 Ом;
- масса: 1000 кг;
- тип ВЧ-соединения: N -Female;
- ДxШxВ: 300.00×300.00×300.00 мм.
