Печь камин своими руками из кирпича: чертежи и процесс кладки

Необходимые материалы

Пред тем как правильно сделать камин своими руками, вам понадобится рассчитать, закупить и подготовить следующие материалы:

  • Необходимое количество красного огнеупорного кирпича;
  • Для выкладки элементов конструкции в области топочной камеры (внутренние стенки) и некоторых частей дымохода, вам понадобится огнеупорный шамотный кирпич. В среднем, в зависимости от выбранной модификации, его может потребоваться от 30 до 250 единиц;
  • Для качественного сцепления между собой кирпича, нужно подготовить специальный раствор на основе глины, так как именно она хорошо выдерживает высокие температуры, при этом не образует трещин и со временем не крошится. Профессионалы в данном случае отдают предпочтение боровичевскому составу;
  • Фурнитура также покупается в специализированных магазинах или изготавливается на заказ. Предпочтительней покупать изделия, изготовленные из чугуна (понадобится дверца, колосник, поддувало, крепежи, плитка);
  • Для того чтобы выполнить любое закрепление, используется проволока. Асбест, станет хорошей и надёжной прокладкой и располагается между кирпичами и чугунными элементами.

Самая простая отопительная конструкция

Самая простая отопительная конструкция, сложить которую можно без составления сложной порядовки

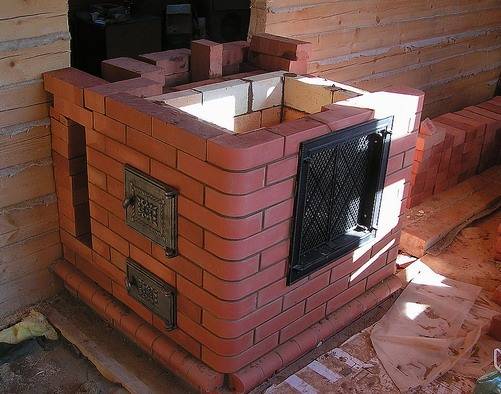

Миниатюрная печка полностью сложенная из шамотного кирпича

Миниатюрная печка полностью сложенная из шамотного кирпича

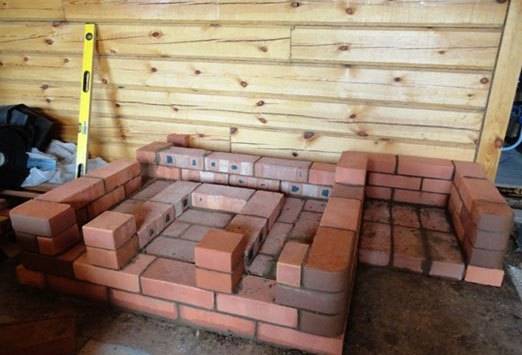

Внутренняя часть топочной камеры выкладывается шамотным кирпичом

Внутренняя часть топочной камеры выкладывается шамотным кирпичом

Дверцы, колосник и другая фурнитура приобретается заранее

Дверцы, колосник и другая фурнитура приобретается заранее

Кирпич имеет большой вес

Кирпич имеет большой вес, именно поэтому установка производится только на заранее подготовленный фундамент

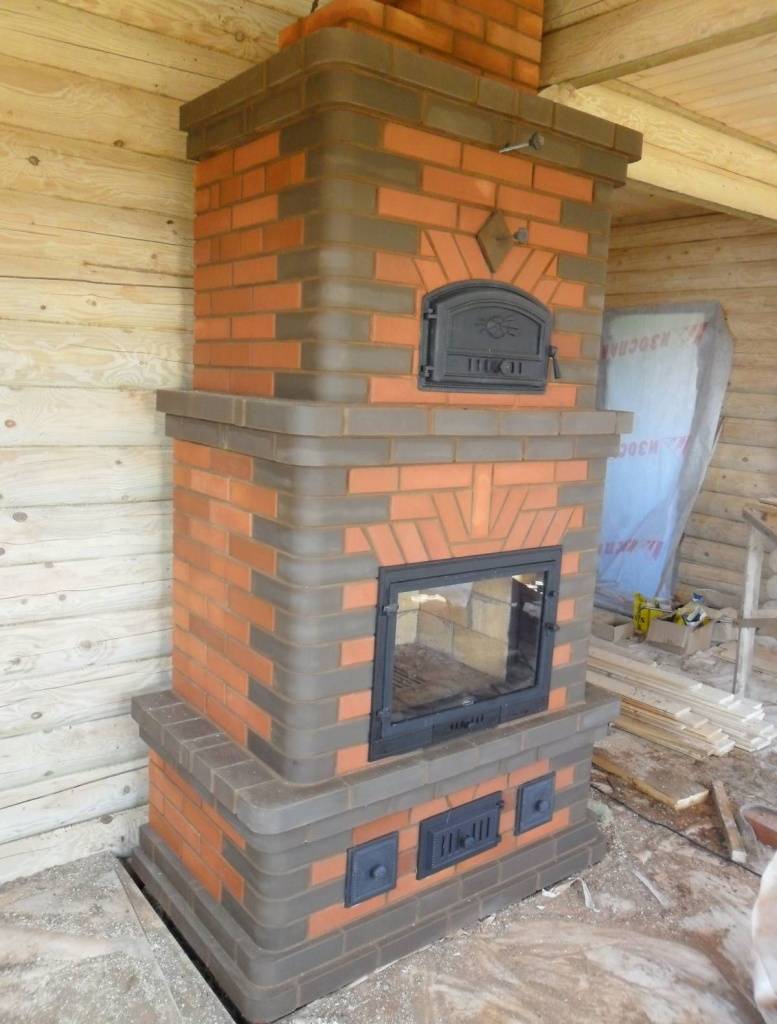

Даже самые небольшие конструкции могут отличаться хорошей функциональностью

Даже самые небольшие конструкции могут отличаться хорошей функциональностью

Подробней ознакомиться с особенностями установки и монтажа вы можете, просмотрев видео в этой статье.

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции

Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности

Даже небольшое количество попавшего воздуха остановит циркуляцию.


Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Какими бывают печи камины

При решении вопроса о том, как построить печь камин, исходят из своих возможностей и предпочтений.

По своей конструкции печи камины можно разделить на два типа:

  1. Печь камин с двумя топками. Эту конструкцию выбирают, если позволяет площадь. Многие проблемы, связанные с отоплением, обеспечением загородного дома горячей водой и приготовлением пищи решит мощная многофункциональная кирпичная печь камин. В ней можно предусмотреть не только варочную панель, духовой шкаф и бойлер для воды, а так же возможность подключения к водяному контуру. Камин может стать приложением к отопительно-варочной печи, объединившись с ней общим дымоходом. Таким образом, у сооружения получится две топки, и можно будет топить камин и печь одновременно, либо по отдельности.
  2. Печь камин с единственной топкой. Подойдёт для небольшого дачного домика. Это отопительное устройство ещё называют модернизированной «шведкой» или «голландкой». Представляет собой современный вариант компактной отопительной печи с увеличенным по размеру топочным отсеком, с дверкой из жаропрочного стекла.

Большое значение имеет пространственная компоновка конструкции. Схема кладки печи с камином во многом зависит от планировки помещений.

Среди всего конструктивного многообразия можно перечислить несколько разных видов:

  • односторонние (каминная и печная топки на одной линии)
  • двухсторонние (топки камина и печи с разных сторон);
  • угловые;
  • Т-образные по форме.

Если речь идёт о небольшом сооружении, можно ограничиться дверкой из огнеупорного стекла в единственной топке.

Конструкция камина с воздушным отоплением

Традиционно, воздушный камин состоит из следующих элементов:

  1. Каминная топка.
  2. Портал.
  3. Воздушные патрубки, которые повышают тепловую эффективность агрегата.
  4. Кожух для камина, который распределяет тепло.
  5. Вентилятор.
  6. Фильтр.
  7. Вентиляционные решетки.
  8. Подставка под топку.
  9. Распределитель и воздушные тройники.

Преимуществом такого отопления является то, что его можно реализовать в районах, отдаленных от благ цивилизации. Там, где не предусмотрено электричество. И вместе с тем, одним камином можно обогреть достаточно большой дом в несколько комнат.

Воздушный кожух для камина

Наличие двух этажей потребует добавить к стандартной схеме обустройства воздушного камина специальный насос, который будет выполнять принудительную циркуляцию теплого воздуха.

Воздушный обмен тепла протекает по закрытому циклу.

Варианты переделывания

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

  • Надстройка полностью демонтируется от потолка до пола;
  • Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
  • Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
  • Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Варианты переделки печи в камин

Как делается камин из печи? Вариантов здесь несколько, многое зависит от исходного состояния конструкции. Самый простой вариант того, как из старой печи сделать камин, заключается в том, что надо просто обновить топку, немного расширить ее до приемлемого размера, после чего поставить специальную стеклянную дверцу, которая еще называется финской.

Такой вариант самый простой, тут не надо вносить изменения в конструкцию, она остается прежней, но саму печь обязательно требуется почистить. Новая дверца сделает конструкцию максимально похожей на камин, а если еще и выполнить декоративную облицовку, например, при помощи изразцов либо мраморной плитки, то схожесть с камином будет максимальной.

Есть еще варианты, как сделать камин из обычной печи. Самый дорогой и сложный — разборка старой конструкции и сборка новой. Сначала печь демонтируется, после чего требуется осмотреть основание, возможно, будет нужна новая подсыпка песка. После этого на поверхность настилается слой гидроизоляции из рубероида, выполняется новая кладка по выбранной схеме.

Процесс работы в данном случае выглядит таким образом:

  1. Старая печь демонтируется, основание осматривается на предмет повреждений.
  2. Выполняется кирпичная кладка подиума, который необходим для защиты основания от высоких температур при сжигании дров.
  3. Согласно приготовленной схеме выполняется кладка камина, которая ничем не отличается от обычной. Для этого применяется специальный печной и огнеупорный кирпич. Сама топка может иметь различные размеры, рекомендуется установка стеклянной дверцы, которая не только увеличит теплоотдачу, но и сделает использование камина более безопасным. Пол вокруг такой конструкции надо выложить при помощи огнеупорного материала, например керамической либо каменной плитки. Поверхность камина декорируется разными отделочными материалами, из самых стильных необходимо отметить изразцовую плитку, которая идеально подходит для любого интерьера.

Конструкционные элементы

Чтобы построить простой камин из кирпича своими руками, нужно знать, из каких частей он складывается, и их назначение. Элементами являются:

  1. Топка – второе название – топливник. Это внутренняя ниша, в которой происходит горение топлива. Она выполняется из огнеупорных компонентов.
  2. Под. Элемент камина, расположенный под топкой. Также выполняется из огнеупорных компонентов.
  3. Колосниковая решетка. Устанавливается в под. Предназначена для создания воздушного пространства между основанием и топливом, удержания топлива и циркуляции воздуха.
  4. Зольник. Располагается под топкой. Служит для сбора остатков горения и золы. Изготавливается из металла.
  5. Площадка. Необходима для предотвращения попадания искр или горящих частей топлива на пол. Дополнительно выполняет декоративную функцию.
  6. Зеркало. Это задняя наклонная стенка. Она необходима, чтобы тепло из топливника отражалось внутрь комнаты. Занимает верхнюю, третью часть тыльной стороны.
  7. Дымовой зуб. Расположен с обратной стороны зеркала. Другое название – дымовой карниз или гусак. Не позволяет воздуху изменить направление движения и не допускает попадание дыма внутрь здания. Предотвращает выпадение сажи.
  8. Дымовой накопитель. Может называться хайло. Предназначен для сбора отходов горения из топки.
  9. Дымоход. Канал для отвода отходов горения за пределы здания.
  10. Дымовая горловина с отводом. Элементы, предназначенные для прохода отходов горения из дымового накопителя в дымоход.
  11. Дымоходный засов. Имеет дополнительное название шибер. Предназначен для регулировки тяги в дымоходе. Если он не эксплуатируется, то засов закрывает проход холодных потоков воздуха внутрь здания.
  12. Портал. Является элементом декора, чаще выполняется в форме полос.

Конструктивные элементы камина.

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, ммПлощадь помещения
12 м215 м220м225 м230 м240м2
Ширина портала400500600700800900
Высота портала420490560630700770
Глубина топки300320350380400420
Высота задней стенкине менее 360
Ширина задней стенки300400450500600700
Высота дымосборника570600630660700800
Сечение дымохода с шероховатой внутренней поверхностью140*270140*270270*270270*270270*400270*400
Сечение дымохода с гладкой внутренней поверхностью140*140140*270140*270270*270270*270270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Какие проблемы могут возникнуть у данного устройства

У печей-каминов есть несколько недостатков. А именно:

  1. Неравномерное прогревание помещений. Теплый воздух скапливается наверху, а низ плохо протапливается.
  2. Необходимо периодически «подкармливать» топливом, чтобы тепло сохранялось надолго.
  3. При длительном «простое» копится пыль. А при прогревании она горит и дает неприятный запах.
  4. Некоторые модели имеют слишком высокую цену.

Печь-камин — удивительное и многофункциональное устройство, которое украсит и наполнит теплом любой дом

Но при выборе важно учитывать размеры помещения, чтобы он не мешал проходу и равномерно прогревал весь объем. Дымоход должен быть изолированным, иначе в помещение будут попадать гарь и сажа.

Как сделать отопительную печку самостоятельно?

Пошаговая инструкция сооружения дровяной печи для дачи или частного дома своими руками:
Из металлических уголков сделайте прямоугольную раму на ножках, которая будет исполнять роль основания для отопительного агрегата. После этого надежно прикрепите ее к полу.
Наверх рамы уложите лист металла.

Чертеж металлической отопительной печки

Соорудите ящик из листов металла, который будет исполнять роль камеры для дров. Топка должна иметь двойные стенки, чтоб повысить продуктивность печки. Также разделите ее внутреннюю поверхность на две части и установите заслонку. В первом отсеке будет происходить процесс горения дров, а во втором – накапливание и отвод дыма.

Установите на топку дверцы, после чего произведите ее монтаж на подготовленное основание. Когда топка готова, приступайте к устройству дымохода. Его можно сделать из труб. Их нужно стыковать между собой при помощи раструбов, а все швы смазывать термостойким герметиком. Чтобы сделать изогнутую часть, воспользуйтесь коленом.

Дымоход для самодельной печи

Дымоход крепите к стене хомутами и кронштейнами.Чтоб готовая печь обладала высокой пожаробезопасностью, тщательно заизолируйте узлы перехода дымохода сквозь перекрытие. Сделайте это при помощи базальтового картона и стекловаты.

Покройте стенку, которая находится за камином, термостойким материалом. Ту же операцию произведите для пола около отопительного прибора.

На завещающем этапе можете облицевать печь.Самодельные дровяные печки нужно размещать в месте, где можно обеспечить постоянный приток воздуха.

Несколько способов переделки

Если печь досталась вам при покупке дома в качестве приданного, то, скорее всего, вы понятия не имеете, какую внутреннюю структуру имеет данное устройство. Поэтому без частичной разборки здесь не обойтись. Чтобы определить, какие элементы можно оставить без изменения, а какие необходимо видоизменить, начинайте разбирать печь аккуратно, снимая каждый кирпич. Материал, который остался в целом состоянии, можно использовать повторно, поэтому рекомендуется его складывать отдельно.

Уже прохождение нескольких рядов даст полную картину устройства дымного канала. На этом этапе придется определить, оставите ли вы дымоход в том же виде или возведете каминный вариант, который представляет собой обычный вертикальный канал.

Сопоставив схему реального устройства с наиболее подходящим проектом камина, определитесь, какая часть кладки останется нетронутой. Оцените возможности видоизменения рядов и после этого приступайте к чистке всех полостей корпуса. Почистить печь в разобранном состоянии гораздо легче, чем в действующем.


Отреставрированное кирпичное сооружение

Каждый кирпич следует очистить от старого раствора и сажи. Если необходимо, то можно использовать воду. Эти кирпичи, скорее всего, непригодны для кладки внешних слоев, так как современные материалы более эстетичны и привлекательны. Зато при монтаже дымохода они будут незаменимы.

В случае когда невозможно вникнуть в схему и после частичной разборки картина не проясняется, придется продолжать разбирать печь. Если в кладке имеется множество повреждений, то их устранение может оказаться более трудоемким и дорогим занятием, чем возведение нового камина. Эта идея и составляет основу второго способа, как переделать печь в камин. Нужно будет разобрать печь полностью до нижних рядов основания

Демонтаж должен осуществляться с особой осторожностью, так как сажа, попавшая на кожу и в органы дыхания, вызывает раздражение

Разбирая печь, не стоит жалеть о конструкции. С большим количеством трещин она бы доставила массу проблем. Уже одно существование фундамента и основания является огромным наследством, которое оставила печь для камина. Тщательно исследовав состояние основы, можно на ней производить монтажные работы. Но проверка не заключается только в контроле целостности. С помощью уровня необходимо убедиться в горизонтальной ориентации плоскости.

Оставшийся фундамент указывает на границы каминного комплекса. С такими габаритами удастся возвести не просто декоративный элемент, а настоящий функциональный камин с варочной плитой для приготовления пищи. Кроме того, что топку необходимо будет выполнить согласно размерам, вычисленным по параметрам комнаты, сразу сориентируйтесь с расположением дымохода, чтобы он как можно ближе выходил к существующему отверстию в крыше дома.

Камин, сделанный из печи при полной или частичной ее разборке, может кардинально поменять стиль планировки помещения. В некоторых случаях печь претерпевает минимальные изменения. В основном они касаются размеров топки. Тогда есть смысл сохранить ее в первозданном виде, украсив росписью народного творчества. Естественно, для этого используются современные материалы, которые не оставляют следов и сохраняют свой вид после длительной эксплуатации.

Следует отметить, что с помощью подобных решений можно решить две важные задачи: обустроить камин и сохранить в доме память о русских умельцах. Ведь русская печь отличается от конструкций других стран наличием лежанки. Эту лежанку можно оставить для декора, а можно превратить в действующий узел камина.

Виды печек

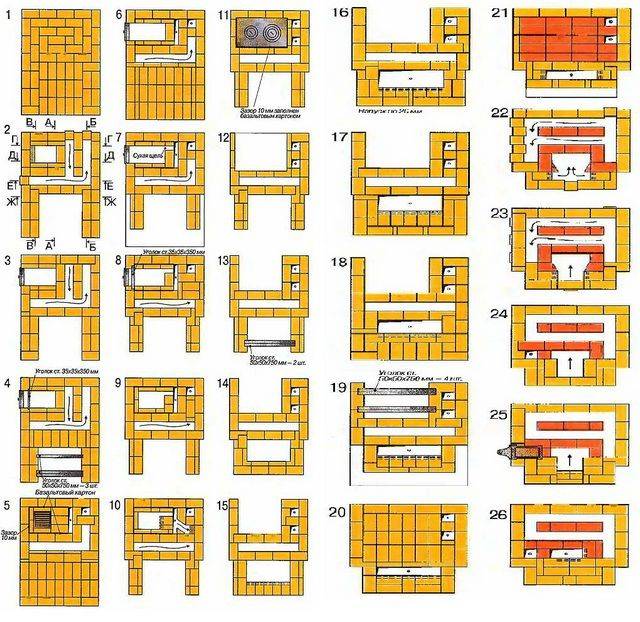

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа. Отопительно-варочная печка
Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Дымоход

Дымоход может выходить в любой точке крыши и имеет несколько расчетных параметров. Они определяют следующие условия:

  1. При выходе наружу крыши возле конька, дымоход должен превышать его не менее, чем на 50 см.
  2. Высота дымохода, начиная от колосников, должна быть не менее 5 метров и не превышать 10 метров. Увеличение высоты трубы повлечет увеличение тяги и увеличит расход топлива без эффективной теплоотдачи.
  3. Поперечное сечение дымохода должно быть меньше площади топки в 9-12 раз.

Величина сечения дымохода зависит не только от высоты трубы, но и от ее формы. Прямоугольный дымоход может создавать вихри, которые мешают тяге. Идеальным считается дымоход круглой формы.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

  • рулетка;
  • лопата и лом;
  • горелка;
  • болгарка;
  • сварочный аппарат;
  • рубероид;
  • песок;
  • 10-миллиметровый армирующий прут;
  • раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Готовые печки из металла

Если сделать печь для отопления своего дома или дачи своими руками вам не под силу, купите готовый прибор, который будет обладать не меньшей продуктивностью и функциональностью. Самые популярные производители, которые выпускают дровяные печки для индивидуального пользования:

Traforart – камины данного производства оборудованы элементами, которые снабжают воздух извне, а также функцией вторичного дожига;

Новая продукция TraforArt

  • Boley – выпускает модели как в классическом исполнении и стиле хай-тек. Многие агрегаты оборудованы стеклянными дверцами. Печь Boley может быть облицована мрамором, гранитом, разнообразными металлическими сплавами;

  • Cheminees Philippe – европейский производитель, который выпускает камины как самые простые, так интересной формы в стиле авангард;

  • Fugar – изготовляет металлические печки средней ценовой категории. Самыми востребованными считаются подвесные модели или с центральным расположением;

  • Мета – имеют достаточно демократичную цену. Печь Мета снабжена стеклокерамической дверцей, вместительной топкой, а некоторые модели варочной панелью.

Камин из металла своими руками: чертежи, как основная деталь

Загородный дом или дачу очень сложно представит без очага. Однако, к большому сожалению, камин из кирпича, который способен внести ноту привлекательности в интерьер, выдвигает большой ряд условий, который бывает очень сложно выполнить. Для того чтобы осуществить свою мечту, можно установит металлический камин. Но если вы хотите создать его своими руками, вам обязательно потребуются соответствующие чертежи.

Перед тем как приступить к сооружению камина, стоит выполнить его чертеж на бумаге, указав размеры всех элементов

При планировке и составлении чертежа, обязательно учтите, что для камина потребуется некоторое свободное пространство, и конечно же качественный фундамент дома. Все детали очень важны, ведь только при соблюдении всех правил, камин сможет порадовать вас настоящим, живым огнем.
