Теплый пол на балконе своими руками: инструкция по монтажу

Комплектация теплого водяного пола

Что нужно приобрести для монтажа теплых водяных полов? Подробно остановимся на каждом элементе этой схемы.

Варианты материала труб для устройства водяного пола

Какие трубы используются для водяных теплых полов? 1. Медные трубы – самые прочные и долговечные. Срок службы 50-200 лет. Поэтому эти трубы самые дорогие. О качестве медных труб говорит тот факт, что в Германии 80 % труб ставят из меди.

При помощи таких фитингов собирают металлопластиковые трубы

2.Трубы из металлопластика

Сейчас на рынке появилось много поддельных разборных фитингов, они стали рассыпаться, что снизило привлекательность труб из металлопластика. Поэтому если будете использовать разборные фитинги, следите за тем, чтобы не выбрать поддельные.

И отдельно изучите, как правильно прикручивать фитинги. Иначе они дадут течь.

Для технологии “Пресс” требуется пресс-машина, которая стоит от 1000 евро, что также снижает доступность металлопластиковых труб. Да и стоимость самих труб довольна высока. Правда, они требуют меньше отводов, что позволит сэкономить. Ещё они гибкие, их можно гнуть руками, они прекрасно удерживают форму.

Алюминиевый наружный слой делает трубы из металлопластика прочными. Так что плюсы у них есть, поэтому они ещё в ходу.

3.Полиэтиленовые трубы

Труба из сшитого полиэтилена PEX-EVOH для устройства теплого пола на балконе

4.Полипропиленовые трубы

Если они плохого качества, то могут вздуться через несколько лет. Качественные полипропиленовые трубы в полтора раза дороже металлопластиковых.

В последнее время появились полипропиленовые трубы с гибкими свойствами металлопластиковых труб.

5.рубы из сшитого полиэтилена6.Трубы из сшитого полиэтилена с кислородным барьером

Чтобы не было протечки, важно найти качественные трубы. Советуем расспросить специалистов и внимательно изучить отзывы на форумах

Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м. трубы.

Коллектор

Распределяет воду по трубам. Это гребёнка из нержавеющей стали с расходомерами и термоклапанами. На рынке представлено множество разновидностей коллекторов, от бюджетных вариантов до дорогих.

Коллекторный шкаф

Он нужен, чтобы можно было компактно закрыть всё оборудование в стене. Его размеры обычно 60х40х12 см. Расположить его желательно по центру помещения, чтобы трубы расходились от него на равноудалённом расстоянии.

Замена остекления

Устраивать теплый пол на балконе бессмысленно в отсутствии теплого остекления.
О том, как заменить холодное остекление на теплое, читайте в инструкции «Замена холодного остекления на теплое».
О том, как заменить холодное остекление на теплое, не меняя фасада дома, наша следующая статья.
О том, как это сделать в старых домах хрущёвской постройки, прочитайте по адресу https://oknanagoda.com/balkony-lodzhii/osteklenie/khrushchevka.html.

Насосно-смесительный узел

Насос для теплого пола

Прокачивает воду и устанавливает температуру в подающей трубе. Представляет из себя кран с насосом. Как и любой кран, смеситель может накопить внутри себя грязь. Поэтому чтобы его можно было почистить или демонтировать, монтируют его с помощью американок.

Для того, чтобы выбрать насос, нужно сделать гидравлический расчёт полов. О том, как это делается, подробно рассказывается в этом видео.

Терморегулятор

Терморегулятор поддерживает заданную температуру. Его можно настроить на температуру от 30 до 55 градусов. В теплых водяных полах температура не должна превышать 40 градусов, иначе стяжка начнёт трескаться.

Когда происходит повышение температуры, терморегулятор блокирует сервоприводы, и нагретая вода начинает бежать по внутреннему кругу. Терморегуляторы бывают механическими и электронными. Механические подойдут тем, кто проводит много времени дома. Электронные удобно запрограммировать, когда вас подолгу не бывает дома.

Сервоприводы, теплоизоляция, демпферная лента и газовый котел

Напольный газовый котел

Если газовой котёл у вас уже установлен, то нужно прикинуть, хватит ли у него мощности на систему теплых полов. Если не хватит, то нужно будет покупать дополнительный насос для системы.

Если котел не установлен, то выбирать нужно исходя из требуемой расчётной мощности, потребляемой теплыми полами. Расчёт такой – на 240 кв.м. обычно ставят котлы мощностью 24 кВт. Подключение котла должно производиться специалистами службы горгаза.

Виды теплых полов

Как уже упоминалось, теплые полы могут делаться на основе нескольких технологий:

Электрической;
Водяной.

Если говорить об электрическом теплом поле, то он может быть:

С кабельной системой;
На основе матов;
Инфракрасный.

Первая категория является наиболее простой. Подобный тип подогрева отлично сочетается с ламинатом. В этой системе нагревательным элементом является провод. Для комфортной работы системы нужно напряжение где-то 150 Ватт на квадратный метр. После того, как укладывается провод, осуществляется стяжка при помощи цемента, а после застывания укладывают покрытие на пол.

Такой механизм также имеет и недостатки, главным из которых является необходимость обеспечить гидроизоляцию балконной плиты. Это влечет за собой повышение уровня пола на балконе где-то на 12-15 сантиметров. А при входе в помещение это можно быть неудобно.

Недостатком будет и то, что стяжки создают дополнительное напряжение на саму плиту, что может оказаться критичным для старых построек. Кроме того, использовать пол можно не ранее, чем через 4 недели. Это нужно, чтобы стяжка полностью застыла. В противном случае, все очень быстро начнет портиться и довольно скоро все нужно будет делать заново.

Если говорить об инфракрасных полах, то такой тип будет отличным решением для небольших помещений. Преимуществом будет то, что с ним можно использовать в связке любое напольное покрытие, включая ковролин и ламинат. Принцип работы заключается в излучении инфракрасных волн, которые находятся в определенном диапазоне. В этом случае нагревательный элемент является полосками с карбоновой пастой, соединенные лавсаном. В основе пасты лежит смесь грифеля и определенных добавок. Проводником электричества будет медный провод.

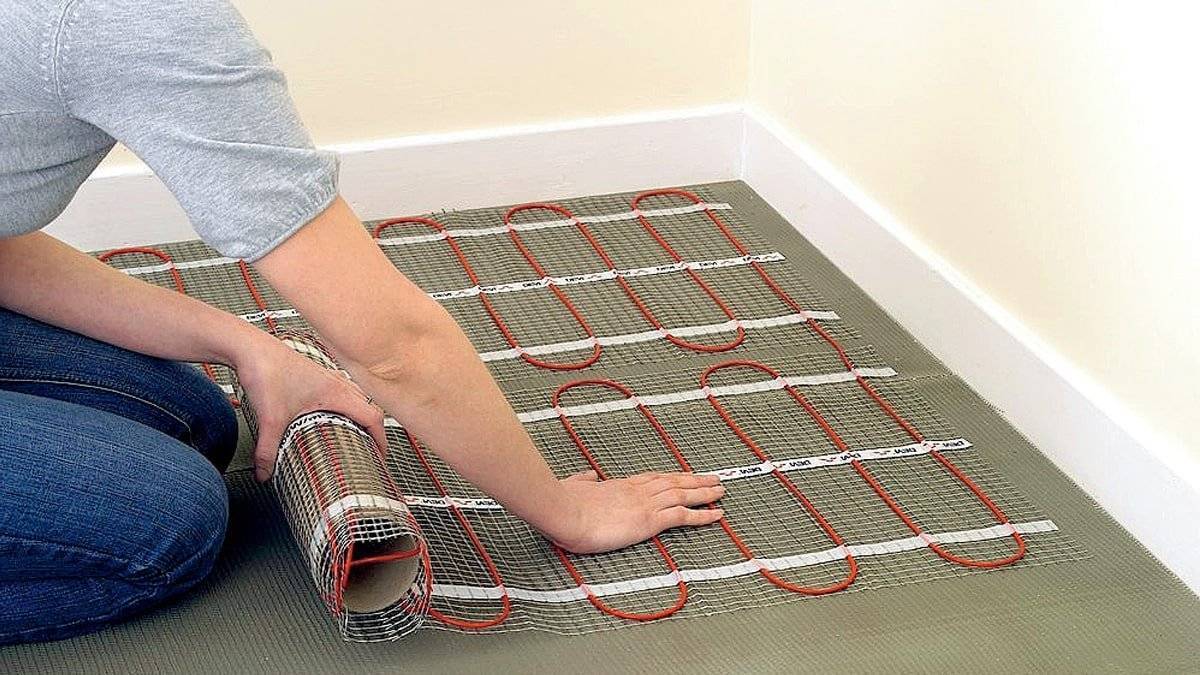

Если говорить о нагревательных матах, то они сделаны в виде сетки с закрепленным кабелем внутри, по которому передается электричество. Его жила может создаваться из различных материалов. Главным критерием будет наличие высокого сопротивления этого материала. Если утеплять полы матами, то гидроизоляция не нужна. Сетка чаще всего имеет размер в ширину где-то 50 сантиметров. Ее нужно всего лишь раскатать и установить финишное покрытие. Если напольным покрытием выбрана плитка, то маты можно как бы вложить в специальный состав. Тогда и делать что-то с полом балкона не обязательно, а использовать конструкцию можно уже дней через 7. Эксплуатировать такой теплый пол также очень просто.

В водяных теплых полах обогрев происходит благодаря наличию радиатора, который находится в бетонной стяжке. По мнению многих специалистов такой вариант обогрева является лучшим для балкона. Только законодательно он запрещен. Такая конструкция имеет небольшую себестоимость, отличается универсальностью и простотой.

↑ Выставление брусков по уровню

Эта процедура отнимает достаточно много времени у начинающих строителей. Выставление брусков по уровню – несложное занятие, если вы имеете современный лазерный уровень. Как это делается?

В любом удобном углу на уровне глаз отмечаем точку. Ориентируясь на нее, выставим линию горизонта. При наличии лазерного уровня проблема решается моментально: при помощи специального крепления к этой точке подвешиваем прибор, который покажет точки горизонталей по всем углам.
Если нет лазерного уровня, проблему можно решить проверенным дедовским способом. Для этого метода понадобится прозрачный шланг, обычная вода и помощник. Наполняем шланг водой, но не до самого конца. Вспоминаем известный закон физики, который гласит, что вода в сообщающихся сосудах держится на одинаковом уровне.
Один конец наполненного водой шланга приставляем к ранее отмеченной точке. Помощник берет другой конец и приставляет в противоположном углу к точке, выбранной на глаз. Когда уровень воды в первом конце шланга совпадет с первоначально выбранной точкой, смело отмечаем в противоположном углу точку, совпадающую с уровнем воды во втором конце шланга.
Таким же образом отмечаем и следующие две точки противоположных углов. Небольшая погрешность может получиться при наличии воздушных пузырьков в шланге, но это легко можно устранить. Поступаем следующим образом: один конец шланга вставляем в бутылку с водой, а из другого конца втягиваем в себя воздух. Самодельный гидроуровень заполнится водой.
Зачем нужно выставлять лаги по уровню? Дело в том, что поверхность пола не всегда бывает идеально ровной, поэтому ее нужно воссоздать своими силами. Выставленные отметки по всем углам балкона примем за исходный уровень по горизонтали.
Далее отмечаем карандашом самую высокую точку и вверх от нее отмечаем толщину лаги (к примеру, 50 мм). Замеряем расстояние от последней получившейся точки до точки горизонта, отмеченной в углу. Отмечаем полученное расстояние вниз от каждой точки по углам. Соединяем все точки между собой.
Прибиваем лаги дюбелями по всему полученному периметру.

Как подаётся отопление на лоджию?

Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.

Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.

Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.

Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.

От котла

Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:

гребёнку из нержавеющей стали;
регулятор температуры;
расходомеры.

По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.

Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит

Такой уровень поддерживают терморегуляторы.

Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.

Подготовка к установке

Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.

При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола

Для этого плюсуют все составляющие:

теплоизоляционный слой;
бетонная стяжка;
напольное покрытие.

Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.

Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность

Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.

Варианты укладки теплого основания

Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:

Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.

Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты

Их необходимо зафиксировать

При этом важно соблюсти расстояние между отдельными элементами около 1 метра.

Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
По окончании этого срока систему отключают, заполняют систему водой.
Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
Затем кладётся финишное покрытие — ламинат или плитка.

Покрытие холодного пола

Пол, открытого балкона, постоянно подвергается вредоносному воздействию. Летом его жарит солнце, заливает дождь, а зимой покрывает снег. Выбирая покрытие, следует учитывать эти факторы.

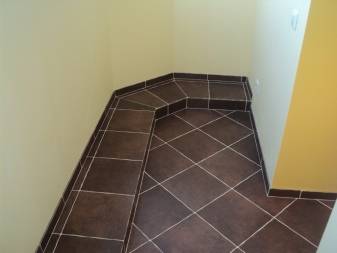

Облицовочная плитка. Инструкция по укладке

Отделка балкона плиткой

Отделка пола на балконе

Такое покрытие справится с любыми угрозами, к тому же его удобно чистить. Можно ограничиться плиткой одного вида, или выложить узор, который будет радовать взор. Основание уже подготовлено, приступаем к отделке.

Начинаем разметку от угла, дальнего от двери и прилегающего к парапету. Здесь будет уложен первый ряд плитки.
Шпателем, с зубчатым краем, наносим плиточный клей. Его нужно распределить на площадь 3-4 плиток.
Плитку укладываем на черновую сторону и плотно прижимаем. Клеящий состав должен равномерно заполнить все пустоты. Если упустить этот момент, со временем от нагрузки начнут ломаться углы плитки.
Для ровности шва к углам плитки прикладываются пластиковые крестики. После застывания клея их необходимо удалить.
Следующий шаг – наполнение швов затиркой. Ее цвет должен гармонично сочетаться с остальной поверхностью.
Через сутки удаляются остатки затирки и клея. Производится тщательная уборка.
Приклеивается плинтус.

Справка. Плитку можно класть и на фанерное основание поднятого пола. Однако плиточный клей следует заменить мастикой, чтобы не испортить основу.

~~облицовочная плитка~~

Верный способ монтажа террасной доски

Террасная доска на балконе

Для тех, кому плитка пришлась не по вкусу, существует другой вариант – специальные доски. Этот композитный материал способен выдержать воздействие влаги и перепада температур. Процесс укладки прост и занимает мало времени.

Сначала, нужно уложить лаги по ширине балкона, через каждые 50 см. Торцы брусков должны отставать от стен на 10 мм. Это компенсирует расширение, которое произойдет со временем.
Каждую лагу крепят на три анкерных болта.
С помощью саморезов к каждому брусу крепятся металлические клипсы.
Доска вставляется пазом в клипсу. Таким образом, идет набор напольного покрытия.
Заключительный этап – установка плинтуса по периметру.

~~Террасная доска ДПК~~

Покраска пола

Самый простой и дешевый способ внешнего преображения балконного пола. Однако нужно использовать специальную краску, для наливных полов, или эпоксидную эмаль.

Выбираем цвет, подходящий к окружающим стенам.
Тщательно грунтуем поверхность для снижения расхода краски. Это не нужно делать в случае с эмалью.
Начинаем красить с дальнего от выхода угла.
С помощью валика наносим ровный слой краски. Даем поверхности подсохнуть, и повторяем процедуру.
Через сутки поверхность полностью высохнет.
Для эстетической завершенности, по периметру нужно наклеить декоративный плинтус.

Преимущества и недостатки теплого пола для балкона

Если для водяного теплого пола нужно где-то брать нагретую воду, то для работы его электрического аналога требуется лишь электроэнергия. При этом балконы и лоджии в большинстве своем имеют площадь 2–3 м2. Для отопления электричеством такого небольшого пространства требуется на максимуме до 1 кВт, что сравнимо с потреблением тока обычным чайником или телевизором.

Имеющаяся электропроводка в квартире или коттедже вполне способна справиться с подобной нагрузкой. Прокладывать для работающего от розетки балконного обогрева дополнительный кабель от электрощита не придется.

Обустройство рассматриваемого отопления обходится в несколько тысяч рублей на балкон. Эти деньги необходимы для покупки электрического теплого пола в виде мата, кабеля или ИК-пленки. Плюсом идут расходы на напольное покрытие и утепление. Но никаких трат на водонагреватели, коллекторы и трубы.

Плюсы теплого пола

Из недостатков этого типа отопления для полов упоминания стоит лишь – рост потребления электроэнергии. На зимний период потребуется дополнительно закладывать приблизительно по 2–5 рублей на каждый день.

Структура теплого пола

↑ Устройство каркаса

Следующий этап работы – выставляем брусья внутри каркаса. Рекомендуется крепить лаги поперек направлению будущей укладки верхних досок. Скрепляем лаги с полом при помощи дюбелей, между ними оставляем расстояние в 50 см. Под каждую точку крепления подкладываем подпорки, чтобы не получилось так, что доски висят в воздухе.

Под точки крепления брусьев подкладываются подпорки

Если впоследствии планируется покрывать пол фанерой или ДСП, то в этом случае придется делать по всей поверхности обрешетку 40х40 сантиметров.

Теперь крепим каркасные брусья саморезами (при толщине утеплителя 50 мм минимальная длина саморезов должна быть 65 мм). Сначала при помощи перфоратора делаем отверстие в лагах (прямо сквозь брус). Затем вворачиваем анкер в отверстие (дюбель до шапочки). Шапочку срезаем потом монтажным ножом. Вставляем саморез и пробиваем его молотком сквозь брус в бетон (этот момент можно прочувствовать, так как саморез в один момент резко как бы проваливается).

Для лучшей фиксации саморез докручиваем при помощи шуруповерта.

Некоторые хозяева для отдаления так называемого «мостика холода» устанавливают под каркас утеплитель толщиной 5 мм. Это необязательно, но, с другой стороны, эта процедура может продлить срок службы лаг и выровнять в какой-то мере неровность пола.

Читайте как утеплить пол первого этажа.

Возможные ошибки

Несмотря на кажущуюся простоту, монтаж теплого пола может сопровождаться некоторыми ошибками. Предварительное ознакомление с ними поможет избежать возможных трудностей.

Ошибки:

несоблюдение шага трубы — он должен быть до 30 см;
несовершенная или полностью отсутствующая изоляция — нарушения приведут к тому, что тепло будет уходить вниз;
неправильно установленный циркуляционный насос — дефекты приведут к увеличению расхода энергии;
отсутствие зазоров — перегрев может привести к разрушению бетонной стяжки и напольного покрытия.

На утепленный пол не рекомендуется укладывать коврики и паласы. Ткань заберет все тепло, в результате чего в помещении будет холодно.

При обустройстве теплого пола рекомендуется соблюдать все требования инструкции. Это поможет избежать ошибок и дополнительных расходов на повторный монтаж пола.

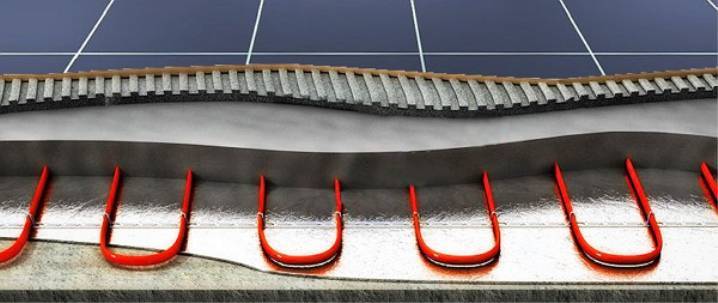

Нагревательный кабель

Прежде всего в процессе утепления пола балкона более предпочтительным решением является монтаж нагревательного кабеля в матах: фактически это тот же самый кабель. Но зафиксированный производителем на сетке из полипропилена. В условиях больших помещений данный вариант не слишком удобен, поскольку не позволяет обходить установленные стационарно предметы мебели и бытового оборудования. Но на балконе является оптимальным решением, поскольку обеспечивает фиксацию кабеля без приобретения и использования сетки или монтажной ленты. Также на современном рынке можно найти комплекты кабельного теплого пола, сразу включающие в себя терморегулятор и датчик температур.

Пошаговый процесс монтажа системы электрического подогрева пола балкона включает в себя следующие этапы.

Этапы	Действия
Раскладывание матов или кабелей.	Происходит по поверхности пола, начиная от точки подключения электропитания. Укладка матов в ширину или длину выбирается в зависимости от габаритов балконного помещения.
В завершении размещения кабеля в систему интегрируется термодатчик.	Для этого в стене, от матов на полу до регулятора температуры, выполняется штробление канавки, в которую скрывается гофрированная труба, располагающаяся на полу. Она проходит на равном удалении от витков кабеля и закрепляется на напольной сетке на расстоянии в 50 см от стены. В гофротрубу вставляют термодатчик, после чего герметизируют ее конец скотчем.
Проводка электропитания подключается к кабелю.	Точка соединения герметизируется поставляемым в комплекте изолятором на битумной основе. Электропроводка к терморегулятору также укладывается в выполненную канавку. Электропитание и провода от термодатчика подключаются к определенным клеммам в соответствии с инструкцией.
На терморегуляторе выставляется температура 25—26°C. Питание системы включают.	На протяжении нескольких минут тестируют работоспособность системы и качество изоляции, после чего отключают нагревание.

Выполнения стяжки под теплый пол

В завершение выполняют стяжку теплого пола, используя при этом раствор, рекомендуемый производителем кабельной системы. Подобные смеси часто уже содержат в себе пропиленовую фибру, позволяющую отказаться от армирования стяжки сеткой, а также являются быстросохнущими и самовыравнивающимися. По окончании заливки стяжки периметр балкона проклеивается демпферной лентой.

Как сделать инфракрасный теплый пол

Пленочные системы теплого пола поставляются в виде специальных комплектов. Подбирать который следует с учетом площади помещения лоджии. Такой набор включает в себя:

нагревательную пленку, минимальная мощность которой 200 Вт/м2;
терморегулятор и датчик температуры;
комплект кабелей;
изоляцию на битумной основе;
инструкцию, рассказывающую, как уложить и подключить инфракрасный пол электрический.

Поэтому пленка расстилается по поверхности балконного пола с соблюдением нескольких требований и условий: удаленность от стен на 5–7 сантиметров, промежутки в 1–2 см между соседними полосами. А также расположение токоведущих шин только по одной стороне

При этом разрезание пленки на части может выполняться только в специально помеченных участках, так же при укладке важно, чтобы ее матовая сторона не была обращена вниз

Прежде всего, монтаж термодатчика осуществляется аналогично кабельной системе теплого пола. При этом надо следить, чтобы конец гофрированной трубы располагался между нагревательными элементами. Кабели электропитания подключаются к пленке в соответствии с инструкцией. Разрезав слой инфракрасной пленки, в ней запрессовывают контакт, так же после чего выполняют подключение электропровода. Все контактные группы должны быть затем закрыты изолятором на битумной основе. Провода укладываются в выполненную в стене канавку. С учетом отсутствия заливки стяжки для их скрытия на полу в теплоизоляционном материале может быть вырезана канавка, глубина которой 4–5 мм.

Система подключается к разъемам, указанным в инструкции. После необходимо проверить ее работоспособность — аналогично проверке кабельной системы подогрева пола. В случае успешного тестирования на пол укладывается толстая полиэтиленовая пленка большой толщины. В основном выступающая в качестве гидроизоляционной защиты от возможного проникновения воды в процессе уборки на балконе. Пленка укладывается с нахлестом в 15–20 см. Для проклейки стыков используется скотч.

Кладем теплоотражающий материал

Тенплоотражатель укладывают под теплый пол, чтобы нагревалось только напольное покрытие, а не потолок у соседей снизу.

Для соединения изолона подойдет монтажный скотч

Фаворит среди теплоотражающих материалов – изолон. На стяжку он крепится с помощью строительного клея (например, жидких гвоздей) блестящей стороной вверх.

Возьмите изолон, нанесите на белую сторону клей. При этом соблюдайте меру, но и не жалейте. Пару минут прижимайте материал к полу. Если изолон клеили отдельными кусками, то стыки заклейте скотчем.

Под пленочный пол на стяжку сначала укладывается ДСП, а уже потом – изолон. Связано это с тем, что пленка – более чувствительный материал.

Особенности эксплуатации балконов

Как закрытые, так и открытые балконы – это сооружения, имеющие особое расположение, обуславливающее индивидуальные конструктивные и эксплуатационные характеристики.

Балконные плиты не имеют опор под наружной стороной и выступают из несущих стен фасада как консоли. В связи с этим балконы, согласно ГОСТ, их максимальная нагрузка составляет всего 200 кг/м2.
Ограждающие конструкции балконных помещений со стороны улицы имеют меньшую толщину, в связи с чем зимой в этих комнатах гораздо холоднее.
Балконы верхних этажей труднодоступны для выполнения наружных работ.
Площадь остекления балконов, как правило, значительна, а что добавляет ещё один отрицательный фактор – вода на полу.

На основании перечисленных особенностей можно сделать следующие выводы:

Устройство тёплых полов на балконе без выполнения утепления ограждающих конструкций неэффективно.
Теплоизоляция балконных стен и пола должна выполняться из лёгких материалов, проще — изнутри.
Финишная отделка напольной поверхности балкона в зоне возможного контакта с атмосферной влагой должна быть влагостойкой.

Рассмотрим подробнее, как сделать теплоизоляцию ограждающих конструкций балконных помещений.

Предварительные работы

Теплый водяной пол имеет смысл устанавливать только на лоджию с герметичным остеклением и утеплёнными стенами и потолком. Если вы это ещё не сделали, то советуем обратиться к нашим материалам “Утепление пола на балконе и лоджии”, “Остекление лоджии”.

Проверяем балконную плиту

Бетонная стяжка и водяные теплые полы утяжеляют балкон. Нагрузка возрастёт примерно так, как если вы поставили бы на балкон большой мотоцикл. Поэтому сперва нужно оценить, сможет ли балконная плита справиться с возросшей нагрузкой.

Также проверяем, нет ли обвалившихся углов. В этом случае необходимо приварить к каркасу недостающие куски арматуры. Если в плите есть дыры, то нужно залить их цементным раствором.

Выравниваем пол

Устройство стяжки на балконе

Если у вас лоджия не отделена от комнаты, то важно, чтобы в конечном итоге все полы были на одном уровне. Для этого вам нужно прикинуть, насколько вся конструкция (бетонная стяжка, теплоизоляционные прокладки, напольное покрытие) увеличит пол (примерно на 10 – 15 см)

Между полом и окном на лоджии должно остаться не меньше 110 см – этого требует ГОСТ, чтобы дети не выпали из окна.

Если после всех этих подсчётов требуется дополнительно поднять уровень, то нужно сделать предварительную стяжку на балконе. Также это стоит сделать, если у вас очень неровная балконная плита. Как сделать стяжку, можете прочитать у нас на сайте в материале “Делаем пол на балконе или лоджии, — что выбрать, как сделать?”

Какие виды электрических полов бывают?

По способу монтажа выделяют несколько видов электрических полов.

Одножильный кабельный пол

Так выглядит одножильный кабельный пол до укладки

Нагревательный кабель, внутри которого находится одна жила. Она под током и передает тепло кабелю, а затем и всему полу.

К одножильному кабелю с двух сторон присоединяют обычные провода, которые не нагреются, сколько тока через них не пропускай. Другое их название – монтажные концы, ведь они подключаются к терморегулятору (или термостату).

Термостат отслеживает температуру пола, включает/выключает кабель.

Кабельный двухжильный пол

Двухжильный кабель потому так и назван, что внутри него находится 2 жилы

Отличается от одножильного тем, что внутри кабеля находится 2 греющих жилы: по одной электричество идет вперед, по второй – возвращается.

Что это вам дает? Во-первых, больше тепла, во-вторых, такой пол легче монтировать. Ведь у него один монтажный конец.

Второй конец закрывается концевой муфтой (изолирует место соединения проводов) и монтируется в пол вместе со всем кабелем. Иначе бы после укладки вы тянули второй провод через весь балкон к термометру.

Нагревательный мат

Это тот же самый одножильный или двухжильный кабель, только закрепленный на монтажной сетке, а не на катушке. Он проще в установке – расстелил, и готово!

Инфракрасный стержневой теплый пол

Представляет собой гибкие карбоновые стержни, которые нагреваются из-за углерода в их составе. Между собой стержни соединяются проводом. Он то и доставляет к ним электричество.

Пленочный инфракрасный пол

Это многослойная полимерная пленка. С двух ее сторон находятся тончайшие медные полосы, которые проводят ток, но не греют. Греющие углеродные полоски расположены между этими полосами.

Подготовка плиты и основания

Для начала необходимо проверить ровность поверхности основания балкона. Это осуществляется при помощи строительного уровня. В том случае, когда основание недостаточно ровное, необходимо сначала выполнить его выравнивание при помощи стяжки.

Следующие этапы:

Начальный этап установки балконного пола заключается в заливке стяжки. Чтобы стяжка была ровной, в первую очередь нужно решить проблему выравнивания пола. Делается это при помощи установки маяков, представляющих собой укреплённые полосы из металла. Данные полосы разрезаются на некоторое количество частей (зависит от величины балкона) и устанавливаются на расстоянии 60 см друг от друга, перпендикулярно основанию.
Выравнивать маяки нужно при помощи строительного уровня и полусухого раствора, которым они фиксируются. В том случае, когда балкон не застеклён, следует сделать небольшой наклон в сторону улицы. Все маяки выравнивать отдельно. Когда работа будет окончена, следует выполнить заключительное выравнивание по всей площади.

Для утепления стяжки хорошо подойдёт керамзит, который необходимо поместить на уровень профиля, выполнив вместе с этим заливку. Можно не опасаться успеть сделать это за один раз, так как поверхность не такая большая по площади. Когда заливка пола будет выполнена, следует дождаться его окончательного затвердения, которое произойдёт за некоторое количество дней.
Когда пол затвердеет, можно будет выполнить заключительную отделку. Подходящим для этой отделки материалом может стать керамическая плитка.

Из чего можно сделать?

Существует несколько видов балконных полов. Как и любые другие полы, они могут быть деревянными, плиточными, наливными или полимерными. Любой вид может быть оснащён электрическим подогревом (кабельным либо инфракрасным):

Полимерные полы производятся из рулонов линолеума (возможно утеплённого) либо из плитки ПВХ. Могут использоваться как в виде самостоятельного покрытия, так и в виде декоративного.

Выбирая вид пола, необходимо учитывать и конструкцию балкона. Если балкон открытый, то предпочтительным вариантом будет плитка, либо просто окрашенная бетонная плита. При выборе материалов нужно учитывать то, насколько они будут способны выдержать все сезонные циклы, сопряжённые с заморозкой и оттаиванием. Если балкон застеклённый, то для него подойдёт практически любой вид пола из ранее перечисленных.

Какой теплый пол можно использовать на балконе

Специалисты рекомендуют использовать для утепления лоджии или балкона только системы электрического обогрева, а именно:

Компактные инфракрасные теплые полы, которые стоят дороже простого электрического кабеля, но окупаются за счет своей экономичности.
Нагревательные электрические маты, которые проще всего монтировать своими руками.
Нагревательный электрический кабель, самый экономичный вариант.

Инфракрасный пол

Инфракрасные греющие покрытия выпускаются отдельными модулями. Поэтому, купив один комплект, можно распределить его на несколько помещений, например, использовать его для обогрева комнаты и лоджии.

В целом инфракрасные полы пригодны не только для утепления балконов, но и для зон в квартире, где наблюдается повышенная влажность, например, в ванной.

Практичность такого вида обогрева состоит в том, что инфракрасные лучи могут быть направлены в определенную зону, и аккумулировать тепло будет только этот участок.

Нагревательные маты

Изготавливаются нагревательные маты в виде тонких листов, с закрепленным греющим кабелем. При планировании ремонта их можно купить ровно столько, сколько потребуется для утепления балкона или любого другого помещения.

Нагревательные маты выполнены таким образом, что обогреватель уже зафиксирован на поверхности, а значит, монтаж системы обогрева можно выполнить легко и быстро даже самостоятельно.

Укладываются маты только на подготовленную поверхность. При этом помещение, где будут проводиться работы, уменьшится по высоте.

Кабельный теплый пол

Третий вид нагревательной системы представляет собой электрический кабель, который монтируется в пол, под стяжку. С ним помещение тоже станет немного ниже из-за увеличения толщины пола на 5-10 см.

Кабель хорошо совмещается со всеми видами декоративных напольных покрытий и не вредит им.

Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия
