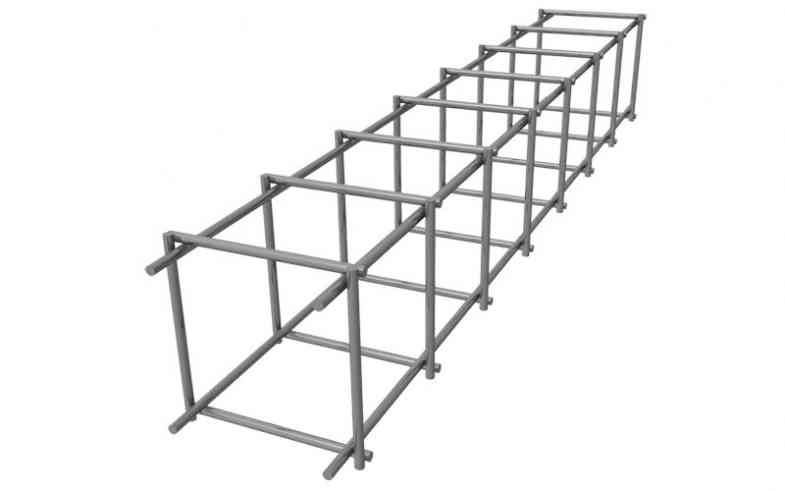

Технологии сборки арматуры для ленточного фундамента

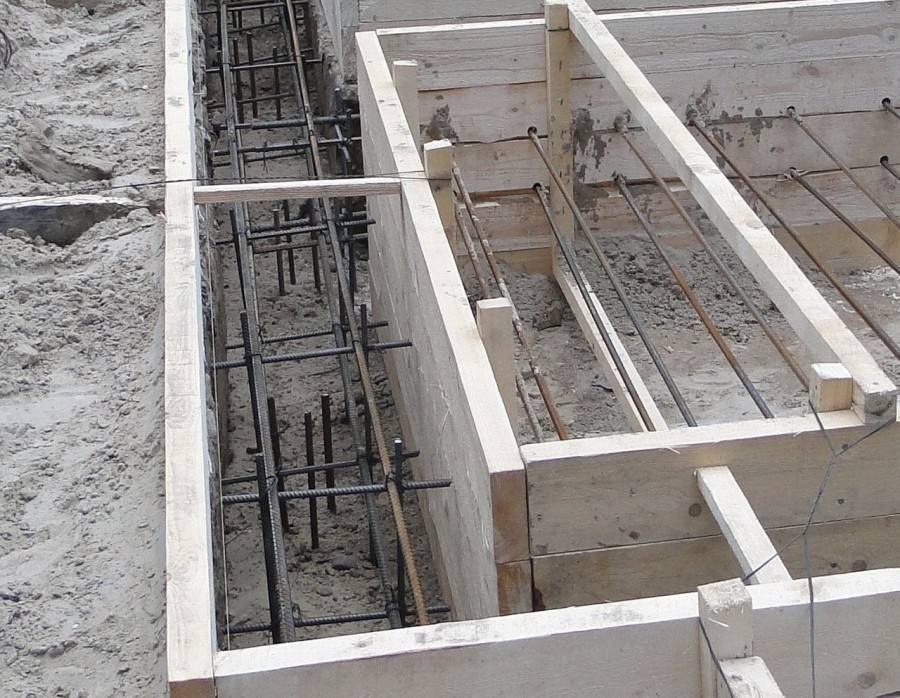

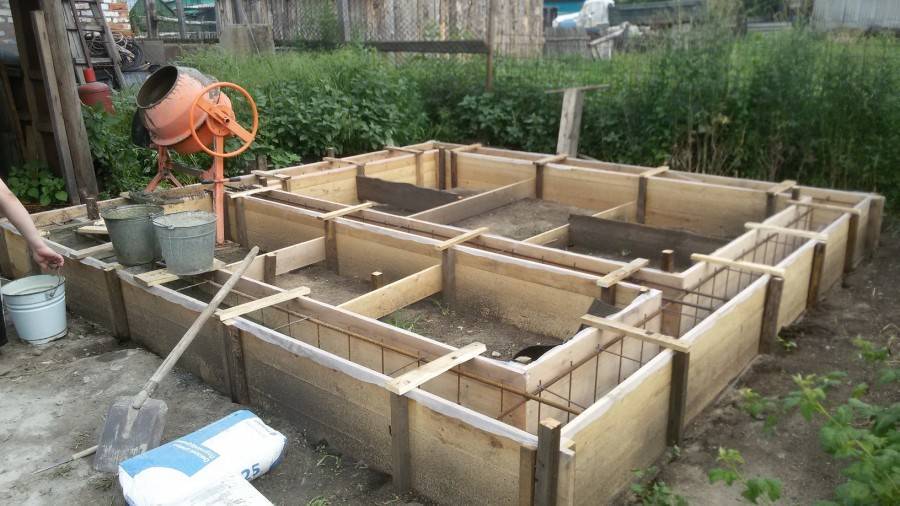

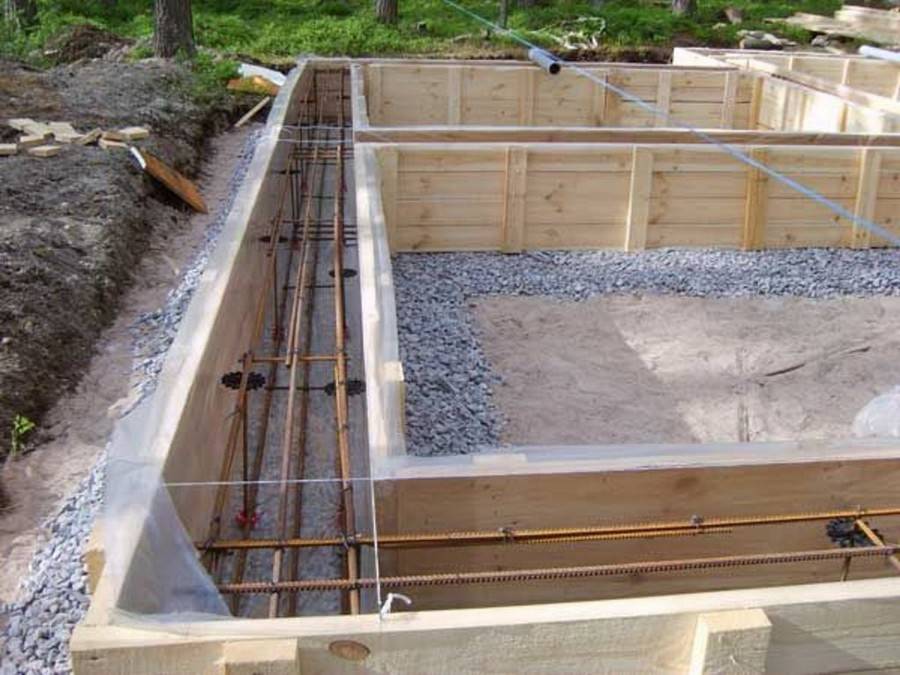

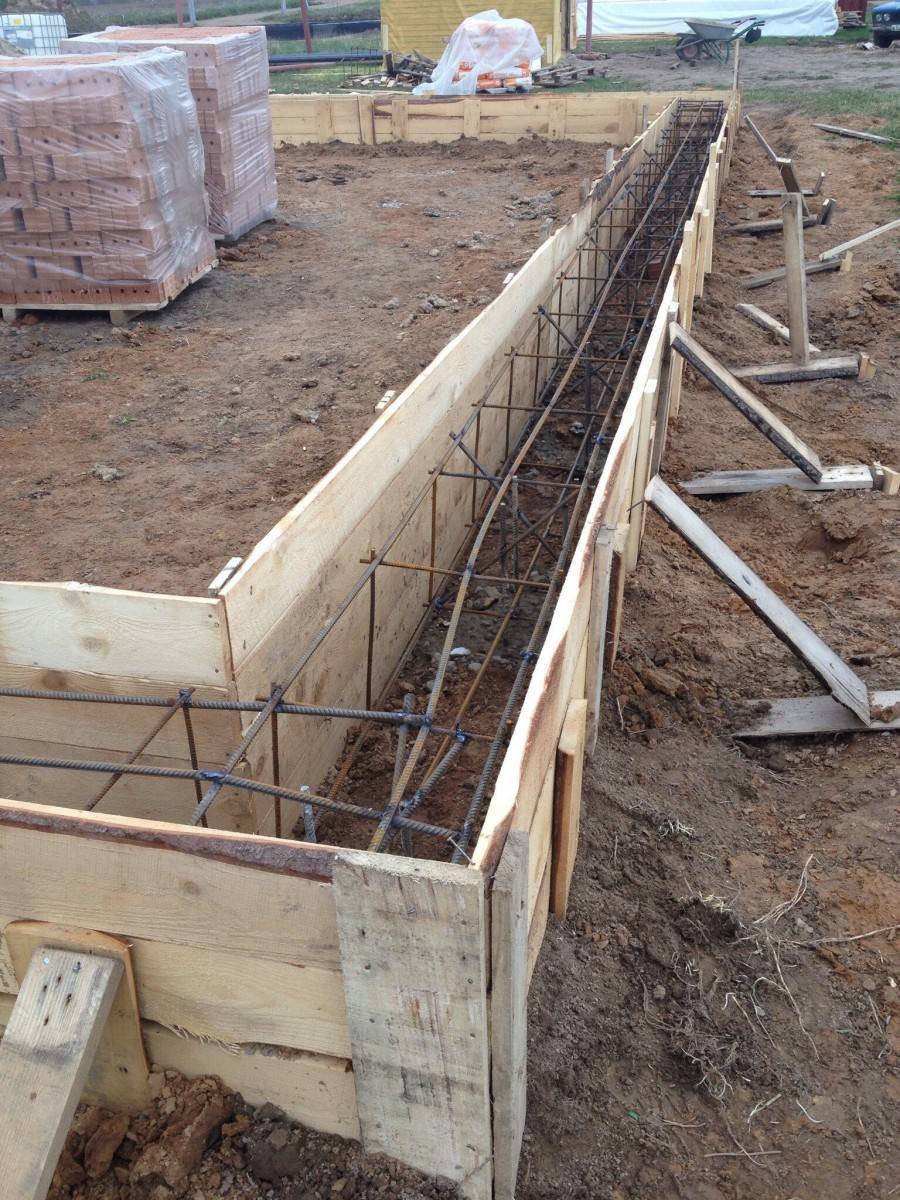

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

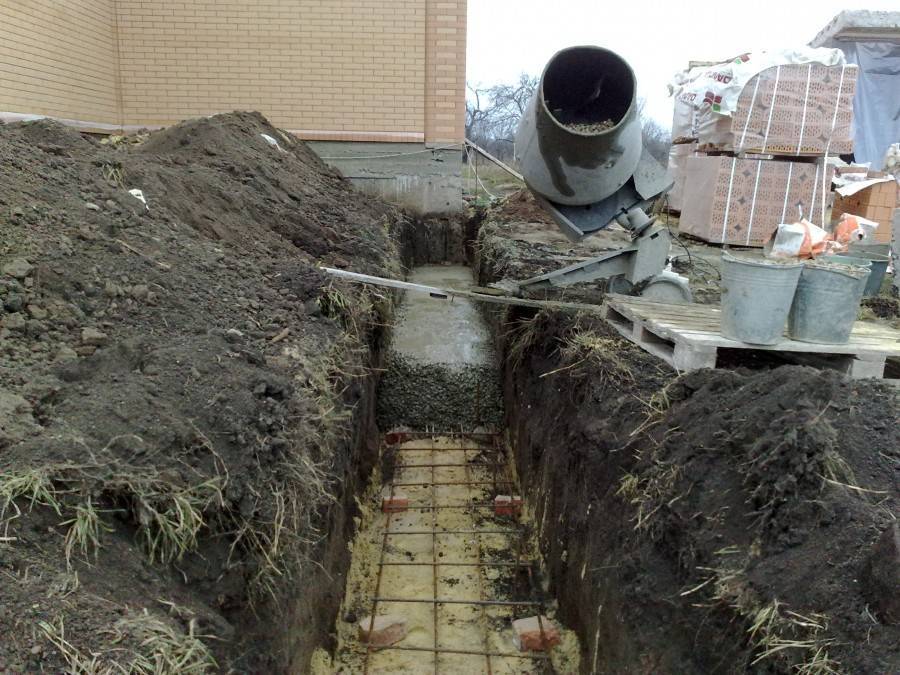

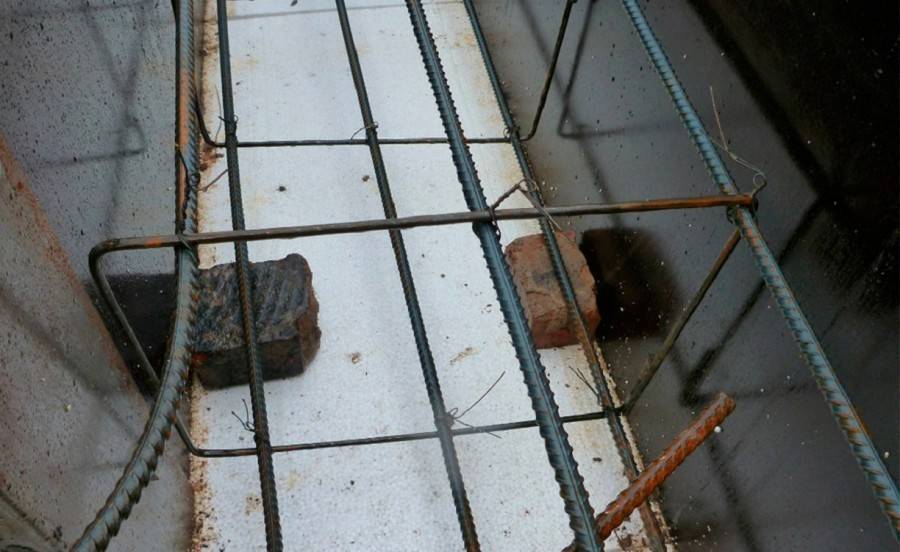

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

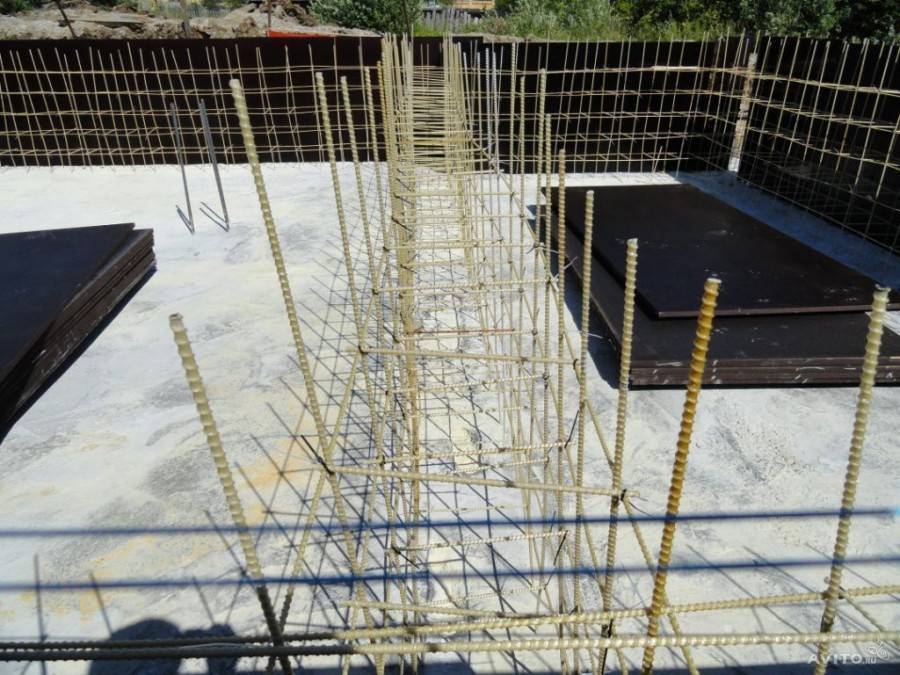

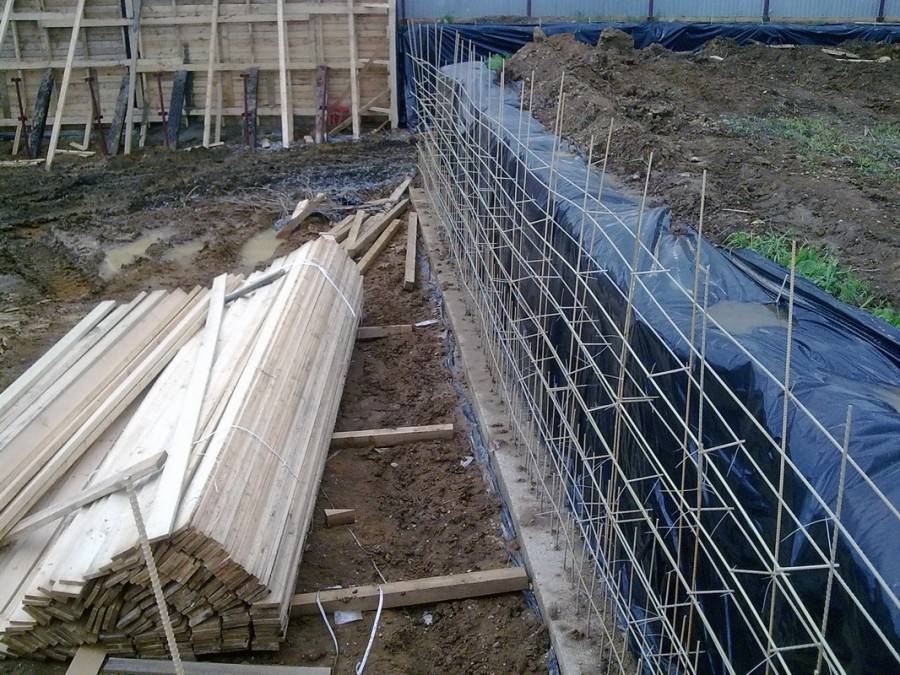

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

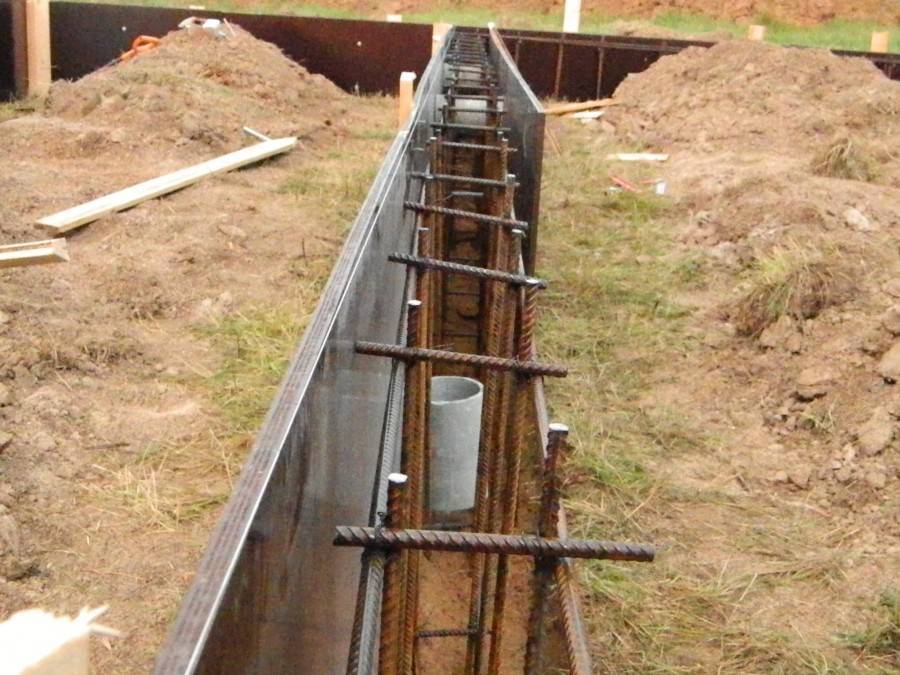

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

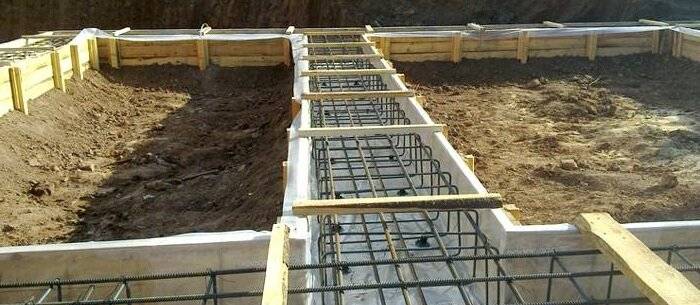

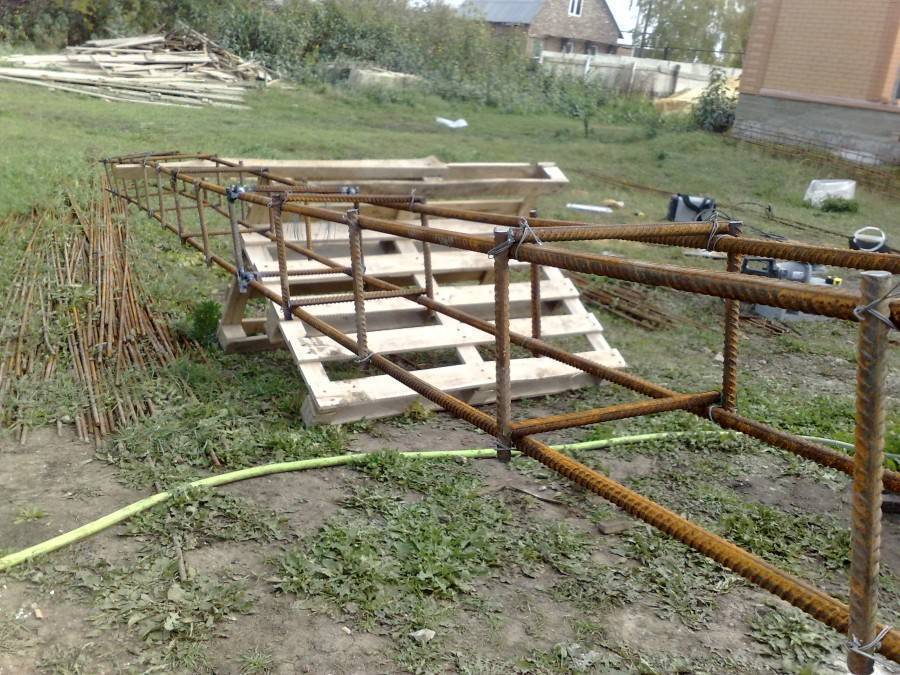

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Полезные советы перед началом вязки арматуры

Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.

Связывание арматуры – схема

Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:

• места соединения арматуры разрушаются;
• армирующий каркас распадается;
• бетонная конструкция начинает трескаться.

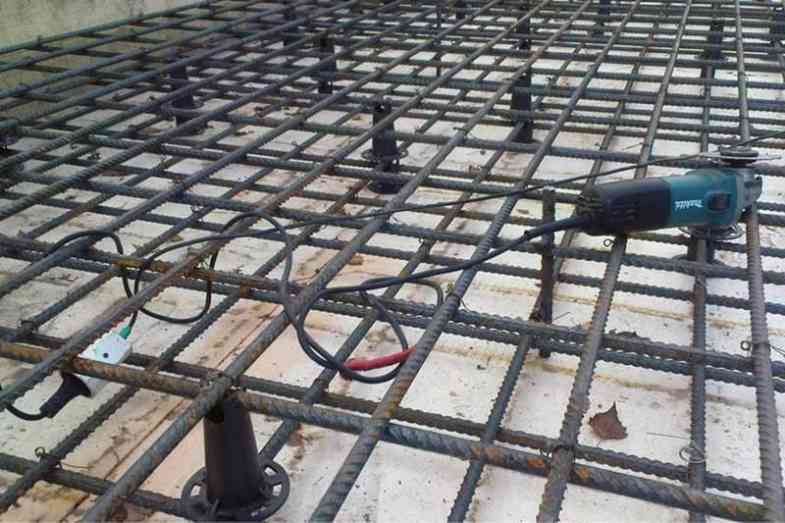

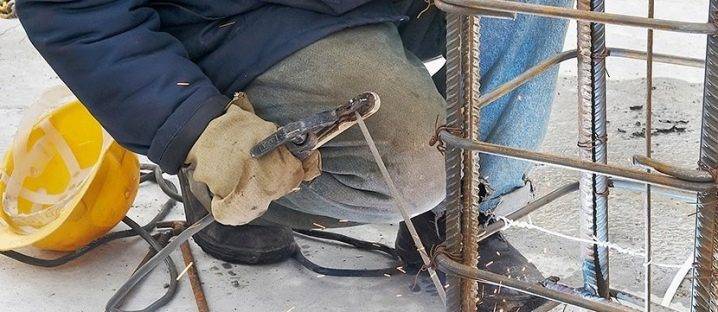

Сварка армокаркаса на станке

Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.

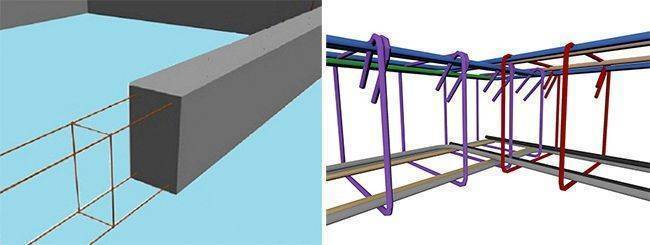

Схема армирования угла

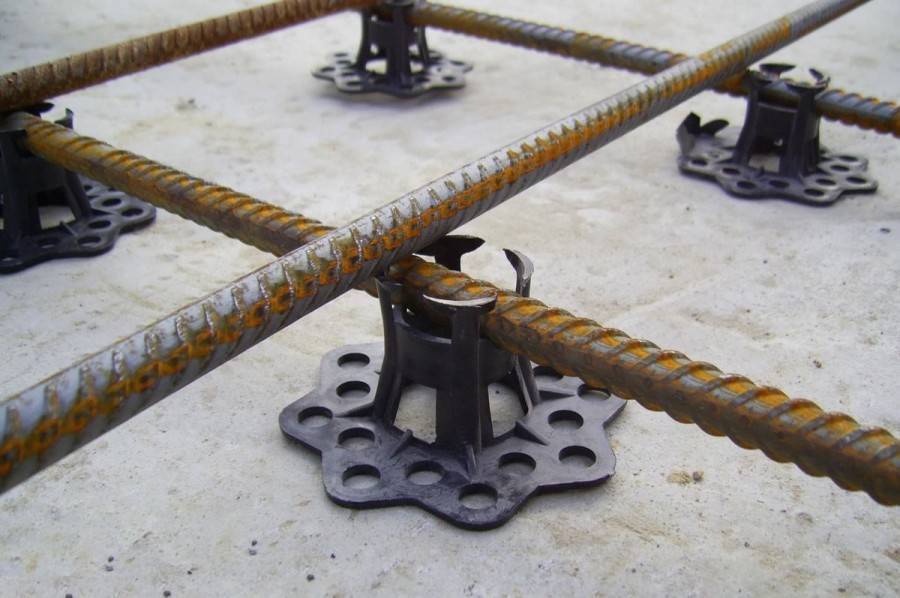

Пластиковый фиксатор для арматуры

В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.

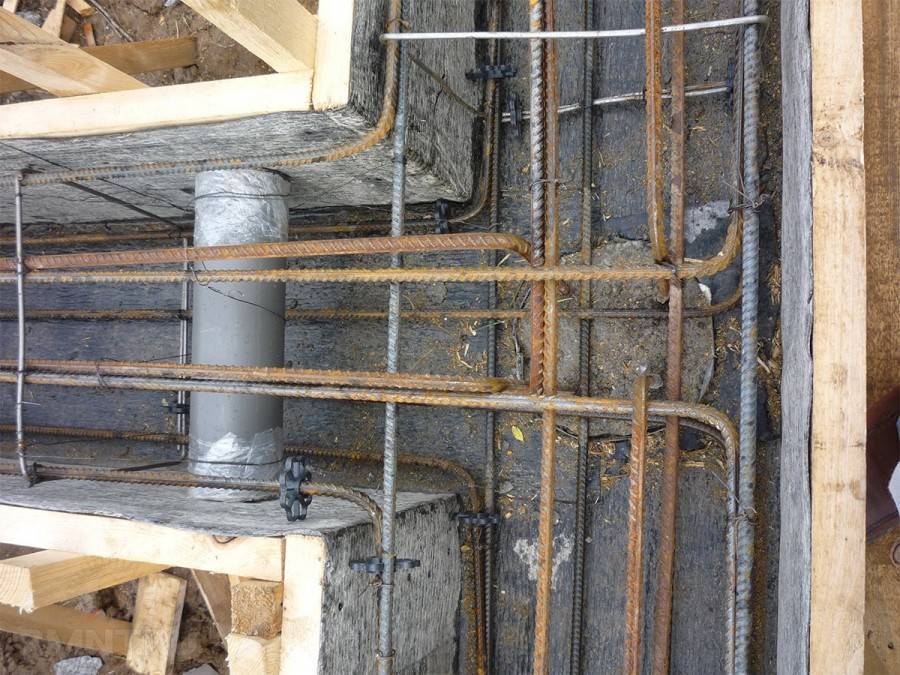

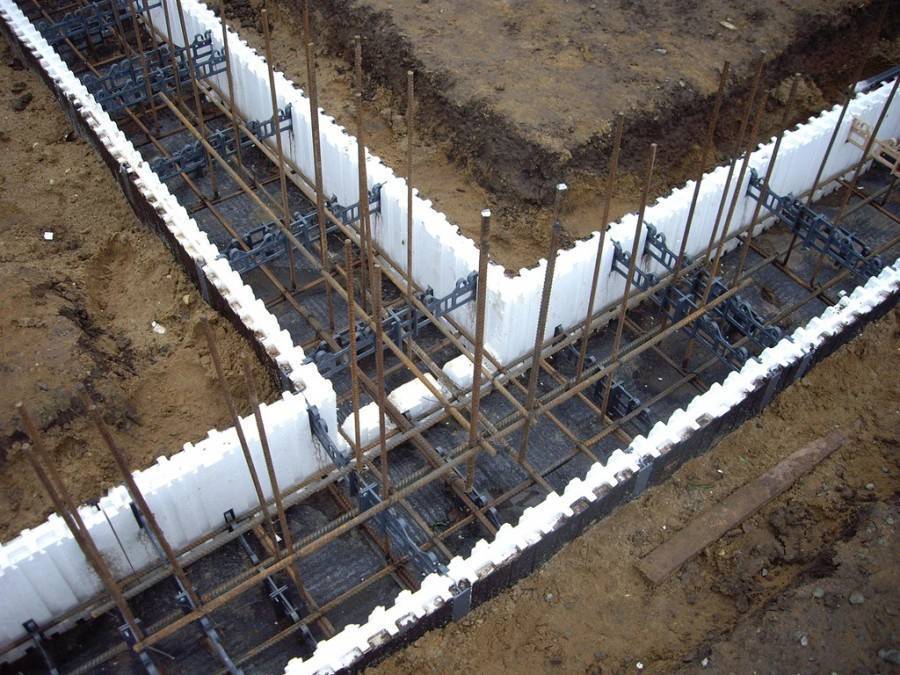

В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента

В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене

Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении

Принцип правильного армирования

2 Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

Сборка металлического каркаса

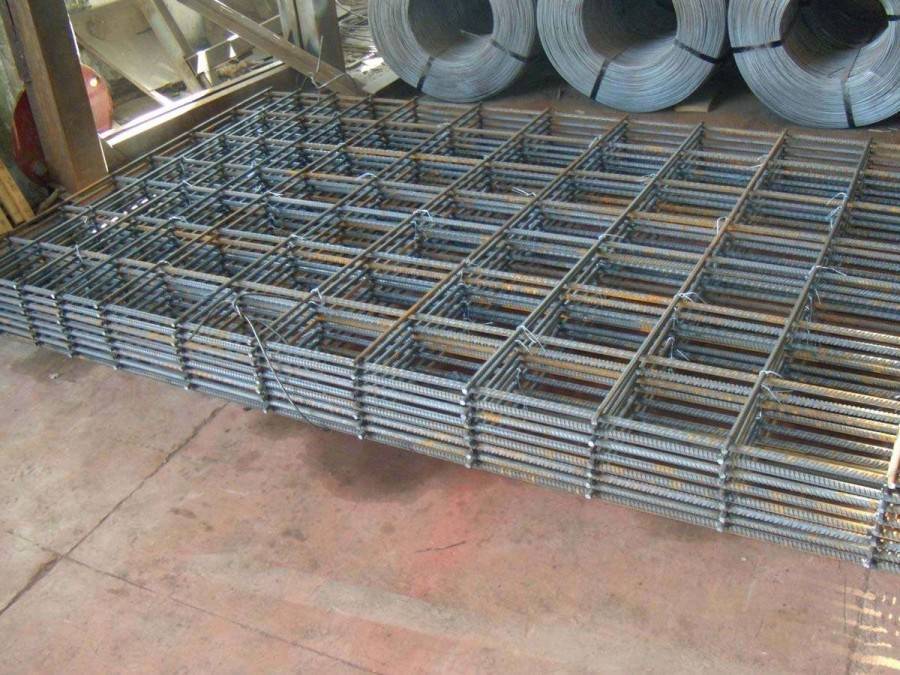

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

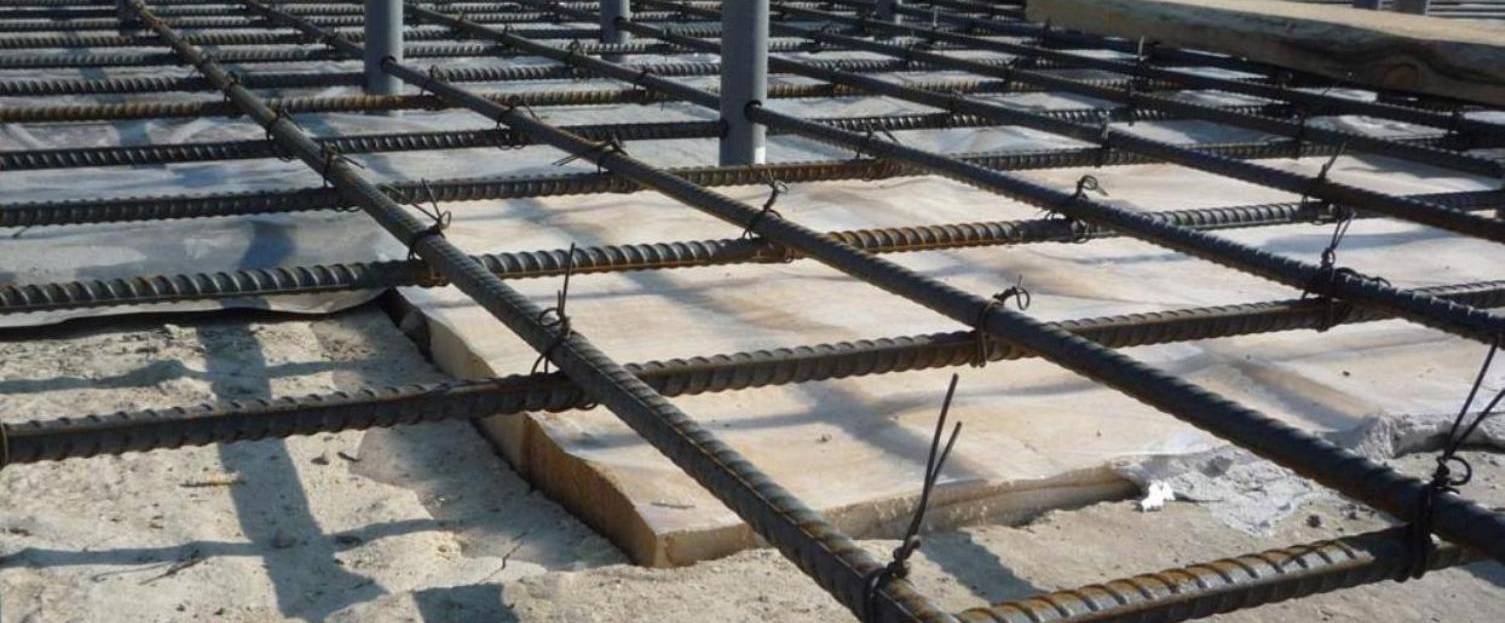

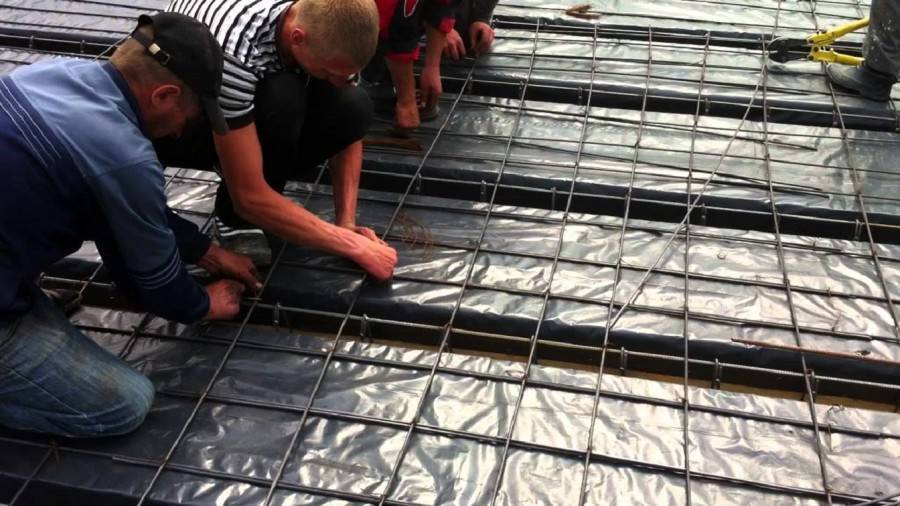

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

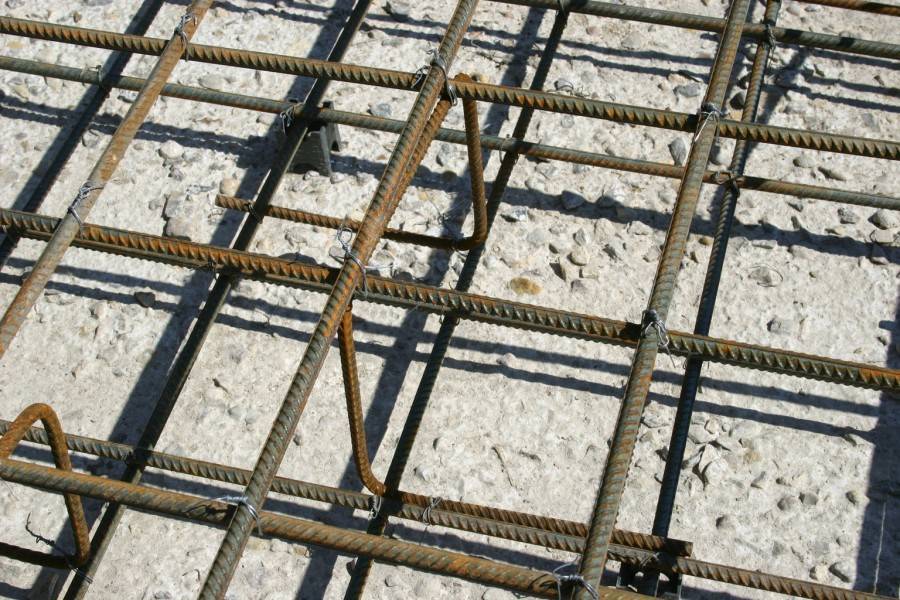

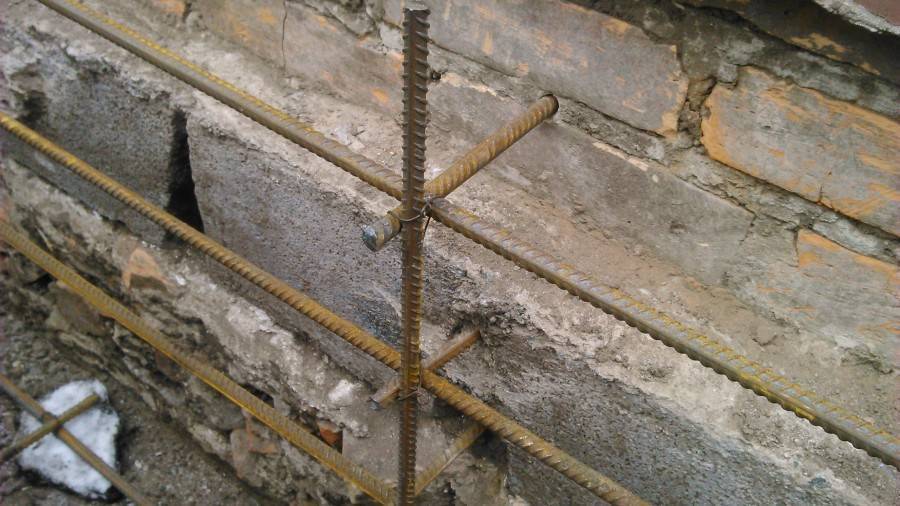

Вязка стальных стержней

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

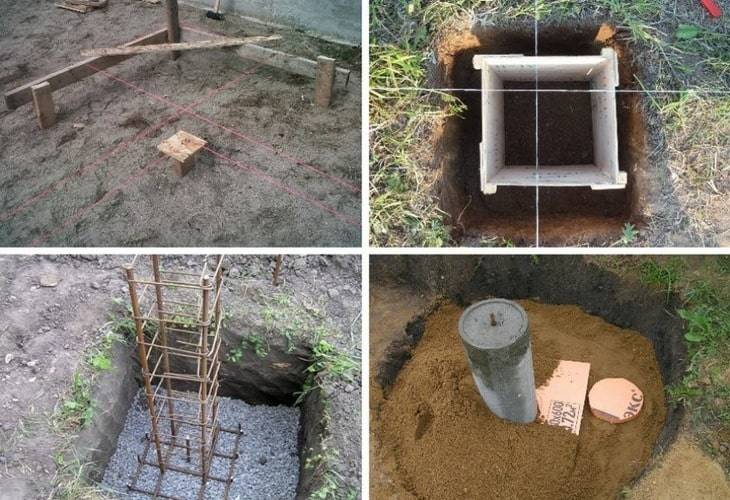

Схема закладки

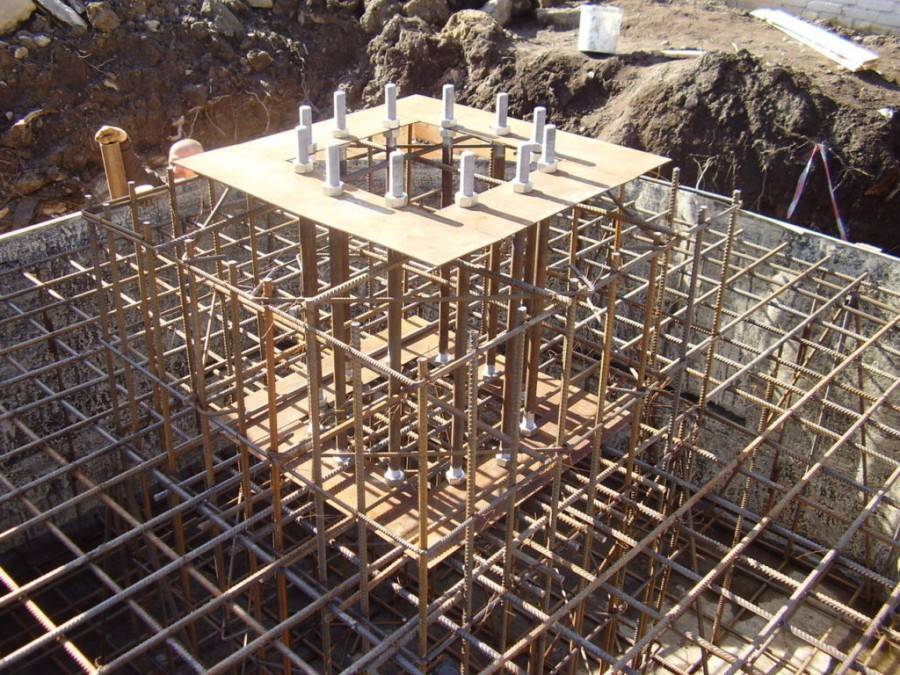

Закладка арматурного каркаса предусматривает следующие этапы:

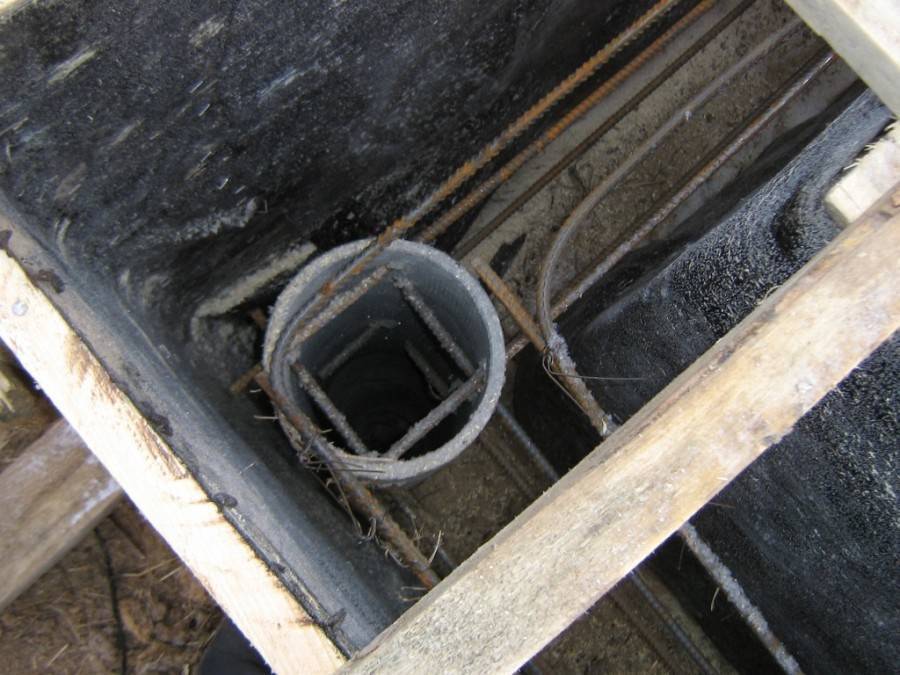

• под опорные столбы устанавливаются пруты, диаметром от одного сантиметра. Для круглых применяют шесть прутков сечением 8 мм;

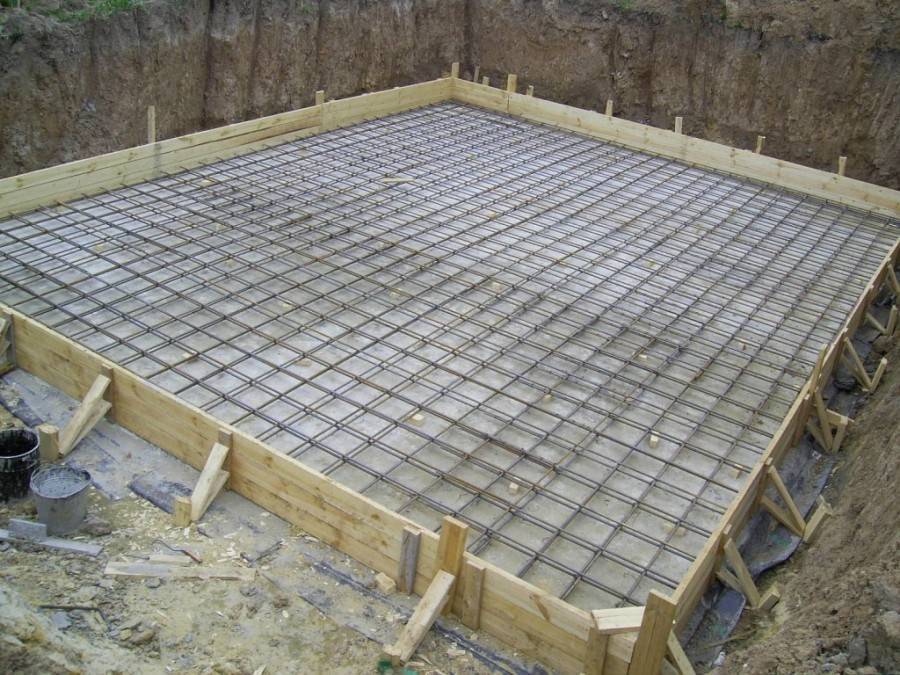

• для усиления опорной подошвы применяют сварную сетку. Используется арматура с сечением от 6 до 8 мм. Она укладывается двумя рядами. Толщина закраин составляет не меньше пятнадцати см;
• если столбы грибовидной формы, для них выполняют двойное армирование. В первом слое прутки выгибаются в форме перевернутой «Г», вертикальная часть равна по высоте опоре. В этом случае выгнутая сторона проходит подрезку по диаметру;
• если у опорных элементов переменное ступенчатое сечение, подготавливают несколько каркасов, они соединяются вязальной проволокой между собой.

Если необходим арматурный каркас для устройства ростверка, схема для него выполняется аналогично:

1. в железобетонную балку закладывают по два-три прутка с сантиметровым сечением;
2. на углах основы прутки загибают на двадцать или более сантиметров;
3. соединения укрепляют вязальной проволокой.

Этот метод помогает связать прутки опорных столбов с каркасом будущего ростверка. Закончив с этим, подают бетонную смесь.

Инструменты для вязки арматуры

Для вязки арматуры под ленточный фундамент понадобятся инструменты для гибки и крепежа.

Для скрепления

Для этого могут использоваться следующие приспособления:

• проволока;
• зажимные скобы;
• пластиковые хомуты.

На сегодняшний день арматуру можно скреплять готовыми к использованию специальными зажимными скобами (скрепками). Они изготавливаются из стали хорошего качества. Применять их очень просто: надеть на пересекающиеся пруты арматуры и стянуть их. При этом монтаж арматурных каркасов можно осуществить намного быстрее, не прикладывая значительных физических усилий. Единственный минус- это высокая стоимость.

Сегодня для того, чтобы скрепить арматуру, лучше использовать специальную стальную гибкую низкоуглеродистую проволоку. Она должна быть диаметром не менее 1,0 мм, но можно использовать 0,8 – 1,4 мм, в соответствии со стандартом.

Для вязки арматуры под ленточный фундамент требуются отрезки проволоки длиной 0,3 м. Причем, откусывать эти куски можно пассатижами или отрезать болгаркой.

Для упрощения этого процесса поступают следующим образом:

• сгибают всю проволоку так, чтобы получить отрезки равной длины;
• с помощью болгарки просто разрезают по этим меткам сразу весь пучок проволоки.

Для вязки арматуры под ленточный фундамент применяться следующие вспомогательные инструменты:

• пассатижи;
• щипцы;
• шуруповерт;
• вязальный крючок.

Выбор материала зависит от предпочтений и опыта строителя.

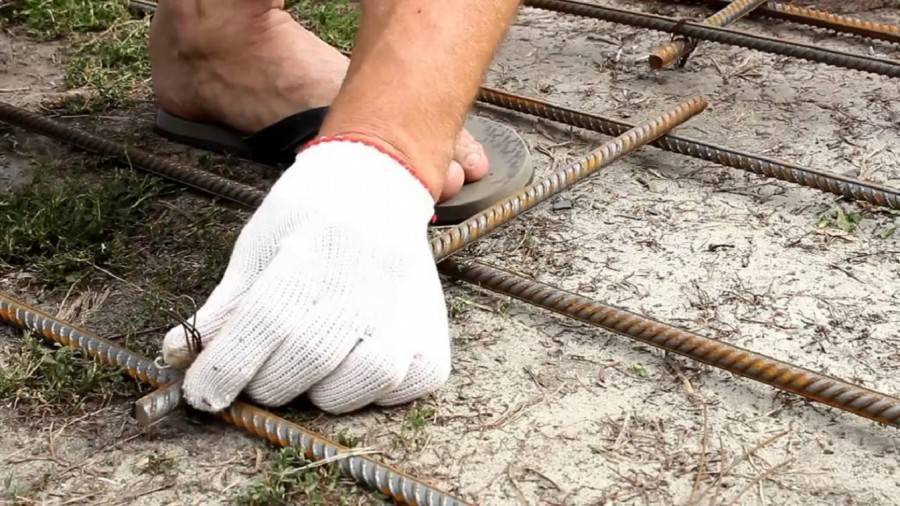

Для выполнения операции петлю вязальной проволоки закидывают вокруг арматуры, а концы прутов закручивают. Но обычно это занимает много времени и физической силы. Поэтому лучше использовать для этого крючок. Им работать быстрее и удобнее: крюк продевают в петлю скрутки и вращают. При этом проволока затягивается.

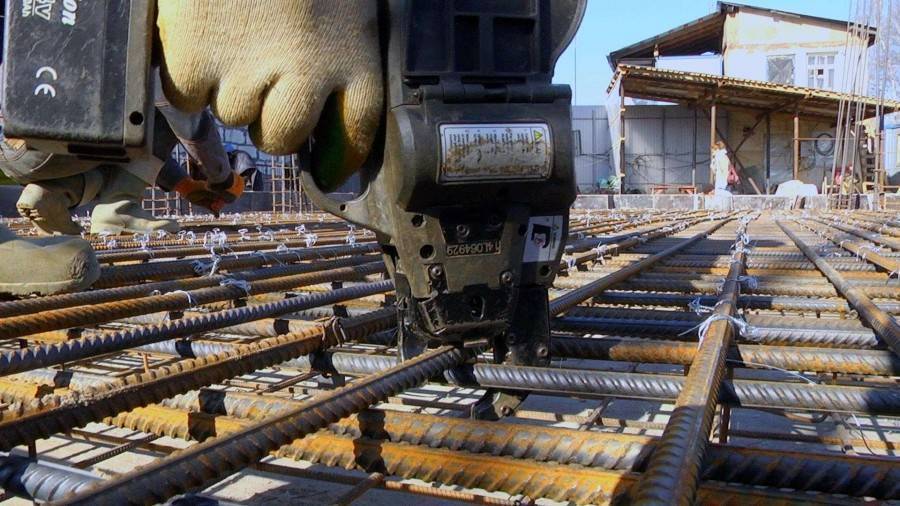

Еще один инструмент, быстро скрепляющий арматурные прутья,- это строительный винтовой вязальный крючок. Его не надо вращать вручную. Несмотря на то, что весь процесс происходит намного быстрее, это тяжелая физическая работа.

Отличительная черта пластикового хомута — это способность хорошо фиксировать элементы. Но, с другой стороны, вязка арматуры пластиковыми хомутами не может обеспечить достаточную прочность соединения.

Вязальная проволока имеет малый диаметр и низкую прочность, поскольку проходит отжиг для мягкости. Поэтому ее легко разорвать избыточной затяжкой при вязке

Так, если нечаянно наступить на верхнюю часть конструкции или неосторожно заливать арматуру, крепления могут лопнуть. К тому же, в таких случаях аккуратно стоит применять и строительные вибраторы

Поэтому лучше остановить свой выбор на электроинструментах, особенно, если объем работ достаточно большой.

Народные умельцы придумали свои способы. Например, аккумуляторным шуруповертом или дрелью (хотя это и не лучший вариант, т.к. проволока часто рвется) вязать арматуру намного быстрее.

Но чаще всего используется, все-таки, шуруповерт. Для этого в патрон вставляют вязальный крючок. Его можно приобрести в магазине, а можно сделать своими руками из проволоки диаметром 4 мм, отрезка электрода, или толстого гвоздя. Такими нехитрыми способами процесс вязки пойдет заметно быстрее, и при этом будет затрачиваться меньше энергии.

Для гибки арматуры можно воспользоваться приобретенными в магазине приспособлениями, а можно попробовать сделать их своими руками. Тем более, что это позволит снизить себестоимость конструкции.

Для гибки арматуры

Существуют следующие приспособления для выполнения этой операции:

• с механическим приводом;
• ручные.

Так как в индивидуальном строительстве часто приходится резать проволоку, ручные станки для гибки стали практически незаменимыми в современных стройках. Конструкции таких станков могут отличаться друг от друга, но принцип их действия одинаков. Так, металлическую часть закрепляют между упорным и центральным валами инструмента. Гибочный вал загибает прут в нужную сторону. Упорный вал фиксирует незадействованные части заготовки.

Благодаря гибочным инстументам, любой прут можно согнуть быстро без особых усилий, добиваясь необходимой формы.

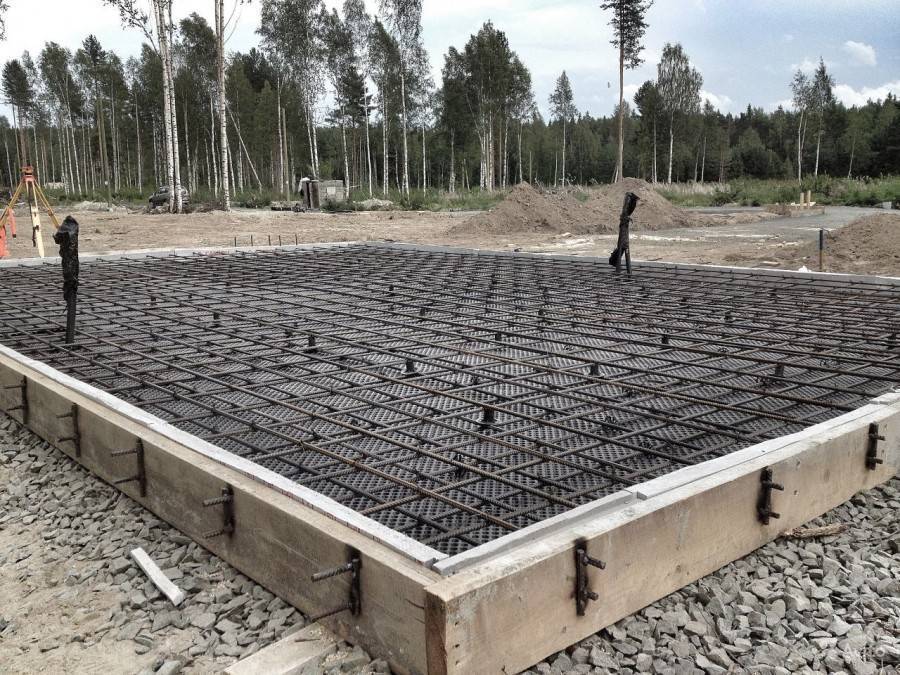

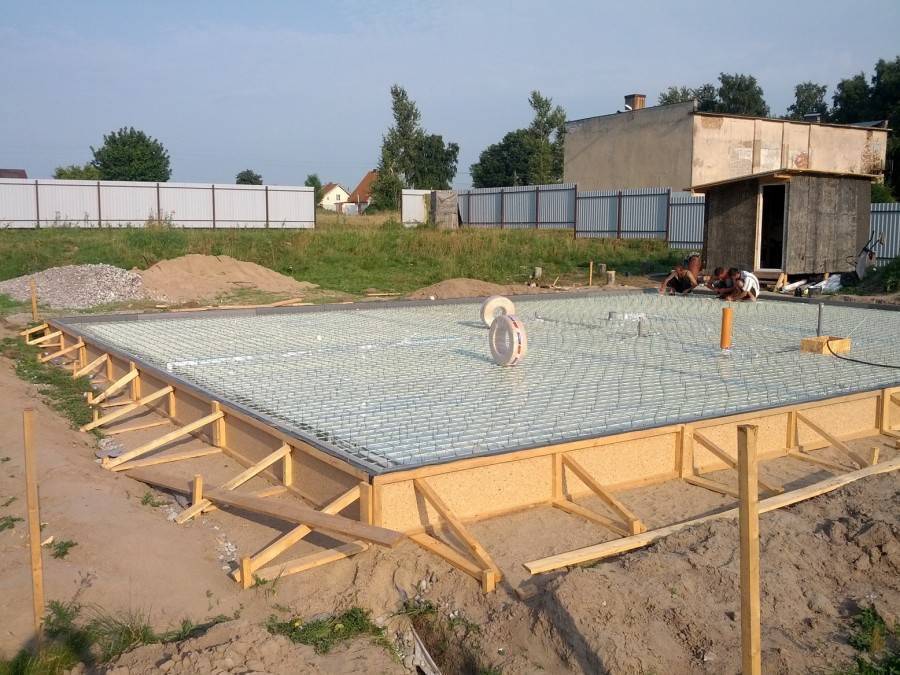

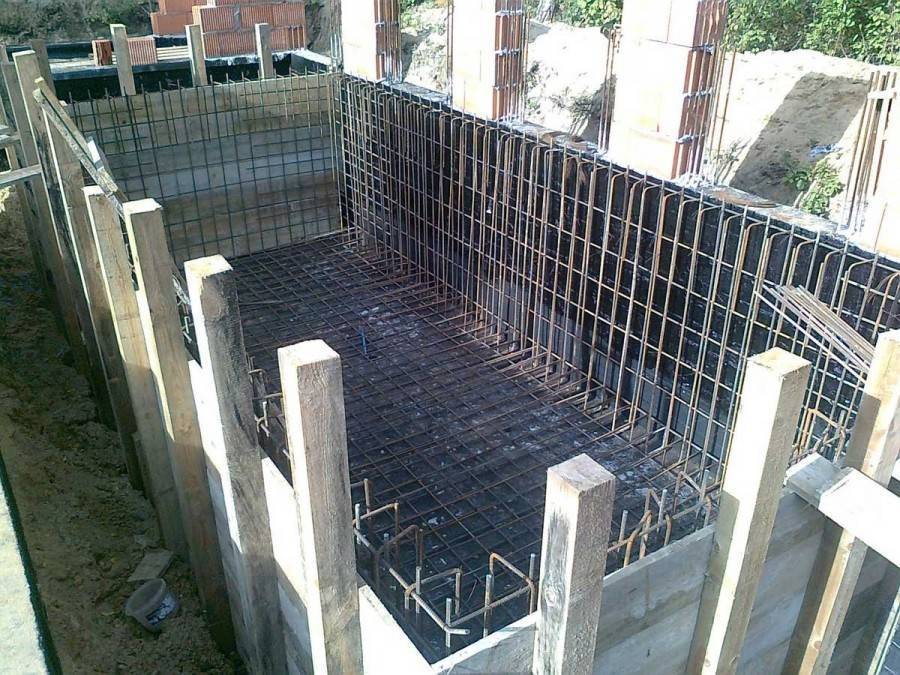

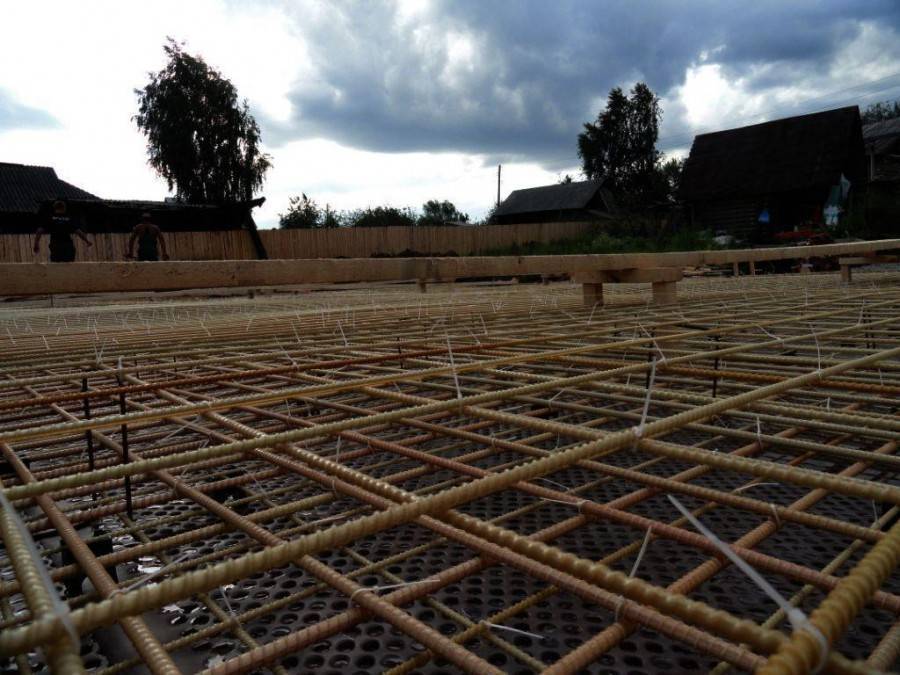

Фото арматуры для фундамента

Также рекомендуем просмотреть:

• Особенности холоднокатаного листа
• Технические особенности горячекатаного листа
• Инструкция, как выбрать двутавровую балку
• Выбираем трубы ВГП по уму
• Как выбрать и рассчитать швеллер
• Как выбрать и установить фиксаторы для арматуры
• Стальной рифленый лист
• Какие лучше столбы для забора
• Металлическая кровля
• Размеры металлического уголка
• Технология вязки арматуры для фундамента
• Арматурная строительная сетка
• Какой оцинкованный лист выбрать
• Какую сетку рабицу выбрать
• Какие особенности имеет оцинкованная проволока
• Как выбрать профильную трубу
• Оцинкованная сварная сетка в рулонах
• Забор из металлического штакетника
• Композитная стеклопластиковая арматура
• Стальная низкоуглеродистая оцинкованная проволока
• Как выбрать и положить профнастил для крыши
• Какой профлист лучше для забора
• Все виды колючей проволоки
• Что такое нихромовая проволока
• Изготовление и применение стального круга
• Как выбрать оцинкованный профнастил
• Как подобрать сварочную проволоку

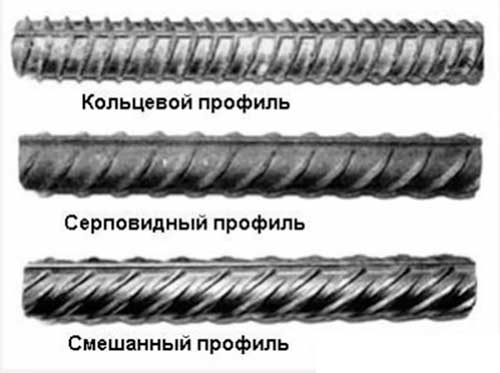

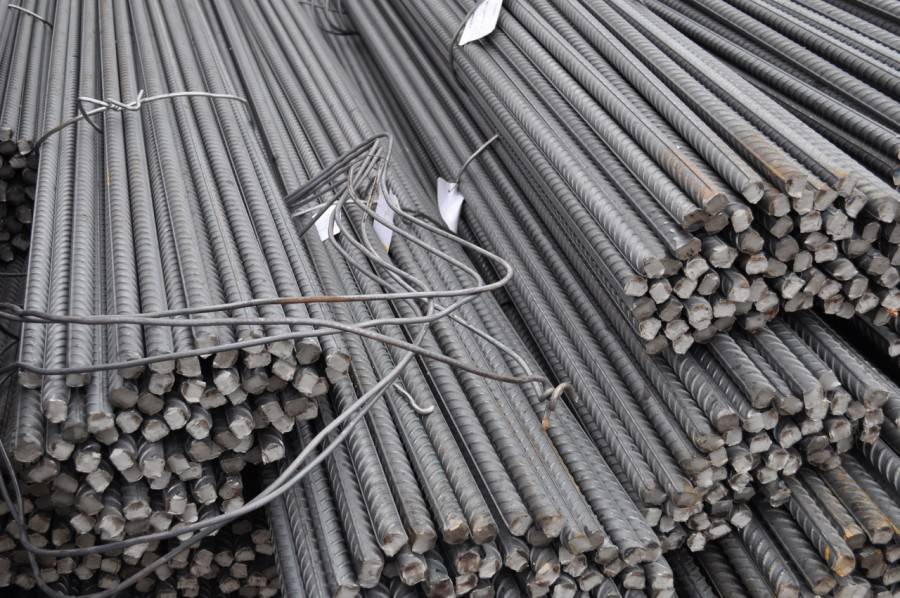

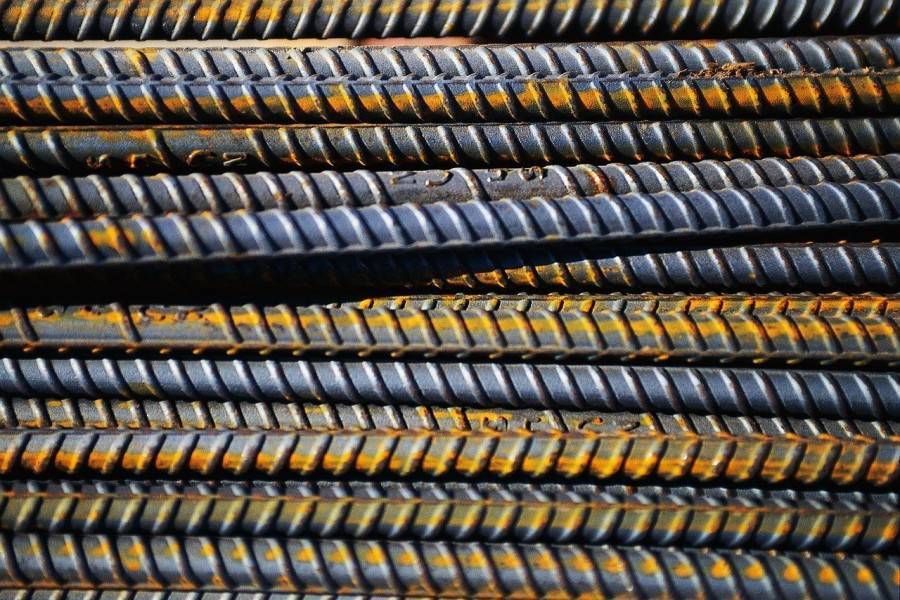

Какую арматуру лучше использовать для ленточного фундамента

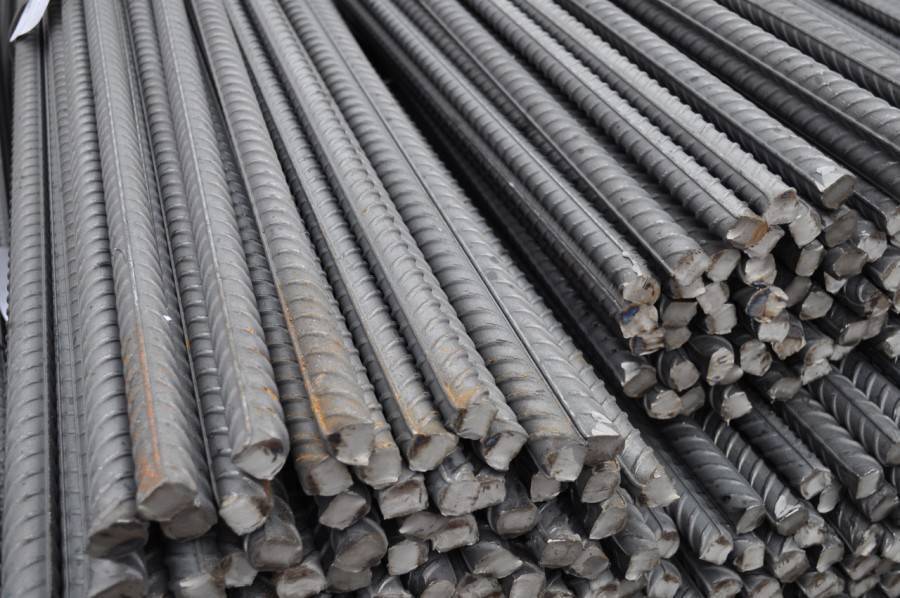

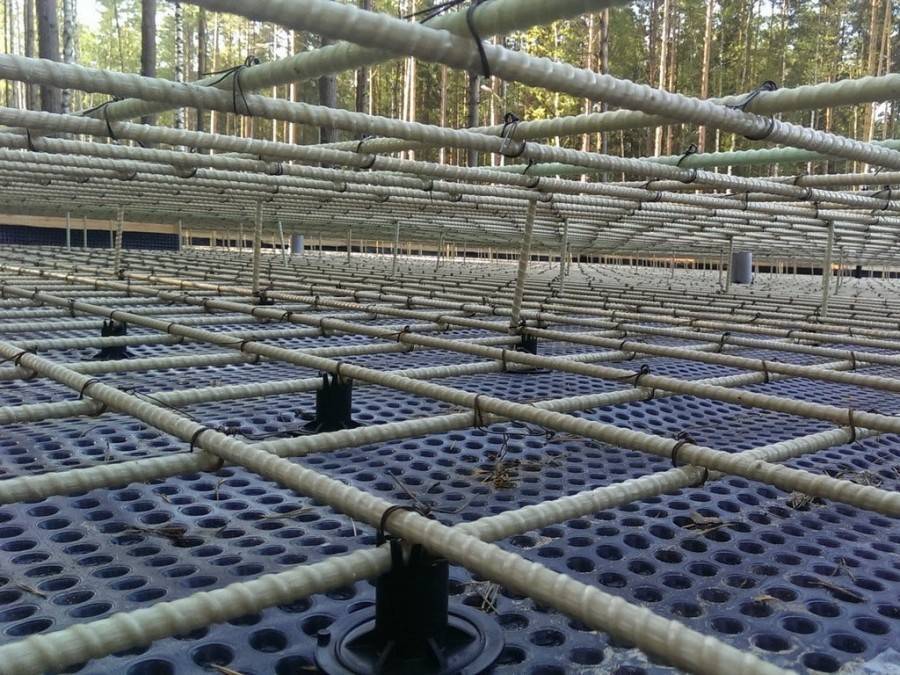

Для ленточного основания используется стальные пруты класса А2 с маркировкой А 300, А3 – А400, А5 – А800, А6 – А1000. Они относятся к горячекатаным рифленым стержням. Подобный внешний вид такой арматуры способствует хорошему креплению. Горячекатаные стержневые монтажные пруты, гладкой поверхности, чаще используются для вертикальной поддержки. В основном, приобретают материал класса А1 с маркировкой А240.

На этапе проектирования стоит задуматься о том, какой диаметр арматуры нужен для будущего ленточного фундамента. В зависимости от веса будущей постройки он отличается. Стандартно приобретают материал диаметром 10-14 мм. Иногда для тяжелых зданий применяют диаметр 22 мм. Для вспомогательных материалов обычно используют от 4 до 10 мм.

Необходимость армирования

Фундамент представляет собой монолитную железобетонную конструкцию. Сам бетон – материал, который выдерживает значительные нагрузки только на сжатие. Чтобы увеличить прочность фундамента на растяжение и изгиб, необходимо изготовить металлический каркас. Причем показатели прочности увеличиваются только за счет обустройства рабочих продольных прутьев. Поэтому в качестве их используют толстые профилированные прутки диаметром 10÷14 мм. Поперечные элементы предназначены для создания пространственной геометрии фундамента, они не позволяют продольным пруткам смещаться при заливке бетонного раствора, и удерживают их в нужном месте. Для этих целей можно использовать гладкие или профилированные прутки диаметром 6÷9 мм.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Заключение

При строительстве фундаментной основы необходимо особое внимание уделить сбору  из металлa. Неправильный диаметр стали или вид материала может повлечь разрушение здания и создать угрозу жизни населению

Перед приобретением необходимо рассчитать состав армирующей коробки, исходя из этажности здания. Кроме того, следует учитывать состав арматуры, так как вид материала, из которого произведена арматура, имеет разную функциональность.

Для создания основы строения следует выбирать сталь класса А3, А4 смешанного вида поверхности. Это обеспечит хорошее соединение с бетоном и жёсткость конструкции.

Выводы

Строительство дома — нелегкая и затратная задача. Цена качественного фундамента может составить до 15% от стоимости всего дома.

Русский человек всегда пытается найти пути экономии, но строительство фундамента — ответственное дело, экономить на нем нельзя.

Посмотрите видео:

Не рискуйте зря, иначе, вложив свои деньги в остальные материалы, но сэкономив на арматуре, вы рискуете получить неудовлетворительный и непредсказуемый результат в виде потрескавшихся стен и просевшего основания. Получаться еще большие убытки, связанные со сносом деформированного фундамента и проведением нового строительства.
