Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Виды конструкций для водоснабжения

Человек потребляет достаточно большое количество воды. Она требуется для питья, стирки, мойки посуды, уборки, полива, умывания, принятия душа и других целей. Хорошо, если в загородном доме поблизости имеются коммуникации, к которым можно подсоединить дом.

Однако часто такой возможности нет, и здесь на помощь приходят несколько вариантов водообеспечения:

1. Обычная забивная скважина.
2. Шахтный колодец.
3. Абиссинская скважина.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Забивная скважина

Вода, набранная этим способом, имеет высокое качество. Дом можно полностью обеспечить водой даже при высоком потреблении. Однако при использовании такого варианта существуют серьёзные минусы: высокая стоимость, необходимость обеспечить регулярное техническое обслуживание. Без электричества работа насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания существенно ниже, чем для скважины. Большой диаметр шахты облегчает уход за колодцем. Он может работать без использования электричества.

Однако качество воды снижается при сильных осадках и весной при таянии снега. Объём запасов воды может истощиться при интенсивном потреблении.

Далее разберемся, какими достоинствами обладает абиссинская скважина, что это за конструкция и как ее установить.

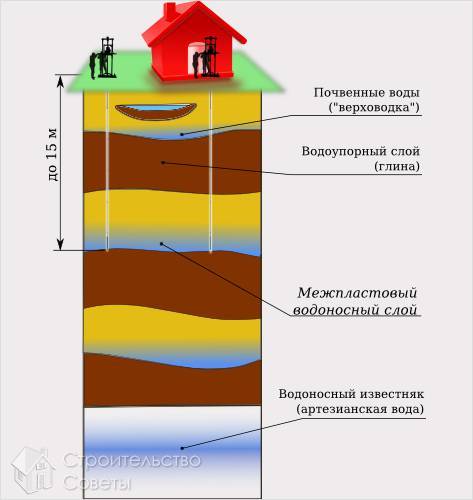

Глубина залегания забивной и абиссинской скважины Источник obustroeno.com

Абиссинская скважина

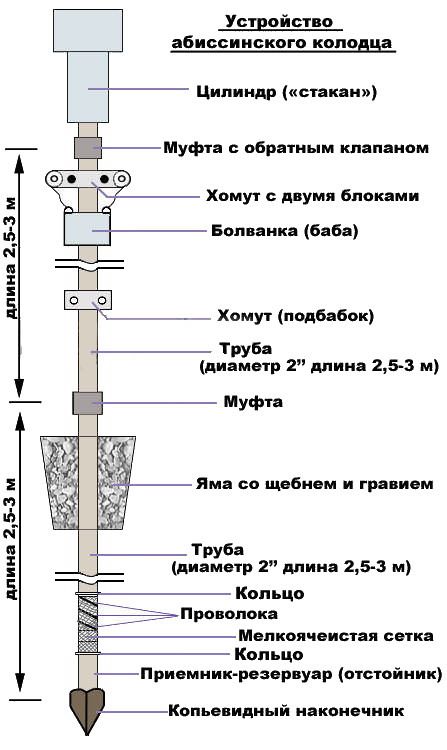

Абиссинский колодец — это скважина «игла». Такое название она получила из-за особой конструкции в виде трубы с наконечником.

Этот вариант был изобретён во время войны между Британией и Эфиопией в 1867-1868 годах. Заслуга его создания принадлежит инженеру Нортону. Такой колодец предназначался для снабжения водой британских войск во время передвижения в условиях пустыни. Конструкцию можно было легко поставить или перенести на новое место при необходимости.

Процесс монтажа скважины «иглы» Источник unipump.ru

Плюсы и минусы абиссинской скважины:

• При установке такого варианта нет необходимости использовать сложное оборудование. Для монтажа не требуется большого пространства. Рытьё такого колодца не требует значительных затрат.
• Недостатком является ограничение по глубине залегания водоносного слоя. Этот колодец не может подавать воду с большой глубины. Для того, чтобы проложить скважину, необходимо, чтобы земля в месте установки была относительно мягкой.

Бурение абиссинской скважины на садовом участке Источник unipump.ru Поскольку в большинстве случаев водоносный слой располагается достаточно близко к поверхности, абиссинский колодец способен в достаточной степени обеспечить водоснабжение дачи или частного дома. При интенсивном использовании воды можно поставить на участке ещё один.

Сравнение скважин на воду Источник yandex.net

Пошаговая инструкция

Устройство абиссинского колодца своими руками представляет собой ряд последовательных действий. Перечислим их:

1. Выбор места для скважины.
2. Выемка одного кубического метра почвы на месте будущего колодца и установка там одного бетонного кольца.
3. Последующие 1,5-3 метра проходят при помощи садового бура с дополнительными штангами, что позволяет пройти наиболее трудные глинистые слои грунта и погрузиться в мягкий горизонт, состоящий из песка.
4. Погружение первой трубы с наконечником-иглой, длина трубы не должна быть меньше 3-4 метров. После погружения следует отрегулировать отвесное положение при помощи вертикального уровня.
5. Над трубой создают копр и подбирают тяжелый слиток металла (бабку), весом более 30 кг. Она надевается на торец трубы, и начинается забивное бурение.
6. К каждому свободному торцу трубы при помощи муфты прикрепляют следующую и погружают до тех пор, пока из трубы не польется вода.
7. Верховодка откачивается особой помпой, нечувствительной к присутствию песчаных и глиняных примесей в воде. Затем шланг опускают в полость трубы и откачивают воду оттуда. Труба подсоединяется к насосу, предназначенному для абиссинской скважины. Этот агрегат создает внизу трубопровода разрежение, способствующее подъему воды под напором, достаточным для транспортировки воды к потребителю.
8. Проводятся монтажные работы по вводу водопроводной трубы от насоса в дом. Для этого отрывают траншею с учетом промерзания грунта и помещают туда водопровод.
9. Вокруг бетонного кольца бетонируется площадка. Это необходимо для предупреждения подтопления скважины осадками и грунтовыми водами, а также для защиты от низких температур.
10. Поверх кольца укладывают бетонную крышку с отверстием для люка и затем устанавливают сам люк.

Моя скважина игла или абиссинский колодец существует уже более 3-х лет и ее работа не вызывает нареканий. Решение забивать трубу в землю пришло не сразу – успешный опыт соседей, имеющих такую скважину, помог преодолеть все сомнения. О своем решении я до сих пор не жалею.

Александр

Причиной, побудившей меня устроить такой колодец на своем участке стало желание экспериментировать. Первый опыт был неудачен – забивать трубы оказалось непростым делом. Разбив оголовок трубы и допустив отклонение трубы от вертикального положения, я так и не смог вынуть ее на поверхность. В итоге игла для абиссинского колодца так и осталась на глубине 3 метров в земле. Решено было привлечь специалистов, и вот уже второй год мы пользуемся водой превосходного качества из нашего колодца.

Михаил

Отзывы об абиссинском колодце дают основание рекомендовать его к устройству для обеспечения водоснабжения частных домом и дач. Дешевизна оборудования и низкие трудозатраты делают такую скважину доступной для каждого частного застройщика. Отдав предпочтение именно скважине-игле, можно быть уверенным в получении вкусной и чистой воды для всей семьи за доступную цену.

Как монтируется абиссинская скважина

1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины.

В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.

1. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м.

Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.

1. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).

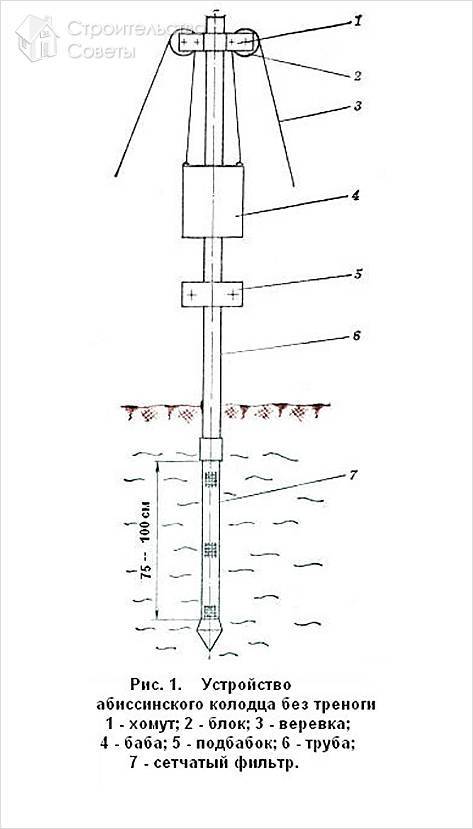

2. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

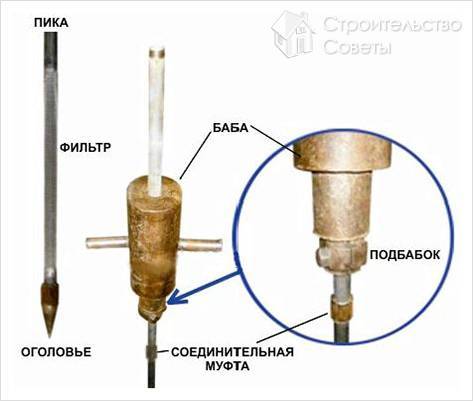

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.

Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы иглофильтра.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

2 Что нужно для бурения абиссинского колодца?

Штанга буровая, диаметр 10 мм, стальная

Абиссинский колодец легко можно создать с применением специального оборудования, однако покупать его для того, чтобы воспользоваться им один раз невыгодно. Соорудить скважину иглу можно используя уже имеющееся в наличии простое оборудование. Для этого необходимо наличие:

• Болгарки и дрели;
• Кувалды и молотка;
• Двух газовых ключей;
• Блинов от штанги весом в 20-40 кг;
• Сварочного аппарата;
• Садового бура;
• 10 метров ½ дюймовой трубы;
• Сетки с нержавеющим галунным плетением;
• Автомобильных хомутов;
• Обратного клапана;
• Насосной станции.

Несомненно, в любом городе или поселке можно найти строительный магазин, где без труда можно приобрести все это необходимое оборудование.

При выборе представленного оборудования важно учитывать отзывы о его качестве

Кроме того перед тем как начать подготовку к работе следует принять во внимание отзывы местных жителей об особенностях почвы на данном участке земли

Насосная станция для абиссинского колодца

Таким образом, предоставленные отзывы могут существенно помочь при проведении монтажа и выборе места для бурения скважины.

2.1 Какие преимущества и недостатки абиссинского колодца?

Представленная конструкция обладает целым рядом неоспоримых преимуществ. Они заключены в:

• Простоте конструкции;
• Возможности установки на маленьком участке;
• Отсутствии необходимости громоздкой техники при установке;
• Возможности установки насоса в помещении;
• Быстрых сроках монтажа – до 10 часов;
• Долгом эксплуатационном сроке конструкции;
• Препятствовании попаданию в колодец мусора с поверхности;
• Непрерывной подаче в необходимых объемах воды;
• Легкости при осуществлении демонтажа;
• Возможности проведения многократной установки.

Абиссинский колодец имеет несколько недостатков. Например, для того, чтобы реализовать данный вид скважины, нужны специальные геологические условия местности.

Все зависит от глубины залегания верхних слоев грунта. Также при бурении скважины требуется наличие опыта у бурильщика.

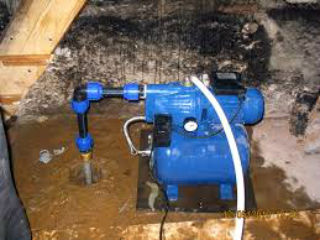

Насосная станция для колодца, подвальная

2.2 Нюансы бурения

При осуществлении монтажа абиссинского колодца важно учитывать диаметр используемого забойного стального орудия. Он должен быть на 5-10 мм больше, чем показатели диаметра фильтра и заборной трубы

Это играет большую роль при обеспечении легкости перемещения орудия по всей длине канала будущей скважины

Он должен быть на 5-10 мм больше, чем показатели диаметра фильтра и заборной трубы. Это играет большую роль при обеспечении легкости перемещения орудия по всей длине канала будущей скважины.

Железная труба снабжается отверстиями, которые получаются путем высверливания на расстоянии 10-12 мм друг от друга, с ориентировкой на шахматный порядок.

К одной стороне трубы привинчивается заостренный и имеющий форму конуса наконечник. Его длина должна составлять 200-300 мм, деталь снабжается прорезями, сквозь которые будет поступать вода.

В роли фильтра может выступать проволока с нержавеющим покрытием и намоткой через каждые 1,5 см.

Сверху она покрывается галунной нержавеющей сеткой. Это послужит труднопреодолимой преградой для мелкого, растворенного в воде песка, который может вызвать заиливание.

После того, как место под колодец будет выбрано, нужно создать в грунте выемку, размеры которой будут составлять 1 х 1 х 1 м.

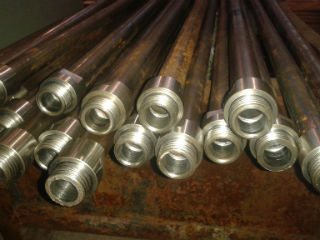

Трубы для вбивания в скважину

После этого трубопроводная магистраль погружается вертикально в почву. Точнее она забивается при помощи ударов штанги или чугунной бабой, вес которой не должен быть меньше 30 кг.

После того, как труба будет установлена, вокруг нее подсыпают землю и утрамбовывают ее. Общая высота конструкции из трубы напрямую зависит от того, насколько быстро в ней появится вода.

В большинстве случаев водный уровень должен превышать верхний край шахты на 1 метр. Фиксация насоса производится посредством резьбового соединения, а перед этим проводится выкачка мутной воды до ее полного изменения цвета и обретения прозрачности.

Фиксация насоса также может проводиться с применением фланца. После этого следует произвести его прямое подключение к системе, обеспечивающей водоснабжение.

Если во время тестового запуска устройства будет наблюдаться отсутствие подачи воды наверх, то причиной этому может послужить механическое повреждение муфты или разгерметизация скважины.

Условия для сооружения абиссинской скважины

Для получения постоянного источника питьевой воды необходимо правильно выбрать участок и тщательно его подготовить. Прежде всего определяют уровень залегания подземных пластов влаги. Сделать это можно по косвенным признакам:

1. Растениям, которые имеются на территории. В частности, камыш и тополь добывают воду с глубины 1-3 м, полынь — от 2 до 6 м, а люцерна — с 10-15 м.
2. Большому количеству комаров и мошек в вечернее время — они собираются в местах с высокой влажностью.
3. Количеству влаги во время тумана или при выпадении росы.

https://youtube.com/watch?v=VfgJK9TrPoo

Можно оценить примерный уровень, сравнив его с таковым на участках у соседей. Для этого берут веревку с грузом и опускают в ствол. Если глубина колодца не более 12 м, а уровень воды не ниже 7 м, можно устанавливать иглу. При слишком низком расположении насос может не справиться со своей задачей. Стоит поинтересоваться количеством воды, поступающим за час (дебитом скважины). В норме он должен составлять от 1 до 5 м³ жидкости.

Обязательно определяется качество воды. Для этого можно весной взять образец из колодцев соседей и сдать в лабораторию на анализ. В это время в воде бывает максимальное количество вредных примесей.

Состав почвы также имеет значение. Пробурить отверстие легко в песчаном или глинистом грунте, но в каменистой почве это сделать будет затруднительно.

Где можно делать чудо-скважину своими руками?

Обустройство описываемой конструкции разрешается выполнять исключительно на тех участках, где водоносный верхний слой залегает от поверхности земли на глубине до 5 м. Если вода прячется глубже, придется получать разрешение в официальных инстанциях на разработку недр. А это требует немало времени.

Абиссинская скважина – сделайте чудо-колодец на участке

Да и достать воду с большой глубины, используя обычный насос поверхностного типа, будет совсем непросто. Придется заглублять насосное оборудование либо делать большую по сечению скважину, что увеличивает затраты.

В других видах почв артезианский колодец не обустраивают. Если на вашем участке земля каменистая, даже не пытайтесь сделать на нем такую скважину. Без спецоборудования и осуществления полноценных (трудоемких и сложных) буровых работ у вас ничего не получится.

Рекомендуется уточнить у соседей, у которых уже имеется дачная автономная система водоснабжения, об особенностях почвы в данной местности, а также о глубине залегания вод. Тогда вы четко будете знать, имеет ли смысл производить своими руками бурение чудо-колодца.

Плюсы и минусы абиссинской скважины

Устройство широко распространено и практически универсально, но у него есть свои плюсы и минусы.

Преимущества скважины

Абиссинская скважина имеет ряд достоинств, позволяющих эффективно использовать ее при отсутствии других видов водоснабжения. Среди основных плюсов установки:

1. Простота монтажа. Скважина устанавливается на относительно небольшую глубину, кроме того, устроить ее можно не только в любом месте на участке, но и в ограниченном пространстве – гараже, подвале или подполе дома.
2. Быстрота установки. Работы можно провести всего за несколько часов.
3. Легкость изготовления. Не нужна тяжелая буровая спецтехника, не требуются подъездные пути для транспорта.
4. Дешевизна. Необходимые составляющие установки можно приобрести в любом строймагазине, а все работы по обустройству скважины провести своими руками.
5. Долговечность. При грамотной установке и регулярной эксплуатации скважина может прослужить несколько десятков лет, поставляя воду до тех пор, пока она собирается в пласте.

Недостатки скважины

Кроме достоинств, у скважины есть и ряд недостатков. К ним относят то, что устраивать «иглу» можно не всегда и не везде. На некоторых участках от нее лучше отказаться. Минусы абиссинки:

1. Установка на песок. Если на участке много камней, есть толстые глиняные и известняковые пласты, устанавливать скважину финансово нецелесообразно или невозможно.
2. Необходимость регулярного использования скважины во избежание заиливания. Однако проблема решается прочисткой трубы с помощью специального приспособления – желонки.
3. Необходимость использования для водоподъема насосной станции. Погружной насос не подходит для установки в скважину маленького диаметра. «Игла» может заглубляться на 10-15 метров, но расстояние до зеркала воды от верхней точки скважины не должно быть более 8-9 метров. При превышении этой величины насосную станцию нужно будет ставить ниже, понадобится кессон на улице или в подполе придется рыть приямок. Если расстояние до водоносного слоя более 20 метров, поднять воду с глубины будет невозможно, так как насосная станция с этой задачей не справится.

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да – это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Информация о насосах

Для подъема воды с глубины можно использовать ручную помпу или бытовую водопроводную станцию, у которой насос располагается сверху. В колонну следует опустить всасывающий шланг.

Существуют и несовершенные, но дешевые способы устройства колодца. При этом вам придется приложить много физических усилий. Например, можно забить в почву иглофильтр, используя кувалду. Еще одна технология заключается в бурении с помощью садового бура малого диаметра. Дополнительным оснащением выступят насадки-удлинители.

Насос для абиссинского колодца подбирается еще на этапе проектирования. Вы можете предпочесть оборудование JET 82 M, которое имеет множество преимуществ. Эта модель предназначена для бытовых целей и чаще всего устанавливается именно в абиссинских скважинах. Она обеспечивает высокую всасываемость воды, даже при наличии водяных пузырьков и песка. Корпус обладает высокой прочностью, а в его основе — чугун, что обеспечивает возможность эксплуатации в течение длительного времени.

Вы можете выбрать насосы Pedrollo, которые используются для перекачки жидкостей с концентрацией примеси не более 50 г на кубический метр. Такие модели обладают высокой надежностью и отличаются от других тем, что имеют незначительный вес в 5,3 кг.

Необходимые инструменты и материалы

При процессе работы по изготовлению абиссинской скважины понадобятся такие инструменты:

• сварочное оборудование;
• болгарка;
• электрическая дрель;
• разводные ключи;
• кувалда.

Также необходимо будет подготовить или приобрести следующие расходные материалы:

• тяжелые металлические круги, при помощи которых производится забивание;
• модифицированный бур;
• труба для обсадки. Должны бать порезана на метровые куски и оснащена резьбой с двух концов;
• крепежные материалы (хомуты, болты, гайки);
• зажимное устройство для стыковки труб;
• металлическая сеточка с мелкими ячейками;
• вязальная проволока.

Кроме этого необходимо приобрести насосную установку с прилегающим комплектом крепежных материалов, и обратный гидравлический клапан.

Как бурить?

Как выбрать место для бурения

Конструктивная специфика скважины иглы

Модификация фильтра

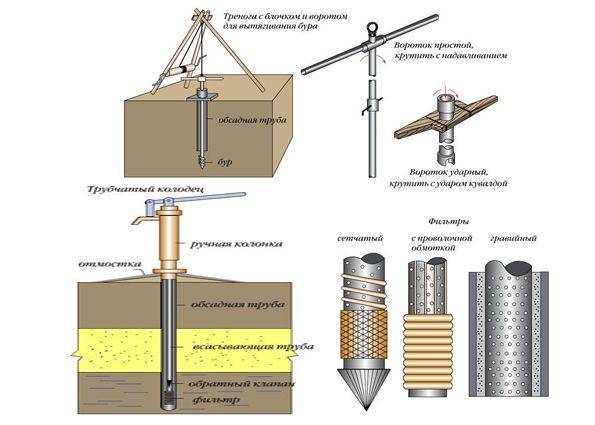

Способы погружения колодца-иглы в грунт

Бурение или забивание абиссинских колодцев осуществляют одним из нескольких способов.

Процесс бурения абиссинской скважины

Изначально они строились только методом забивания трубы в грунт при помощи кувалды. Позже изобрели приспособление под названием «бабка»

Но выбирая такую технику важно понимать, что процесс забивания предполагает сильную нагрузку на резьбовые соединения между тубами, из-за чего они могут потерять герметичность, а это в свою очередь приведет загрязнению скважины сточными водами.
Также выполняют бурение ударной буровой установкой абиссинских скважин. Конструкция приспособления представляет собой треногу с подвешенным на тросе грузом

Поднимают его вручную или при помощи электролебедки на определенную высоту, затем опускают в свободное падение, позволяя, опустится на забивную трубу.
Более современным вариантом является бурение скважины несколько большего диаметра, чем труба с фильтром, которая потом подгружается в подготовленный проход. Просверлить отверстие можно специальной установкой или вручную, используя усовершенствованный садовый бур. Его обновление сводится к удлинению штанги. Подбирают трубу соответствующего диаметра и режут ее на отрезки по 1-1,5 м. Соединяют их резьбовыми муфтами или перекрестными болтами, добавляя дополнительный элемент по мере погружения бура в грунт.

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

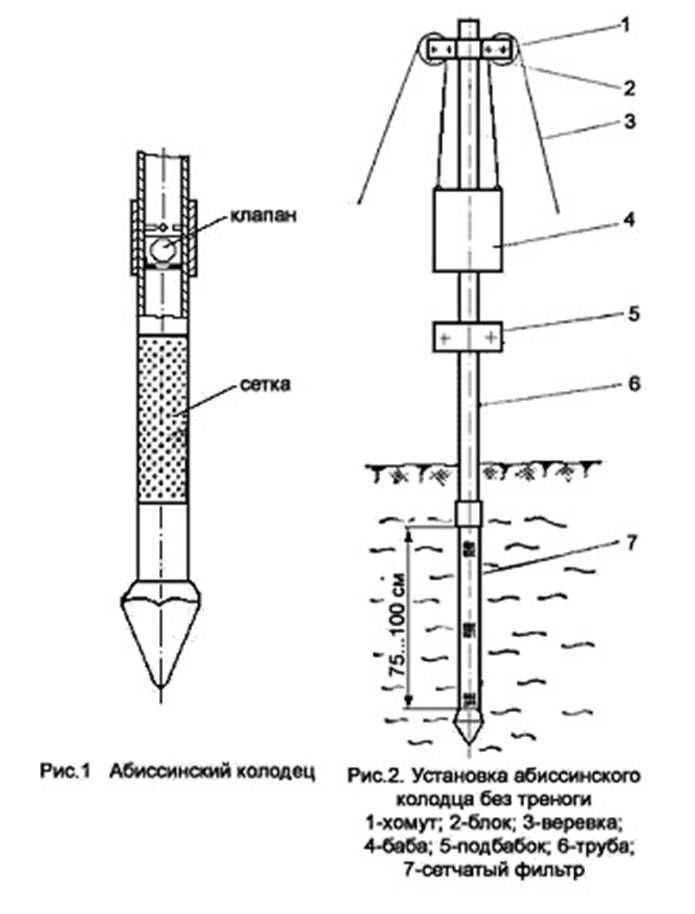

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Зачем нужна желонка?

Желонка, или бур-желонка – буровой/очистной скважинный снаряд для рыхлых грунтов. Забив абиссинский колодец, особенно на даче, крайне желательно обзавестись желонкой калибром на 4-5 мм меньше, тем более что сделать такую несложно и самому, см. рис. Зачем?

Очень надежный абиссинский колодец при длительных перерывах в его использовании может заплыть глиной, особенно если грунт аллювиальный или моренный, как на Валдае. Желонкой его прочищают: бросают ее в колодец на веревке, затем вытаскивают и вытряхивают взвесь.

К размерам и точности желонка не критична, достаточно примерно соблюсти пропорции по рисунку. От прочих очистных снарядов для скважин желонка выгодно отличается тем, что не требует для применения жесткой штанги.
