Можно ли подать видеопоток с аналоговой камеры на цифровой видеорегистратор?
Есть объект, на котором несколько десятков аналоговых камер и пару допотопных DVR. Есть мысль неторопливо обновляться на цифру, но за раз заменить все камеры — невозможно.
Есть ли какой переходник, который сможет воткнуть аналоговые камеры в цифру? Или такой переходник нерентабелен по деньгам?
- Вопрос задан более двух лет назад
- 2293 просмотра
1 вариант. Скорее всего ваши видеорегистраторы умеют поканально отдавать RTSP поток. Забираем их и пишем IP-видеорегистратором.
2 вариант. Покупка AHD/CVI/SDI видеорегистратора. Потихоньку менять камеры, без перепрокладки кабеля. Как правило, кроме поддержки AHD/CVI/SDI, поддерживаются и аналоговые CVBS камеры.
Все старые и новый регистраторы подцепить к одной сети. Новый регистратор — NVR (IP). Если старые регистраторы умеют отдавать картинку по RTSP, то на новом можно будет подключить каждую камеру как IP по RTSP. Напишите модели старых регистраторов.
По второму пункту — вас никто не завставляет сразу менять и камеры и регистратор. Покупаете AHD/CVI/SDI/TVI регистратор с бОльшим количеством каналов и все старые аналоговые камеры подключаете к нему. На свободные каналы вешаете уже новые камеры (если запланировано) с необходимым разрешением.
Определение IP-камеры и принцип работы
Беспроводная IP видеокамера поворотная
Айпи камеры видеонаблюдения часто называют сетевыми, потому что они фиксируют видео в цифровом формате и используют для трансляции компьютерную сеть, передавая данные через узлы локальной компьютерной сети конечному пользователю на огромные расстояния. Современные IP камеры имеют высокое разрешение и оснащены различными дополнительными функциями:
- перевод изображения в нужный формат;
- масштабирование;
- наклон;
- панорамирование;
- интеллектуальный анализ изображения, в частности распознавание лиц;
- обнаружение движения;
- аудио слежение;
- автоматические оповещения.
Сетевые устройства отличаются по типу исполнения
- Корпусные – имеют герметичный кожух, предохраняющий от влияния внешней среды.
- Корпусные мультимедийные – устанавливаются внутри помещения, снабжены микрофоном и разъемом под флеш-карту.
- Купольные – обеспечивают обзор 360°, обычно устанавливаются в помещении на потолке, бывают и уличные устройства.
- Поворотные – применяются для слежения за объектом, меняют угол обзора, снабжены зумом.
- Цилиндрические – универсальны, устанавливаются внутри и снаружи.
Первая IP видеокамера была создана в 1996 году. Она имела разрешение всего 0,3 Мп и на то время не могла соперничать с аналоговыми системами.
ВИДЕОНАБЛЮДЕНИЕ ЧЕРЕЗ РЕГИСТРАТОР
Как уже говорилось, регистратор позволяет производить запись с камер системы видеонаблюдения и создавать архивы требуемой глубины. Помимо этого он выполняет и ряд других функций:
- осуществляет вывод на монитор изображения с видеокамер в различных комбинациях;
- выполняет некоторые функции видео аналитики;
- позволяет осуществлять различные сетевые подключения, в том числе и через интернет.
Это краткое перечисление возможностей видеорегистраторов, которые присутствуют в каждой современной модели. Сетевые (IP) регистраторы обладают более широким диапазоном возможностей, но соответственно, сложнее в настройке.
Как настроить регистратор.
Настройка регистратора даже для самой простейшей системы предполагает выполнение следующих действий:
- установка системных даты и времени;
- задание основных параметров записи;
- настройка детектора движения.
Подробно о том как правильно и последовательно настроить видеорегистратор написано здесь. Про настройку регистратора для наблюдения через интернет можно почитать на этой странице.
Определение AHD камеры
AHD камера передает аналоговое изображение с высоким разрешением
AHD-технология обеспечивает передачу аналогового изображения с очень высоким разрешением нетипичным для обычной модели. Это результат развития обычного телевизионного стандарта – 25 кадров в секунду. В отличие от него AHD используют прогрессивную развертку. При записи и оцифровке получают изображение до 1080 p. Причем передача сигнала по коаксиальному кабелю возможна на расстояние до 500 м.
Основой камеры выступают высокотехнологичные матрицы на КМОП. Обычно они создают более высокий уровень шума, однако на современных AHD-камерах этот недостаток устранен. Сигнал с матрицы в цифровом формате передается на процессор, где яркостная и цветовая составляющая изображения обрабатывается отдельно по собственному алгоритму. При этом используют систему шумоподавления. В итоге потребитель получает четкое качественное изображение без посторонних шумов.
С процессора цифровой сигнал уходит в преобразователь – ЦАП, где трансформируется в аналоговые. Данные без потерь транслируются по коаксиальному кабелю на дистанцию до 500 м.
Еще один плюс – способность Ahd Camera создавать одинаково четкое и детальное изображение и днем, и ночью. В аналоговых устройствах установлен ICR-фильтр. Это инфракрасный фильтр, который днем отделяет тепловое излучение, влияющее на контрастность и четкость. Ночью фильтр не действует и благодаря ИК-подсветке обеспечивает качественную картинку при отсутствии освещения.
Подсоединение через гибридный видеорегистратор
В случае если DVR видеорегистратор аналоговой системы видеонаблюдения — достаточно новая модель, в которой имеется возможность подключения по локальной сети Ethernet в общую систему можно интегрировать несколько IP видеокамер. Для этого необходимо связать аналоговый и гибридный видеорегистратор в общую группу. Осуществляется это следующим образом:
- Через сетевой интерфейс rj-45 аналоговый видеорегистратор подключается к Ethernet сети предприятия;
- Предварительно устройство присваивается IP адрес и маска подсети соответствующие локальной сети организации;
- На одном из персональных компьютеров разворачивается специализированная программа. К примеру, PSS 4.0.4 от компании SPYMAX;
- Получив доступ к обоим видеорегистраторам, программа может объединить все изображения и вывести их на один обзорный монитор в диспетчерской.
Следует отметить, что физически это будет две отдельные системы видеонаблюдения. Полноценное слияние с одновременным использованием аналоговых и цифровых видеокамер возможно только при применении гибридных видеорегистраторов.
Что такое AHD видеонаблюдение?
На практике камеры AHD видеонаблюдения — это аналоговые камеры, сравнимые по стоимости с обычными, которые точно так же подключаются к регистратору при помощи коаксиального кабеля. Но при этом за счет использования технологии AHD мы получаем картинку в разрешении HD или Full HD, т.е. в превосходном качестве без потери цвета и мерцаний, характерных для обычного аналогового вещания.
Сегодня мы имеем возможность познакомиться как раз с двумя такими AHD камерами. Это ПРО 720А и ВАРИО 720А. Обе они позволяют снимать в режиме HD, и для того чтобы сравнить качество HD камер с обычной аналоговой камерой, нам предоставили на тест модель ПРО 900 — одну из самых лучших в сегменте обычных аналоговых камер. Подробные их технические характеристики этих вы можете посмотреть на сайте UControl.

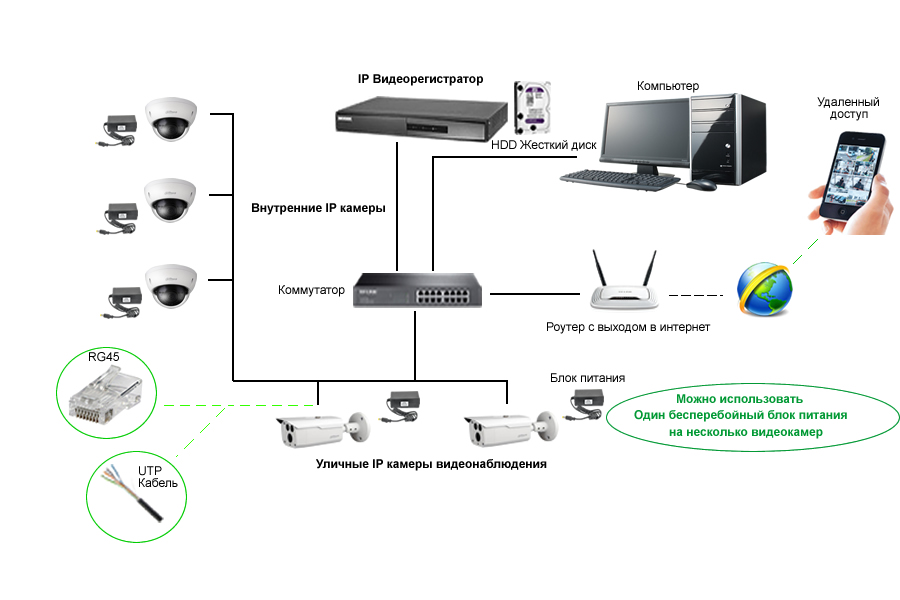

Подключение IP камеры к регистратору через роутер
Пожалуй, наиболее распространённая схема подключения IP камер к видеорегистратору — через роутер, поэтому рассмотрим её. Камеры и сетевой регистратор с помощью патч-кордов подключаем к роутеру, подаём питание на оборудование, согласно заявленным характеристикам. К регистратору для просмотра картинки так же подключаем монитор, либо телевизор. В случае организации просмотра с помощью компьютера либо ноутбука, Ваше устройство так же должно быть подключено к роутеру, через патч-корд либо Wi-Fi, если Ваш роутер имеет функцию раздачи Wi-Fi сигнала.
Далее следует авторизоваться в регистраторе, по умолчанию логин: admin, поле пароль пустое. Изначально IP камеры и IP регистраторы имеют одинаковые IP адреса: 192.168.1.10, соответственно во избежание конфликта IP адресов, для начала необходимо поменять IP адрес на регистраторе. Если роутер поддерживает функцию DHCP – автоматическую раздачу сетевых настроек подключенному оборудованию, то в разделе регистратора «Сеть» включаем данную функцию.
Ваш роутер автоматически раздаст свободный IP адрес, той же подсети в которой находится роутер, либо в настройках роутера можно указать в какой подсети будет осуществляться раздача. Теперь можно добавлять IP камеры желательно так же по 1 штуке, во избежание конфликта IP адресов. Заходим в «Цифровые каналы» (вид меню может отличаться в зависимости от прошивки).
Добавляем камеры, жмём «Поиск». Видеорегистратор найдёт Ваши IP камеры даже из других подсетей.
На этом тему с видеорегистратором предлагаю закончить (остальные настройки мы рассмотрим в ближайшей перспективе) и перейти к персональному компьютеру, если требуется подключение IP камеры без регистратора напрямую к ПК (к сетевой карте либо через коммутатор).
Смотрим видео по теме.
Достоинства технологии AHD
Основные преимущества так же присущи аналоговой технологии передачи сигнала:
- Глобальный сбой или отказ системы невозможен. Фатальные ошибки или поломки могут стать причиной выхода из строя отдельного устройства, но не сей системы видеонаблюдения в целом;
- Послемонтажная настрой ка и дальнейшее обслуживание со стороны компании установщика не требуется;
- Система видеонаблюдения не подвержена хакерским атакам или считыванию передаваемого видеосигнала (как в случае с беспроводными системами, передающими информацию по радиоканалам Wi-Fi или GSM);
- Для оператора не нужны навыки системного администратора или глубокое знание ПК.
Кроме того существуют преимущества присущие исключительно AHD технологиям:
- Максимальное расстояние передачи качественного видеосигнала без использования усилителей – 500 м;
- Высокая разрешающая способность видеоизображения сопоставимая с высококачественным IP видео, однако, не подверженная торможениям или зависаниям;
- Простота замены или установки. Для модернизации старой системы аналогового видеонаблюдения даже не нужен квалифицированный специалист. Замена камеры производится путем подключения устройства к тому же BNC коннектору.
- Стоимость оборудования несколько ниже, чем у цифровых устройств;
- Модернизация старых аналоговых систем видеонаблюдения производится быстро с минимальными затратами денежных средств и времени.
Пример изображения полученного с помощью видео AHD видеонаблюдения:
Ночной:
Дневной:
Стандарт AHD является достойной альтернативой цифровым технологиям в среде видеонаблюдения. Его целесообразно использовать для средних и малых сетей, а так же при модернизации уже существующих аналоговых систем видеонаблюдения.
Обзор производителей
Самая известная компания на российском рынке – Dahua. Он предлагает модели для внутренней и наружной установки и с различным разрешением. Может быть оснащен встроенным микрофоном.
Подразделение является производителем всех типов аналоговых устройств. Большинство устройств поддерживают несколько стандартов в дополнение к AHD. Благодаря удачному сочетанию качества и стоимости модели пользуются спросом.
Neostar — известный разработчик систем видеонаблюдения. Предлагает цифровые и аналоговые записывающие устройства, а также регистраторы, видеодомофоны и другие товары. Отличительной чертой камер является возможность улучшения получаемого изображения.
Partizan — английский производитель предлагает видеорегистраторы и видеокамеры, в том числе роботы.
Как подключить AHD камеру
Сохранить в соц. сети
В этой статье описано как подключить аналоговые AHD, CVI, TVI камеры видеонаблюдения. Принцип подключения для этих типов камер одинаковый.
Необходимо учитывать, что AHD, CVI и TVI – это разные форматы и такие камеры будут работать только с видеорегистраторами, поддерживающими нужный формат. То есть AHD камеры будут работать с видеорегистратором, поддерживающим AHD формат, CVI камеры – с видеорегистратором, поддерживающим CVI формат и TVI камеры – с видеорегистратором, поддерживающим TVI формат.
Также существуют многоформатные модели камер видеонаблюдения, которые могут работать во всех четырех режимах: старый аналоговый формат, AHD, CVI и TVI. Переключение режимов обычно выполняется с помощью специальной OSD кнопки, расположенной на кабеле камеры. Более подробно это описано в инструкции по эксплуатации камеры.
Для подключения камеры используется кабель КВК (комбинированный видеокабель), который включает в себя коаксиальный кабель и двухжильный кабель питания. На обоих концах коаксиального кабеля должен быть установлен штекер BNC.
Также существует новый формат TVI камер, запитываемых с помощью технологии PoC. Такие камеры подключаются с помощью одного коаксиального кабеля без применения кабеля питания. В этом случае и питание, и видео передается по коаксиальному кабелю. Читайте подробнее – HD-TVI камеры с PoC технологией
Далее на рисунке представлен КВК кабель с желтыми BNC штекерами и красными DC штекерами питания.
Шаг 1. Подключите штекеры камеры BNC и DC (питание) к соответствующим штекерам кабеля кабеля КВК.
Шаг 2. Подключите питание на другом конце кабеля КВК. В качестве питания обычно используется 12 Вольтовый блок питания. Обязательно проверьте в инструкции по эксплуатации камеры ее рабочее напряжение.
Шаг 3. Подключите разъем BNC на другом конце кабеля КВК к видеорегистратору
Шаг 4. Подключите блок питания к сети.
Чтобы удостовериться в том, что питание камеры подключено правильно, заслоните пальцем датчик света, после чего на камере загорятся красные светодиоды и, если в камере установлен ИК-фильтр (установлен почти во всех моделях), Вы услышите щелчок, означающий переход камеры в ночной режим. Если это произошло, то питание подключено верно и камера работает в штатном режиме.
Сохранить в соц. сети
Готовый комплект системы AHD видеонаблюдения UControl ПРЕМИУМ 8A
Преимущество системы видеонаблюдения Ucontrol в том, что компания предоставляет сразу готовый комплект, состоящий из простых, купольных или уличных AHD камер и сетевого IP видеорегистратора. Впоследствии его можно расширить за счет добавления новых камер.
IP видеорекордер для AHD камер UControl
Начать знакомство с набором предлагаю с головного устройство системы AHD видеонаблюдения. В данном случае это сетевой IP рекордер ПРЕМИУМ 8A. Как следует из названия, это рекордер премиум класса. Внешне ничем особым не выделяется от своих собратьев — на передней панели находится управление регистратором: светодиоды, кнопки, навигации по меню и т.д.
Сзади расположено 16 портов для подключения камер, т.е. 16 камер сюда можно подцепить. Далее, вход HDMI, т.е. выход на монитор, также есть выход VGA, для подключения сетевого кабеля порт LAN – для подключения к роутеру данного рекордера, USB-слот для подключения мыши, вход для источника питания и аудио-вход.
Данная модель тоже поддерживает стандарт AHD, но, более того, она является гибридной, т.е. сюда мы можем подключить как камеры AHD, так и обычные аналоговые камеры. Это означает то, что мы данный рекордер можем встроить в уже существующую систему видеонаблюдения с перспективой замены обычных аналоговых камер на камеры стандарта AHD.
Рекордер автоматически определяет тип камеры, подключаемой к нему, и выставляет для нее максимальное разрешение – либо 960х576 для обычной камеры, либо 1280х720 для AHD.
При этом подключаются камеры попарно, т.е. мы можем одновременно сюда воткнуть и обычные аналоговые камеры, и AHD. Для этого мы используем парные слоты, т.е. если в первый слот вставляем камеру AHD, то во второй также нужно вставить AHD.
Ваше мнение – WiFi вреден?
Да 22.59%
Нет 77.41%
Проголосовало: 49218
При подключим камеры к рекордеру максимальная длина коаксиального кабеля равняется 180 метров. Если вы покупаете готовый комплект AHD видеонаблюдения Ucontrol, то в нем уже идет полностью собранный кабель с нужными коннекторами. То есть не нужно будет ничего дополнительно обжимать – все уже готово для того, чтобы только собрать.
AHD камеры видеонаблюдения
Подключение AHD камер к регистратору настолько простое, что справится даже ребенок — подробно весь процесс показан в видео.
Даже не вдаваясь в детали, мы можем наблюдать то, что у камер AHD (Camera 1 и 2) более естественные цвета. Если мы смотрим на обычную аналоговую камеру, то там все немного отдает в желтый оттенок (Camera 3).
Если приблизить картинку и обратить внимание на мелкие детали, то по ним можно будет понять, насколько камера качественно и детально отображает реальность. На аналоговой же мы наблюдаем рябь по экрану с характерной потерей цвета, а также, мелкие детали сливаются в одно целое
Видно, что детализация намного меньше, хотя угол обзора в данной модели побольше. Но это уже зависит от конкретной модели той или иной камеры.
В AHD камере ВАРИО 720A, которая самая дорогая в нашем тесте, угол обзора регулируется, при помощи специального ключа можно это настроить, и мы можем наблюдать то, что детализация предметов здесь еще более хорошая. Стоит отметить, что чем меньший угол обзора будет на ней установлен, тем лучше будут видны детали на большом расстоянии.
Расключение проводов на видеорегистраторе
Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.
Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки “+V” и “-V”.
А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.
То же самое проделываете с оставшимися видеокамерами.
Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.
Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.
Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Подключение комплекта видеонаблюдения (AHD) к интернету
Рассказ о системе AHD видеонаблюдения UControl был бы не полным, если бы я не показал, как вести подключить камеры и регистратор к интернету, чтобы вести контроль за помещением в режиме онлайн.
Сделать не менее просто, чем собрать сам комплект. Подключение к регистратору через интернет происходит по технологии P2P, т.е. нам не нужно ни получать у провайдера «белый» IP-адрес, либо использовать сервис динамических IP-адресов, ни настраивать пробросы портов на роутере.
Для начала нам нужно будет скачать специальное приложение Q-See QT View на свой мобильный телефон. Здесь можно все параметры ввести вручную, но гораздо интереснее и удобнее использовать специальный QR-код, который нанесен на наклейке на регистраторе.
В программе в меню мы нажимаем на значок QR-кода, открывается сканер, и мы его наводим на сам QR-код. После этого попадаем на картинку с камерами с нашего видеорегистратора.
Суть заключается в том, что в данном QR-коде скрыт MAC-адрес конкретно данного регистратора, и логин и пароль для подключения к нему. Поэтому если вдруг вы не можете при помощи QR-кода зайти в настройки, то при старте программы для авторизации используйте MAC-адрес рекордера, указанный на той же самой наклейке — его нужно будет вписать в раздел SN (или Server). Далее – ввести логин admin и пароль 123456. После этого, вручную вписав все эти данные, вы так же подключаетесь к своей системе видеонаблюдения.
Разумеется, подключиться к нашим камерам можно как из локальной сети, так и через интернет с компьютера, но более подробно здесь я останавливаться на этом не буду, потому что предыдущая статья, посвященная регистраторам UControl, наглядно показывает, как это сделать.
Подключение нескольких IP камер к видеорегистратору
У каждой камеры и у регистратора должны быть разные IP адреса, но подсеть (первые две триады значений) одна. Если вы приобрели несколько видеокамер, то подключение к регистратору осуществляется через коммутатор или роутер.
Если возникнет необходимость сменить IP адрес видеокамеры, жмем кнопку «сеть» напротив адреса добавленного устройства и вписываем свои данные. Это удобно, например, тогда, когда у нас несколько свежеустановленных видеокамер с одним и тем же адресом, так что пользуемся при необходимости без раздумий.
Единственное, после смены адреса устройства, необходимо повторно кликнуть два раза правой кнопкой мыши по новому адресу устройства в окне найденных устройств и убедиться, что новые данные переписались в верхнюю часть таблицы.
Будем считать, что адрес при необходимости изменен и устройство добавлено. Нажимаем кнопку «ОК» после чего попадаем в предыдущее меню, где уже фигурирует добавленное устройство. Проделываем вышеописанную процедуру для следующего канала, если видеокамер несколько, либо же жмем «ОК» если одна. После чего должно появиться изображение в тех каналах, в которые мы добавили видеокамеру.
Виды AHD-камер
В нынешний момент камеры AHD реализованы в нескольких вариантах:
- AHD-M (Middle) представляют собой средний формат. Они обеспечивают разрешение картинки 720p, в то время как передача сигнала осуществляется в оцифрованном виде по обычному коаксиалу. На рынке сегодня существует огромный выбор устройств из данной группы.
- AHD-L. У данного типа устройств разрешающая способность в пределах 800 ТВЛ, другими словами, ненамного больше, чем у простой аналоговой камеры. Этот тип устройств, во избежание введения потребителей в заблуждение, можно исключить вообще из серии AHD-камер, поскольку по сути своей они не обеспечивают необходимого разрешения изображения, которое заявлено из названия AHD.
- AHD-H – модели с Full HD, имеющие разрешение 1080p. Эти камеры на рынке не были еще широко представлены, но очень скоро ожидается появление этих устройств. На сегодня только данный тип AHD-устройств может обеспечить самое высокое качество изображения, которое можно сопоставить с IP-камерами.
Подключение IP камеры к гибридному регистратору
14 января 2015, 10:05,отредактированно 17 октября 2018, 11:27
Разберем подключение IP камеры к регистратору пошагово на примере нашего оборудования. Процесс довольно простой, особенно если следовать инструкции по настройке. Наличие нескольких зон наблюдения предполагает установку различного типа камер видеонаблюдения. Если на охраняемом объекте имеются только IP видеокамеры, то с целью экономии лучше приобрести IP регистратор. Если же вы планируете использовать разные камеры, то вам следует знать, как подключить IP камеру к гибридному видеорегистратору. Для начала необходимо настроить видеорегистратор для работы по сети, затем сами камеры.
Рассматривать подключение IP камеры к аналоговому регистратору смысла нет, ибо данные устройства как таковые уже вышли из обихода вследствие низкой производительности. Их заменяют гибридные модели, предназначенные для подключения различных типов видеокамер. В результате получаем все зоны наблюдения на одном экране.
Если предварительно нужно подготовить кабель, то смотрим сюда. Далее исходим из того, что с монтажом закончено.
Как подключить AHD камеры к старому аналоговому регистратору?
AHD — современный аналоговый видеоформат высокого качества и чёткости, который пришел на смену старым аналоговым форматам и во многом не уступает цифровым.
Случается так, что AHD камеры нужно подключить к устаревшему аналоговому видеорегистратору. Например он остался от старой системы, а новый гибридный регистратор вышел из строя, или купили камеры AHD, а денего на регистратор не хватило. В общем причины могут быть разные.
Для подключения AHD камер видеорегистратор должен иметь аналоговые входы BNC под коаксиальный кабель. В отличие от более старых аналоговых камер, AHD нельзя подключить с помощью разъема типа «тюльпан» или устаревших не BNC антенных разъёмов, т.к. такой разъем невозможно подключить физически, размер не тот. Что касается «тюльпанов», то их не хватает для качественной передачи видеосигнала на большие расстояния. Но если вам это не нужно, то вполне можно применить данный способ.
Для подключения к регистратору, который имеет только RCA входы («тюльпаны») придется воспользоваться специальным переходником RCA-BNC. Но это выльется вам в копеечку, т.к. на каждую AHD камеру потребуется отдельный переходник, да и возникнут серьёзные потери видеосигнала и помехи при передаче сигнала на расстояния свыше нескольких десятков метров.
Дальность передачи сигнала можно увеличить, сменив классические переходники на конвертеры с RCA на BNC, но опять же это стоит денег.
Также могут возникнуть некоторые проблемы при использовании беспроводного USB-модема. Если современные цифровые видеорегистраторы зачастую имеют USB-порт для подключения модемов и другой периферии, то с аналоговые регистраторы его не имеют.
При использовании беспроводных модемов с AHD камерамиможно подключить модем к роутеру с USB разъёмом, после чего роутер подключить к регистратору либо же использовать ПК, но это усложняет настройку системы. Поэтому для передачи видео с помощью USB-модема советуем использовать цифровые регистраторы, аналоговые же следует применять лишь в крайних случаях, когда уже есть большая часть необходимого оборудования.
Даже самые дешёвые современные аналоговые регистраторы, в том числе и AHD комплектуются разъёмом стандарта Ethernet. Для вывода видео с камер в интернет нужно:
- Подключить видеорегистратор к роутеру, коммутатору или сетевой плате компьютера с помощью Ehternet кабеля.
- Зайти в настройки регистратора через браузер или соответствующее программное обеспечение и ввести его ip-адрес, который можно узнать в инструкции к устройству.
- Сменить заводской логин и пароль, иначе его рано или поздно взломают хакеры. Стандартный IP-адрес также рекомендуется поменять, это необходимо в целях безопасности будущего соединения.
- Открыть на роутере или коммутаторе шлюз для доступа к видеорегистратору через интернет.
- При подключении регистратора к ПК потребуется две сетевые карты, к одной из которых и потребуется подключить устройство, а саму сетевую карту также настроить в качестве шлюза, в противном случае сигнал с регистратора не удастся передать через интернет.
В большинстве случаев подключение AHD видеокамер к аналоговому регистратору не вызовет каких-либо проблем или трудностей, конечно, если регистратор имеет нужные разъёмы. Однако сложности возникают при необходимости вывода и просмотра сигнала с камер через интернет. Но и это можно решить с помощью настроек регистратора.
Ну и напомнившем, что наша компания «Запишем всё» с 2010 года занимается проектированием монтажом, модернизацией и обслуживанием любых систем видеонаблюдения и видеодомофонов в Москве и Подмосковье.
Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.
Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!
2020-06-12T14:03:01+03:0012, Июнь, 2020|Настройка видеонаблюдения|
Преимущества технологии
- Сравнительно невысокая стоимость.
- Передача качественного сигнала без установки вспомогательного оборудования.
- Отсутствие необходимости в обучении персонала для эксплуатации системы наблюдения.
- Простая модернизация существующей аналоговой схемы.
- Незначительная задержка сигнала.
- Высочайшее качество картинки при вещании в режиме реального времени.
- AHD-камеры отличаются наличием прочного, герметичного корпуса, что позволяет оборудованию без проблем функционировать в отечественных климатических реалиях.
- Наличие инфракрасной подсветки позволяет камерам наблюдения функционировать в ночное время суток настолько же эффективно, как и днем.
- Осуществлять контроль над системой можно дистанционно из любой точки, где имеется высокоскоростное подключение к интернету.
Особенности подключения
Типовая схема видеонаблюдения при подключении AHD-камер включает следующие элементы:
- камеры – точки размещения определяют заранее;
- видеорегистратор с жестким диском не менее чем на 1 Тб, так как аналоговая запись много весит;
- коаксиальные кабели и провода;
- модульный разрядник – отключает систему при скачках напряжения;
- модульные разъемы и клеммы.
Основное отличие монтажа аналоговой системы по сравнению с цифровой в том, что кроме чисто физических работ по установке креплений и подсоединению кабелей делать ничего не нужно. Камеры начинают работать сразу же после включения в сеть.
Подсоединение камеры AHD к старому видеорегистратору: решение проблемы
AHD – аналоговый видеоформат, который характеризуется высокой четкостью, и по некоторым параметрам не уступит цифровым аналогам. Порой возникают обстоятельства, когда камеру AHD требуется подсоединить к старому аналоговому видеорегистратору DVR. Например, он мог остаться от предыдущей системы наблюдения, или после покупки камер AHD не осталось средств на его замену.
Предыдущие поколения аналоговых камер было возможно подключить к регистратору через разъемы RCA («тюльпан», «банан») или старые антенные порты (не BNC). Но работая с AHD это физически нельзя осуществить, так как оборудование не имеет соответствующих портов. Более того, «бананов» недостаточно для передачи качественного изображения на значительные дистанции. Таким образом, видеорегистратор должен быть оснащен портом BNC. Но если он в устройстве не предусмотрен, можно воспользоваться другим способом подключения техники.
Чтобы соединить камеру AHD со старым регистратором, оснащенным лишь портами RCA, понадобится особый переходник RCA-BNC. Но у этого способа есть ряд недостатков:
- Высокая стоимость. Для каждой камеры нужно приобрести отдельный переходник.
- Потеря сигнала. Качество изображения ухудшится, если сигнал нужно передавать на значительные расстояния. Эту проблему можно решить, если использовать конвертеры RCA-BNC вместо переходников, но это требует значительных финансовых затрат.
Кроме этого может быть сложно работать с USB-модемом, так как в отличие от цифровых, аналоговые видеорегистраторы не имеют соответствующего порта для его подсоединения. Для работы данного устройства с камерой AHD можно сразу подсоединить его к роутеру с нужным USB-разъемом, а затем роутер подсоединить к регистратору (или можно использовать компьютер), но это значительно усложнит построение всей системы наблюдения. Поэтому аналоговые видеорегистраторы стоит использовать лишь тогда, когда нет никакой возможности работать с цифровой техникой.
