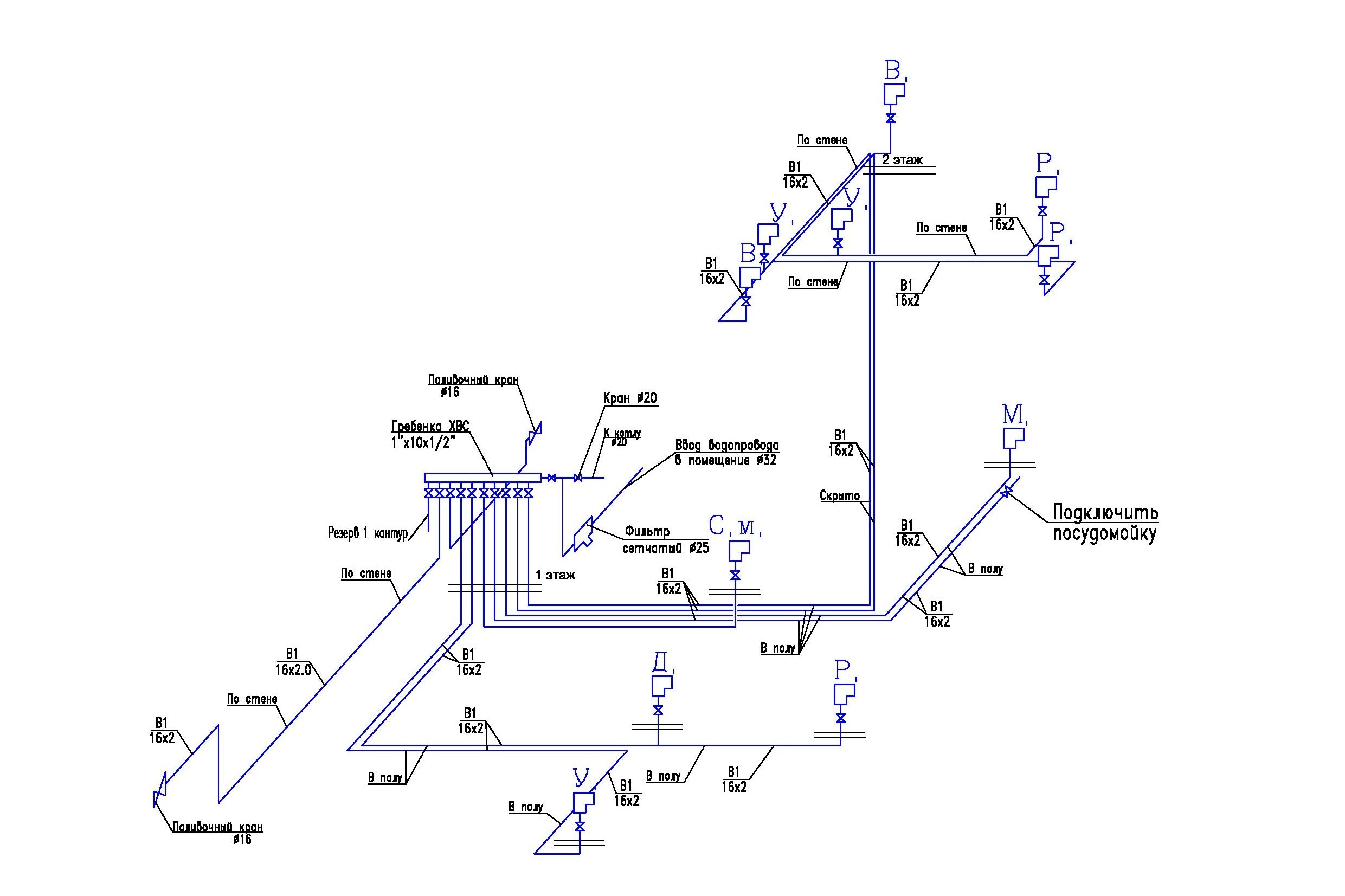

Как правильно выполняется аксонометрическая схема водопровода

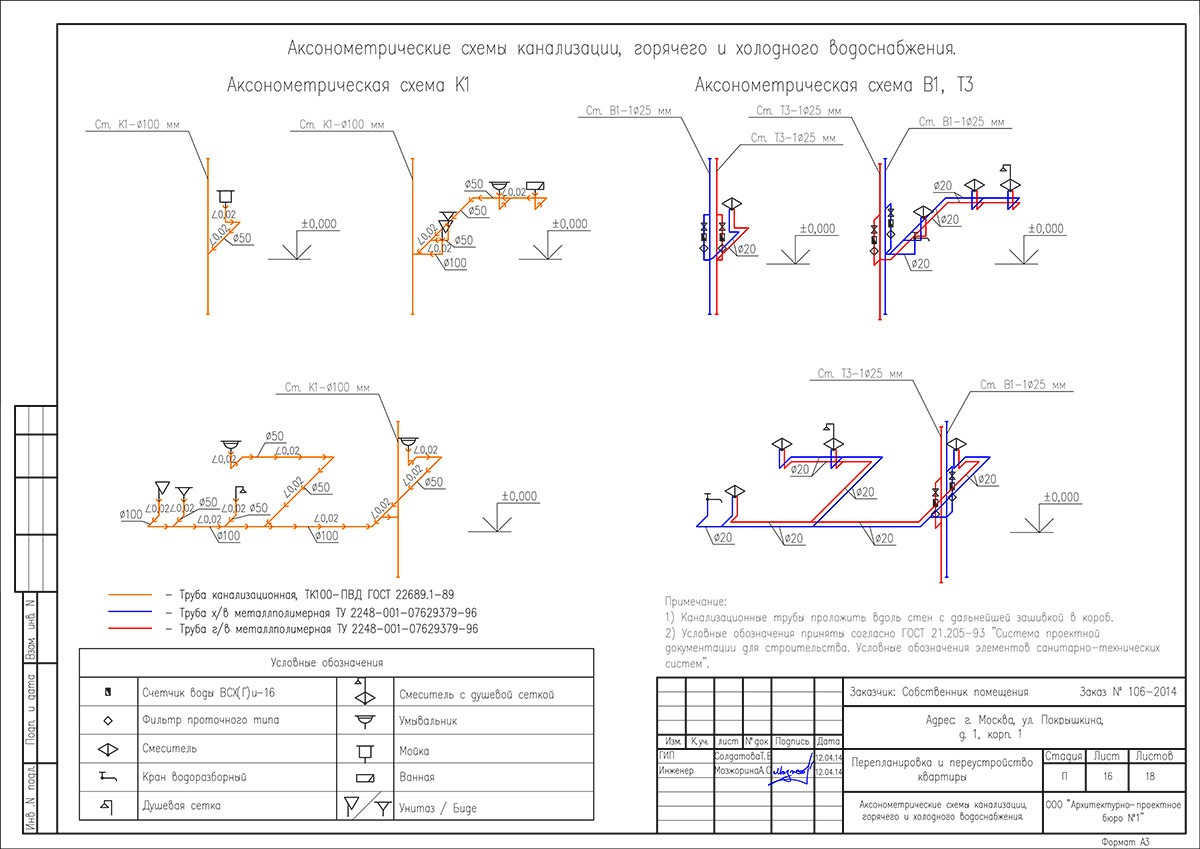

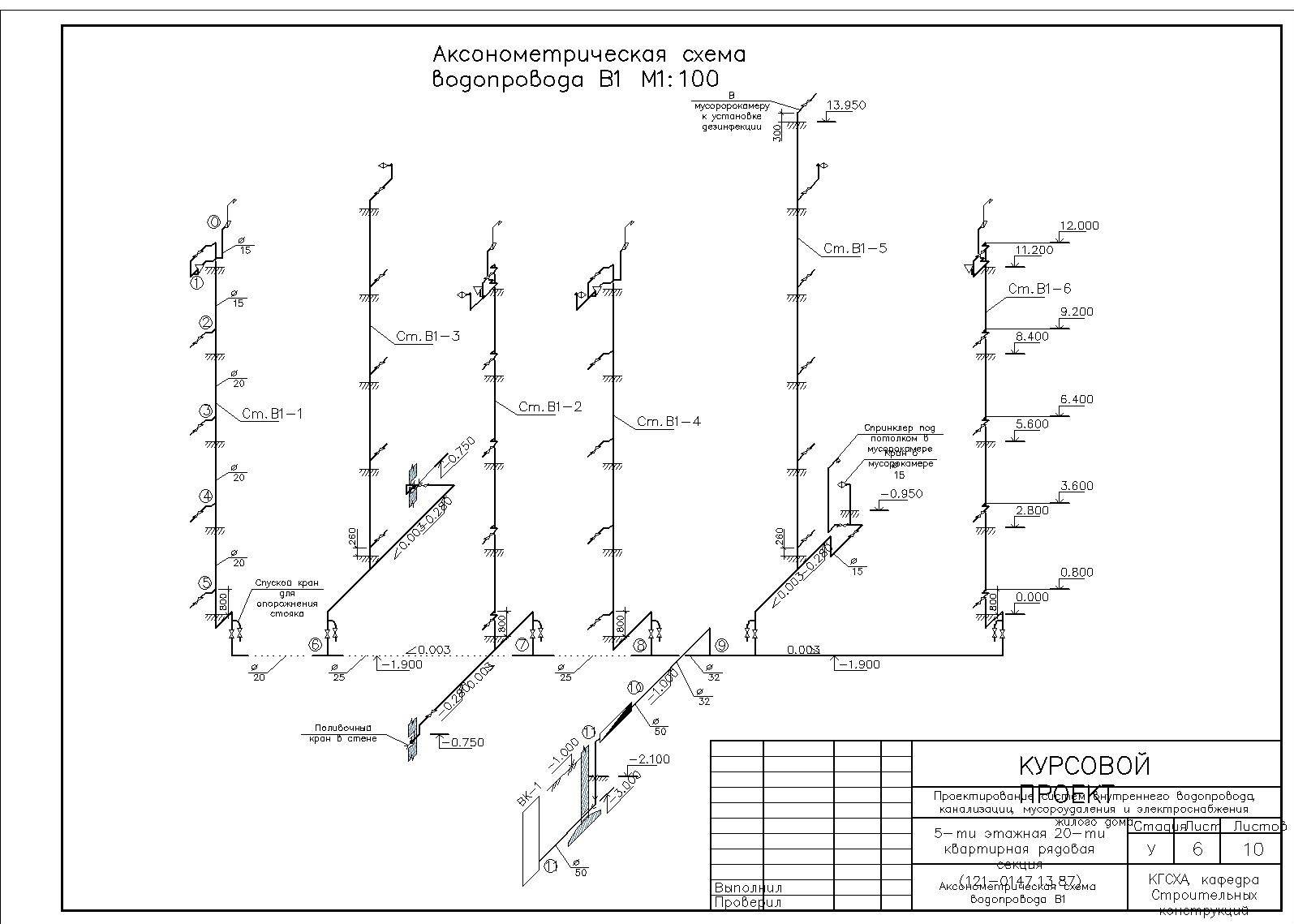

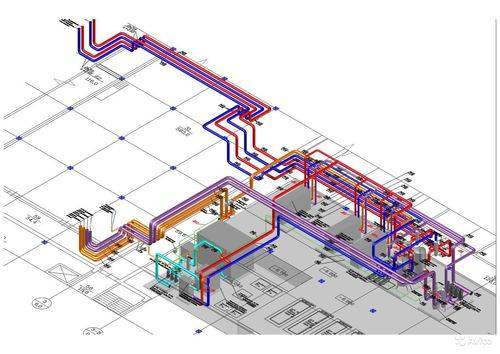

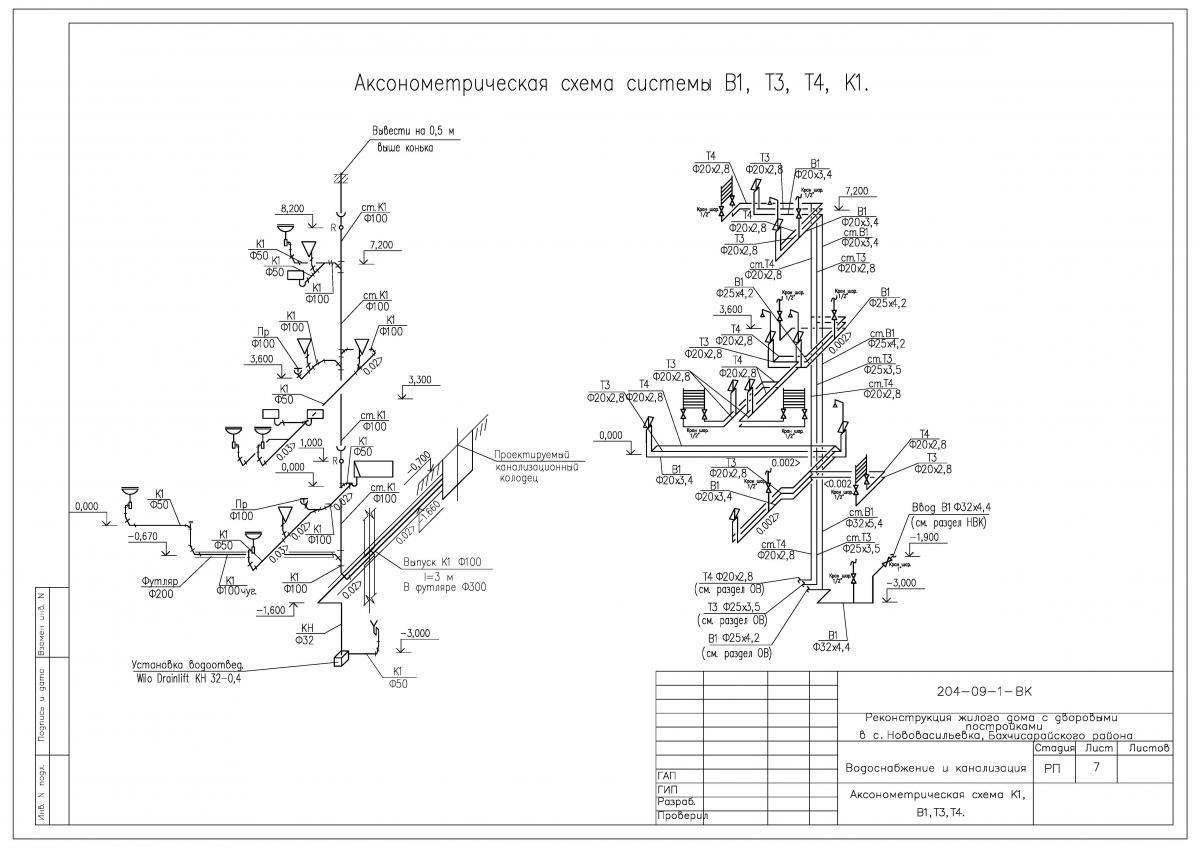

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

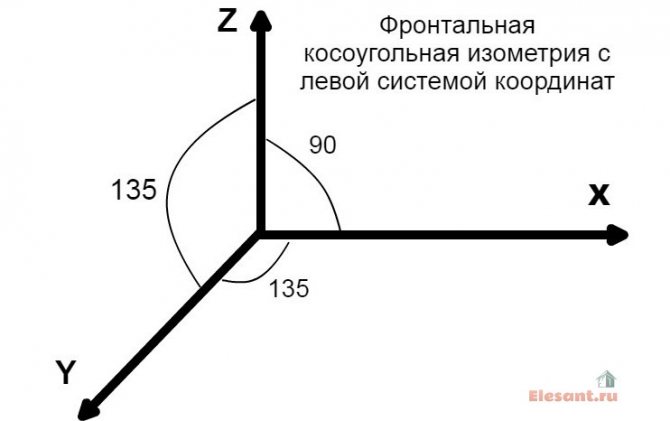

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Это даст очень наглядные чертежи, как и где нужно монтировать сантехническую проводку. Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию. В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

На что обратить внимание при построении эскиза

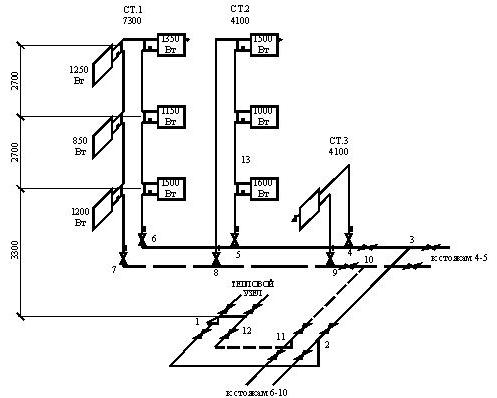

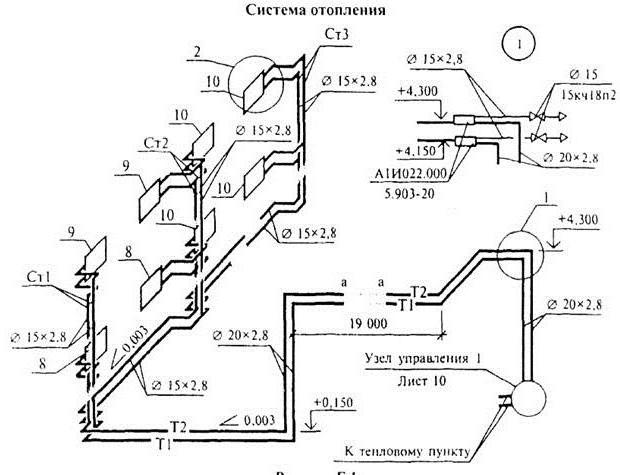

Перед тем как отразить аксонометрическую схему обогрева помещения в бумажном варианте или электронном виде, проводят ряд расчетов. Саму схему составляют, исходя из собранных данных:

• значения потребности в теплоте для комнат здания;
• типологии отопительных приборов, их количества для каждого из помещений;
• основных решений относительно всей инженерной сети: применения стояков, расчета гидравлических веток и контуров, порядка подключения элементов отопительной системы;
• характеристики участков трубопровода: диаметров и длины фрагментов труб, запорной арматуры, термических контролеров, гидравлических регуляторов.

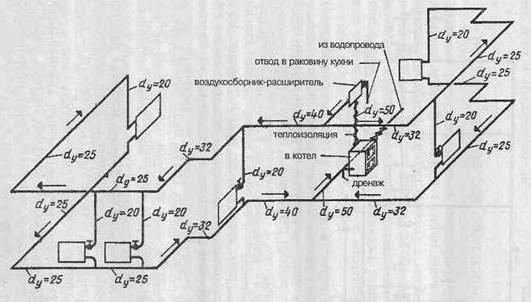

Получив соответствующие вычисления, их показатели вносят в схему. Аксонометрическая обязательно содержит технические характеристики каждого из узлов сети (котлов и используемых насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют основное кольцо движения теплоносителя – путь к самому удаленному из элементов от котла и обратно.

Подытожив изученное, скажем, что аксонометрию выполняют в обязательном порядке, независимо от типа системы коммуникации для сооружений любого типа назначения. Имея перед глазами графический чертеж, монтажники быстрее определяют, какой объем работ предстоит проделать и как именно выглядит сеть.

Если специалист разбирается в аксонометрической а сам чертеж выполнен грамотно без каких-либо ошибок, то в процессе выполнения проекта можно исключить возникновение любых сложностей, связанных с монтажом элементов системы отопления, трубопровода и других инженерных сетей.

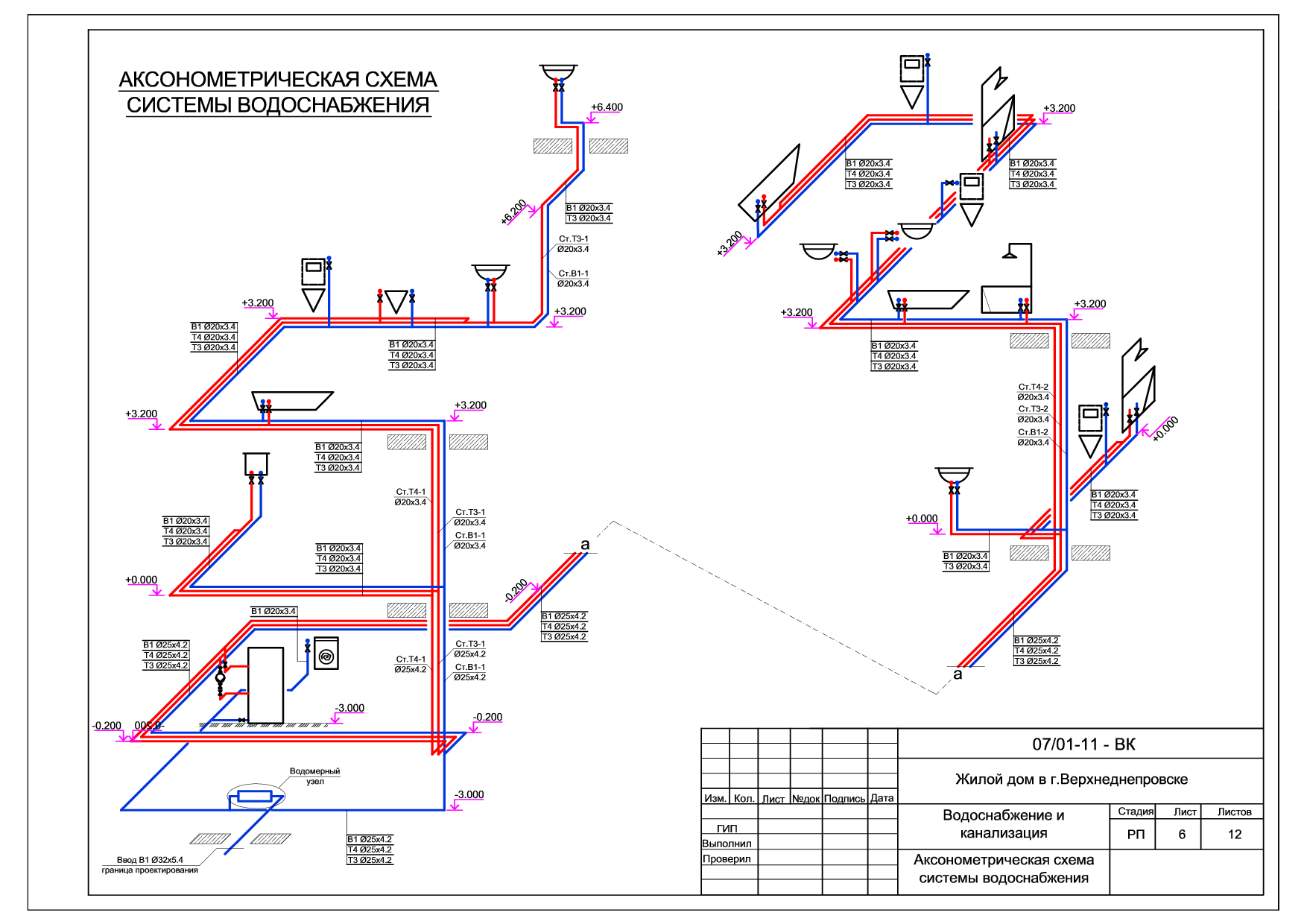

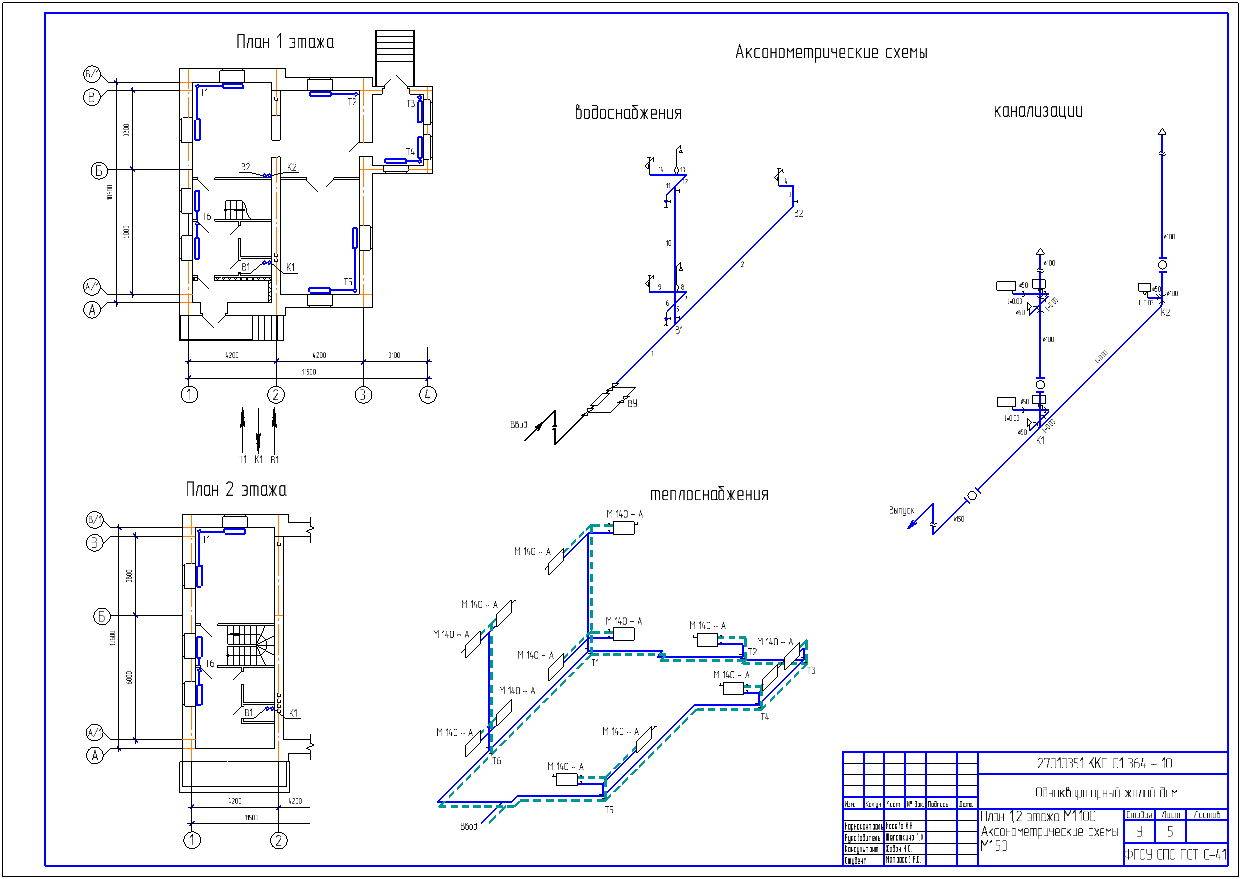

Чтобы проектирование, а после и монтаж водопровода, прошли успешно, необходимо правильно визуализировать на листе или в электронной форме саму постройку и коммуникационные ветки внутри нее. В таком случае графический компонент проекта включает:

• генплан здания;
• ситуационную схему;
• фасад;

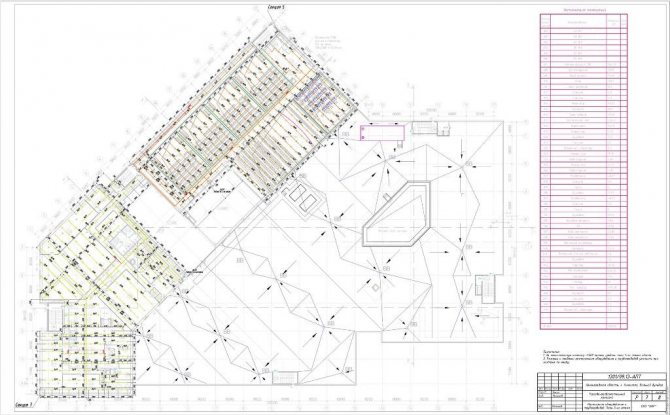

• планы на каждый из этажей;
• план крыши;

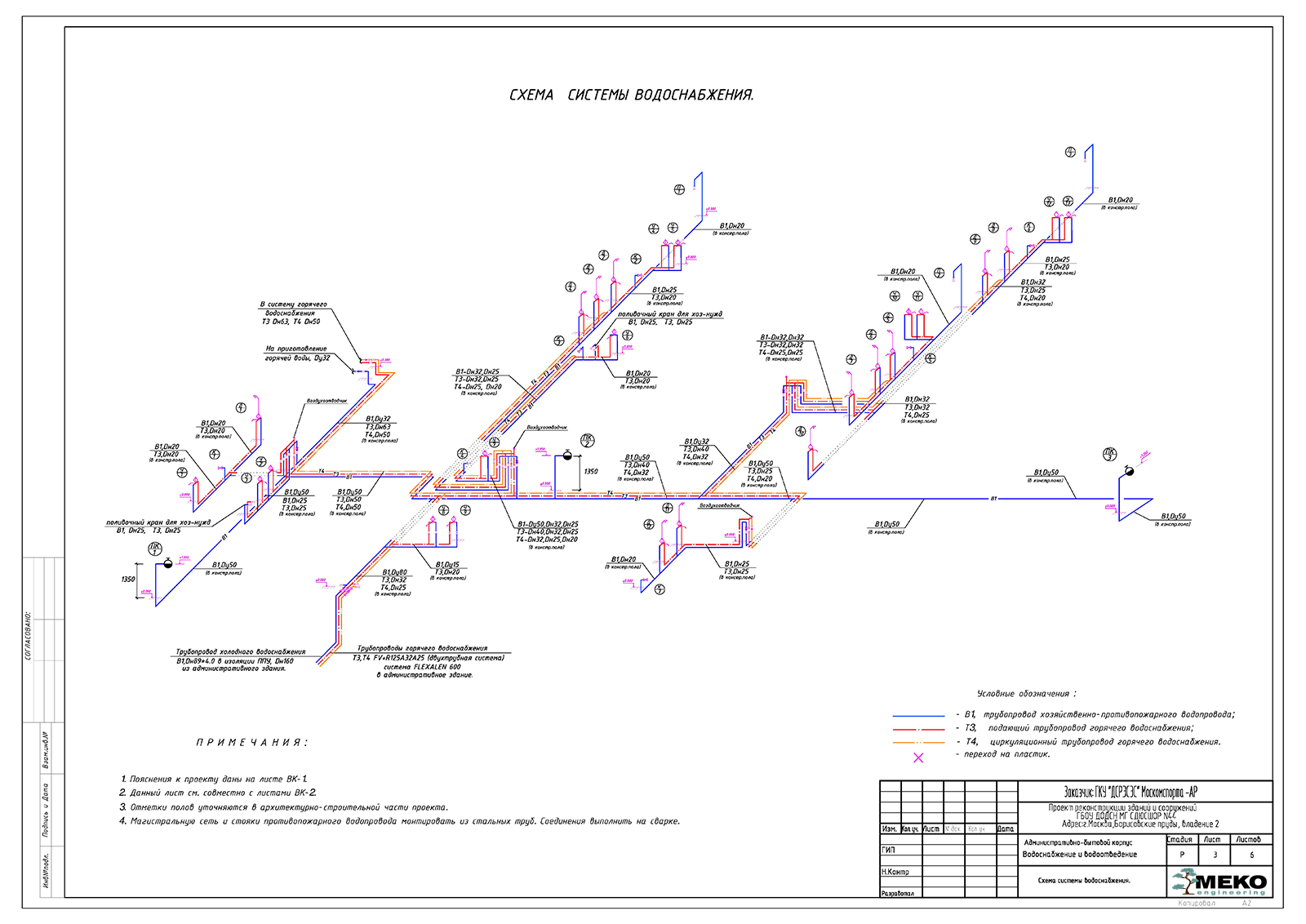

• аксонометрические схемы: вентиляции, отопления, водопровода;
• разрезы и другие принципиальные схемы.

Помните, что при работе с корректно оформленной аксонометрией проблем с в 99,9% случаев не возникает. Потому этот этап настолько важен в проектировании будущего дома или многоэтажки.

Хотите серьезно отремонтировать и обновить квартиру? Тогда не лишним будет узнать, что одним из самых основных этапов капитального ремонта жилья является замена старой сантехники и труб на новые. Кроме того, это самая внушительная статья расходов в выделенном на проведение этих работ бюджете.

Сократить и без того внушительные затраты – нормальное желание каждого рачительного хозяина. Согласны? Снизить их вполне реально: поможет установка сантехники своими руками. Мы расскажем, как сделать разводку, как перенести и подключить сантехническое оборудование, какие при этом нужны инструменты и материалы.

Вы узнаете, как самостоятельно поменять трубы в ванной комнате и подключить сантехнические приборы. А для того, чтобы проще было разобраться в ремонтном вопросе, в статье приведены тематические фото-руководства и видео-инструкции.

Типовые проекты многоэтажек устраивают далеко не всех, и хозяева квартиры стараются переделать сантехнику соответственно своим предпочтениям. Этот комплекс работ очень хлопотный и трудоемкий, однако, если хорошо изучить теоретическую сторону вопроса и точно следовать инструкциям, большую часть работ (если не все) можно сделать самостоятельно.

Скачать пособие по построению аксонометрических схем

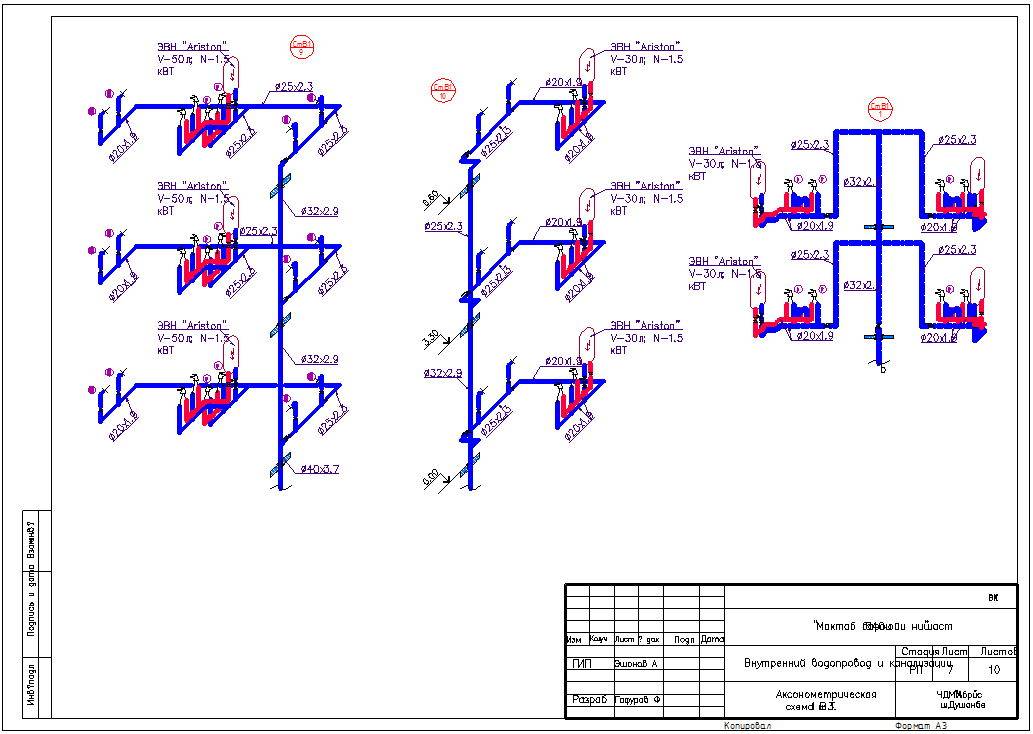

Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости. На схеме аксонометрия должна включать себя показы всех диаметров труб

Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03

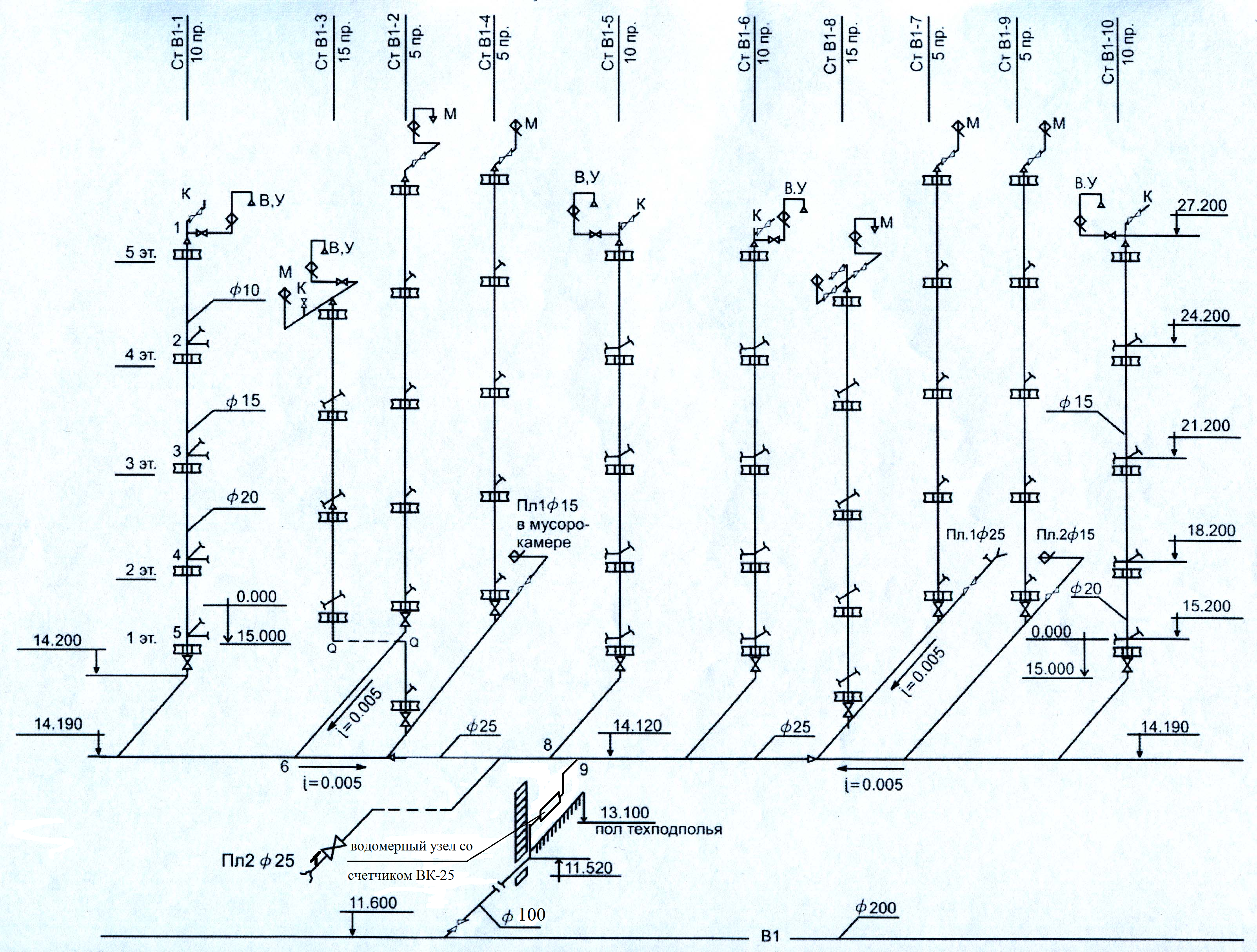

На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.

Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.

Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.

Как правильно подключить обычную раковину?

Ориентируясь на нее, отмечаем горизонтальную линию на поверхности стены. После этого нужно замерить ширину задней стенки умывальника и отложить это расстояние вниз от отметки.

Перед тем как крепить на стену кронштейны, нужно точно рассчитать расстояние между ними. Сделать это несложно: переворачиваем умывальник, кладем сверху кронштейны так, чтобы они попали в специальные пазы. Далее замеряем расстояние между кронштейнами и переносим его на стену.

Теперь можно делать отверстия, бить дюбели, закручивать болты. Далее нужно установить на раковину смеситель, после чего закрепить его болтами с шайбами, проверить расположение раковины по уровню и зафиксировать ее гайками.

Устанавливаем на сливное отверстие резиновую прокладку и монтируем слив, подключаем его к сифону. С помощью переходника подключаем отводную трубу сифона к канализации. Используя гибкие шланги-наконечники, подключаем к смесителю горячую и холодную воду.

Что такое коллекторная разводка труб

В коллекторных трубах отопления трубы отопления подводятся к радиаторам отопления от единого распределительного устройства. Узел дозирования (коллектор) представляет собой устройство с одним входом и несколькими выходами теплоносителя. Каждый выход теплоносителя (воды) независимо закрывается запорным вентилем. То есть при необходимости можно отдельно отключить любой радиатор системы отопления, независимо от остальных.

Распределение тепла от коллектора к радиаторам осуществляется с помощью гидравлических труб, подходящих для систем отопления. Используется для отопления:

• стальные трубы для отопления,
• металлопластиковые трубы,
• полиэтиленовые и полипропиленовые трубы (горячее водоснабжение),
• медные трубы.

Трубы отопления соединяются специальными приспособлениями, называемыми фитингами. Отопительные трубы могут иметь один или два типа присоединения. Так соединяются металлопластиковые трубы с обжимными фитингами и пресс-фитингами. Полипропиленовые трубы соединяются приварной арматурой. Медные трубы подключаются к пресс-фитингам и компрессионным фитингам. Стальные трубы соединяются классическим резьбовым соединением на литых или латунных фитингах.

Проектные работы

            Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов.  Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

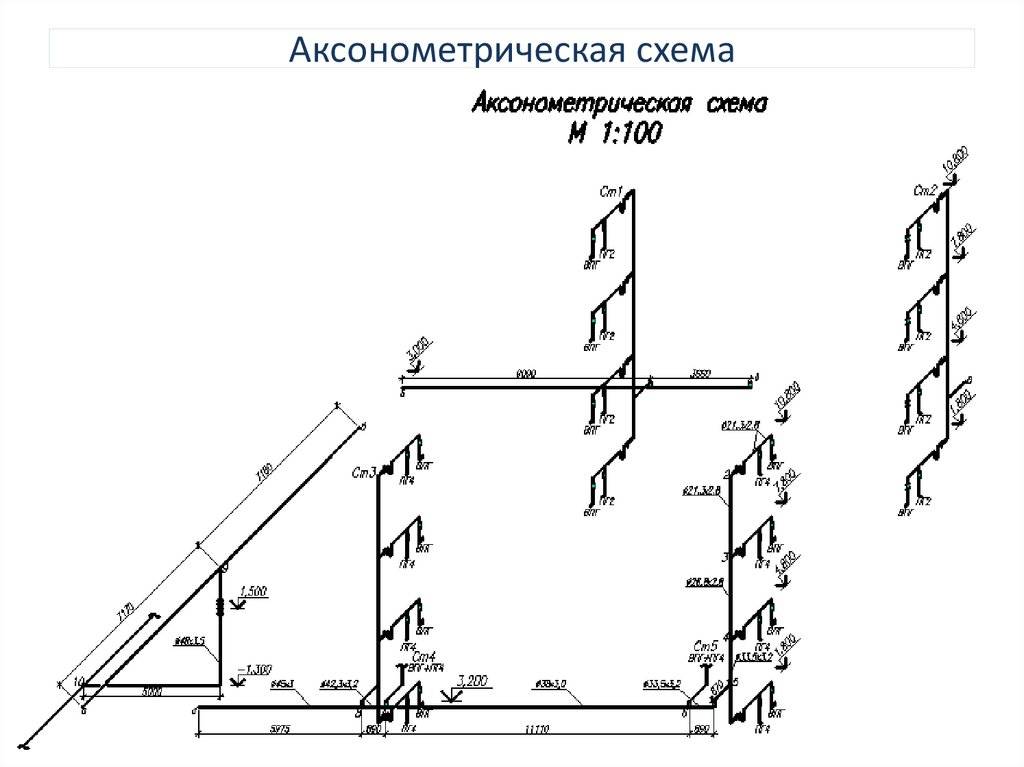

Правила и нормы составления аксонометрической схемы

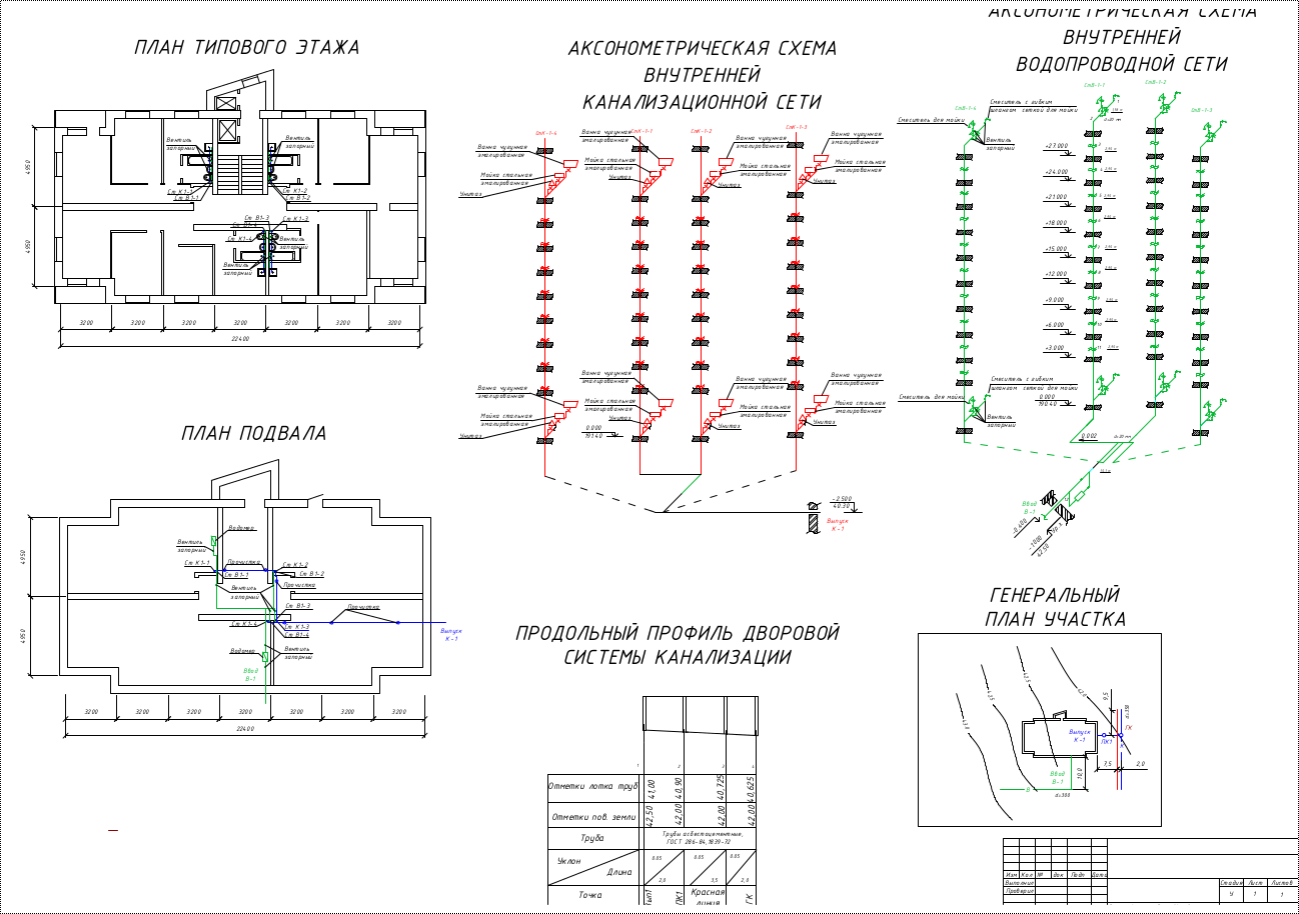

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

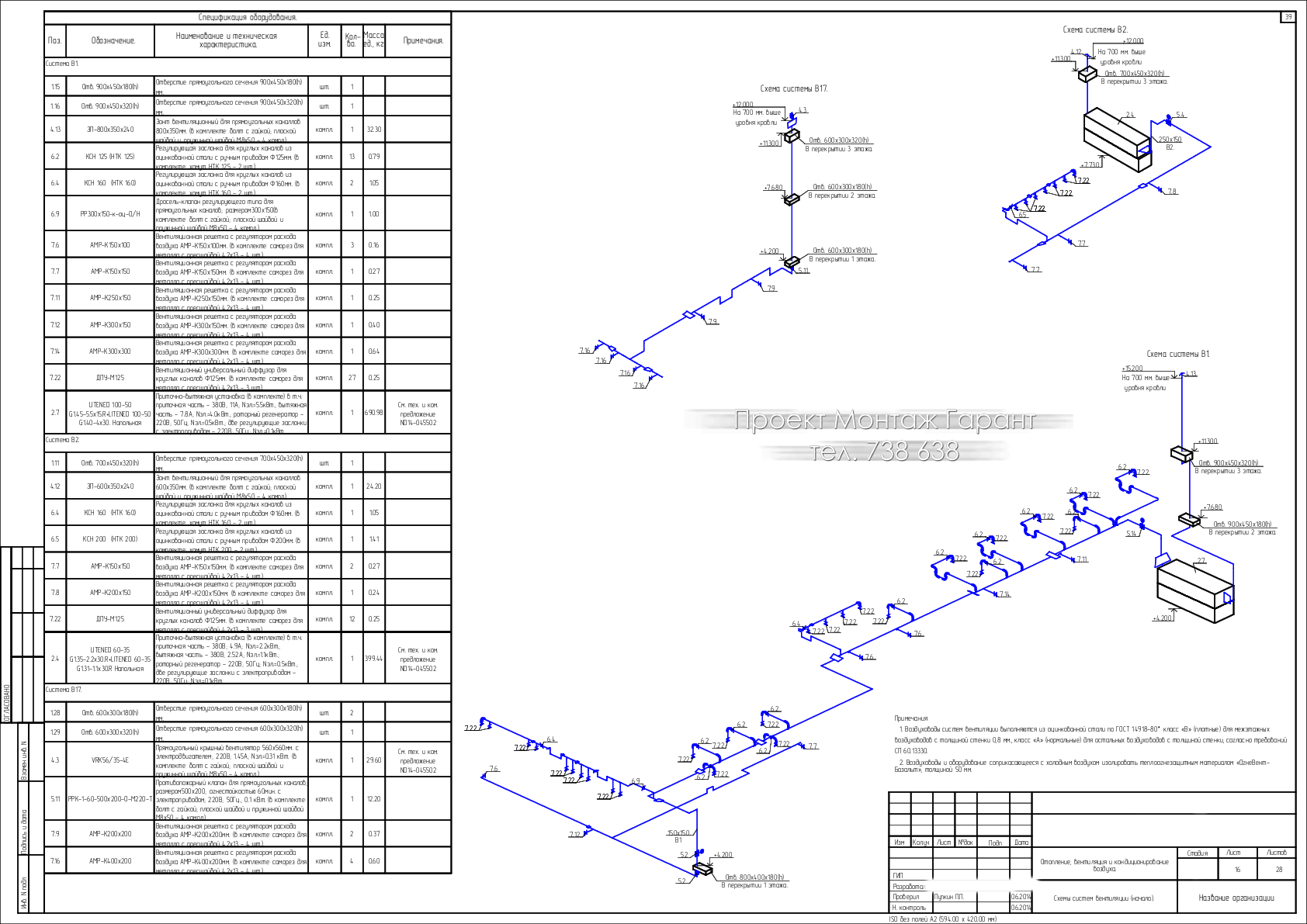

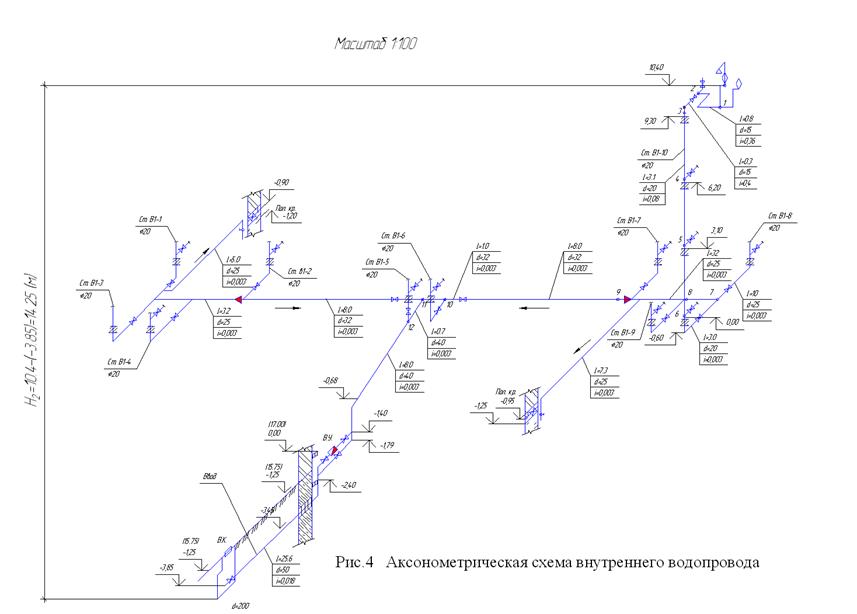

Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Основные правила организации внутренней канализации

К канализационной трубе между унитазом и стояком нельзя подключать никакое другое оборудование. Это связано с тем, что во время смыва, вода будет высасываться из всех сифонов, соединенных с системой. Вот почему унитаз должен быть присоединен к стояку отдельным соединением.
С целью лучшей прочистки канализационных труб, их уклон должен составлять от 2 до 15 градусов, это соответствует 2-15 сантиметрам на метр длины.
Обязательно стоит позаботиться о вентиляции стояков. Без нее через некоторое время появится неприятный запах. Кроме того это приведет к опорожнению сифонов и появлению воздушных пробок в трубах, препятствующих сливу воды. Вентиляция должна проходить отдельно от общего канала естественной вытяжки дома. Чтобы вентиляция стояков исправно работала, нужно, чтобы она была выведена на полметра выше крыши. Для этой цели прекрасно подойдет канализационный аэратор;
Санитарные приборы, расположенные на одном этаже, необходимо присоединять к стояку выше места подключения унитаза. Если приборы будут ниже, то в них будет попадать грязная вода при смывании туалета.
Стояк должен быть диаметром от 10 сантиметров (если в него не подключен унитаз, то возможно использовать трубу от 5 сантиметров).
стояк обязательно нужно шумоизолировать. Для этого его можно обшить гипсокартоном, расположить его в стеновой нише или закрыть минеральной ватой.
Изгибы труб нужно делать плавными, по 30-60 градусов

Категорически рекомендуется избегать поворотов в 90 градусов.
У каждого стояка снизу должен располагаться проверочный люк.
Ко всем санитарным приборам, кроме унитаза, можно подвести общую трубу вывода воды в канализационный сток.
Важно проложить наружную трубу ниже точки замерзания. Кроме того ее нужно утеплить

Для нее рядом с домом оборудуется ревизионный колодец. Чтобы предотвратить затопление, в трубе монтируется обратный канализационный клапан. Общие советы по проектированию канализации

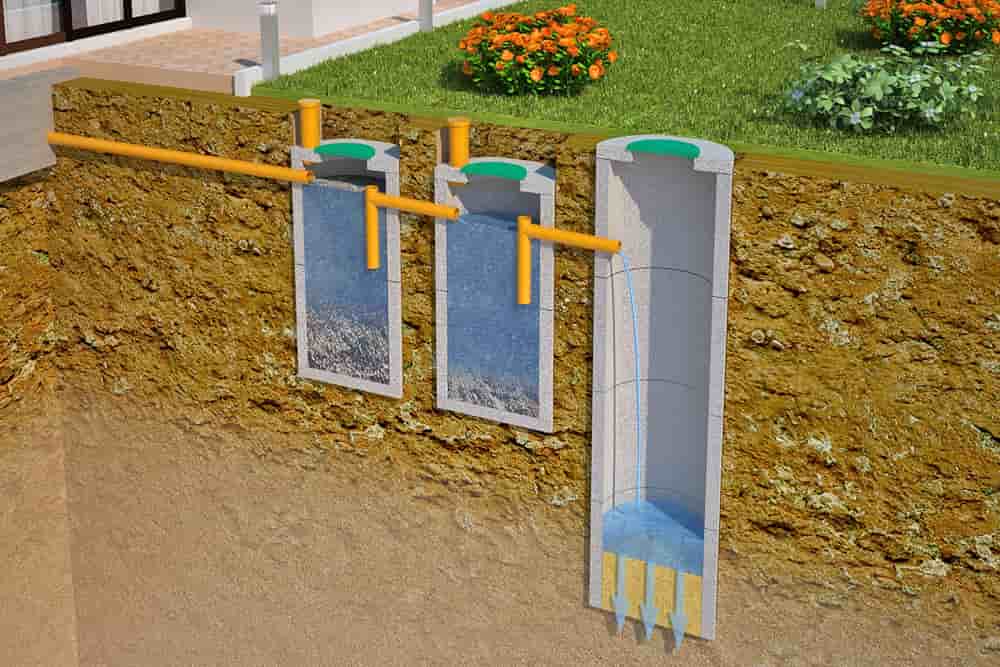

Чтобы правильно спроектировать канализацию, важно учитывать месторасположение дома и рассчитать расстояние до предполагаемой выгребной ямы

• Самым лучшим вариантом будет 5-10 метров .
• Также нужно иметь в виду, что закон предусматривает установку септика на расстоянии от 4-х метров до соседского участка.
• Если построить выгребную яму слишком близко к собственному дому — это может привести к разрушению фундамента. Если же сделать выгребной накопитель дальше 10 метров от дома — это спровоцирует засоры и прочие проблемы в системе канализации.

Необходимо будет заказать составление аксонометрической схемы системы, которая поможет обнаружить и решить сложности при монтаже. Нужно продумать повороты, размеры труб, развязки, подводки, углы наклона и подъема.

Как сделать самостоятельно

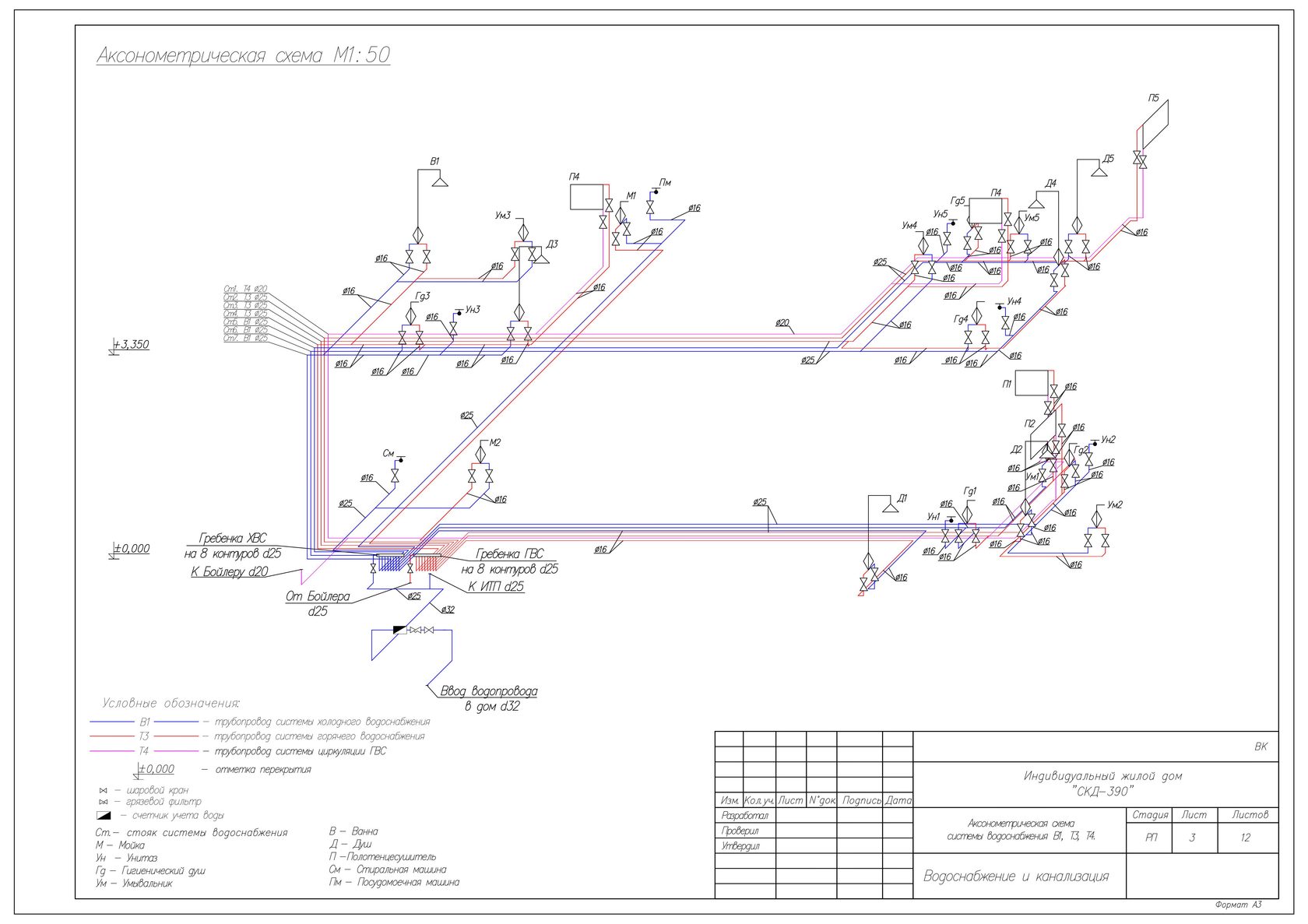

Сделать аксонометрическую схему водопровода можно своими руками. Её наличие существенно упростит последующий монтаж системы. Однако для человека, никогда не сталкивавшегося с такой задачей, разработать её без посторонней помощи будет проблематично. Здесь нужно учитывать не только архитектурные особенности строения, но и соответствие вышеупомянутым стандартам.

Самым простым способом сделать аксонометрическую схему своими руками является использование специальных программ. Наиболее простой и интуитивно понятной считается AutoCAD.

Создание аксонометрии на компьютереИсточник chertezhi.ru

Как работать с АвтоКАД

Схема водопроводной или иной инженерной сети моделируется в изометрической проекции. Программа имеет массу встроенных приложений и опций, но работать с ней просто и по силам даже новичку.

Рассмотрим процесс создания одной из сетей.

Отобразить инженерную сеть на схеме.

Пример построения аксонометрии на АвтоКАДеИсточник pointcad.ru

Скопировать на свободное место на чертеже другие элементы созданной сети.

Отображение составных частей системыИсточник pointcad.ru

На следующем этапе провести для каждой из них такие манипуляции: воспользовавшись окном «Повернуть» развернуть картинку на 315°. Также можно сделать это с помощью «ручек» в активным режимом «Поворот».

Разворот в нужное положениеИсточник pointcad.ru

Выстроить блок, на котором будет изображена вся геометрия схемы. Название и базовая точка выбираются произвольно.

После нажатия комбинации «Ctrl+1» откроются «Свойства», где нужно сменить «Масштаб Y» на значение 0,4142.

Изменение масштаба на нужное значениеИсточник pointcad.ru

Перейдя в «Свойства блока» сменить значение «Поворот» на «22,5».

Изменение параметров «Поворот» на 22,5Источник pointcad.ru

Увеличить размер блока командой «Масштаб» в 1,3066569 раз или использовать «ручки» при включенном режиме «Масштаб».

Таким образом создаётся аксонометрическая схема одной сети. При наличии нескольких, следует выполнить аналогичные действия для каждой из них.

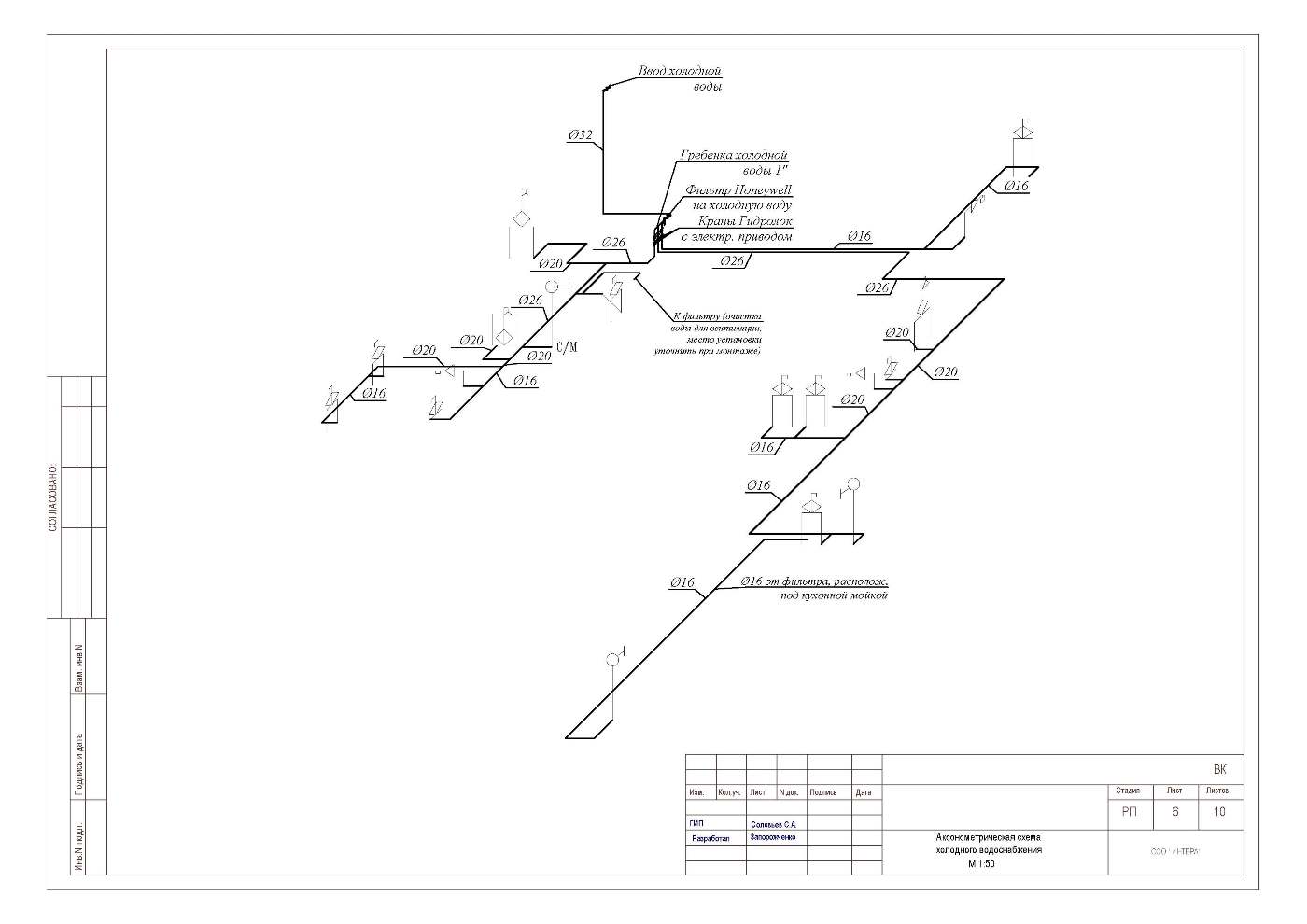

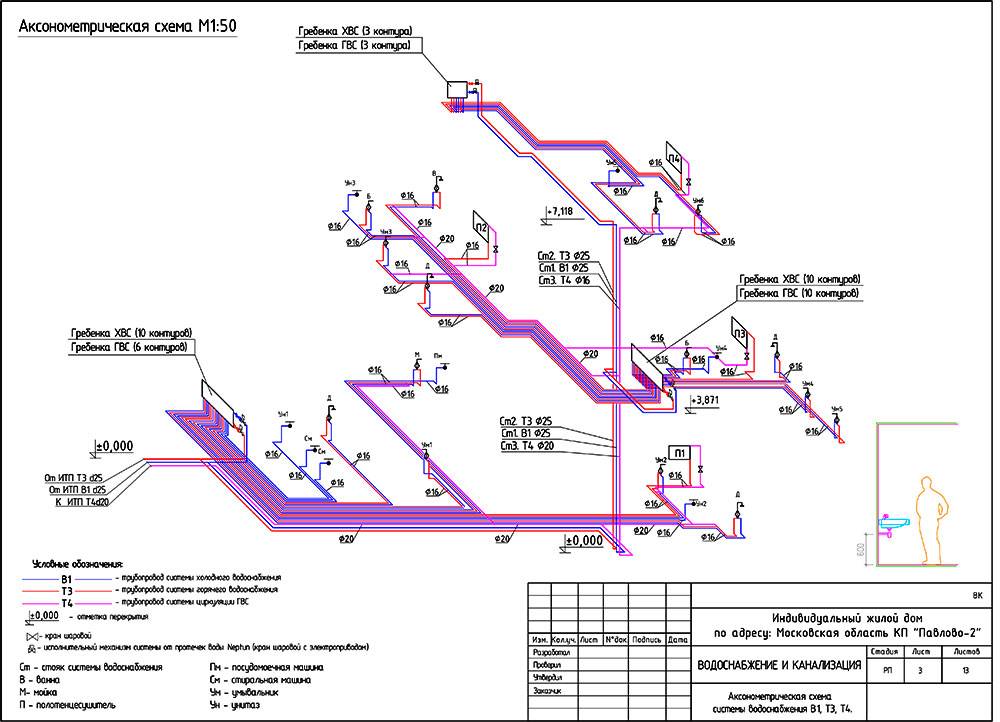

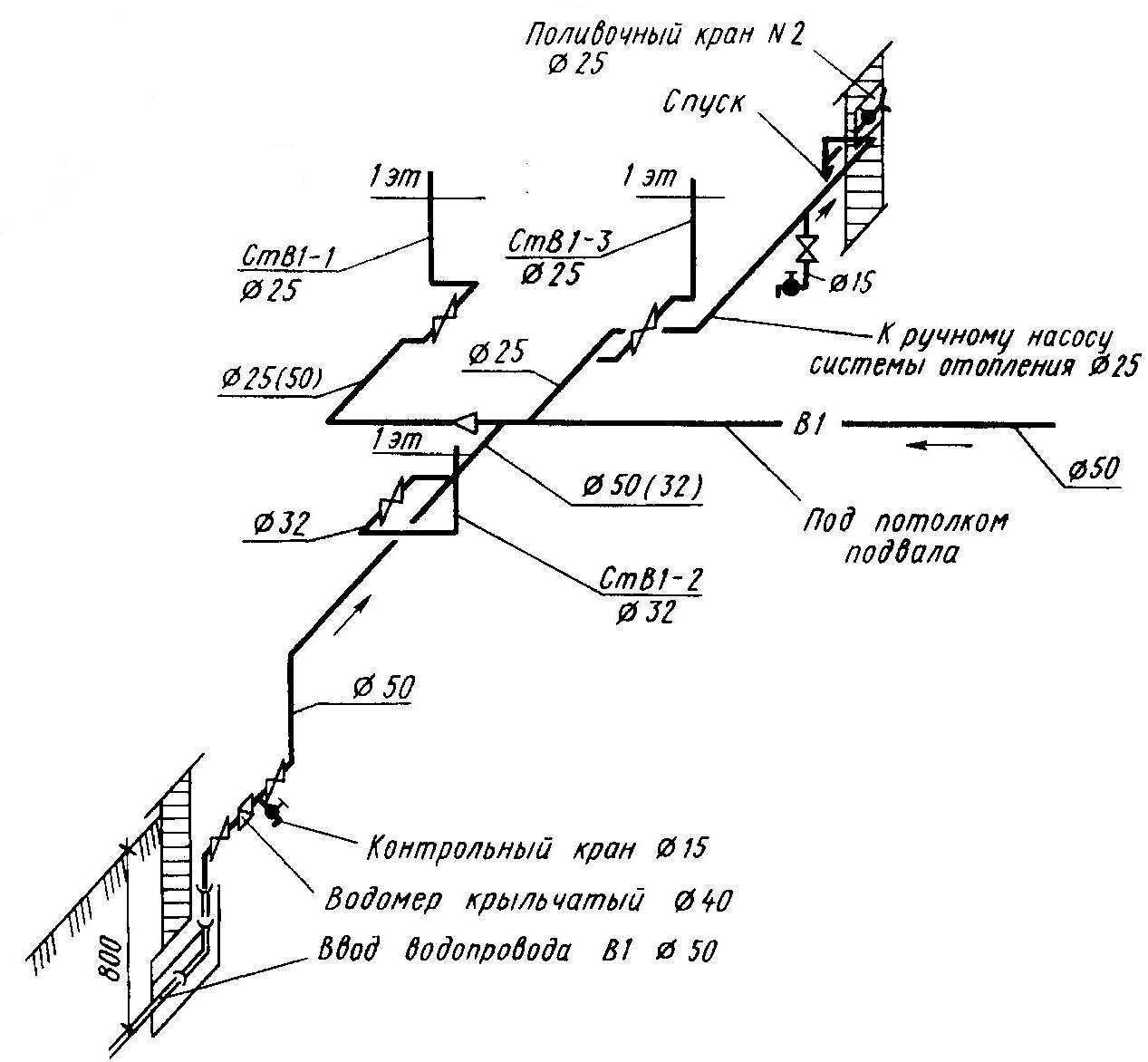

Аксонометрическая схема домашней системы водопроводаИсточник eco-kotly.ru

Таблица 1.4 — Круглые фитинги.

Обозначения фасонных элементов рекомендуется использовать в монтажных проектах.

Первые шаги

Для ознакомления с программой решено было приобрести базовый комплект одного рабочего места. Специалисты проектного отдела выясняли особенности системы и ее способность выполнять задачи, стоящие перед конструкторами-монтажниками. Одновременно формировался материал для задания специалистам CSoft Ярославль, которым предстояло выполнить доработку отчетных форм и настроек программы.

Конечно, была бы очень полезна информация о практическом опыте использования PLANT-4D, но на тот момент в журналах и в Интернете можно было найти данные об увеличении скорости проектирования, упрощении работы проектировщика, сравнительные характеристики с другими системами проектирования — и очень мало о конкретных результатах, полученных в реальных условиях.

Впрочем, на этапе знакомства с программой основная проблема все-таки заключалась в другом: требовалось определиться, что именно, кроме трубопроводов, следует изображать в объемной модели проекта.

Одна из самых распространенных ошибок при проектировании в PLANT-4D — подсознательное стремление пользователя выполнить объемную модель проекта максимально приближенной к реальности. Львиная доля времени проектировщиков уходит на подробное изображение бетонных и металлических конструкций, существующих трубопроводов. И далеко не сразу становится понятно, что графическое оформление проекта в PLANT-4D следует минимизировать, а окончательную доводку выполнять уже при оформлении монтажных чертежей.

Схема внутренней канализации частного дома

Построение внутренней сети канализации в частном доме определяется размерами помещений, а также взаимным расположением всех сантехнических приборов. К канализации необходимо в обязательном порядке подключать все объекты, в которые сливается сточная вода в доме. Это могут быть мойки, унитазы, ванна и так далее.

Схема внутренней канализации частного дома

Все элементы системы посредством полипропиленовых труб подключаются к общему стояку канализации. Схема стояка канализации

достаточно проста. Он должен быть расположен строго вертикально. При этом допускается использование нескольких стояков. Это нужно делать только в том случае, если помещение достаточно большое и расстояние между сантехническими приборами велико.

Весь трубопровод соединяется посредством фитингов. Однако можно пойти и другим путём, то есть применить соединение в раструб. Некоторые используют другие распространённые методы соединения полипропиленовых труб. Они отлично свариваются и клеятся.

Сборка канализации

Сборка канализации

Если используется скрытая система прокладки канализации в частном доме, то придётся предусмотреть смотровые окна. Это делается для того, чтобы без особого труда можно было контролировать состояние труб. Те трубы, которые располагаются внизу фундамента, нужно подсоединять к наружному трубопроводу. Для этого в фундаменте нужно пробить отверстие, диаметр которого будут немного больше диаметра трубы.

Итак, основными частями внутренней канализации частного дома являются:

• дефлектор, устанавливаемый на конце вентиляционной трубы;
• общий стояк канализации, который служит для отвода сточных вод от всех сантехнических устройств, которые расположены в доме;
• канализационные горизонтали, устанавливаемые под определенным уклоном;
• раструбные или фитинговые соединения (можно в совокупности);
• непосредственно трубы канализации, которые подсоединяются ко всем сантехническим приборам и устройствам, расположенным в доме.

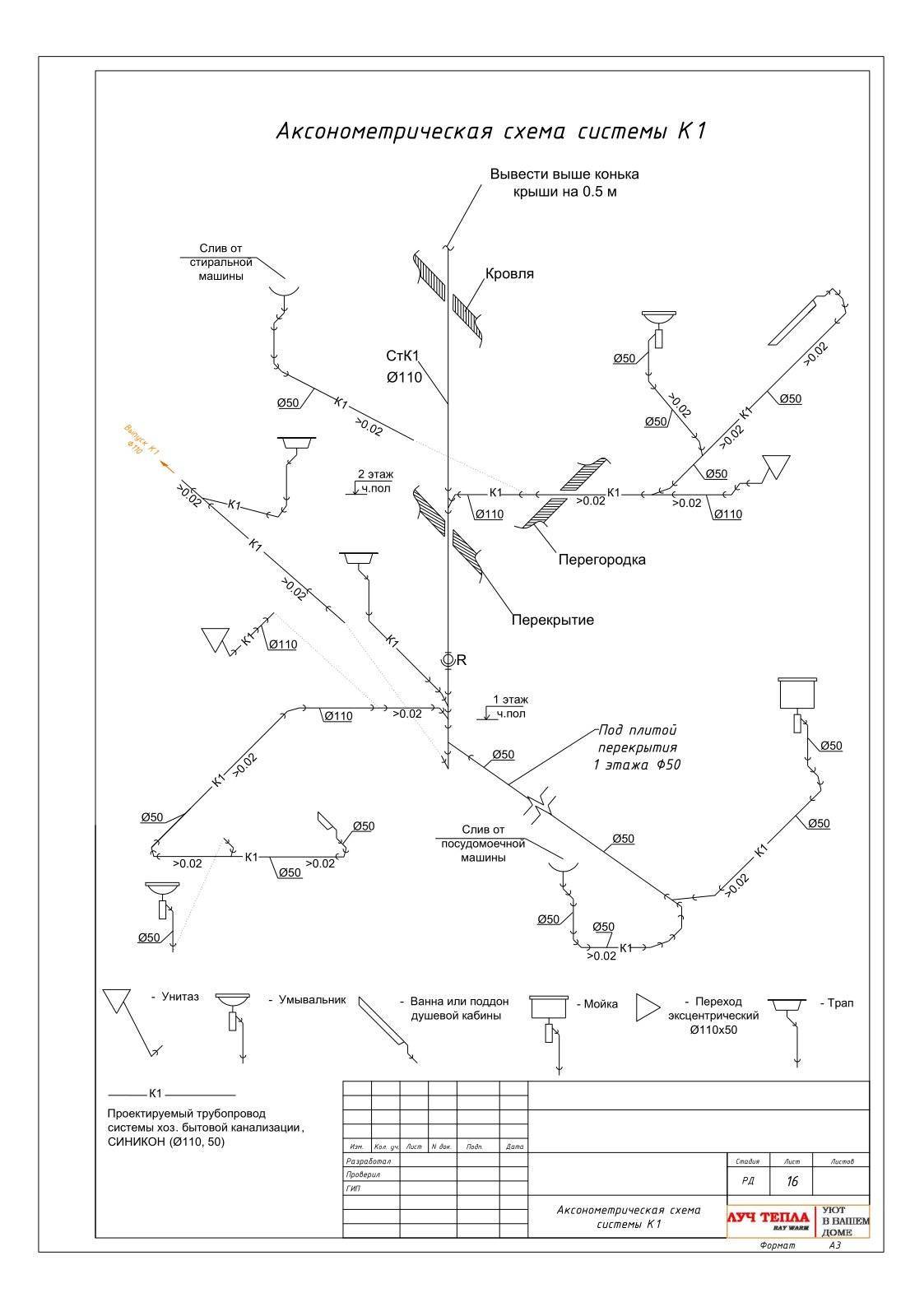

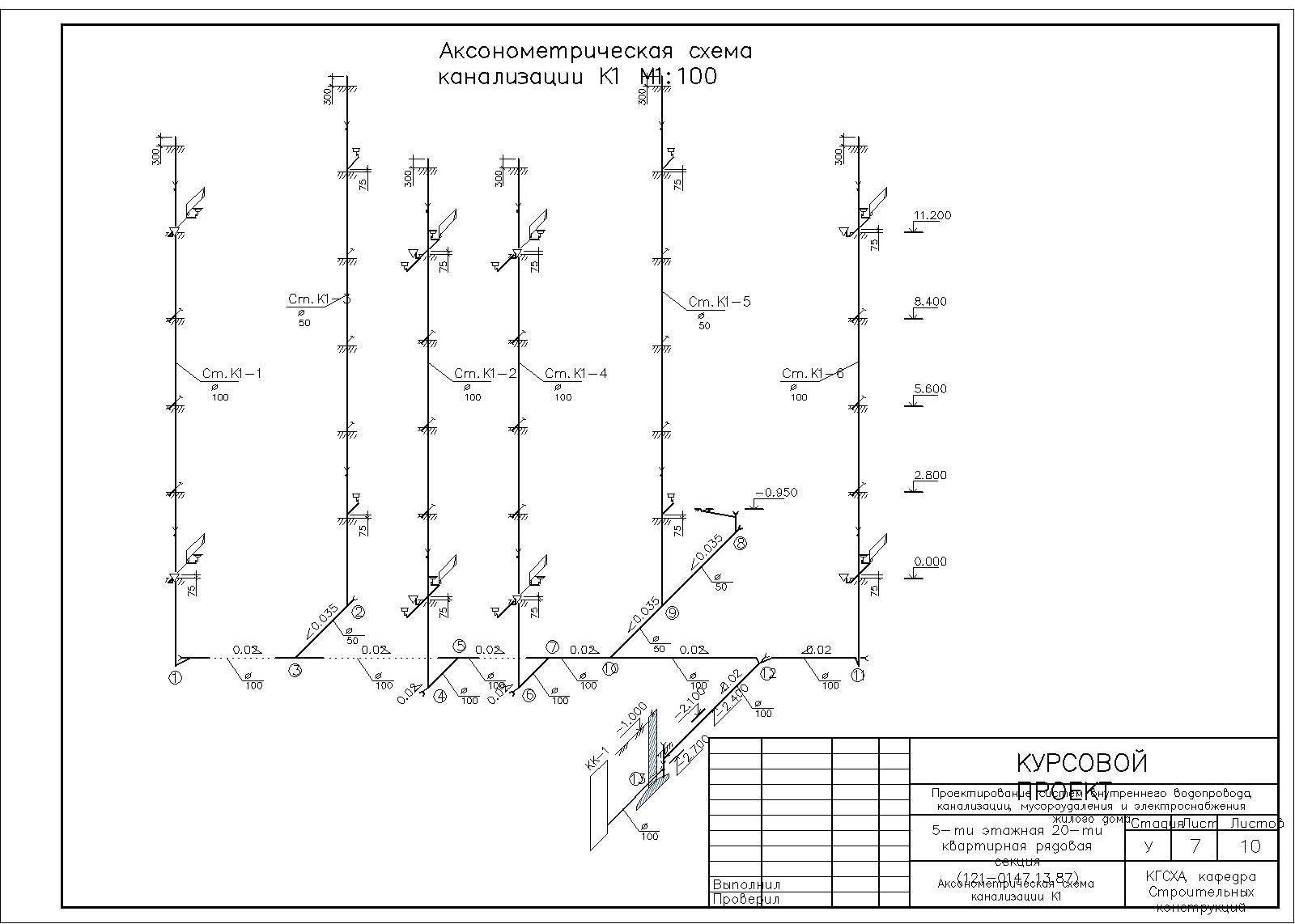

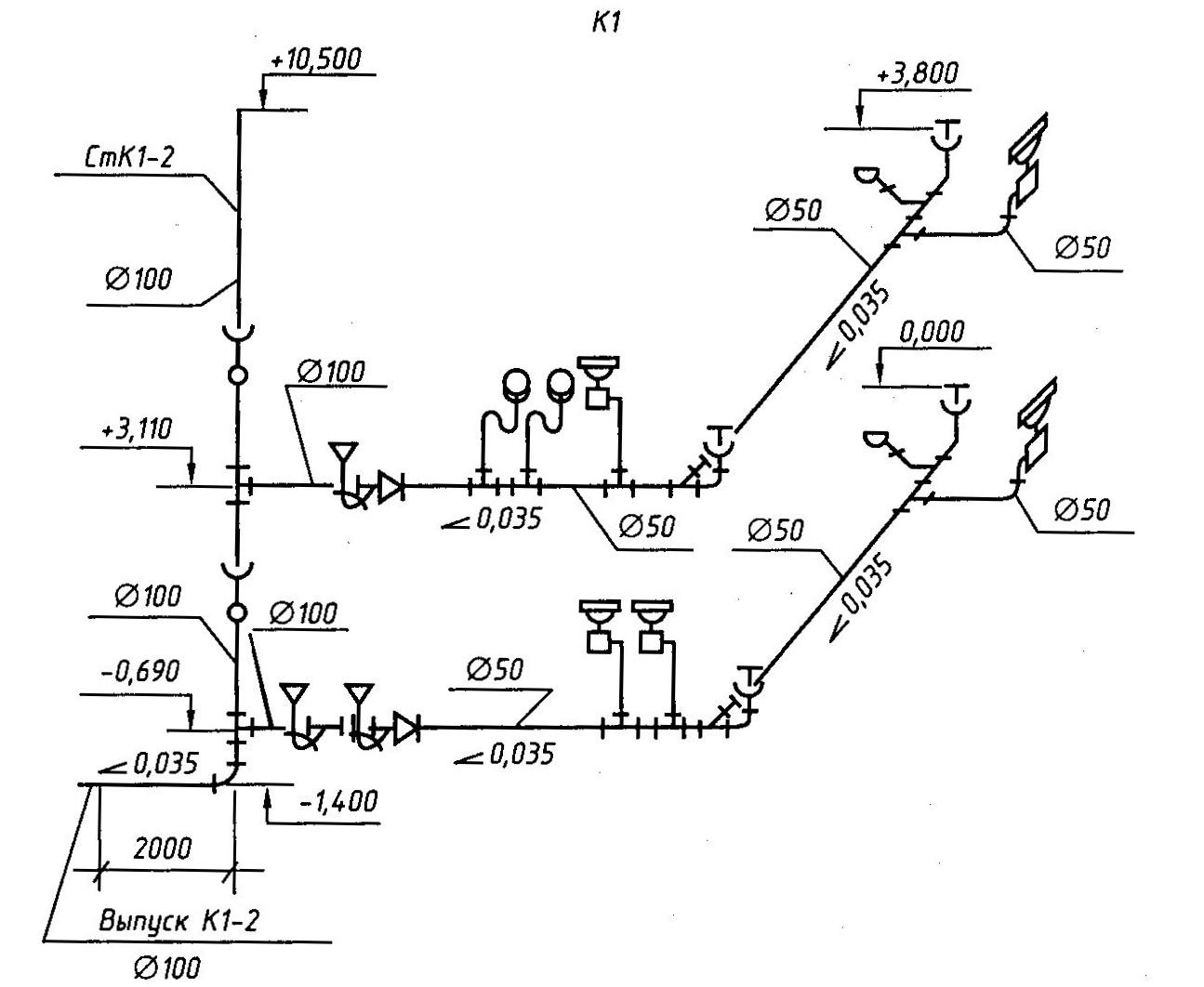

Аксонометрическая схема канализации

Аксонометрическая схема канализации служит для наглядного изображения всех её составных частей. Она в полной мере описывает все составляющие, которые входят в конструкцию. Сегодня очень важным становится составление именно аксонометрической схемы. Она делается в соответствии со всеми нормативами и документами. На ней все элементы изображаются схематически. Безусловно, разобраться в подобного рода приложении сможет не каждый, но для опытного сантехнического работника это не представляет абсолютно никаких сложностей. В соответствии с ней производится последующий монтаж всей системы канализации.

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Когда нужна аксонометрия

На какой стадии проектирования мы должны подготавливать аксонометрический чертеж? И должны ли вообще…

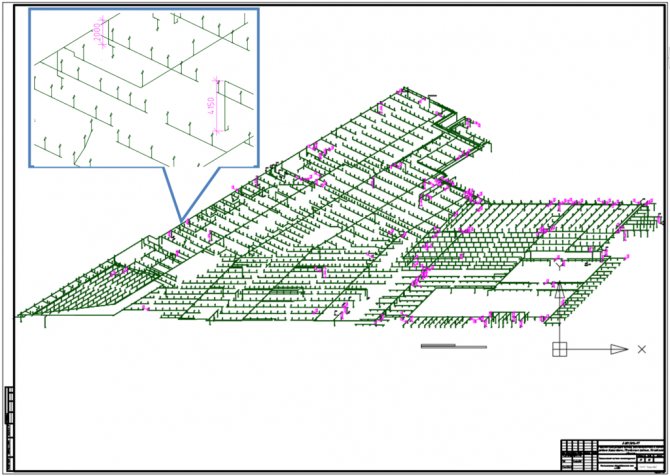

По нормам, схемы сложных участков трубопроводной магистрали, систем ПТ,

насосных станций, помещений с управляющими приборами и оборудованием

создают во фронтальной аксонометрической проекции.

При этом ориентируются на ГОСТ 2.317-69, без учета масштаба объекта.

Поэтому за аксонометрический чертеж надо браться, реализуя проект на основной стадии – «Р».

Понятно, что здесь учитывается план каждого этажа для удобства прокладки коммуникаций.

Дальше. В СССР существовал национальный стандарт ОСТ 25 1241-86.

Сейчас он, конечно, не действует (на смену ему пришел другой документ – ГОСТ 12.2.047-86).

Но основных правил проектирования придерживаться никто не запрещает.

Как отразить все элементы коммуникаций на чертеже

Для того чтобы справиться с такой задачей, вам потребуется программа для создания графических рисунков, эскизов и схем. Можете открыть любую из арсенала строительных программ, дополненных такой функцией, или ту, с которой вы знакомы.

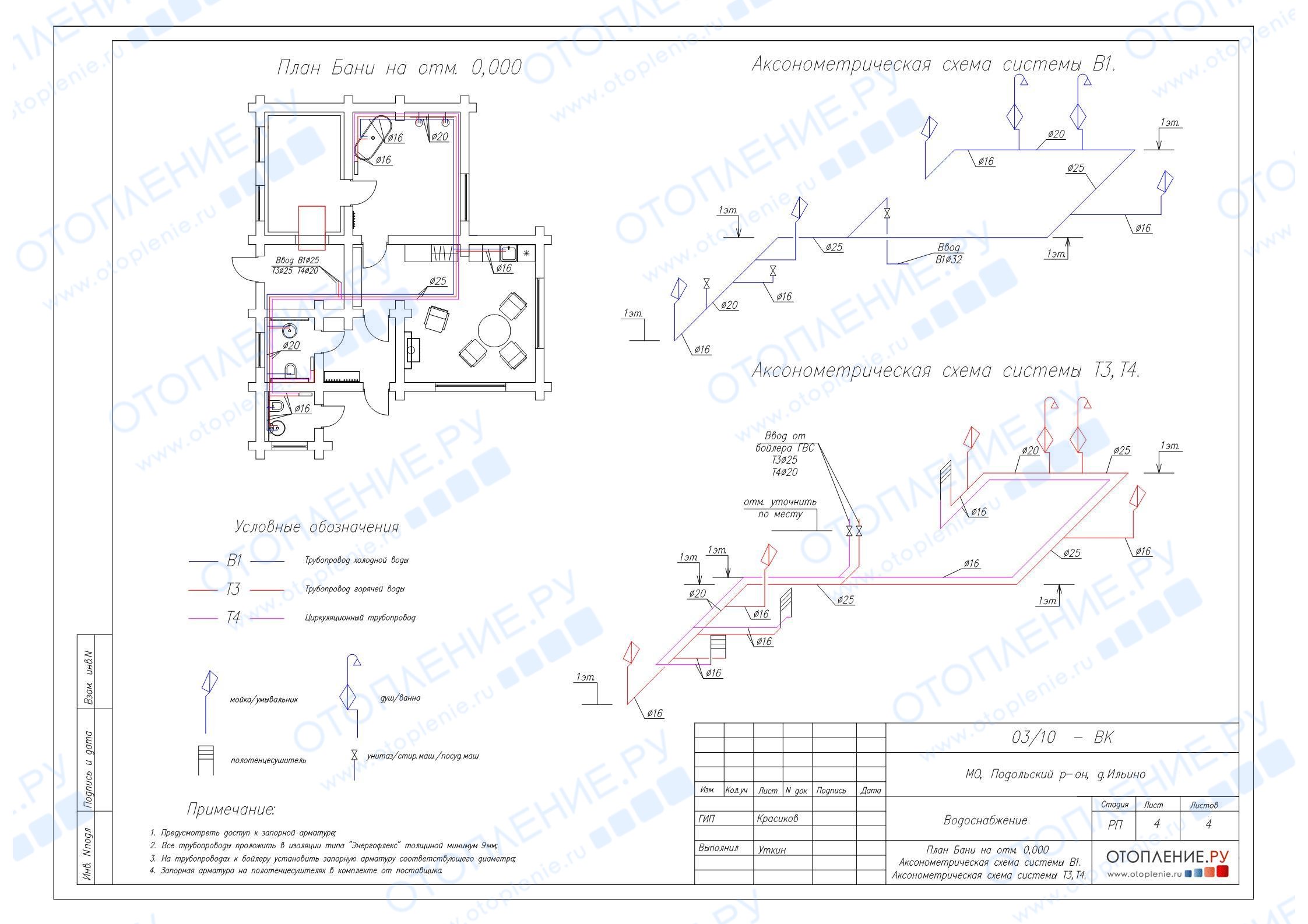

Перед разработкой аксонометрии подготовьте план здания, квартиры или другого помещения с коммуникационными сетями.

Начертить все не так уж и сложно, особенно если у вас имеется опыт работы с инженерными программами. На эскизе отражают все трубы, показанные на плане дома. Их переносят в электронную версию аксонометрической схемы и отражают под углом в 45 градусов.

https://youtube.com/watch?v=nF2kEdg7RJM

Что лучше: последовательная или коллекторная схема?

Сегодня используется две общепринятых – последовательная и коллекторная.

Последовательная (или как еще ее называют сантехники – тройниковая) система считается классической. Именно она используется во всех типовых многоквартирных и частных домах с ванными комнатами небольшой площади.

Система очень простая – от центральных стояков, через которые в квартиру подается горячая и холодная вода, прокладывается под одной главной трубе, от которой питается каждый сантехнический прибор в квартире.

Для каждого прибора в трубу врезается тройник. Таким образом, вся длина труб в доме или квартире получается относительно небольшой, поэтому такой вариант разводки считается самым недорогим

Объем работ по установке сантехники для ванной своими руками тоже не очень большой. Однако на этом преимущества последовательной схемы заканчиваются. Самый главный недостаток такого типа подключения в том, что все приборы питаются от одной трубы, и когда один прибор работает, напор во всех остальных падает.

То есть, когда стиральная машинка закачивает воду, напор в кухонном кране будет очень слабым, и наоборот.

Другой недостаток кроется в способе отключения. Если один сантехнический прибор сломается, то, чтобы его отремонтировать, придется полностью перекрыть воду в квартире. Коллекторная система используется в тех домах, где есть большая нагрузка на систему водопровода. В этом случае все сантехнические точки подключаются к коллектору.

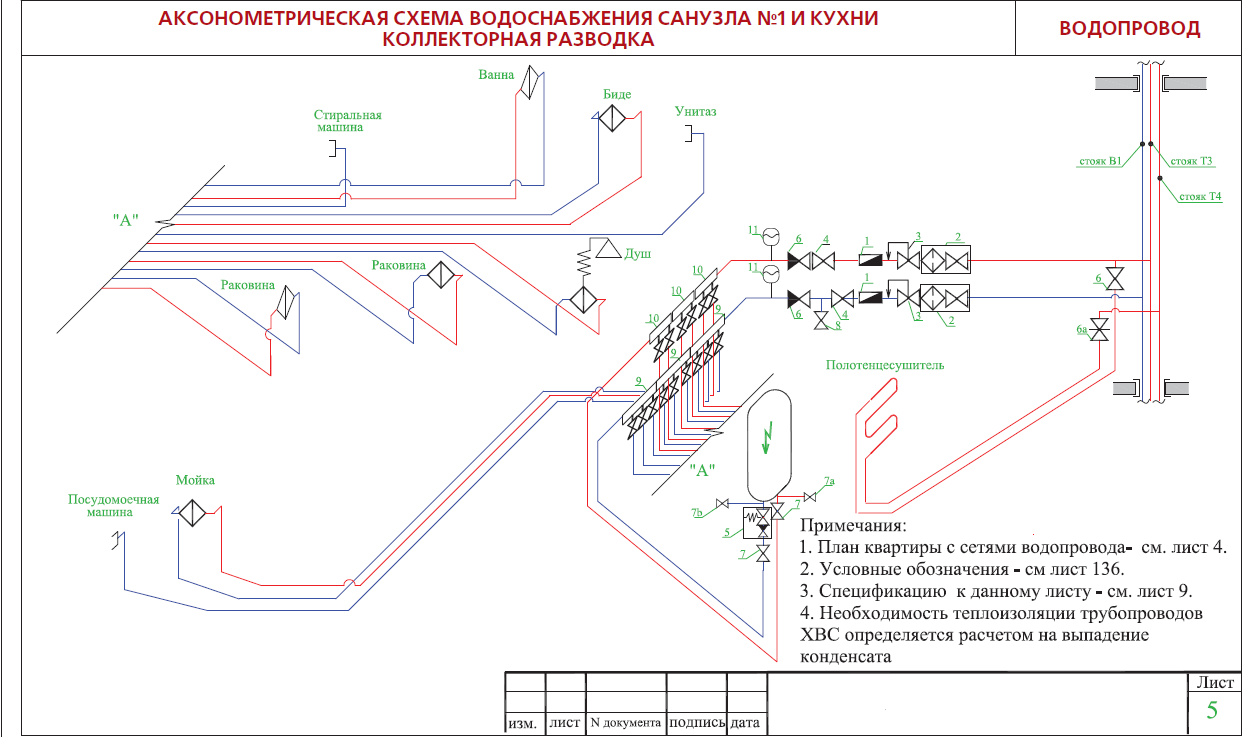

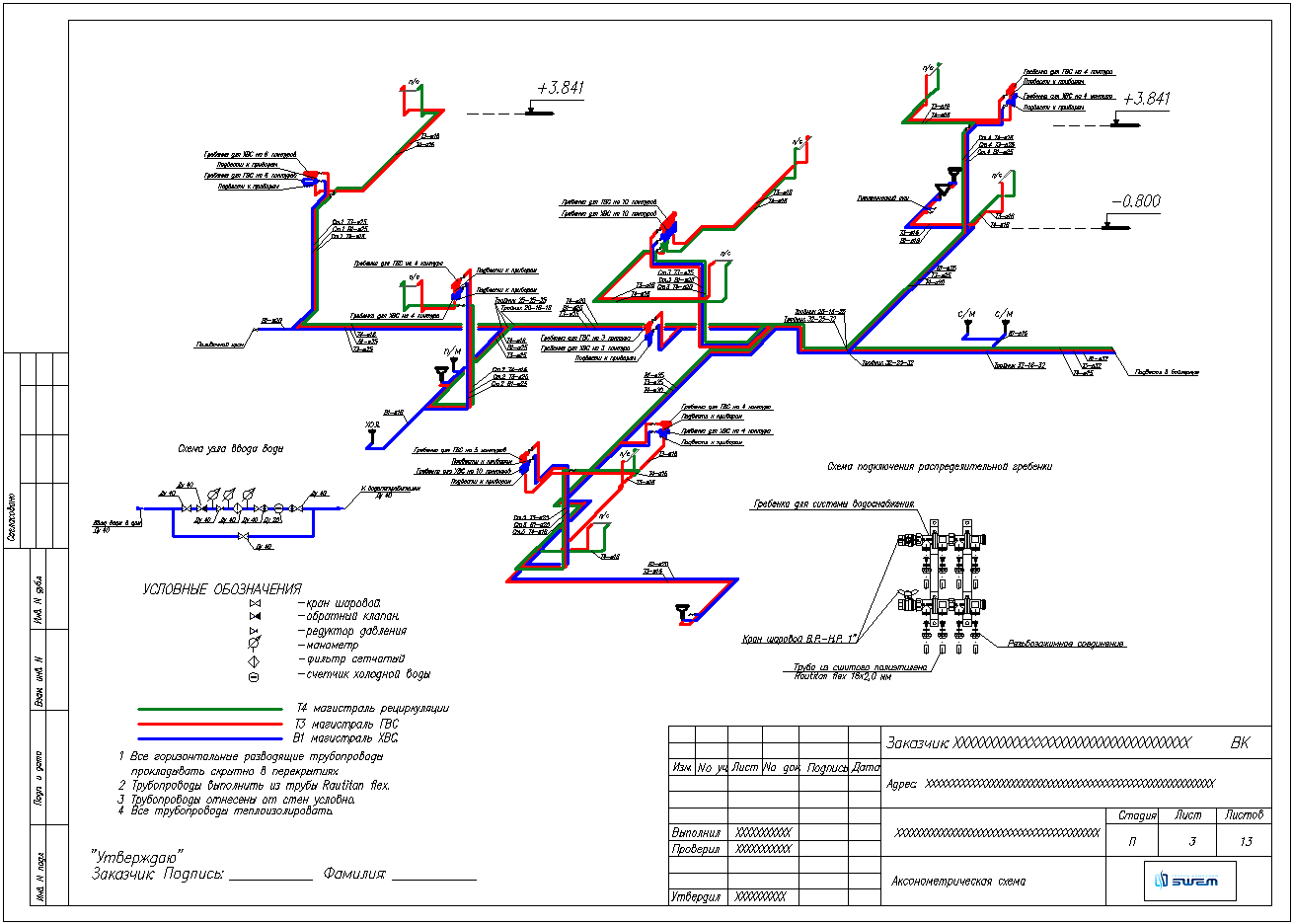

Коллектор представляет собой распределитель большого диаметра, имеющий определенное количество выходов. На каждый выход устанавливается отдельный кран

Чаще всего коллектор прячут в специальном шкафу или закрытой нише – из эстетических соображений. Каждый сантехнический прибор присоединяется к коллектору отдельно, через персональный отвод. При таком способе подключения понадобится большое количество труб, а монтажные работы займут много времени.

Хотя с подключением такой системы придется повозиться, преимущество очевидно: напор во всех сантехнических устройствах будет стабильным при любом режиме эксплуатации водопровода.

Кроме этого, каждый прибор при необходимости можно отключить или демонтировать. При этом нет необходимости перекрывать воду полностью – достаточно перекрыть кран на нужном отводе.

Особенности проектирования эскиза

Здесь внимание заостряют на отражении приборов. Если один элемент залезает на другой, а происходит это в большинстве случаев, то проводят пунктир, обозначающий смещение сантехнического элемента с целью лучшего зрительного эффекта

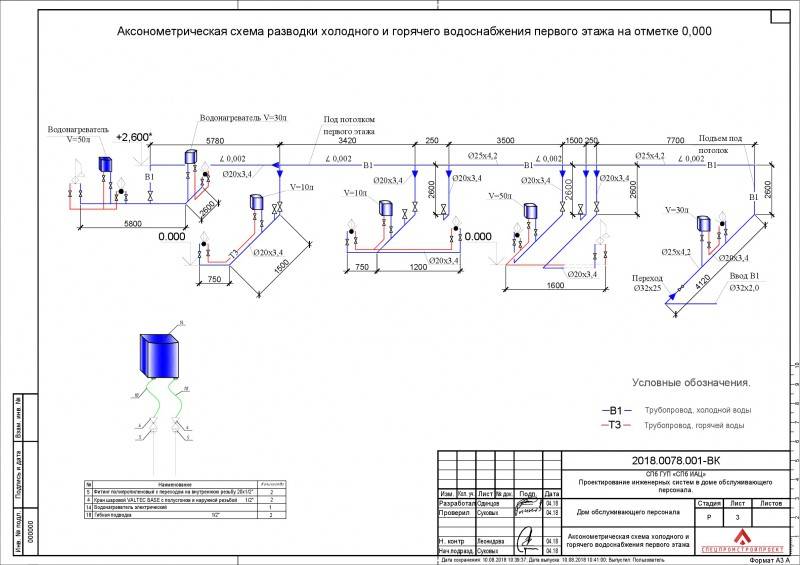

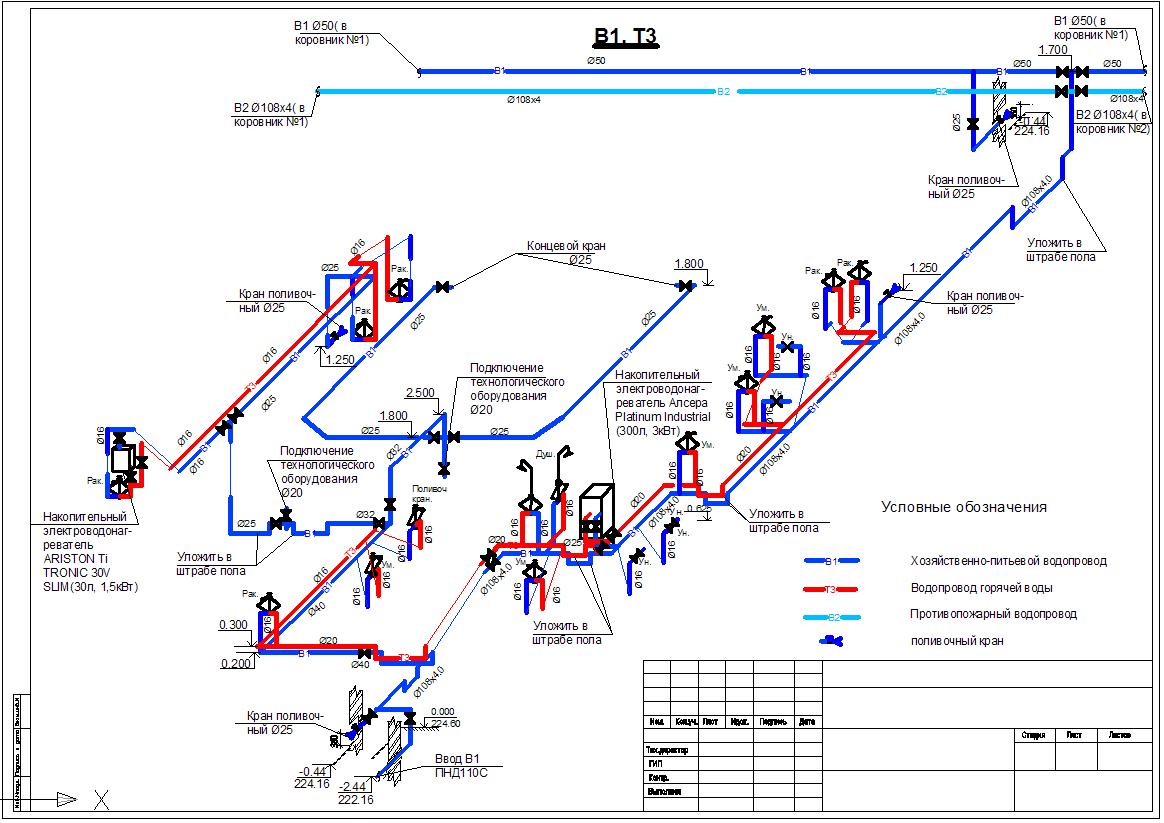

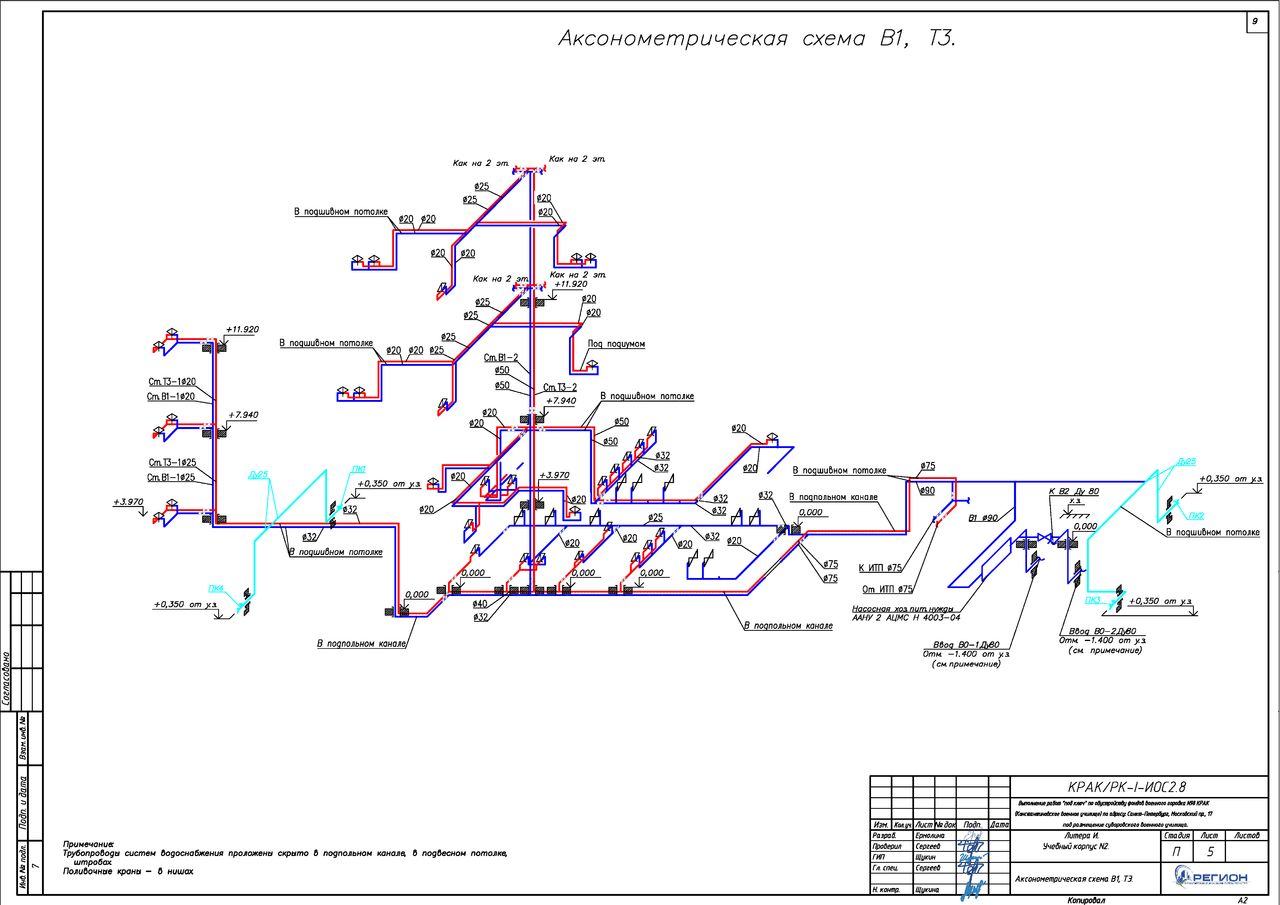

Аксонометрическая схема водопровода должна включать в себя показания всех диаметров труб. Если унитаз на отводе не отмечен, то принимают диаметр в 50 мм, если он есть – минимальный диаметр должен составлять 100 мм

Эти цифры важно помнить. Для стояков в 90% случаев применяют показатель в 100 мм

Уклоны в аналогичном диаметре будут равны 0,02, при показателе в 50 мм задают угол наклона в 0,03.

Если вы уже нанесли все элементы, отметьте выпуски, диаметр которых больше, чем у стояков, за уклон принимают число в 0,02.

На последнем этапе составления аксонометрии наносят специальные пометки, исходя из характеристики участка и плана строительства. Тут отмечают уровень промерзания грунта, расположение фундамента, а также другие факторы, влияющие на правки.
