Как сварить печь в баню: общее описание, виды, основные этапы работ

Установка металлической печи

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:• асбестового картона;• листа нержавеющей стали для отражения теплового излучения;• прослойки из шамотного кирпича толщиной около 6 см;• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют. облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими рукамиЧасть 1

Часть 2

Часть 3

Часть 4

Выбор материала

Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.

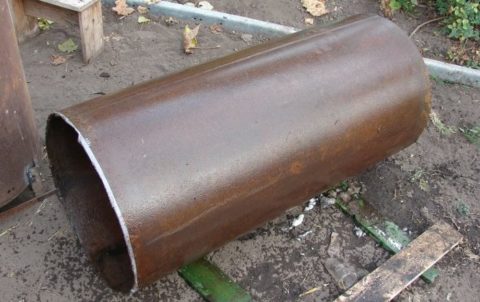

Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.

Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.

Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.

Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться. Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог. В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Правила безопасности

Готовую банную печь несколько раз испытывают на улице перед установкой

Нельзя устанавливать готовую печку сразу в помещение. Перед монтажом агрегат должен вхолостую проработать на свежем воздухе 3-5 раз. Располагают печь так, чтобы топка и входная дверь находились на одной линии и «смотрели друг на друга». Вокруг аппарата настенная и напольная поверхности покрываются сталью, дополнительным теплоизоляционным слоем.

Также важно соблюдать другие моменты:

швы завариваются наглухо;
никаких деревянных материалов и легко воспламеняющихся предметов возле печки;
нужно регулярно чистить дымоходные трубы, чтобы скопившаяся сажа не возгорелась.

Печь в бане – основополагающий элемент. Вместо покупки дорогостоящего аппарата можно приобрести материалы и сделать печку своими руками. Процесс монтажа не самый сложный, однако требует соблюдения всех стандартов, правил и разрешений.

Установка печи-каменки для бани в помещении

Вот наша самодельная печка-каменка и готова. Однако, чтобы она работала, ее следует установить. При процессе монтажа конструкции на положенное место учтите такие правила:

размер площадки, где будет установлена печь, должен быть соблюден по всей строгости: так, она должна быть квадратной, стороны же иметь площадь по 70 см каждая, а высота – 20 см соответственно. Саму печь следует ставить на 20 см от уровня стены;
перед установкой печи следует выложить бетонный фундамент на основе огнеупорных кирпичей. Его высота должна составлять 20-30 см. Кладка совершается на основе глиняного раствора;
в местах выводы печной трубы следует сделать кладку более плотной – до 12 см. Деревянные перекрытия следует закрыть картоном или войлоком, предварительно окунув их в глиняный раствор. Часть трубы от крыши к потолку должна быть сначала заштукатурена, а потом побелена при помощи извести;
наружная кадка трубы из кирпича должна составлять как минимум 50 см от высоты крыши;
двери топки направляйте в стороны выхода, а каменки – к угловой части банного помещения;
полки в парной комнате нужно ставить возле стены с печью, предварительно рассчитав их высоту так, чтобы человек, сидя на них, не ударялся постоянно головой о потолок;
не устанавливайте светильники в парной на потолке, это может быть небезопасно;
в деревянной бане металлическую каменку лучше обкладывать при помощи кирпича высотой облицовки по 120 см, а длиной 80 см соответственно;
первое испытание работы печи производится без присутствия людей в помещении бани.

Так, мы рассказали, что представляет собой самостоятельное сооружение печи для бани из металла. Конечно же, это крайне непростая работа, очень сложная для новичка. Но если учесть все рекомендации и советы, может получиться отличная работа, после чего вы сможете пригласить своих друзей в гости для посещения домашней уютной парной.

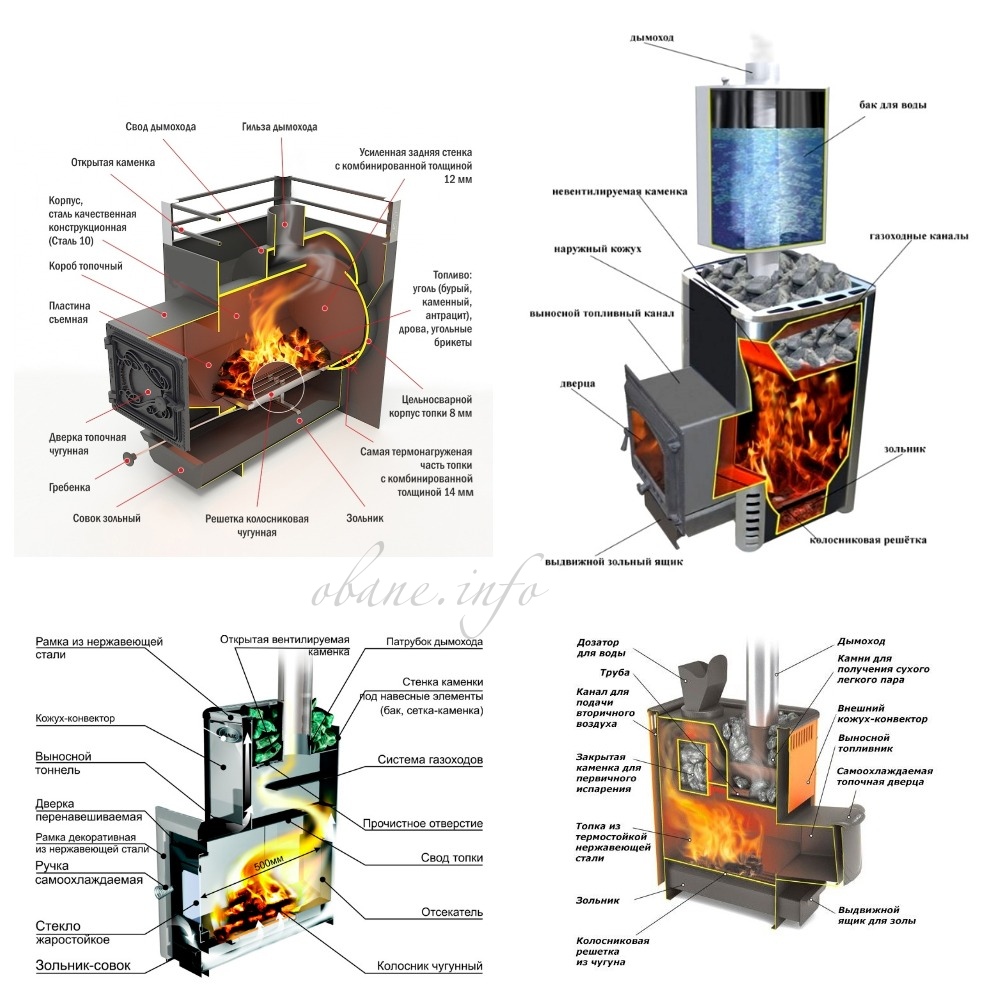

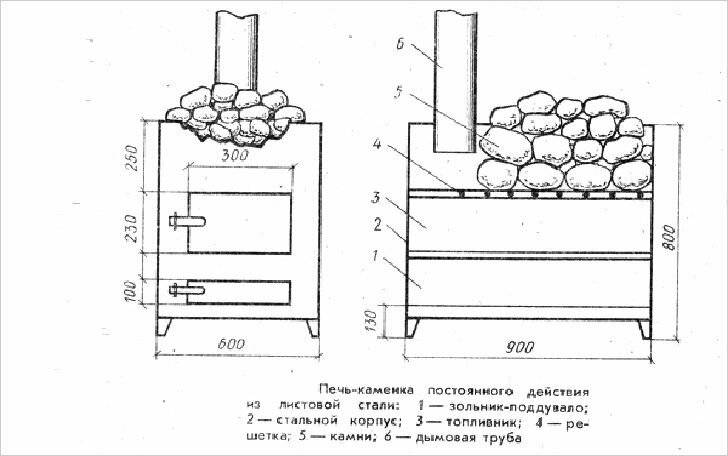

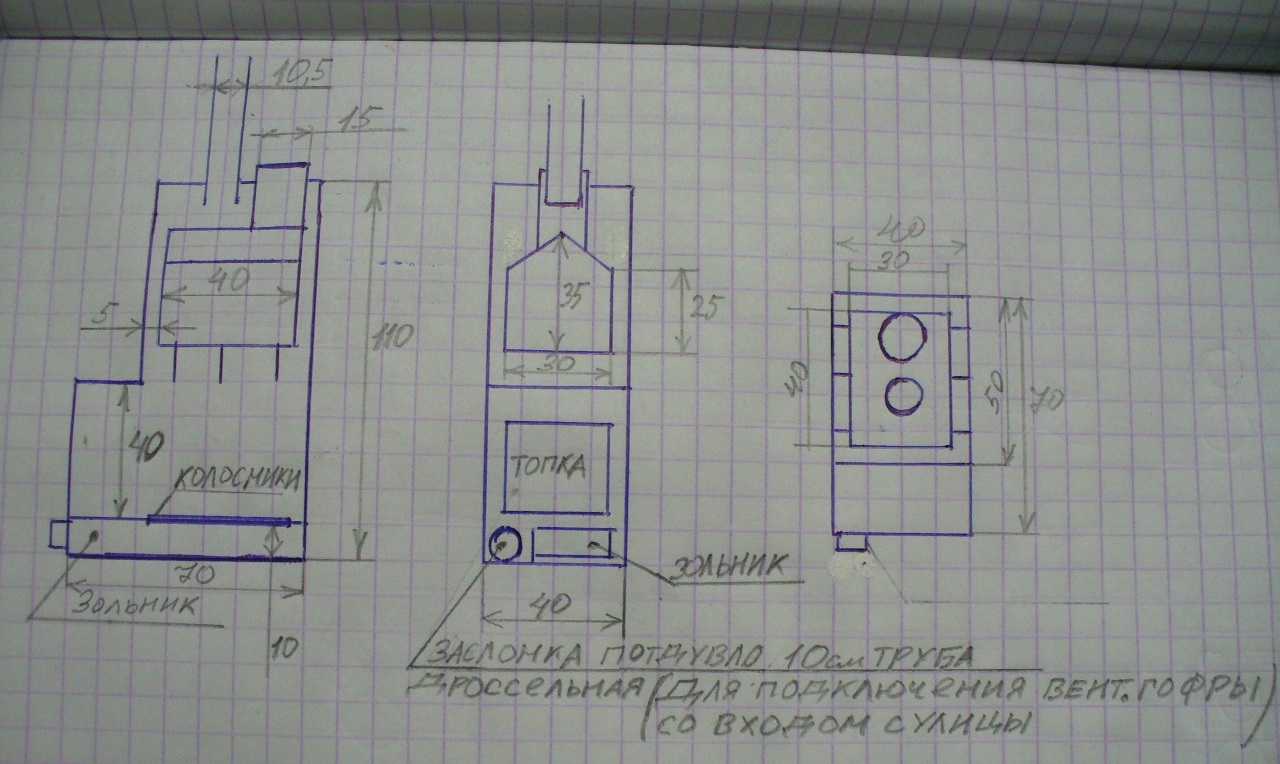

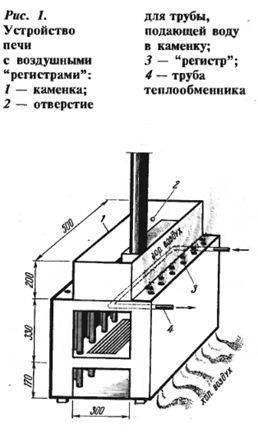

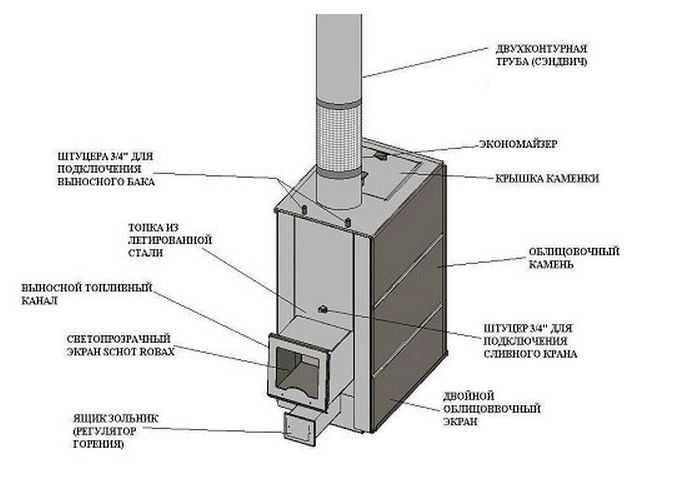

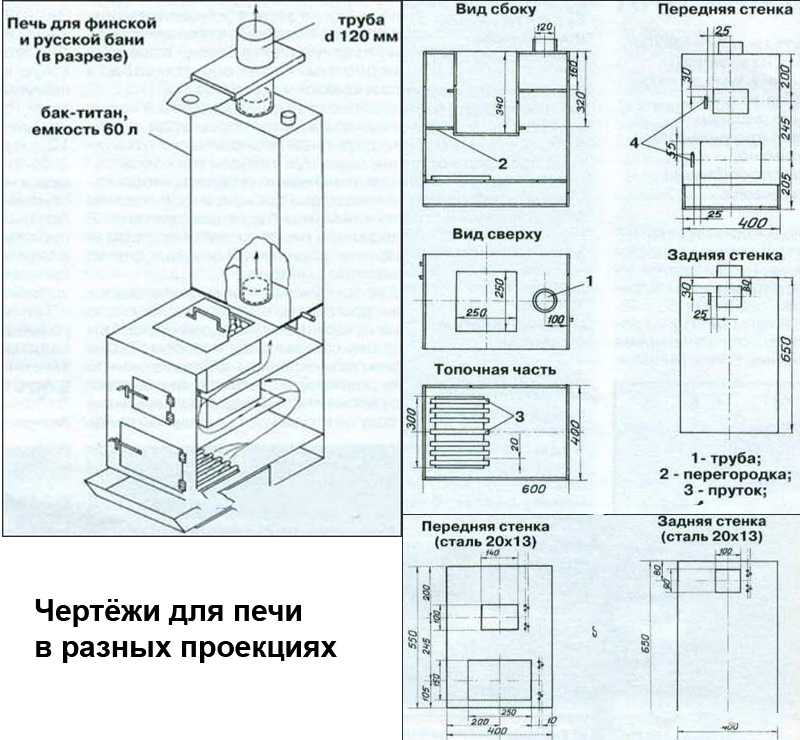

Примеры печей в баню

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

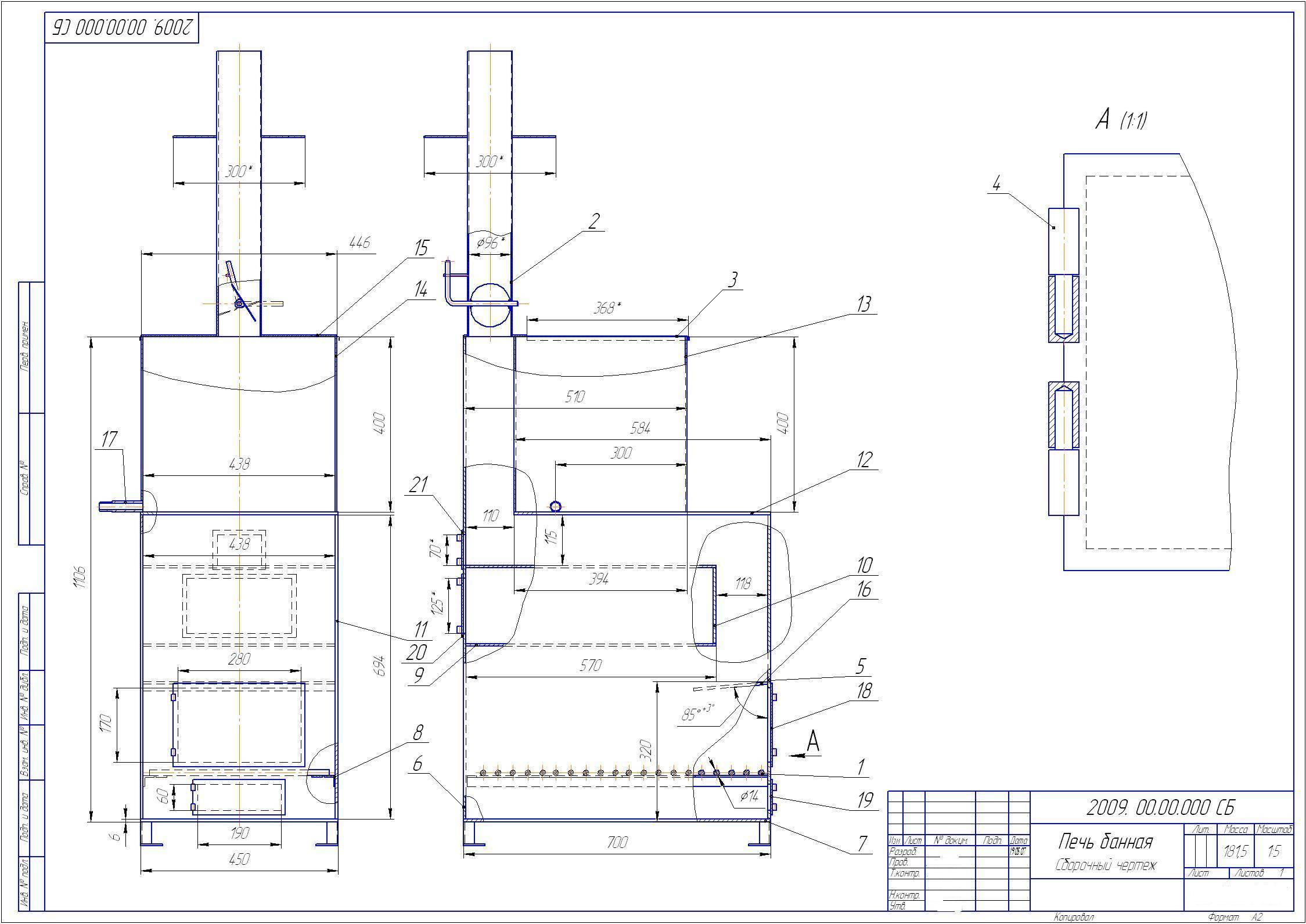

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание. Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно. Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Необходимые материалы:

Нужно найти кусок трубы длиной около 150 см, диаметром не менее 50 сантиметров и толщиной стенок не менее 8-10 мм. Для организации каменки нужна труба меньшего диаметра – 30-35 см, толщиной стенок не меньше 5-7 мм или некоторое количество арматуры. Из других расходных материалов понадобится врезной кран, три комплекта стальных петель, металлические листы толщиной 8 мм, колосники или стальная арматура для их изготовления.

Процесс изготовления

Трубу разрезают на два куска: 60 и 90 сантиметров (или изначально ищите два подходящих отрезка). Меньшая часть послужит емкостью для воды, из большей сделаем топку. Если есть возможность, в качестве бака для воды лучше использовать емкость из нержавейки: стальные емкости подвержены коррозии.

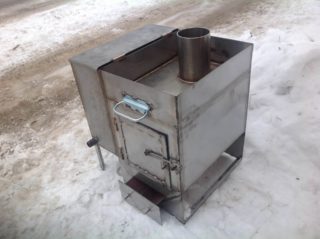

Печь из металлической трубы

В большем отрезке трубы в нижней части делают поддувало: вырезают прямоугольное отверстие 20×7см. Из вырезанного участка делают дверцу, приварив один комплект петель, ручку и защелку.
Из листового металла вырезают круг, по диаметру равный диаметру трубы. Он будет служить днищем. Приваривают его в самом низу трубы. Можно при желании сделать ножки, которые будут приподнимать печь над уровнем пола, но делать их нужно мощными: они должны выдерживать вес «оснащенной» печи (вес металла+топливо+вода+камни+дымоход). Легче, наверное, приварить днище не в самом низу, а выше на 2-3 сантиметра, а из оставшегося ранта вырезать ножки.
Из стальной пластины толщиной не менее 15 мм готовят колосники: вырезают круг соответствующего диаметра, в котором проделывают колосниковые отверстия. Можно также приварить готовый колосник к вырезанному основанию или сделать его из прутов арматуры, уложенных с определенным промежутком. Основная задача: получить плоскую поверхность, на которой будут располагаться горящие дрова. Через отверстия зола, пепел и угли будут просыпаться вниз, а из поддувала будет поступать воздух, необходимый для поддержания огня.
Готовые колосники привариваются выше отверстия поддувала.
Приступаем к организации топки. Вырезаем окошко 25×30см над колосниками для укладки дров. Располагать его слишком низко не нужно. Должна получиться поточная камера, в которой будут гореть дрова. Из вырезанного куска трубы делаем дверцу: привариваем петли, делаем ручку и защелку или крючок.
Теперь приступаем к оборудованию каменки. Сделать это можно двумя способами:
- Из куска трубы диаметром 30-35 см делаете подобие совка (срезаете часть трубы), укрепляете его над топкой перпендикулярно основной трубе. Одну часть привариваете наглухо, другую оставляете открытой (к ней затем привариваете дверцу). В этот совок, висящий над огнем, через проделанное в основной трубе отверстие будете закладывать камни.
- Из прутьев арматуры сооружаете некое подобие колосника, которое крепите над топочной камерой. Этот вариант проще в исполнении, да и прогреваться камни будут быстрее.

Вне зависимости от того, какой вариант вы выбрали, от каменки до верхнего края основной трубы должно быть не менее 10 см (лучше немного больше). Так что тщательно рассчитайте все расстояния.

Следующий шаг – изготовление бака для нагрева воды. К отрезку трубы длиной 60см привариваем дно. Его делаем из стального листа толщиной 8 мм. В днище нужно будет проделать отверстие, к которому приварить трубу для отвода дыма из топочного отсека. Продукты горения, проходя по трубе, нагревают ее, а она отдает тепло воде. В нижней части бака для воды устанавливают кран, чтобы можно было набирать нагретую воду. Швы должны быть герметичными, иначе на огонь будет попадать вода из бака. В худшем варианте это может привести к отравлению угарным газом. Так что тщательно проверяйте качество сварки.
Теперь обе части (топочная и бак для воды) свариваются вместе. В месте соединения можно установить стальную муфту, которая будет дополнительным креплением для бака.

Вот и все, сама печь из металлической трубы готова. Остались некоторые нюансы. Верх бака для воды можно оставить открытым, а можно сделать крышку. Удобнее, если она будет состоять из двух частей: одна будет намертво приварена, а вторая открываться/закрываться приваренная на петлях.

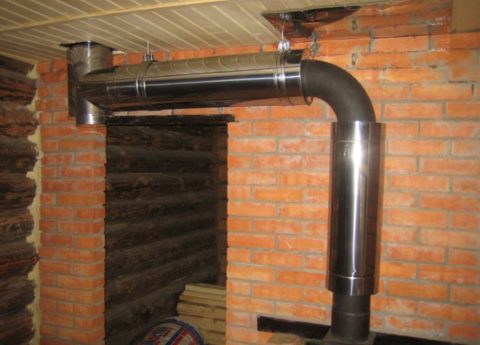

Для обеспечения пожарной безопасности, дымоходную трубу, проходящую через потолок и крышу, обкладывают кирпичом. Для этого к дымоходной трубе выше края бака сантиметров на 35-40 приваривают квадратную пластину, которая и служит основанием для кладки.

Изготовление печи своими руками

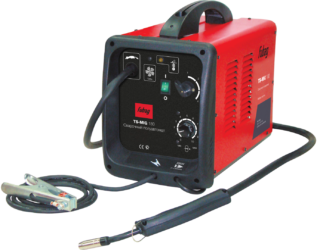

Для изготовления печки понадобятся навыки работы со сварочным аппаратом

Наиболее простая печка создается по следующим этапам:

Метровая труба применяется для создания каменки, 0.7 м трубы идет для изготовления бака под воду.
Внизу будущего парогенератора сделается вырез для поддувала шириной 20-25 см и высотой 6-10 см. К верхнему краю нужно приварить толстую металлическую пластину. В приклеенном элементе прорезаются отверстия для расположения колосников.
В этой же трубе делаются отверстия для топки 25-30 см. Сама труба устанавливается в горизонтальном положении. Крепеж осуществляется с помощью крючков.
Сверху топочного отдела становится обрезок трубы под каменку (глубина*длина = 12*30). Трубу необходимо сварить для прочного крепления. Завершается этап монтированием дверки соответствующих размеров.
Парогенератор заполняется камнями. Для улучшенной стойкости приваривается пруток из стальной арматуры по верху каменки.
Сверху печи крепится муфта, выполняемая из стальной шины шириной 50 мм. К выступающему концу будет присоединяться сосуд для воды.
В стальном листе вырезается круг. В полученной фигуре проделывается отверстие для установки дымоходной коммуникации диаметром от 100 мм. Вырезанный круг наглухо приваривается к трубе

Важно, чтобы этот шов был чрезвычайно крепким: вода не должна проникнуть к топке.
В полукруге из стали делается отверстие для дымовой трубы с использованием болгарки. К дырке приваривается труба

Верхняя часть бака закрывается. На оставшийся отрезок монтируется регулирующая крышка с ручкой.

Финальные штрихи: убираются потеки сварки и металла с применением болгарки и зачистного механизма.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

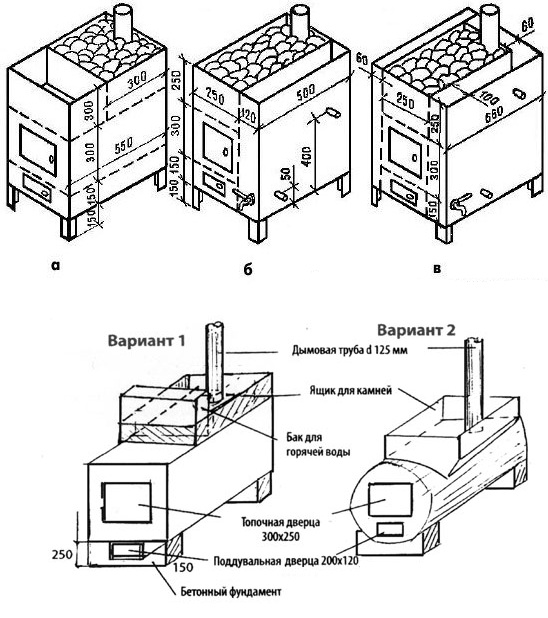

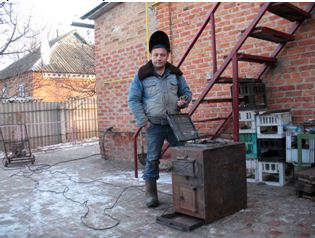

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

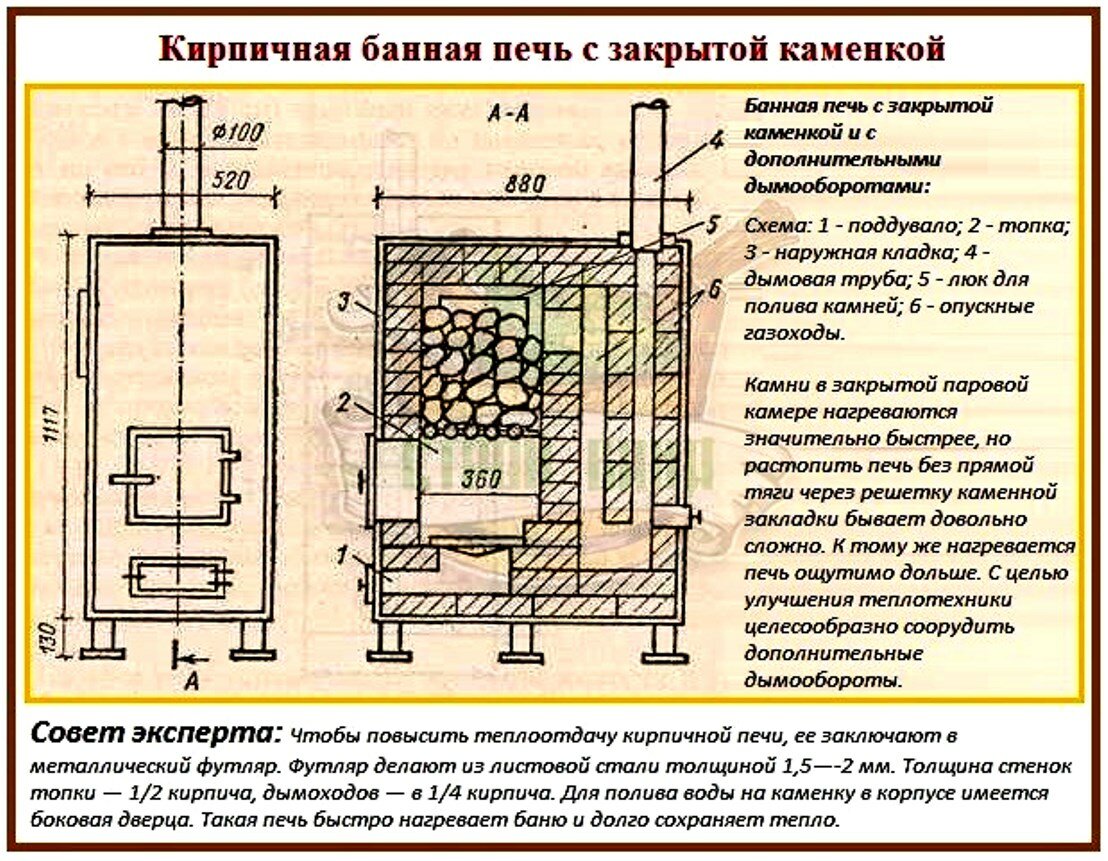

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

Ход работ

Если подготовка проведена на должном уровне, сначала разберем предполагаемый фронт работ — схему печи.

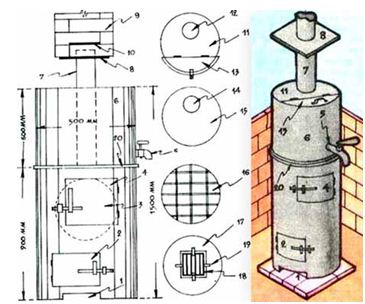

Схема

Схема основана на трубе диаметров в 15-20 см.

1 – вырез для поддувала;
2 – топка (за топочной дверкой);
3 – каменка, здесь применён не так распространённый вариант закрытой каменки;
4 – дверка каменки
5 – кран;
6 – бак, часто применяют бак открытый, что освобождает от необходимости устанавливать кран, это упрощает и удешевляет схему;
7 – дымовая труба;

Инструкция по варке такой печи – цепь строго определённых последовательных действий, здесь не обойтись без дисциплины, ну и конечно, запаса умелого владения сварочным аппаратом

8 – площадка квадратной формы;
9 – кирпичная кладка, труба и необходимость теплоизоляции требуют;
10 – заслонка;
11 – горизонтальная пластина корпуса;
12 – окно для дымовой трубы;
13 – крышка;
14 – окно;
15 – днище;
16 – решётка;
17 – стальная пластина;
18 – колосник;
19 – ушки;
20 – стальное кольцо.

Варим

Весь ход решения задачи, как самому сварить печь для бани, будет состоять из следующих шагов:

Снизу в трубе делаем вырез (1) для поддувала размерами 18-20 на 5-6 см.
Над поддувалом монтируем сваркой круглую стальную пластину толщиной 12 мм.
Вырезаем в пластине прямоугольное окошко для размещения колосника. Для закрепления колосника привариваем с 4-ёх сторон 4 ушка.
В трубе вырезаем дверку топки размером 25 на 30 см. Дальше работа по установке самой дверки, а это – навешиваем петли, дверь и защелку для неё.
Над топкой на высоте в 10 см от днища бака привариваем отрезок трубы 30 на 35 см для каменки. Завариваем заднюю часть трубы, а на передней делаем дверку 25 на 30 см.

Сварка все-таки требует наличия определенного опыта

Привариваем из стального прутка ограждение для каменки, чтобы камни не вываливались (хотя решить эту задачу можно на своё усмотрение).
Закрепляем в верхней части печи стальную муфту шириной в 50 мм и толщиной в 5-7 мм. Одну половину муфты привариваем к корпусу печи, вторая будет использоваться для монтажа бака.
К нижней части бака привариваем круг толщиной 8 мм с заранее вырезанным отверстием для дымовой трубы диаметром в 12-15 см. Фиксируем нижнюю часть трубы в днище бака, чтобы гарантировать протечку воды в топку.

Дело практически завершено: вариант самостоятельно изготовленной печи

Закрываем верхнюю часть бака полукругом из стали и делаем в нём отверстие для трубы, привариваем саму трубу. Заметьте, при этом треть площади должна остаться открытой для залива воды. Крышку в этом месте можно смонтировать в любой момент.
Последняя операция – к трубе в 30 см от бака привариваем стальную пластину 30 на 30 см, что понадобится для монтажа трубы.
