Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Основные понятия
Любое металлическое изделие состоит из кристаллической решетки. Через нее проходят электроны, подвижные частицы, из-за чего электричество трансформируется в тепловую энергию. Данное свойство с успехом используется производителями обогревателей и осветительных приборов. Однако в обычных электрических системах перегрев кабеля недопустим, поскольку он со временем приведет к нарушению изоляцию и воспламенению
Поэтому важно подобрать правильное сечение проводников, чтобы те выдерживали допустимые (потенциальные) токовые нагрузки сети
Для этого учитываются два термина:
- сечение провода;
- плотность тока.
Зависимость плотности тока от сечения
Даже если будет подобрано правильное сечение провода, он все равно может перегреться. Причин несколько: слабый контакт в местах соединения или окисления, связанные с недопустимой скруткой алюминиевой и медной жил.
Сечение провода
Для выбора сечения токоведущей жилы (проводника, а не всего кабеля с оболочкой и изоляцией) ориентируются по двум параметрам:
- нагрев в допустимых пределах;
- потеря напряжения.
Неверный выбор сечения кабеля может привести к перегреву и возгоранию
Для расчета потенциального нагрева нужно учитывать длительно допустимую температуру. Величина напрямую зависит от возможной силы тока Iп. После использования формулы вы получите расчетный ток Iр, который должен отличаться от Iп и быть меньше его значения (ни в коем случае не больше!). При выборе сечения используют следующую формулу:
Iр = Pн/Uн,
где:
- Pн — номинальная мощность, Вт;
- Uн — номинальное напряжение, В.
Пользоваться данной формулой можно для расчета токов в проводниках с уже устоявшейся температурой при условии, что на кабель не влияют другие охлаждающие или согревающие факторы. Величина длительно допустимого тока Iп зависит от разных параметров: сечение, материал изготовления, изоляционная оболочка и способ монтажа.
Чтобы проверить падение напряжения на воздушной линии электропередач, пользуются следующей формулой:
Uп = (U — Uн) *100/ Uн,
где:
- U — напряжения от источника;
- Uн — напряжение в месте, где подключается приемник напряжения.
Максимально допустимое отклонение напряжения — 10%.
Плотность тока
Данная физическая величина является векторной. Для ее обозначения используют латинскую букву J. Формула расчета выглядит следующим образом:
J = I/S,
где:
- I — сила тока, А;
- S — площадь поперечного сечения, кв. мм.
Предельная плотность тока для алюминиевых и медных проводов
Плотностью тока называют объем тока, который проходит через проводник заданного сечения за определенный отрезок времени. Измеряется в А/кв. мм.
Текучесть алюминия и его последствия
Прежде всего, алюминий это текучий металл. Он в несколько раз мягче чем медь.
Чем это опасно и неудобно в эксплуатации? А грозит это тем, что вам придется регулярно перетягивать все винтовые контактные места с алюминием — в автоматах, клеммниках и даже в розетках.
Представьте, что у вас в квартире пару десяток розеток, и все их каждые полгода-год придется раскручивать, вытаскивать, подтягивать и опять монтировать на место.
А если вы с электрикой на Вы, то готовьте дополнительные затраты на ежегодный профилактический вызов монтера. Если этого не делать, то легко можно столкнуться со следующими последствиями:
Правила, приказы и ПУЭ по алюминиевой и медной проводке
Алюминиевая проводка
В соответствии с правками, принятыми в 2019 году, проводку в жилых помещениях можно делать из алюминиевых и медных кабелей.
Однако, к эксплуатации пригодны не алюминиевые провода образца 60-70х годов, а современные сплавы с некоторым содержанием железа. Главное — соблюдать требования, приведенные в таблице.
| Название линии | Наименьшее сечение кабелей и проводов, мм.кв | |
| С жилами из алюминиевых сплавов | С медными жилами | |
| Линии групповых сетей | 2,5 | 1,5 |
| Линии распределительной сети для питания жилых помещений (стояки) | 6 | 4 |
| Линии от этажных до квартирных щитов и к расчетному счетчику | 4 | 2,5 |
Запрет алюминиевой проводки в квартире
Алюминиевую проводку старого образца запрещено использовать ввиду признания ее потенциально пожароопасной
В соответствии с международными стандартами алюминиевая проводка старого образца признана потенциально пожароопасной, поэтому проводить ее запрещено. Несколько фактов, которые это подтверждают:
- В мире многократно были зафиксированы случаи возгорания, причиной которых стала алюминиевая проводка. В результате были унесены жизни не одного десятка человек.
- По статистике в многоквартирных и загородных домах с алюминиевой электросетью частота самовозгораний в 55 раз превышает количество возгораний в помещениях с электропроводами, изготовленными из других материалов.
- Согласно главе 7.1. ПУЭ. П.7.1.34 такая разновидность разводки разрешена к использованию только в сооружениях, которые были построены до 2001 года.
- Чтобы предупредить возгорание? запрещается соединять медную и алюминиевую проводку, например, скруткой.
Разновидности алюминиевой кабельно-проводниковой продукции
Все современные изделия, предназначенные для передачи электроэнергии на расстояние, независимо от применяемых металлов и их сплавов, имеют три разновидности. Человек неискушённый обычно думает, что провода, кабели и шнуры – это одно и тоже. Их можно считать синонимами, но есть определённые отличия.
Провода. Представляют собой конструкцию из одной и более алюминиевых жил, покрытых изоляцией. Все изолированные проводники покрыты наружной оболочкой. Эта оболочка может быть разной, в зависимости от предназначения, условий эксплуатации и прокладки. Широко распространены голые, без изоляции, провода. Их можно повсеместно наблюдать на линиях электропередач.
Кабели. Отличаются от проводов тем, что жилы заключены в герметичную оболочку, которая может быть изготовлена из резины, свинца, пластмассы или любого другого материала. Поверх герметизированной, в бронированных кабелях может располагаться слой брони. Её образует стальная лента или проволока.
Шнур – простая конструкция из двух или трёх жил сечением до 1,5 мм2, покрытых защитным слоем, выполняющим также изолирующую функцию. В шнурах могут применяться только многожильные токопроводящие жилы. Предназначаются для подключения бытовых приборов к сети – например, пылесоса или телевизора. Алюминий редко применяется для производства этих изделий.
Подключение алюминия к автоматам
Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.
Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.
Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.
Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.
То же самое можно сказать и про контакты на большинстве электросчетчиков.
Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.
Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.
Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.
А их порой, ох как не хватает.
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75.9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Превосходство меди над алюминием для проводки
1. Электропроводность
Медь превосходит алюминий по электропроводности. Удельное электрическое сопротивление меди составляет 0,017 Ом*мм 2 /м в то время, как у алюминия 0,028 Ом*мм 2 /м. То есть электропроводность алюминия составляет 65% электропроводности меди, поэтому для одной и той же нагрузки алюминиевый провод придется брать сечением на «ступень» выше меди.
Например, необходимо запитать нагрузку в 5 кВт. Для нее нужно будет взять или медный провод сечением 2,5 мм 2 , например, NYM 3х2,5, или алюминиевый сечением 4 мм 2 . Так как алюминиевый провод более объемный, то он будет занимать больше места в кабель-каналах, для него потребуется клеммы для розеточных групп крупнее по размеру, чем для медных. Учитывая это, медь удобнее использовать для проводки в доме.
2. Окисление
И медь, и алюминий окисляются в процессе эксплуатации под действием воздуха. Однако у меди окисление происходит значительно медленней, и сама по себе пленка (зеленоватый налет) довольно легко разрушается, поэтому неплохо проводит ток (хотя проходимость немного ухудшается). У алюминия же окисление происходит гораздо быстрее, а сама оксидная пленка очень плотная и плохо проводит ток. Окисленные соединения на скрутках, сжимах или клеммах чаще всего становятся причиной горения контакта. Удалить оксидную пленку можно кварцево-вазелиновой смазкой, но найти ее в магазинах не так-то просто, да и это дополнительные расходы и время на обслуживание.
3. Механическая прочность
Медный провод более гибкий и прочный, чем алюминиевый. В процессе монтажа жилы приходится изгибать, например, для соединения в распредкоробках и розетках. Медные жилы могут выдержать многоразовое изгибание без повреждения, а вот алюминиевые лишь 5 — 10 изгибаний, а дальше ломаются.
Особые проблемы алюминиевая проводка создает, когда нужно ремонтировать соединения в распредкоробках — старый алюминий уже имеет микротрещины, поэтому при одном неверном движении жила может обломаться и придется снимать часть штукатурки, чтобы вытащить хоть немного провода.
4. Теплопроводность
Данный параметр характеризует способность проводника рассеивать тепло. Чем выше коэффициент теплопроводности, тем лучше металл рассеивает тепло. У меди коэффициент теплопроводности составляет 389,6 Вт/м* °С, а у алюминия 209,3 Вт/м* °С. То есть медь почти в два раза лучше рассеивает тепло, чем алюминий
Особенно это важно в местах соединений, где провод греется сильнее всего. При одной и той же нагрузке медь в два раза быстрее будет отводить тепло (точнее не нагреваться)
Выбор сечений проводников по нагреву
1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т.п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.
1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:
1) для медных проводников сечением до 6 мм2, а для алюминиевых проводников до 10 мм2 ток принимается как для установок с длительным режимом работы;
2) для медных проводников сечением более 6 мм2, а для алюминиевых проводников более 10 мм2 ток определяется умножением допустимого длительного тока на коэффициент 0,875 / √ТПB, ТПB — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).
1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно-кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять как для установок с длительным режимом работы.
Про алюминиевую проводку и её запрет
Начну с запрета. Действительно в 2003 году в ПУЭ 7 была сделана правка, хитро запрещающая применять алюминиевые провода с сечением жил менее 16 мм, во внутренней проводке вновь строящихся зданий. Воспроизвожу её почти дословно:
Как видите, во-первых, алюминиевая проводка НЕ запрещена в частном домостроении, не запрещена для ремонта и замены старой проводки, не запрещена для другого локального использования.
Во-вторых, современные алюминиевые кабели, это кабели не из алюминия, а современных сплавов алюминия 8030 и 8176. Из-за железа, вошедшего в сплав, значительно снижена его текучесть и увеличена пластичность.
В третьих, я абсолютно уверен, что события апреля 2018 года, завершат успехом лоббирование РУСАЛа и алюминиевая проводка вернется в наши дома. Надеясь, что это будет другой, более качественный алюминиевый сплав.
Стоимость алюминиевой кабельной продукции в три раза дешевле медной.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).
Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечение проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Для расчета алюминиевых проводов применяют таблицу.
Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечения проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Сечение жил
Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.
А это между прочим все розеточные группы в квартире.
Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках.
Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.
К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.
Свойства алюминиевой проводки
Алюминиевая проводка устойчива к механическим воздействиям
Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.
Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.
- При окислении медь не утрачивает свои токопроводящие свойства.
- Обладает большим эксплуатационным сроком.
- Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.
При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.
Текучесть алюминия
Алюминий в несколько раз мягче меди
Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.
Гибкость и хрупкость
Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.
Подключение алюминия к автоматам

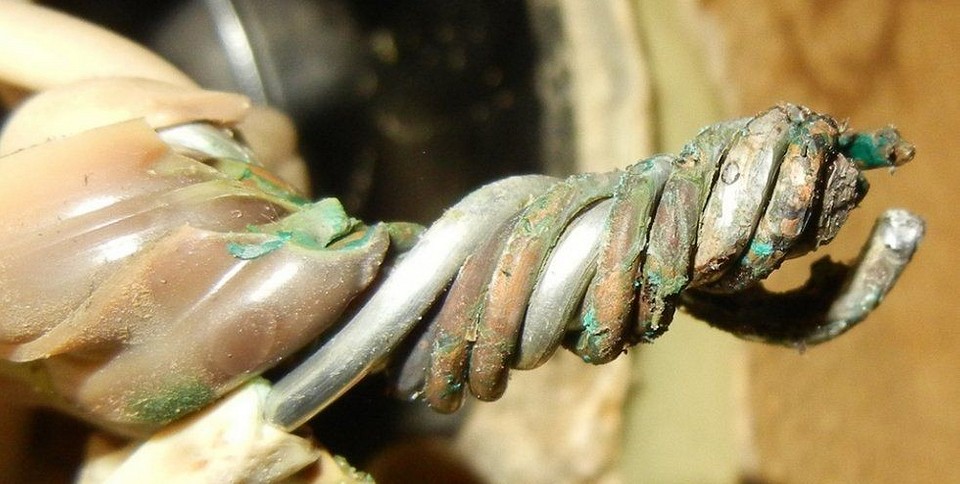

Алюминий и медь не совместимы гальванически
Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.
Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.
Сечение жил
Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.
Преимущества алюминиевой электропроводки
Хотя справедливости ради, следует рассмотреть и альтернативную точку зрения. Некоторые вовсе не видят в этом приказе какого-то .
Скорее наоборот.
Ведь никто данным документом не запрещает применять медь.
Просто отныне появляется законная возможность экономии и удешевления там, где это целесообразно. Может быть в отдельно взятых случаях, действительно удобно проложить более толстый, но дешевый алюминиевый провод.
При этом, естественно учесть все нагрузки. Более того, это создаст в данной области конкуренцию, в результате чего и медь может подешеветь.
К тому же, запасы меди не настолько неисчерпаемы как многим кажется. Поэтому поиск альтернативы, более чем уместен.
Так что, какой кабель медный или из алюминиевых сплавов применять на своих объектах, решать конечно придется самостоятельно. Главное, что теперь вам дали законный выбор применять то или иное решение.
Правила, приказы и ПУЭ по алюминиевой и медной проводке
Алюминиевая проводка В соответствии с правками, принятыми в 2021 году, проводку в жилых помещениях можно делать из алюминиевых и медных кабелей.
Однако, к эксплуатации пригодны не алюминиевые провода образца 60-70х годов, а современные сплавы с некоторым содержанием железа. Главное — соблюдать требования, приведенные в таблице.
| Название линии | Наименьшее сечение кабелей и проводов, мм.кв | |
| С жилами из алюминиевых сплавов | С медными жилами | |
| Линии групповых сетей | 2,5 | 1,5 |
| Линии распределительной сети для питания жилых помещений (стояки) | 6 | 4 |
| Линии от этажных до квартирных щитов и к расчетному счетчику | 4 | 2,5 |
Запрет алюминиевой проводки в квартире
Алюминиевую проводку старого образца запрещено использовать ввиду признания ее потенциально пожароопасной В соответствии с международными стандартами алюминиевая проводка старого образца признана потенциально пожароопасной, поэтому проводить ее запрещено. Несколько фактов, которые это подтверждают:
- В мире многократно были зафиксированы случаи возгорания, причиной которых стала алюминиевая проводка. В результате были унесены жизни не одного десятка человек.
- По статистике в многоквартирных и загородных домах с алюминиевой электросетью частота самовозгораний в 55 раз превышает количество возгораний в помещениях с электропроводами, изготовленными из других материалов.
- Согласно главе 7.1. ПУЭ. П.7.1.34 такая разновидность разводки разрешена к использованию только в сооружениях, которые были построены до 2001 года.
- Чтобы предупредить возгорание? запрещается соединять медную и алюминиевую проводку, например, скруткой.
Стоит ли менять алюминиевую проводку в квартире или нет
В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один — срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.
Алюминиевая проводка в квартире
Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.
Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.
Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.
Зависимость номинального тока от сечения алюминиевых проводов
В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.
С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.
Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.
Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.
УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.
Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.
Монтаж проводки по плинтусу
На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.
Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.
Помогла вам статья?
ДаНет

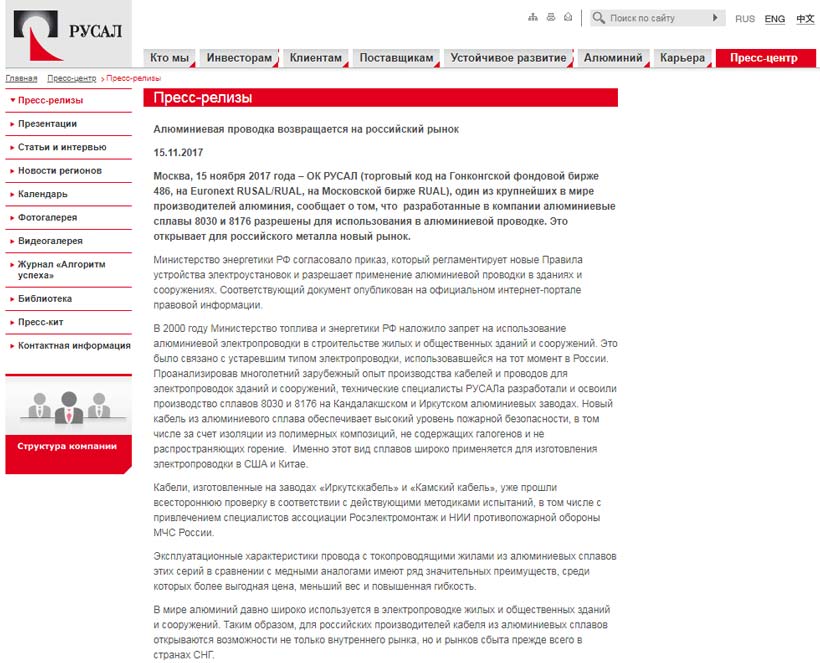

Проводка из сплава алюминия 8030 и 8176
Есть конечно одно большое НО.
В приказе сказано, что применяться будет не простой алюминий, а его специальный сплав. Такой, как марка 8030 или 8176.
Однако там же говорится, что непосредственно самого алюминия в составе такой проводки должно быть более 99%.
Также остается надеяться, что и название у таких кабелей будет совершенно иными. Например, не хотелось бы, чтобы продукция со сплавами называлась как АВВГ. А его состав указывался где-то отдельными сертификатами.
Иначе это вызовет большие затруднения и двусмысленности при выборе и покупке.
Новые сплавы по заявлению производителей имеют другую кристаллическую решетку и позволяют производить даже алюминиевую проводку шестого класса гибкости, как у меди!
То есть алюминиевые гибкие кабели с многопроволочными жилами (типа КГ).
Раньше такое и представить себе было невозможно. Более того, такие обновленные алюминиевые жилы должны будут выдерживать 15 кратный перегиб под углом в 90 градусов.
Главное преимущества такой продукции — это цена и вес. По сравнению с медной проводкой, алюминиевая из сплавов будет дешевле на 60% и легче на 70%.
Наверное все знакомы с ситуацией на рынке, касательно медных кабелей изготовленных по ТУ и ГОСТ.
Экономят на всем. Начиная от толщины изоляции и заканчивая сечением самой жилы.
Получается, что если до сих пор в магазинах есть такая контрафактная продукция, то нет никаких гарантий, что то же самое не повторится и с алюминиевыми проводами.
Поэтому я думаю, что многие электрики, как делали весь ремонт на меди, так на ней и останутся. А вот что касается застройщиков, то тут нас ждет много инноваций и изменений уже в самое ближайшее время.
Подписка на рассылку
Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.
Выбор кабеля для подключения розеток
- Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (
16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (
32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².
Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.
Способы прокладки кабеля
Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:
Скрытый монтаж.
- подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
- подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
- подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.
Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.
Открытый монтаж кабеля.
Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS
Защита кабеля от перегрузок
Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.
Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.
