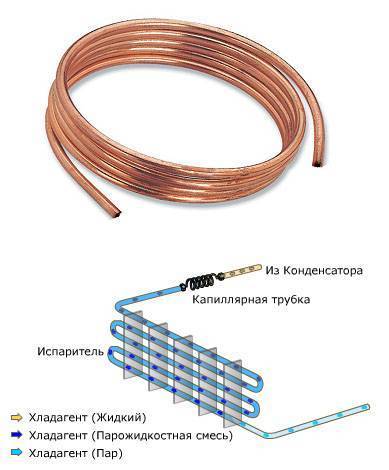

Трубки для кондиционера: алюминиевая, дренажная, капиллярная, с конденсатом

Почему у автокондиционера ломаются трубки

• Воздействие
  солей дорожных реагентов и агрессивных жидкостей вызывает химическую
  коррозию тонкостенных алюминиевых деталей. В местах скопления грязи, под
  гайками или хомутами трубки гниют через 5-8 лет интенсивной круглогодичной
  эксплуатации автомобиля в условиях Москвы или Московской области.
• Близкое
  соседство с выпускным коллектором приводит к локальному перегреву деталей.
  В результате возникают остаточные деформации, со временем появляются
  микротрещины или нарушается герметичность соединений в системе.
• Повышенная
  вибрация при работе двигателя, движение по разбитым дорогам, эксплуатация
  при низких температурах, абразивное изнашивание — эти факторы негативно
  сказываются на состоянии трубок.
• Механические
  повреждения при дорожно-транспортных происшествиях. Тонкие магистрали
  климатической системы сминаются или ломаются в первую очередь.
• Непрофессиональные
  действия по обслуживанию авто. Например, при попытке самостоятельного
  ремонта в стеснённых условиях моторного отсека алюминиевые трубки могут
  получить механические повреждения (вмятины, перегибы) или сломаться.

Монтаж трубопроводов

Определив места расположения основных блоков системы кондиционирования, приступают к процессу формирования соединительных трубопроводов. Предшествует процессу выполнение ряда предварительных операций:

• разработка и разметка оптимального маршрута прокладки трассы;
• определение длины трубопроводов;
• выполнение строительных работ (при необходимости): штробление стен, пробивка отверстий в стенах и пр.;
• подготовка материалов и инструмента, которые могут понадобиться при выполнении работ.

Монтируя трубопровод, его укладывают в специальный короб. Только после прокладки и фиксации трубопровода устанавливают блоки кондиционера. Затем трубы и блоки соединяют в единую систему и проверяют ее герметичность.

Для соединения трубок используют накидные гайки и пайку. При этом в местах соединения свободные концы трубок обрезают, а места среза тщательно зачищают от заусенцев.

Медные фитинги

При проведении работ допускается использование медных соединительных фитингов. Однако устанавливать их допускается только в тех местах, где есть условия для контроля силы обхвата элементов в процессе эксплуатации кондиционера.

Соединение пайкой

Использование пайки при соединении медных трубок считается не только самым надежным, но и наиболее дешевым способом, позволяющим обеспечить полную герметичность соединения. Пайку медных трубок осуществляют в такой последовательности:

• конец одной из трубок развальцовывают с помощью специальной вальцовочной насадки;
• тщательно зачищают и обезжиривают соединяемые концы трубок от оксидной пленки и вставляют их друг в друга на длину, примерно соответствующую их диаметру;
• равномерно наносят на место соединения жидкий или пастообразный флюс;
• прогревают горелкой соединяемые поверхности до тех пор, пока припой не начнет расплавляться от соприкосновения с местом стыка;
• заливают место соединения припоем, обеспечив его проникновение в зазор между трубками, вставленными одна в одну;
• охлаждают место стыка в естественных условиях и убирают излишки флюса с поверхности трубок.

Соединения накидными гайками

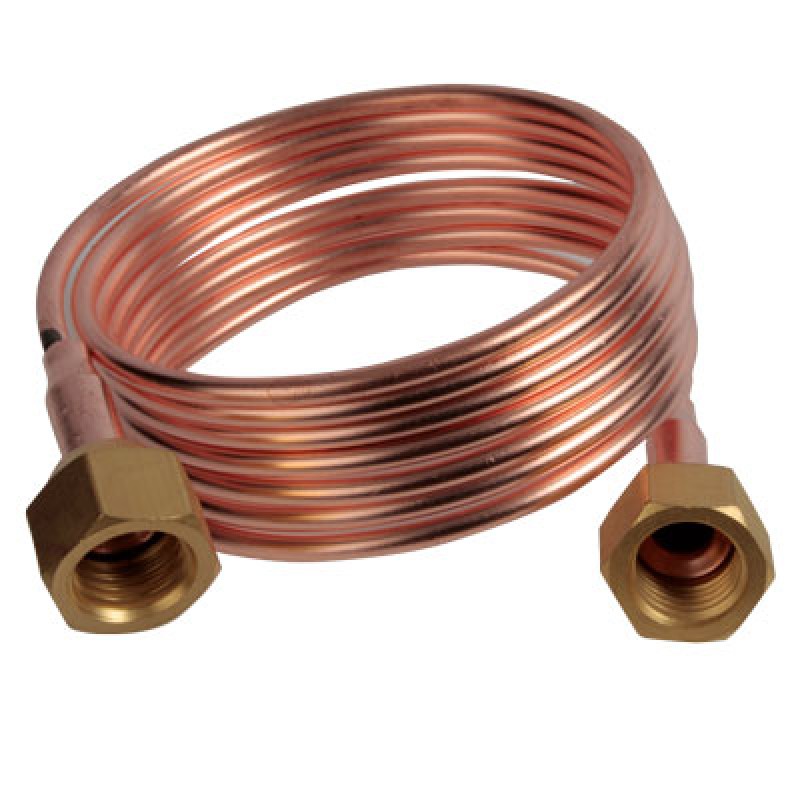

Парубок с накидной гайкой

Соединения с помощью накидных гаек используются чаще всего при подключении трубопроводов к блокам кондиционеров, имеющих соответствующие выходные патрубки.

Для того, чтобы соединить свободный конец трубопровода с резьбовым патрубком, трубку необходимо предварительно развальцевать с помощью специальной вальцовочной насадки подходящего диаметра.

После того как конец трубки будет правильно и аккуратно развальцован, трубопровод соединяют с соответствующим патрубком блока кондиционера. Для этого как можно ровнее совмещают выходной фланец с раструбом патрубка и рукой затягивают накидную гайку. Закручиваться гайка должна свободно по всей резьбовой длине патрубка

Только после этого можно осторожно подтянуть соединение гаечным ключом. Излишнее усилие затяжки может срезать развальцованный фланец, а недостаточное — не обеспечит необходимой герметичности трубопровода

Пайка алюминия

Заинтересованность производителей в разработке и применении алюминиевых сплавов делает их все более популярными. Благодаря быстрому образованию на поверхности алюминия оксидной пленки, поверхность металла хорошо защищена от воздействия внешней среды. При этом такая пленка не дает возможность сделать хорошее паяное соединение. Решить проблему можно с помощью флюсов.

На производстве активно используется технология пайки алюминия с применением припоев и флюсов компании Castolin, лидера в своей области.

Компанией были разработаны припои и флюсы, применяемые для спаивания меди и алюминия в двух режимах:

• высокотемпературный (твердая пайка);
• низкотемпературный (мягкая пайка).

Припои Castolin пригодны для пайки алюминия и меди, что особенно важно при монтаже систем кондиционирования с использованием алюминиевых трубок для подачи хладагента. При этом швы получаются гладкими, плотными

Эти припои подходят и для спайки алюминиевых труб, которые внутри покрыты медью.

В состав некоторых припоев входит большое количество алюминия. Это позволяет спайке приблизиться по своим характеристикам к основному металлу, увеличивает показатель ее прочности. Температура в процессе пайки достигает 440⁰ – 470⁰ С, при этом удается избежать перегрева алюминия и достичь хорошего качества.

Для очистки поверхности алюминия от оксидной пленки, загрязнений, для обеспечения хорошей смачиваемости, растекания припоя применяют химически активные вещества – флюсы. Без них хорошая качественная спайка невозможна.

Традиционно для производства трубок транспортировки хладагента в криогенном оборудовании используется медь. Только в последнее время ее стали заменять алюминием с целью снизить затраты на монтаж и установку. Использование алюминиевых трубок в кондиционерах позволяет значительно уменьшить материальную стоимость без потери качества благодаря современным технологическим решениям.

Магистраль сплит системы

Замена старых трубок кондиционера должна осуществляться специалистов или человеком, имеющим определенные навыки и опыт и замены. Чтобы провести работу полноценно и правильно, нужно знать все тонкости конструкции оборудования. Рассмотри ее поближе.

Межблочную трассу лучше проводить с помощью трубок из меди, так как по ним циркулирует хладагент. Обе части кондиционерной системы соединяются при помощи двух трубок, имеющих различный диаметр. Патрубок, предназначенный для возврата хладагента из внутренней части во внешний блок, имеет больший размер диаметра. Прочность соединения трубок между собой влияет на герметичность всей системы в целом. В свою очередь, то отражается на производительности кондиционера.

В процессе работы важно соблюдать все основные моменты, которые требует прокладка и замена медной трубки сплит системы. На большом подъеме часто устанавливают ловушку для масла

Для труб же, используя специальные инструменты для вальцовки, изготавливается очень надежное соединение, которое напоминает «гайку – штуцер».

Трасса кондиционера

Такого рода соединение позволяет соединить трубы любой длины и предотвращает образование ложной извилистой магистрали. Помимо того, оно позволяет выбрать наиболее выгодно расположение для устройства и исключает ограничения его установки.

Алюминиевая труба для монтажа кондиционеров

Во время монтажа рекомендуется:

• перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
• защищать от взаимодействия с окружающей средой места соединений;
• зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
• основательно уплотнять соединения двух металлов;
• в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
• при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).

Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.

Сферы применения

Медная труба для кондиционеров отличается удобством в установке. Такие изделия можно легко согнуть. Они выдерживают пониженные температуры, соответственно, список их областей использования обширен. Медная труба применяется при монтаже:

• кондиционеров;
• оборудования медицинского назначения;
• холодильников;
• противопожарных устройств.

Купить медные трубы для кондиционеров в Москве можно в , где представлен товар как иностранного, так и местного производства.

Вследствие долговечности труб их можно применять для монтажа климатической техники промышленного и бытового назначения. Рекомендуется использовать трубы без швов, соединяющихся посредством фитингов из меди. Они практичны, с ними не случится протечки хладагента или конденсата.

К преимуществам медных труб относят коррозионную стойкость, внутри не оседает известь. Когда вода проходит по такой трубе, внутри происходит образование прочнейшего защитного слоя (примерно в несколько десятых миллиметра). Все изделия из меди отличаются этим свойством. Это обеспечивает качественное применение труб из меди в системах, где используется холодная/горячая вода или другие жидкости, а также газы и растворы. Кроме того, такой слой защиты не дает образоваться эрозии на поверхности внутри изделия.

Согласно статистике, медные детали служат до полусотни лет. Огромная прочность труб из меди при использовании была подтверждена многими исследованиями специализированных учреждений, которые занимаются изучением долговечности и качества данных изделий.

Какие существуют способы сброса воды?

Самый дешевый вариант – удаление побочного продукта самотеком. Но и в этом принципиальном исполнении есть разновидности. Они заключаются в месте приема конденсата.

Основные способы отвода жидкости:

1. Просто вывести дренажную трубку на улицу и оставить ее на стене с капающим конденсатом. Этот стандартный прием используют в большинстве установленных сплит систем.
2. Присоединить к отводу длинный дренажный шланг и собирать конденсат в емкость. В жаркую погоду придется следить за наполнением этого сливного бака, что не совсем удобно.
3. Сливные трубки можно завести в ближайшую канализационную трубу или в раковину. Такая самотечная система требует в монтаже строгого соблюдения уклона магистрали
4. Смонтировать схему принудительного отвода влаги в канализацию с помощью насоса. Используется помпа при значительном расстоянии от кондиционера до места выброса конденсата.

Кондиционирование воздуха – не самое дешевое удовольствие из современных технических достижений. Поэтому не стоит экономить на правильном проектировании и установке системы слива отработанной влаги.

Сбор конденсата в пластиковую бутыль не требует материальных затрат. Главное вовремя сливать скопившуюся жидкость в канализацию

В любом случае дренаж нужно делать правильно с самого начала монтажа сплит системы. Какой бы вариант отвода конденсируемой влаги вы не выбрали.

Гальваническая коррозия

Раньше совместное использование меди и алюминия не представлялось возможным. Они образуют «гальваническую пару» металлов. При их недостаточно плотном соединении возникает электрохимическая реакция. Медь окисляется и происходит коррозия алюминия. Поэтому при закреплении гайкой нельзя использовать обычный алюминиевый патрубок вместо медного. В этом случае соединение не будет монолитным, так как есть вероятность разрушения раскатанного алюминиевого патрубка, что неизбежно приведет к коррозии.

Современные технологии позволяют решить эту проблему путем производства алюминиевых патрубков с медными наконечниками. С помощью высокотехнологичного оборудования методом межмолекулярной сварки медь приваривается к алюминиевой трубке. В итоге получается качественный материал для передачи хладагента между внешним и внутренним блоками кондиционера по приемлемой цене.

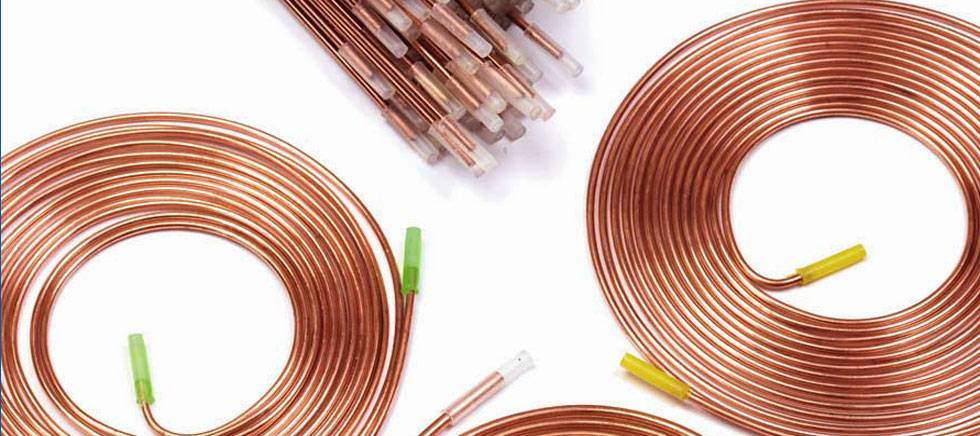

Прутки медной трубы в оболочке

Материалы и оборудование

Медно-фосфорные припои

Диаметр трубы подбирается, исходя из мощности устройства – чем мощнее, тем больше диаметр. На стоимость трубы влияют ее технические характеристики, марка производителя, характеристики металла. Не стоит экономить на трубах, так как от этого зависит срок службы и качество работы сплит системы.

Пайка трубок кондиционера начинается с подбора необходимых инструментов и материалов:

1. Труборез. Этот инструмент позволит хорошо подготовить конец детали, который будет соединяться при помощи припоя.
2. Трубогиб. Во избежание заломов и плохой проходимости нужно пользоваться специальным инструментом, чтобы диаметр не менялся, и в то же время трубу можно было согнуть под углом.
3. Паяльник из металла, газовая горелка.
4. Припой для пайки медных труб кондиционера.

На прочность и герметичность пайки большее значение оказывает чистота поверхностей. Но вид припоя нужно подобрать правильно. Пайка осуществляется твердым или мягким припоем.Трубогиб позволяет избежать заломов, сохранив диаметр трубы

Припои делятся на:

• медно-фосфорные,
• серебряные.

Чтобы запаять алюминиевую трубку кондиционера используют сразу два вида припоя. Для медных трубок лучше выбирать припой с ионами серебра, чем фосфорный. Это связано с хрупкостью фосфорного вещества в том случае, если в сплаве находится более 10% никеля.

Для качественного соединения трубок подбирают горючую смесь. Проверяют при включении:

1. Если факел средней величины и равномерного синего цвета, это означает, что газово-кислородная смесь хорошо сбалансирована по составу. Металл будет нагреваться равномерно.
2. Бледно-голубой цвет факела говорит о том, что в смеси больше кислорода. Это будет окислять металл, и на нем появится темный налет.

При развальцовке внешней трубки соблюдают необходимый зазор, в который будет затекать припой. При отсутствии такового соединение трубок не будет герметичным, и фреон вытечет под давлением за считанные минуты.

Причины использования медного трубопровода в кондиционерах

Использование медных трубок в сплит-системах объясняется их физическими характеристиками. Рассмотрим основные положительные качества, которые присущи изделиям из этого цветного металла:

такой материал не вступает в связь с хладагентами;
трубка кондиционера обладает высокой пропускной способностью, так как её внутренние стенки отличаются минимальной шероховатостью

Хладагент, передвигающийся по ним, как правило, встречает на своём пути минимальное сопротивление;
они отличаются высокой резистентностью к температурным колебаниям, что является очень важной характеристикой, учитывая их эксплуатационную принадлежность;
высокий коэффициент пластичности;
газонепроницаемость, которая необходима при транспортировке газообразных охлаждающих веществ;
высокая резистентность к губительному воздействию коррозии;
небольшая масса.

Медные трубки хорошо поддаются обработке, но они прочные и устойчивы к коррозии

Стоит отметить, что не во всех климатических системах применяются медные коммуникации. Например, во многих марках зарубежных автомобилей в качестве охлаждающей магистрали применяются алюминиевые трубки.

Пайка алюминия

Заинтересованность производителей в разработке и применении алюминиевых сплавов делает их все более популярными. Благодаря быстрому образованию на поверхности алюминия оксидной пленки, поверхность металла хорошо защищена от воздействия внешней среды. При этом такая пленка не дает возможность сделать хорошее паяное соединение. Решить проблему можно с помощью флюсов.

На производстве активно используется технология пайки алюминия с применением припоев и флюсов компании Castolin, лидера в своей области.

Компанией были разработаны припои и флюсы, применяемые для спаивания меди и алюминия в двух режимах:

• высокотемпературный (твердая пайка);
• низкотемпературный (мягкая пайка).

Припои Castolin пригодны для пайки алюминия и меди, что особенно важно при монтаже систем кондиционирования с использованием алюминиевых трубок для подачи хладагента. При этом швы получаются гладкими, плотными

Эти припои подходят и для спайки алюминиевых труб, которые внутри покрыты медью.

В состав некоторых припоев входит большое количество алюминия. Это позволяет спайке приблизиться по своим характеристикам к основному металлу, увеличивает показатель ее прочности. Температура в процессе пайки достигает 440⁰ – 470⁰ С, при этом удается избежать перегрева алюминия и достичь хорошего качества.

Для очистки поверхности алюминия от оксидной пленки, загрязнений, для обеспечения хорошей смачиваемости, растекания припоя применяют химически активные вещества – флюсы. Без них хорошая качественная спайка невозможна.

Традиционно для производства трубок транспортировки хладагента в криогенном оборудовании используется медь. Только в последнее время ее стали заменять алюминием с целью снизить затраты на монтаж и установку. Использование алюминиевых трубок в кондиционерах позволяет значительно уменьшить материальную стоимость без потери качества благодаря современным технологическим решениям.

Наружный блок кондиционера состоит из следующих узлов:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Подробнее о компрессорах к кондиционерам можно ознакомиться в разделе Компрессоры.
• Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
• Плата управления — как правило, устанавливается только на инверторных, мульти-сплит-системах и кондиционерах кассетного или канального типа. В обычных сплит-системах всю электронику размещают только во внутреннем блоке.
• Вентилятор — создает поток воздуха, обдувающего конденсатор. В слбомощных моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса и мощности, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
• Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
• Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
• Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
• Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммный разъем, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммный разъем, а штуцерные соединения остаются снаружи.

Принцип работы

Конструктивно сифоны для кондиционеров похожи на обычные сантехнические устройства: они также имеют входной и выходной раструб, а внутренние трубки соединяются между собой зигзагообразным элементом – коленом.

Принцип действия тех и других приборов также одинаков, и заключается в следующем: конденсат, образующийся в процессе работы сплит-системы, через специальный отводящий патрубок уходит в сифон и начинает там накапливаться. После того как уровень жидкости поднимется выше верхней точки колена, вода начинает вытекать из сифона по выходящему патрубку и уходить в канализацию. При этом водная пробка, находящаяся в колене, не позволяет канализационным запахом проникать в помещение, создавая гидрозатвор. Иными словами, воздушные массы и жидкость могут двигаться через сифон только в одном направлении, прибор же при этом выполняет роль обратного клапана. Поступление воды в сифон происходит непрерывно, из-за чего она не застаивается и не выделяет неприятного запаха.

Развальцовка концов медных трубок для сплит-системы

Как правило, во время монтажа климатического оборудования для соединения медных труб применяются гайки (обратные) и специальные штуцера. Штуцер — это патрубок, который применяется для стыковки различных коммуникаций, в том числе охлаждающих контуров сплит-систем.

Для соединения трубок может потребоваться такая процедура, как развальцовка

Для того чтобы закрутить гайку на конце такой трубки в обязательном порядке требуется определённая подготовка детали, а именно — вальцевание. Развальцовка позволит придать концам труб необходимый диаметр для последующего соединения их между собой с помощью гаек и штуцеров.

Для развальцовки медных изделий используются специальные вальцовочные инструменты, которые можно приобрести в любом профильном магазине. Кроме вальцевателя, необходимо подготовить тиски, которые в большинстве случаев продаются в комплекте с ним.

Рассмотрим поэтапно процесс вальцевания:

1. Гайка обратного типа накидывается на конец медной детали.
2. Далее, производится зажим обрабатываемой трубки в тисках. Зажим должен выполняться с учётом небольшого отступа от края медной детали.
3. В конце посредством вальцевателя производится разработка края изделия из меди.

Развальцовку рекомендуется проводить очень внимательно и никуда не торопиться, иначе край трубы может треснуть и придётся проводить всю работу сначала. В случае необходимости всегда можно обратиться к специалисту, который способен выполнить качественный монтаж этой коммуникации.

Почему «плачет» кондиционер?

Как уже говорилось выше, кондиционер течет, скорее всего, из-за забитой дренажной системы. При работе сплит-системы на теплообменнике испарительного блока неизбежно образуется конденсат, который стекает в специальный поддон, а оттуда, по дренажной трубе, удаляется за пределы помещения.

Но в процессе работы кондиционера, на влажный теплообменник налипает пыль, частички шерсти домашних животных и другие загрязнения, которые не задержал фильтр. Загрязнения вместе с конденсатом попадают в поддон, а из него в сливную трубку. Вся проблема в том, что диаметр дренажной трубки всего около 10 мм. Пыль и грязь из кондиционера очень просто забивают сливные отверстия, конденсату некуда выходить и он попросту вытекает из поддона.

Это самая распространенная причина появления протекания климатической техники. Но в некотором случае, протекание климатической техники свидетельствуют о более сложных проблемах, например:

Замерзание конденсата на теплообменнике. На испарителе появляется наледь в случае снижения производительности кондиционера. Причиной тому может быть снижение объема хладагента в системе, забитые фильтры и сам теплообменник. При оттаивании, влага будет попадать не в поддон как положено, а по внутренним элементам блока стекать на пол.

• Вышедший из строя регулятор давления. Падение давления в системе, приводит к понижению температуры теплообменника испарительного блока. отсюда наледь и протечка как в первом случае.
• В некоторых моделях кондиционеров, для удаления конденсата из поддона используется специальный насос. При выходе ее из строя влага не откачивается и происходит перелив.
• Поломка датчика уровня конденсата.

Есть и более банальные причины протекания, такие как обледенение и неправильный монтаж сплит-системы. Как почистить климатическую технику в домашних условиях, будет рассказано далее.

Как отремонтировать медную трубку?

Как производится ремонт трубок кондиционера при их протечке? При протечке в охлаждающей коммуникации кондиционера необходимо позаботиться о замене повреждённого участка. Для этого нужно определиться с размерами заменяемого сегмента. Как уже было сказано выше, линии, транспортирующие жидкий хладагент, отличаются по показателю сечения от линий, по которым перемещается газообразное вещество.

Резку медных труб нужно осуществлять при помощи специнструмента — трубореза

Определившись с размерами, можно приступать непосредственно к резке повреждённой трубы. Для этого рекомендуется применять специальный режущий инструмент — труборез.

Рассмотрим поэтапно процесс резки повреждённой медной трубы с помощью трубореза:

1. Вначале труборез устанавливается на конец детали.
2. Затем нужно начать вращать его. Вращение производится медленно, против часовой стрелки и в результате происходит разрезание детали.
3. После удаления повреждённого участка медной коммуникации необходимо зачистить место среза от заусенцев. Это очень важный пункт, так как попадание в трубу любых инородных частиц (медной стружки, пыли и т. д.) влечёт за собой плачевные последствия.

Благодаря использованию трубореза можно получить идеально ровный угол, который будет составлять 90 градусов.

Алюминиевая труба для монтажа кондиционеров

Во время монтажа рекомендуется:

• перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
• защищать от взаимодействия с окружающей средой места соединений;
• зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
• основательно уплотнять соединения двух металлов;
• в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
• при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).

Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.

Как выбрать сифон?

Сифоны, предназначенные для отведения конденсата, имеют конструктивные отличия.

При выборе следует учитывать следующие критерии:

1. Оцените свободное пространство для установки устройства. Размеры выбранной модели могут просто не поместиться на доступном участке.
2. Диаметр выходного патрубка. Размеры входа сифона и дренажного шланга должны быть одинаковыми.
3. Герметичность соединения обеспечивается благодаря резиновым уплотнителям. При монтаже сифона под прямыми солнечными лучами, они быстро придут в негодность. В некоторых случаях придется выполнить скрытый монтаж.

Количество конденсата должно соответствовать пропускной способности узла. Вся необходимая информация указана в характеристиках устройств. Если кондиционер производит большое количество конденсата, понадобится сифон с высокой пропускной способностью.

Слив дренажа в некоторых случаях устанавливается выше уровня поддона самого кондиционера, например, если кондиционер расположен в подвальном или цокольном помещении. Установка дренажной помпы поможет поднять воду на требуемую высоту

При выборе встраиваемого сифона учитывается глубина ниши для его монтажа.

Влияние на здоровье

Главная опасность засорения дренажа не в последствиях затопления соседей или поломке дорогостоящего прибора, а в угрозе жизни и здоровью обитателей прохладной комнаты. Если есть грязь, вода и тепло, то это автоматически создает риск создания в сплит-системе целого инкубатора разнообразной заразы:

• Плесневые грибки. Некоторые штаммы могут вызывать заболевания дыхательной системы вплоть до рака легких.
• Бактерии. Существует определенная разновидность, вызывающая «Болезнь легионеров» — воспаление легких бактериального характера. При этом смертность очень высока.
• Неприятный запах наименьшее из возможных зол. Одновременно служит своеобразным последним предупреждением – пора чистить дренаж.

Где необходимо устройство воздушного разрыва

Согласно требованиям СанПиН, подключение мойки с разрывом струи к канализации должно иметься во всех кухонных отделениях предприятий общественного питания:

• ресторанах, барах;
• столовых на предприятиях;
• школьных столовых;
• отделениях приготовления пищи дошкольных детских учреждений;
• кухонных блоках лечебных учреждений и т.п.

Кроме этого, разрыв струи в канализации необходим при подключении посудомоечных машин, где возможно смешивание использованной воды с водопроводной сетью. Также подобные элементы используются:

• в системах кондиционеров для сброса конденсата в канализацию;
• при сборке бойлеров;
• в системах слива воды из бассейнов.

Допускается использование одной приемной воронки для двух сливных труб, при условии достаточной пропускной способности узла. При этом, запрещается объединять бытовые и промышленные стоки. Минимальный воздушный зазор составляет 20 мм. Его можно увеличивать, но слишком большое расстояние делать не рекомендуется, так как при сливе жидкостей появляются брызги. Подключение нескольких раковин к одной приемной воронке требует предварительного расчета

Важно не перегрузить трубопровод и не создать опасность переполнения участка системы. Воронка для разрыва струи канализации должна иметь достаточный размер для сбора стоков из сливной трубы

В продаже есть специальные приспособления, но часто используют обычный фитинг — переходник с 50 мм на 110 мм (фасонный элемент из ПВХ)

В продаже есть специальные приспособления, но часто используют обычный фитинг — переходник с 50 мм на 110 мм (фасонный элемент из ПВХ).

Итоги

Монтаж кондиционера — не такая простая задача, как может показаться на первый взгляд. Установка отнимает много времени и требует от монтажника не только наличия инструментов, но и определенных знаний

Однако, еще перед монтажом важно правильно подобрать комплектующие, чтобы вся работа не пошла насмарку

Сегодня мы поделились своим мнением о медных трубах. Об их достоинствах и недостатках, особенностях выбора и установки. Между монтажниками и домашними мастерами всегда идут споры о комплектующих. В этой статье мы рассказали, какие медные трубы попадают под наши критерии качества и как их правильно монтировать.
