Что такое американка в сантехнике? Много таблиц и Фото

Чем фигуристей, тем дороже

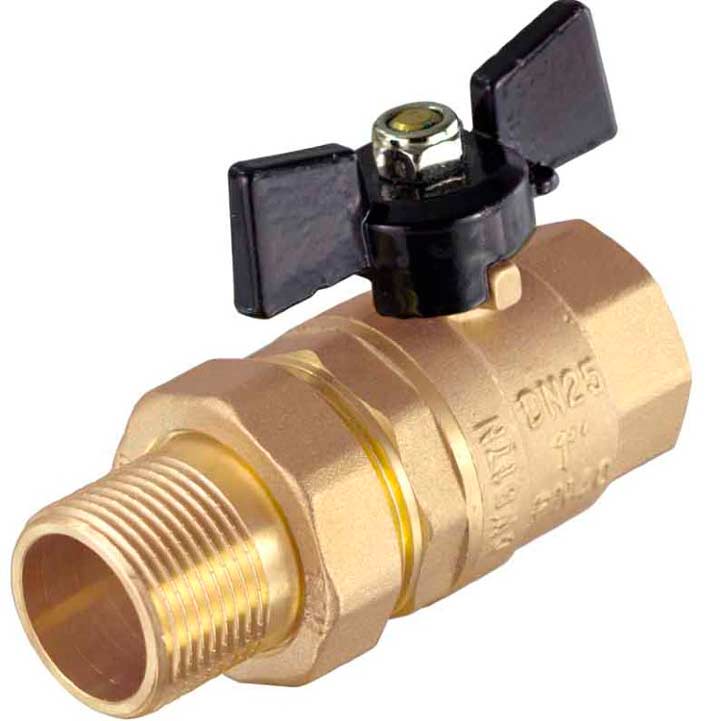

Подобные вентили чаще всего комплектуются быстроразъемным резьбовым соединением двух видов: с конусной или плоской поверхностью соединяемых элементов. Первый вариант несколько дороже, но значительно более надежный. Конусовидные фитинги обеспечивают отличную герметичность и простое сопряжение деталей, изготавливаются как с резиновыми уплотнителями, так и без них.

Из-за более низкой цены чаще используют второй вариант, где надежность соединения обеспечивает лишь кольцевидная прокладка из резины или паронита, зажимаемая между двумя плоскостями при помощи накидной шестигранной гайки. С течением времени уплотнитель слегка проседает, и «американку» такого типа приходится подтягивать. Посадочное место определяется в дюймах (например, кран шаровой американка 1 дюйм, ¾ дюйма и т.п.). Маркировка изделия дает информацию о размере, материале изготовления и условном давлении.

Виды и отличия

Сколько в современной сантехнике есть разновидностей труб, столько к ним нужно и фитингов.

Любая разъемная соединительная деталь должна отвечать трубе сразу по нескольким параметрам. Только в этом случае она будет полностью пригодной для эксплуатации. Такое требование вполне логично.

Один из самых важных моментов здесь – материал. Если в качестве материла для труб используется, к примеру, полипропилен, то глупо прикручивать к нему стальные фитинги. Полипропилен – материал полимерный, соответственно полипропилен же должен быть основной ответного фитинга. То же справедливо и для любых металлических изделий.

По материалу американки делят на:

1. Стальные.
2. Латунные.
3. Медные.
4. Полипропиленовые.
5. Полимерные.

Стальная разъемная муфта для труб – известнейший способ собрать их в единую конструкцию. Сталь в меру дешева, очень функциональна и прочна. Забудь мы о ее подверженности к образованию коррозии и наверняка конкурентов ей бы не нашлось.

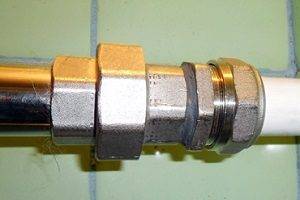

Латунные муфты типа американка

Однако ситуация обстоит иначе. Чистая сталь без обработки уже через несколько лет начнет подавать признаки разрушения. Оцинкованная продержится с десяток, нержавеющая наверняка выдержит и два, что впрочем, не избавляет нас от первоначальной проблемы.

Рано или поздно стальной фитинг начнет ржаветь и закисать, дальше его путь – только на переплавку.

Вот почему сейчас охотнее покупают латунные модели. Латунь – металл из особенной группы. Имея схожие со сталью характеристики, она не вызывает реакции на влагу или время. Латунные фитинги даже через 50 лет будут в том же состоянии, что и прежде.

Медные образцы – дорогой вариант для тех, у кого вся система трубопровода собрана из меди. Медь во всем превосходит стань и латунь, кроме прочности.

Полимерные фитинги и переходники

Такие полимеры как полипропилен все чаще задействуют для сборки гражданских систем водоснабжения.

Сборка эта ведется постепенно, не у всех есть деньги, время и желание менять трубы в доме полностью. Очевидно, что разборная система в таком случае сталкивается с проблемой.

Нужно как-то соединять между собой разные материалы. Например, полипропилен и сталь.

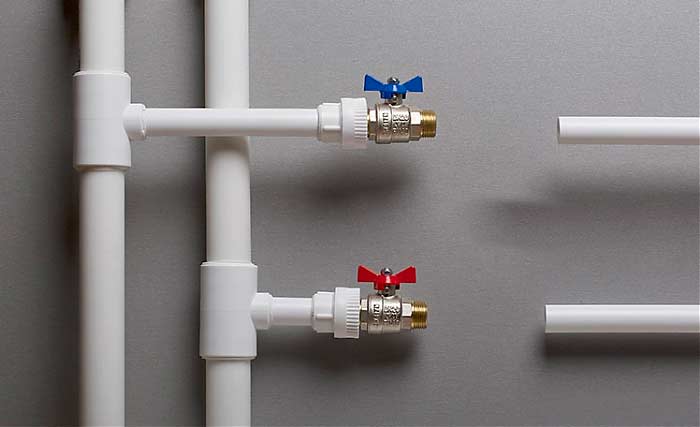

Американка с переходником на пластиковую трубу

Для решения подобных задач используется разъемная разновидность американок, именуемая переходниками.

Переходник – это состоящий из комбинированных материалов фитинг, предназначающийся для сборки труб из разных материалов. Разъемная американка такого типа, с одной стороны будет стальным торцом с нарезанной на нем резьбой. А с другой – залита полипропиленом.

Получается очень удобная деталь, позволяющая собрать трубы в единую ветку, не разрушив их идентичности. Каждый торец взаимодействует со своим материалом, а герметичность им обеспечивает система прокладок вместе с накидной гайкой.

Различия в типе резьбы

Американки различаются не только в плане материалов, а также самих принципов конструкции. Отличаются они и в плане конкретных решений. К примеру, на разных американках могут быть разные типы и направления резьбы.

Встречаются образцы с наружной резьбой, с внутренней резьбой, с комбинированными составляющими, где у резьба у разных частей американки различается. Такое распределение немного усложняет процесс выбора фитинга для новичков, но сильно упрощает работу профессионалов.

Его прелесть – возможность подобрать идеально подходящий для ваших условий вариант. Не имеет значения, какая резьба нарезана на вашей трубе и из чего эта труба сделана, в любом случае вы найдете рабочее решение.

В случае же потери одной из составляющих американки – найти ей замену не составит труда.

Как установить американку для полипропиленовых труб

Начинающие сантехники, и люди, которые просто случайно столкнулись с этим словом, часто задаются вопросом, о том, что же такое “американка”.

Если кто-то впервые слышит это слово, то на ум ему приходит немного другая американка, а точнее, женщина из Америки, либо фильм, с одноименным названием, но на самом деле это не так. Для того чтобы понять значение этого слова, нужно узнать еще одно, и звучит оно как “фитинг”. Этим словом обычно называют уголки, тройники и муфты, необходимые для соединения труб в сантахнике.

Что это за элемент

При использовании таких американок для стальных и медных, металлопластиковых и полипропиленовых, а также других видов труб можно без каких-либо особых знаний и умений собрать трубопровод. (Подробно о соединении металлопластиковых труб Вы можете прочитать в этой статье).

Основные отличия

1. Можно без какого-либо вращения труб произвести разбор сантехники, это очень удобно, особенно в условиях, когда к трубам доступ сильно затруднен.
2. Намного удобнее и практичнее так называемого сгона. Имеет меньший размер. Сгон не является разъемным соединением.
3. У американки есть специальная подкладка – уплотнитель, которая и упрощает установку данного фитинга, так как использование фум-ленты или других герметизирующих средств не требуется.
4. Врезка не обязательна.

Типы сборки

Имеет в своей конструкции уплотнительное кольцо. Есть возможность неоднократного использования американки.

Благодаря всем этим факторам, американку возможно установить даже в самых недоступных местах, не требует большого усилия даже при монтаже особо крупных деталей. Если вдруг будет необходимо заменить данную муфту, то это не составит особой проблемы, так как демонтируется американка настолько же просто, как и устанавливается.

Если необходимо состыковать два каких-либо отрезка трубы, то американка с обычной накидной гайкой справится с этим делом. Положительной чертой такого метода является неоднократный демонтаж и сборка сантехники.

Есть огромное количество вариаций соединения труб с помощью американской муфты, они весьма разнообразны и могут быть, например, такими:

• соединение с нанесением внешней резьбы;
• соединение с нанесением резьбы внутренней;
• свариваемое соединение при помощи специальной накидной гайки.

Также вышеперечисленные соединения можно выполнить в любой комплектности.

Из чего производятся

Цена и все характеристики, температурные, гидравлические и другие в первую очередь будут зависеть от использованного в американке материала, ну и соответственно от цены.

Ассортимент таких американок действительно широкий, на любой бюджет и к любой системе. Зачастую производитель покрывает фитинг никелем или другими защитными слоями, для защиты от внешних условий среды, и для красоты соединений.

Установка

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
2. С пластиковыми трубами следует провести калибровку.
3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

Устройство

Американка бывает плоская, в этом случае герметичность соединения достигается прокладкой. Она дешева и наиболее компактна.

При эксплуатации может потребоваться подтяжка гайки и замена отработанной прокладки. По этим соображениям, соединения с прокладкой лучше не делать скрытыми.

Другой вариант – конусная американка.

Здесь прокладка не требуется, так как отполированные части фитингов, сделанные как конус, при закручивании гайки плотно прижимаются друг к другу.

Отклонение по оси монтируемых труб не должно превышать 5 градусов. Их следует внимательно проверять на скрытые дефекты, так как обычно они используются в наиболее важных соединениях.

Совет специалиста: для ответственных соединений, работающих в условиях перепада температур: водонагреватели, полотенцесушители, используйте конусную американку, она дороже, но надежнее.

Для соединения труб нужно просто завернуть накидную гайку. Быстрый и удобный монтаж с помощью американки потеснил традиционные муфты и сгоны.

С помощью американок решается переход на трубу другого диаметра или из другого материала. С американкой можно создать угловое соединение.

Удобство соединения типа американка привело к тому, что некоторые производители сантехнического оборудования используют его в качестве монтажного элемента в конструкции фирменных кранов, приборов учета, фильтров и т.п.

Американка выпускается из следующих материалов:

• чугунная черновая;
• чугунная оцинкованная;
• стальная, обычно используется нержавеющая сталь;
• латунная никелированная, хромированная или без покрытия;
• металлопластиковая.

Последний вариант представляет из себя комбинацию из полипропилена с нержавейкой, его часто используют при монтаже пластиковых стояков.

В зависимости от резьбы, наружной или внутренней, выделяет три типа американок:

• муфта-резьба;
• муфта-муфта;
• резьба-резьба.

Существуют также варианты без резьбы, для соединения под сварку.

Выбор подходящей детали позволяет обойтись одним соединительным узлом без дополнительных элементов при монтаже.

Разъемное соединение типа американка выпускается под все ходовые размеры труб.

На практике чаще всего приходится иметь дело с размерами 1/2 дюйма и 3/4 дюйма.

Правильная американская установка

Американская гидравлическая система оснащена регулируемым рупором и универсальными ключами. Иногда вам может понадобиться специальный круглый ключ, который американские женщины выкручивают изнутри. Использование газовых выключателей не допускается. Чрезмерное усилие, приложенное к кнопке газового ключа, может деформировать накидную гайку.

Подумайте, как установить американку на трубу.

Гнездо с внутренней резьбой установлено на двух участках существующего трубопровода. Если на трубе нет резьбы, то она обрезается матрицей. Уплотнение наматывается на резьбу одной секции. Это может быть лента ФУМ, льняные волокна или другие материалы. Затем одна американская деталь наматывается на трубу с помощью гаечного ключа. Затем поместите прокладку на другую резьбовую часть, затем затяните второй американский фитинг с помощью гайки. Затем две секции трубопровода будут соединены путем затягивания накидной гайки фитинга.

Американская установка с наружной резьбой практически не отличается. Разница в том, что печать намотана на нить самого американца.

Как видите, использование соединительных элементов, например американских, позволяет значительно ускорить и упростить процесс монтажа и возможную разборку трубопроводов и других гидравлических устройств.

На сегодняшний день муфта является наиболее часто используемым соединителем для соединения различных участков трубопровода во время строительных и ремонтных работ. Большое расстояние может быть достигнуто с помощью разъемного резьбового соединения и небольших сборных участков трубопровода.

Таким образом, муфты нашли применение практически в любой трубопроводной системе. Самая популярная модификация была изобретена в США. У обычных людей это называется американским. Рассмотрим причины популярности этой модели разъема разъема.

Соединение труб американка

Американка… Что это такое? Данное название носит быстроразъемная гайка, снабженная резьбой. Конструкция элемента включает в себя 2 фитинга с резьбой, накидную гайку и прокладку. Американка часто используется для монтажа труб, так как она обеспечивает надежное и герметичное соединение. Это универсальный элемент, очень часто применяющийся при проведении монтажных работ.

Американка может использоваться для установки труб горячей и холодной воды, систем отопления, конструкциях технологического значения, предназначенные для транспортировки неагрессивных веществ.

Виды соединений

Конусный тип крепления, выполняемый посредством американки, отличается множеством плюсов. В частности, соединение получается герметичным и надежным. Оно отличается стойкостью к перепадам температур и воздействию химических сред. Использовать американку можно даже тогда, когда оси труб слегка отклоняются. Даже в этом случае монтаж будет качественным и надежным.

Резьбовое соединение незаменимо в тех случаях, когда требуется моментальная состыковка или демонтаж труб и регулирующих деталей. Увидеть типы монтажа вы можете, посмотрев фото.

Гайка американка хороша тем, что ее можно применять несколько раз. Для проведения повторных монтажных работ необходимо только приобрести новую прокладку.

Характеристики

Американка отличается рядом преимуществ относительно иных фитингов. С ее помощью можно расстыковать конструкцию, не применяя метод вращения. Выполняются эти элементы из самых разных материалов: полипропилен, нержавеющая сталь, чугун, латунь.

Для монтажа с применением американки требуется специальный ключ. Его можно как приобрести в магазине, так и выполнить самостоятельно.

Существуют различные размеры этого элемента. Выбор конкретного из них зависит от специфики работы. Чаще всего используются американки размерами 12 и 34.

Посредством этого элемента можно соединить как жесткие, так и мягкие линии конструкций. Соединение бывает двух типов: прямое и угловое. Данный фактор очень важен для комфортного и быстрого монтажа.

Угловой элемент позволяет выполнить монтажные работы в труднодоступных областях, скрепить между собой детали разных типов и размеров. Американка облегчает проведение ремонта системы. Так, можно быстро демонтировать систему не используя при этом дополнительного инструмента.

Деталь можно устанавливать на трубах, транспортирующих горячую и холодную воду, неагрессивные жидкости. При этом температура жидкостей не должна быть более 120 градусов. Деталь используется для монтажа элементов с небольшим диаметром.

В магазинах можно найти разные виды американок: с внешней и внутренней резьбой. Монтировать элемент можно в любом положении. При этом не требуется учета направления транспортировки вещества в системе.

Соединение выполняется посредством ключей рожкового и разводного типа. Можно использовать также ключи универсального типа. В работе нельзя применять трубные газовые ключи.

Внешняя поверхность элемента состоит из никелевой гальванической оболочки. Необходима она для того, чтобы деталь имела повышенную стойкость к коррозии и механическому воздействию. Кроме того, это покрытие имеет и эстетический смысл. С ним элемент приобретает приятный на глаз внешний облик.

Сфера использования

Данный элемент применяется для самого широкого спектра работ. В частности, она используется для монтажа конструкций водоснабжения, в системах отопления. Отличные потребительские качества элементов делают их пригодными для соединения любых типов труб. Они применяются и при ремонтных работах над радиаторами, и при монтаже приборов учета на воду, и при монтаже запорной арматуры, и при креплении деталей конструкций, и для установки фильтров очистки.

Преимущества американки заключаются не только в том, что ее можно просто и быстро установить, но и при дальнейшей эксплуатации системы. Деталь облегчает дальнейшее проведение ремонтных работ, демонтажа.

Что это такое?

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

• быстроразъемная шестигранная гайка с резьбой;
• 2 фитинга, также имеющих резьбу;
• резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

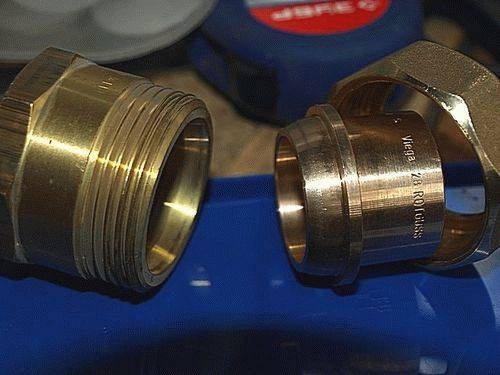

На фото составные части американки

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Полимерные муфты и переходники

Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.

Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.

Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.

Но эту проблему можно решить с помощью адаптера американского типа.

Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.

При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.

При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.

Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями

Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.

При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.

Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».

Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.

Американский разъемный разъем

Другие американские преимущества включают в себя:

• компактность;
• эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
• скорость при сборке и разборке.

Основные разновидности

Кран американка делят на виды по типу конструкции. Бывает кран:

1. Прямой.
2. Угловой.
3. Комбинированный.

Такое деление вполне понятно и даже удобно. Вы точно знаете, что покупаете и для чего. Существует множество подвидов кранов типа американка, но рассматривать их все нет нужды, ведь такое подробное рассмотрение потребует огромного количества времени.

Угловая американка для подключения в труднодоступных местах

Первый вариант – стандартный прямой механизм, состоящий из цельной прямой муфты и собственно запорного элемента. Монтируется на соединениях труб, при подключении отдельных веток снабжения, сантехнических или отопительных узлов и т.д.

Угловой вариант отличается меньшими размерами и конструкцией позволяющей сформировать из крана угловой поворот трубы. Угловой кран обходится дороже, зато с ним работать можно везде, даже в самых труднодоступных местах.

Комбинированные изделия могут состоять из разных элементов и деталей, предназначаться для разных задач, служить переходниками, страховкой, иметь датчики уровня давления или температуры и т.д. В бытовой сантехнике встречаются редко в виду своей дороговизны и сложности.

Таблица размеров

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;

• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.

Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочкаставится, какправило, накранысмаленькимсечением, т. к. такиекранытребуютнебольшого усилияпри повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.
