Разновидности анкерных болтов + полезная самоделка из нее

Разновидности

Есть разные виды фундаментных болтов в зависимости от размеров и конструкции. В зависимости от этого используется та или иная технология их монтажа.

В числе разновидностей:

• изогнутые изделия — они производятся в соответствии с требованиями установленного ГОСТа. Имеют вид металлических штырей. Конец изделия имеет изогнутую форму и чем-то напоминает крюк. Длина такого крепежного элемента — 180 см, он применяется при возведении фундамента на основе железобетона. Болт состоит из одной шпильки, пары гаек и одной шайбы. Причем шайба может быть больше при креплении изделий с более крупным диаметром отверстий;
• элементы с анкерными плитами — если их длина находится в пределах пяти метров, то они подходят для конструкций из железобетона. На нижнем резьбовом конце таких металлических штырей дополнительными гайками фиксируются анкерные плиты, которые позволяют их надежно зафиксировать на бетоне;
• составные модели — их глубина заделки может доходить до нескольких метров. Данная конструкция производится в соответствии с требованиями нормативных документов и состоит из металлического штыря, муфты, резьбовой шпильки и муфты. Используют болты в тех ситуациях, когда нужно сделать стяжку двух конструктивных элементов друг с другом;
• съемные — такие металлические штыри имеют специальную анкерную системы. Они используются с целью заделки в конструкциях на основе железобетона, камня или кирпича. А еще такими крепежами устанавливают инженерно-технические конструкции независимо от их сферы применения;
• прямые — они выглядят как обычные металлические штыри и имеют длину до 140 см. Их можно ставить в уже готовый фундамент, для этого с целью фиксации в заранее проделанное отверстие заливают цементный раствор или специальный клей.

Способы монтажа зависят тоже от конструктивных особенностей крепежного элемента. Чтобы работа была выполнена качественно, нужно строго соблюдать рекомендации по монтажу.

Полезные советы

Чтобы не повредить инструмент и его элементы, необходимо точно и без лишних движений осуществлять регулировку анкера. Регулировка — дело несложное. Главное — следовать рекомендациям и советам опытных музыкантов:

1. Выставлять анкер следует только при помощи качественных ключей.
2. Шестигранный или бочкообразный ключ всегда вставляйте до самого конца. Он должен идеально подходить, иначе сорвет шлиц болта.
3. Не пытайтесь поднять уровень струн. Анкером регулируется состояние грифа, а высота определяется при помощи порожков.
4. Если вы будете прикладывать большие усилия, то сорвете резьбу на металлическом пруте. В этом случае исправить ничего нельзя. Вам придется или поменять стержень, или отнести в специальную мастерскую для ремонта.
5. Регулируйте анкерный прут при необходимости, вращайте ключ очень медленно, плавно.
6. Если вы начинающий гитарист, то регулировку следует доверить профессиональному музыканту, знающему все нюансы.

Иногда результата сразу не видно. Не спешите перекручивать снова болт. Из-за особенностей древесных пород для окончательно изгиба могут потребоваться сутки. Оставьте гитару в покое на 24 часа. Если прогиб не изменился — повторите процедуру, подождите еще сутки.

Регулировка грифа занимает немного времени. Но эта задача требует точности и аккуратности, не терпит спешки и суеты. При верной настройке вы получите идеальный звук и комфортную игру. Проверять прогиб необходимо раз в несколько месяцев. Гитара — деревянный инструмент, а дерево тонко реагирует на изменение климатических условий.

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.

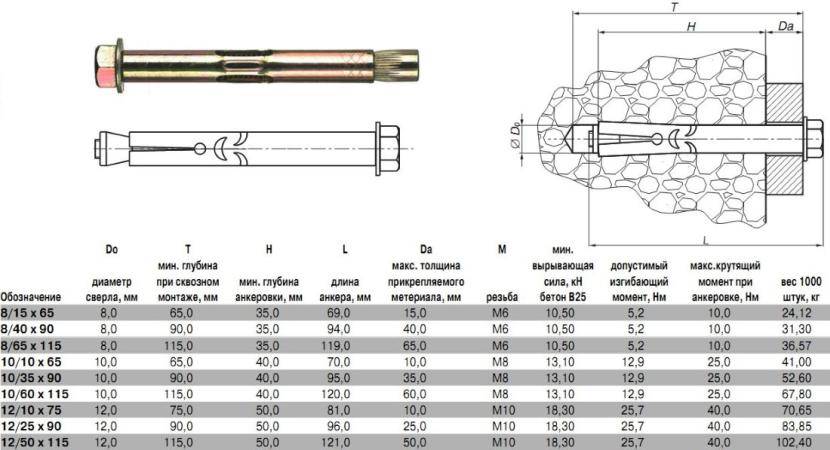

Сводная таблица параметров для распорных анкеровИсточник krep54plus.ru

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.

Правильное положение анкера при небольшом шаге между точками крепления по горизонталиИсточник krepezhinfo.ru

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

Видео описание

В этом видеоролике рассказывается о выборе анкера для установки в разные материалы:

Коротко о главном

Чтобы обеспечить надёжное крепление различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям, рекомендуется применять анкерный болт по бетону. Как правильно установить такой крепёж, зависит от его типа и конструкции.

Механические анкеры классифицируются по принципу действия и назначению и бывают распорными, забивными, клиновыми, разжимными. Для их монтажа в основании сверлится отверстие соответствующего диаметра, после чего крепёж либо просто забивается в него, либо поджимается по резьбе с распором надетой на стержень втулки.

Химические анкеры – это заливаемые в отверстие быстротвердеющие смеси, которые обеспечивают неразрывное соединение крепежа с материалом основания.

Виды анкерного болта

Существует несколько классификаций анкерных болтов. Основным считается деление на:

1. Механические. Основаны на гаечном креплении. В поверхности с помощью дрели делают отверстие, в которое вставляют втулки. В них вкручиваются болты.
2. Химические. В таких к гаечному крепежу добавлено клеевое. Болты садятся в полимерный раствор. Загоняясь в стену жидким, он быстро твердеет, надежно схватываясь с окружающими материалами. Помогает адгезия – способность просачиваться в поры основы, становясь с ней единым целым. Для монтажа химического анкера требуются пистолет и баллон с клеем. У последнего конический носик. Через него выдавливаемый пистолетом гель поступает в отверстия в материале-основе.

Анкер с крюком

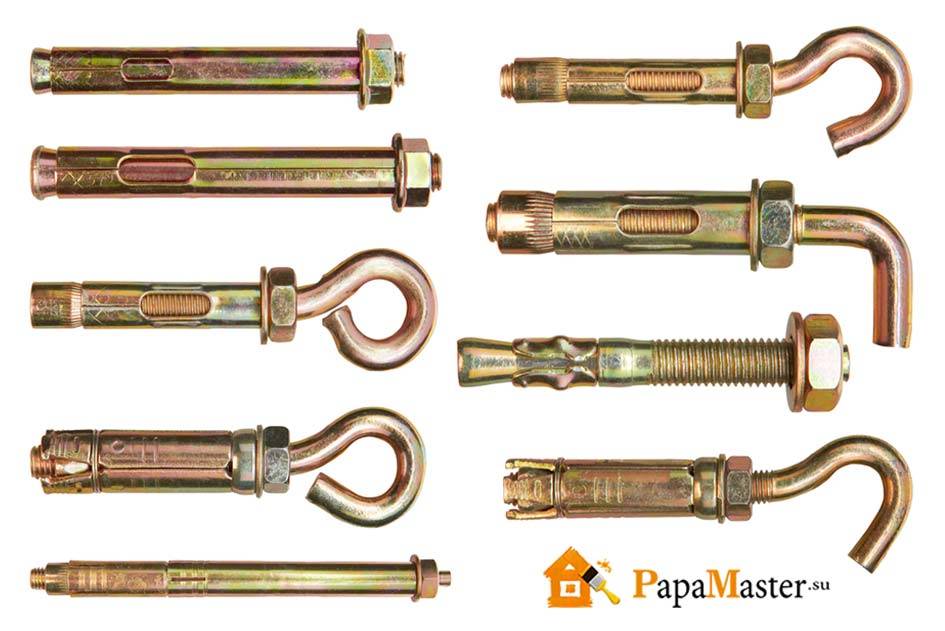

Подклассификация анкеров связана с типом их строения. Крепежки делят на:

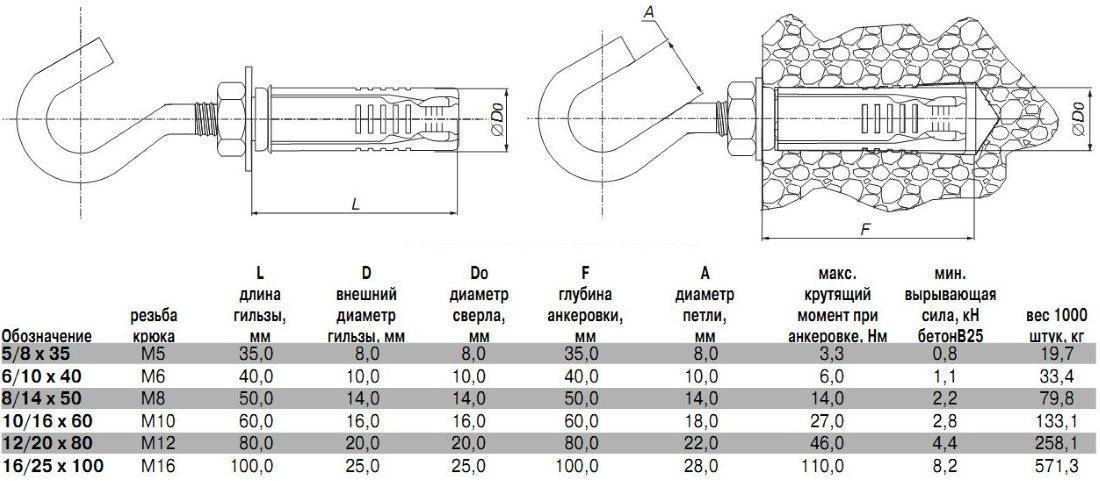

• Анкерный болт с крюком. Наравне с внутренними, преодолевает внешние нагрузки. На крюки опирают навесные конструкции. Соответственно, располагают крепежки  категории в стенах и потолках.
• Анкерный болт с кольцом. Тоже относится к крепежкам, удерживающим навесные конструкции. Однако, если на крюки удобно опирать водонагреватели да кухонные шкафчики, то к кольцам крепят предметы на канатах, проволоке.

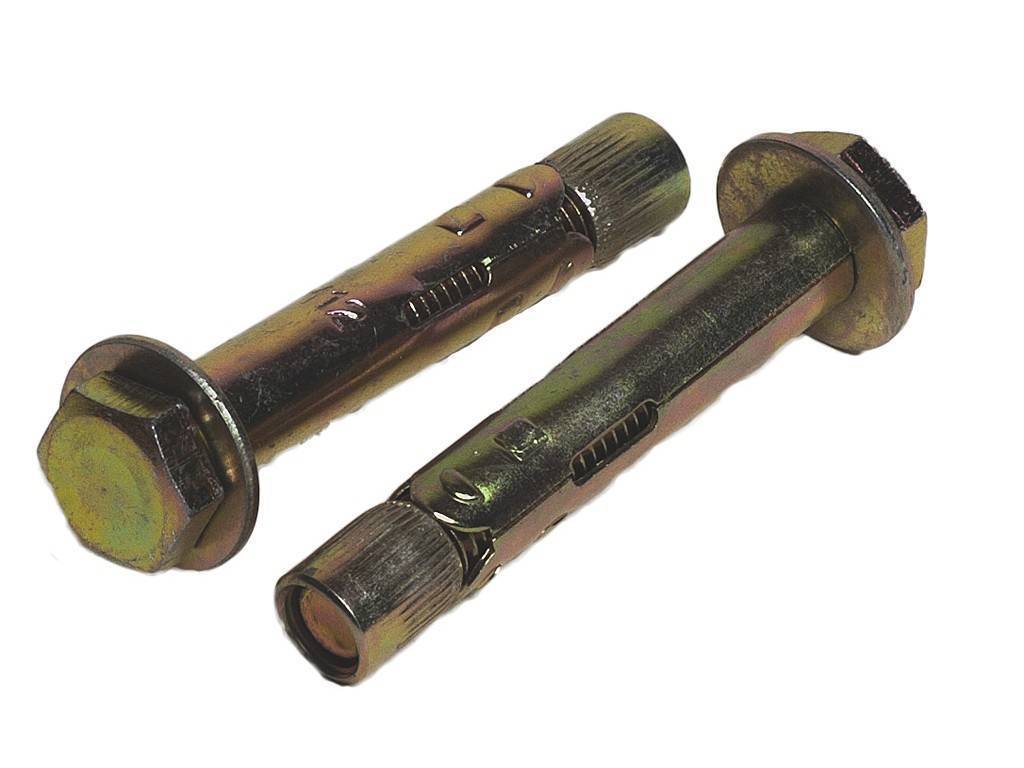

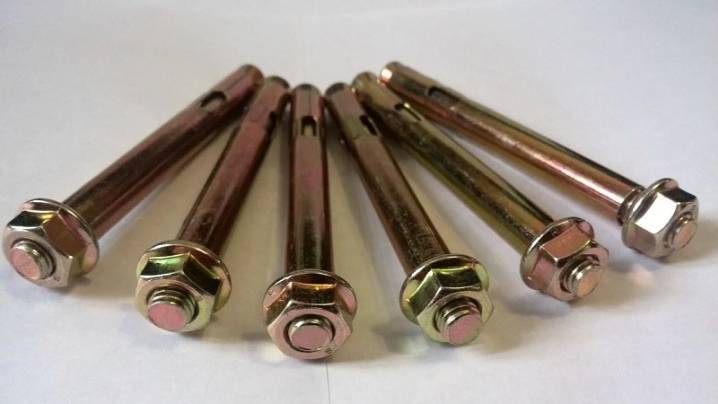

• Анкерный болт с гайкой. Это винтовая шпилька с клином во втулке из металла. Вкручивается крепеж с помощью гайки-набалдашника. При этом, гайка и анкерный болт могут менять облик. Достаточно вспомнить модель с потайной головкой. Гайка здесь – шайбовый цилиндр с внутренней резьбой.
• Анкер-шпилька имеет 2 конца крепления. Их затягивают гайкой.

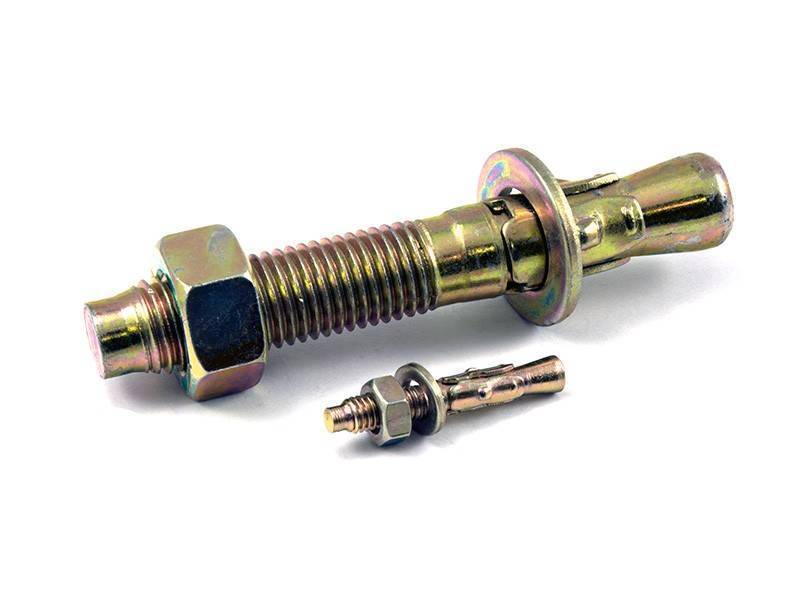

• Клиновой анкер – шпилька с конусовидной рабочей частью. Болт вкручивается в нее до оптимального сопротивления.

Клиновой анкер

Подразделяют крепежки и по назначению. Многие анкерные болты так и называются:

• Потолочный. Чаще всего является клиновым и снабжен ушком для крепления навесных предметов типа люстр и светильников.
• Фундаментный анкер. Болт по строению бывает разным. В зависимости от нагрузок и задач крепления к месту бывают клиновая, крепежки с кольцом или крюком, двураспорные модели, химические анкера.
• Фасадный анкер. Имеет головку с шайбой. Именно ей прижимают облицовочные элементы фасадов.

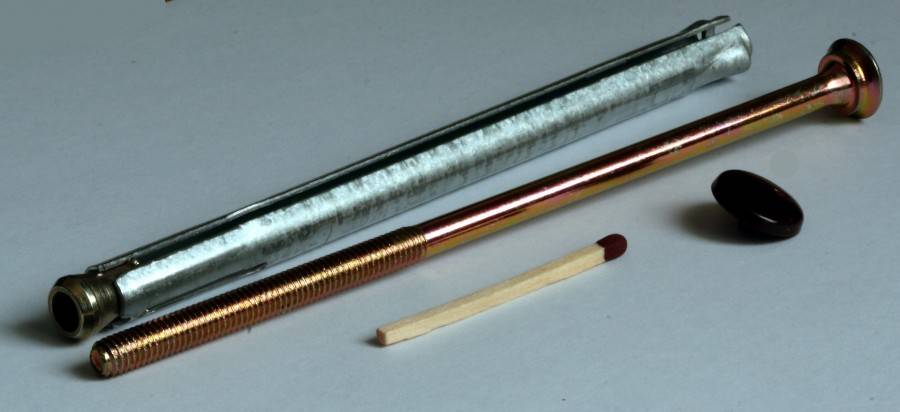

• Рамный анкер. Используется для крепежа пластиковых и деревянных стеклопакетов. Головка болта уравнивается с основанием.
• Анкер для регулируемого пола. Позволяет отказаться от черновой бетонной стяжки. Достаточно выставить деревянные лаги на анкера. Вкручивая их, можно менять высоту стяжки, добиваясь идеальной ровности. При этом, болт для регулируемого пола похож на клиновой, но может разбираться на гайку с шайбой и трубчатый элемент. У клиновых болтов последний не съемается.

Остается упомянуть классификацию анкерных болтов по типу их крепления в каркасе. Наиболее распространены распорные крепления. Действуют такие, в основном, за счет трения. Оно возникает в распираемом болтом конусе втулки.

Анкеры бывают одно- и двураспорными. У последних две гильзы, что увеличивает надежность крепления. Короткий отрез муфты конусом входит в длинный. При закручивании болта малый отрезок гильзы распирается конусовидным болтом. Длинный участок муфты, соответственно, прижимается к  малому.

Альтернатива  распорным моделям – забивной анкер. Стержень в «рубашку» не вкручивают, а вбивают. Есть, так же, закладные крепежки. Их не вводят в уже имеющуюся основу.

Анкеры устанавливают до ее появления, а точнее, до заливки бетона или начала каменной кладки. Сначала крепеж предварительно фиксируется в каркасе строения, а лишь потом оформляется его стенами, фундаментом, потолками.

Закладными, обычно, бывают изогнутые анкера. Они дают максимальное крепление в основе, но лишают мастеров возможности загнать в нее болты уже после формирования. Не просверлишь же дрелью дугообразное отверстие, точно совпадающие с изгибами анкера.

Остается упомянуть пружинный анкер. Он фиксируется в отверстии за счет распорок-пружин. Они выскакивают из отверстий во втулке, давя на окружающий материал.

Цена

Цена анкерного болта может варьироваться в диапазоне от 30 до 1000 рублей за штуку. Это напрямую зависит от производителя, а также от состава используемого сплава, размера, конструктивных особенностей.

Например, изделие с кольцом 12/70 можно купить в диапазоне до 50 рублей. Цена в частности зависит от диаметра, где с диаметром втулки 6 мм изделие обойдётся 20 рублей за штуку, с диаметром 8 мм, 35 рублей, 10 мм – 50 рублей.

Ценовой сегмент доступен каждому и его повышение зависит от конкретного поставщика, а также от особенностей изделия, наличия крюка или кольца, способности выдерживать вес и динамичную нагрузку. Хотелось бы отметить, что на цену влияет фасовка, поскольку оптом или просто в больших количествах покупать выгоднее.

Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

• Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
• Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
• Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь»  больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Разновидности анкеров

Само слово “анкер” является заимствованным из немецкого языка и буквально означает “якорь”. Анкера используются для крепления различных конструкций к деревянному основанию.

Можно выделить следующие типы этих крепежей:

Тип	Краткое описание
Распорные	Для удержания в основании используется сила трения. Для ее максимизации крепежный элемент, вставленный в отверстие, распирается. Для этой цели служит клиновой упор с резьбой внутри, пластиковый дюбель и  т.д.
Упорные	Фиксация обеспечивается замоноличиванием расширенной или ребристой части крепежа в основании. Именно так устроены фундаментные анкеры, применяемые для установки массивного оборудования на железобетонный фундамент
Клеевые	Сцепление с основанием обеспечивается подачей в зазор между стенками отверстия и ребристым стержнем крепежа клеевого состава (как правило, смеси синтетической смолы с отвердителем)
Болт Молли	Этот вид анкеров используется для крепления навесного оборудования к пустотелым перегородкам с низкой механической прочностью (ГВЛ, ГКЛ, ДСП, пустотелый кирпич). При затягивании болта он распирает наружную оболочку в стороны, формируя упор с большой площадью соприкосновения с перегородкой

Клеевой анкер.

А теперь давайте попробуем проанализировать, какой тип анкеров какому способу крепления к деревянным конструкциям подходит:

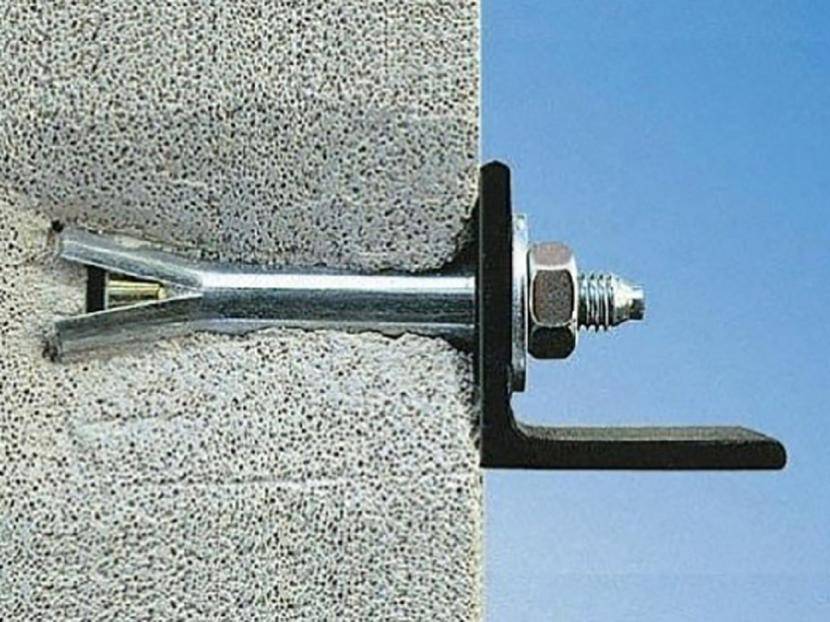

Болт Молли требует наличия внутри конструкции пустот значительной площади. Как следствие, он может использоваться лишь для навешивания сравнительно легких изделий на тонкие перегородки из доски, вагонки или ДСП;

Болт Молли предназначен для тонких перегородок.

• Упорные анкеры отпадают сами собой – они требуют установки на фазе создания массивного основания (в нашем случае – на стадии роста ствола дерева);
• Использование клеевых, в принципе, возможно, но высокая цена этого типа крепежа делает его использование нецелесообразным.

Очевидно, что анкерные болты по дереву должны быть распорными. Однако и здесь есть важный нюанс.

Дело в том, что прочность дерева при усилиях, действующих в разных направлениях, будет сильно различаться:

1. Если вектор усилия параллелен волокнам, древесина обеспечит огромную прочность на разрыв;
2. Если вектор усилия перпендикулярен волокнам, разрушающее усилие будет в разы меньшим.

Проще говоря, если расклинить древесину между волокон, она с большой вероятностью расколется. Между тем типичный распорный анкер создает распирающее усилие радиально, что в любом случае потенциально опасно для деревянной конструкции.

Однако этой усилие может быть резко уменьшено несложным маневром:

1. В качестве расклинивающего элемента (дюбеля) используется сама древесина;
2. Отверстие делается лишь немногим меньше диаметра гребней резьбы анкерного болта.

Уважаемый читатель, получившаяся конструкция ничего вам не напоминает? Ну, разумеется: перед нами… обыкновенный шуруп.

Знакомая конструкция, не правда ли?

Достоинства и недостатки анкерных соединений

Преимуществами подобных соединений являются:

• обладают наилучшей нагрузочной способностью;
• снабжаются широкой номенклатурой фиксирующих элементов;
• возможность использования в различных условиях окружающей среды;
• простота применения (отсутствует необходимость использовать специфическое оборудование для установки);
• возможность применения для статических и динамических конструкций.

К недостаткам профессионалы относят:

• необходимость аккуратной подготовки отверстий в прочных конструкциях;
• тщательный подбор типа анкера;
• более высокая стоимость.

https://youtube.com/watch?v=s14EjvfEDnA

Правильно подобранный анкерный крепёж позволит надёжно прикрепить конструкцию к стене потолку или полу. Он позволит получить долговечное и надёжное соединение.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

• с механической фиксацией;
• применением химических клеевых наполнителей;
• на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

• назначению и области применения;
• форме конструктивного исполнения;
• геометрическим размерам;
• типу крепления;
• форме головки;
• материалу втулки.

Более подробно назначение и область применения приведена ниже.

По форме конструктивного исполнения различают следующие виды анкерных болтов:

• конструкция с наконечников в форме крюка;
• с закреплённым на наконечнике кольцом;
• с закреплённой гайкой;
• анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки. Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

• обычный анкерный болт;
• болт с втулкой и гайкой;
• цанговый болт распорного типа;
• забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические:– закладной;– распорный;– забивной;– клиновой;– болт с кольцом или крючком;– рамный;– шпилька;– фасадный;– потолочный;– пружинка.
2. Химические:– крепеж-монолит;– для наружных и внутренних работ;– для крепежа в рыхлых и тонкостенных основах;– стойкие к вибрациям;– долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда
