Что это такое и зачем нужны?

Анкером называют крепежный элемент, вбиваемый, вворачиваемый либо вводимый в основание. Он может не только закрепиться в базе, но и удержать дополнительную конструкцию. Это слово имеет немецкие корни и обозначает якорь, что довольно точно отражает принцип действия крепежа. И он впрямь похож на якорь: рабочая зона болта при фиксации оказывается расширенной и прочно обеспечивает соединение.

С какой целью в ремонте и строительстве берутся анкеры: они работают с твердыми (разной степени твердости) структурами оснований. А это кирпич, бетон и натуральный камень. Анкер способен удержать массивные конструкции либо изделия, подверженные динамической нагрузке. Это сантехнические объекты или телевизоры на стену, подвесные потолочные конструкции, спортинвентарь на листовую конструкцию.

Но анкер спокойно считается универсальным и убедительным креплением. Поэтому анкеры выпускаются для взаимодействия с пористыми и облегченными структурами оснований, для сочленения деталей мебели, пустотелых плит перекрытия, дерева и для двери. Интересно, что анкерная фиксация сегодня используется даже в стоматологии: анкерный штифт устанавливается в зубном корневом канале, при этом принцип его действия схож со строительным.

Химические

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта
Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

Анкеровка арматуры

Заанкерование в арматурных каркасах выполняется для восприятия стержнями действующих на них усилий методами устройства на их концах анкеров различных конструкций или заведением арматуры за пределы расчётных сечений на длину, обеспечивающую включение стержней в совместную работу. В зонах фиксации обеспечивается надёжность закрепления в бетоне растянутых арматурных прутов или передача на бетон усилий от элементов работающих на сжатие. Необходимые расчёты выполняются на стадии проектных разработок конструктивов.

Анкеровка арматуры в бетоне осуществляется следующими основными способами или их сочетанием:

  • с использованием прямых концов стержней (недопустимо для гладкой арматурной стали);
  • устройством загибов в виде крюков или петель на конце прутов, а также отгибов (лапки сгибаются только при применении периодического профиля). Такой способ не рекомендован в сжатых зонах. Минимальные диаметры загибов или отгибов должны гарантированно обеспечивать невозможность раскалывание или разрушение бетона в местах загибов и внутри них. Радиус дуги должен быть в свету ≥ 10-ти диаметров прутов с закреплением на отогнутых участках хомутов, предохраняющих элементы от разгибания;
  • приварка поперечных коротышей;
  • закрепление по концам прутов различных анкерных приспособлений (высаженных головок, пластин, гаек, шайб, уголков и других элементов).

Длина анкеровки арматуры ≥ 15-ти диаметров стержней и не менее 20-ти см., с достаточной толщиной защитного бетонного слоя, предохраняющего их от коррозии.

Стыкование ненапрягаемой арматуры ≤ 36-ти мм в растянутых зонах допускается внахлёст вязкой или сваркой прутков. Стыки должны располагаться в разбежку в местах действия минимальных крутящих и изгибающих моментов. Длина перехлёста, в основном выполняемого стержнями A-III, зависит от их диаметров. В строительных нормах представлены специальные таблицы, так для 10-ти мм прутков перехлёст должен составлять 30-ть см, а 25-ти — 76-ть см.

Расчёт необходимой длины анкеровки должен учитывать:

  • способ исполнения;
  • профиль, диаметр и класс арматуры;
  • наличие поперечных элементов;
  • расположение прутов в сечении;
  • напряжённое состояние бетона в зоне анкеровки и его прочностные характеристики.

При приваривании анкеров обязательно учитывается способ и условия проведения сварочных работ и показатели арматурной стали по свариваемости.

Напрягаемая арматура с периодическим профилем и стальные канаты, при выполнении натяжения на упоры и достаточных прочностных характеристик бетонов, могут располагаться в конструкции без использования анкеров, а пучки из гладкой высокопрочной проволоки обязательно закрепляются в бетоне специальной анкеровкой.

При натяжении на бетон важно обеспечение хорошей передаче на него на напряжений с арматуры. Под анкерными устройствами устанавливаются стальные пластины для обеспечения равного восприятия бетоном усилий с арматуры

Торцы конструкций усиливаются постановкой дополнительных сварных сеток, хомутов и спиралей.

Арматурные пучки натягиваются до заданных напряжений упором домкратов в торцы элементов, после чего пучки проволоки заклиниваются коническими трубками в стальных колодках при помощи специального, выдвигаемого из домкратов, поршня.

Более мощные арматурные пучки закрепляются анкерами стаканного типа. Захватывая тело анкера, домкрат оттягивает его с упором на бетон и созданием зазора от торца конструкции, в который устанавливаются шайбы с продольными прорезями. Таким образом осуществляется фиксация арматурных пучков в состоянии заданного напряжения.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия компании «Фишер», а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

  • Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
  • Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

  • бабочка;
  • зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот.

Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Укладка плит

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Требования СНиП

В соответствии с требованиями СНиП II-22-81 анкеровка ЖБИ, которая осуществляется с различными частями сооружений, должна выполняться в таком виде:

  • Монолитный стеновой каркас и опорные столбы соединяются с перекрытиями и покрытиями анкерами, диаметр равен не меньше 0,5 см2.
  • Наибольшее возможное пространство между анкерами перекрытий из железобетонных плит, которые опираются на стены, равно не больше 6 м.
  • Расчет элементов делается в отдельных случаях, когда существует ассиметричный размер стены, где в дальнейшем устанавливается плита, а так же если зазор между анкерами составляет больше 6 м.

Обычно, анкерные связи создаются из арматуры, где площадь сечения от 10 мм, а длина анкеровки от 500 мм.

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

  • соседние плиты анкерятся между собой П-образными перемычками;
  • дополнительно все соседние ЖБИ крепятся поперечными связями;
  • 2 крайние изделия соединяются между собой диагональной обвязкой;
  • плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

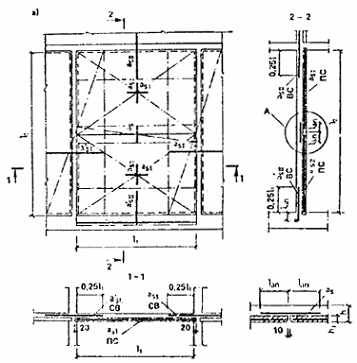

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

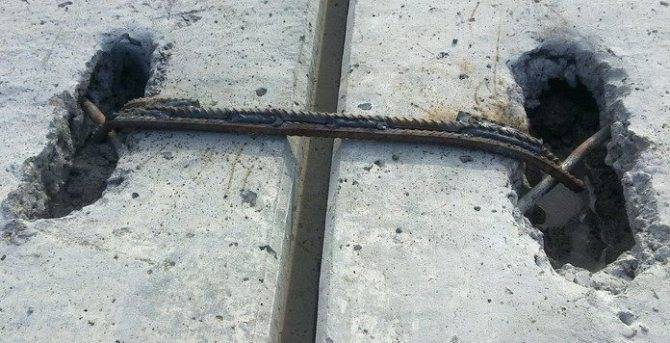

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:

Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:

Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Применение изделий

Рассчитан крепеж на использование в плотных материалах:

  • полнотелый кирпич,
  • плотный тяжелый бетон;
  • природный камень.

Не используется крепеж при фиксации на:

  • ячеистые и пористые бетоны,
  • бетоны с включениями, наподобие шлакобетона,
  • для кирпичных стен применять можно изделия только до 8 мм.

Исключение составляет забивной анкер «Цикон». Для него пористость и наличие раковин препятствием не являются.

Элементами крепления могут выступать:

  • металлические и деревянные подвесные конструкции;
  • оборудование;
  • консоли, подвесная мебель;
  • кабельные тросы, светильники;
  • можно применять для монтажа подвесных конструкций на потолке, но с учетом того, что стойкость к вертикальной нагрузке у изделия невелика. Разумней ограничиться креплением к стене.

В этом видео показан процесс установки забивного анкера:

Процесс строповки

Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной. Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга. Смежные панели фиксируются поперечными креплениями, а крайние – диагональными.

Схема действий при анкеровке выглядит так:

  1. край крепежного элемента сгибают в форме петли, за которую цепляется проушина панели;
  2. смежные анкеры должны стянуться, на сколько это возможно, а затем привариваются друг к дружке и к монтажным петлям;
  3. швы между панелями и петли заделываются растворной смесью.

Схема анкера

В постройках, возведенных из пустотелых строительных материалов, схема строповки оснований выполняется аналогичным образом, что и в предыдущем случае, но здесь необходимо проложить бетонный пояс по периметру здания. Это так называемый кольцевой анкер, который залегает в одной плоскости с перекрытиями, и он также скрепляет их между друг другом и со стенами. Такой крепеж состоит из армированного каркаса, залитого в бетон.

С помощью анкера также осуществляется перевязка несущих панелей, которые не снабжены проушинами, и тогда к плитам крепят квадратную пластину из стали, (50х50мм или 100х100мм), а уже к ней приваривают металлический штырь. Второй его конец закладывается в пояс. Перекрытие дополнительно укрепляют путем создания соединительной связки на внутренней стене. Если требуется усилить анкеровку железобетонных изделий, в ход идут металлические штыри, стержни арматуры и гаки.

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Анкеровка фундаментными болтами

Такое название присвоено различным формам стержням с резьбой, выполняющим самые различные функции.

  1. Стальной стержень сечением 16…48 мм, при длине от 50-ти см до 2,5 и более метров, с загибом внизу под прямым углом или приваренной пластиной. В верхней части нарезана метрическая резьба для навинчивания 2-х гаек с шайбами.
  2. Прямой болт с нарезанной с обоих концов резьбой. В комплект входит анкерная стальная плита с центральным отверстием, квадратные стальные шайбы и гайки. Может укладываться в устроенных колодцах.
  3. Крепёж в виде составных стержней, соединяемых длинными втулками с нарезанной внутренней резьбой.
  4. Гладкие стальные стержни с нарезанной резьбой в верхней части.
  5. Стержневые изделия с верхней резьбой и утолщением внизу. Фиксация осуществляется при использовании разжимной цанги и конической втулки. Такой крепёж отличается возможностью установки в готовые фундаменты.

При помощи анкерных фундаментных болтов выполняется крепление к фундаментной конструкции различных ростверковых конструктивов, нижних венцов деревянных зданий, связки с фундаментов наружных стен, колонн, различного оборудования и станков. Также часто при помощи их производится усиление оснований инженерных сооружений путём крепления стальных профильных деталей (двутавров или швеллера).

Особенности анкеровки разными способами

Схему анкеровки железобетонных плит всегда можно найти в проекте на строительство здания. Если вдруг здание возводится без проекта, то необходимо использовать универсальный план расположения анкерных связей:

  • Рядом лежащие железобетонные плиты анкерятся друг с другом при помощи П-образных перемычек.
  • В дополнение все соседние ЖБИ фиксируются с помощью поперечных связей.
  • Два последних элемента фиксируются друг с другом с помощью диагональной обвязки.
  • Плита к стене присоединяется Г-образными анкерами с загибом в промежутке от 400 до 500 мм.

При применении арматуры класса A-III анкера изготавливаются при помощи загибания концов с их продеванием по-отдельности в монтажные петли плит и сварным швом. При соединении прутков друг с другом с помощью сварного шва должно быть их сильное натяжение.

В анкеровке с помощью вязальной проволоки, площадь сечения которой равна 4-6 мм. существенных различий по расположению связей нет. В частности в данном случае на смену сварки приходит скрутка с помощью двойной проволоки.

Также еще одним из эффективных методов анкеровки является устройство бетонного кольцевого анкера. По устройству он такой же, как и традиционный монолитный сейсмопояс, единственное отличие его в том, что он делается в одной плоскости с железобетонными плитами, а не под ними, как традиционный армопояс. Данный способ является трудоемким и должен применяться в районах с увеличенной техногенной обстановкой, а так же при случаях закрепления элементов, где в устройстве отсутствуют монтажные петли.

Механические анкерные болты для бетона

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью

При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Какие элементы используются для пустотелых плит перекрытий?

Анкеровка плиты перекрытия, в конструкциях которых есть монтажные петли, осуществляется с использованием таких материалов как:

  • Вязальная проволока, площадь сечения которой 4-6 мм.
  • Арматура класса A-III, крепящая с помощью сварного соединения. Диаметр прутков должен быть от 10 мм.
  • Соединение с несущей стеной осуществляется с использованием Г-образных элементов из арматуры класса A-III, берется край и крепится к монтажной петле ЖБИ, второй край – располагается в шве бетонного раствора, который наносится когда происходит заделка боковых участков по всей длине и ширине каркаса.

Анкеровка железобетонных плит, где не предусмотрены монтажные петли, делается из арматуры класса A-III, к окончаниям арматуры присоединяются пластины при помощи сварки, состав пластины – металл, толщина которого 5 мм. Данные конструкции располагаются в швах железобетонных изделий над внутренними стенами.

Анкеровка кирпичной кладки

Использование анкеров необходимо для крепления козырьков, навесных фасадов, ограждающих конструкций и поддержки других тяжёлых конструкций, включая мебель.

По способам крепления к кирпичным стенкам различают следующие виды анкеров:

  • крепление болтом с гайкой на конце. Обеспечивает тесное соединение со стеной и надёжную фиксацию тяжёлых элементов. Чаще всего это навесы, ограждения и различные металлические конструкции
  • болты с двухсторонними гайками. Обеспечивают надёжную фиксацию на кирпичных стенах громоздких тяжёлых толстостенных металлоконструкций;
  • крепёж с небольшими колечками на конце для подвески к кирпичной кладке различных больших и тяжёлых элементов;
  • анкера из латунных сплавов, при небольшой прочности по сравнению со стальными, обладают высокой устойчивостью к негативным химическим воздействиям и неподверженностью коррозии.

Анкерами соединяются двухслойные кирпичные стены. Ограждающая и несущая части могут соединяться гибкими связями. Стержневые анкера используются сечением до 8-ми мм, материал — нержавеющая сталь или композит.

Детали могут быть забивными или закладными. Первые забиваются в закреплённые в стенах небольшие дюбеля, а вторые закладываются горизонтально в кирпичную кладку в процессе её возведения.

Для всех разновидностей анкеров отверстия сверлятся только в кирпиче и строго под прямыми углами. Сверление не рекомендуется выполнять при помощи перфораторов, лучше использовать электрические дрели. Недопустимо размещение крепежа в межкладочных швах, так как надёжной фиксации получить будет невозможно.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.
