Антенна для телевизора на дачу своими руками: комнатная или уличная? Инструкция

Самая простая телеантенна своими руками. Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций , которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении , минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

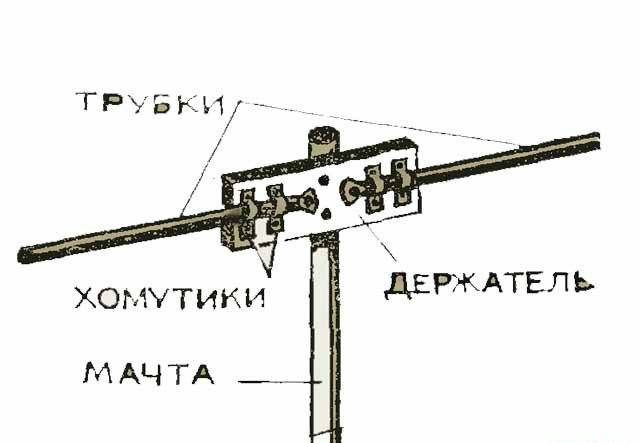

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками:

1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.

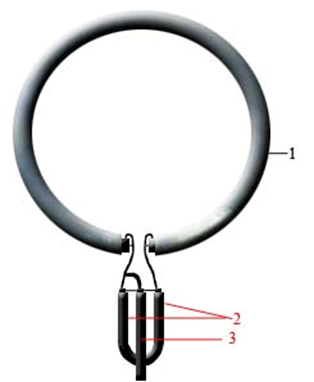

2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.

3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).

4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.

5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!

Делаем антенну из пивных банок

Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.

Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).

1. К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
2. Банки закрепить на вешалке, к ее нижней части.
3. Подсоединяем к одной стороне кабеля штекер
4. Подключаем штекер к телевизору. Антенна готова!

Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.

Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!

Как правильно выбрать антенну для дачи

Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.

Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.

Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке

Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения

Пассивная антенна

Направленная пассивная антенна весьма удобна.

1. Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
2. Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
3. Можно организовать как угодно сложную грозовую защиту.

Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше

При этом ее легко монтировать и настраивать.

Активные антенны

Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.

1. Устройство выдает хороший уровень сигнала.
2. Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
3. Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
4. Дальность действия моделей с усилителем гораздо больше пассивных антенн.

У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.

Советы по выбору

Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.

1. В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
2. Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
3. В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.

При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

• Необходимый диапазон усиления. Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
• Тип прибора. Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
• Тип питания. Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.

Как выбрать?

1. Комнатная или наружная? Для дачи необходим исключительно последний тип. Это связано со значительной удаленностью участка, размышлять об альтернативах необходимо лишь в том случае, если поблизости размещен ретранслятор. Наружная превосходит по всем показателям комнатную. С ней прием увереннее. Единственный недостаток заключается в том, что ее установка потребует от исполнителя значительных усилий и определенного опыта.
2. Активная, или пассивная? Для дачи не имеет большого значения, какого типа будет устройство. Классическая внешняя антенна оснащена кабелем и коробочкой, в которую установлена плата согласования. Такое устройство не имеет активных элементов усиления, питающихся от электричества. Это его достоинство и недостаток, так как за частую именно этого не хватает для уверенного приема. Приемник называют активным, если он оборудован усилителем с подведенным электропитанием.
3. Сигнал. Цифровое эфирное телевидение требует поддержку DVB T2. С этой задачей эффективно справляются даже самые дешевые модели, работающие в DMB диапазоне. Уровень позволяет определить показатели характеристик в цифровом формате. Для того, чтобы определить его величину, необходимо открыть в меню ресивера соответствующий пункт. Качество — параметр определяющий эффективность приема. Если показатели уровня и качества слишком малы, рекомендуют сменить расположение антенны, или поднять выше. При настройке, ее поворачивают в разные стороны для достижения максимально приемлемых результатов для просмотра. Направление определяется месторасположением ретранслятора. Негативные природные условия оказывают влияние на получаемый сигнал. В особенности это касается сильного ветра, снегопада, и проливных дождей.
4. Коэффициент усиления. Показатель измеряется в децибелах. С его помощью увеличивается слабый волновой сигнал. При этом не означает, что полученная картинка будет в хорошем качестве. Чем выше коэффициент, тем лучше.
5. Сборка. Перед покупкой необходимо ознакомиться с инструкцией. Не нужно забывать, что приемник сигнала еще необходимо и собрать. Машинный перевод, много ошибок и неточностей служат сигналом того, что от такого товара лучше отказаться. Кроме того, необходимо визуально осмотреть детали на их целостность и качество сборки. Если их качество не внушает доверия, от приобретения лучше воздержаться.

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах

Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны)

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды

Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Телеантенна своими руками для цифрового телевидения. Цифровая телевизионная антенна за 15 минут

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения. Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают). Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь)

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором

Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню. Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

Антенна на 855 Герц

По подсчетам размер антенны будет соответствовать европейскому 69-му каналу
, в который входит и Россия. Телевиденье показывается на частоте 855,25 Герц, а звук — на 861,75 Герц. По расчетам, свой антенный контур настроен на 857 Герц. Для конструкции будет необходим большой кусок кабеля 75 Ом. Из 54 сантиметров изготавливаем кольцо с разрывом, с него будем брать сигнал

Обратите особое внимание, что экран в данном варианте сигнальный. К нему фиксируем согласующее U-колено из провода 75 Ом размером в пол волны – 175 миллиметров. Это происходит так:

Это происходит так:

• один конец жилы внутри провода U-колена усаживается на сигнальный провод, подведенного к ресиверу, и на одну из частей экрана;
• другой конец жилы провода U-колена усаживается на другой конец экрана.

В итоге добавленная часть линии уравнивает сопротивление провода, подведенного к ресиверу и круглого контура. Чтобы из данной конструкции получилась цифровая антенна ДМВ, ее необходимо подстроить под частоту мультиплекса. Как это выполнить, наверное, уже ясно, но мы подробно опишем:

• Размер U-колена равен половине размера волны мультиплекса.
• Размер рамки равняется ¼ волны мультиплекса.

Размер волны мультиплекса можно найти в интернете либо местных изданиях. Чтобы получать вертикальную поляризацию, рамку надо развернуть под прямым углом разрывом вбок. В этом случае можно словить и сигнал раций. Это простейшие внешние антенны.
