Конструктивные особенности и изготовление антенны Харченко

Как сделать рефлектор

Рефлектор – это металлическая поверхность, которая нужна для отражения сигнала. Если его не изготовить, то сигнал будет проходить мимо антенны и поглощаться стеной. Рефлектор же будет отражать радиосигнал обратно на проводник антенны. Это позволяет усилить сигнал.

Делается только из токопроводящего материала. В качестве материала можно взять:

• лист цельного металла;
• стеклотекстолит, который используется для изготовления печатных плат (покрыт слоем медной фольги);
• металлическая решетка наподобие клетки для попугаев или грызунов;
• можно соорудить самостоятельно из доски, наклеив на одну сторону обычную фольгу.

Интересным решением выступает вырезанный кусок из корпуса системного блока компьютера.

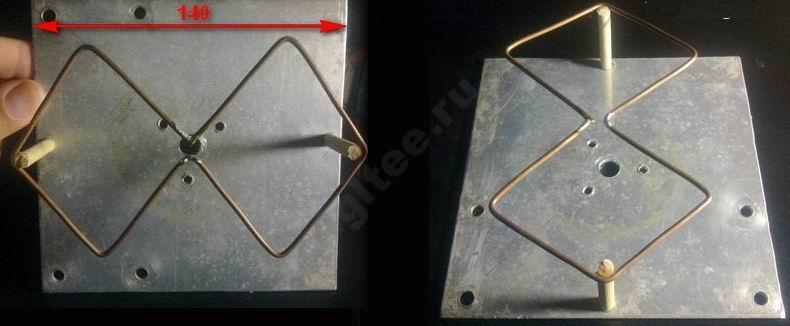

Фиксировать «восьмерку» на рефлектор нужно через изоляционный материал. Замыкание не допускается. Можно крепить через кусок ПВХ-трубы, оболочку маркера или другой не проводящий электричество материал.

Расстояние от рефлектора до ромба Харченко должно быть меньше в 7 раз, чем длина стороны. Если взять приведенный ранее расчет, то расстояние будет 15/7=2,1 см.

Как сделать антенну своими руками

Выбор антенны для цифрового ТВ – это ответственный шаг, поскольку без хорошего приемного оборудования пользователь не сможет получить доступ к любимым телеканалам. Жителям крупных городов повезло больше: они, как правило, находятся на небольшом расстоянии от ретрансляторов, поэтому могут использовать даже обычные комнатные устройства пассивного типа. Главное требование к такому изделию – возможность работать в дециметровом диапазоне.

Имея в наличии некоторые инструменты и обладая базовыми знаниями, каждый пользователь может сделать антенну своими руками. Для начала потребуется подготовить набор инструментов. В него входят: любой нож, измеряющая миллиметры линейка, пассатижи, зажим типа «крокодил». Если есть паяльник, лучше сразу припаять концы провода, и тогда зажим не потребуется. Как сделать антенну Харченко, расскажет следующая инструкция:

1. Подготовить шаблон, необходимый для выгибания фигур вибратора. Подойдет пласт картона с длиной около 12-15 см. Если картон мягкий, при изгибах рекомендуется подложить под него металлическую линейку.
2. Медный кабель лучше заранее выровнять, это легко делается с помощью пассатижей. Если есть помощник, два конца следует потянуть в разные стороны.
3. Изоляцию зачистить с одной стороны, а центральный провод загнуть в другую сторону.

1. Первая сторона для квадрата легко определяется с помощью ранее подготовленного шаблона. После выгибания можно приступать к изготовлению других сторон.
2. Когда все стороны биквадратов будут готовы, на последнем элементе нужно оставить несколько сантиметров кабеля после изгиба. Этот конец следует скрутить с противоположным проводом, предварительно его зачистив.
3. Далее берется противоположная часть вибратора и снимается изоляция (по длине около 10-12 см). К голому месту подключается оплетка телевизионного кабеля и центральная жила. Чтобы закрепить все компоненты, используется паяльник или зажим «крокодил».

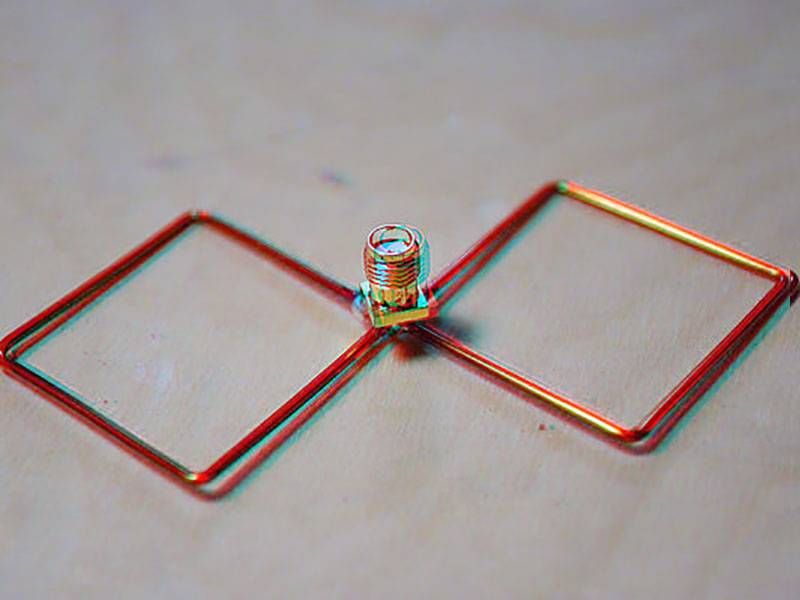

Выполнив все шаги, пользователь получит вибратор активного типа с выдержанной геометрией.

От чего зависит качество 3G и 4G Интернета

Помимо стандарта связи 4G, многие имеют в распоряжении бюджетные телефоны старого поколения, которые поддерживают только 3G. На данный момент большинство мобильных операторов имеет достаточное покрытие для 3G, но некоторые удаленные районы оно охватывает не полностью. Поэтому возникает вопрос, от чего будет зависеть качество сигнала?

Как увеличить качество 3G и 4G Интернета

Выделяют несколько причин:

• базовая станция находится слишком далеко от абонента. Распространение сигнала базовой станции зависит от того, какую мощность имеет оборудование. Мобильные операторы работают в диапазоне частот от 800 МГц до 2600 МГц. Некоторые компании внедрили новые частоты — 450 МГц. Благодаря им радиус действия вышки увеличивается до 20 км. Остальные имеют радиус от 3,5 до 13,4 км. В деревнях устанавливаются ретрансляторы, которые посылают излучение на расстояние от 13,4 до 20 км;
• ландшафт местности. Если зона покрытия сигнала достаточная, но наблюдается низкая скорость соединения то, скорее всего это связано с ландшафтом местности. На пути сигнала могут встречаться различные препятствия: плотная застройка зданий, лес, холмы. Все перечисленные факторы могут уменьшить скорость Интернета. Решить данную ситуацию можно, только обратившись к мобильному оператору и оставив заявку для установки дополнительной базовой станции, чтобы она смогла улучшать сигнал. Но для этого потребуется значительное время, так как компании нужно согласовать установку оборудования и выделить площадку для постройки вышки;
• недостаточная мощность оборудования или высокая загрузка сети. Системный комплекс может испытывать сетевую загрузку. Связано это в первую очередь с тем, что к вышке подключено много устройств, из-за чего повышается нагрузка, пользователи не могут получать качественный сигнал. Решается ситуация, как в предыдущем случае, созданием заявки оператору на усиление оборудования или постройку дополнительной базовой станции. Только таким образом можно выполнить усиление сигнала 3G.

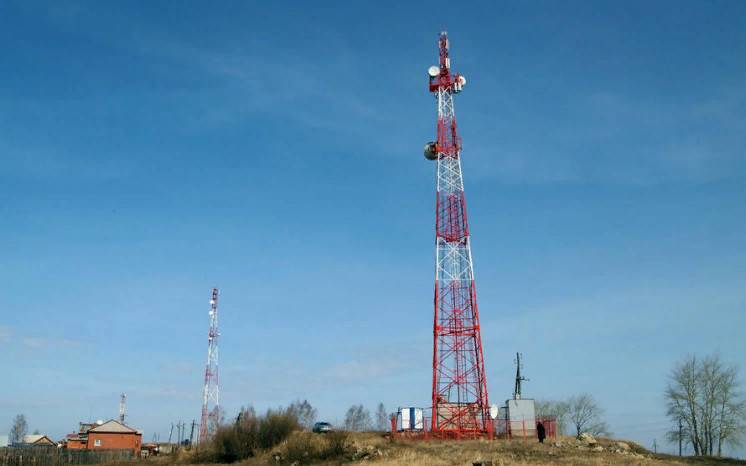

Базовая станция мобильного оператора

Важно! На установку дополнительного ретранслятора требуется время и согласование со множеством ведомственных государственных структур. Лучшим вариантом будет попытаться самостоятельно улучшить сигнал сети

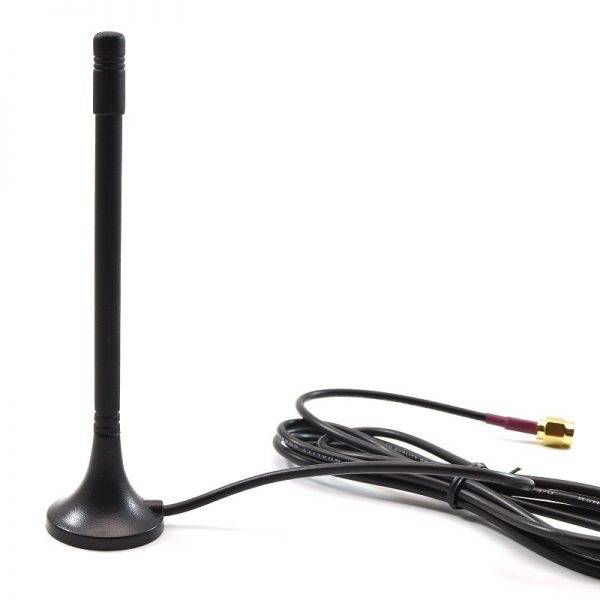

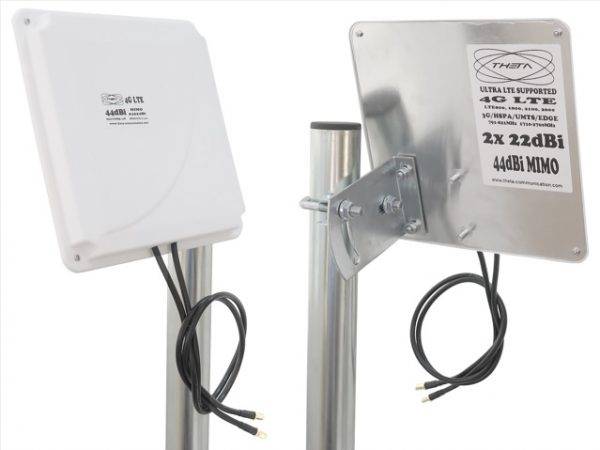

Внешняя 4G-антенна

После изготовления составных частей собирается самодельная антенна.

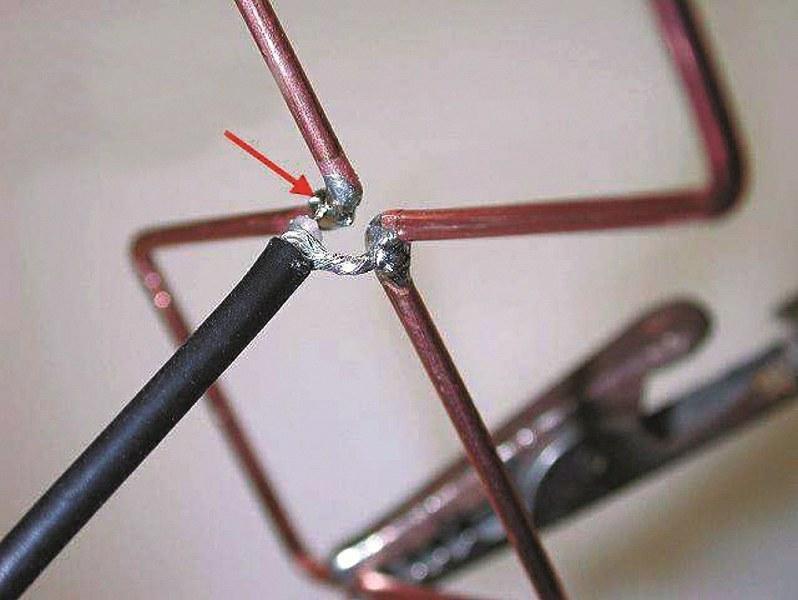

Сначала к вибратору припаивается коаксильный кабель. Одна сторона отрезка L5 соединяется с помощью олова и паяльника с центральным проводником кабеля, другая сторона — с оплеткой.

Затем провод с присоединенной рамкой продевается по центру в отверстие рефлектора с приклеенным диэлектриком. С помощью клея вибратор фиксируется так, чтобы между ним и рефлектором было расстояние 1,32 см. Для достижения такого промежутка крышка от бутылки или пластиковая трубка отрезается с помощью тисков и полотна для резки металла.

Тестирование

Собранную антенну необходимо проверить. Чтобы протестировать цифровое телевещание, на приставке в главном меню или телевизоре нужно запустить автонастройку каналов. Такая процедура займёт всего несколько минут.

Для поиска каналов в ручном режиме потребуется ввести их частоту. Чтобы не тратить время на осуществление полного поиска, а также при наличии уже настроенных каналов, можно облегчить этот процесс. Для этого выбираются два канала, на каждом из них устанавливается частота любого канала от разных пакетов (каждый из этих мультиплексов для вещания всех телеканалов использует один частотный диапазон).

Для тестирования изготовленного устройства достаточно убедиться в качестве телевизионной трансляции. Хорошее качество изображения будет свидетельствовать о правильности выполнения работ. В итоге будет или получена качественная картинка, или она будет полностью отсутствовать.

При появлении помех можно попробовать повернуть антенну, наблюдая за изменением качества изображения. При определении оптимального расположения телеантенны её необходимо прочно зафиксировать, но обязательно в направлении телевышки.

Антенна Харченко – универсальный и практичный прибор, обеспечивающий приём слабых сигналов. Устройство можно собрать собственноручно и использовать вместо заводской антенны с усилителем. Изготовление антенны под силу каждому человеку. Достаточно найти материал, выполнить правильные расчёты и в точности следовать полученным сведениям при изготовлении прибора.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

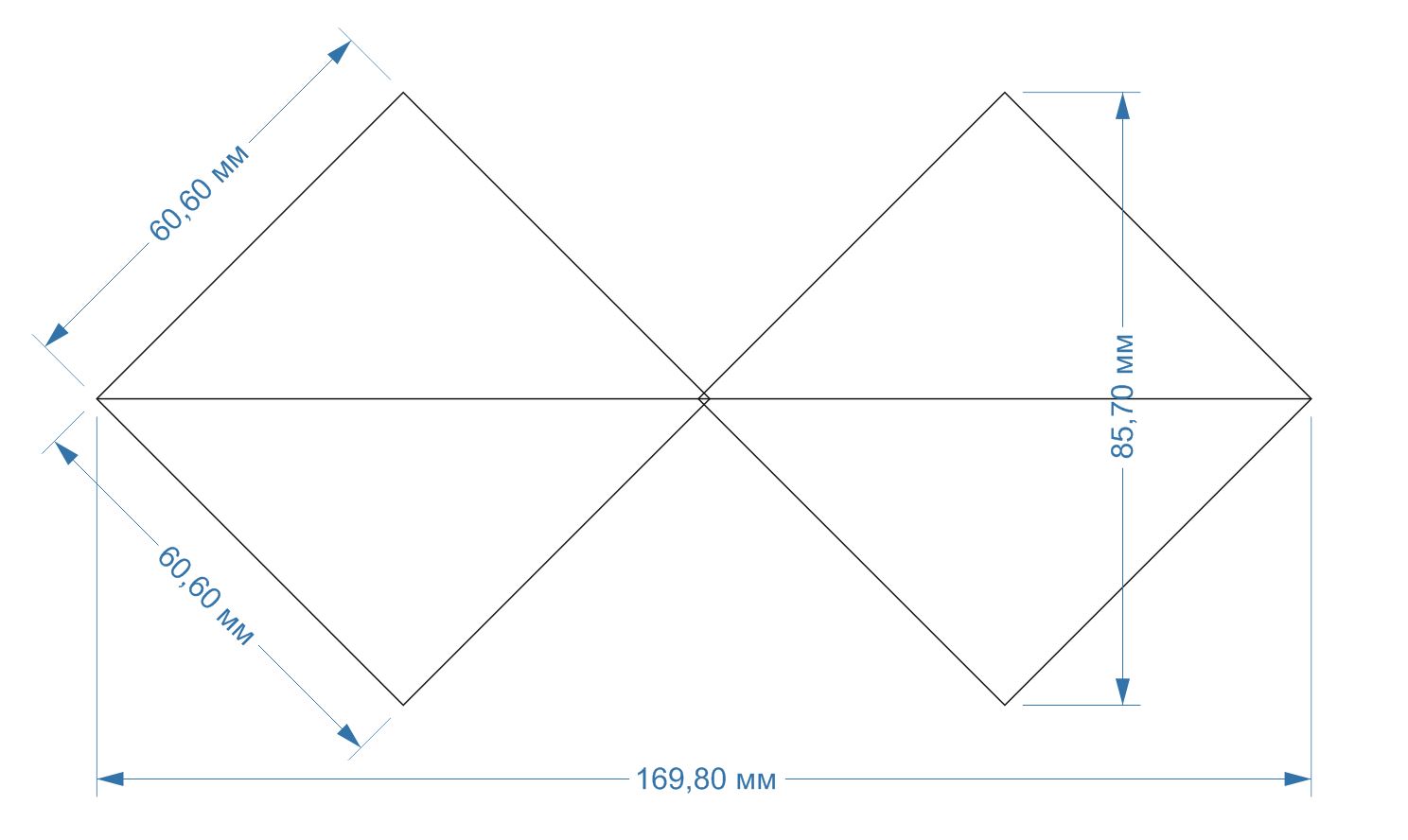

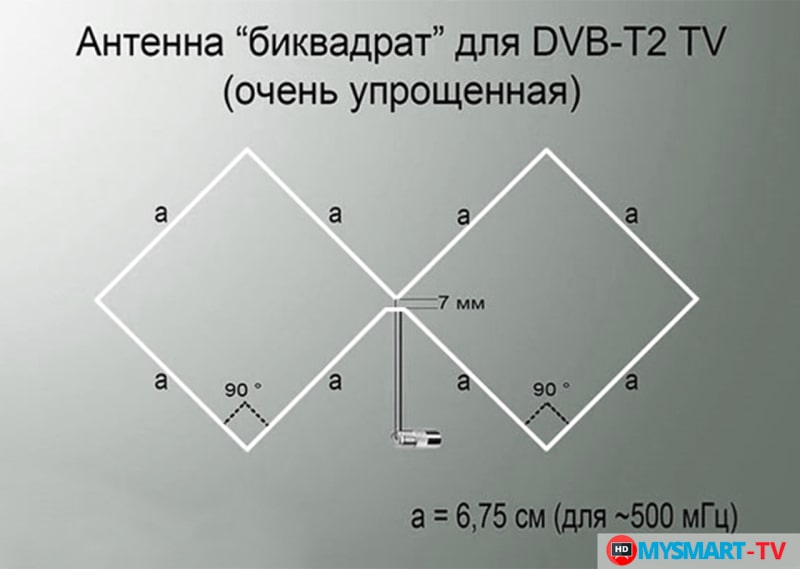

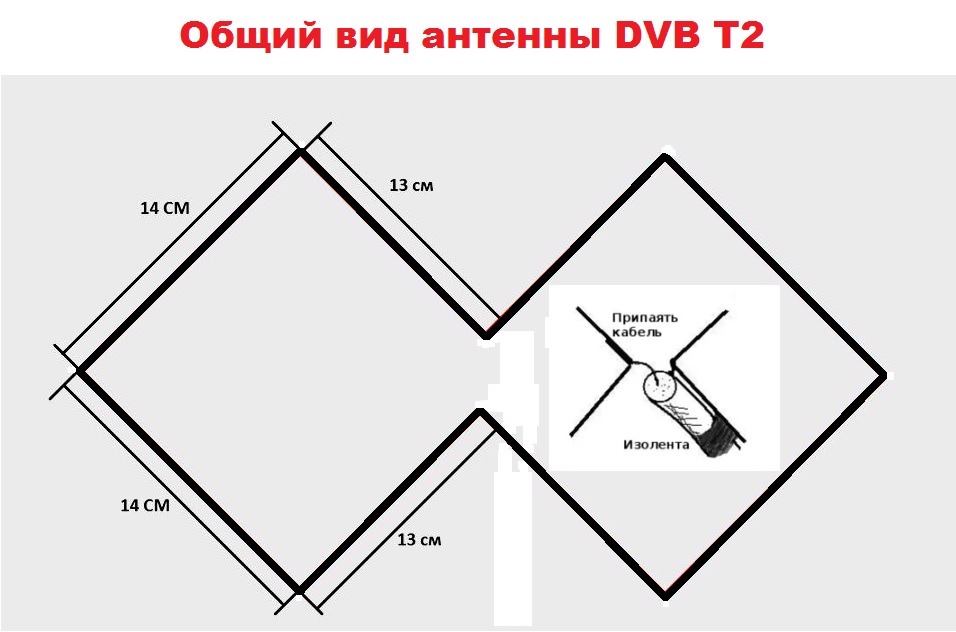

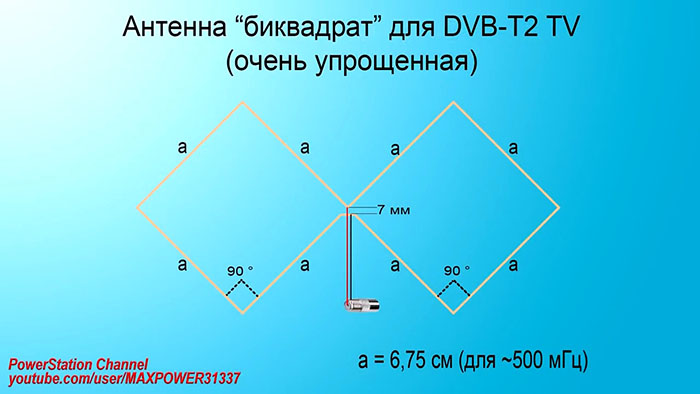

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

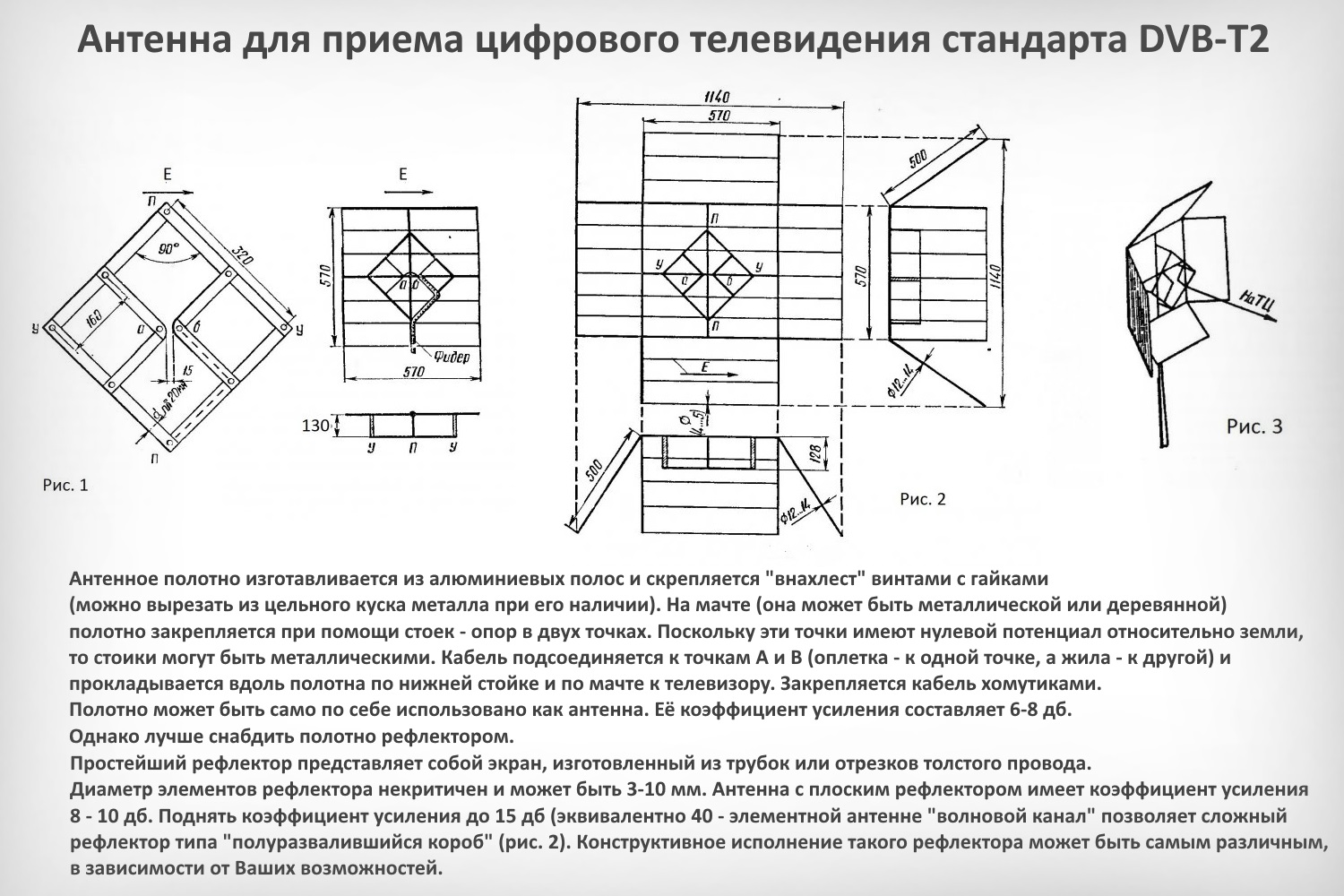

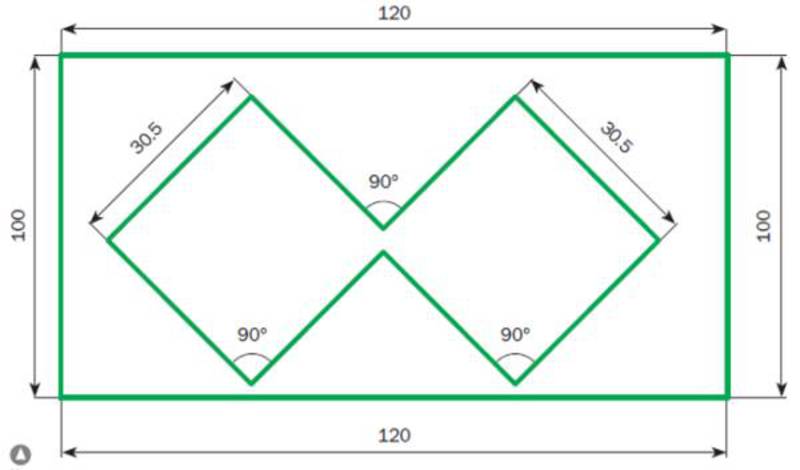

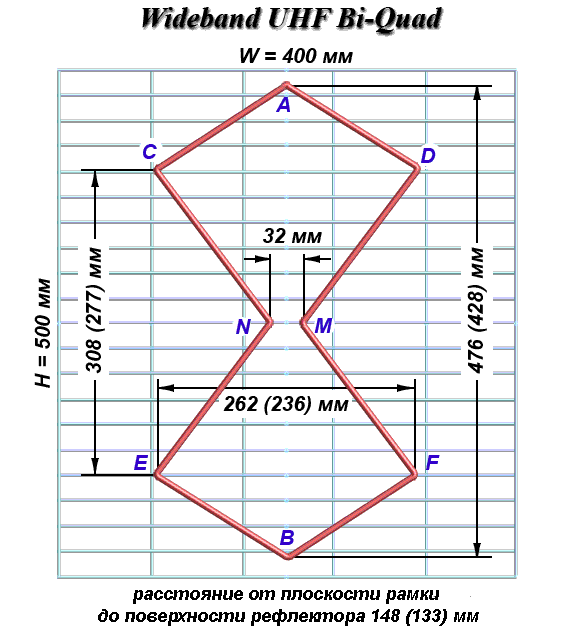

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

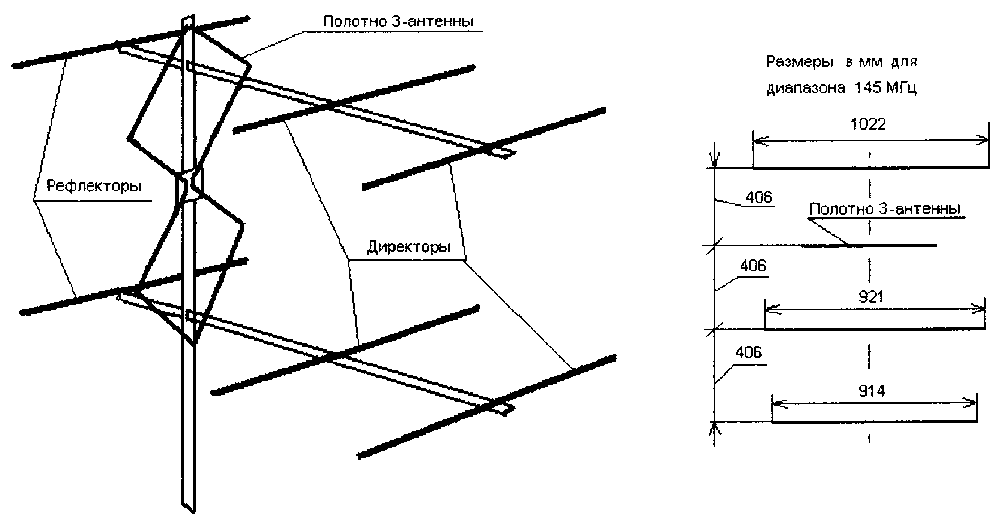

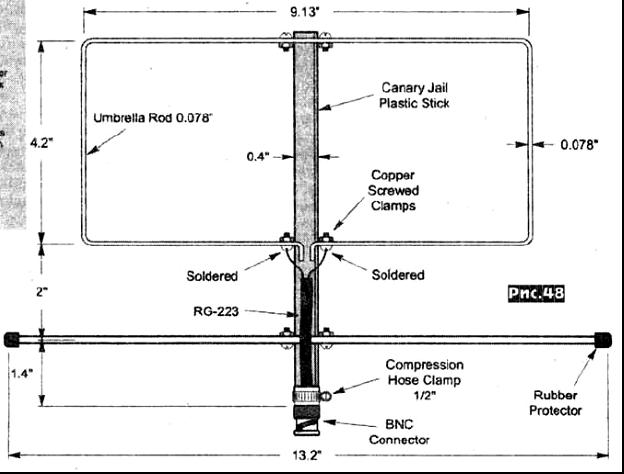

Чертежи и схемы

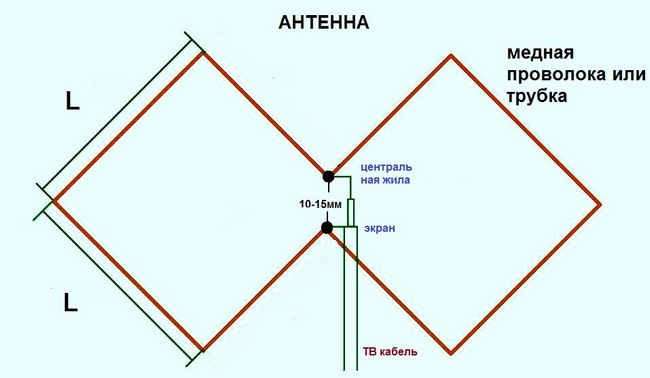

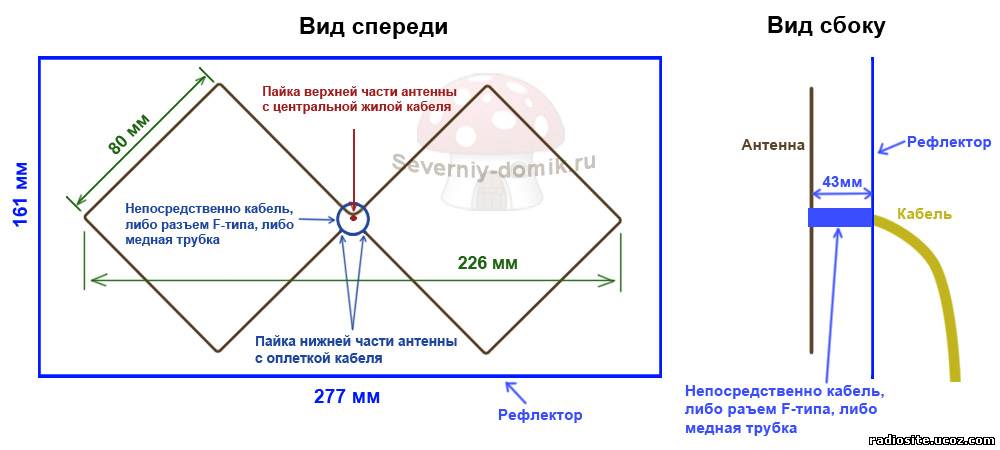

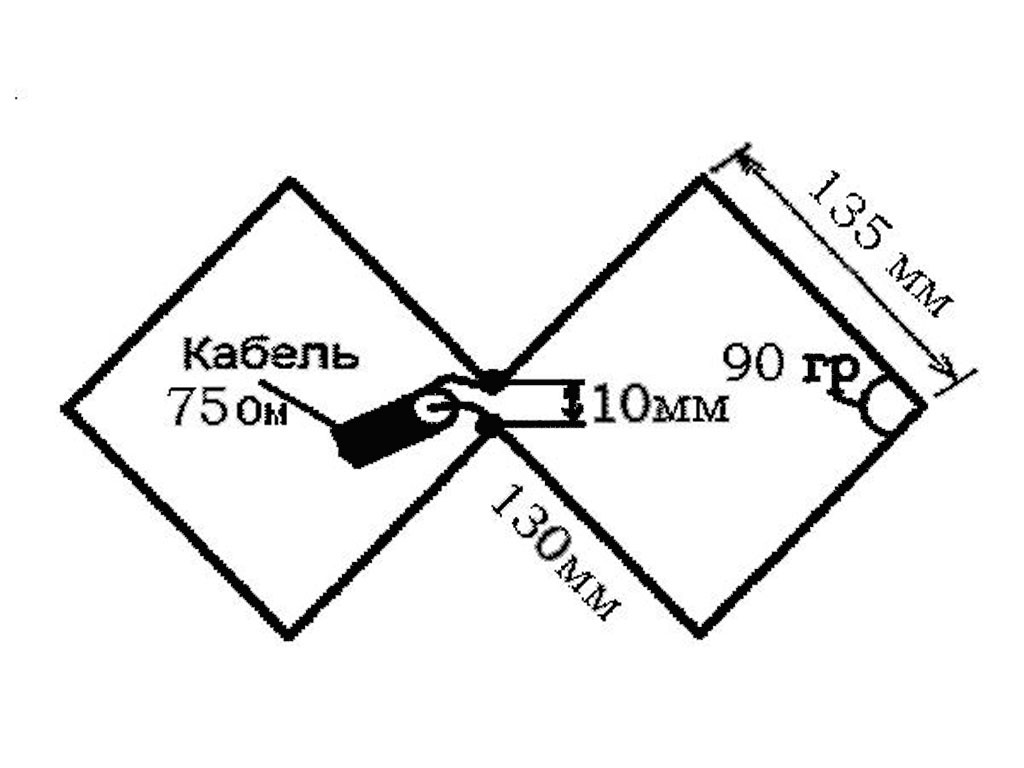

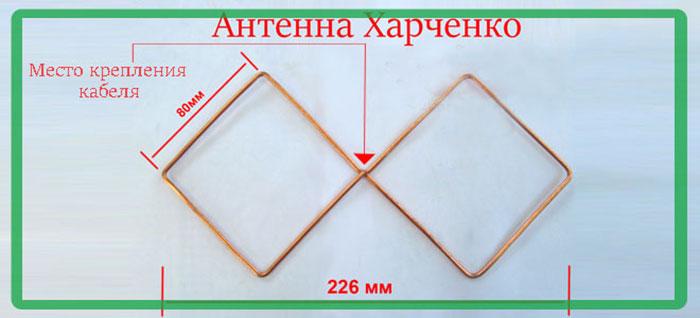

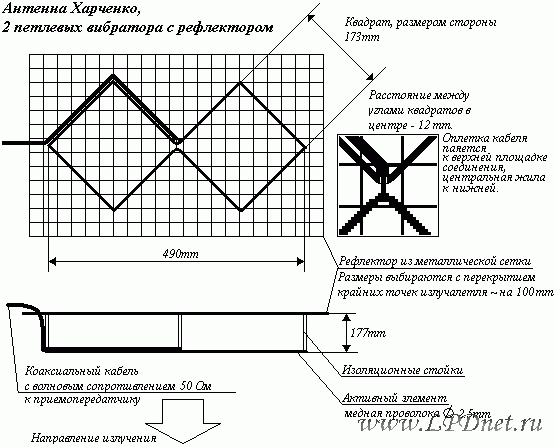

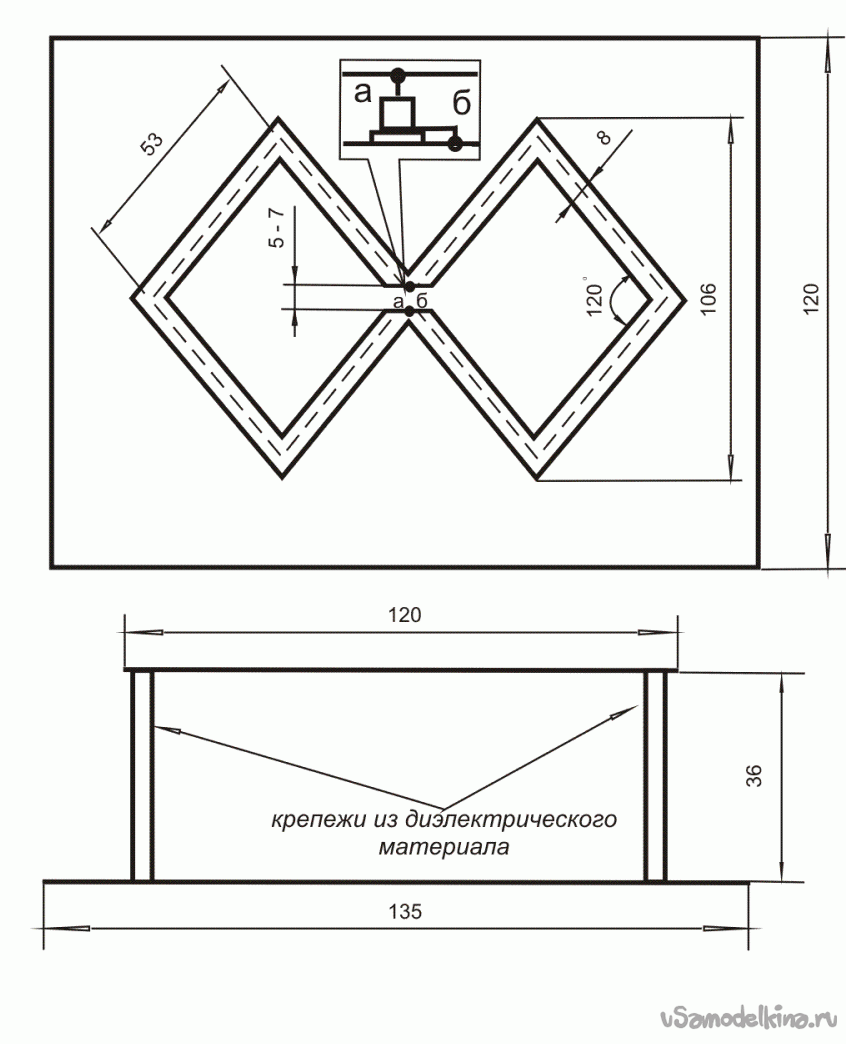

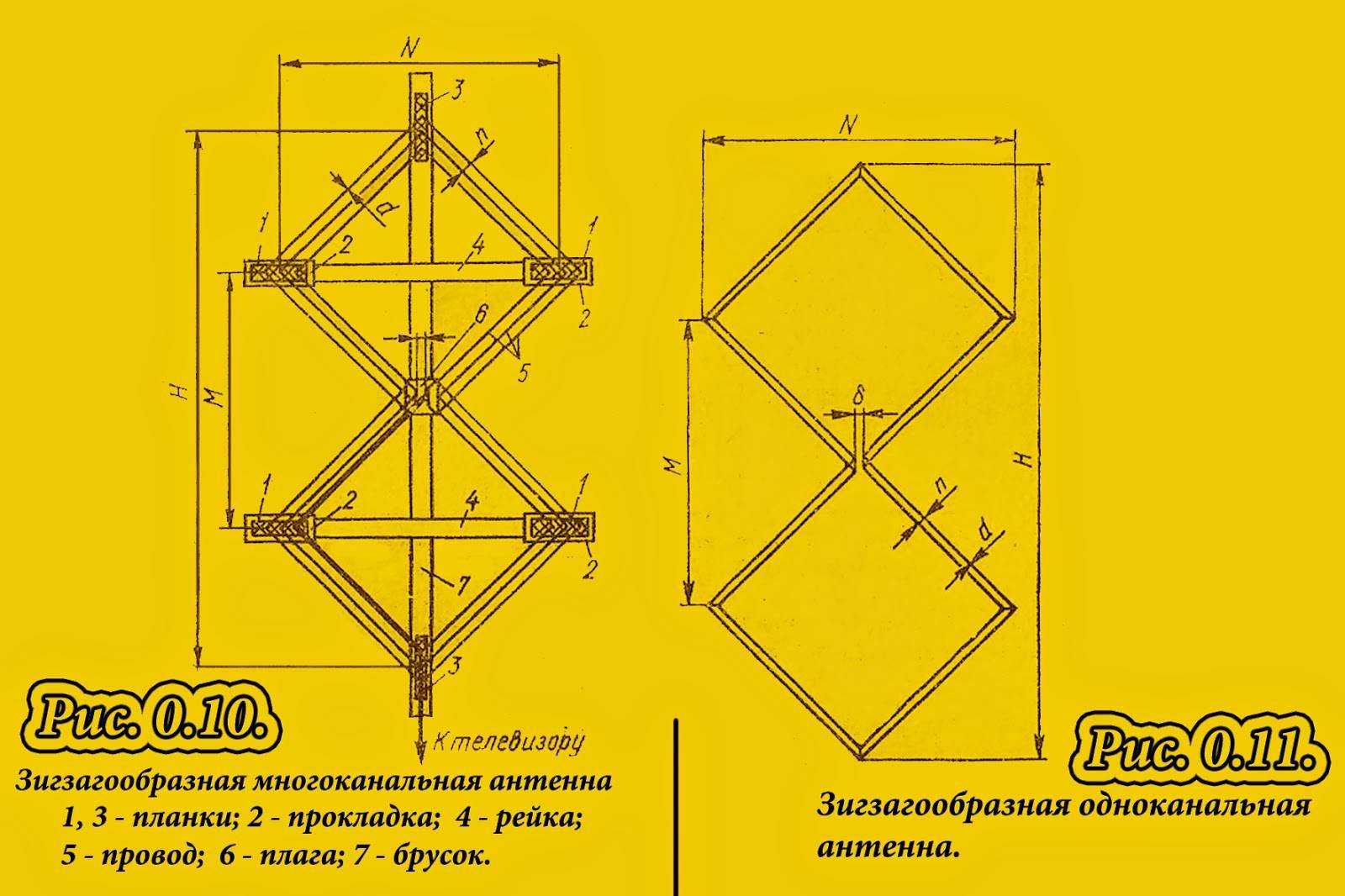

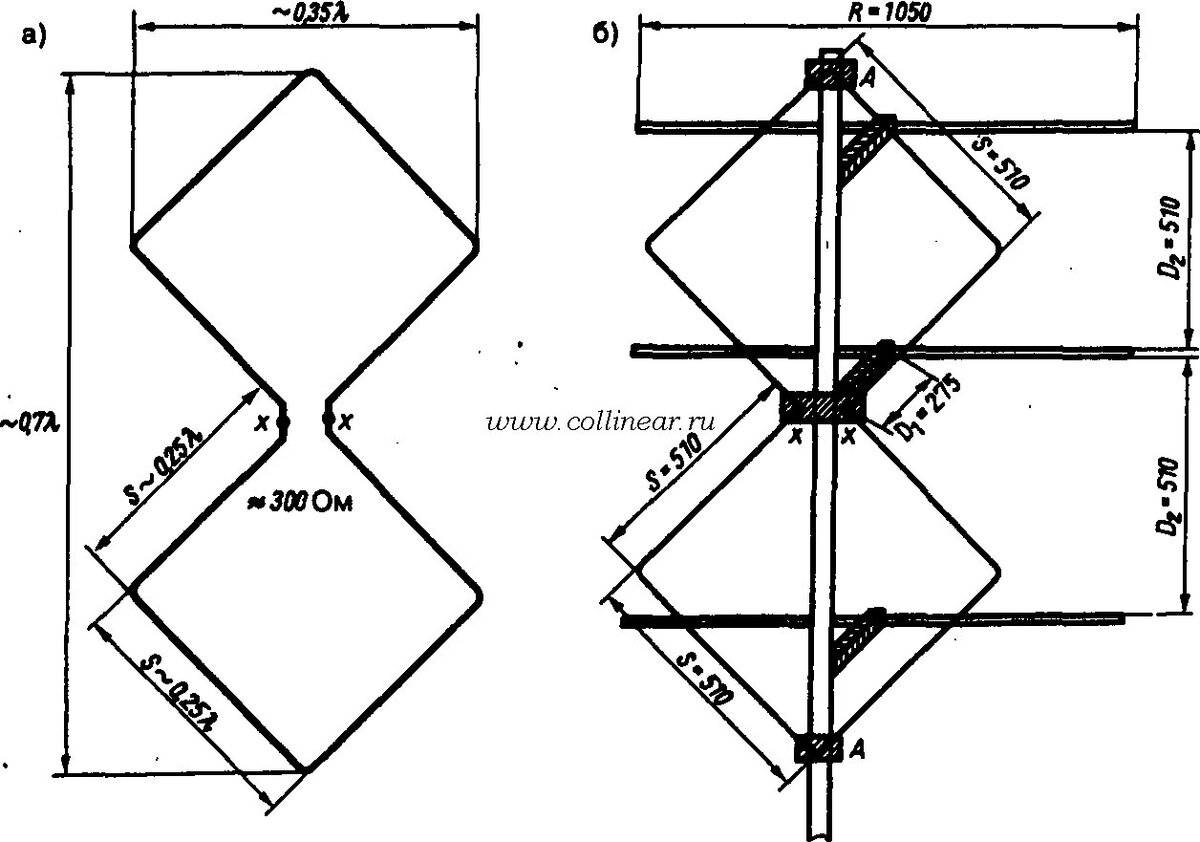

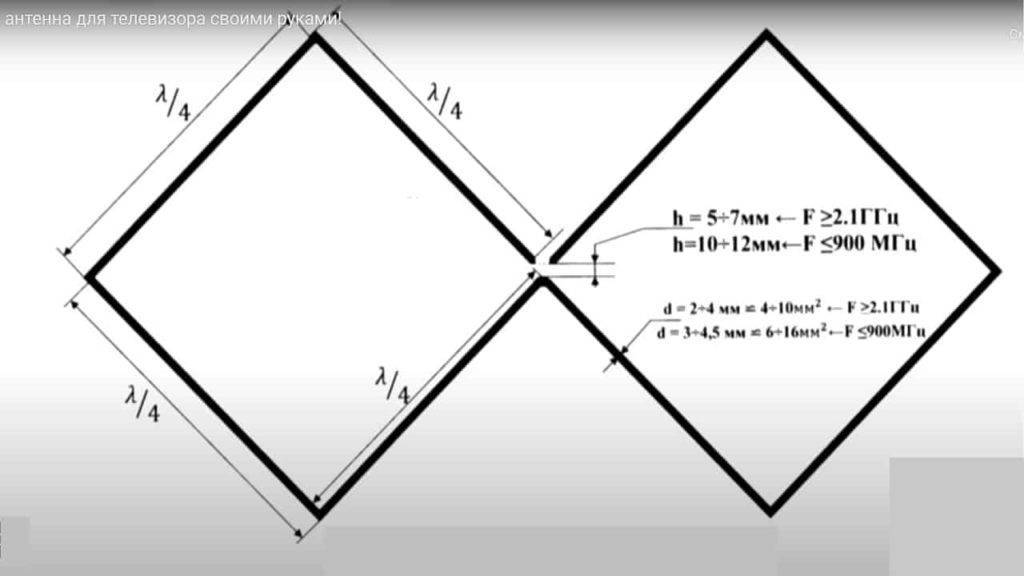

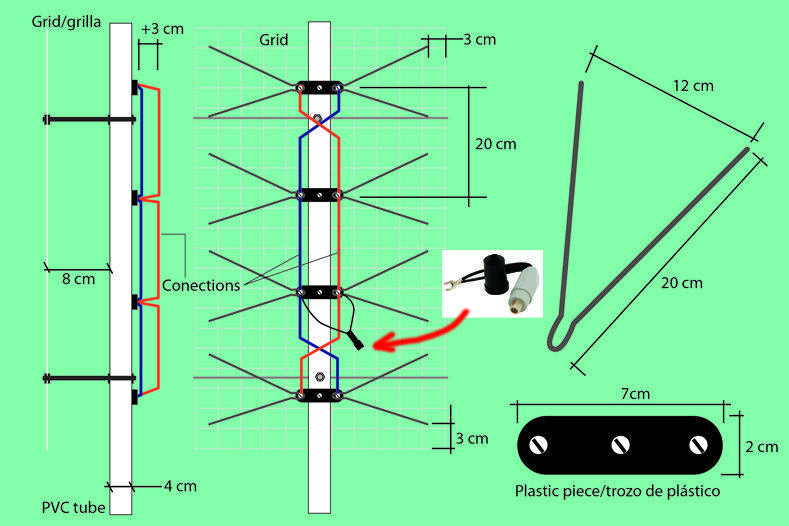

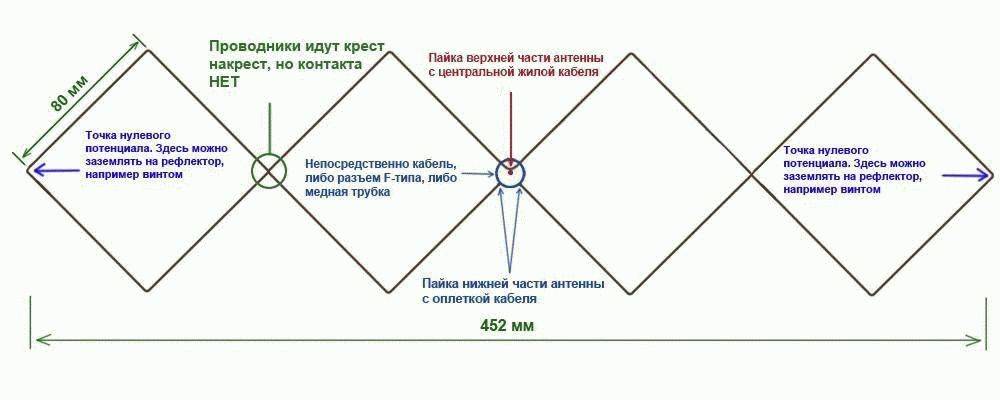

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

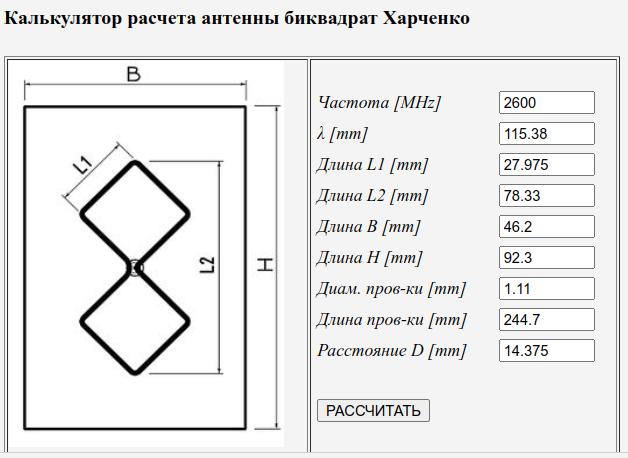

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера. Ну и кроме того, для наглядности, добавим количество участников

1. Внешняя антенна Funke BM 4551 наружная дальнего действия,

заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора (100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Рамочная антенна, от Электроники 82% на 39 мультиплексе и 66% на 60

Бюджетная с «рогами»

Двойной квадрат — 92% на обоих мультиплексах, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги… РЕАЛЬНО заметно работает! Уровень поднялся до 96%!, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора!

Теория

Когда передатчик посылает сигнал в антенну, часть энергии излучается в воздух, а часть отражается и возвращается назад. Соотношение между излучаемой и отраженной энергией характеризуют с помощью коэффициента стоячей волны (КСВ или SWR). Чем меньше КСВ, тем большая часть энергии передатчика излучается в виде радиоволн. При КСВ = 1 отражения нет (вся энергия излучается). КСВ у реальной антенны всегда больше 1. Если посылать в антенну сигнал разной частоты и одновременно измерять КСВ, можно найти, на какой частоте отражение будет минимальным. Это и будет рабочий диапазон антенны. Также можно сравнить между собой разные антенны для одного диапазона и найти, какая из них лучше.

Часть сигнала передатчика отражается от антенны

Антенна, рассчитанная на определенную частоту, в теории, должна иметь наименьший КСВ на своих рабочих частотах. Значит достаточно поизлучать в антенну разными частотами и найти, на какой частоте отражение наименьшее, то есть максимальное количество энергии улетело в виде радиоволн.

Имея возможность генерировать сигнал на разных частотах и измерять отражение, мы сможем построить график, у которого по оси X будет частота, а по оси Y — коэффициент отражения сигнала. В результате там, где на графике будет провал (то есть наименьшее отражение сигнала), будет рабочий диапазон антенны.

Воображаемый график зависимости отражения от частоты. На всем диапазоне отражение 100%, кроме рабочей частоты антенны.

Направленный ответвитель

Направленный ответвитель (directional coupler) — устройство, которое отводит небольшую часть ВЧ-сигнала, идущего в определенном направлении. В нашем случае он должен ответвлять часть отражённого сигнала (идущего от антенны назад в генератор) для его измерения. Наглядное объяснение работы направленного ответвителя: youtube.com/watch?v=iBK9ZIx9YaY Основные характеристики направленного ответвителя:

• Рабочие частоты — диапазон частот, на которых основные показатели не выходят за пределы нормы. Мой ответвитель рассчитан на частоты от 1 до 1000 МГц
• Ответвление (Coupling) — какая часть сигнала (в децибелах) будет отводится при направлении волны из IN в OUT
• Направленность (Directivity) — насколько меньше сигнала будет отводится при движении сигнала в обратном направлении из OUT в IN

На первый взгляд это выглядит достаточно запутанно. Для наглядности представим ответвитель как водопроводную трубку, с небольшим отводом внутри. Отвод сделан таким образом, что при движении воды в прямом направлении (от IN к OUT), отводится существенная часть воды. Количество воды, которое отводится при этом направлении, определяется параметром Coupling в даташите ответвителя.

При движении воды в обратном направлении отводится значительно меньше воды. Ее следует воспринимать как побочное явление. Количество воды, которое отводится при этом движении, определяется параметром Directivity в даташите. Чем этот параметр меньше (больше значение dB), тем лучше для нашей задачи.

Принципиальная схема

Так как мы хотим измерять уровень сигнала, отраженный от антенны, подключаем ее к IN ответвителя, а генератор к OUT. Таким образом на приёмник попадёт часть отражённого от антенны сигнала для измерения.

Схема подключения ответвителя. Отраженный сигнал отводится на приемник

Измерительная установка

Соберём установку для измерения КСВ в соответствии с принципиальной схемой. На выходе генератора прибора дополнительно установим аттенюатор с затуханием 15 дБ. Это улучшит согласование ответвителя с выходом генератора и повысит точность измерения. Аттенюатор можно взять с затуханием в 5..15 дБ. Величина затухания автоматически учтётся при последующей калибровке. Аттенюатор ослабляет сигнал на фиксированное число децибел. Главной характеристикой аттенюатора является коэффициент затухания (аттенюации) сигнала и рабочий диапазон частот. На частотах вне рабочего диапазона характеристики аттенюатора могут непредсказуемо изменяться. Так выглядит финальная установка. Нужно также не забыть подать сигнал промежуточной частоты (ПЧ) с модуля OSA-6G на основную плату прибора. Для этого соединяем порт IF OUTPUT на основной плате с INPUT на модуле OSA-6G.

Для снижения уровня помех от импульсного источника питания ноутбука все замеры я провожу при питании ноутбука от батареи.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

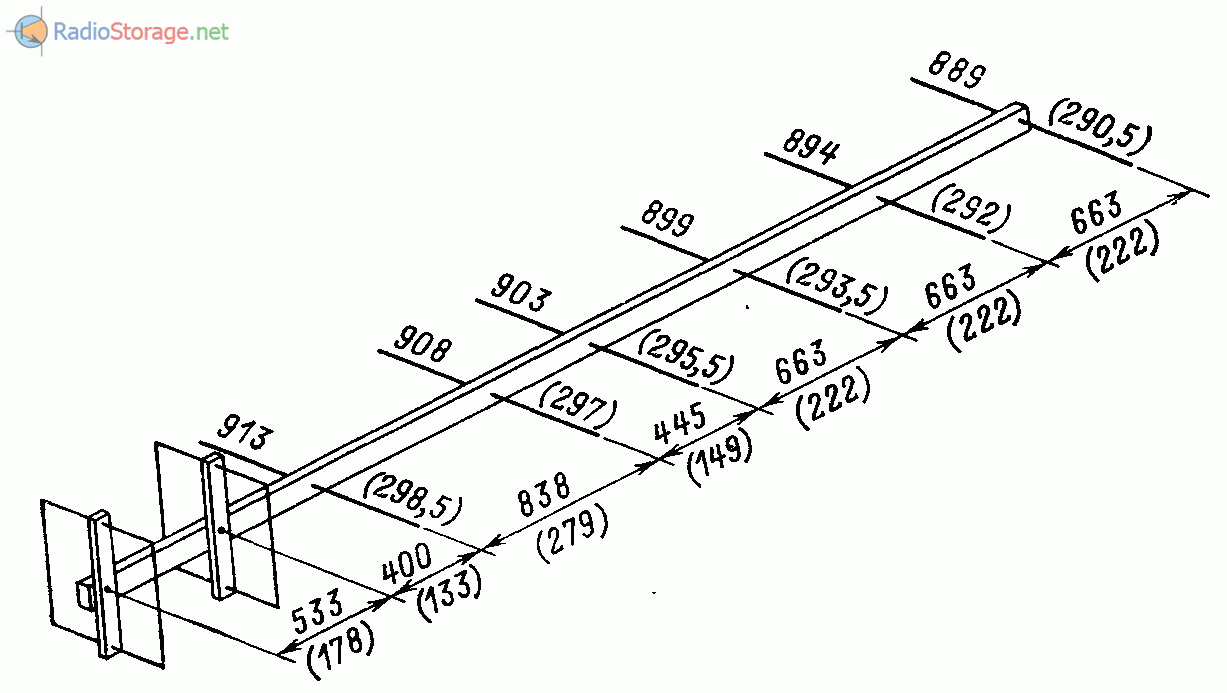

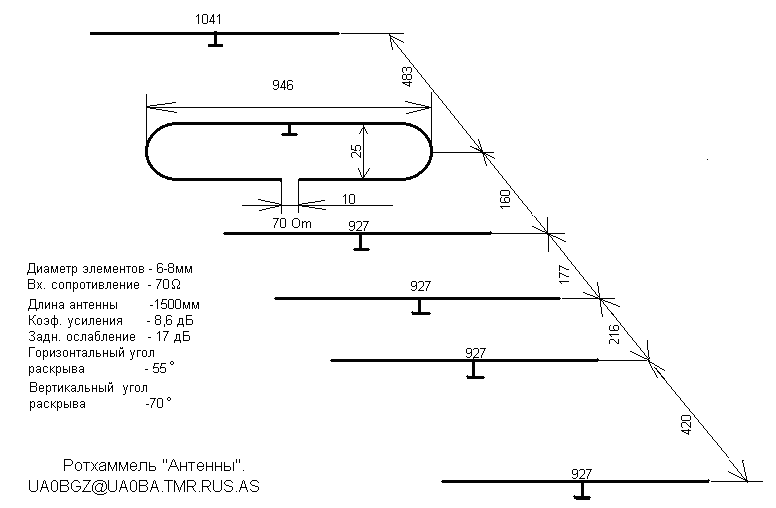

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

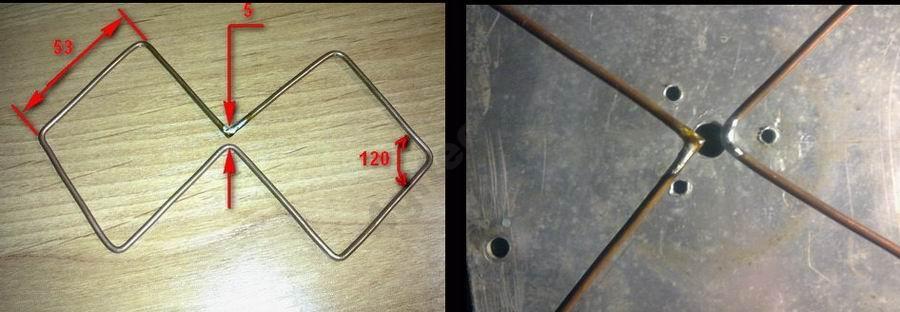

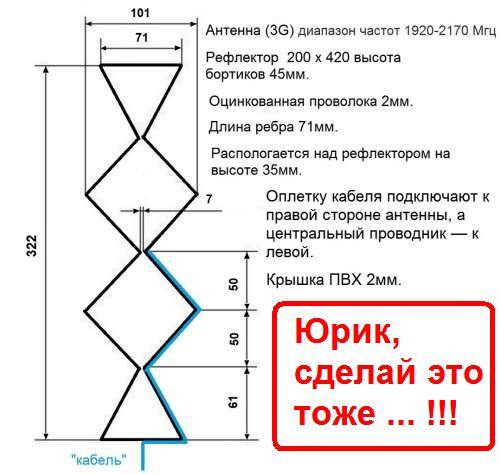

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным. Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.
