Разновидности крепления
Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.
Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.
Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.
Мауэрлат на газобетон без армопояса
Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:
- анкерами (химическим и стальным);
- проволочными хомутами;
- металлическими шпильками;
- коваными скобами.
Схема крепления без армопояса.
Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.
Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.
Крепление стальной проволокой
Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.
Применение проволоки для крепления.
Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.
Крепление анкерными болтами
Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.
Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.
В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.
Химический анкер
Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.
Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.
Крепление химическим анкером.
Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.
После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.
В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.
Как правильно сделать армопояс?
Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.
В общем случае она состоит из трех операций:
- Изготовление арматурного каркаса;
- Установка опалубки;
- Заливка бетоном.
Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.
Армированный пояс под фундамент
Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.
Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.
Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.
Армояс второго уровня (на фундаменте)
Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.
Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).
С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.
Вариант крепления опалубки армопояса на фундаментных блоках
Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.
Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.
Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.
Армопояс под плиты перекрытия
В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.
Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.
Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.
При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

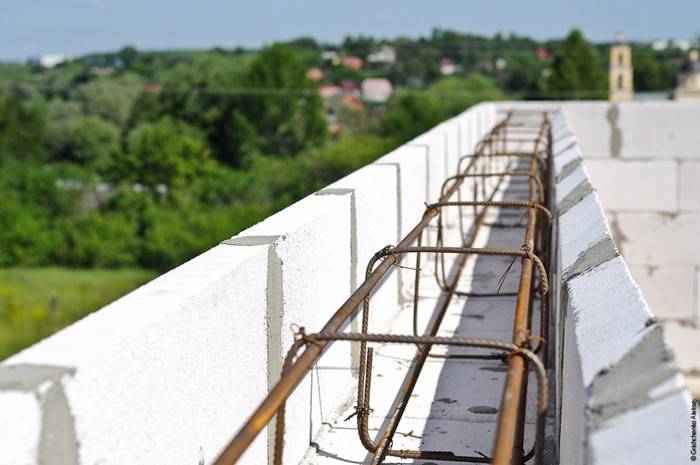

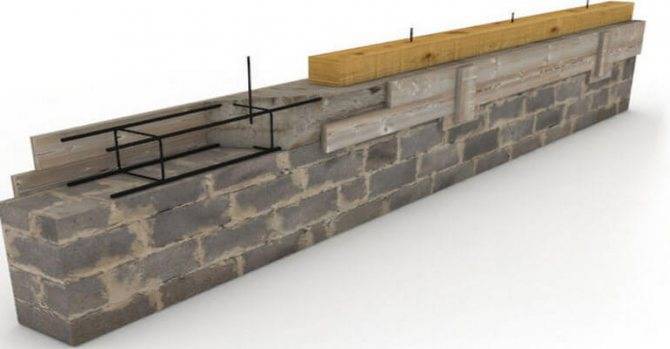

Армированный пояс под мауэрлат
Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.
Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.
Видео по теме:
Заливка бетона
После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.
Видео описание
Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:
Советы для создания армопояса
Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:
- Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
- Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
- В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.
Установка мауэрлата на газобетонные блоки без армирования
Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).
Видео описание
Целесообразность использования армопояса или его отсутствия описывается в следующем видео:
Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:
- Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
- Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
- Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
- Крепёжный элемент забивают до упора шайбы под гайкой.
- Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.
Видео описание
Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:
Использование химических анкеров
Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:
- Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
- С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.
Сравнение обычного металлического и химического анкераИсточник ack-nn.ru
Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.
Коротко о главном
Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.
Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.
Крепление мауэрлата к армопоясу
Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.
Само же крепление мауэрлата к армопоясу осуществляется следующим образом:
- Опорный брус оснащают отверстиями.
- Насадка мауэрлата осуществляется посредством шпилек или анкеров.
- В процессе монтажа необходимо пройти сквозь слой рубероида.
- Для крепления используются большие шайбы и гайки.
- Затяжку рекомендуется страховать с помощью контргаек.
- Чтобы срезать торчащие детали, применяют болгарку.
Этапы возведения пояса под перекрытие
Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.
Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.
В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:
- Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
- Монтаж армирующей сетки по всей линии пояса.
- Укладка второго ряда по той же схеме с последующим усилением.
- Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.
По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.
Предназначение конструкции
Внешне армопояс напоминает армированную ленту из бетона. При выполнении строительных работ специалисты советуют организовать несколько таких поясов.
Нижним слоем конструкции является ростверк. Его создают за счет бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина — 70-120 см.
Ростверк, в отличие от других поясов, обустраивается под несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.
Схема армопояса.
Такой армопояс распределяет давление веса на всю площадь фундамента дома.
Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром в 10-12 мм. Этот слой всей конструкции обустраивается при возведении любого здания.
Другой армопояс обустраивается по кладке под перекрытием. Он предназначен для:
- стягивания стен;распределения и принятия нагрузки на кладку из кирпича и проемы.
Четвертый кирпичный монолитный пояс делается ниже перекрытия второго этажа.
В каких случаях нужен армопояс?
Для стен
Усиление стен армированным поясом требуется не всегда. Поэтому не нужно зря тратить деньги на его устройство в следующих случаях:
- под подошвой фундамента залегает прочный грунт (скальный, крупнообломочный или крупный песок, не насыщенный водой);
- стены возводятся из кирпича;
- строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.
Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или ячеистых блоков (пено или газобетонных).
Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от междуэтажных плит перекрытия. Армопояс исключает риск деформирования стен и равномерно распределяет нагрузку от плит на блоки.
Для арболитовых блоков (толщина стены не меньше 30 см, а марка прочности не ниже В2,5) армопояс не нужен.
Для мауэрлата
Деревянная балка, на которую опираются стропила, называется мауэрлатом. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепление мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.
Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетоне, пенобетоне и керамзитовых блоках анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.
Для фундамента
Здесь подход к проблеме усиления не меняется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.
Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон – экономичный, но не стойкий к подвижкам грунта материал, поэтому армирование ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.
Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.
Под какие виды междуэтажных перекрытий нужен армопояс?
Под панели, которые опираются на керамзитобетонные блоки, газо или пенобетон, армированный пояс нужно делать в обязательном порядке.
Под монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.
Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.
Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянное перекрытие этажа заливается. Однако, в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для повышения пространственной жесткости коробки здания.
Устройство верхнего армопояса
Одним из самых ответственных моментов в возведении дома из газобетона является устройство верхнего пояса усиления. Монолитный пояс выполняется по всему периметру несущих стен и отвечает за распределение нагрузки от кровли или плит перекрытий на основание фундамента.

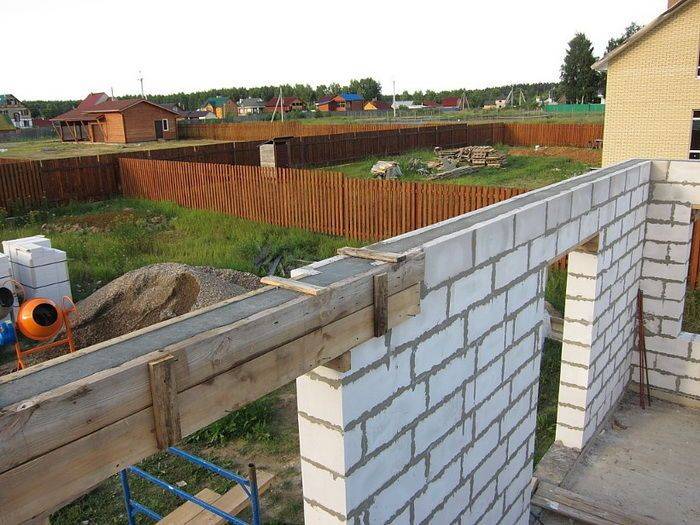

Для устройства армопояса необходимо установить опалубку. Опалубка может быть набрана из доборных газобетонных блоков 100–150 мм или смонтирована из щитовых деревянных конструкций.
Последовательность выполнения работ по устройству армопояса газобетонной кладки:
По верхнему поясу несущих стен устанавливаем опалубку.
Вкладываем в нее арматурный каркас.
Если опалубка была изготовлена из деревянных щитов, то фиксируем низ вязальной отожженной проволокой, верх деревянными планками (перемычками).
Заливаем бетон и уплотняем смесь глубинным вибратором.
После набора предварительной прочности, деревянную опалубку снимают.
Срезают остатки вязальной проволоки и оставляют бетон твердеть в естественных условиях.
Армирование кладки из газобетонных блоков позволяет сохранить конструкцию несущих стен в своем первозданном виде и предотвратить возникновение трещин в момент осадки или подвижки фундамента здания.
Съемник подшипников JTC с двумя захватами 30-90мм (JTC-4622)
плинтус потолочный CLASSIC DECOR 16х16х2000мм белый, арт.ЦБ-00023210 от CLASSIC DECOR
Пленка укрывная с клейкой лентой “МАСКЕР” ЗУБР ПРОФЕССИОНАЛ 12250-210-20 от ЗУБР
пленка самокл.Deluxe 45 см х 2м голография синяя, арт.6026 от DELUXE
Ключ накидной, 24 х 27 мм, желтый цинк СИБРТЕХ
Молоток с гвоздодером Stanley 570гр Graphite (1-51-507)
Заглушка Royal Thermo 3/4″ нар. от ROYAL THERMO
Бур SDS-Plus Bosch 10.0х550х615мм (2.608.596.117)
Трос стальной СИБРТЕХ 47625
полотенцесушитель водяной ENERGY Ideal 1000х500 3/4″”
коронка по бетону UGO LOKS SDS+ 68мм
саморез универсальный 4,0х25мм 70шт от ЕВРОПАРТНЕР
Дрель-шуруповерт Greenworks G24ddk2x (3701507uc) 2акк 24В 2Ач + ЗУ от Greenworks
Болт оцинкованный ЗУБР ГОСТ 7798-70, M16 x 70 мм, 5 кг, кл. пр. 5.8 от ЗУБР
Набор шестигранных ключей угловых с шаром, 9 шт. Stanley 0-69-256
Воспользовались:
21
Армопояс, монолитный пояс
Уроки по LIRA SAPR. Жмите>>>
Армопояс – конструктивный элемент здания, устраиваемый в уровне верха стен, под плитами перекрытия. Назначение армопояса – обеспечение совместной работы конструкций здания при неравномерных деформациях материалов стен. Также арматурный пояс обеспечивает надёжную связь между стенами здания. Обеспечение такой связи необходимо, т. к. кирпичная кладка является анизотропным материалом (тоже самое можно сказать про кладку из газоблоков, пенопблоков, керамзитоблоков и т. д.), который не может одинаково работать на сжатие и растяжение.
Следует чётко различать понятия армопояс (армошов), армокирпичный пояс, монолитный пояс. Армошов представляет собой арматурные стержни, расположенные в один ряд, защищённые слоем ц. п. раствора. Толщина такого армошва (армопояса) как правило достигает 30 мм. Такой конструктивный элемент укладывается поверху стен, под опорой плит перекрытия. Данный вид армопояса следует предусматривать на первом и последнем этаже здания, а также через пять этажей на протяжении всей высоты здания.
Армокирпичный пояс – конструктивное включение в кирпичной кладке из монолитного железобетона. Характерные особенности армокирпичного пояса таковы: устраивается в торцах плит перекрытий и не на всю ширину стены. Между торцами плит перекрытия и по периметру здания устанавливаются арматурные каркасы и обетонируются.
Монолитный железобетонный пояс. Этот конструктивный элемент по конфигурации и расположению напоминает армопояс (армошов), но, в отличие от него, армируется не одним рядом арматурных стрежней, а несколькими рядами, как привило двумя, и имеет высоту 15 см и более. Функциональное преимущество монолитного пояса заключается в распределении нагрузки от плит перекрытия на стены здания, т. е. несущие и ненесущие стены становятся загружены примерно одинаково и, благодаря этому, дают примерно равную нагрузку на фундамент, а также имеют меньшую разницу в деформациях под нагрузкой, чем стены без монолитного пояса
Монолитный пояс очень важно устраивать при строительстве дома из газобетонных блоков. В малоэтажном строительстве на монолитный пояс устанавливается мауэрлат стропильной крыши
Также, помимо равномерного распределения нагрузка между разными стенами, монолитный пояс предохраняет стены от воздействия местного сжатия под опорами плит перекрытий (смятия), это очень актуально при строительстве дома из газобетонных и арболитовых блоков.
Довольно распространённым конструктивным решением является использование монолитного пояса как перемычки над оконным или дверным проёмом. В этом случае монолитный пояс рассчитывается как балка на двух опорах (обычный армопояс работать как перемычка не сможет). Балка в общем случае представляется жёстко защемлённой на концах, однако принятые решения в расчётной схеме нужно ещё обеспечить конструктивно. Если проём находится в середине протяжённой стены, вдоль которой идёт монолитный пояс, то расчётная схема жёстко защемлённой балки будет обеспечена. Однако, если проём расположен слишком близко к краю стены, и имеет большую ширину (примерно 10-15*Н, где Н – высота монолитного пояса), то в этом случае стоит рассчитать его, как шарнирно опертую балку. Жёстко закрепить монолитный пояс в кирпичной кладке конечно можно, но это потребует ряда конструктивных расчётов и конструктивных мероприятий при строительстве, так что лучше для усиления монолитного пояса установить по его граням металлические швеллеры над проёмом, которые, кстати, послужат и несъёмной опалубкой.
В общем случае расчёт армопояса выполняется на действие нагрузок от неравномерных осадок здания. Арматурный пояс должен предотвратить поворот одной части здания относительно другой или её параллельно смещение при неравномерных осадках.
При устройстве арматурных и монолитных поясов на кирпичных стенах возникает вопрос об устройстве вентиляционных каналов, которые будут пересекать армопояс насквозь. Такие решения очень распространены в практике проектирования, так что при сохранении целостности рабочей арматуры (или части продольных стержней) в месте устройства вентканала, работа арматурного пояса не будет нарушена.
Полезные советы при заливке армопояса
- Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
- В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
- Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.
Виды армопояса
1. Ростверк
Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).
Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.
Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором.
2. Цокольный
В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.
Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм.
Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;
3. Межэтажный
Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок.
Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом.
4. Разгрузочный
Данный пояс выполняет 3 основные функции:
1) разделяет нагрузки от стропильной системы и крыши,
2) дает возможность надежно закрепить мауэрлат,
3) выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы.
Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.
Армопояс в доме под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий
Многие ошибочно считают, что армопояс в доме лишний элемент строения, а соответственно и возводить его нет никакого смысла. Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.
Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса в доме.
На заметку! Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве. Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей. Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.
