Заливка бетона
После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.
Видео описание
Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:
Советы для создания армопояса
Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:
- Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
- Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
- В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

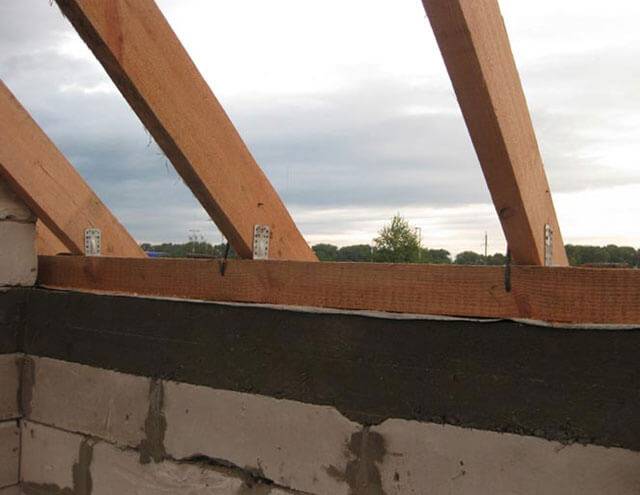

Установка мауэрлата на газобетонные блоки без армирования
Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).
Видео описание
Целесообразность использования армопояса или его отсутствия описывается в следующем видео:
Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:
- Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
- Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
- Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
- Крепёжный элемент забивают до упора шайбы под гайкой.
- Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.
Видео описание
Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:
Использование химических анкеров
Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:
- Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
- С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

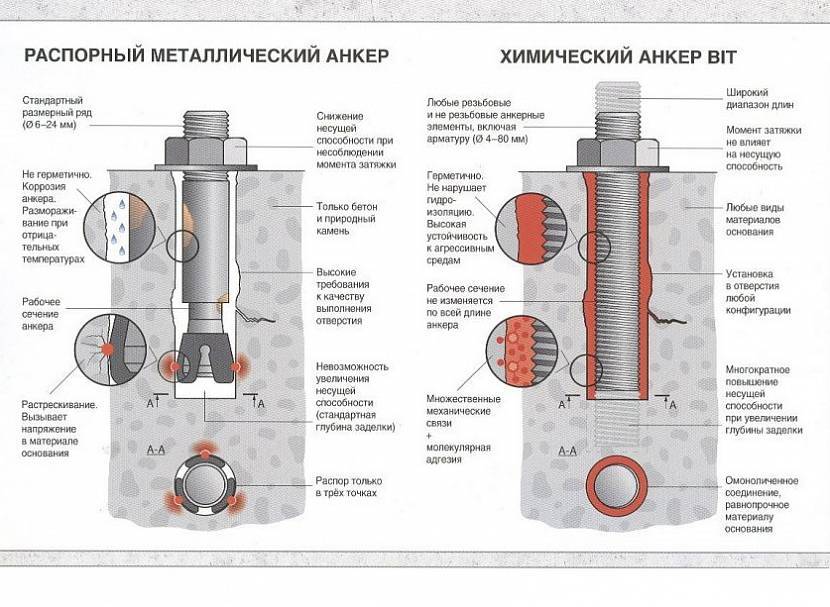

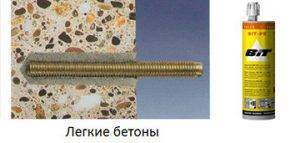

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru
Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.
Коротко о главном
Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.
Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.
Армирование монолитного пояса
В усилении конструкции используется металлическая арматура, размер которой подбирается в зависимости от параметров перекрытия. Обычно для укрепления пролета над фундаментом применяется стержень с большим диаметром. Стандартный же диаметр составляет 12 мм. Две линии таких прутьев используются в связке со стенами. Обычно монтаж выполняется по лестничной конфигурации. То есть элементы внедряются наискосок с шагом в 100 см. Для нижних уровней с тем же фундаментом используют четыре контура стержней. В монолитный пояс арматура внедряется не по отдельности, а в виде сформированного прямоугольника. Для этого случая и потребуется сварочный аппарат, хотя можно ограничиться и обвязкой. Также в современных домах используют стеклопластиковую арматуру, которая отличается меньшим весом и в целом размерами, сохраняя при этом те же показатели прочности. Вполне можно предпочесть и этот вариант армирования, но стоит он дороже. Если есть сомнения в несущих способностях устроенного фундамента, то этот вариант себя оправдает даже с учетом завышенной сметы, поскольку пластиковая арматура сократит нагрузки на основу.

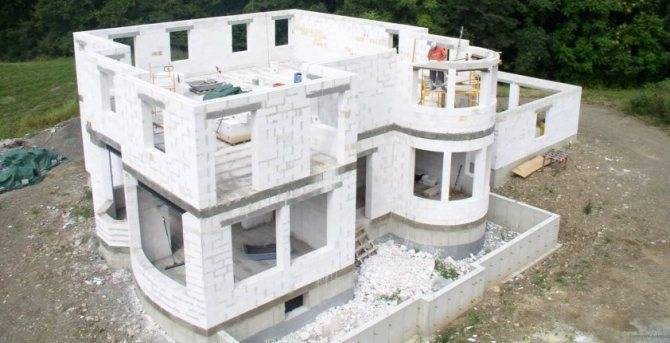

Где нужен армопояс?
Газобетон – сравнительно недорогой стройматериал. Необходимость в обустройстве армопоясов значительно удорожает строительство дома, но пренебрегать ими не стоит. Уменьшение количества или толщины таких линий жесткости чревато быстрым появлением трещин и снижением срока эксплуатации здания.

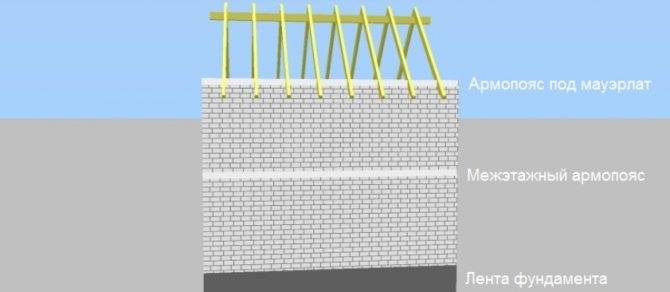

В основном сейсмопояс при строительстве дома из газобетона обустраивается в таких зонах:
- в фундаменте
- под межэтажным перекрытием
- под мауэрлатом

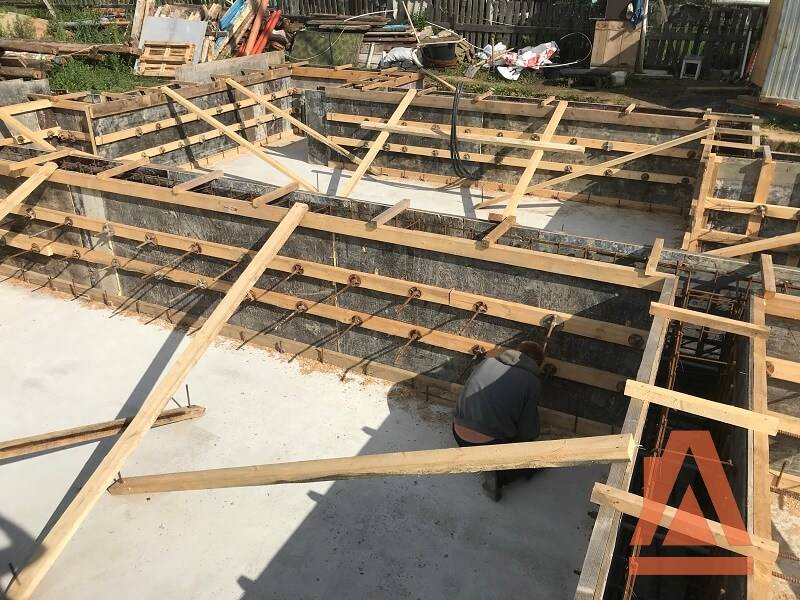

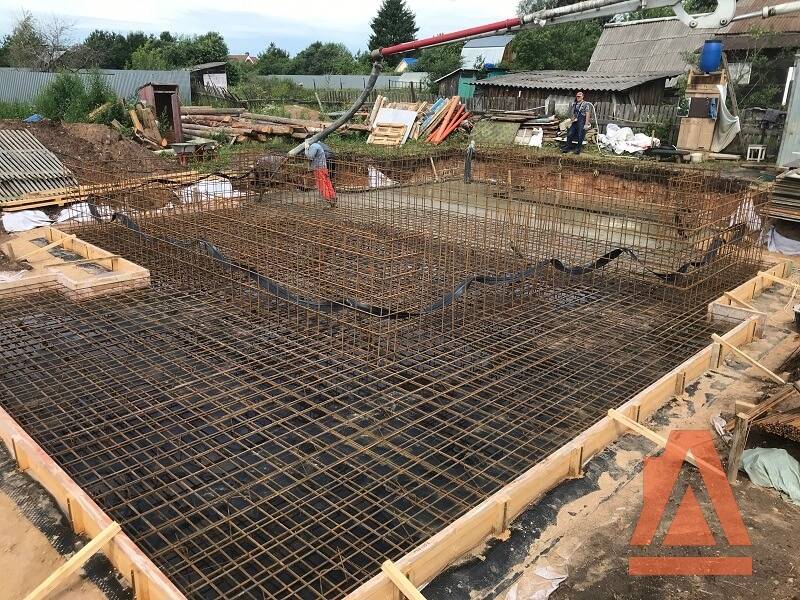

Создание армопояса обычно входит в стандартный план заливки ленточного или свайного фундаментов, верхняя часть которых состоит из прутьев и бетона.
Важно! На пучинистых грунтах или при риске затопления количество прутьев в каркасе увеличивается вдвое. Допустимо вместо одной арматурной сетки использовать две
Под фундамент из блоков или бутобетона требуется подложка. Такой армопояс изготавливается толщиной в 50 см и шире основного фундамента на 15-20 см с каждой стороны. В этом случае и при наличии цокольного этажа следующий армопояс приходится на первый ряд стеновой кладки. Строительство этих зон перераспределения нагрузки обязательно. Специалисты исключают вариант экономии за счет отсутствия нижнего пояса. Усиление цокольного элемента также не принесет значительного эффекта.
Следующая линия жесткости – армопояс на стены из газобетона. Используется при строительстве двухэтажного дома. Плиты межэтажного перекрытия крепятся к монолитному поясу. Количество и толщина прутьев арматуры зависит от веса перекрытия. Под бетонные конструкции вяжется квадрат, под деревянное перекрытие достаточно треугольника.
Завершающий слой выполняется под мауэрлат. Во время заливки по длине армопояса крепятся анкеры. Длина выступающей части шпильки должна соответствовать толщине бруса плюс место для шайбы с гайкой.

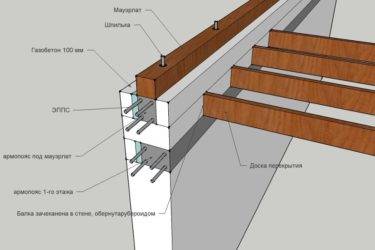

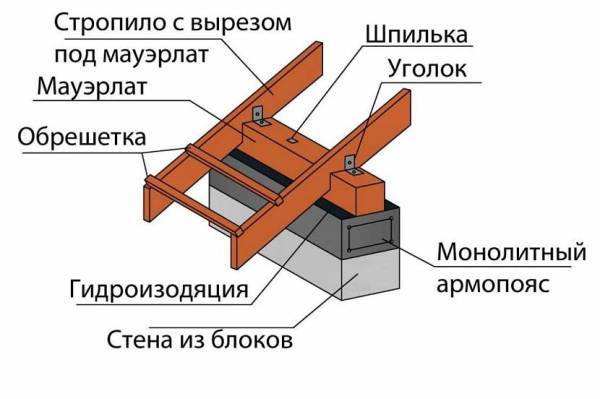

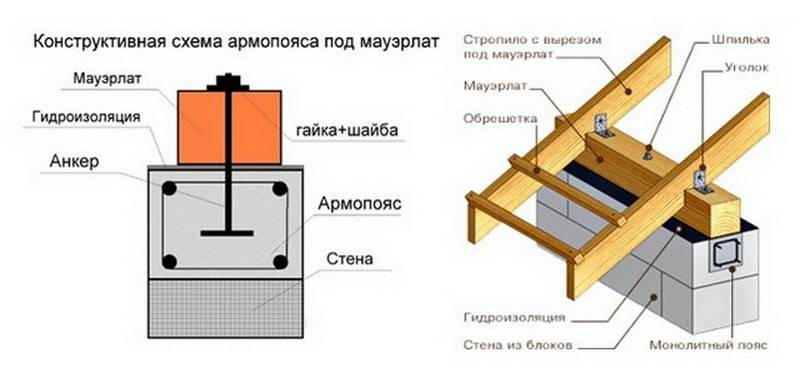

Полностью конструкция перехода между стеной и крышей выглядит так:
- Армопояс на газобетоне со шпильками
- Гидроизоляция.
- Мауэрлат.
В брусьях необходимо просверлить отверстия в местах вывода прутьев наружу. При этом газобетонный блок не разрушится под анкером, как это было бы без ребер жесткости, а шпильки с гайками удержат брус без дополнительной обвязки.
При нормальных погодных условиях строительство можно продолжать через 4-5 дней. В чрезмерно жаркую погоду бетон стоит чаще смачивать водой или накрыть пленкой, чтобы избежать появления трещин.
Не экономьте на качестве и количестве армопоясов. С правильными поясами жесткости, газобетонный дом успешно выдержит вес перекрытий, перепады температуры, небольшие сезонные деформации почвы и прослужит не менее 100 лет.
СКИДКА 10% от цены! Блок газобетонный для малоэтажного строительства YTONG, U-образный, пл.
Блок газобетонный для малоэтажного строительства Bonolit, U-образный, плотностью D500, шир.
Блок газобетонный для малоэтажного строительства ЕЗСМ, U-образный, плотностью D500, ширино.
Предназначен для первичного выравнивания полов, горизонтальных бетонных и цементно-песчаны.

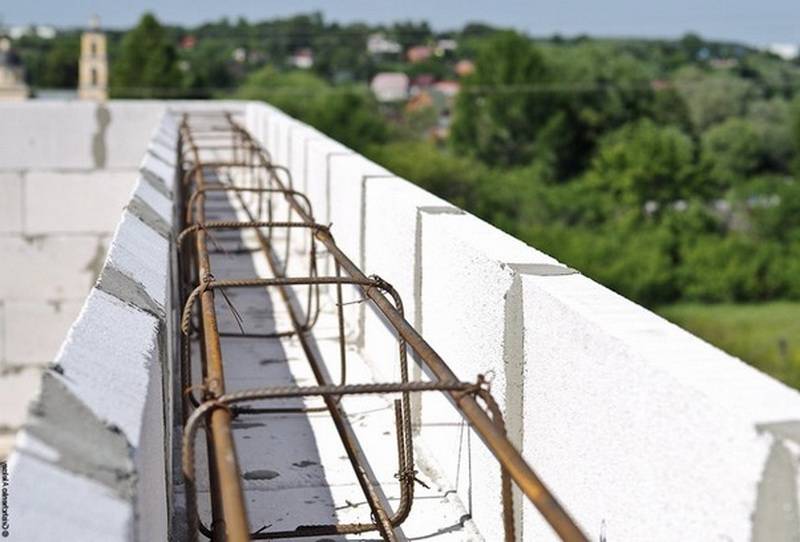

Армопояс в доме из газобетона Что такое армопояс и зачем он нужен в доме из газобетона? Рассматриваем технологию строительства дома из газобетонных блоков.
Армопояс для стен дома из газобетона
Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:
- Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
- Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
- Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
- Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.
Размеры армопояса
Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.
По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.
Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.
Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.
Армирование бетонного пояса
Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.
Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.
Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном
Когда можно обойтись без армопояса пояса
Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:
- Фундамент расположен на прочной скальной породе.
- Стены дома возводятся из кирпича.
Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.
В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.
Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.
Как залить армопояс бетоном правильно
При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.
При выполнении заливки требуется соблюдать следующие правила:
- Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
- Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.
Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.
Подбор материала и расчет параметров
При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия
Влажность приобретаемой древесины должна быть не выше 8%.
Мауэрлат изготавливают из деревянного прямоугольного профиля размером:
- 80 х 180 мм;
- 100 х 150 мм;
- 100 х 100 мм;
- 150 х 150 мм;
- 200 х 200 мм.
На выбор сечения бруса влияют следующие факторы:
- этажность и наружные размеры здания;
- особенности конструкции (число скатов, наличие мансарды и др.);
- материал кровельного покрытия;
- климатические условия региона.
Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

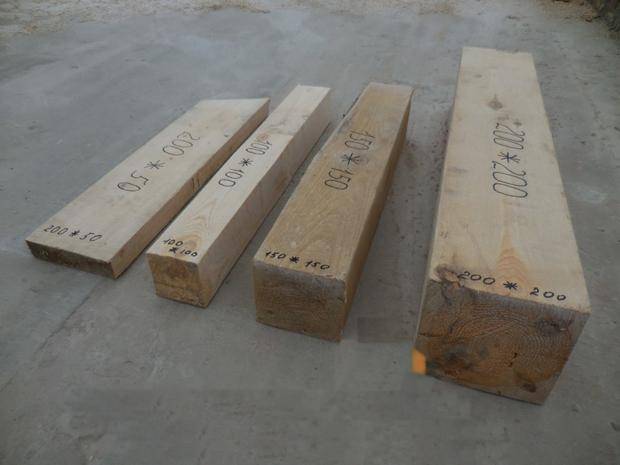

Размеры деревянных брусьев.
Расчет массы используемого бруса производится следующим образом:
- Определяем площадь сечения — умножаем ширину на высоту.
- Полученное значение умножаем на периметр — получаем объем материала.
- Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.
Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.
При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.
Варианты изготовления армопояса
Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.
Использование готовых блоков

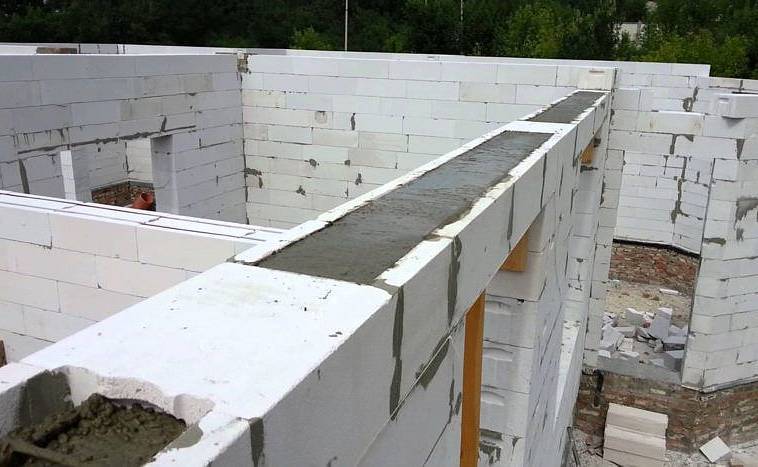

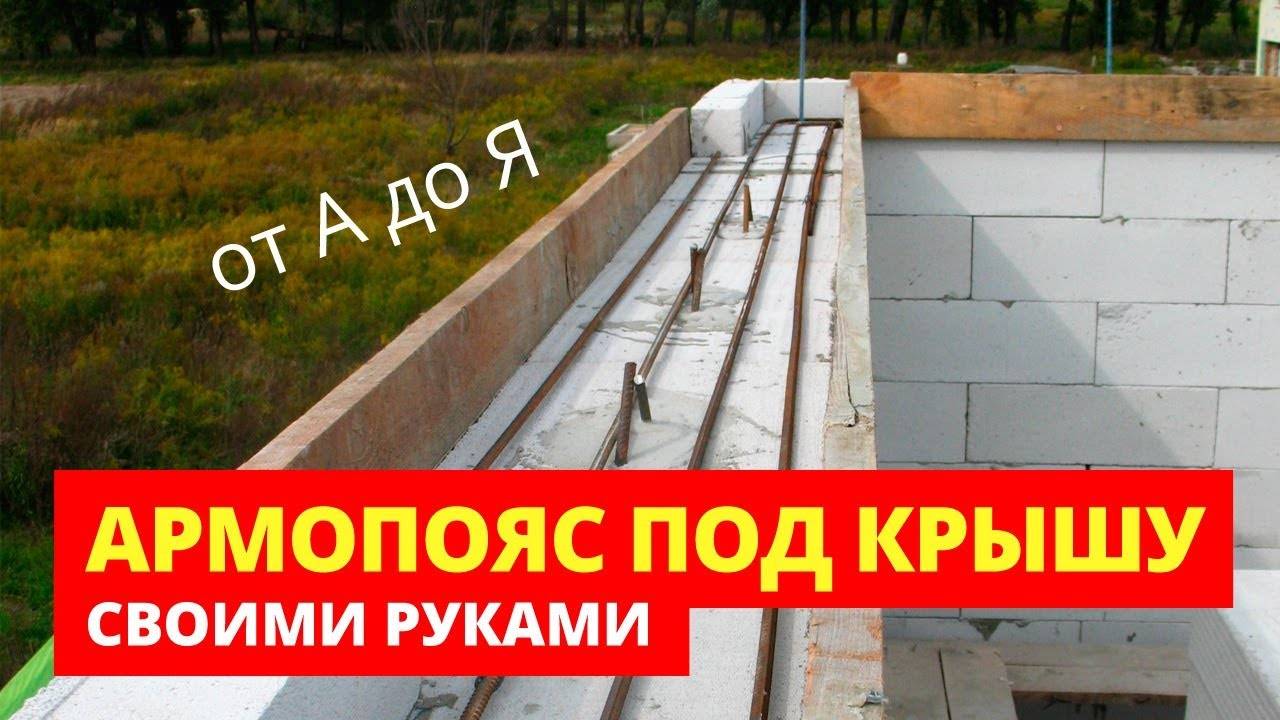

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.
Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.
Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).
Использование доборных блоков

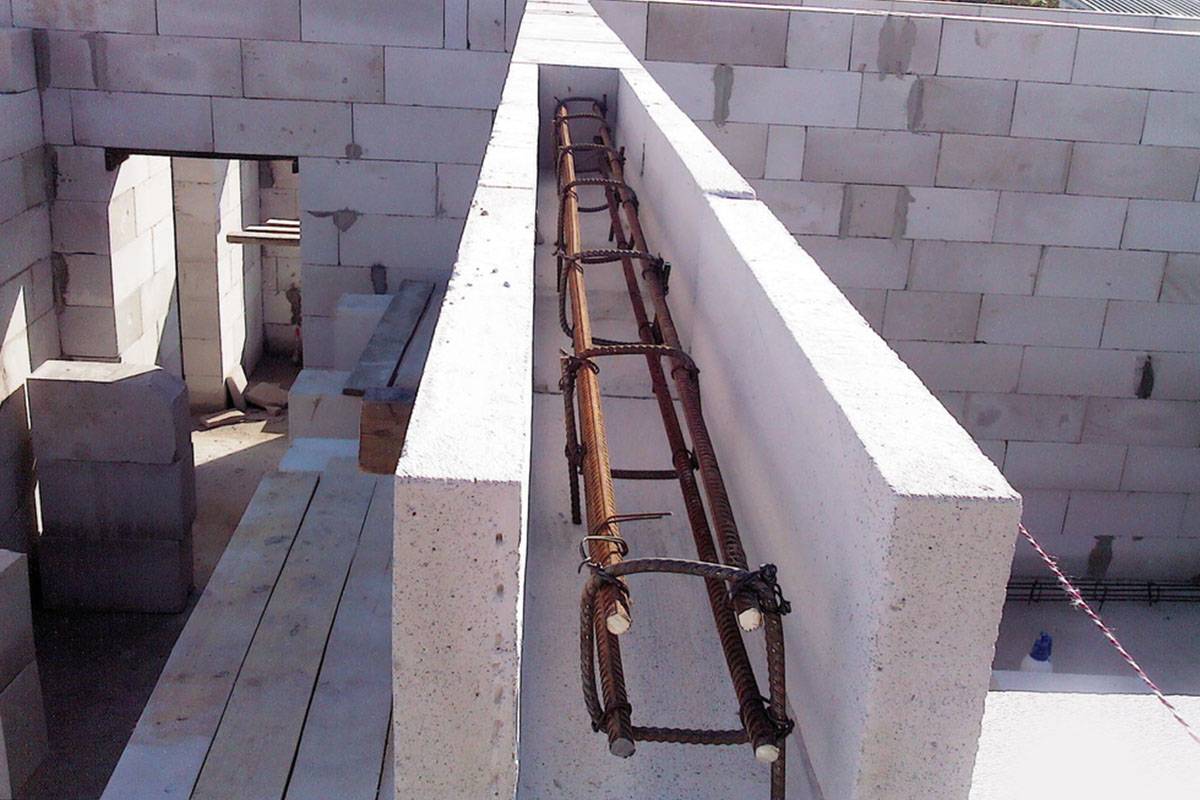

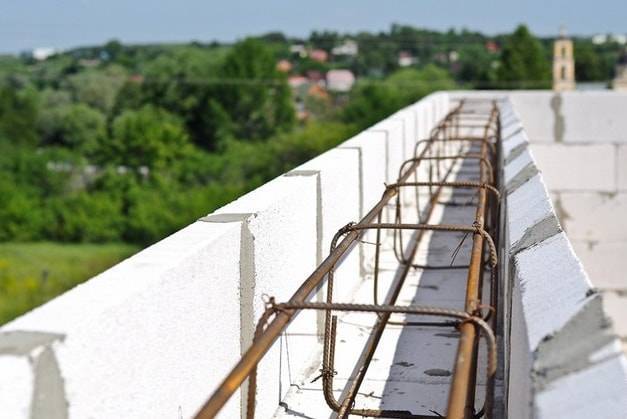

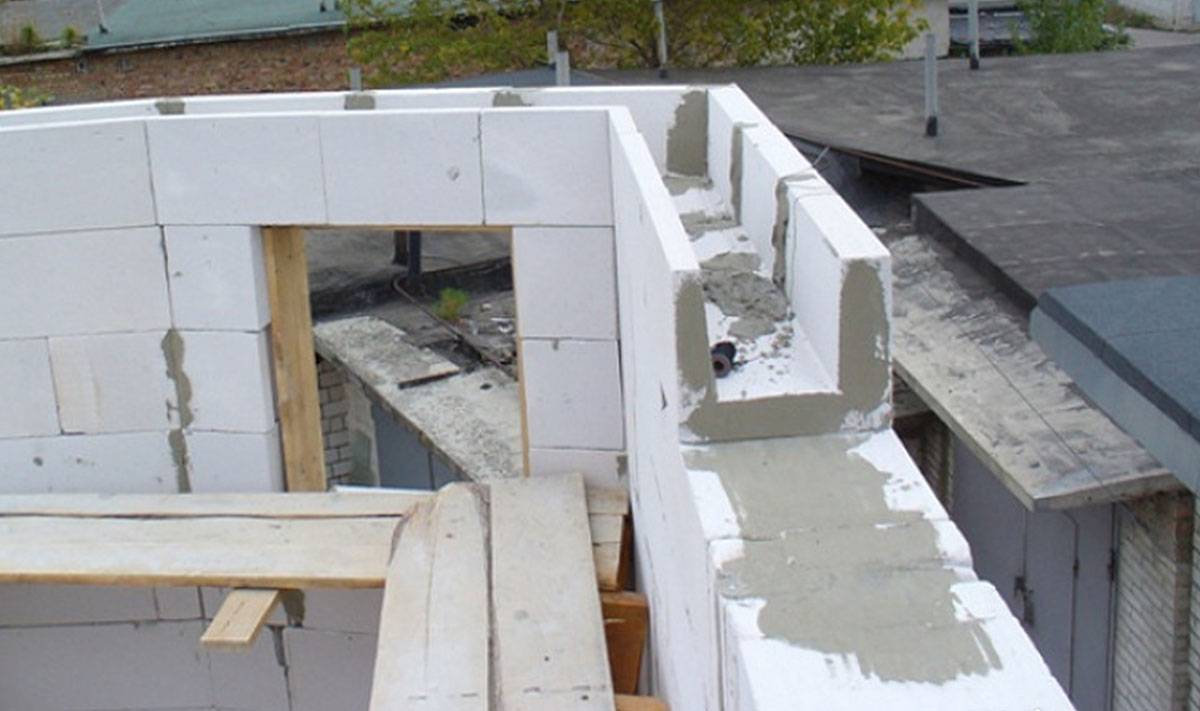

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.
Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.
Вариант с односторонним доборным блоком
Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.
В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

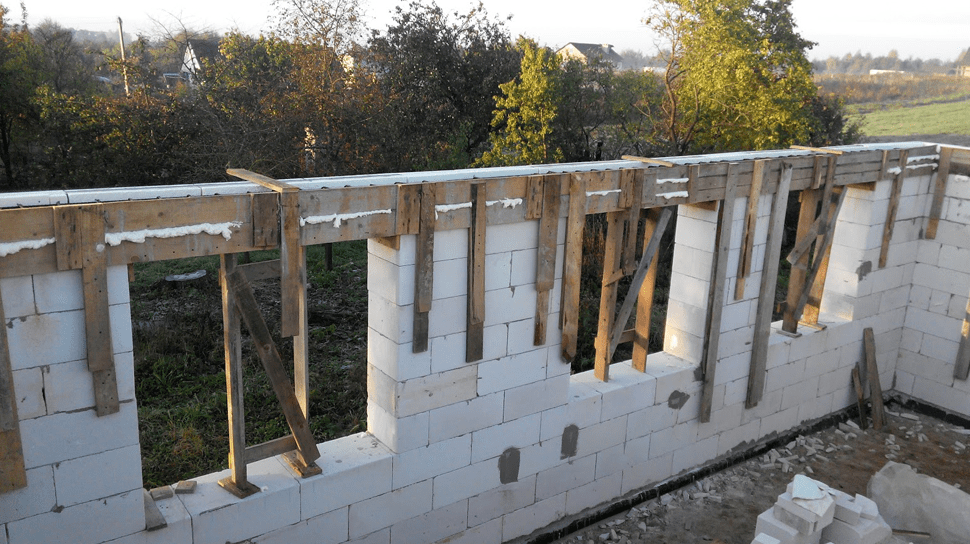

Применение двухсторонней опалубки
Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.
Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

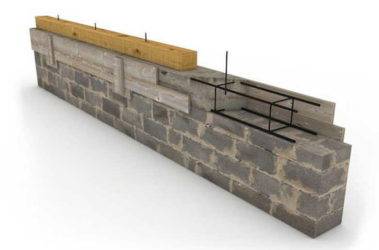

Армирующий пояс под мауэрлат
Устройство армопояса в доме из газобетона может выполняться под мауэрлат.
Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.
До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.
Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

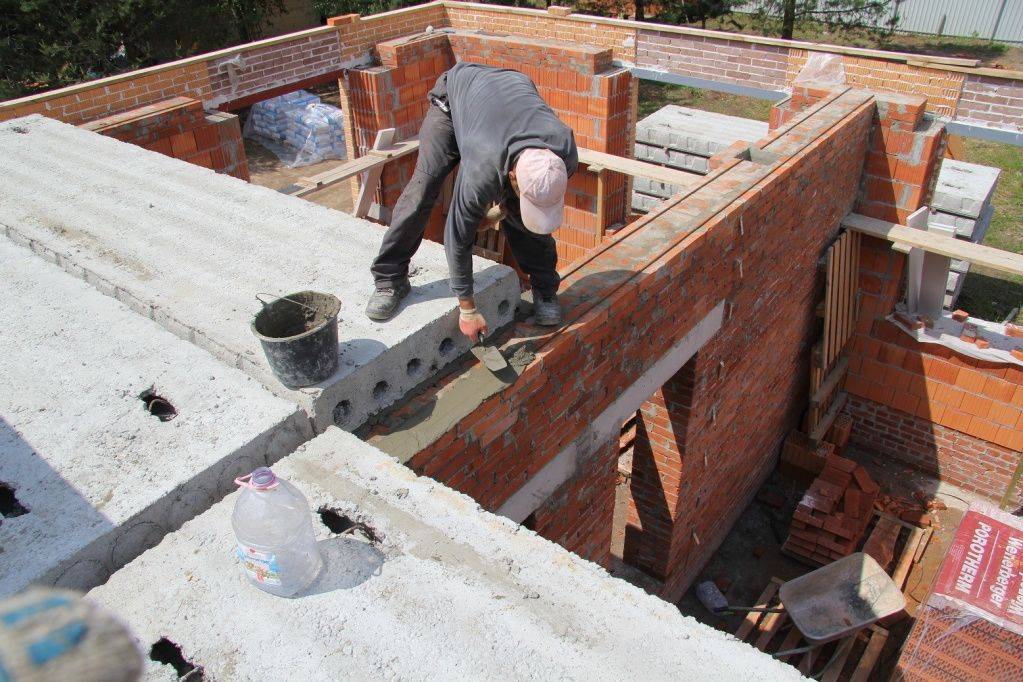

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.
Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.
Сооружение армирующего пояса

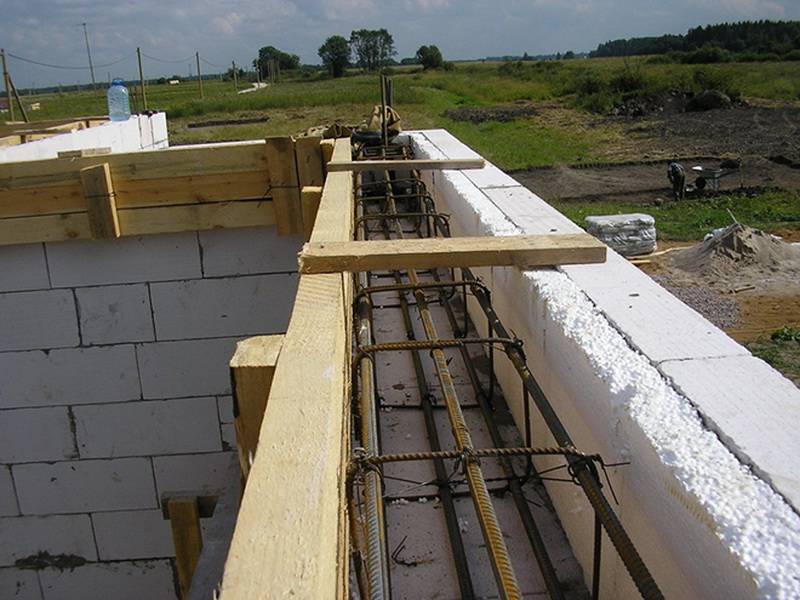

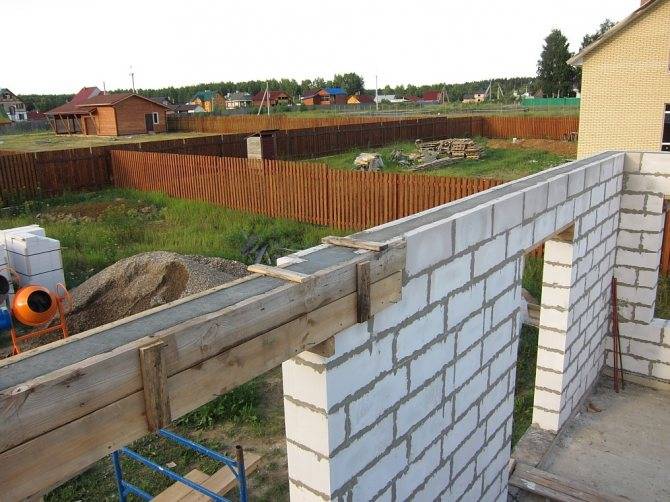

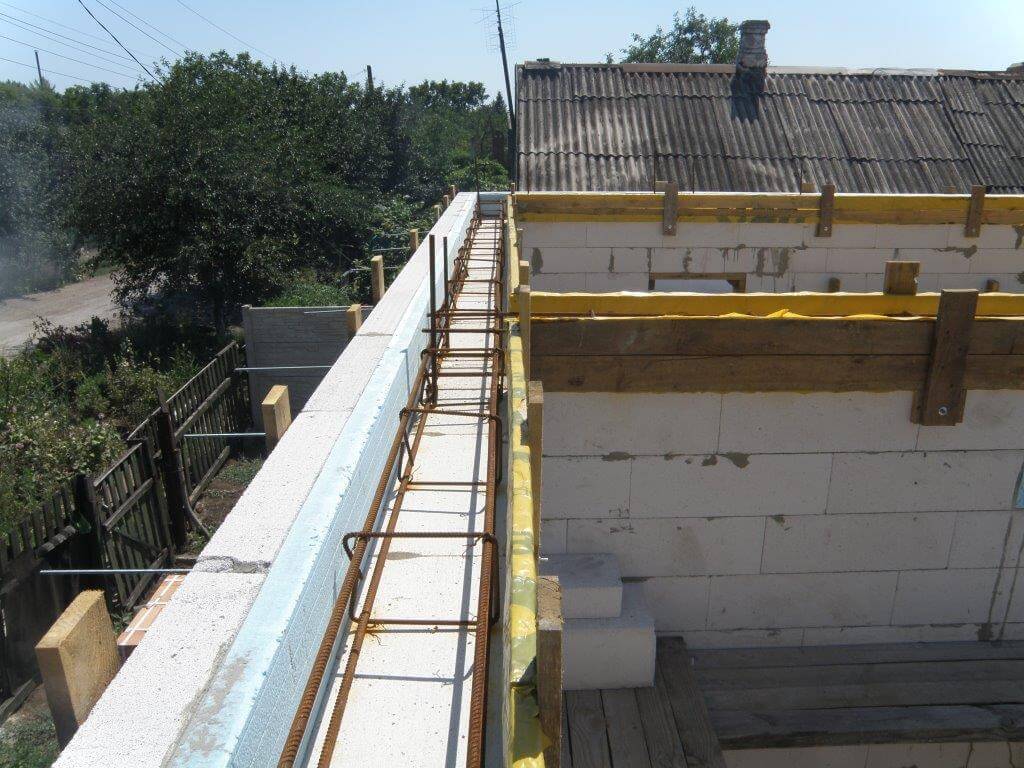

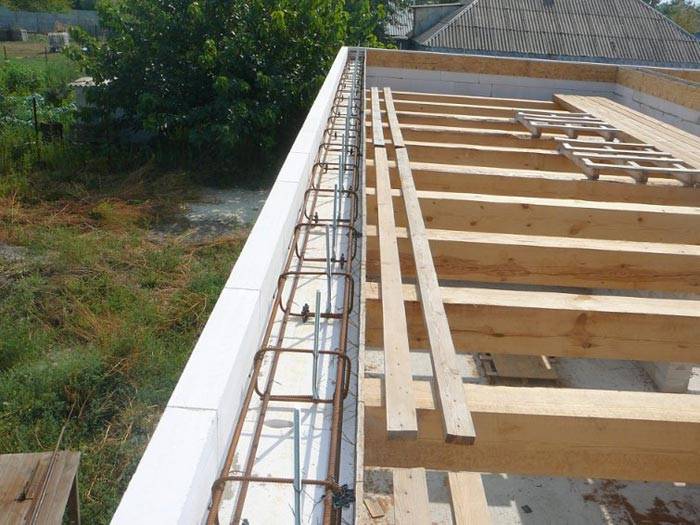

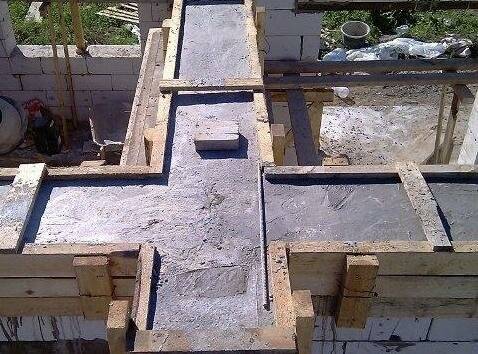

Монтаж опалубки, укладка металлического каркаса
Для этого формируется опалубок, который следует использовать для заливки армирующегося пояса, к которому в дальнейшем будет крепиться брус.
Монтируя опалубок, необходимо следить, чтобы его верхний край находился строго по горизонтали. Это легко проверяется с помощью строительного уровня или ватерпаса.

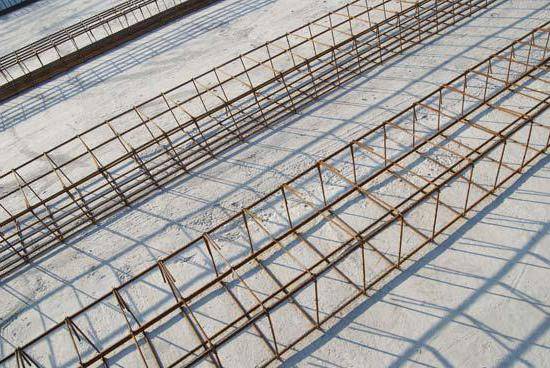

Затем внутрь опалубки кладется арматурный каркас, в продольной части которого должно быть не меньше 4 прутьев арматуры, диаметром от 1,2 см.
Пересекающиеся части из прутьев арматуры или проволоки, диаметром 8 мм, должны соединять продольную арматуру через каждые 25 см.
Обычно в поперечном сечении такой каркас являет собой квадрат, а иногда прямоугольник. Можно прибегнуть к услугам предприятий, сваривающих любые каркасы с помощью точечной контактной сварки, если на это нет времени.
Укладывая арматурный каркас, учитывайте, что минимальная толщина бетона от арматуры должна быть не меньше 5 см. По бокам это без проблем регулируется правильной укладкой каркаса, а внизу необходимо сделать подставки из битого кирпича или же подложить деревянные доски.
Но в идеале использовать специальные опоры из пластика требуемой высоты, которые можно найти в любом строительном магазине.
Завершив укладку каркаса, следует закрепить опалубку таким образом, чтобы ее не расперло от тяжелого бетона, а сделать это можно так:
- монтируя опалубку, ее нижнюю и верхнюю части скрепляют деревянными брусочками. После застывания бетона, верхние доски демонтируются, а нижние остаются;
- опалубка может крепится с помощью особенных диагональных упоров, которые один концом упираются в опалубку, а другим опираются на горизонтальную поверхность;
- изготавливая многоразовую опалубку из ОСП (ориентированно-стружечной плиты) для их скрепления используют резьбовые шпильки.
На противоположных сторонах листов опалубки недалеко друг от друга делаются отверстия, диаметром в 12,5 мм. Туда же прокладывается пластмассовая трубка, которая по длине должна быть равна ширине будущего армопояса.
После этого, через отверстия пропускается резьбовая шпилька диаметром 12 мм, которую нужно будет стянуть гайками с крупными шайбами. После застывания бетона, они вытаскиваются, а листы демонтируются. Что же касается трубок, их можно оставить в бетоне, поскольку стоят они копейки.

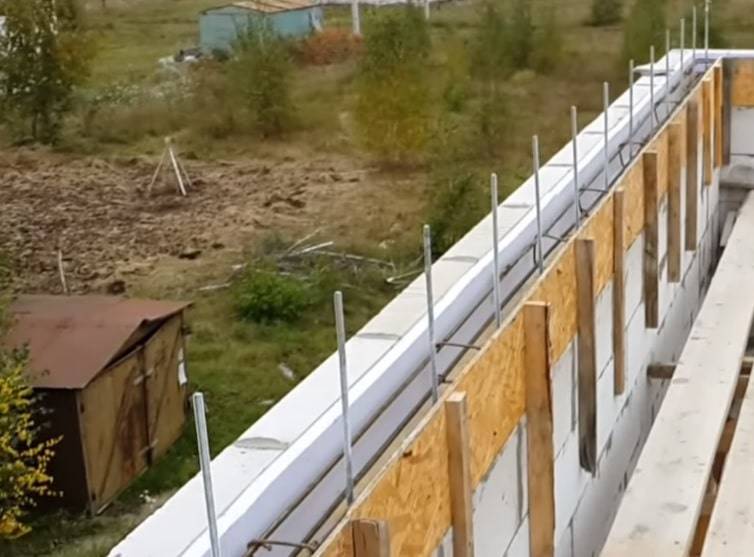

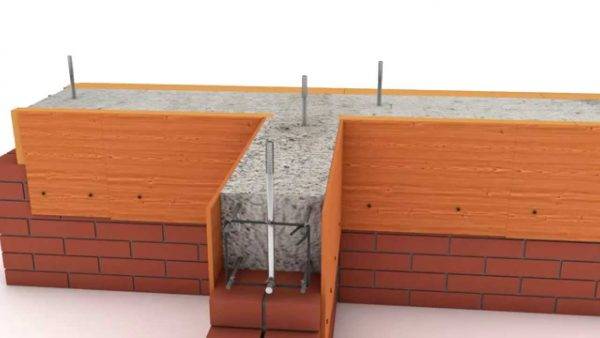

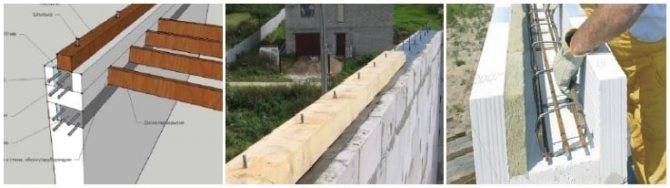

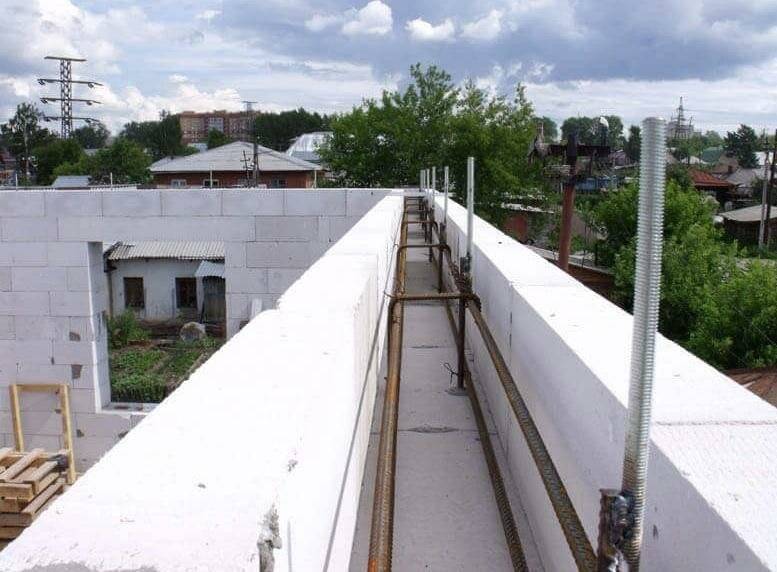

Установка закладных резьбовых шпилек
Проверив правильность установки опалубки, следует установить крепежные детали, на которых будет держаться мауэрлат. Рекомендуется это делать с помощью резьбовых шпилек, крепящихся к металлическому каркасу.
Они должны быть с крупными шайбами и гайками, и диаметром чуть больше сантиметра, а длина была такой, чтобы один конец был хорошо зафиксирован на каркасе каркасу, в то время, как другой выступал на несколько сантиметров над уже смонтированным мауэрлатом.
Там, где на мауэрлат не опираются стропила, необходима установка шпилек. Как минимум одна шпилька должна быть между ногами стропил, при этом расстояние между креплениями не должно превышать одного метра. На арматурном каркасе сделайте разметку мелом, а выравнивание производите по линии, сделанной с помощью шнура, натянутого по осевой линии.
С помощью вязальной проволоки шпильки крепятся строго по вертикали к арматурному каркасу.

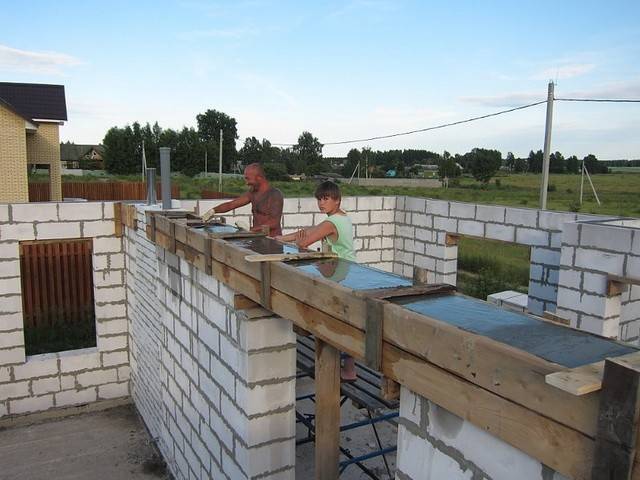

Заливка армирующего пояса бетоном
Для придания армопоясу максимальной прочности, все должно быть сделано за один раз. Для этих целей рекомендуется использовать бетон марки не ниже М200. С учетом предстоящего объема работ лучше всего остановиться на использовании готового бетона, что можно заливать с помощью бетононасоса прямо в опалубку.
Если же такая возможность отсутствует, то бетон можно сделать и самостоятельно. Конечно, без бетономешалки и помощников тут не обойтись.
Чтобы приготовить бетон требуемой марки, необходимо использовать:
- цемент марки М400 1 часть;
- щебень 4,8 части;
- мытый песок 3 части.
Когда бетон будет залит, в нем могут появиться пузыри (воздушные полости), которые сказываются на прочности конструкции. Чтобы их удалить, следует использовать специальный вибратор, но если его под рукой нет, то нужно потыкать его по всему объему куском арматуры.
Кстати, для большей эффективности стоит использовать пластификаторы, которые повышают подвижность смеси и снижают составляющую воды. В результате армопояс быстрее застывает и становиться прочнее.
Разновидности крепления

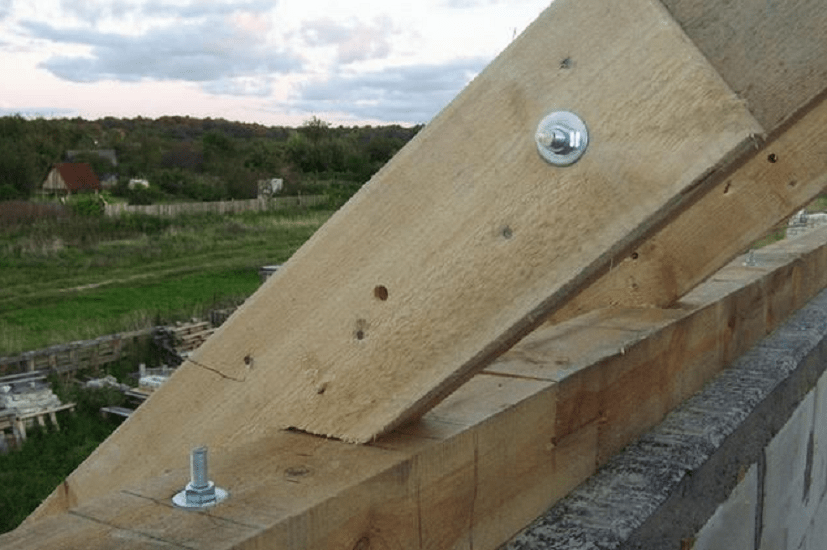

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

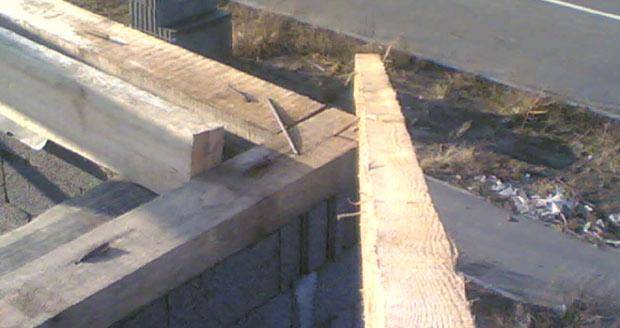

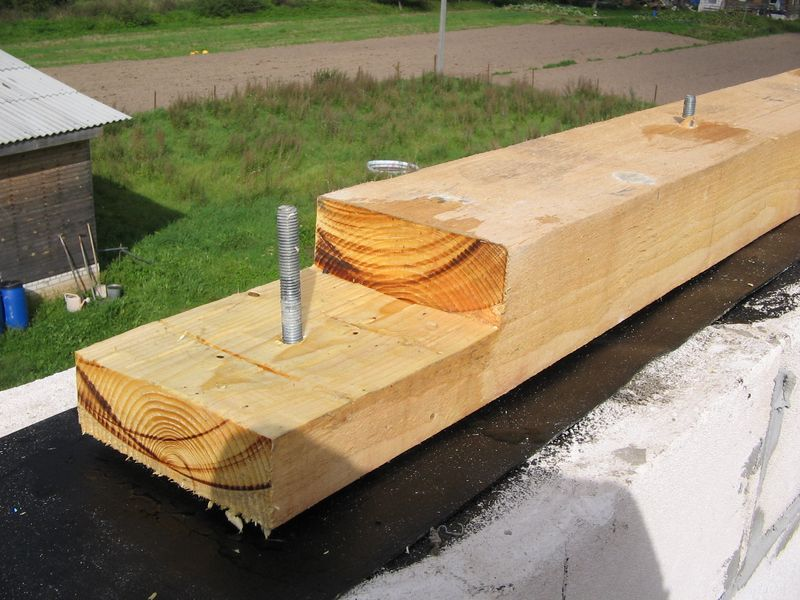

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.
Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

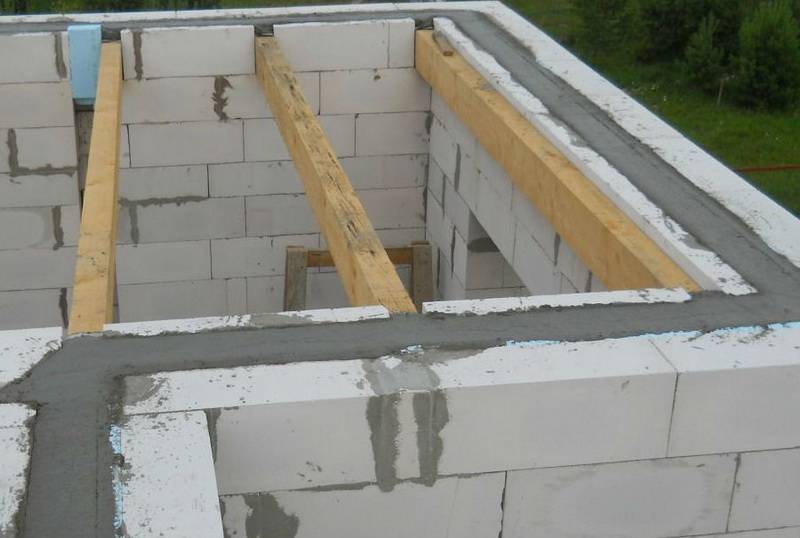

Мауэрлат на газобетон без армопояса
Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:
- анкерами (химическим и стальным);
- проволочными хомутами;
- металлическими шпильками;
- коваными скобами.

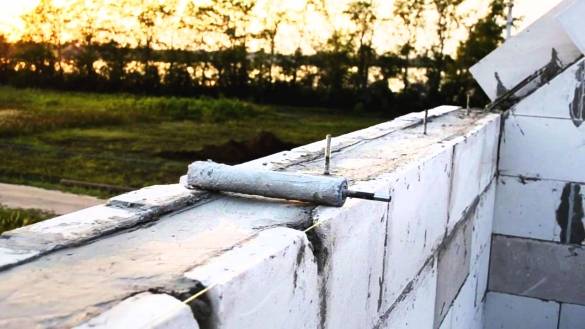

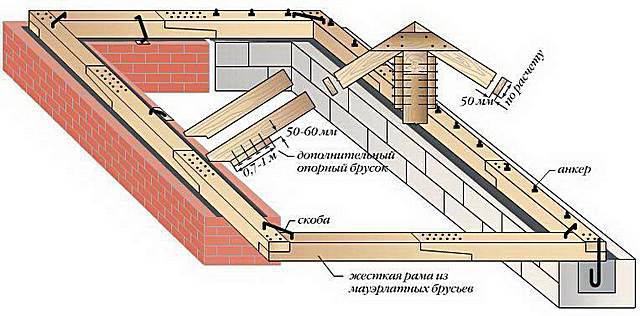

Схема крепления без армопояса.
Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.
Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.
Крепление стальной проволокой

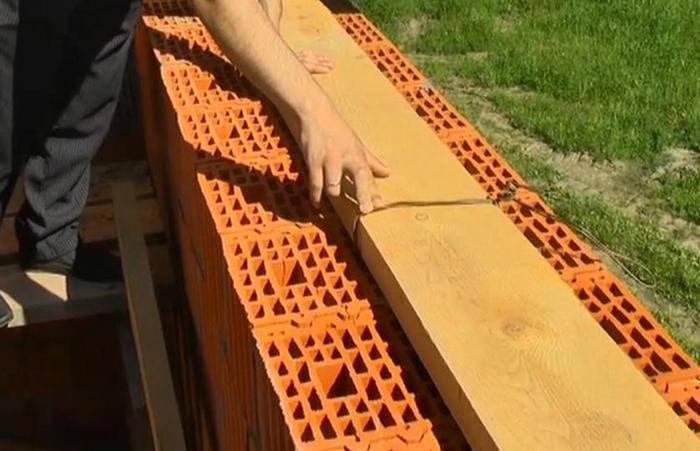

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.
Применение проволоки для крепления.
Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.
Крепление анкерными болтами
Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

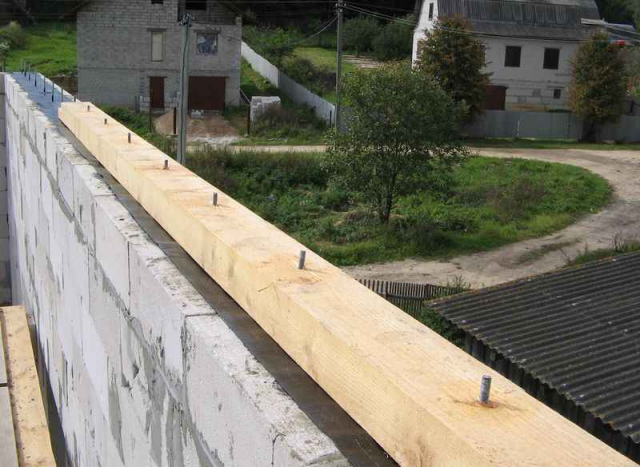

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.
В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.
Химический анкер
Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.
Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.
Крепление химическим анкером.
Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.
После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.
В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.
Технология установки
Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.
Создание опалубки и укладка арматуры
Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.
В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.
Укладка каркаса предусматривает соблюдение определенных правил:
- Толщина бетона от каркаса до опалубки не меньше 5 см;
- Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.
Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона
Это можно выполнить различными методами:
- При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
- Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
- Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.
Установка крепежных элементов для мауэрлата
После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.
Установка шпилек производится с учетом:
- Между двумя стропилами есть минимум одна шпилька;
- Максимальный шаг установки – не более 1 метра.
Заливка цементным раствором

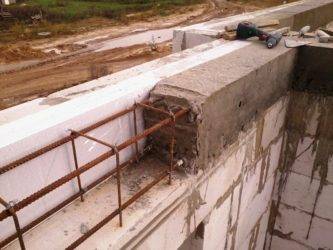

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.
Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:
- 1 часть цемента М400;
- 3 части промытого песка и столько же щебня.
Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.
Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.
После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.
Монтаж мауэрлата
Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.
Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:
- Брус мауэрлата обрабатывается антисептиками;
- Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
- Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

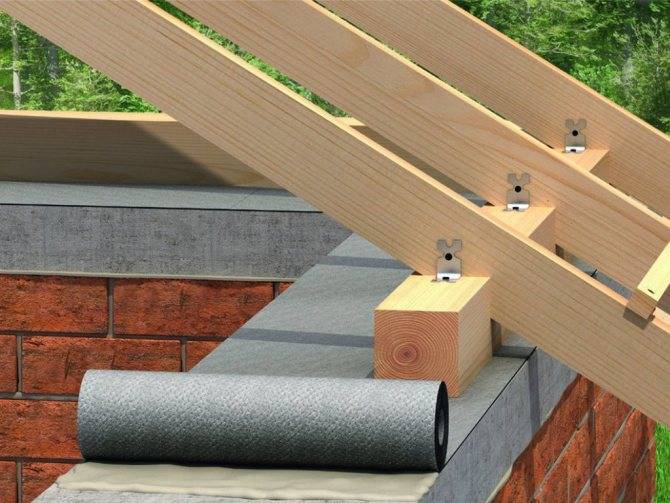

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

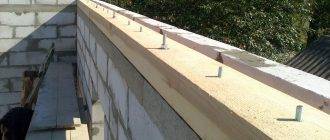

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.
Функциональное назначение мауэрлата
Сильный ливень, порывы ветра, слой снега — все это создает дополнительные нагрузки на каркас здания.

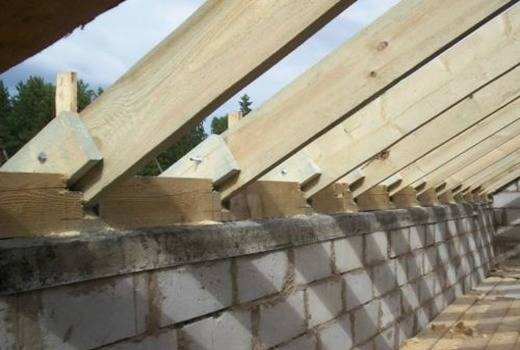

Брусья, уложенные по всему периметру здания в связке со стропилами, обеспечивают устойчивую и прочную структуру, служащую основой для любого кровельного покрытия.
Мауэрлат удерживает стропильную систему от смещения.
Мауэрлат изготавливают из древесины хвойных пород, кроме случаев, когда обрешетка крыши выполнена из металлических конструкций. Тогда для обвязки наружных стен применяются стальные профили (уголок, швеллер и др.).

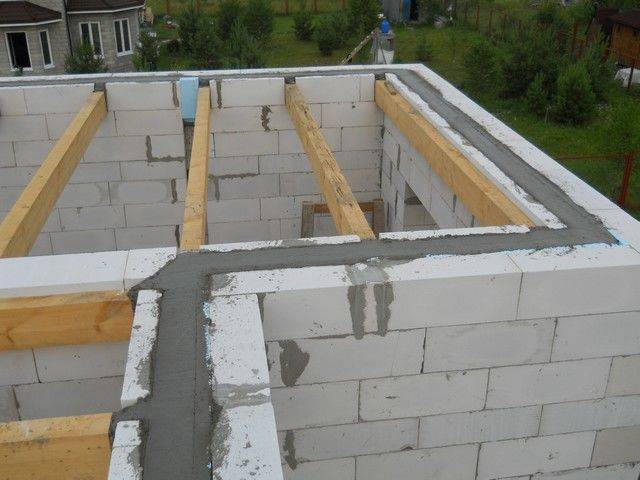

Помимо своего основного назначения — крепления кровли и распределения нагрузки на остов здания, — обвязка может выполнять функции монолитного пояса. При строительстве одноэтажного дома допускается установка бруса по внутреннему краю стены прямо на газобетонные блоки, без устройства армопояса. В этой ситуации мауэрлат служит еще и главным связующим элементом для наружных ограждающих конструкций.
Функциональное назначение мауэрлата
Сильный ливень, порывы ветра, слой снега — все это создает дополнительные нагрузки на каркас здания.
Брусья, уложенные по всему периметру здания в связке со стропилами, обеспечивают устойчивую и прочную структуру, служащую основой для любого кровельного покрытия.
Мауэрлат удерживает стропильную систему от смещения.
Мауэрлат изготавливают из древесины хвойных пород, кроме случаев, когда обрешетка крыши выполнена из металлических конструкций. Тогда для обвязки наружных стен применяются стальные профили (уголок, швеллер и др.).
Помимо своего основного назначения — крепления кровли и распределения нагрузки на остов здания, — обвязка может выполнять функции монолитного пояса. При строительстве одноэтажного дома допускается установка бруса по внутреннему краю стены прямо на газобетонные блоки, без устройства армопояса. В этой ситуации мауэрлат служит еще и главным связующим элементом для наружных ограждающих конструкций.
