Автоматические секционные ворота: плюсы и минусы

Виды

DoorHan выпускает целый ряд бытовых гаражных конструкций, имеющих свои уникальные характеристики и функционал.

Четыре основных вида этой продукции:

• секционные;
• откатные;
• распашные;
• рулонные.

Все типы делятся на определенные модели, каждая из которых совершенно индивидуальна.

Одним из самых популярных в России является первый вариант – автоматические секционные ворота для гаража.

Они имеют две основные категории в зависимости от способа подъема:

• конструкции с пружинами растяжения;
• с торсионным механизмом.

Главное различие двух этих разновидностей в том, что первые поднимают и опускают полотно ворот при помощи системы «пружина в пружине». Этот метод давно зарекомендовал себя как максимально эффективный и безопасный. В случае растяжения или разрыва одного участка пружины, на его место становится другая. Это не позволяет полотну ворот упасть.

Второй вариант основан на установке механизма с задней торсионной пружиной. Это позволяет устанавливать гаражные секционные ворота даже в помещения, в которых притолока составляет не более 150 мм. Торсионный механизм рассчитан на 25 000 подъемов и опусканий. Имеет очень прочную конструкцию, которая обеспечивает эффективную и удобную долговечную эксплуатацию.

В дополнение к базовой комплектации можно приобрести механические средства открывания ворот на случай, если отключили электричество или имеются неполадки в автоматической системе.

Материал

Продукция компании DoorHan радует обилием материалов, из которых изготавливаются ворота. Стандартным для российского завода-производителя является создание конструкций из сэндвич-панелей. Для откатных и распашных ворот характерны такие материалы, как профлист, «стальной сэндвич» и кованое железо.

Размеры

В отличие от прочих современных производителей гаражных конструкций DoorHan позволяет выбрать необходимый размер ворот согласно имеющейся таблице. Так, диапазон ширины конструкции колеблется в пределах от 2 до 6 тысяч мм. А высота составляет: минимум – 1 800 мм, максимум – 3 500 мм. Однако производитель оставляет за покупателем право вносить изменения в стандартные размеры, предоставляя возможность делать гаражные ворота под индивидуальный заказ.

Цвета

Цветовая гамма конструкций для гаража в основном зависит от материала, из которого они изготовлены. Существует небольшое разнообразие стандартных цветов: белый, серый, бежевый, зеленый, красный и так далее. А также имитация деревянной поверхности: золотой дуб и венге.

Существует интересное дополнение к стандартным фактурам металлических ворот – декорирование полотна гаражных ворот алюминиевыми молдингами. Последовательность и месторасположения этих дополнительных декоров создает некое подобие орнамента или узора.

Итак, определившись с видом, цветом, размером и фактурой будущих гаражных ворот, можно приступать к установке конструкции DoorHan своими руками.

Преимущества

Автоматические секционные ворота очень надежны. Они подходят для самых разных условий эксплуатаций, в том числе и для мест, где ограничено пространство. Такие конструкции замечательно защитят помещение в холодное время года, они будут способствовать поддержанию оптимального микроклимата. В жару панели не будут слишком сильно нагреваться снаружи. Владельцу секционных гаражных конструкций не нужно зимой тратить силы на то, чтобы расчистить снег у ворот.

Что касается установки секционных ворот своими руками, то справиться с ней вполне можно. Однако нужно будет запастись терпением, упорством, а также учитывать все рекомендации, которые указаны в заводской инструкции.

Среди минусов автоматических секционных ворот потребители обычно выделяют только достаточно высокую цену. Вполне естественно, что на стоимость влияет автоматика. Однако на современном рынке можно найти довольно бюджетные модели.

Радиоуправление CAME (инструкции):

AF43SR Радиоприемник ATOMO, встраиваемый AT01 Брелок 433МГц RBE4N Радиодекодер внешний ~/= 12/24В RE432 Радиоприемник TOP, TAM, 433 МГц, внешний RE432RC Радиоприеник ATOMO, внешний TAM-432SA Брелок 433МГц TOP-432SA Брелок 433МГц TOP-432SA Программирование TOP-432NA Брелок 433МГц TCH-4024 Брелок 40 МГц TCH-4048 Брелок 40 МГц TWIN Программирование TOP-432EE Брелок 433МГц TOP-434EE Брелок 433МГц Антенна AT02 Брелок 433МГц AT04 Брелок 433МГц RBE42 Радиодекодер внешний ~ 220В RE402 Радиоприемник TOUCH 40 МГц, внешний RE862 радиоприемник ТОР 868 МГц, внешний S9000 Клавиатура радиоканальная ТОР, ТАМ 433МГц TOP-432EV Брелок 433МГц TOP-434EV Брелок 433МГц TOP-434NA Брелок 433МГц TOP-862NA Брелок 433МГц TOP-864NA Брелок 433МГц TWIN2 Брелок 433МГц TWIN4 Брелок 433МГц RBE4RC Радиоприемник АТОМО, внешний (500 брелков)

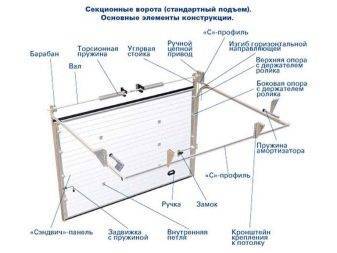

Комплектация, возможности и аксессуары

В базовой комплектации поставляются такие конструктивные элементы:

• система направляющих;
• балансировочный механизм пружин растяжения;
• полотно из сэндвич-панелей;
• ручка;
• подъемный механизм;
• задвижка;
• комплект защитных кожухов.

Также в комплекте идет техническая документация. Опционально предусмотрена возможность поставки и установки таких элементов:

• смотровые окна:
• ригельный замок;
• комплект автоматики;
• устройство, которое прикрепляется к ручке, для разблокировки с внешней стороны электропривода.

Какова стандартная ширина гаражных ворот — это вы узнаете из нашего обзора.

Здесь: http://tech-gate.ru/drugaya-produkciya/tenty/po-sfere-ispolzovaniya/dlya-avtomobilejj-i-tekhniki/kakie-mozhno-kupit-chekhly.html — рассмотрены чехлы-тенты для автомобилей.

Планируете приобрести рулонные ворота на гараж — прочтите нашу статью о них.

Виды панелей

Чтобы ворота в полной мере соответствовали по внешнему виду дизайну дома и территории, есть возможность менять тип поверхности, вид панелей, а также их цвет. Есть пять вариантов видов:

• полностью гладкая;
• узкая полоска (горизонтальная);
• разделение одной горизонтальной полосой посредине;
• филенка;
• волна.

Тип поверхности также может подбираться по желанию заказчика. Есть три варианта – целиком гладкая, имитация фактуры дерева и венецианской штукатурки Stucco.

Кроме этого, можно также выбирать цвет панелей. Компания предлагает десять вариантов стандартной окраски по карте RAL – белый, серый, бежевый, антрацит, коричневый, зеленый, синий, серебристый, бордовый, красный.

Для особых случаев предусмотрены также цвета имитирующие фактуру дерева – венге, махагон, лесной орех, дуб золотой, ольха и зебра.

В дополнение ко всем достоинствам и преимуществам этой серии ворот можно добавить, что они изготавливаются компанией под заказ. Поэтому есть возможность учесть все особенности внутреннего пространства в гараже.

Кроме того, производитель предлагает десять комплектов ворот Yett 01S, которые имеют различные стандартные размеры. Им присущи все конструктивные особенности и преимущества рассматриваемой серии.

И в заключение подробная видео-инструкция по установке гаражных ворот DoorHan Yett 01:

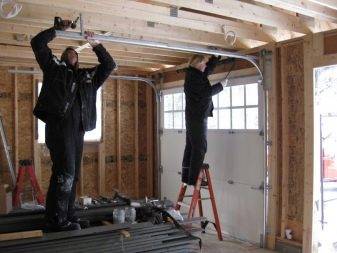

Монтаж

При монтаже обязательно следуйте всем требованиям и рекомендациям производителя. Это поможет вам избежать крупных неприятностей, вплоть до демонтажа конструкции или поломки из-за какой-то грубой ошибки. Всего лишь небольшая погрешность в измерениях может отразиться на работе конструкции, и зачастую об ошибке становится известно только после завершения монтажа.

Старайтесь устанавливать конструкцию внимательно и аккуратно, чтобы гаражные секционные ворота не доставляли проблем и работали без перебоев. После завершения монтажа ворот, обязательно проверьте уплотнитель, который должен быть плотно подогнан по всем сторонам рамы и ворот. Уплотнитель не позволяет сквознякам гулять по гаражу.

Ворота при работе обязаны иметь свободный ход, а торсионные пружины должны обладать запасом натяжения, чтобы исключить возможность их повреждения. При проверке автоматика должна работать стабильно и без сбоев.

О том, как установить автоматические секционные ворота, смотрите в следующем видео.

О том,

Производители

На рынке в основном представлены три крупных фирмы, которые выпускают секционные гаражные ворота:

• немецкая фирма Hörmann (Херманн);
• белорусская Alutex (Алютех);
• российская DoorHan (Дорхан).

Есть еще Garaga (Канада), Tecsedo (Швейцария). Есть и три российские фирмы:

• Sedona, Sauber — это тот же Дорхан, только сборка в другом регионе;
• Zaiger (Новосибирск) — использует швейцарские сэндвич-панели и российско-китайскую автоматику, а сборка происходит в Новосибирске.

Основные игроки на рынке

Пока это все производители, которые достойные внимания. Продукцию из Китая лучше не рассматривать — хоть дешево, но очень проблематично в плане эксплуатации. Какой же производитель лучше? Если брать из тройки лидеров, то по отзывам:

• Hörmann (Херманн) — нет никаких проблем. Отрицательных отзывов нет практически совсем, как и недостатков. Но это — самые дорогие секционные гаражные ворота.
• Alutex (Алютех) — вполне достойный вариант, если не хватает средств на «немца».
• DoorHan (Дорхан) и его клоны. Самый бюджетный из тройки лидеров, но имеет больше всего рекламаций.

Неплохие отзывы у еще новосибирского Зайгера (Zaiger), но у них пока не очень развита дилерская сеть и мало представительств в других регионах. Для тех кто рядом — это неплохой выбор.

Этапы монтажа секционных ворот

Конструкция секционных ворот Hörmann продумана в деталях, знаменитое немецкое качество обеспечивает точность изготовления всех механизмов и составляющих, поэтому монтаж и установка конструкции доступна даже для не очень опытных мастеров.К комплектующим обязательно прилагается инструкция по установке, которая поможет сэкономить на услугах специалистов и установить изделие буквально за несколько часов.

Подготовительный этап

• освободить зону монтажа от всех лишних предметов, коммуникаций, мебели – ведь ворота будут собираться на полу;
• приготовить рабочую одежду, защитные очки и перчатки;
• при необходимости организовать освещение места монтажа.

Оборудование и инструменты для установки ворот Херманн

• перфоратор;
• электродрель;
• шуруповерт;
• рулетка и линейка;
• уровень;
• угольник;
• отвес;
• пассатижи;
• отвертка-крест;
• бур;
• гаечные ключи;
• набор сверл.

Для грамотного монтажа необходимо выровнять проем. Крепление конструкции требует абсолютно ровной поверхности стен вокруг проема. Штукатурка должна быть ровной, без трещин и повреждений, не отслаиваться от основания (не «бухтеть»). В противном случае ее следует отбить и оштукатурить проем заново. Классический отделочный цементный раствор 3:1 вполне подойдет. Если стены выполнены из СИП-панелей, газобетона, пенобетона, то необходимо выполнить в проеме стальную раму, например, из уголка, аналогичную той, что применяется для установки обычных распашных ворот. Если помещение построено из шлакоблока или кирпича, то необходимости в установке такого каркаса нет. Пол также следует проверить с помощью уровня и при необходимости выровнять – от этого зависит примыкание нижней кромки ворот. Возможно выравнивание проема при помощи реек и брусков.

Монтаж металлической части конструкции

Перед началом работы следует распаковать ворота и проверить комплектацию. Все части конструкций Hörmann снабжены наполовину закрепленными саморезами, Вам не придется ломать головы над местом их установки – достаточно просто затянуть их при монтаже. Сдвух сторон проема на высоте 1 м делают строго горизонтальную линию карандашом. Все конструкции собирают на полу во избежание перекосов.

На полу раскладывают вертикальный каркас, состоящий из двух вертикальных направляющих, нащельника и нижней планки. Проверяют углы и скручивают раму в следующей последовательности: сначала прикручивают нащельник, затем нижнюю планку. Проверяют диагонали – если они одинаковые, значит, рама собрана правильно. Затем устанавливают раму в вертикальную плоскость, вертикальные профили по меткам на высоте 1 м совмещают с линиями на стене. Просверливают отверстие, слабенько фиксируют профили, выравнивают по вертикали и прочно прикручивают их к стене по всей длине. Нащельник закрепляют на потолке.

На полу раскладывают горизонтальные профили, дугообразную и удерживающую планки. Все эти детали наживляют болтами. Поднимают конструкцию к потолку, выравнивают по уровню и закрепляют на потолке болтами. Проверяют углы, диагонали и плотно закручивают болты.

Сверху направляющих монтируются ролики, фиксатор для троса и крепежи натяжки пружин. Если ворота имеют высоту не более 2,25 м, то крепежи сразу фиксируют болтами. Если ворота имеют высоту 2,25 м и больше, то крепеж неплотно прикручивают на расстоянии 500 мм от края горизонтальных направляющих.

Монтаж секционного воротного полотна

Распаковывают панели полотна, на нижнюю панель крепят петли саморезами, нижний ролик, закрепляют тросики, одевают уплотнитель из резины. Затем нижняя панель ставится в направляющие, в нее устанавливается ручка. Затем в направляющие устанавливается средняя секция, скрепляется с нижней петлей с саморезами, затем точно так же монтируются последующие панели. На панелях фиксируются ролики, через ролики протягиваются тросики и затягиваются в улавливатель.

После установки панелей с помощью роликов необходимо отрегулировать легкость прокручивания и плотное прилегание полотна к стене. Полотно поднимают и закрепляют в открытом положении. Для проема высотой до 2,25 м пружину натягивают и защелкивают держатель (полотно должно находиться в открытом положении). При большей высоте необходимо отрегулировать натяжение пружин. Полотно следует перевести в полуоткрытое положение и оставить – оно не должно двигаться. Если полотно поднимается – пружину следует ослабить; если полотно опускается – пружину нужно чуть-чуть натянуть. После чего пружины фиксируют саморезами. Проверяют вручную движение полотна – оно должно двигаться без особых усилий.

Монтируют электродвигатели, проверяют их работу, проверяют работу автоматики с пульта. Все – ворота смонтированы!

Разновидности

Типы «сэндвич» -панелей:

1. гофрированная;
2. с центральным «зигом»;
3. с текстурой «волна»;
4. «филенка»;
5. гладкая.

Варианты поверхности панелей:

1. гладкая;
2. «апельсиновая корка». Особенно популярна благодаря устойчивости к механическим повреждениям и отсутствию разводов от воды;
3. под дерево.

Основные цвета: белый, коричневый, синий, зеленый, бордо, серебро, бежевый, серый, красный, антрацит.

Оттенки под дерево: золотой дуб, махагон, ольха, лесной орех, зебра, венге.

Кроме обычных панелей, еще выпускаются светопрозрачные панели. Они обеспечивают естественное освещение помещения, а также устойчивы к воздействию солнечных лучей, обладают пожароустойчивостью.

Как выбрать?

При выборе ворот необходимо основываться на таких показателях как:

1. Размеры ворот для гаража. Необходимо учитывать наличие свободного места в зоне потолка, а также габариты транспортного средства;
2. Толщина полотна и тип «сэндвич» -панелей. Если помещение неотапливаемое, то достаточно небольшой толщины полотна;
3. Автоматика. В зависимости от габаритов полотна необходимо подобрать привод достаточной мощности;
4. Системы безопасности. Должна присутствовать защита от разрывов троса, пружин, падения створки, противопожарная защита.

Также предусматривается расширение функционала. При необходимости можно выбрать ворота с калиткой, окнами, замками и ручками и другое. Цвет подбирается на основе оттенка фасада дома.

Конструктивные особенности

Визуально ворота напоминают рулонные шторы или жалюзи, сворачивающиеся в верхней части внутри закрытого кожуха. Конструкция ворот составная, с возможностью установки дополнительных элементов. Рольставни для гаража подъемные изготавливаются для проемов шириной от 1,5 до 4 м и высотой до 2,7 м.

Функционирование подъемного механизма происходит не сложно. При подаче сигнала на открытие ворот, горизонтальная штанга, при помощи электропривода, начинает вращаться на подшипниках, расположенных по краям. Профильная штора заворачивается равномерно, так как ее боковые движения исключают вертикальные рейки. Аналогично происходит закрытие гаражного проема при реверсном движении привода.

Роллетные ворота производятся из алюминия либо стали на базе таких элементов:

• Металлические профили различной степени стойкости.
• Две направляющие рейки, расположенные в вертикальной плоскости.
• Горизонтальная штанга, необходимая для наматывания профилей при открытии ворот.

Роллетные ворота производятся из алюминия либо сталиИсточник zen.yandex.ru

• Электрический или ручной приводной механизм.
• В комплектацию входит автоматический замок или устройство с ригельным запорным механизмом.
• Защитный кожух для размещения свернутого профиля.
• Разблокировочное устройство для открытия автоматических ворот при отсутствии электроэнергии.

Комплектация с учетом типов профилей и наличия дополнительных элементов зависит от места установки рольставней и желания заказчика. Для облегчения пользованием роллетным подъемником и дополнительной защиты, предусмотрены некоторые системы, которые устанавливаются по заказу покупателя:

• Подогрев рольставней при сильном морозе, для мягкого подъема полотна, что продлит срок службы приводного механизма.
• Защитная сигнализация, срабатывающая во время пожара либо при попытке вскрытия гаража.
• Устройство дистанционного управления воротами.
• Специальные силиконовые или резиновые уплотнения.
• Чувствительные датчики, устанавливаемые на край полотна для безопасного закрытия ворот (при соприкосновении с препятствием нижней части рольставней, они начинают двигаться в обратную сторону).

Инструкция настройки автоматики

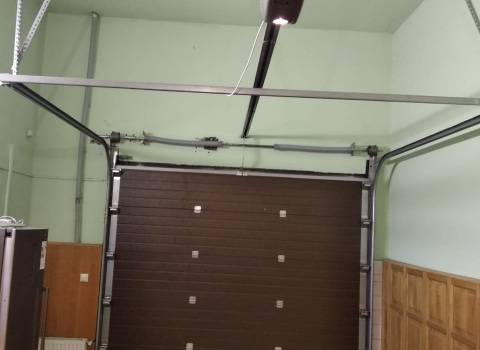

Полная настройка потолочного электропривода гаражных ворот включает в себя

• регулировку крайних положений верхнего и нижнего
• регулирование усилия хода полотна по направляющим
• программирование дистанционных пультов

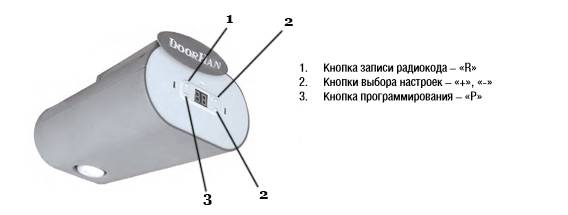

Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)

1_ Настройка верхнего конечного положения гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.

Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.

2_ Настройка нижнего положения полотна полотна гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.

Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.

Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:

Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.

Программирование полностью сохранено и завершено.

НАСТРАИВАЕМ ПУЛЬТ

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)

На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.

После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!

ВИДЕОИНСТРУКЦИЯ

Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.

НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)

Должен мигать индикатор.

Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.

Запись пульта окончена.

ВИДЕОИНСТРУКЦИЯ

Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.

Источник

Секционные ворота в Джи Эс Автоматик

Почему стоит покупать секционные ворота в Джи Эс Автоматик?

• Стоимость. Благодаря оптовым скидкам, которые получаем мы, конечная цена ворот намного ниже, чем у других производителей.
• Опыт. Имея колоссальный опыт работы в производстве ворот, мы гарантируем их высокое и безупречное качество.
• Индивидуальный подход. Мы готовы выполнить не только стандартные заказы, но и взяться за самые сложные варианты ворот или другие предложения.

В Джи Эс Автоматик предлагают самую практичную конфигурацию, наиболее оптимальную для ваших условий модель и эффективного производителя. Ассортимент ворот исчисляется десятками разновидностей и типов.

Чтобы рассчитать точную цену отдельной модели, придется потратить всего 3-5 минут, а оставленная на электронной почте заявка будет обработана в течение 1 дня, с последующим ответом на нее.

Основная сфера деятельности Джи Эс Автоматик — перегрузочное оборудование в Москве. Компания занимается изготовлением и продажей оборудования по доступным ценам и исправляеет любые ошибки до окончательной продажи и установки изделия.

Установщики ворот – это специализированные бригады, имеющие более 3 лет опыта в этой сфере. Их работа эффективна и успешна. После монтажа не требуется что-то доделывать или исправлять. А один год гарантии является лучшим показателем качества нашей продукции.

Джи Эс Автоматик снабжает секционными воротами не только Московский регион и Россию, но и страны ближнего зарубежья.

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

Проголосовали более 342 раз, средняя оценка 4.4

Подъемные ворота

Такие ворота оснащены подъемно-поворотным механизмом. Еще одной их отличительной чертой является цельное полотно, размеры которого строго соответствуют размеру самого проема. В открытом состоянии полотно ворот размещается вдоль потолка, что обеспечивается направляющим, включающим в себя роликовую систему.

Данная конструкция ворот предусматривает как ручной, так и электрический привод. Основной частью подъемно-поворотной системы являются торсионные пружины. Они способствуют легкому и тихому открытию ворот.

Полотно подъемных ворот плотно прилегает к створкам. Все элементы подъемно-поворотного механизма выполнены из гальванизированной стали, что обеспечивает их повышенную прочность и надежность.

На фото: подъемные гаражные ворота часто используются на мойках и станциях технического обслуживания автомобилей.

Как правило, створки ворот изготавливаются из сендвич-панелей. Подъемные ворота могут быть отделаны алюминием, деревом, бронзовой и другими материалами. Современные дизайнеры пользуются безграничной фантазией, благодаря чему могут создать самые оригинальные и необычные варианты.

Подъемно-поворотные ворота максимально защищены от взломов, что обеспечивают прочные цельные створки, которые не поддаются даже подваживанию. Сделать такие ворота максимально комфортными в эксплуатации и безопасными можно, установив электропривод и автоматические датчики движения и фотоэлементы. Современные приводы оснащены обратным ходом, который включается тогда, когда обнаруживается в зоне хода какое-либо препятствие.

Преимущества:

• Достаточно компактны;
• Идеальны для маленьких гаражей;
• Стойкие к взлому.

Недостатки:

• Низкие показатели теплоизоляции;
• Обледенение может препятствовать нормальной работе ворот;
• Высокая нагрузка на систему подъема, что ограничивается лимитом подымания/опускания до 10 раз в день.
