Правила и рекомендации по установке ворот Doorhan своими руками

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:

• Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
• Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.

• Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.

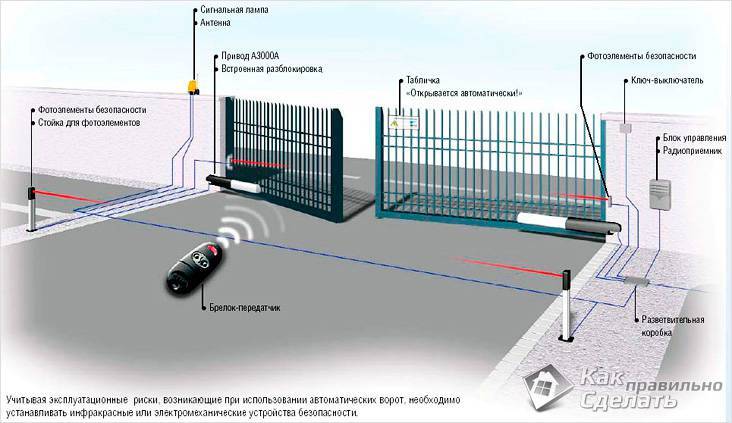

• Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

Производитель советует обратить внимание на следующие нюансы:

1. Убедиться в сбалансированности и правильном функционировании ворот;
2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
3. Запрещено использования привода в неисправном состоянии;
4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.

Faac признанный лидер пультов для ворот

Итальянская фирма Faac признана по всей Европе, а также во всем мире. Некоторое время назад большой популярностью пользовались устройства XT2-868 SLH, XT4-868 SLH. Приборы двух либо четырехканальные, работали до 50 метров. Производительность не ухудшалась при температурном режиме от -20 до +55 градусов. С их помощью возможно дистанционно управлять воротами или шлагбаумами. Частота 868,35 МГц. Но они уже сняты с производства их сменили новые модели серии ХТ. Отличаются они более современным дизайном, а также улучшенными характеристиками. Перекодировка пультов может быть проведена только при наличии мастера-брелока, тот который был записан первый, а также брелок куда будет проводиться запись.

1. На старом пульте нужно нажать одновременно кнопки P1 — P2 две секунды. Только в том случае если светодиод мигнет можно продолжать выполнение программирование.
2. Брелоки нужно расположить строго друг против друга.
3. Индикатор при этом должен гореть постоянно. На старом пульте нужно щелкнуть кнопку, которую стоит перезаписать.
4. Клавишу программирования нового пульта. Отпускать только если индикатор мигнет 2 раза.
5. Кодирование значит прошло успешно.

В современном мире есть множество приспособлений, позволяющие людям более комфортно выполнять работы. Универсальный брелок позволит, не выходя из дома, машины открыть ворота или шлагбаум для выезда, удобно особенно при условиях непогоды, а также для экономии времени. Множество фирм производителей предлагают огромное количество разнообразных вариантов. Это позволит каждому подобрать наиболее подходящий вариант для конкретного случая.

Все работы по программированию устройства можно выполнить самостоятельно, но, если возникают какие-либо трудности стоит обратиться к специальным обслуживающим компаниям или сервисным центрам. Специалисты помогут устранить все неисправности, наладить работу. Также к специалистам стоит отправиться если пульт дистанционного управления начал плохо работать либо не выполняет программы. Разбирать самостоятельно нельзя, это может привести к более существенным поломкам.

Виды

DoorHan выпускает целый ряд бытовых гаражных конструкций, имеющих свои уникальные характеристики и функционал.

Четыре основных вида этой продукции:

• секционные;
• откатные;
• распашные;
• рулонные.

Все типы делятся на определенные модели, каждая из которых совершенно индивидуальна.

Одним из самых популярных в России является первый вариант – автоматические секционные ворота для гаража.

Они имеют две основные категории в зависимости от способа подъема:

• конструкции с пружинами растяжения;
• с торсионным механизмом.

Главное различие двух этих разновидностей в том, что первые поднимают и опускают полотно ворот при помощи системы «пружина в пружине». Этот метод давно зарекомендовал себя как максимально эффективный и безопасный. В случае растяжения или разрыва одного участка пружины, на его место становится другая. Это не позволяет полотну ворот упасть.

Второй вариант основан на установке механизма с задней торсионной пружиной. Это позволяет устанавливать гаражные секционные ворота даже в помещения, в которых притолока составляет не более 150 мм. Торсионный механизм рассчитан на 25 000 подъемов и опусканий. Имеет очень прочную конструкцию, которая обеспечивает эффективную и удобную долговечную эксплуатацию.

В дополнение к базовой комплектации можно приобрести механические средства открывания ворот на случай, если отключили электричество или имеются неполадки в автоматической системе.

Материал

Продукция компании DoorHan радует обилием материалов, из которых изготавливаются ворота. Стандартным для российского завода-производителя является создание конструкций из сэндвич-панелей. Для откатных и распашных ворот характерны такие материалы, как профлист, «стальной сэндвич» и кованое железо.

Размеры

В отличие от прочих современных производителей гаражных конструкций DoorHan позволяет выбрать необходимый размер ворот согласно имеющейся таблице. Так, диапазон ширины конструкции колеблется в пределах от 2 до 6 тысяч мм. А высота составляет: минимум – 1 800 мм, максимум – 3 500 мм. Однако производитель оставляет за покупателем право вносить изменения в стандартные размеры, предоставляя возможность делать гаражные ворота под индивидуальный заказ.

Цвета

Цветовая гамма конструкций для гаража в основном зависит от материала, из которого они изготовлены. Существует небольшое разнообразие стандартных цветов: белый, серый, бежевый, зеленый, красный и так далее. А также имитация деревянной поверхности: золотой дуб и венге.

Существует интересное дополнение к стандартным фактурам металлических ворот – декорирование полотна гаражных ворот алюминиевыми молдингами. Последовательность и месторасположения этих дополнительных декоров создает некое подобие орнамента или узора.

Итак, определившись с видом, цветом, размером и фактурой будущих гаражных ворот, можно приступать к установке конструкции DoorHan своими руками.

Блоки управления привода CAME (инструкции):

Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

Проголосовали более 342 раз, средняя оценка 4.4

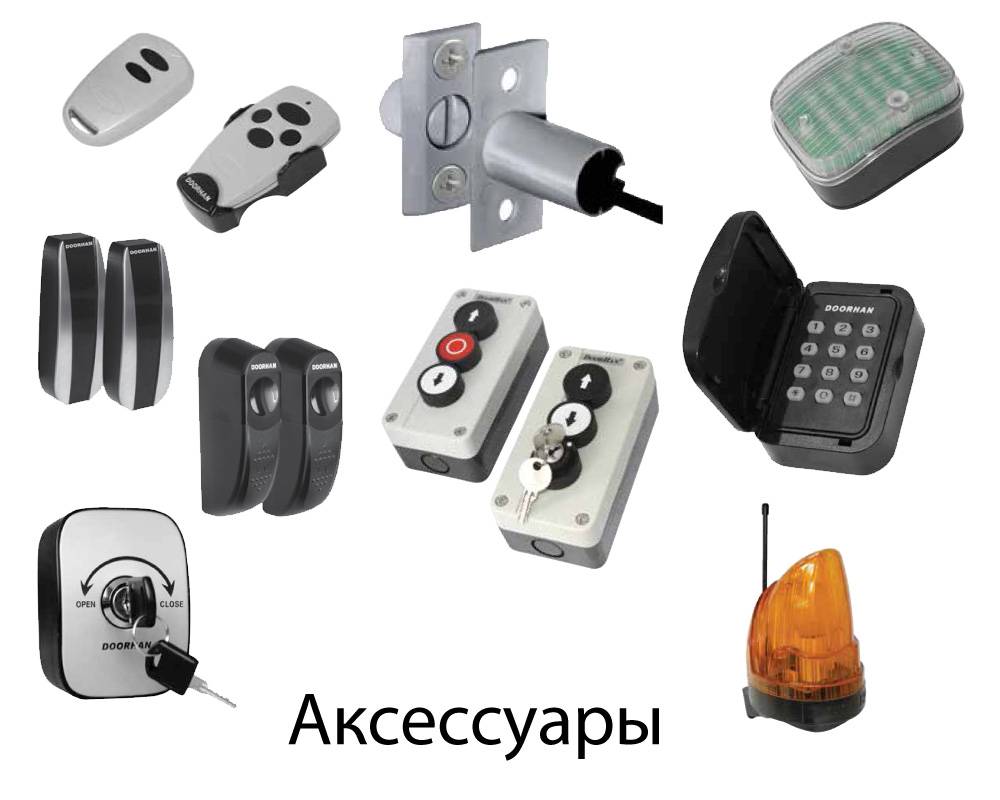

Аксессуары DOORHAN (инструкции):

Блок группового управления GC4Двухканальный приемник ER433Нагревательный элемент HEATERУстройство управления ROLLУстройство управления ROLL1(ROLL2)Антивандальная кодовая клавиатура со встроенным считывателем карт KEYCODEБлок группового управления GC2Внешний приемник DHRE-1(2)Радиокодовая клавиатура KEYPADКлюч кнопка KEYSWITCH/SWKСигнальная лампаРасцепитель для секционных ворот LOCKРасцепитель для секционных ворот LOCK NФотоэлементы PHOTOCELLФотоэлементы PHOTO-RПрограмирование радиопульта RCBLACK-4Ключ-кнопка SWMПрограмирование пульта TRANSMITTER4Оптико-электронные датчики безопасности OPTOKITБеспроводные фотоэлементы PHOTOCELL-WПрограмирование пультов ДУ TW1, TW2, TW15Блок управления CV01Система контроля доступа ACONKITНастройка пультов ДУ T15, T15TIMERGSM модульПодключение выключателя SWHСветодиодная лампа LAMP-LEDСветодиодная лампа TRFFICLIGHT-LEDБеспроводная пневматическая кромка безопасностиЮбочный комплект DH-SKIRTШарнирная опора DH-ENDFOOTМонтаж батареи резервного питания

Этапы настройки

В этапы настройки входят следующие действия:

• регулировка подъемных секционных ворот;
• налаживание привода;
• регулировка пружины.

Каждый этап имеет важное значение для обеспечения плавного и безопасного процесса открытия/закрытия секций

Регулировка подъемных секционных ворот

Для самостоятельной регулировки потребуется выполнение таких действий, как:

1. Полотно ворот Дорхан фиксируется в нижнем положении.
2. Нижние кронштейны надежно крепятся к стене. Делайте это аккуратно и наверняка, так как кронштейны удерживают большой вес, и халатное отношение приведет к печальному результату.
3. Фиксируется шпонка.
4. Барабан закрепляется в одном положении с максимальной надежностью. Для этого затяните установочный винт как можно туже.
5. Проворачиваем вал до тех пор, пока не пропадет провисание.

Обратите внимание! Поворачивайте вал не спеша, излишнее натяжение нам ни к чему

1. Как только нужное натяжение достигнуто, затягиваем болты основательно, до конца.

Правильное выполнение этих действий позволит отрегулировать конструкцию надежно и основательно.

Налаживание привода

Конструкции с электроприводом порой начинают барахлить, и нуждаются в дополнительной настройке. Основной причиной возникновения проблемы служит неправильная настройка границ верхнего и нижнего предела движения ворот. Настраиваем привод:

1. Берем пульт управления и нажимаем клавишу «Р». Это позволит выбрать канал привода.
2. Дожидаемся появления на дисплее цифры 1, после чего отпускаем кнопку.
3. Нажимаем «Р» повторно, не отпуская до тех пор, пока единица не начнет моргать.
4. Далее, при помощи клавиши «+», определяем правильные верхние границы полотна, после чего сохраняем настройку нажатием клавиши «Р».
5. Схожим образом настраиваем нижнюю границу, но теперь вместо единицы выбираем цифру два.

Закончив регулировку, проверьте работоспособность системы, убедившись, что элементы конструкции работают исправно, и нигде не требуется дополнительная корректировка.

Регулировка пружины

Алгоритм действий:

• ослабляем фиксирующие элементы;
• прокручиваем пружину на несколько оборотов, для достижения требуемого результата;
• затягиваем фиксирующие элементы пружины обратно.

Важно! Несмотря на простоту сборки и регулировки продукции Дорхан, уделяйте повышенное внимание технике безопасности. Ворота весят немало, и в случае форс-мажорной ситуации нанесут серьезный вред. Помните об этом!

Помните об этом!

</index>Поделиться ссылкой:

Автомобиль как средство передвижения стал незаменимым атрибутом для многих жителей мегаполисов. На срок его службы и внешний вид огромное влияние оказывают условия эксплуатации и хранения. Гараж, оснащенный воротами нового поколения – это надежная пристань для транспортного средства.

Подготовка и монтаж

Перед осуществлением монтажных работ следует понять, что у каждого гаражного проема есть свои особенности. Именно поэтому у вас не получится делать все строго по инструкции, ведь в любом случае будут те или иные непредвиденные нюансы. Однако задать определенный тип установки вполне возможно.

При самостоятельном осуществлении монтажных работ и настройке системы своими руками следует всегда помнить о соблюдении определенных правил и технике безопасности. От этого будут зависеть долговечность и работоспособность ворот.

Перед монтажом конструкции необходимо подготовить проем. Если вы хотите избежать перекосов рамы, придайте ему идеальную прямоугольную форму. Убедитесь в том, что проем и рама находятся в одной плоскости.

Убедитесь в том, что на поверхности нет дефектов: трещин, неровностей. Такие недостатки пола могут оказать негативное влияние на результаты монтажных работ.

При осуществлении монтажных работ необходимо учитывать все рекомендации, указанные производителем в заводской инструкции. Так вы избежите возникновения проблем с конструкцией в будущем. После установки конструкции нужно будет проверить, плотно ли подогнан уплотнитель. В противном случае в гараже потом возникнут сквозняки. Если при закрытых воротах и выключенном свете не будет просветов – с уплотнителем все в порядке.

Проверьте, нет ли сбоев при работе автоматики. Ворота должны двигаться свободно и достаточно быстро.

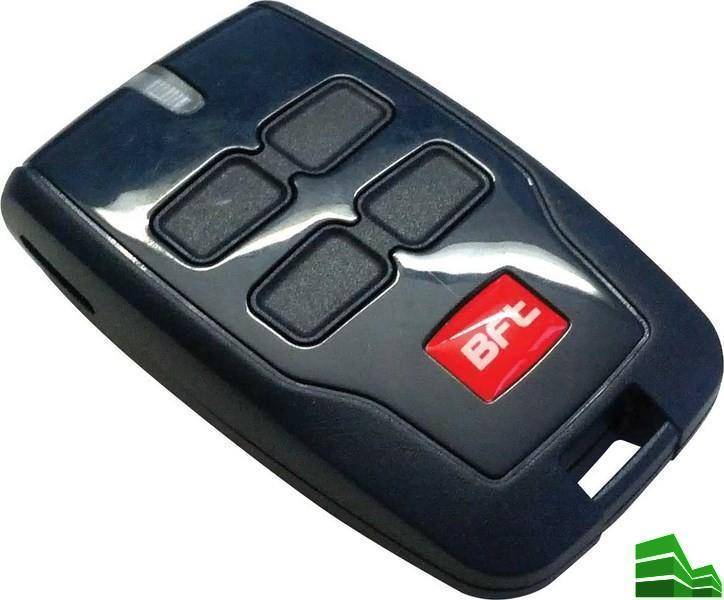

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 —  соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

1. Нажать кнопку «Ок», после чего появиться приветствие.
2. Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
3. Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
4. Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

1. Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
2. Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
3. Должна появиться сначала надпись «relise», а затем «desired button».
4. Нажать одну клавишу.
5. Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
6. Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
7. Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Кодирование пульта от ворот Came

Программирование изделия от ворот фирмы Came предполагает следующую последовательность манипуляций:

1. Нажмите клавишу PROG.
2. Индикатор должен начать мигать.
3. Кликните по нужно клавише на брелоке.
4. Появится ровный свет, который указывает на успешное программирование блока управления.
5. Уберите пальцы от кнопок. Сигнал записан.

Если необходимо записать еще один прибор, сделать это можно. Но предыдущий сотрется по умолчанию. Поэтому учимся копировать сигнал:

1. Кликните и удерживайте клавиши на новом приборе, которые следует закодировать.
2. Когда индикатор начнет мигать, отпустите кнопки и нажмите ту, которую хотите запрограммировать.
3. Индикатор будет излучать ровный свет.
4. Через 10 секунд поднесите уже запрограммированное изделие внизу и позади программируемого сейчас. Нажмите рабочую клавишу.
5. Светодиод мигнет 3 раза и потухнет.

Эта операция настраивает систему Came на функционал с любым числом брелоков и одинаковым сигналом.

Особенности

Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.

Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.

Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.

Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Ассортимент известного производителя

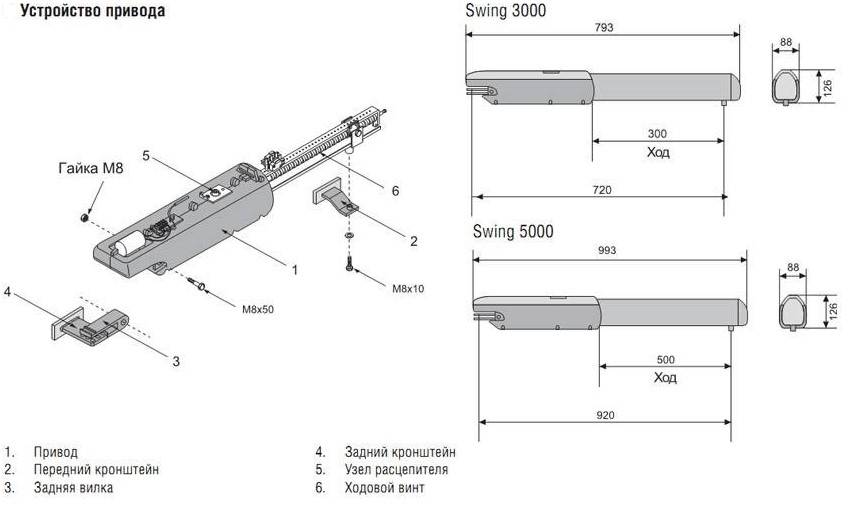

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

Источник

Особенности регулирования ворот с неразрезным валом

Если ворота в помещении для гаража имеют такую конструкцию, регулировочная процедура приобретет иной вид. Последовательность работ будет выглядеть так:

• Сначала нужно поднять рабочую панель и поддерживать ее (посредством помощника, например), чтобы ослабить поддерживающий трос;
• После этого взору откроется винт, ответственный за положение троса. Его нужно отвернуть настолько, чтобы можно было работать с натяжением;
• Теперь нужно разобраться с длиной троса. Ее нужно поставить на такое минимальное значение, чтобы полностью убрать провисание, но при этом не возникло угрозы сорвать этот элемент. После этого его нужно продолжать фиксировать в оптимальном положении, закручивая обратно фиксирующий винт;
• Потом надо вновь опустить рабочую панель.

По завершении процедуры требуется провести проверку устранения провисания и гладкости хода полотна ворот. Если однократного применения процедуры оказалось недостаточно, необходимо повторить ее снова. Данная конструкция не отличается простотой, а трос легко принимает нерабочее положение, поэтому нужный результат может быть достигнут далеко не сразу.

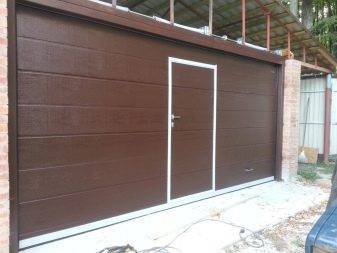

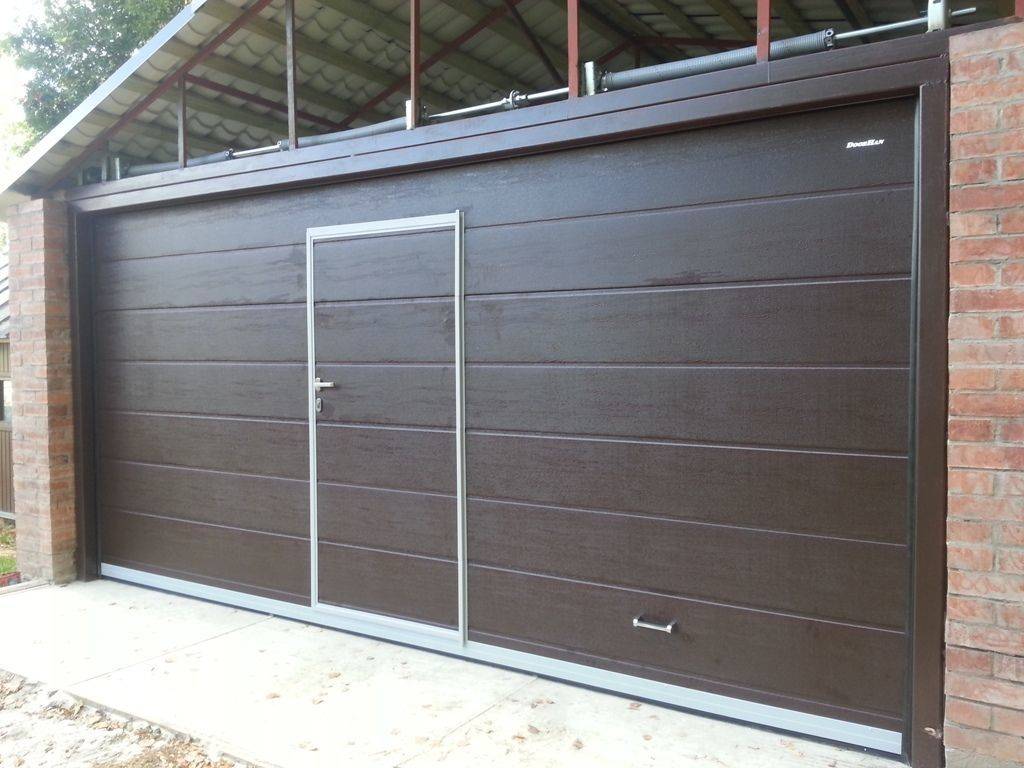

Секционный пример Дорхан для гаража

Инструкция по самостоятельному монтажу

Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.

Алгоритм сборки выглядит следующим образом:

• проводим подготовительные работы;
• собираем и устанавливаем каркас;
• собираем и устанавливаем панели;
• устанавливаем торсионный механизм;
• настраиваем механизм.

Проводим подготовительные работы

Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:

• удаляем старую облицовку;
• все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
• проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
• в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.

Сборка и установка каркаса

Основные этапы сборки:

• распаковываем детали;
• проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
• монтируем вертикальные профили;
• помечаем точки крепления и делаем на их месте отверстия под крепежи;
• устанавливаем вертикальные стойки;
• монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
• устанавливаем угловые кронштейны на вертикальные стойки.

Сборка и монтаж панелей

Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:

• монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
• монтаж всегда начинается сверху;
• не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.

Монтаж торсионного механизма

Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.

Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.

Монтаж секционных ворот Дорхан: описание и видео

Перед установкой секционных ворот надо проверить комплектацию по монтажной карте, а также подготовленность проема   к монтажным работам.

В комплекте должны быть:

• торсионный механизм;
• коробка с комплектующими;
• комплект направляющих;
• регулировочная муфта;
• комплект сендвич-панелей.

Конструкция ворот DoorHan изнутри

Монтаж секционных ворот дорхан надо проводить на ровных плоскостях проема. Перед креплением вертикальных направляющих надо проверить строительным уровнем пол, предварительно положив С-профиль.

Подготовка панелей

1. Закрепить на верхней панели опоры ролика.
2. Закрепить боковые опоры на средних.
3. Прикрутить внутренние петли.
4. К нижней панели, кроме всего, крепятся еще и нижние кронштейны.

Всю установку производят по уже готовым отверстиям.

Ангар с секционными воротами

Вертикальные направляющие

Установку и сборку направляющих можно сделать 2-мя способами – стандартным и второй, когда направляющие собираются на полу (применяется тогда, когда высота превышает 2 м).

1. Сначала необходимо приставить к проему нижнюю панель, чтобы края выходили за поем равномерно. Проверить горизонтальность панели строительным уровнем.
2. По панели устанавливаются направляющие (от края панели до направляющих оставить 25-30 мм).
3. Прикрутить угловые стойки.
4. Проверить направляющие строительным уровнем.

Горизонтальные направляющие

Поставляются направляющие с С-профилем, который повышает их жесткость. В С-профиле и направляющих проделаны отверстия для скручивания горизонтальных с вертикальными, а также угловой стойкой.

1. Соединить горизонтальные направляющие с вертикальными.
2. Соединить концевой опорный кронштейн, С-профиль, угловую стойку.

Ворота DoorHan

Торсионный механизм

1. Разрезать трос пополам.
2. Прикрепить 1 конец к нижней панели.
3. Аналогично крепить второй трос.
4. Вставить ролик с распорными втулками в проушины угловых кронштейнов.
5. Поместить роликодержатели на боковые  опоры.
6. Закрепить все.

 Сборка узла

1. Зеркально на вал устанавливаются пружины.
2. На вал поместить барабаны (у них маркировка „L” и „R”).
3. Устанавливается верхняя панель, в ее верхние опоры помещаются ролики.
4. Собранный узел разместить в подшипниках концевых кронштейнов.
5. Закрепить фланцы окончаний обеих пружин на универсальных кронштейнах.
6. Сбоку барабана через отверстие пропустить второй конец троса.
7. Накрутить то количество оборотов, которое написано в монтажной карте.
8. Протянуть трос вдоль направляющей снизу к барабану.
9. Трос через отверстие барабана, через заходной паз, накрутить на 1-ый виток барабана.
10. Подвинуть барабан к кронштейну, трос намотать на него.
11. Закрепить на валу барабан, зафиксировать трос обжимной втулкой.

Пружины

Монтаж гаражных секционных ворот дорхан продолжить, окончательно закрепляя внутренние петли, а также боковые опоры.

1. Воротками взвести поочередно пружины.
2. Специальная полоса на пружинах указывает количество витков (число оборотов приведено в монтажной карте).
3. Зафиксировать пружины.

Окончание монтажа

Регулировочная муфта позволяет разъединить вал на 2 половины, что очень удобно при установке торсионного механизма. Она устанавливается возле внутреннего кронштейна и позволяет регулировать длину троса.

1. На С-профиль, чтобы ограничить ход открывающихся ворот установить буферы.
2. Соединить С-профиль с горизонтальными направляющими.
3. Горизонтальные направляющие прикрепляются к потолку разными кронштейнами. Проверить уровнем горизонтальность.
4. Закрепить ручку.
5. Установить на ворота задвижку.

Установка автоматики

1. Прикрепить привод к направляющей.
2. Подготовить направляющую для монтажа:

• соединить прямую тягу и изогнутую, зафиксировать соединение;
• присоединить кронштейн крепления на ворота к тяге, зафиксировать;
• установить крепежный кронштейн на направляющую.

1. Расположить направляющую над валом и С-профилем.
2. Зафиксировать крепежный и крепления тяги кронштейны.
3. Закрепить кронштейн крепления тяги на воротах.
4. Закрепить направляющую к потолку.

Монтаж секционных ворот дорхан, видео которого можно просмотреть прямо сейчас:

Автоматические шлагбаумы CAME и аксессуары к ним:

GARD 2500 (ZG2-ZC2) GARD 4000 GARD 6000 GARD 4 (G 4040Z – G 4040IZ) GARD 8 (G 2080Z – G2080IZ) G 0460 Лампы на прямоугольную стрелу G 0462 Фиксированная опора G 0463 Шарнирная опора G 0465 Шторка на стрелу G 0467 Шарнир для прямоугольной стрелы Правый – Левый (переделка) G 028011 Защита стрелы от удара GARD 12000 G 02803 – G 02804 Дюралайт (старый) Совместимость дюралайта и кабеля GARD 3750 GARD 2500 (ZC5) GARD 3000 G 02801 Купольная лампа G 02802 Кронштейн для DIR G 028401 – G 028402 Дюралайт (новый) G 02805 Кронштейн для аккумулятора G 02807 Фиксированная опора G 02808 Подвижная опора G 03003 – G 04001 Защита стрелы от удара G 03003 Крепление полуовальной стрелы G 03004 Крепление круглой стрелы G 03755 Шарнир для полуовальной стрелы G 06802 Дополнительная вставка для стрелы G 06803 Соединитель и вставка для стрелы GARD 6500
