Как выбрать ролики для откатных ворот?

Выбор материалов

Перед началом изготовления и монтажа нужно подготовить необходимые материалы и инструменты. Для составления схемы проводятся замеры с помощью уровня и рулетки. Для работы понадобятся:

  • профнастил (металлическое полотно);
  • уголки, профили из стали;
  • направляющая опорная балка;
  • роликовые подшипники;
  • опорные трубы для укрепления фундамента;
  • электропривод;
  • сварочный аппарат;
  • электродрель со сверлами;
  • гаечный ключ;
  • лопата;
  • цемент, песок, щебень для раствора.

Расходы на материалы предстоят примерно такие:

НаименованиеСтоимость в рублях
Комплект фурнитуры15 000
Металлический каркас5 000
Материалы для фундамента5 000
Провода, краска, электроды2 000 – 3 000
Электропривод15 000- 30 000

Стандартный комплект фурнитуры включает:

  • опорные тележки;
  • концевой ролик;
  • улавливатель;
  • направляющий рельс длиной 6 м с заглушкой;
  • направляющая скоба.

Стоимость фурнитуры зависит от производителя, расчетной нагрузки. Комплекты отечественных производителей обойдутся дешевле. Увеличит цену износоустойчивость, прочность материала изготовления. Стоимость комплекта автоматики для откатных ворот зависит от максимального веса полотна, скорости движения, комплектации.

Установка роликовой системы

После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.

Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.

После выполнения подготовительных работ, порядок монтажа следующий:

  1. Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
  2. Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
  3. Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
  4. За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
  5. Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
  6. К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
  7. К нижней части створки приваривается балка для крепления роликового механизма.
  8. К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
  9. Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
  10. Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
  11. Проверить быстроту, плавность перемещения полотна.
  12. Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.

Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.

Сборка откатных механических ворот

При монтаже механических раздвижных ворот, действия производятся в определённом порядке:

  1. К каркасу створа жестко крепится или приваривается направляющая балка, прикрепляется концевой ролик и заглушка профиля. На плоскость створа крепится обшивка и выбранного материала.
  2. На упорном столбе монтируют уловители — верхний и нижний. На столбе отката наверху устанавливается направляющее устройство.
  3. Готовое полотно закатывают на закрепленные на швеллере роликовые опоры. Установку воротной панели производят коллективно, в одиночку с этим не справиться.

После некоторой регулировки, ворота готовы к эксплуатации на долгие годы.

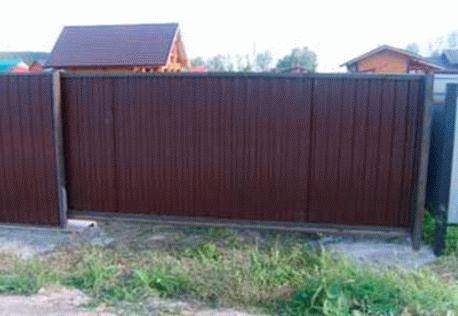

Готовые откатные ворота

Преимущества и недостатки сдвижных ворот

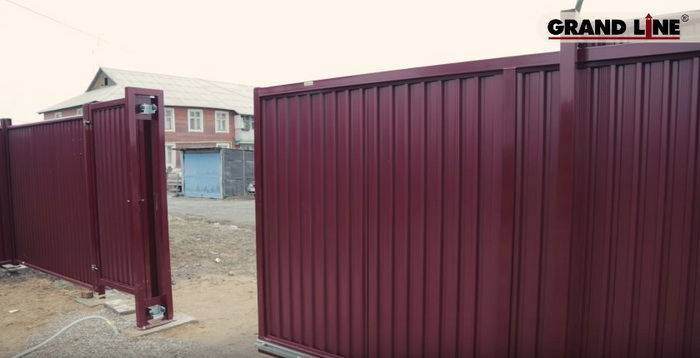

Конструкция таких ворот представляет собой цельную длинную створку, которая при открытии смещается в сторону от проезда. Если ширина полотна большая, то хозяева выбирают две створки, которые двигаются в разные стороны (открытие) и навстречу (закрытие).

Среди плюсов откатных систем стоит выделить:

  1. Удобство проезда транспорта в условиях маленькой площади двора.
  2. Свобода для маневров. Заехать автомобилем можно под любым углом, не боясь зацепиться за створку.
  3. Выдвижной механизм с полотном уходит вбок. Нужно предусмотреть только место для отката вдоль ограждения. Это не больше, чем 1,5 длины проезда (в зависимости от типа ворот).
  4. Зимой не нужно расчищать от снега значительную часть усадьбы. Конструкция будет откатываться даже сквозь сугробы. Исключение ‒ рельсовые ворота. Здесь понадобится постоянная чистка направляющей.
  5. В автоматических системах потребуется только один электрический привод, в то время как в распашных ‒ два.
  6. Сильные ветра, сложные погодные условия не станут помехой для выдвижного изделия. Для самостоятельного открытия не нужно прилагать силу.
  7. Устанавливать дополнительные упоры на створку не надо.

Главный минус раздвижных ворот ‒ высокие цены на фурнитуру, комплектующие.

Возможно вам будет интересно:

  • Изготовление распашных ворот из профнастила
  • Виды ворот для частного дома

Особенности откатных ворот

Преимущество раздвижного механизма состоит в том, что при открывании он не занимает большое пространство, в отличие от раздвижных конструкций. Это оптимальный выбор при небольшой площади двора или узкой улицы. Однако участок ограждения, примыкающий к воротам, должен иметь ширину минимум как ворота. Это пространство необходимо для открывания. Для гаражного проема откатная конструкция не всегда удобна – не хватает места для отодвигания створки. В этом случае чаще выбирают распашные ворота или рольставни. А для двора – это идеальный вариант, экономный и компактный.

Воротное полотно достаточно массивно. Его трудно будет откатить вручную при отключении электричества или решении сэкономить на электроприводе. Установка автоматической системы открывания упростит процесс, но сделает конструкцию дороже. Распашные ворота, сваренные из профиля 40 на 40 и обшитые профлистом, обойдутся в 15-25 тыс. рублей. Установка раздвижных ворот с электрическим приводом стоит от 100 тыс. рублей. Изготовление конструкции своими руками потребует затрат минимум в 45-50 тыс. на фурнитуру и материалы. Из плюсов откатного полотна можно выделить свободный выбор материала для обшивки. Зашить основу можно поликарбонатом, деревом, профилированным настилом. Самый надежный и экономный – профлист. Ворота можно украсить художественной ковкой. Это будет дорого и престижно выглядеть.

При расчете затрат учтите размер ворот. Оптимально, если их высота составит от 2 метров и ширина – 4-6 метров. Высоты полотна будет достаточно для ограничения видимости с улицы. Ширина 4 метра позволит заехать во двор не только легковому автомобилю, но и грузовику со строительными материалами при необходимости. Если заезд с улицы возможен по диагонали, ширина полотна должна быть увеличена до 6 метров.

Конструкция состоит из таких деталей:

  1. Основная рама из профилированной трубы. Ширина основы должна быть в 1,5 раза больше проема.
  2. Полотно, материал которого выбирается исходя из материальных возможностей.
  3. Направляющая балка для установки роликов. Должна быть достаточно крепкой и массивной, ведь она принимает на себя вес механизма.
  4. Роликовая опора – для обеспечения движение полотна по направляющей.
  5. Уловителя для фиксирования.
  6. Подставка под ролики стабилизирует движение в случае сдвига фундамента.
  7. Автоматика.

Несмотря на все сложности, устройство раздвижных ворот не так сложно. Их вполне можно изготовить и установить без помощи специалистов. Хотя можно купить уже готовую конструкцию со всеми комплектующими и только собрать их самостоятельно. Качественно собранная система ворот прослужит более 50 тысяч циклов.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем. В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

  • наименьшая сложность для самостоятельного изготовления;
  • нижняя опора исключает провисание;
  • створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

  • рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
  • направляющая должна выступать над уровнем дорожного покрытия.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

  • легкость в управлении;
  • отказ от нижней опоры дает независимость от погодных условий;
  • долгий срок службы.

Подвесная конструкция имеет и минусы:

  • чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
  • большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

  1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
  2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
  3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

  1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
  2. Чаще всего нужно делать усиленный фундамент.
  3. Длина створки требует соответствующих параметров участка.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

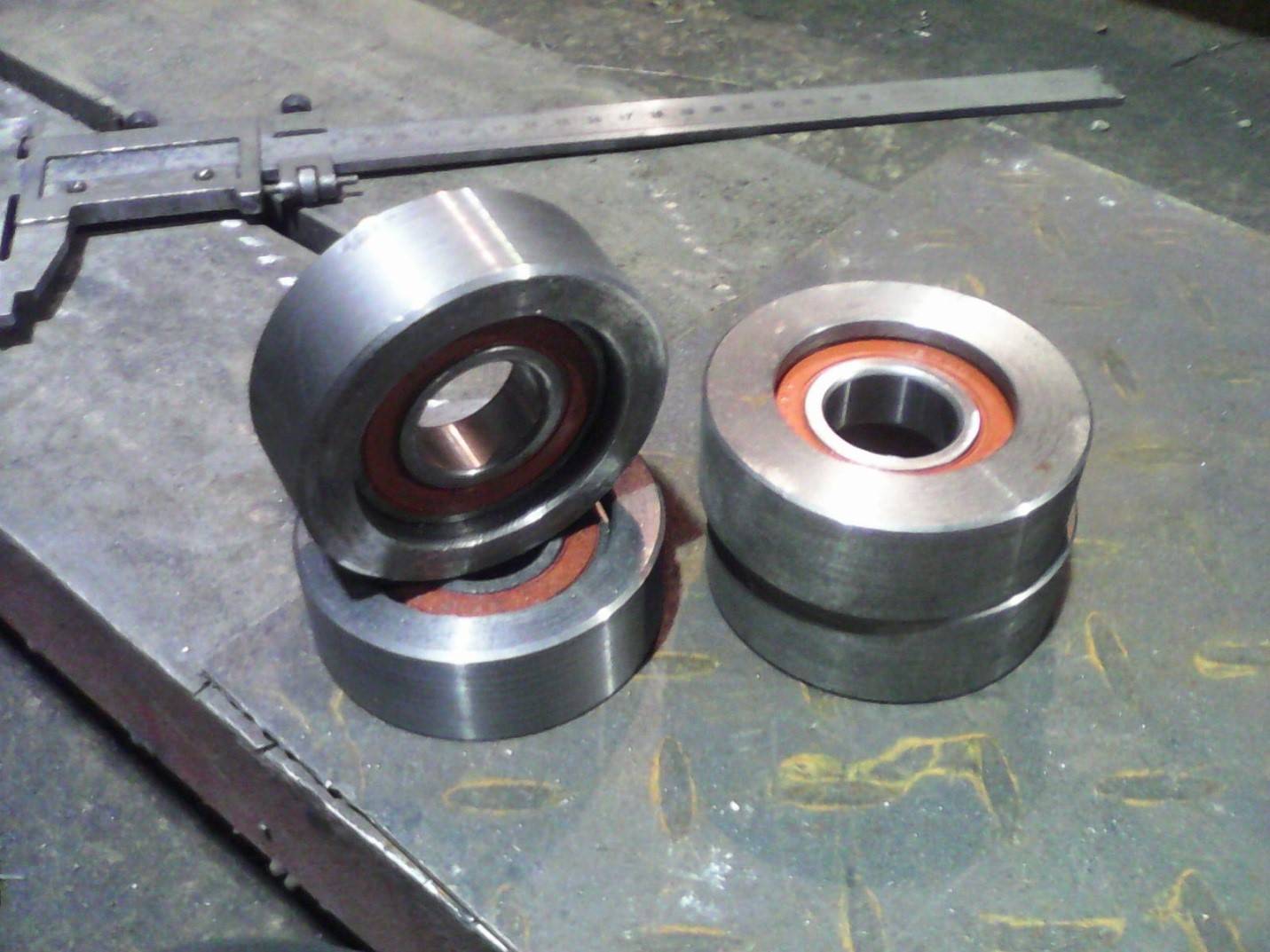

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Инструкция по сборке откатных ворот

Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

Болтами М8 соединяется угловая рама и откатное полотно.

На отверстия на раме и воротах устанавливаются пластиковые заглушки.

К нижней части откатного полотна прикрепляется направляющая шина.

Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.

В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).

Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты

Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.

Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

После подготовки крепежей выполняется установка роликовых опор.

В опорную рамку проводится монтаж роликов с помощью небольшой шины.

Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).

По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.

Со стороны уголка надо установить заглушку.

С противоположной стороны установите опорный ролик.

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.

После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.

Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

  • Щита.
  • Рамы, скрытой в бетоне.
  • Направляющих и роликовых систем.
  • Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

  • Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
  • Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

  • Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
  • Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.
  • Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
  • Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
  • Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.
  • Улавливатели створки на верхнем участке.
  • Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
  • Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
  • Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.
  • Подшипник. Для откатных систем подойдут такие типы подшипников:
    1. 301 (открытый).
    2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
    3. 80301 (закрыт шайбой из металла с обеих сторон).
    4. 180301 (закрыт резиновыми заглушками с двух сторон).
  • Специальная антивандальная конструкция (короб).
  • Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
  • Дополнительная защита от снега.
  • Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

  • Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
  • Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот.

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Описание и принцип работы

Еще относительно не так давно раздвижные ворота очень редко ставились и самым распространенным ограждением являлись простые распашные. Это объяснялось дорогой стоимостью комплектующих для раздвижных ворот. На сегодняшний день комплект фурнитуры для автоматических ворот стал гораздо доступней, и все больше владельцев домов интересуются, как своими руками установить эту конструкцию.

Раздвижные ворота для частного дома могут быть двух видов:

Последний вариант — это устаревшая разновидность, такие ворота зачастую можно увидеть на заводах. Наиболее популярен первый вариант, который сегодня распространен повсеместно. Эти ворота оборудованы дополнительной консолью, являющейся продолжением полотна. Консоль находится за забором, прилегающим к воротам, и спрятана за ним.

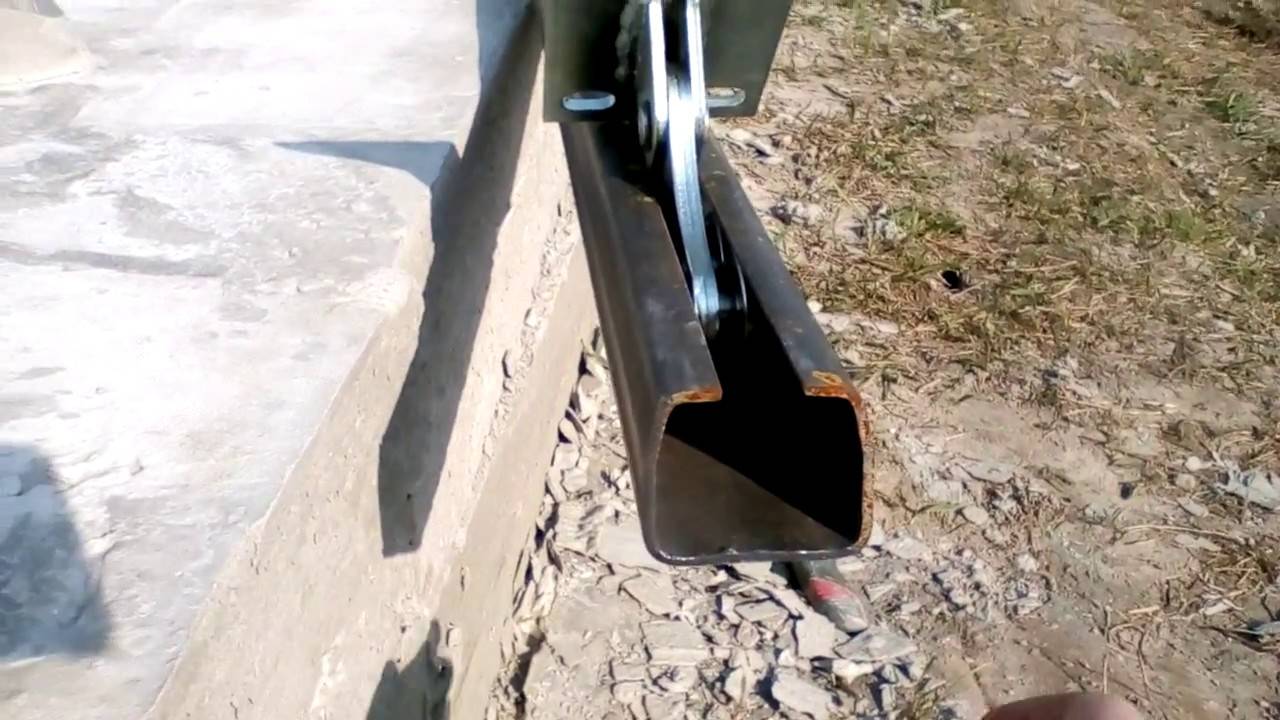

Принцип работы раздвижных ворот консольного вида следующий. К каркасу откатных ворот жестко приварена направляющая (она же консоль), за счет которой перемещается полотно. Направляющая передвигается по откатным тележкам, прикрепленным на фундаменте.

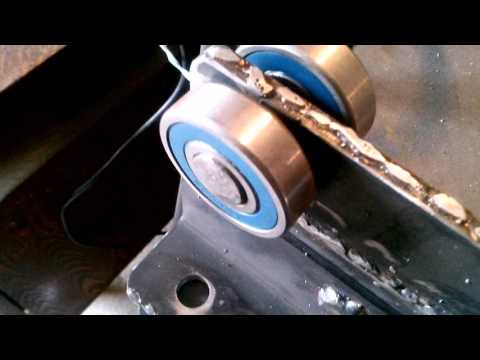

Каждая тележка оборудована 8-мью подшипниками с запрессованными металлическими или полимерными роликами. Откатные тележки находятся внутри направляющих, что защищает их дополнительно от атмосферных воздействий и продлевает время эксплуатации.

При нормальных условиях работа система раздвижных ворот обязана выдерживать не менее 60 тыс. циклов – это приблизительно 20 лет средней активности пользования.

К основным достоинствам раздвижных ворот откатного типа относятся:

  • можно управлять механическим способом или с помощью автоматики;
  • возможность прохода машин любой высоты (нет направляющих снизу и сверху проема);
  • простота установки (монтировать откатные ворота можно своими руками);
  • не нуждаются в дополнительном обслуживании.

Основной недостаток монтажа раздвижных ворот – использование довольно большой площади для их открывания. Зачастую из-за нехватки места люди отказываются от раздвижных в пользу распашных конструкций.

Комплектующие

Для установки раздвижных ворот своими руками нужно купить специальные комплектующие для монтажа раздвижной системы.

Комплектующие для консольных ворот обязаны в себя включать такие элементы:

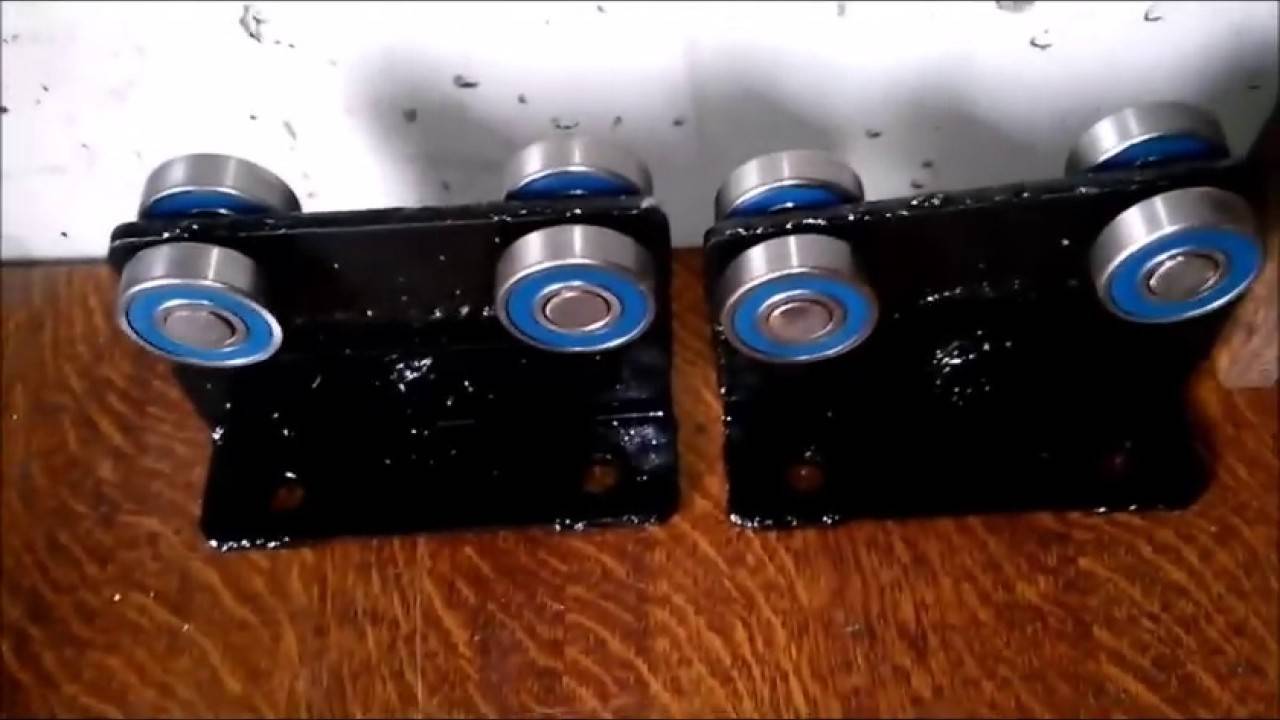

  • Несущие тележки или роликовые каретки.
  • Верхний и нижний ограничитель уменьшает качание полотна при сильном ветре.
  • Несущая балка. Ее толщина будет зависеть от тяжести полотна.
  • Концевой ролик создает бесшумность работы и снижает тяжесть полотна в открытом положении.
  • Плата, которая удерживает полотно от бокового раскачивания при передвижении.

Если планируется автоматика, то нужно дополнительно приобрести этот комплект, он состоит из таких элементов:

  • Зубчатая рейка (желательно выбрать оцинкованную рейку). Для больших (более 5 м.) и тяжелых ворот нужна зубчатая рейка толщиной не меньше 9 мм.
  • Редуктор.
  • Пульт ДУ.
  • Фото датчики или световые элементы – они синхронизируют поступление ИФ-луча между приемником и передатчиком, препятствуют закрыванию, когда в проеме расположен какой-то предмет.
  • Основание для монтажа.
  • Сигнальная лампа.

Автоматика, установленная из комплектующих итальянских и немецких изготовителей, является наиболее надежной и подходит для эксплуатации в различных климатических регионах.

При монтаже откатных ворот своими руками, надо предусмотреть возможность открывания в случае выхода из строя автоматики.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
