Какими бывают газгольдеры – конструктивные особенности
По месту расположения различают наружные и подземные газгольдеры, первые ввиду слишком низких температур в зимнее время не используются в бытовом хозяйстве – для них нужен обогрев, что экономически невыгодно.
Также газгольдеры могут располагаться вертикально и горизонтально по отношению к плоскости земли, но в связи с тем, что вертикальные виды имеют малую площадь испарения по сравнению с горизонтально размещенными, они редко применяются в промышленной и бытовой сферах.
Практически все подземные газгольдеры имеют однотипную конструкцию из резервуара и горловины, минимальная глубина залегания резервуара под поверхностью земли – около 600 мм, некоторые модели комплектуются люком-лазом.
Поэтому отечественный производитель поставляет на рынок резервуары с конструктивным исполнением (высокой горловиной), рассчитанным на эксплуатацию в холодных климатических условиях, но как отмечалось выше, материал их изготовления значительно уступает европейской стали по качеству.

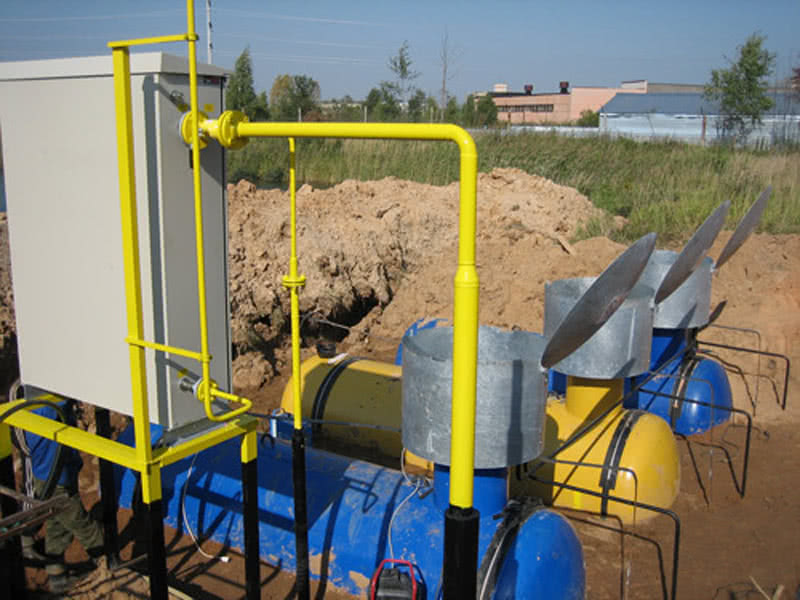

Рис. 19 Типовые конструкции арматурных отсеков газгольдеров для автономного газоснабжения
Использование двух и более газгольдеров
Иногда, вместо одного, устанавливают два газгольдера (в случаях, когда на участке недостаточно места, увеличился объем потребления и т.д.) при этом их соединяют друг с другом по жидкой и газообразной фазам. Таким образом, можно увеличить объем сохраняемого газа, площадь его испарения, заправлять резервуары поодиночке или вместе.
При их соединении удобнее использовать модели с высокими патрубками, которые является одним из вариантов стандартных конструктивных исполнений.
Как правильно установить газгольдер
Установкой газгольдера занимается только специализированные фирмы со штатом опытных работников, для проведения работ требуется специальная техника для перемещения тяжелых грузов, приспособления для сварки ПНД труб – теоретическая возможность провести работы своими руками (не считая других нюансов) практически отсутствует. Последовательность проведения работ специализированной фирмой:
- В соответствии с планом дома выбирается подходящий участок для размещения резервуара.
- В заданном месте выкапывается котлован необходимого размера и траншея для размещения трубопровода ниже глубины промерзания грунта, на дне котлована по горизонтальному уровню формируется песчаная подушка.
Рис. 20 Установка газгольдера – основные этапы
- Поверх подушки укладывается бетонная плита с четырьмя выступающими пластинами с отверстием и размером с газгольдер, при укладке ее дополнительно проверяют на соответствие горизонту.
- Вдоль осевой линии плиты размещается резиновая подложка для защиты емкости от коррозии и механических повреждений, после чего резервуар выгружается и укладывается на подложку. Он закрепляется стальными тросами в защитной оболочке прикручиванием к стальным пластинам. Некоторые резервуары оснащены стальными опорами и не требуют подложки для установки.
- Устанавливают на резервуар регулятор давления, подключают пластиковую трубу газопровода и прокладывают ее в траншее с небольшим уклоном, в самой нижней точке устанавливают конденсатосборник.
- Приваривают к концу подземной газопроводной ПНД трубы цокольный ввод, свободный конец заводят в дом.
- По окончании работ проводят проверку системы опрессовкой, засыпают котлован и траншею, восстанавливают травяное покрытие, укладывая на место снятый дерн.
Проектирование плана для будущих работ по газификации
Организация независимого газоснабжения для частного дома – это серьезная задача. Технические вопросы – эта сфера, в которой работают только лицензированные специалисты.

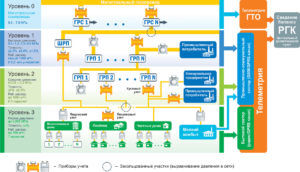

Структура единой многоуровневой системы газоснабжения и учёта газа
Обратиться для составления проекта и основной документации для газовой системы можно как к специалистам из частной компании, так и в специализированные подразделения облгаза. В любом случае установка газоснабжения автономного типа будет выполнено с учетом всех существующих требований в плане безопасности.
Оба варианта имеют свои преимущества и недостатки. Так, сотрудничество с частной фирмой имеет более высокий ценник. Зато частники предлагают выполнение всех работ в максимальном объеме, согласовывая готовую документацию в соответствующих инстанциях. Еще в профильных частных фирмах специалисты оказывают клиентам помощь в выборе наиболее подходящего оборудования для независимого газоснабжения, занимаются его монтажом и проведением пуско-наладочных манипуляций.
В готовом проекте по созданию плана газификации дома, отражаются следующие данные:
- генеральный план участка с домом;
- имеющиеся технические решения для защиты различного плана;
- технические параметры резервуара;
- основные характеристики прочих компонентов, в том числе испарительной установки и других;
- план наружной части газопровода.
По готовности данный документ должен быть согласован в архитектурном надзоре, органах, отвечающих на местном уровне за газоснабжение и электрообеспечение, охрану окружающей среды и пожарную безопасность. На завершающем этапе его регистрируют в ростехнадзоре, который и выдает необходимое разрешение на строительство.
Что включает в себя газификация под ключ
Компании, которые устраивают систему газоснабжения предельной готовности, берут на себя ответственность за выполнение целого комплекса услуг
Сюда входит:
- Выезд на место и замер всех габаритов участка. Выполнение этой работы необходимо, чтобы составить план участка, разместить на нем все имеющиеся постройки, определить степень благоустройства и наметить месторасположение будущего газгольдера и газопровода.
- Построение плана дома с нанесением на него всех газопотребляющих приборов. Сбор паспортных и технических характеристик оборудования.
- Проектирование системы с учетом требований современной нормативной документации. Сюда входит подбор и правильное размещение газгольдера, трассировка газопровода низкого давления по участку и дому, подбор необходимой запорной, регулирующей арматуры и автоматики.
- Закупка сертифицированного оборудования и материалов в специализированных магазинах и его доставка на место строительства.
- Монтаж запроектированной системы. В случае невозможности выполнить строительство строго в соответствии с проектом, вызов проектировщиков для корректировки принятых решений.
- Проведение испытаний газопровода, устранение неполадок.
- Предоставление гарантии на выполненные работы.
Опоры трубопроводов
- газопроводов;
- нефтепроводов;
- трубопроводов ТЭС и АЭС;
- инженерных коммуникаций ЖКХ;
- промышленных предприятий и др.
Наше производство производит опоры трубопровода по большинству существующих стандартов, а также по индивидуальным чертежам заказчика из обычных сталей или для «северного исполнения» из стали 09Г2С.
В зависимости от назначения и устройства все опорные конструкции относятся либо к подвижным, либо к неподвижным опорам.
Подвижные опоры трубопроводов
Подвижные опоры трубопроводов ориентированы на восприятие вертикальных нагрузок, зависящих от протекающего внутри трубопровода продукта и веса самого трубопровода. Конструктивно подвижные опоры состоят из жесткого основания, полукруглого металлического держателя, крепления и прокладки.
Для крепления горизонтальных трубопроводов применяются подвесные опоры. Подвески, которых прикрепляются к кронштейнам, консолям, перекрытиям сооружений с применением тяг с болтами или приварных пружин, размеры которых определяются в каждом конкретном условии.
Неподвижные опоры трубопроводов
Подвижные опоры позволяют трубопроводу смещаться, фиксируя во время деформаций любой тип трубопровода, в целях поглощения линейных удлинений, возникающих при изменении температуры, в тоже время неподвижные опоры в определенных местах поддерживают трубопровод, испытывающий вертикальные на грузки от собственного веса и веса оцинкованной или полиэтиленовой оболочки служащей теплоизоляцией.
Горизонтальные нагрузки делятся на горизонтальные осевые и горизонтальные боковые. Усилие от горизонтально боковых нагрузок передаются на те опоры которые расположены в местах поворота трубопровода и вблизи их присоединения к опором. Горизонтальные осевые усилия передаются на все имеющиеся неподвижные опоры. Изготовление всех видов опор трубопроводов выполняется по альбомам и сериям в соответствии с требованиями ОСТ и ГОСТ, предъявляемых к каждой конкретной опоре с учетом условий эксплуатации и области ее применения.
Различные типы газгольдеров
Есть несколько видов газгольдеров. Для автономной газификации любого частного дома используют резервуары 1 категории, рассчитанные на хранение газовой смеси под давлением в 3–6 бар. Модели 2 категории работают при 30 атм. и используются на предприятиях.
Классифицируют газгольдеры по ряду признаков.
В зависимости от расположения
Наземное расположение газгольдера с утеплителем
По методу установки различают наземные и подземные хранилища.
Наземные модели размещают над землей на бетонном основании. Земляные работы минимальны, так что монтаж стоит недорого. Техосмотр резервуара тоже не вызывает затруднений. Однако такое решение подходит только для регионов с теплым климатом, так как уже при 0°С происходит конденсация влаги, что перекрывает подачу газа. В других районах конструкцию требуется теплоизолировать, что намного дороже.
Еще одно существенное затруднение – размеры. На небольшом дачном участке установить столь крупный объект очень сложно. Придется пожертвовать частью сада и двором, а это мало кого устраивает.
Подземный монтаж сложнее и дороже: нужно вырыть траншею, тем более глубокую, чем холоднее зима в регионе, залить плиту, разместить газгольдер и трубы. Но во всех остальных отношениях такой вариант выгоднее. Площадь участка остается свободной, теплоизоляция не нужна, газ при утечке выходит не в воздух, а попадает в почву, что исключает взрыв или возгорание.
По конструкции
Из вертикального газгольдера газ испаряется меньше
Различают газгольдеры с переменным и постоянным объемом. Первые используются в промышленных условиях. Здесь давление газа поддерживается механизмом, разделяющим рабочий и освободившийся объем резервуара. Газификация дома выполняется за счет установки газгольдеров с постоянным объемом.
Конструкции постоянного объема разделяют на 2 типа:
- Горизонтальные – производительность газгольдера зависит от поверхности сжиженной фазы. Чем она больше, тем больше объем паровой фазы. В горизонтальных емкостях зеркало сжиженной фазы больше, поэтому такие модели производительнее.
- Вертикальные – поверхность зеркала меньше, а значит испаряется газ медленнее. Однако вертикальная конструкция занимает меньше места.
По высоте горловины
Чтобы газгольдер работал эффективно, арматура должна размещаться практически на уровне земли. Это решает и другую проблему: опасность залития при высоких грунтовых водах.
Модели с низкой горловиной устанавливают в южный регион, где нет надобности опускать резервуар ниже уровня промерзания земли. В средних и северных широтах газгольдер монтируют на глубине 1,5 м или глубже. В таких случаях нужен резервуар с высокой горловиной.
Удлинение арматурного кожуха не решает проблему. Герметизация создает опасность взрыва, так как в этом случае пропан-бутан при утечке не впитывает в почву, а уходит в воздух.
Преимущества и недостатки системы автономного газоснабжения
Став обладателем системы автономной газификации, ее владелец получает целый ряд преимуществ:
· Автономность
Давление паров СУГ всегда постоянное, не происходят его перепады, как это часто бывает при подключении к централизованным газопроводам. Система газификации является собственностью заказчика, и именно поэтому в быту встречается другое название — индивидуальная газификация.
· Экономичность
С экономической точки зрения автономная газификация очень выгодна — цена вырабатываемой энергии ниже на 25-30%, чем при использовании дизельного топлива. В сжиженном газе содержится меньше сернистых соединений, поэтому расход газа и его сгорание происходит с большей эффективностью. Стоимость энергии дешевле лишь при отоплении метаном.
· Индивидуальный проект
Проектирование и монтаж производится с учетом требований и пожеланий заказчика.
· Увеличенный ресурс котельного оборудования
Низкое содержание сернистых соединений в СУГ и стабильность его давления на входе горелки продлевает ресурс котельного оборудования и дымоотводящих систем. Газовые котлы не так подвержены такой коррозии, как котлы, работающие на других видах топлива, и меньше зарастают сажей.
· Универсальность
Возможность подключения дополнительного газоиспользующего оборудования для частных лиц без согласований. При этом можно обеспечить свое жилище теплом, горячей водой, подключить газовую электростанцию, а также установить на кухне газовую плиту.
· Высокая безопасность
Автономная газификация включает оборудование безопасности, находящееся как на резервуарах, так и в регуляторах давления, а также в котельной или другом газифицируемом помещении.
· Простота и низкая стоимость обслуживания
Оборудование не требует постоянного контроля режимов работы, а его осмотр достаточно производить один раз в три месяца.
· Монтаж в сжатые сроки
Высокая унификация позволяет производить монтаж автономной газификации коттеджа «под ключ» в течение 1-2 дней, промышленных объектов — 3-4 дня с момента поступления заказного оборудования.
· Высокая экологичность
СУГ — экологически чистое топливо, при его сгорании не образуется зола, сажа и различные токсичные вещества.
· Отсутствие бюрократии
Все вопросы решаются в двухстороннем порядке между заказчиком и подрядчиком, а это и обусловливает тот факт, что автономная газификация «под ключ» монтируется в кратчайшие сроки.
Недостатки автономной газификации
· С одной стороны данная система позволяет избавиться от необходимости регулярно заправлять топливные баки, как того требуют жидкостные или твердотопливные варианты. Однако это влечет другие обязанности, в частности владелец должен постоянно контролировать состояние газгольдера во избежание появления утечки газа. Также необходимо отслеживать остаток газа, чтобы в самый важный момент система не отключилась из-за нехватки топлива.
Решение:
Это несложно выполняется благодаря современным телеметрическим модулям, модификация некоторых из них может передавать данные даже дистанционно посредством Интернет или GSM-связи.
· В процессе испарения на стенках газгольдера образуется конденсат, который при попадании в редуктор может стать причиной появления неисправностей в системе.
Решение:
Во избежание этого модели газгольдеров должны обладать повышенной страховкой от подобных проявлений. Их выбор помогут осуществить квалифицированные специалисты, прекрасно осведомленные в определении параметров с учетом условий эксплуатации, типа грунта и технологических особенностей газопотребляющей установки.
· Газовое топливо предназначено для сжигания, в силу чего оно считается взрывоопасным и его использование должно тщательно контролироваться.
Решение:
При создании в загородном доме автономную систему газификации, следует доверять выполнение работ только официальной компании, имеющей соответствующие допуски и сертификацию.
Газгольдер
Газгольдеры АвтономГаз, изготовленные на польском заводе Chemet, имеют ёмкость 4850 литров, 6400 литров или 9200 литров. Таких объёмов достаточно для отопления дома в течение нескольких месяцев.
Чтобы газгольдер можно было установить на достаточной глубине, он должен иметь либо высокую горловину, либо высокие трубки, поднимающие запорное оборудование выше уровня земли. Кроме того, увеличенная глубина предъявляет особые требования к прочности подземного резервуара и надёжности соединения между ним и горловиной, ведущей на поверхность.
Другой важный фактор — коррозия. Если газгольдер недостаточно защищён от неё, потребуется частый и дорогостоящий ремонт. Для предотвращения коррозии к газгольдеру подключают электрохимическую систему защиты. Важен и материал, из которого изготовлен резервуар. Газгольдеры АвтономГаз сделаны из отборной вакуумированной мелкозернистой стали, которая не подвержена коррозии. Это делает их значительно долговечнее продукции конкурентов.
Что входит в автономную газификацию
Прежде всего нужно разобраться, что же такое автономная газификация. Чтобы не попасть в такую ситуацию, когда вам пообещали за какую-то определенную сумму денег сделать всё под ключ, привозят оборудование, а по факту выясняется, что нужно за это доплатить, за это доплатить. Чтобы вы знали точно, что вам минимально необходимо для того, чтобы автономная газификация у вас работала, и вы четко были уверены, что сделали всё правильно и оплатили необходимую сумму.
Первое, что входит в автономную газификацию – это газгольдер. Газгольдер, стоимость его варьируется от 50 тысяч рублей на минигазгольдер, маленький, наземный, и до 200 – 300 тысяч рублей, и так далее, на большие емкости, которые устанавливают себе промпредприятия. Например, газгольдер KADATEC, объемом 6600 литров. Его стоимость примерно 170 000 рублей. Не нужно пугаться этой стоимости, потому что емкость очень большого объема и предназначена она для объекта, где будет установлен очень мощный котел, поэтому и стоимость ее 170000 рублей. На более маленькие объекты требуются емкости меньшего объема, соответственно, и стоимость их гораздо ниже. Как мы уже говорили, это от 50 тысяч рублей.
- Второй пункт в наших затратах – это комплектующие материалы. Что входит сюда? Это железобетонная плита, трубопровод пластиковый, подземный, цокольный ввод. И используются еще очень много различных мелких комплектующих, таких как переходы, кранчики, фитинги и так далее. Стоимость всего этого комплекта на установку автономной газификации составляет примерно 20 – 25 тысяч рублей.
- Третий пункт статьи расходов – это доставка. Доставка происходит манипулятором, у которого есть стрела, для того, чтобы эту емкость и железобетонную плиту опустить в яму, потому что вручную это сделать нереально, они весят довольно много. Стоимость доставки зависит от удаленности от места, где газгольдеры хранятся, примерно 10 – 20 тысяч рублей.
Итак, вы купили газгольдер. Вы оплатили все необходимые материалы для его подключения. Привезли всё это на манипуляторе к себе на участок. И дальше соответственно вам необходимо всё это дело смонтировать.
Пункт наших затрат №4 – это стоимость монтажных работ. В зависимости от сложности объекта эти работы могут составлять 30 – 40 тысяч рублей.
Пункт №5 наших затрат – это земляные работы
Обращаем ваше внимание на то, что земляные работы требуются только для подземного газгольдера. Для наземного газгольдера эта статья расходов отсутствует
Поэтому стоимость земляных работ зависит от объема емкости, от удаленности объекта. Стоимость варьируется от 15 – 20 тысяч рублей до 40 – 50, в зависимости от газгольдера.
Пункт №6 наших расходов – это заправка газом. Вы привезли емкость, привезли комплектующие. Вам всё это смонтировали. Дальше для того, чтобы у вас газ поступал из газгольдера в дом, его нужно этим газом заправить. Стоимость заправки газгольдера зависит от объема емкости и от удаленности объекта. Чтобы посчитать стоимость заправки вашего газгольдера, нужно взять объем вашего газгольдера и умножить на стоимость газа на сегодняшний день. Сейчас стоимость газа примерно 18 рублей.
Классификация газгольдеров
Резервуары для хранения газа вне зависимости от разновидности обладают герметичностью. В качестве материала для изготовления газгольдера используется высокопрочная сталь.
Ёмкости выпускаются разных видов. Они могут отличаться местом установки: надземным и подземным. Первый вариант в наших регионах используется редко из-за сурового климата и невозможности обеспечить максимальную защиту от коррозии. Самым популярным и в то же время безопасным является подземный газгольдер. Они не портят дизайн ландшафта, испарение осуществляется естественным путём без подогрева поверхности.
Другая отличительная особенность резервуаров – внешний вид. Корпуса изготавливаются в виде горизонтальных и вертикальных цилиндров. Каждая конструкция имеет свои преимущества. Горизонтальная модель считается более производительной из-за большей площади зеркала испарения. Однако для установки вертикальных ёмкостей требуется меньше места.
Конструкции отличаются длиной горловины
При выборе модели газгольдера рекомендуется обращать внимание на большие параметры этой зоны, тогда обслуживать систему будет проще
Особенности индивидуального отопления
В первую очередь, это независимость от центральной магистральной системы подачи газа. В такой системе часто случаются перебои c подачей газа, а при автономной газификации эта проблема полностью отсутствует. Кроме этого, с помощью СУГ можно получить не только тёплую квартиру, но и подогрев воды. Что касается хранилища, то как было сказано выше, используется газгольдер, который может быть:
- Наземным.
- Подземным.
Чаще всего используется второй вид газгольдеров, то есть подземный способ хранения СУГ. Кроме этого, газгольдер осуществляет бесперебойную подачу топлива в дом. С помощью специальных датчиков можно отслеживать уровень жидкости в газгольдере – это позволяет всегда быть в курсе запасов топлива и вовремя осуществлять дозаправку.
Несколько слов о том, что данное топливо довольно дешево. Если сравнивать с дизельным топливом, то разница составляет порядка 28-30% в пользу сниженного углеводородного газа. Помимо этого, автономная газификация зданий осуществляется достаточно быстро. Если монтаж системы проводят высококвалифицированные специалисты, то все работы занимают 2-3 дня.
Устройство газопровода автономного газоснабжения
К газопроводу автономного газоснабжения предъявляются те же требования, что и при подключении к магистральному газопроводу природного газа, главными из которых является надежность и безопасность.
Устройство газопровода автономного
Монтаж газопровода должен соответствовать следующим правилам:
- Трубы для подачи СУГ прокладываются только открыто. Никакая скрытая проводка не допускается. При прохождении труб транзитом, например, через подсобные помещения, ванную комнату или туалет, установка в них приборов потребления газа не допускается.
- Не допускается также транзит трубопровода через жилые помещения и кухню.
- Соединения труб при прокладке газопровода должны быть неразъемными. Разъемным может быть только подключение приборов потребления газа.
- Наземная часть газопровода от газгольдера к дому прокладывается с обязательной тепловой изоляцией. При этом используются негорючие материалы. Также необходима установка конденсатоотводчиков.
- Помещение, в котором устанавливается котел отопления, работающий на сжиженном газе, должно иметь объем не менее 15 м3. В нем должно быть окно, площадью не менее 0,5 м2 (Окно необходимо для направления движения взрывной волны при взрыве газа). Дверь из помещения котельной должна распахиваться наружу.
- В помещение котельной должен быть обеспечен приток воздуха, необходимого для горения. Также необходим постоянный вентиляционный канал, основное предназначение которого состоит в снижении уровня концентрации газа в помещении в случае его утечки.
- При установке котлов в подвалах или в цокольных этажах в обязательном порядке устанавливаются системы контроля уровня загазованности
