Как правильно организовать систему автономного водоснабжения частного дома

Автономная система водоснабжения: установка колодезного водопровода в частный дом

Владельцы загородных коттеджей предпочитают запитывать свой дом водой из колодца, и вот почему:

• стоимость рыть колодца в разы дешевле бурения хорошей скважины;
• вырыть хорошей колодец доступно каждому, обладающему хоть какими-то навыками физического труда и понимающему суть процедуры;
• правильно устроенный колодец — это гарантия стабильного водообеспечения на долгие годы, скважина уже через несколько лет нуждается в прочистке или вовсе теряет свои функциональные характеристики (затягивается, вода застаивается, требуется регулярная прокачка);
• на рытье колодца, ввиду его относительно малой глубины, не требуется официальное разрешение.

Конечно, из-за близкого залегания колодезная вода несколько уступает скважинной, и в ней может содержаться достаточно много различных примесей. Но она вполне пригодна для полива и других технических нужд. Если же вы хотите ее использовать для питья, то вам потребуется установить систему фильтров со сменными картриджами и периодически проводить дезинфекцию колодца.

Подводка воды к дому и монтаж наружной водопроводной сети

Начало прокладки наружного водопровода предусматривает, что у застройщика уже имеется источник водоснабжения, комплект необходимого оборудования и материалов и схема устройства линии подачи от скважины до ввода в здание.

Кессонный колодец обеспечивает доступ и защите насосного оборудования, обеспечивающего подачу воды по магистрали в дом.

Колодец и пластиковый кессон: порядок монтажа

Для размещения насосного оборудования и защиты оголовка скважины от климатических и атмосферных воздействий источник водоснабжения нужно оборудовать смотровым колодцем или кессонной камерой. Можно построить резервуар из сборных ж/б элементов или купить .

Последовательность выполнения работ:

• • 1. Подготовить котлован для выбранной конструкции.
    2. Основание уплотнить щебеночно-песчаной смесью.
    3. Установить опалубку, уложить арматурные сетки и залить бетоном дно резервуара.
    4. На подготовленную площадку установить сборный колодец или пластиковую емкость.
    5. Сделать гидроизоляцию стен, если монтируется железобетонный резервуар, или утеплить сооружение, если устанавливается пластиковый кессон.
    6. Выполнить обратную засыпку грунта в пазухи котлована.
    7. Выпускной патрубок перекачивающей установки соединить с подающей магистралью.
    8. Подключить электропитание.

Выбор насоса

Мощность насоса напрямую зависит от количества проживающих жильцов в конкретном строении.

Для выбора скважинного насоса необходима следующая информация:

• • • глубина бурового колодца;
    • диаметр выработки;
    • статический уровень и динамический уровень воды в скважине;
    • дебит скважины;
    • расстояние от источника до ввода в здание;
    • высота дома (этажность);
    • характеристики местной электросети.

Основные данные можно взять из .

Стандартные насосы рассчитаны на установку в скважинах диаметром 74 и 100 мм. Расстояние до поверхности земли равно глубине погружения агрегата. Верхний уровень водозабора можно посчитать, перемножив число этажей в доме на 3. По нормам требуемое давление в системе водоснабжения составляет 1,5-3, 0 атм. 1 атмосфера равна 10 м водяного столба.

На основании проведенных расчетов можно сделать вывод, что нужен агрегат производительностью 3,5 м³/ч, способный создать давление в системе до 3,0 атм и поднять воду на высоту до 100 м.

Прокладка труб наружного водопровода

При прокладке магистрали водопровода учитывается как уровень промерзания грунта, так и уровень грунтовых вод.

Для прокладки подающей магистрали к жилому зданию в соответствии со схемой наружного водоснабжения нужно выполнить следующие работы:

• • • провести геодезическую выноску трассы на местность;
    • обозначить возможные точки пересечения линии с подземными коммуникациями;
    • подготовить песок, трубы, соединительные детали;
    • вырыть траншею;
    • смонтировать и уложить секции магистрали на подготовленное песчаное основание высотой 100 мм;
    • подключить напорную магистраль к вводному крану внутри здания;
    • засыпать яму и спланировать участок.

Дно траншеи должно располагаться на 40 см ниже уровня промерзания грунта, ширина траншеи должна быть на 50 см больше наружного диаметра используемых труб.

Популярные схемы реализации водоснабжения

Схемы автономного водоснабжения зависят от цели использования воды и условий проживания в доме. На основании этих факторов выполняется расчет системы водопровода с определением плана и способа подачи ресурса.

Колодец или скважина глубиной до 8 метров

Если дача не предназначена для постоянного проживания, а вода будет использоваться только для полива, то достаточно вырыть неглубокий колодец или скважину. Такие сооружения рассчитаны для забора технической воды из высоко расположенных горизонтов (верховодки). Она может использоваться только для сельскохозяйственных нужд и не подходит для приготовления пищи.

Колодец или скважина глубиной больше 8 метров

Скважина или колодец глубиной более 8 метров предназначены для добычи питьевой воды из песчаных и артезианских источников. При установке перекачивающего оборудования выработки могут использоваться для водоснабжения дома в условиях постоянного проживания.

Слева — ёмкость с насосной станицей, справа — ёмкость с самотечным водопроводом.

Емкость с самотечным водопроводом

Резервуар представляет собой металлическую или пластиковую емкость, подвешенную в самой верхней точке на линии подачи ресурса (под кровлей). Камера оборудуется поплавковым клапаном, который регулирует заданный объем воды в баке.

На выпускном патрубке устройства монтируют запорный кран или задвижку с электроприводом. При открытии вентиля вода самотеком поступает в систему. Наполнение бака осуществляется скважинным насосом или перекачивающей комплексной установкой.

Емкость с насосной станцией

Накопительный бак в комплекте со станцией используется в случае слабого напора в системе центрального водоснабжения или недостаточном дебите скважины. Бак устанавливается в подвальном помещении дома.

Для подачи воды по внутренним трубопроводам на выходе из емкости монтируют насосную станцию с контрольно-измерительной и регулирующей аппаратурой. При открытии смесительных кранов внутри помещений происходит запуск насосного оборудования и вода из бака подается потребителям.

Монтаж насосного оборудования в скважину

Перед тем как завести воду в дом в первую очередь на выходном патрубке насоса требуется установить обратный клапан, который защитит устройство от гидроударов. Далее нужно зафиксировать обжимную муфту и выполнить ее соединение с внешней частью трубопровода. Крепежные проушины можно использовать для погружения насоса в скважину, для этого нужно взять трос из оцинкованной проволоки в пластиковой оплетке, вставить в проушины и закрепить металлическими хомутами. Далее к тросу прикрепляют трубу, а через 2 метра от нее фиксируют кабель питания. Всю конструкцию опускают в скважину, при этом насос должен располагаться на высоте примерно 1 метр от дна. Чтобы добиться такого результата, нужно опустить насос на дно, сделать метку на тросе, затем поднять оборудование на 1 метр от этой метки.

При обустройстве водопроводной системы необходимо вы делить время на проведение теплоизоляционных и гидроизоляционных работ, особенно в месте ввода воды в дом от скважины. Непосредственно трубу также нужно утеплить и защитить от воздействия влаги.

В одном отсеке емкости находится вода, другой отсек заполнен воздухом. Для регулировки напора воды из насоса перед гидроаккумулятором устанавливают реле давления. Кроме того нужно сдать воду в лабораторию для проведения соответствующей экспертизы, затем продумать систему очистки воды и приобрести для этой цели фильтры.

Вариант разводки водоснабжения

Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:

• тройниковый способ;
• коллекторный способ;
• комбинированный способ.

Тройниковый способ разводки трубопровода в частном доме

Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.

Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.

Особенности тройниковой разводки:

1. Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
2. Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
3. Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.

Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.

Параллельная разводка труб в доме

Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.

Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.

Характерные особенности параллельной разводки:

1. Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
2. Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
3. Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
4. Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
5. Возможна замена смесителя, не перекрывая воду во всём доме.
6. Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
7. Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.

Параллельную разводку уместно делать в больших домах и коттеджах.

Монтажная схема данной разводки:

При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.

Комбинированная разводка

Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.

Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.

Скрытый и открытый монтаж

Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.

При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.

О скважинах

Существует три основных разновидности водозаборных скважин:

• Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;
• «На песок» с водоотдачей до 1,5 кубов/час;
• Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Виды источников водоснабжения в частном доме

Вариантов обустройства систем водоснабжения в частном домостроении всего два, использование для подключения сетей центрального водопровода и обустройство независимых источников (колодец, скважина) непосредственно на придомовом участке.

Особенности подключения к центральному водопроводу

Подключение к инженерным сетям централизованной подачи воды имеет свои нюансы. В первую очередь необходимо выполнить монтаж внутренних сетей, который желательно доверить специалистам.

Так как в этом случае будет подготовлена вся необходимая техническая документация, детально описывающая схемы разводки внутренних коммуникаций, технические параметры используемых труб.

Данная документация предоставляется в организацию, осуществляющую общее управление комплексом инженерных сетей (водозаборных сооружений, трубопроводные коммуникации).

В случае отсутствия подобной технической документации, ее составлением будут заниматься специалисты обслуживающей организации. Все расходы по данной услуге будут дополнительно внесены в общую смету затрат на подключение.

Также потребуется предоставить кадастровый план участка и юридическое подтверждение на право владения домом, участком в установленных границах.

Специалисты обслуживающей организации, на основании предоставленных технических данных определят технические особенности подключения к центральному водоводу (прокладка труб, установка запорной арматуры, варианты подключения к внутренним сетям).

Организация сама определяет сроки подключения, но в рамках установленных действующим законодательством временных интервалов.

Центральный водопровод в частном доме имеет свои преимущества и недостатки.

К преимуществам можно отнести:

• организацией работ по подключению занимаются специализированные организации;
• возможность автоматического поддержания заданного давления на всем протяжении инженерных коммуникаций, а следовательно и давления в системах водоснабжения частного дома;
• достаточный уровень очистки воды, соответствующий нормативам санитарного эпидемического надзора.

Среди недостатков стоит отметить:

• зависимость от внешних факторов (прорыв, профилактические работы, отсутствие возможностей ресурсной организации повышать объем прокачиваемой воды в период повышенного спроса);
• горячее и холодное водоснабжение частного дома могут обеспечивать разные организации;
• длительность допустимых сроков на подключение.

Даже при наличии централизованной подачи воды, большинство владельцев домостроений стараются обустроить автономные системы водоснабжения частных домов.

Автономные системы водоснабжения в доме

Схемы автономного водоснабжения частного дома подразумевают забор воды из независимых источников.

Преимущественно используются скважины, реже колодцы.

Водоснабжение частного дома из колодца имеет следующие преимущественные параметры:

• небольшие затраты на обустройство самого колодца;
• возможность пользования источником в случае отсутствия электричества;

Дополнительным преимуществом является возможность подчеркнуть эстетику ландшафта участка за счёт дизайнерских решений при обустройстве устья колодца.

Водоснабжение частного дома из скважины получает всё большее распространение.

Различают два основных типа скважин:

1. Скважина «на песок» бурится до глубин расположения первого, после горизонта поверхностных грунтовых вод, водоносного пласта. При небольшой суточной потребности, данная скважина вполне способна обеспечить бесперебойное водоснабжение.
2. «Артезианская скважина более функциональна. Водоносные пласты, располагаемые между породами с высокой прочностью и плотность, обладают высокой продуктивностью и характеризуются меньшим наличием механических примесей.

Перед колодцами скважины имеют следующие преимущества:

• скорость бурения и небольшие временные затраты на обустройство ствола скважины;
• высокий суточный дебет;
• занимает минимум площади на участке;
• при грамотном выборе места бурения, профессиональном подходе к процессу бурения (достижения водоносного горизонта, способного обеспечить достаточный суточный приток воды), обустройству ствола скважины (крепление с использованием обсадных колонн), скважина способна эксплуатироваться в течении длительного времени.

Схемы оборудования систем водоснабжения дома из данных источников во многом схожи. Забор воды из источника осуществляется с использованием насосного оборудования.

Прокладка коммуникаций и монтаж запорной арматуры до точки ввода также осуществляется по схожим схемам.

Отличие только в технических параметрах используемого оборудования и схемах его подключения.

Водопровод своими силами: параллельная разводка с применением металлопластиковых труб

Такой метод подразумевает использование большего количества труб. Также понадобятся коллекторы и теплоизоляция.

Коллектор по своей сути – это тройник, однако, более сложный: имеется единственный вход и несколько выходов, чтобы подключать сантехнику. Диаметр входа на треть больше, чем у выходов, что обеспечивает быстрое поступление воды в него. Система включает два коллектора (для холодной и горячей воды), которые могут быть разных размеров (зависит от точек потребления).

Существуют коллекторы, называемые «евроконусами», которые обеспечивают специальное крепление с трубами. Они используются при работе с м/п трубами. Для соединения трубы с коллектором подойдёт пресс-фитинг или обжимная гайка.

Выпускают коллекторы с отсекающими кранами, а также с регулировочным вентилем. Есть модели, которые ничего этого не имеют. Однако их выбирать не стоит, ведь в таком случае теряется одно из преимуществ параллельного подсоединения – возможность перекрытия одного потребителя при ремонтных работах.

При помощи отсекающих кранов одну точку водозабора открывают либо перекрывают. При выборе коллектора с регулировочными вентилями напор воды регулируется в конкретной водозаборной точке.

Как монтировать металлопластиковые трубы: ошибки новичков

Параллельная разводка м/п труб зачастую делается в стенах или полу. Частая ошибка – отсутствие теплоизоляции, которая нужна для:

• защиты отделки от конденсата;
• сохранения тепловой энергии в трубе, меньше её отдача – лучше качество воды.

Для более надёжного соединения лучше использовать пресс-фитинги, создающие эффект цельной трубы. Особенно это актуально для монтажа скрытой разводки. Все дело в том, что обжимную гайку периодически нужно подкручивать, чтоб не допустить течи.

Также частой ошибкой является перегиб трубы, вследствие малого радиуса загиба. Чтоб не допустить такой ситуации, нужно пользоваться трубогибом.

Отсутствие калибратора – ошибка. Калибровка труб для водоснабжения – важная процедура перед монтажным соединением «труба-фитинг». Калибровка исключает на фитинге деформацию колец уплотнения и обеспечивает надёжное соединение.

Предназначение калибратора – обработка краёв после резки труб. Прибор устраняет появившиеся после резки заусеницы, а также когда деформировано сечение трубы для водоснабжения (например, стало сечение овальным). Калибраторы устраняют эти проблемы, что обеспечивает для элементов конструкции максимальную стыковку.

Установка сантехники относится к заключительному этапу обустройства водопровода в доме. К моменту монтажа должна уже быть смонтирована канализационная система.

Не делайте ошибки пользователей, не покупайте дешёвые раковины, унитазы, и душевые кабинки китайских производителей. Все элементы такой сантехники хлипкие и ненадёжные. Выгоднее приобретать хорошую сантехнику с учётом оптимального соотношения цены и качества.

Насосные станции и системы фильтров водопровода

Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:

• Гидроаккумулятором (резервным накопителем, мембранным баком);
• Фильтрами;
• Обратными клапанами и запорной арматурой;
• Манометром и реле давления.

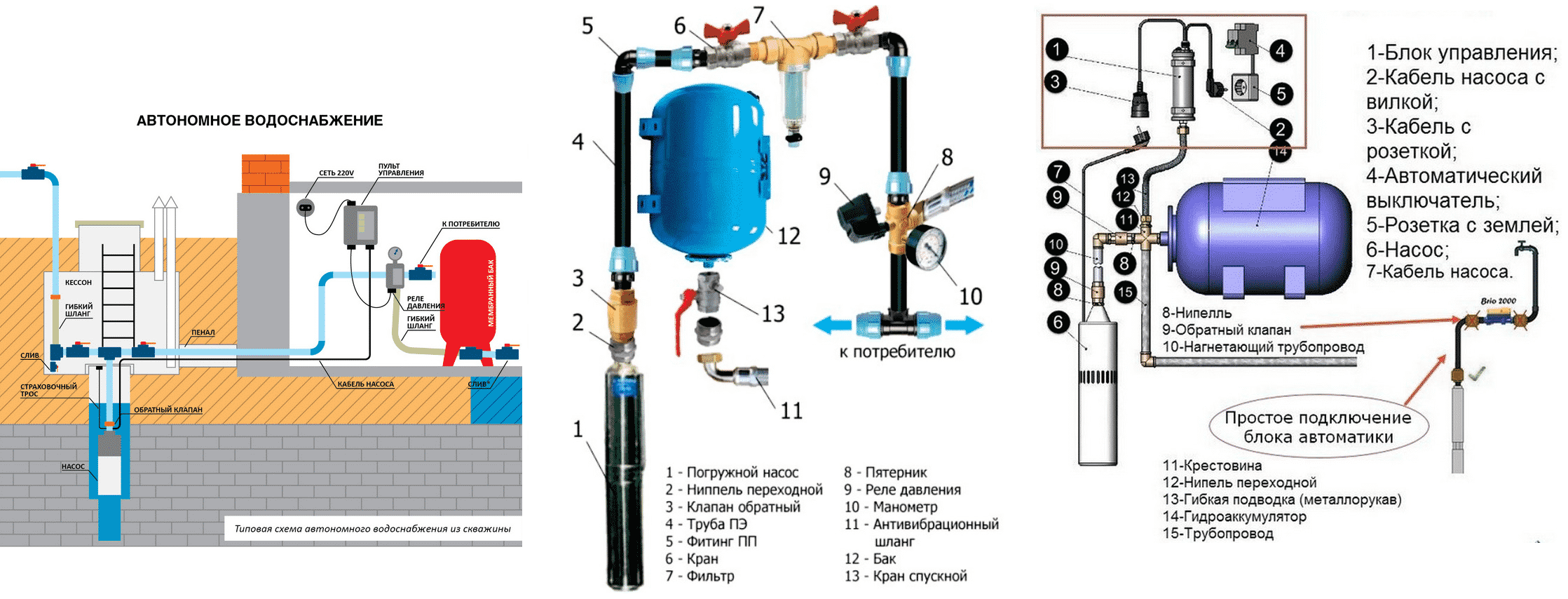

Схема насосной станции и её элементов

Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.

Советы по подбору оборудования

На функционирование и цену водоснабжения частного дома влияют такие параметры:

• глубина залегания, динамический и статический уровень воды;
• загрязненность твердыми включениями;
• расход с учетом одновременного включения всех потребителей;
• дистанция от колодца к гидроаккумулятору и насосу (станции).

Также нужно учесть дебит колодца, который должен быть больше, чем предполагаемое потребление. Нужный напор в системе достигается путем суммирования: глубины залегания до самого высоко находящегося потребителя, потери напора, когда вода достигает наивысшую точку, необходимое давление в этом месте.

Если дебит источника небольшой, а воды потребуется больше, можно использовать гидроаккумуляторувеличенного объема. Один человек потребляет около 2 л в день – такова норма. Если использовать гидроаккумулятор объемом 1 м3, станция эффективно работает для снабжения водой семьи, состоящей из 4 человек.

Также следует предусмотреть, чтобы используемая станция для системы водоснабжения частного дома была защищена от функционирования без воды. Благодаря этому можно исключить перегрев оборудования и его последующий выход из строя.

Эксплуатация и обслуживание

Бурильщики, которые проводили организацию скважины, обязаны предоставить инструкцию по использованию. В ней обычно содержатся следующие рекомендации:

• Первые десять включений работу насоса необходимо регулировать — аккуратно поворачивать вентиль при заборе воды.
• Первый отбор воды из скважины должен проводиться в течение двух часов, не более (можно меньше, например, для полива).
• Обязательно отправляют воду на анализ, чтобы проверить ее качество. Делать это желательно раз в полгода.

При обслуживании на даче или в частном доме важно соблюдать такие правила:

• своевременно проводить ревизию целостности обсадной трубы;
• контролировать давление насоса при включенном и отключенном кране;
• промывать скважину только в случае ее заиливания.

При обрушивании стенок обсадной трубы, скважину бурят заново.
