Как выбрать бак для насосной станции

Правила установки

Начнем с того, что устройство гидроаккумулятора насосной станции таково, что этот прибор постоянно находится в работе. Мембрана все время в динамическом движении

Поэтому очень важно правильно произвести монтаж агрегата, где основное требование – это надежность крепления. Все дело в вибрации прибора, от которого могут ослабнуть стыки соединений. Правильный монтаж

Правильный монтаж

Поэтому есть определенные правила, которые надо соблюдать строго.

• Монтаж прибора делается только на резиновые прокладки. Они сглаживают вибрацию.
• Идеально, если соединение насосной станции с трубопроводами проводить гибкими переходниками. Это на тот случай, если вибрация все-таки появилась.
• Нельзя соединять станцию с водозабором трубой, у которой сечение меньше, чем входной патрубок. Это увеличит скорость прохождения воды, что отразиться на эффективной работе всей системы.
• Перед первым вводом воды в мембрану рекомендуется из нее полностью удалить воздух.
• Первую закачку надо производить очень медленно. Есть вероятность, что мембрана от долгого стояния без работы слиплась по внутренним стенкам. Резкий напор и большой объем воды могут повредить ее, а это преждевременный ремонт и никому не нужные затраты.
• Место монтажа должно быть свободным, потому что одно из основных требований – это свободный проход к оборудованию для обслуживания и ремонта.

Понимая, как работают гидроаккумуляторы для водоснабжения (их устройство), необходимо еще правильно с ними обращаться. К примеру, если прибор долго не работает и стоит в магазине, то воздух, который закачан на заводе для создания давления в водопроводе, может дать утечку, что снизит его давление. Производитель обычно закачивает его под давлением 1,5 атм.

Для этого надо снять с задней стороны пластмассовый колпачок. Под ним расположен обычный ниппель, используемый в шинах автомобиля. А уже через него автомобильным манометром можно сделать замер.

Ниппель для замера давления

Измеренное давление может привести к двум заключениям. К примеру, оказалось 1 атм. В принципе, этого достаточно, чтобы создать напор внутри водопроводной сети. Зато в такой накопительный бак для насосной станции больше помещается воды. Правда, присутствует вероятность, что мембрана будет дотрагиваться до стенок резервуара, что нежелательно. Если увеличить давление до максимума, то напор будет больше, но воды меньше. Теперь каждый должен решить, что выбрать.

Итак, подводя итог, необходимо сказать, что гидравлический ресивер для насосной станции – это решение большой проблемы, которую создают электрические сети за городом. Установив его, можно с уверенностью говорить о полноценной постоянно работающей водопроводной системе. Пусть она небольшая, но она будет постоянно поставлять воду в необходимом количестве в загородный дом. Правда, все будет зависеть от объема самого гидроаккумулятора.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

• Подача воды из источника водоснабжения во внутридомовую сеть.
• Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

• Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
• Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
• Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
• Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
• Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Подбор объема гидроаккумулятора

Есть простой, без сложных формул расчета, способ рассчитать объем гидроаккумулятора для водоснабжения частного дома по количеству водоразборных точек с учетом производительности насоса:

•  до 3 точек, насос работает с производительностью 2 м3/час — достаточно гидробака емкостью до 24 л — это вариант для небольших дачных домов с проживанием 1-2 человек;
•  до 8, насос — 3,5 м3/час — 50 (такое устройство удовлетворит потребности 2-3 постоянно проживающих в доме людей);
•  больше 10, насос — 5 м3/час — 100 (до 8 проживающих — то есть столитрового гидробака вполне достаточно для большой семьи, если количество проживающих больше — приобретается бак от 100 л).

Нужно учитывать, что главная задача гидроаккумулятора — не накопление питьевой воды, не нужно переплачивать за слишком объемное устройство (неиспользуемая вода застоится и утратит питьевые качества). Достаточный запас на случай непредвиденного перерасхода — 10-15% от общей вместимости. Подсчитайте примерное потребление со всех точек водоразбора и умножьте на 2 (жидкость занимает около половины объема изделия). Если вы потребляете 40 литров в день и хотите, чтоб воды было с запасом — вам требуется гидроаккумулятор вместимостью не 80, а 100.

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

3

Мембранные гидроаккумуляторы представляют собой емкость, внутри которой устанавливается резиновая специальная прокладка, разделяющая бак на две функциональные части. В одну часть закачивается инертный газ либо обычный воздух, во второй находится вода.

Рассматриваемый нами агрегат оснащается манометром, показывающим давление воздуха, а также специальным отверстием, по которому подается вода. Ее закачка в емкость производится за счет действия электрического насоса. Если гидробак для систем водоснабжения оснащен автоматическими приборами, они самостоятельно выключают насосное оборудование при достижении заданного показателя давления. При этом вода перестает поступать в емкость.

Устройство гидробака

Давление в баке уменьшается при каждом расходе воды. Когда оно становится минимально допустимым, автоматика снова запускает насосное оборудование и подкачивает воду. Как видим, принцип работы гидроаккумулятора очень прост. Разобраться с этим вопросом несложно даже человеку весьма далекому от премудростей систем водоснабжения и оборудования для них. Устройство баков с грушей или баллоном (их чаще всего изготавливают на 100 литров) отличается от мембранных тем, что в них нет соприкосновения жидкости с корпусом емкости. В баллонных агрегатах вода попадает в грушу, а затем расходуется по назначению.

Важный момент! Мембранные баки емкостью более 100 л всегда снабжаются стравливающим воздух клапаном. В гидроаккумуляторах с меньшим литражом такого дополнительного элемента нет. Поэтому при их монтаже нужно в обязательном порядке снабдить водопровод краном либо специальным тройником, с помощью которых можно будет перекрыть главную магистраль сети, а затем без проблем стравить ненужный воздух.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.

Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность

Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период

Установка может быть произведена в следующих местах:

• Подвальном помещении дома;
• В кессоне, если вода подается из скважины;
• Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

• Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
• Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
• Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
• Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Виды мембранных баков

Гидробаки могут быть установлены в системе водоснабжения разного назначения.

В частности, речь идет о следующем:

• Обеспечение потребности в горячей и холодной воде.
• Системы отопления частного дома.

В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

Схемы подключения насосных станций с баком в доме



• прямое подключение через трубопровод поп простой схеме;
• с накопительным баком.

Прямой монтаж определяет размещение насосной станции между водозабором и трубопроводом внутренней сети. Суть такого подключения заключается в том, что вода поступает напрямую со скважины к потребителю

В этом случае важно обеспечить грамотное размещение агрегата. Он не сможет находиться на открытой территории

Под насосную станцию придется оборудовать подвальное помещение. Водяные насосные системы с прямым подключением не предусматривают воздействия низких температур. В этом случае оборудование может выйти из строя.

Если рассматривать насосную станцию с накопительным баком, система подключения выглядит по-другому. Вода из источника проходит через накопительный бак. Специальная емкость для сбора воды устанавливается на пути между насосной станцией и сетью трубопровода, которая идет к дому.

Насосная станция с накопительным баком предполагает установку двух насосов:

• глубинного – отвечает за перекачивание воды к накопителю;
• насосной станции – обеспечивает транспортировку воды из накопительного бака к водопроводу.

Бачки в водяных станциях бывают разного объема. От этого зависит, какое количество воды останется в запасе в случае отключения насосной станции. В среднем объем колеблется в рамках 20-50 литров, но в продаже вы найдете и более вместительные демпферные бачки.

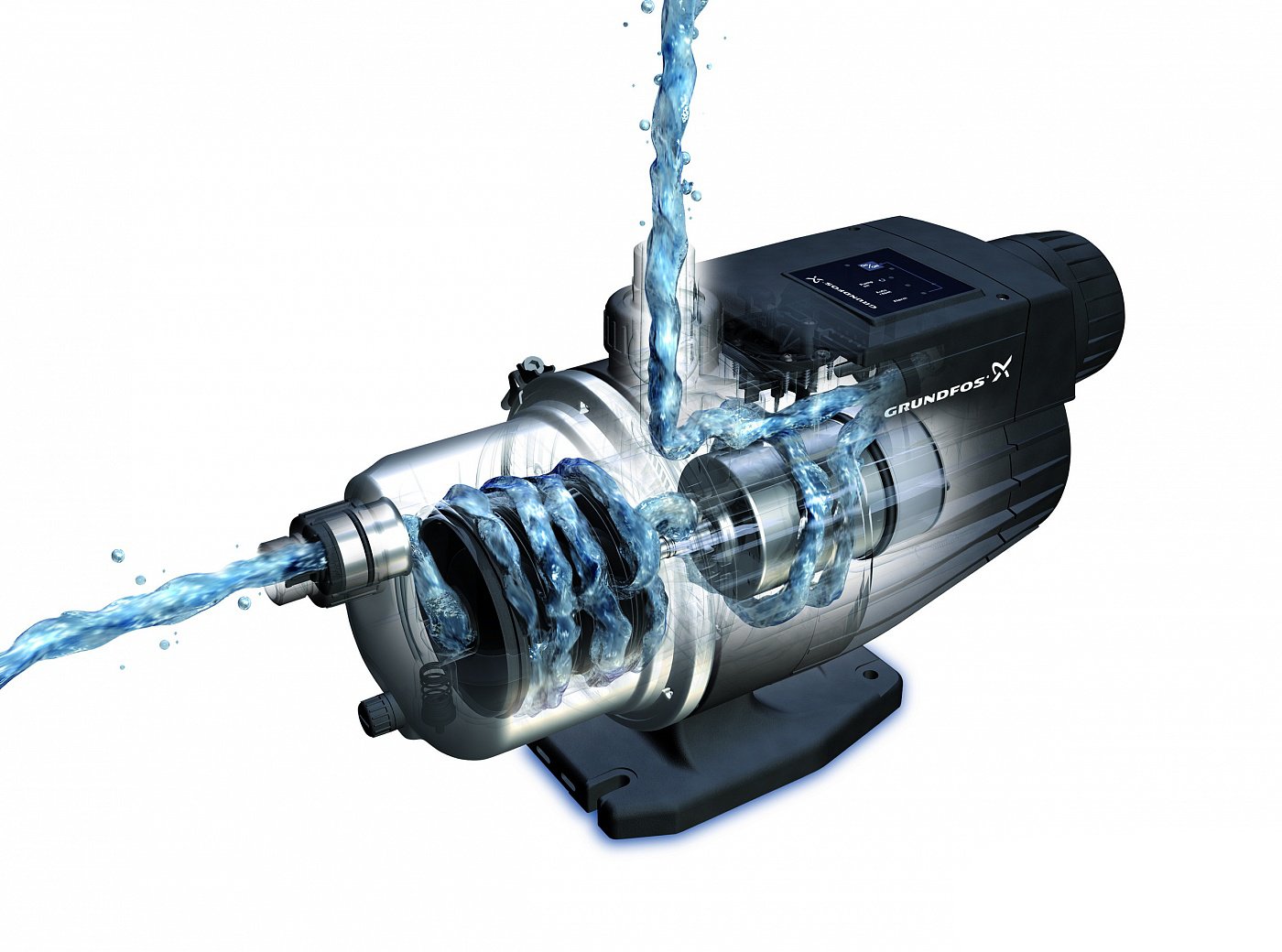

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

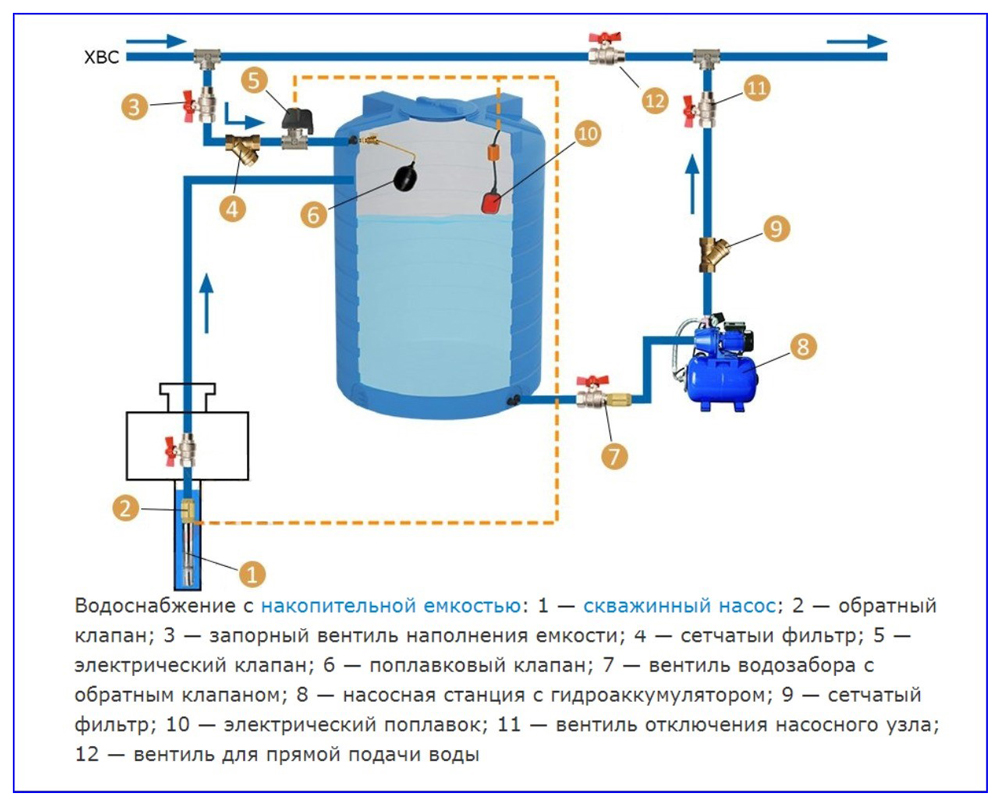

Принцип работы и обвязка накопительного бака в бытовой системе водообеспечения

Система водообеспечения с накопительным баком, расположенным внизу дома, работает по следующему алгоритму.

Погружной или поверхностный электронасос, насосная станция при включении накачивают воду в накопительный резервуар.

Обычно она подается через систему фильтров в верхний резьбовой патрубок. После заполнения бака всасывающий электронасос необходимо отключить. Этого добиваются следующими способами:

Используют внутри камеры поплавковый клапан, установленный в верхней точке. Как только водный уровень достигнет заданного порога, поплавок всплывает и механизм перекрывает водный поток. Электронасос или насосная станция начинают работать на закрытый кран, напор в водопроводе повышается и при достижении определенного порога (обычно это 3 бара) реле давления отключает всасывающий агрегат.
Применяют поплавковый выключатель. При таком варианте внутрь бака помещают поплавок, подключенный в цепь питания всасывающего воду электронасоса. Как только вода достигает определенного уровня, всплывший поплавок размыкает контакты и подача питания на электронасос прекращается — поступление воды в резервуар останавливается.

Также вверху бака имеется или делают отверстие, которое используют для подключения переливного трубопровода. Он при возникновении аварийных ситуаций в случае несрабатывания или поломки поплавка направляет водный поток за дом или в канализацию.

Стоит отметить, что на пути подающего воду трубопровода обязательно устанавливают один или два фильтра очистки от песка. Обычно это самопромывной фильтр с манометром и второй картриджного типа в колбе.

Рис. 9 Пример схемы обвязки бака с запиткой от погружного скважинного насоса и водопроводной магистрали

Также при разводке монтируют две магистрали — подачи воды непосредственно от всасывающего электронасоса во внутренний водопровод и в накопительную емкость. При этом предусматривают возможность отключения одной или другой ветви при помощи отсечных шаровых кранов.

Воду из резервуара обычно направляют во внутреннюю водопроводную магистраль дома при помощи насосной станции. Она имеет в своем составе помимо центробежного насоса, реле давления, манометр и гидравлический аккумулятор.

Если давление на участке от накопительного бака до кранов и сантехнических приборов ниже определенного порога (обычно это 1,5 бар), реле давления замыкает контакты питания насоса, и он начинает нагнетать в трубопровод воду. При достижении напорного уровня в 3 бара насосная станция отключается. Гидравлический аккумулятор станции служит для компенсации гидроударов, корректной работы реле давления, создает в магистрали дополнительный водный запас.

Также внизу накопительного резервуара в самом дне или очень близко от его поверхности устанавливают сливной (дренажный) кран. Он служит для слива загрязненной воды после очистки емкости или в результате ее заражения бактериями, потери своих вкусовых качеств от длительного хранения.

Если накопительную емкость запитывают от централизованной водопроводной магистрали с гарантированно высоким качеством воды, фильтры на пути водного потока не устанавливают и напрямую заводят трубопровод в резервуар.

Для обвязки бака обычно используют трубы из полипропилена или металлопластика. Первые соединяют при помощи пайки, вторые —  посредством прессовых или компрессионных фитингов.

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

1. Насос – двигатель и насосная часть;
2. Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
3. Гидроаккумулятор;
4. Шланг, соединяющий насос с гидроаккумулятором.

Обратимся к схематичному изображению типовой насосной станции:

На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

• Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
• Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Также насосные станции бывают следующих видов:

• Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
• Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

1 Устройство и назначение

Бак для насосной станции используется для поддержания стационарного давления в трубопроводе и снижения частоты включения и выключения нагнетателя.

Конструкция бака для воды:

• корпус бака с эпоксидным покрытием(пищевой пластик, нержавейка);
• подсоединительный ниппель;
• прослойка из полипропилена;
• мембрана из резины.

Насосная станция состоит из поверхностного насоса и гидробака

Резиновая мембрана разделяет емкость на воздушный и водный отсек. Когда система запущена, помпа нагнетает жидкость в водный отсек.  Объем воздушного отсека уменьшается. С увеличение воздушного объема,  давление увеличивается. Достигнув максимально допустимого предела, помпа отключается. Следующий раз помпа включится, когда давление достигнет минимального предела. При включении насоса, жидкость поступит из водяного отсека бака. Повторение этого процесса происходит постоянно при работе станции. Перед началом эксплуатации проводят настройку диапазона натиска.

Емкость выполняет такие функции:

• защита аппарата от изнашивания;
• при выключенной помпе, держит уровень давления в норме;
• защита от гидроудара.

Насосная станция с накопительным баком более экономно расходует электроэнергию и воду.

1.1 Разновидности

По типу делятся:

• накопительные;
• расширительные;
• мембранные.

Виды  мембранных емкостей:

Устройство гидроаккумулятора

• с постоянной мембраной. В баке насосной станции размещена стационарная диафрагма. Недостаток такого устройства в отсутствии возможности замены диафрагмы в случае ее порчи. Постоянные мембраны чаще поддаются коррозии, чем мобильные. Для защиты от разрушительного действия жидкости, внутренняя поверхность емкости прокрашивается специализированной краской. Аппараты такого вида делятся нагоризонтально и вертикально размещенные;
• емкость со сменной диафрагмой. Преимущество-возможность смены устройства при его повреждении. Демонтаж мембраны происходит через фланцевую деталь, прикрученную крепежными болтами. Диафрагмы крупногабаритной емкости крепятся к ниппелю задней частью своего корпуса. Это обеспечивает стабильность мембраны. Жидкость скапливается внутри диафрагмы. Благодаря такой специфике, жидкость не коррозирует внутренний корпус емкости, а значит, оборудование служит долго.  Делятся на вертикальные и горизонтальные модели устройств.

По материалу корпуса делятся:

• металлические;
• пластиковые. Преимущество пластиковых емкостей в небольшом весе, широком диапазоне температур и отсутствии коррозии.

По наличию поплавка:

• с поплавком;
• без поплавка.

По комплектации:

• автономные;
• с автоматической насосной станцией.

По назначению:

• для питьевой воды;
• отопления;
• водоснабжения;
• канализации;
• горячего водоснабжения.

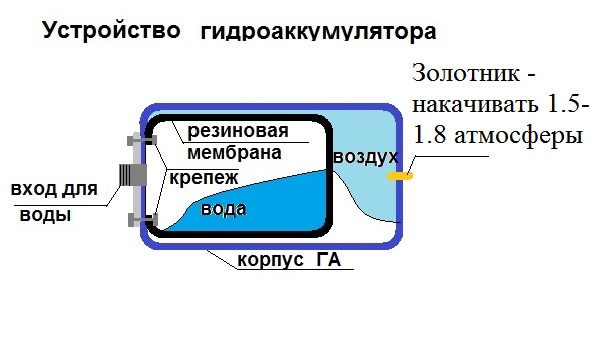

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

https://youtube.com/watch?v=ebB3L0zj8f0%3F

Как устроен гидробак и для чего нужен в системе водоснабжения

Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

• Корпус, изготовленный из металла.
• Мембрана, выполненная из высокопрочной резины.
• Фланец, оснащенный клапаном.
• Ниппель для закачивания или стравливания воздуха.
• Ножки.
• Платформа для установки насоса.

Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.
