Что из себя представляют гидроаккумулятор и расширительный бак и что лучше

Правила монтажа

Это единственная позиция, которая не имеет различий между двумя резервуарами. Обычно обе емкости подсоединяются к трубной разводке с помощью американок, делая соединения разъемными. Это позволяет легко отсоединить прибор, если необходимо провести его ремонт или замену на новый.

Что касается места монтажа, то и здесь разницы никакой нет, если отопительная система в своей схеме имеет циркуляционный насос. Если отопление – сеть самотечная, теплоноситель в ней перемещается под действием физических законов (нагретый вверх, холодный вниз), поэтому место установки расширительного бачка – самая верхняя точка отопительной схемы.

Первое, на что необходимо обратить внимание при выборе гидроаккумулятора и расширительного бака, цвет резервуара. Это тот фактор, который не даст сделать ошибку

Остальные характеристики подбираются под каждую сеть по отдельности с учетом их сложности и производительности.

Установка гидроаккумулятора

Агрегат подходящей формы подбирают исходя из особенностей технического помещения, в котором он будет установлен. Особое значение конструкции при этом не придают – главное, чтобы габариты помещения и самого устройства обеспечивали его удобное техническое обслуживание. Следует также помнить, что чем ближе к насосу находится гидробак, тем эффективнее будет работа водопроводной системы.

Исходя из того, что гидроаккумулятор работает практически беспрерывно, а мембрана гидробака постоянно подвергается воздействию воды и воздуха, при монтаже этого агрегата следует учитывать необходимый запас прочности, воздействие шума и вибрации.

Чтобы исключить разрушения конструкции, как, впрочем, и помещения, емкость прикрепляется к полу через резиновые прокладки, а соединительные гибкие резиновые переходники от бака к трубопроводу системы – ее неотъемлемая часть.

К водопроводной системе предъявляются особые требования – она должна быть не только стабильной и комфортной в эксплуатации, но и быть надежной и безопасной. Поэтому монтаж гидроаккумулятора следует доверить профессиональным рабочим. При самостоятельной установке система может выйти из строя из-за какой-нибудь, на первый взгляд, незначительной мелочи (например, из-за небольшого несоответствия диаметров трубопровода или плохо отрегулированного давления).

При выборе подходящего гидроаккумулятора необходимо обратить особое внимание на его объем. Ведь именно от этого показателя зависит эффективная и комфортная работа водопроводной системы

В чем различия

Сейчас вкратце я опишу процессы работы в каждом устройстве, чтобы вы поняли в чем отличия в работе.

Как работает расширительный бак

Емкости, которые люди привыкли видеть в красном цвете, предназначены для устранения негативного влияния после нагрева теплоносителя, что приводит к увеличению давления в системе. Поскольку работа котла предполагает закрытый тип разводки без такого оборудования не обойтись, лишней жидкости некуда деться, и ее выталкивает в специально отведенный резервуар в расширительном баке.

Излишек появляется после нагрева любого теплоносителя, приведу пример на обычной воде, коэффициент ее расширения равен 0,3% на каждые 10 градусов набранной температуры. Жидкость по сравнению с газом не обладает какими-либо особыми свойствами сжатия, это обусловлено высокой плотностью.

Единственным выходом из системы может быть только ее разрыв, чего допускать нельзя. Чтобы избежать этих неловких ситуаций, специалисты разработали довольно практичное и безопасное устройство, но для его корректной работы нужна настройка.

Как работает гидроаккумулятор

Гидроаккумулятор, в отличие от бака работает непосредственно в системе водоснабжения и является ее неотъемлемой частью. Предназначение у двух типов оборудований одно, но сфера действия несколько отличается.

У этого вида агрегата мембрана грушевидная, она будет заполняться до тех пор, пока последний воздух давление практически полностью не уравновесит. Сам элемент изготовлен из пищевой резины, поскольку жидкость должна оставаться пригодной для применения, а за счет особой формы вода не соприкасается с металлом.

Расширительный бак также имеет мембрану, но ее расположение несколько отличается, она делит резервуар на две части. В одной из них находится теплоноситель, а другая заполнена газом или воздухом.

Если сравнивать два вида изделий, то у них я вижу сходства в поддержании нужного количества воды для пользователя, защиту от гидроударов и повышенного давления.

Ведь при каждом резком включении и выключении насоса от этого момента не избавиться. От гидроаккумулятора ожидается, что он какое-то время будет отдавать жидкость на краны без падения напора, чем существенно облегчит работу насосу, продлевая ему срок службы.

Правильный выбор прибора

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

Возможно, Вам будет также интересна статья о мембранах для гидроаккумулятора.

Статью о неисправностях и ремонте гидроаккумулятора своими руками читайте здесь.

Принцип работы

Принцип работы расширительного бака

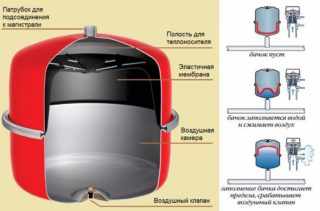

Расширительный бак работает просто. Теплоноситель, расширяясь, попадает в нижнюю часть емкости, заполняя ее. Если объем воды увеличивается, она собой давит на мембрану, отодвигая последнюю к стенкам второй верхней части емкости

Поэтому очень важно точно подобрать бак в соотношении его объема к объему теплоносителя, расположенного внутри системы отопления частного дома

Все точно также происходит и при гидроударе, только в разы быстрее. Именно расширительный бак дает возможность не выйти из строя другим элементам отопительной системе, когда происходит быстрый нагрев теплоносителя.

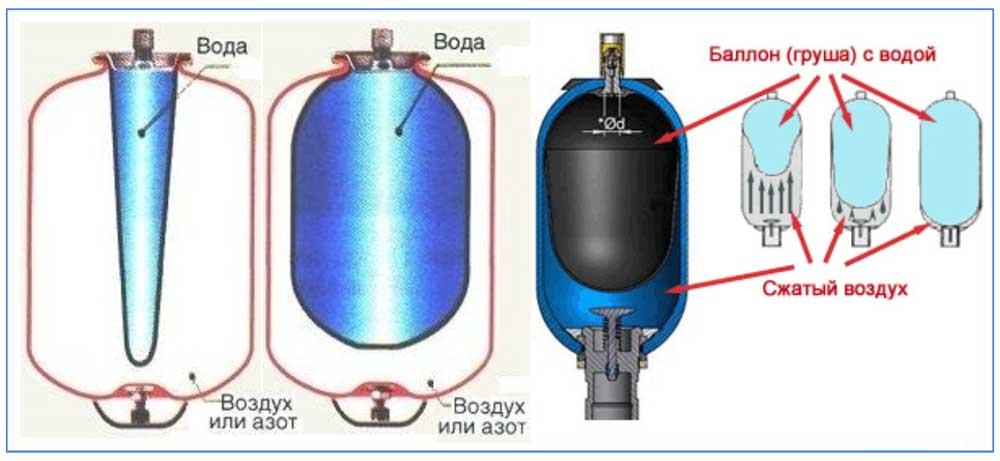

Гидроаккумулятор работает практически также, но в него, а точнее, в пространство между резиновой грушей и стенками емкости закачивается воздух под определенным давлением. Он создает давление внутри водопроводной сети. Происходит все так:

• Вода, закачиваемая насосом, попадает внутрь груши.
• Последняя расширяется, сдавливая закаченный в заводских условиях воздух.
• Последний давит на грушу, выталкивая воду.

У гидроаккумулятора две основные функции:

1. Имея определенный объем, он дает возможность насосу не включаться при открытии какого-то потребителя. Пока вода будет в груше находиться под давлением со стороны закачанного воздуха, напор внутри водопровода будет всегда. Как только давление воды и воздуха выровнится, насосная установка тут же включится.
2. Гидроаккумулятор создает постоянное и стабильное давление внутри труб водопроводной системы. Соответственно вся бытовая техника, особенно это касается стиральных и посудомоечных машин, работает без сбоев.

Гидроаккумуляторы больших объемов, в пределах 50-100 литров это дополнительный объем воды, который все время находится под давлением. Это удобно в тех случаях, когда отключена подача электропитания, и насос просто не может качать воду. В загородных поселках это явление не редкое.

Можно ли использовать гидроаккумулятор как расширительный бак

Все дело в главном элементе – мембране, насколько мне известно, у экземпляра для работы с холодной водой она рассчитана на большее количество растяжений и сжатий, от 5 до 15 циклов за час. Но плотность материала рассчитано исключительно на холодную воду, поэтому при работе с повышенными температурами такой элемент если и прослужит, то совсем недолго.

В сетях водоснабжения вода редко превышает значение в 30 градусов, но этого будет недостаточно для того, чтобы радиаторы в теплосети смогли обеспечить комфортные условия и обогрели воздух зимой.

А также можно и отвергнуть мысль обратного использования, ведь накопительное оборудование не сможет подавать чистую воду после набора емкости, а его функциональные возможности окажутся на низком уровне из-за высокой прочности мембраны.

Руководствуясь приведенными данными, можно не смотреть на цвет изделия. Все станет понятно из названия и никакой продавец не сможет сбить вас с толку.

Вопрос в чем разница гидроаккумулятора и расширительного бака я не считаю сложным, в зависимости от потребностей во время выбора оборудования можно достаточно легко сориентироваться и выбрать ту вещь, которая действительно выполнит поставленную задачу.

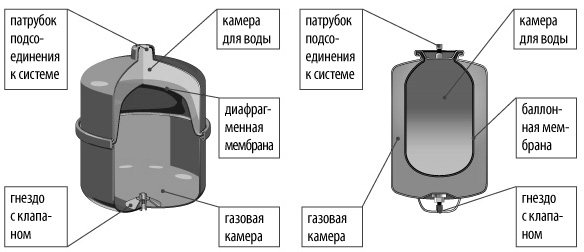

Конструктивные особенности

Чисто внешне оба бака друг от друга отличаются только цветом. На рынке они представлены горизонтального и вертикального исполнения. Что касается внутреннего наполнения, приспособления представляют собой стальной резервуар, внутрь которого вставленная мембрана.

Так как расширительный бак используется в системе с горячей водой, мембрана в нем изготовлена из полимеров, которые не изменяют своих технических характеристик при соприкосновении с горячими жидкостями. Производители используют для этого EPDM, SBR, бутилкаучук и нитрилкаучук.

В гидроаккумуляторах мембраны используются тоже. Но они отличаются по форме своего исполнения. В этих емкостях разграничительный материал представлен в виде груши. В расширительных баках это просто перегородка, разделяющая емкость на две части.

Схема подключения

Установка гидроаккумулятора

Так что же такое схема водоснабжения частного дома с гидроаккумулятором? Попробуем разобраться в этом.

Подключение гидроаккумулятора к системе водоснабжения осуществляется двумя способами — с помощью погружного и поверхностного насоса:

подключение гидроаккумулятора к системе при помощи погружного насоса. Погружной насос ещё называют глубинным. Он, как правило, находится в скважине, колодце или другом месте, откуда планируется осуществлять забор воды. Откачку жидкости на дачном участке можно быстро провести с помощью разновидности погружного насоса – дренажного

Важно обратить внимание на монтаж обратного клапана данного типа насоса. С помощью него исключается возможность оттока жидкости в обратном направлении. Клапан устанавливается на скважинный насос, после чего осуществляют подключение насосной станции с гидроаккумулятором и проверку системы на герметичность;

Клапан устанавливается на скважинный насос, после чего осуществляют подключение насосной станции с гидроаккумулятором и проверку системы на герметичность;

Клапан устанавливается на скважинный насос, после чего осуществляют подключение насосной станции с гидроаккумулятором и проверку системы на герметичность;

подключение гидроаккумулятора к системе при помощи поверхностного насоса. В этом случае, обязательно приобретается штуцер с 5-ю выходами (пятерник), а также реле давления и манометр. Штуцер – резьбовое соединение, с помощью которого насос присоединяется к бачку гидроаккумулятора. Далее, прикручивается манометр и реле давления. Все соединения на резьбе должны быть полностью герметичны.Герметизацию осуществляют при помощи ФУМ ленты.

Водоснабжение участка играет очень важную роль. О том, как правильно почистить колодец, читайте здесь.

А в этой статье мы расскажем вам о том, как правильно выбрать шланги для полива.

Конструктивные особенности

Чисто внешне оба бака друг от друга отличаются только цветом. На рынке они представлены горизонтального и вертикального исполнения. Что касается внутреннего наполнения, приспособления представляют собой стальной резервуар, внутрь которого вставленная мембрана.

Так как расширительный бак используется в системе с горячей водой, мембрана в нем изготовлена из полимеров, которые не изменяют своих технических характеристик при соприкосновении с горячими жидкостями. Производители используют для этого EPDM, SBR, бутилкаучук и нитрилкаучук.

В гидроаккумуляторах мембраны используются тоже. Но они отличаются по форме своего исполнения. В этих емкостях разграничительный материал представлен в виде груши. В расширительных баках это просто перегородка, разделяющая емкость на две части.

Настройка работы мембранного бака

Когда монтажные работы проведены согласно рекомендациям, необходимо провести настройку работы механизма:

1. Закачивая воздух, выбрать нужное давление, показываемое манометром.
2. Включить насос для подачи воды.
3. Уравновесить давление и придать мембране плавающее состояние.
4. Настройка завершена. Теперь система подачи воды с установленным мембранным баком готова к работе.

Если вы приобрели бак со съемной мембраной, через некоторое время ее можно будет заменить. Для установки новой мембраны сначала открутите на фланцевом соединении болты, а затем снимите фланец и устаревшую мембрану. Установите новую и снова все тщательно закрутите.

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима!

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Как вам статья?

Мне нравитсяНе нравится

Что такое расширительный бак в системе отопления?

Его название также говорит само за себя, он призван компенсировать тепловое расширение воды в системах горячего водоснабжения и отопления. Отсутствие в замкнутых системах расширительного бака неизбежно приводило бы к превышению максимально допустимого давления и протечкам даже при незначительном повышении температуры.

Если воду с температурой 0 °C разогреть до 100 °C, её плотность станет меньше, из-за чего объём увеличится примерно на 4,3%. Без учета деформации труб и других элементов системы увеличение температуры на один градус повышает давление на 3 бара.

Расширительный бачок должен быть способным работать в условиях высокой температуры. Кроме того, он должен иметь достаточный размер для размещения всего избыточного объема теплоносителя. Как правило, это около 15-20% всего объема теплоносителя при комнатной температуре.

Чем отличается расширительный бак синий от красного?

Часто по красному или синему цвету бака можно определить предназначен ли он для работы с холодной или горячей рабочей средой. Тем не менее, цвет бака зависит исключительно от предпочтений производителя и может быть любым. Например, у нас в Армашоп продаются баки ProTank (Турция), окрашенные в серый цвет. Они являются универсальными и могут использоваться как в качестве расширительных баков, так и гидроаккумуляторов.

Для покупки доступны модели с корпусами различного объёма: от 2 до 10000 литров. При необходимости можно подобрать модель с площадкой для насоса и манометром. Также баки бывают с вертикальным или горизонтальным монтажным положением.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

• Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
• Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

• Не требует запорной арматуры;
• Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

• Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
• Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
• Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

• Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
• Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

• Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
• Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
• После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
• В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Как правильно установить

Исходя из способов установки, устройство может быть как вертикальным, так и горизонтальным. Что касательно технических отличий, то в большинстве моделей они отсутствуют. Это надо учитывать в момент выбора способа установки одного из мембранных бачков для водоснабжения. Сам процесс установки особых сложностей вызвать не должен, поэтому все необходимые работы можно выполнить самостоятельно, не привлекая третьих лиц. Но при этом должен быть хотя бы минимальный опыт в монтаже сетей водопровода.

Основные правила, которых следует придерживаться:

• во избежание увеличения гидравлического сопротивления, между устройством насоса и баком не должны монтироваться дополнительные устройства;
• сам корпус нуждается в качественном заземлении, что поможет избежать электрокоррозии в дальнейшем;
• сечение используемого патрубка должно равняться или быть больше подсоединяемого трубопровода;
• подключение рекомендуется проводить при помощи американок – фитингов быстроразъемных, которые используются для подключения к трубопроводам. Они дадут возможность отключить устройство от всех сетей в случае крайней необходимости;
• монтаж должен проводиться в таком месте, где было бы удобно осуществлять ремонтные и другие типы профилактических работ. Необходимо учитывать размеры комнаты, в которой будет проводиться установка.

Установка такого устройства, как расширительный бак мембранного типа, позволит значительно повысить эффективность всего устройства водоснабжения. Немаловажную роль здесь будет играть выбранный тип установки основного оборудования и соблюдения всех технологий и требований

Если, по каким либо причинам, вы сомневаетесь в своих способностях, стоит доверить все необходимые работы специалистам, которые смогут произвести верные расчеты и уделить внимание всем нюансам касательно технологических особенностей и места установки расширительного бачка. Экономии здесь не место, так как сертифицированные и действительно качественные продукты будут стоить дорого, но и прослужат хорошую службу, избежав дорогостоящих ремонтных работ

Принцип работы расширительного бачка ↑

Если проанализировать принцип работы расширительного бака, относящегося к мембранному типу, то он заключается в следующем: нагретый в замкнутом контуре теплоноситель расширяется, когда прирост объема достигает емкости бака, мембрана растягивается, тем самым уменьшая долю воздушного пространства аналогично поршню (то есть воздух сжимается). В этот период давление в емкости расширительного бака, а соответственно и во всей системе увеличивается. Когда же температура воды снижается, ее объем в отопительной системе уменьшается. Кроме того, снижается и давление, поэтому принятая ранее вода посредством сжатого воздуха выталкивается назад в систему.

Если происходит незначительная утечка жидкости, то давление и в системе, и в расширительном бачке падает, и сжатый воздух выдавливает резервный объем воды, таким образом происходит подпитка системы отопления. Начальный этап эксплуатации отопительной системы предполагает обстоятельства, при котором давление теплоносителя будет в определенной мере большим, чем гидростатическое давление системы. По этой причине жидкостная камера расширительного бака принимает теплоноситель в том количестве, которое соответствует эксплуатационным потерям. При увеличении объема жидкостной камеры емкости уменьшается объем и увеличивается давление в воздушной камере бака. Таким образом, установившееся давление является начальным эксплуатационным давлением отопительной системы.

Сейчас без проблем можно подобрать расширительный бак с необходимым объемом

Подводим итоги

Гидроаккумуляторы и расширительные баки имеют разное предназначение, но относятся к общей группе — экспанзоматы. Что выбрать конкретно в вашем случае? Сначала необходимо оценить в целом всю систему и решить, какую функцию должно выполнять данное устройство. Если вам нужен напорный бак для питьевой воды, то следует использовать гидроаккумулятор с грушевидной мембраной.

Если необходимо компенсировать расширение теплоносителя в системе отопления, то используйте мембранный расширительный бак (экспанзомат), в котором диафрагма рассчитана на работу при высоких температурах. ☛ Выбрать расширительный бак
