Самостоятельное строительство бани-бочки: пошаговая инструкция

Особенности конструкции

Конструкция бани напоминает лежащую на боку бочку

Такой вариант в первую очередь привлекает необычным дизайном. По виду строение напоминает лежащую на боку бочку. Иногда у нее есть крыша, но чаще конструкция обходится без нее: наклон поверхности не позволяет накапливаться здесь воде и снегу.

Вторая особенность – размеры. Стандартная высота бочки – 2,2 м, что позволяет даже высокому человеку свободно передвигаться. Длина может не превышать и 2 м. Такой парилкой придется пользоваться по одному, но зато и места на участке она занимает минимум.

Конструкция может быть и больше: при диаметре в 2,5–3 м в длину достигать 6 м. В этом случае она представляет собой полноценный банный комплекс с парилкой, моечной и раздевалкой.

Отапливается баня обычным способом. Можно ставить электрическую каменку, можно дровяную, если есть моечная, выбирают модель с водогрейным баком.

Армирование

Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.

Армирование

Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.

Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.

Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.

Вязка продольных прутьев

Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.

Хомуты

На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.

Армирование углаАрмирование угла

Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.

Армирование ленточного фундаментаАрмирование и прокладка коммуникаций

Как организовать отвод воды

Организация отвода воды является одним из приоритетных вопросов, которые нужно решить на этапе планирования постройки. Если в бане не будет качественного водоотвода, вода будет скапливаться и проникать в щели между досками, что будет способствовать появлению сырости.

Существует несколько вариантов оформления водоотвода, который будет защищать фундамент и саму конструкцию от гниения и разложения, от появления затхлого запаха.

1. Сливная яма. Самый простой способ сделать водоотвод, который при этом будет эффективен и будет отвечать всем нормам. Сливная яма располагается прямо под самой баней, она может быть облицована кирпичом или аналогичным материалом, не восприимчивым к влаге. Особенность этой конструкции заключается в том, что выкачка влаги из ямы будет осуществляться специально-очистительным оборудованием. Такой способ подойдет для бани, рассчитанной на 2-3 человека.
2. Прокладка системы водоотвода с подключением к канализации. Этот способ создания водоотвода необходимо применять в том случае, если постройка рассчитана более чем на 3 человека. Используются классические пластиковые трубы, потому как они обладают отличными эксплуатационными характеристиками и надежностью. Трубы прокладываются под полом бани и могут иметь несколько выходов в помещения. Рекомендуется делать стоки по углам помещений, так они не будут мешать. Этот способ более трудоемкий и затратный, однако эффективный и надежный, способен прослужить несколько лет без серьезного ремонта.
3. Сточный фильтрующий колодец. Вариант водоотвода, схожий со сливной ямой, однако имеющий ряд особенностей. Под основанием бани устанавливается резервуар, который имеет несколько уровней заполнения. На верхний слой укладывается ил, а на нижний, как правило, щебень — или аналогичный материал. Такая система позволит фильтровать сточные воды (с помощью бактерий, содержащихся в иле), и они будут стекать в щебень. Это не даст образоваться сырости и затхлому запаху.
4. Септик. Самый дорогостоящий, и при этом один из самых эффективных способов организации отвода сточных вод из бани. Включает в себя систему трубопроводов, септического резервуара и колодца распределения.

Пошаговая инструкция строительства

После того, как заготовка материалов закончена, древесину нужно обработать защитными антисептическими пропитками, тщательно просушить, после чего можно начинать сборку строения.

Закладка основы

Перед тем, как сделать баню-бочку, нужно уложить балки для основы, на которые придется вся нагрузка по поддержанию постройки над поверхностью.

Укладку балок основы производят так:

• Подготавливают нужное количество балок 3,5-4 см толщины и 30-35 см ширины – от 2 до 4 штук в зависимости от длины постройки. В них согласно чертежам вырезают выемки, в которые будут уложены и закреплены доски нижней части бочки для бани.
• Далее балки расставляют на равном расстоянии друг от друга, расположив их таким образом, чтобы первая поддерживала стенку с дверным проемом, а последняя находилась под задней стеной.
• В конце все уложенные балки следует скрепить в единый жесткий каркас, чтобы при установке и эксплуатации бани они не могли сместиться в стороны.

Работа с передней и задней стенками

На следующем этапе принимаются за изготовление днищ будущей бочки, то есть передней и задней ее стенок. Они должны быть гладкими и ровными, без щелей и дефектов. На них нужно нанести разметку под окошки и дверной проем. В зависимости от расположения проемов, на стенках будут закрепляться бруски, по которым будут нашивать доски боков самой бочки. Эти бруски фиксируют поперек конструкции.

Далее в каждом круге делают разметку под одно или два окошка и дверной проем, после чего выпиливают отверстия. Если необходимо, полученные отверстия укрепляют брусками.

Разметка досок для боковых стен бани

Дальнейшие действия будут связаны с подготовкой и разметкой досок для боковых стен бани-бочки. В тех местах, где к обшивке будут примыкать передняя и задняя панели, нужно прорезать специальные пазы, совпадающие по ширине с толщиной досок в стенках, а по глубине достигающие 8-10 мм. В эти углубления будут вставлены, так называемые, днища.

А если баня будет состоять из двух смежных комнат, в месте перегородки между ними в досках обшивки также нужно предусмотреть пазы для закрепления стенки.

Оконные и дверные рамы

Поскольку окна и двери должны закрываться абсолютно герметично и не выпускать воздух из парной, не каждый сможет справиться с такой задачей самостоятельно. Поэтому рекомендуется делать заказ на уже готовые окна и стеклянные двери, которые будут произведены с соблюдением всех стандартов.

Таким образом, вы получите качественные изделия, чтобы внутри бани-бочки можно было создать оптимальный микроклимат и получить максимальную пользу от процесса.

Как собрать баню-бочку

Сборка круглой бани начинается с установки опорных балок на подготовленное место, распложенное несколько под уклоном, к которому подведены коммуникации для отвода стоков. К ним впоследствии подключат отлив изнутри бани.

В каждой из вырезанных выемок основы отмечается центр, к которому прикрепляется первая доска бани.

Далее с каждой из сторон последовательно закрепляют оставшиеся доски до заполнения дуги основы

При этом следует обращать внимание, чтобы пазы, расположенные на досках, образовывали единый контур. Таким образом, будет обшит пол строения

Следующий шаг – это фиксация в пазах передней и задней стенок бани. Они должны стоять крепко и не требовать дополнительной поддержки. На этом этапе уже можно определить форму будущей постройки.

После установки стен и внутренней перегородки переходят к обшивке боковин. Все последующие доски закрепляют как раз на стенки. Они выкладываются и фиксируются параллельно с обеих сторон бочки.

После этого можно монтировать окна и двери.

На последней стадии строительства следует организовать крышу. Она может быть из гибкой черепицы или мягкого листового металла, уложенного прямо поверх бочки на гидроизоляционную подложку. Как вариант, можно обустроить двускатную крышу с покрытием из профнастила или металлочерепицы.

Основные этапы строительства бани-бочки

Перед тем как приступить к строительству надо определиться с местом расположения бани и подготовить площадку: выровнять, утрамбовать ее и желательно забетонировать, хотя устанавливать деревянное основание можно и без специальной подушки, но при исключении возможности взаимодействия его с влагой.

На этом этапе, заблаговременно, можно сделать уклон для устройства самотечной системы отвода воды.

Подготовка материалов

Ответственным моментом является выбор материала для строительства – он должен быть сухим, чтобы исключить процесс деформации древесины. Идеальным является наличие системы «шип-паз», гарантирующей плотное прилегание и герметичность.

Количество необходимого материала определяется размерами бани (диаметром и длиной) и рассчитывается в соответствии с заранее подготовленным проектом. В зависимости от количества помещений и их размеров определяется длина досок.

Кроме досок, необходимых для каркаса, потребуется пиломатериал и для:

1. оформления боковых частей (дна и перегородок);
2. изготовления подставки («ног») бочки – их количество определяется длиной сооружения и количеством перегородок: они устанавливаются с каждого края и под стенами, разделяющими общее помещение на секции, и их количество не может быть менее 2 штук (в среднем – 3-4);
3. внутренней отделки помещений, изготовления предметов интерьера и прежде всего лавок, которые иногда проектируются как откидные.

Для обеспечения надежности конструкции используются специальные железные пояса для стягивания бочки и придающие схожесть бани с оригиналом. Кроме того, можно предусмотреть установку окон, которые могут использоваться и как вентиляционные каналы, а также надежной, с плотным прилеганием, двери в парилку.

Для изготовления дымоотводной трубы и термоизоляции печи надо подготовить огнеупорный материал.

Для крыши потребуется выбрать соответствующую кровлю, но для защиты от осадков вполне можно ограничиться гибкой битумной черепицей.

Этапы строительства бани-бочки

Если заказать готовую баню «под ключ», то вопросами ее сборки будут заниматься специалисты. При выполнении работ своими руками нужно придерживаться соблюдения следующих этапов строительства:

• сначала устанавливаются опоры из бруса сечением 30-40 см и вырезаются выемки в соответствии с диаметром строения;
• опоры скрепляются между собой в единую и жесткую конструкцию с помощью поперечно установленных брусьев;
• следующий этап – установка боковых стенок и перегородок;
• производится установка каркаса для монтажа досок, составляющих тело бочки;
• выполняется крепление досок с помощью нержавеющих крепежных элементов.

Входная дверь в баню-бочку может располагаться в одной из торцевых частей либо устанавливаться на длинной стороне. В первом случае часто оформляется небольшой навес, позволяющий с помощью скамейки и небольшого столика организовать полноценное место отдыха после бани с видом на природу.

На следующем этапе производятся работы по установке необходимого оборудования, организации слива и отвода воды, решение вопроса с ее подачей и, конечно, выполняется отделка, которую следует начать с обработки древесины льняным маслом для защиты от воздействия влаги.

Химические средства для этих целей не рекомендуются, так как они под воздействием высоких температур становятся источником токсических испарений.

Внутреннее обустройство бани нужно начать с настила, так как специфическая форма не очень удобна для передвижения. В качестве этого устанавливаются решетчатые конструкции, обеспечивающие необходимое проветривание, и при этом они могут быть как стационарными, так и съемными.

Далее монтируются лавки, изготавливается изоляция печи и дымохода, выполняется защита и гидроизоляция электрокабелей и т.д.

Как обшить баню внутри вагонкой своими руками? – здесь больше полезной информации.

Если планируется использовать мини-баню и в зимний период, то изготавливается термо- и пароизоляция, при выборе материалов для которой следует обращать внимание на их пожарную и экологическую безопасность

Особенности установки

Для того, чтоб установить бочку нужно иметь такие приборы:

• профилированную шпунтованную доску, которая имеет толщину 45 мм и ширину 90 мм . Длина доски зависит от того, какого размера вы хотите баню;
• обрезную доску толщиной 50 мм и шириной 200 мм;
• дверные и оконные приборы;
• дровяную или электрическую печь;
• металлические обручи-стяжки;
• порог.

Можно приобрести набор для бани и собрать его своими руками, причем выбрать размер можно любой. Это поможет вам потратить намного меньше средств и времени для строения бочки.

Чтобы соорудить каркас бочки лучше всего брать дерево хвойных и лиственных пород –именно они идеальные для работ внутри.

Делать фундамент, чтобы установить ее, не требуется. Для этого достаточно найти и оборудовать ровную поверхность, которая не позволит деревянной поверхности контактировать с почвой. Поверхностью может стать территория, покрытая тротуарной плиткой, бетоном или гравием. Если такая территория отсутствует, то можно сделать своими руками бетонное основание. Сначала нужно убрать поверхность грунта на 15- 20 см , внедрить опалубку, потом сотворить 10-метровую песчаную подушку, положить арматуру и, наконец, забетонировать. Бетон будет затвердевать примерно 3 недели. После этого вы можете монтировать баню.

Если вы купили уже готовый набор, то нужно собрать его по этапам.

Пихта

Пихта – это достаточно специфический материал. Она имеет много общего с лиственницей – такая же дорогая и неподатливая. Из положительных характеристик можно заметить, что при термическом воздействии, свойственного микроклимату бани, этот вид дерева источает ненавязчивое хвойное благовоние.

Эфир, долгое время сохраняющийся в пихтовом массиве, имеет целебные свойства и пребывание в бане, построенной из него, будет полезным. В дополнение к вышесказанному, следует заметить, что пихта десятилетиями сохраняет свежий внешний вид, во многом благодаря тому, что не содержит крахмал.

Отрицательные аспекты состоят в дороговизне, рыхлой, твердой и сухой структуре и неустойчивости к влаге без дополнительной обработки. Пихта быстро накапливает тепло, и пребывание в подобной парной может быть неприятным и утомительным.

Ко всему прочему, в качестве фундамента пихта недолговечна. Несмотря на то, что вы изрядно потратили средств на закупку дорогостоящего пихтового дерева для постройки, в любом случае потребуются многочисленные дополнительные материалы, без которых процесс строительства будет долгим, сложным и бесполезным.

В работе с ней потребуется соблюсти множество нюансов и лишь в опытных руках знающего мастера постройка из пихтового дерева сможет стать вековым сокровищем.

Виды и размеры

В такой бане можно оборудовать следующие виды оздоровительных процедур:

1. Традиционная русская парная с зоной для помывки. Парилка заполняется влажным паром при температуре до 85оС. Особое удовольствие доставляет отхлестать себя или товарища березовым или дубовым веником. После парной в моечной зоне нужно обязательно окатиться ведром холодной воды. Такая баня потребляет много воды, следует продумать способ отведения ее в дренаж.
2. Финская сауна. Здесь используется сухой и очень горячий пар- до 120оС. Необходимо продумать систему вентиляции и теплоизоляции, чтобы быстро прогревать помещение до требуемой высокой температуры. Если пространство позволяет, то устанавливают купель для окунания. В противном случае оборудуют обливную купель- подвешенное под потолком ведро с водой.
3. Офуро. Одноместная мини-баня с подогревом из Японии. Полубочку размещают вертикально, в ней устанавливают сиденье и систему подогрева воды. Офуро часто размещается на открытом воздухе, в этом случае бочка закрывается сверху крышкой с вырезом для головы.

Японская баня Офуро От размера конструкции зависит ее вместимость и возможность размещения дополнительных удобств и помещений. Сама парилка занимает 2 м, и такова длина минимального модуля.

1. Мини- от 2 до 2,5 м, в парную влезает 2 (лежа на полках) до 4 (сидя) человек средней комплекции. Весит такая баня до полутонны.
2. Стандарт- длиной до 3,5 метров. Кроме парной, помещается скромный предбанник, помогающий разместить одежду и сохранить тепло. Весит такая конструкция около тонны.
3. Макси- длиной до 6 метров, имеет полноценное мыльное отделение и предбанник увеличенной длины, который можно использовать как место отдыха.
4. Мега- стыкуются два шестиметровых модуля, между ними тамбур. Сс одной стороны- баня с парной, помывочной и душевой комнатами, с другой- комната отдыха

Несмотря на большие размеры отдельных моделей, они не требуют мощных фундаментов и могут устанавливаться на легкие опорные конструкции размером с железнодорожную шпалу.

Составление проекта

Представляет собой такая банька цилиндрическую конструкцию, собранную из досок и скрепленную металлическими обручами. Размеры ее могут быть самыми разными.

Чертежей, по которым сделать баню бочку можно своими руками, в сети существует достаточно много. Возьмите готовый или составьте свой.

Из каких элементов состоит баня бочка можно узнать из таблицы приведенной ниже.

Конструктивный элемент бани	Материал	Особенности сборки
Балки основания.	Брус 50*150.	Обязательно пропитывается противогнилостными составами.
Сборные элементы	Доски 45*90мм. Длина зависит от размеров бани	Имеют соединение шип/паз либо скругленное/выпуклое
Торцевые элементы	Доски 45*90мм, брус 50*50мм
Железные хомуты	Металлическая лента и элементы стягивания	Устанавливаются с двух сторон
Кровельный материал	Мягкая черепица или рубероид
Конопатка	Пакля	Используется только в том случае, если доски не имеют конструкции шип/паз

Подготовительные работы

Баня бочка своими силами – это не сложно хотя бы потому, что фундамент под нее устраивать не нужно. Просто тщательно выровняйте грунт на выбранном под конструкцию месте участка. Поставить сооружение можно и прямо на траву, однако, советую ее все же убрать вместе с дерном и засыпать освободившееся место гравием. Иначе балки основания могут со временем начать подгнивать.

Важно: Все элементы конструкции бани бочки раскроите и приготовьте заранее. В этом случае сборка будет произведена быстрее, так как не придется отвлекаться на переделки и исправление случайных ошибок

Установка опорных балок:

В балках основания сделайте посадочные гнезда под бочку полукруглой формы. Длина оставшихся прямыми краев должна быть не менее 20см. Шаг между опорами — не более 1.5м. Для скрепления балок в единую конструкцию, используйте две доски. Зафиксируйте их по торцам раскроенного бруса оцинкованными уголками.

Сборка бани бочки

На следующем этапе собираем собственно саму баню бочку. Своими руками это делается в несколько шагов:

• Собирается нижняя часть бочки (пол достаточный для установки торцевых элементов ширины). Соединение производится по принципу шип/паз;
• Устанавливаются торцевые элементы. Их сбивают из досок и скрепляют тремя поперечными брусками;
• Корпус бочки собирается до конца.

Совет: После сборки пола бочки, проделайте в местах установки торцевых элементов пазы шириной 45мм и глубиной 15мм. Это позволит закрепить сбитые из древесины круги более надежно и предотвратит их сдвиги в процессе эксплуатации бани.

Заключительный этап:

Если вы собираете баню бочку исключительно своими руками, то есть с нуля, далее нужно будет вырезать окна и двери в выбранных местах электропилой. Затем бочка обтягивается металлическими лентами. При этом стоит использовать стягивающие элементы. Со временем доска бочки немного усохнет, в результате чего появятся щели. Исправить ситуацию можно будет, стянув обручи потуже.

Крыша для бани бочки:

Для защиты бани бочки от дождя накройте ее сверху крышей. Ее можно сделать двухскатной, сбив каркас из нескольких пар соединенных под углом брусьев и обшив его доской. Наклейте сверху рубероид или мягкую черепицу. Установите крышу на бочку.

Ну вот и все. Баня бочка собрана. Сделать это своими руками, как видите, не сложно. В особенности, если конструкция монтируется из уже готовых купленных элементов. Собрать бочку с нуля будет проблематичнее. К примеру, для выполнения шипов и пазов на досках используются специальные инструменты, которых у вас попросту может не оказаться под рукой.

Видео по теме «сборка бани бочки»:

Виды (таблица)

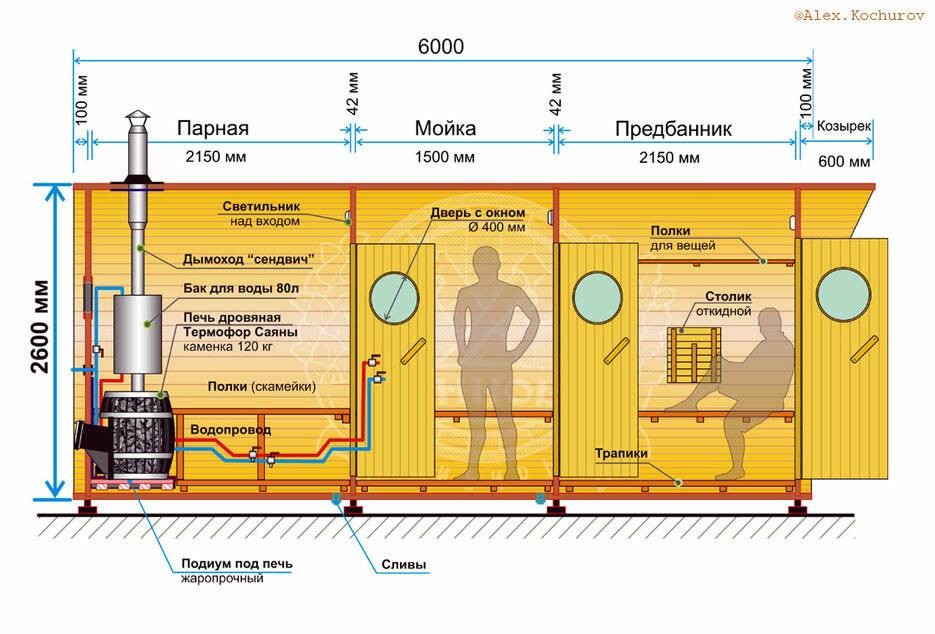

Вариант планировки бани-бочки

Наименование	Описание
Обычная русская баня	Отличается горячим и влажным паром. В ней можно париться вениками. Обычно состоит из 2 комнат: парная и моечная. Посидев немного в парной и пропотев, можно идти помыться в душевую. В этом варианте конструкции обязательно нужно продумать систему слива воды. Чтобы она не застаивалась, баню-бочку ставят под небольшим уклоном. Печка в ней устанавливается между двух комнат. Она оборудуется баком для подогрева воды. Этот бак должен выходить в душевую. В парной располагается сетка с камнями, на которые льют воду. Они подогреваются от топки. Топочная часть печи расположена в моечной. Лучше её обгородить, чтобы не обжечься во время банных процедур. Места в такой бене немного, поэтому печка должна быть как можно меньшего размера. Стены около печи изолируются огнеупорным материалом.
Сауна	Отличается тем, что воздух в ней сухой. Она может состоять из одной комнаты. Часто такую конструкцию оборудуют купелью, в которую заливают холодную воду. Если места мало, то иногда используют ведро для обливаний водой. Это считается традицией, после сауны окунуться в холодную воду. Устроить её проще, чем предыдущую. Комната обязательно должна быть герметичной: двери плотно закрываться, отсутствовать щели в полу и стенах. В сауне есть только маленькое отверстие в крыше или стене со специальной задвижкой, которая может быть закрыта частично или полностью. Водой в сауне не пользуются, поэтому сток в ней не нужен. В ней устанавливают удобные скамейки и печку с греющейся каменкой. Воду на камни в сауне лить нельзя. Можно капнуть несколько капель эфирного масла или настойки из целебных трав. Таким образом, создаётся лечебная и профилактическая ароматерапия. Сауну можно установить как в вертикальном, так и в горизонтальном положении.
Офуро	Похожа на японскую сенто. Визуально напоминает купель. Подогревается от встроенной печки. В ней нет крыши, но пользуются ей круглогодично. Ставят её на деревянный настил. Изнутри её оборудуют деревянной скамьёй и печкой, которую ограждают перегородкой из дерева, чтобы во время банных процедур никто не обжёгся. Согласно японской мудрости, баня-офура объединяет в себе все четыре стихии: землю, огонь, воду и воздух. В качестве земли выступает дерево, из которого она сделана, огонь — это печка. А создание полной гармонии происходит благодаря воде и воздуху, окружающих человека в этой бане. В ней он расслабляется и оздоравливается. Визуально может напоминать простую бочку или быть вытянутой формы. Печку не обязательно устанавливать внутри конструкции. Иногда её ставят рядом и проводят от неё трубы, которые подогревают воду внутри. Это более безопасный вариант. Правда, так, на подогрев необходимо гораздо большее количество времени, а, следовательно, и расход топлива увеличивается. Обычно в ней проводят 10–20 минут, а затем распаренное тело необходимо обтереть при помощи жёсткой рукавицы.

Внутренняя и внешняя отделка

Изнутри стены бани-бочки ничем не обрабатываются и не обшиваются. Натуральное дерево и так превосходно выглядит. К тому же так проще поддерживать гигиену помещения. Из-за высокой температуры внутри бочки ее стенки почти мгновенно высыхают после купания людей. Достаточно оставить приоткрытой дверь на некоторое время. Высокие температуры и вентиляция сделают свое дело.

Фото 8.

На фото 8-9 показано внутреннее обустройство бани-бочки: как выглядят полки, где устанавливается печка и как ее следует закрыть деревянными балками во избежание опасного контакта кожи с раскаленным металлом. Не забывайте, что в любой конструкции необходим приток свежего воздуха. Баня – не исключение. В ней можно обустроить самую обычную приточную вентиляцию (видео).

Фото 9.

Также следует разделить внутренне пространство баньки на 2 (если бочка небольшая) или 3 (при более значительных размерах) отделения. Первое от дверей – помещение для раздевалки – служит своеобразным тамбуром, предотвращающим поступление холодного воздуха в более удаленное парное отделение. «Кровлю» бани-бочки можно накрыть гибкой черепицей. Вот и все основные особенности ее конструкции. Как видите, баню бочку вполне можно соорудить своими руками, более того, это совсем не сложно.
