Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты
Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

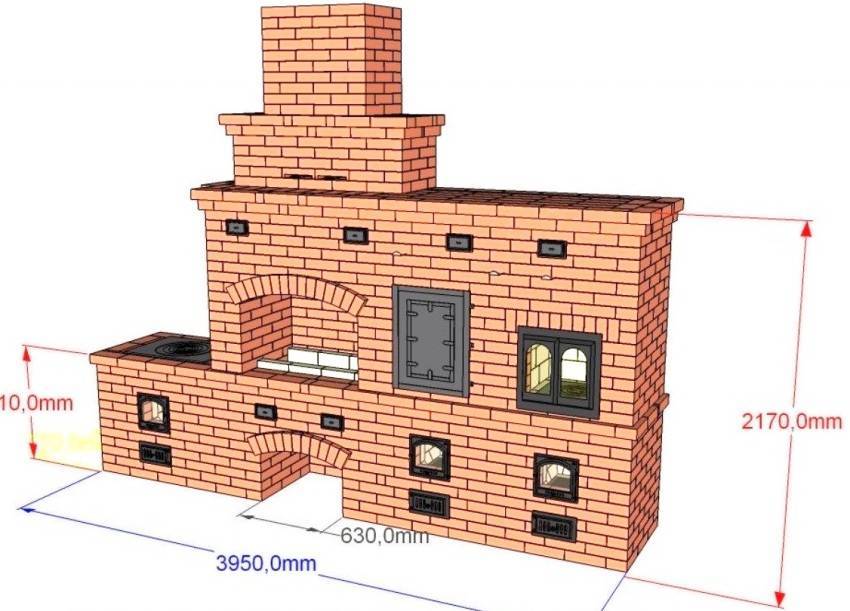

Чертеж мангала из кирпича
Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:
- песок;
- камень;
- бетонная плита;
- брусчатка.
Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания
Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.
Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия
В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно
В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.
К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.
Не стоит размещать поблизости пожароопасные объекты:
- компостные кучи;
- сооружения санитарного и технического назначения;
- контейнеры с мусором.
Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

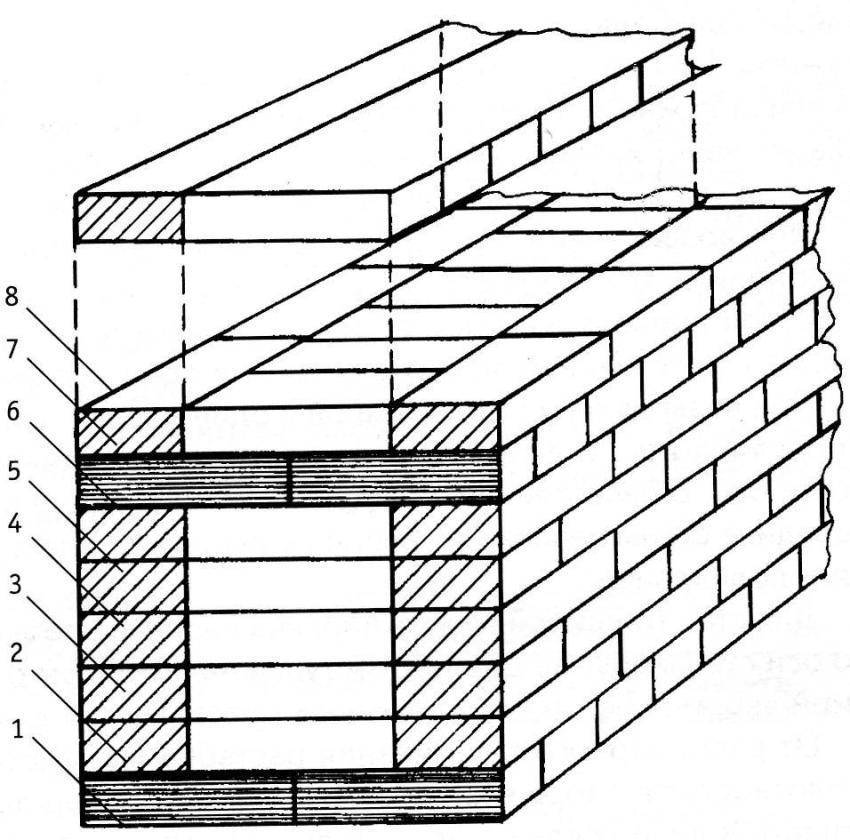

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича
Как подобрать оптимальный проект мангала из кирпича
Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.
На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.
Составленная схема должна учитывать следующие нюансы:
- дизайн конструкции;
- характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
- размеры всех элементов конструкции.
В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном
Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.
На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.
Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

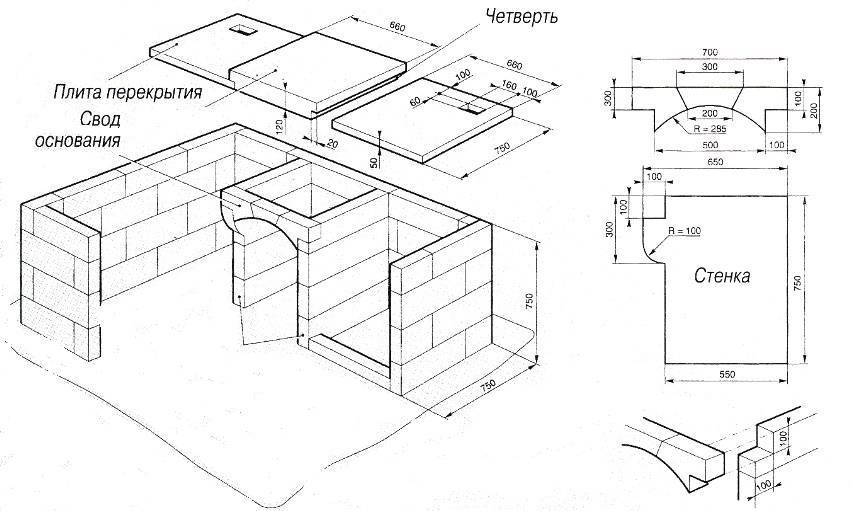

Схема мангала из кирпича
Материалы для строительства
Как уже говорилось, основание для мангала надо бетонировать или хотя бы трамбовать и отсыпать щебнем. Поэтому первым в списки необходимых материалов стоит назвать цемент – как для бетонирования, так и для скрепления кладки. Для заливки допустимо применение марки цемента М50…М100, для кладки – М100…М150.
Так же для раствора необходим песок. При кладке из кирпича или любых блоков (кроме бутового и дикого камня) используют песок с размером зерна 2,5 мм. Для камня допустима зернистость 5 мм.
Для относительно недолговечных сооружений можно использовать практически любой кирпич или камень – хоть обломки битых блоков, оставшихся от строительства – и обычный цементный раствор. Если же постройка планируется надолго и всерьез, лучше потратиться на шамотный (огнеупорный) кирпич.
Класть его на цементно-песчаный раствор нельзя, оптимальным вариантом смеси для кладки считается глина с песком. В строительных и специализированных, ориентированных на печников, магазинах можно найти разнообразные варианты сухих смесей для кладки огнеупорного кирпича.
Решетки для мангала могут быть самыми обычными, купленными в ближайшем хозяйственном магазине, или самодельными, из черных сплавов или нержавеющей стали.
Декоративная отделка
После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.
Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:
- плитка;
- кирпич;
- камень натуральный и искусственный;
- штукатурка;
- специальные составы.
Алгоритм укладки:
- Обработка стены грунтовкой.
- Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
- Укладка камня или плитки, плотно прижимая ее к поверхности.
- Очистка швов от клея и заполнение мастикой.
- Нанесение защитного состава.
Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

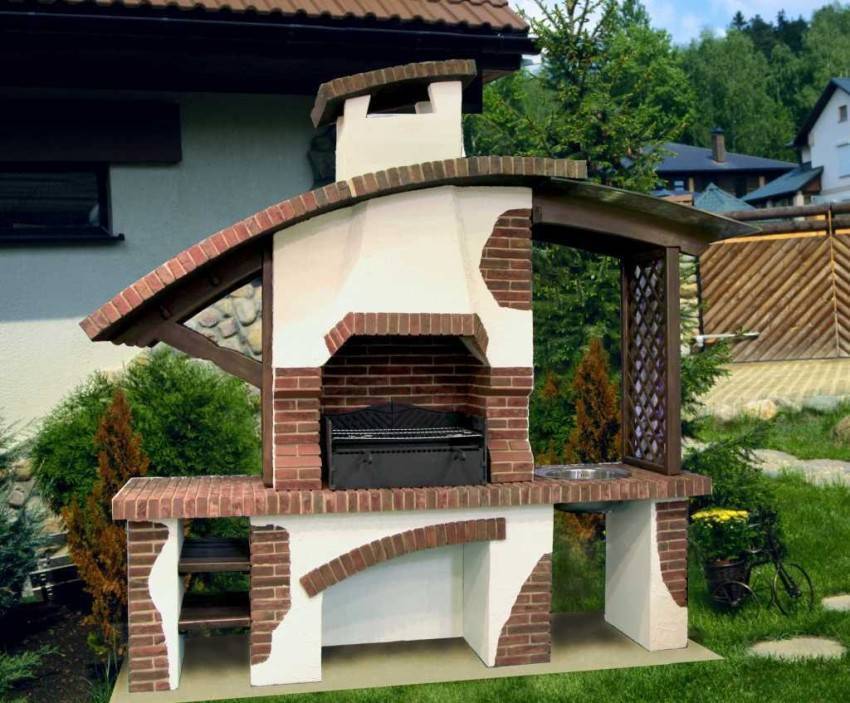

Примеры интересной отделки барбекю.
- Камень натуральный для отделки
Плюсы и минусы строительства барбекю с коптильней из кирпича своими руками
К преимуществам самостоятельного изготовления коптильни с барбекю относят:
- возможность самостоятельно планировать тип конструкции;
- контроль всех этапов строительства;
- экономию на материалах и оплате рабочей силы.
Важно! Чтобы построить сложную конструкцию своими руками, потребуется тщательное планирование всех этапов строительства и грамотный инженерный расчёт. Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве
Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве.
Фото 1. Печь барбекю с коптильней из кирпича. Также устройство оборудовано мойкой и варочной плитой.
Как выглядит барбекю
Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.
Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.
Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться
В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.
Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.
Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.
Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание – бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).
Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.
Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).
Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.
Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.
Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.
Готовые подобные конструкции
Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.
Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).
Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.
Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.
Простой кирпичный мангал
Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.
Проект и фото готового мангала/барбекю из кирпича
Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.
Подготовка основания
Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.
Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.
Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.
Порядовка (кладочные чертежи) и рекомендации по кладке
Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.
Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки
Это важно для нормальной эксплуатации печи
Порядовка мангала из кирпича (кладочные чертежи)
Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.
Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.
Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.
Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)
После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.
Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.
Технология строительства
Качественная порядовка мангала с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап очень важен и требует определенного времени даже у профессиональных строителей.
Фундамент
Переходим к заложению основания под мангал с казаном из кирпича
Здесь важно соблюдать последовательность:
| Этап | Комментарии |
|---|---|
| Выкопать траншею под фундамент, после засыпать слоем песка | Глубина должна быть примерно 25-30 см |
| Засыпать песчаной подушкой и залить водой | Толщина слоя – 5 см |
| Поверх слоя песка положить слой гравия или мелкого щебня | Толщина слоя – 10 см |
| Сделать опалубку из досок | Выступ над землей должен быть минимум 5 см |
| Положить слой арматурной сетки | Толщина сетки – 15 на 15 или 20 на 20 |
| Залить уровень бетона | После заливки подождать минимум три дня |
| Уложить слои рубероида для гидроизоляции | Количество слоев – 4-6 |
Раствор для кладки
На следующем этапе готовим раствор. Для этого возьмите:
- 2 ведра цементной смеси;
- 0,5 ведра гашеной извести;
- 1 ведро песка.
Смешайте компоненты в специальной емкости, тщательно перемешивайте и доводите массу до состояния густого теста.
Цоколь
Перед тем как приступить к кладке кирпичного мангала с казаном на раствор, сложите будущий мангал по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:
- Учитывайте, что между кирпичами будет слой раствора толщиной 5-10 мм;
- При подгонке кирпичей обязательно используйте защитные перчатки, чтобы избежать травм;
Когда все «сложилось» и результат устраивает Вас как архитектора, приступайте к кирпичной кладке на раствор:
- Кладку основания, то есть не горячей зоны, выполняете в полкирпича;
- При укладке кирпичей обязательно проверяйте все горизонтали и вертикали строительным уровнем;
- Когда Вы достигните высоты примерно 70 см с открытой стороны установите 2 стальных уголка 50 x 50 мм полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины мангала;
- Далее продолжайте кладку в 1/4 кирпича, то есть кирпичи укладывайте на ребро;
- Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, вы получите опорный выступ для дна по всему внутреннему периметру. Учитывайте, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.
Жаровня
До начала кладки жаровни решите вопрос уборки золы из топки. Например, установите металлический поддон, который будет легко вытащить и очистить от продукта сгорания. Многие строители рекомендуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закройте верх конструкции бетонным перекрытием и рядом кирпичной кладки.
Стены и дымосборник
Сооружение дымосборника несколько сложнее, но вполне вам по силам. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Укладываем кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так формируется колокол печи.
Декоративная отделка
Существует огромное количество вариантов украшения Вашего домашнего очага. Дайте волю своей безграничной фантазии и применить все свои творческие навыки.
Есть несколько вариантов отделки мангала:
- оштукатурить кирпичный мангал с печкой под казан;
- облицевать плиткой и изразцами;
- установить металлические футляры;
- применить декоративную отделку без облицовки путем расшивки кирпича.
Мангал из кирпича в беседке
Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.
Размеры и материалы
Этот мангал/барбекю из кирпича имеет средние размеры:
- ширина 150 см;
- глубина 75 см;
- общая высота до начала дымоотводящей трубы 217,5 см.
Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке
Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.
Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.
Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.
Порядовка и пояснения
Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.
Порядовка мангала из кирпича для беседки
Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.
В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.
В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.
13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.
Средняя часть порядовки: формируем зону очага
Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.
В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.
Формирование трубы для отвода дыма от мангала
В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.
Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»
Что такое барбекю: конструкция и особенности
Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.
От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).
Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.
Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.
Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.
Проекты, чертежи и размеры угловых печей-барбекю с казаном, мангалом из кирпича
Прежде чем приступать к сооружению зоны барбекю, готовят эскиз и чертеж, затем производят расчет строительного материала. Угловой мангал из кирпича часто размешают в беседке. На фото ниже видно, как гармонично вписывается барбекю в экстерьер дачного участка.
В шашлычной зоне обычно располагают: мангал, очаг для казана, камеру для холодного и горячего копчения и дополнительные сооружения
Разнообразие конструкций угловых барбекю из кирпича представлено на чертежах и фотографиях. Обустройство зоны требует возведения фундамента. Для основания также создают чертеж.
Преимущество мангальной зоны – большая рабочая поверхность для приготовления пищи на свежем воздухе
Перед проектированием учитывают размер конструкции, стиль, наличие подвода воды и стока. Вблизи с печным комплексом не должны находиться жилой дом, хозблок и деревья.
Некоторые дачники обращаются к специалистам для возведения печи
Внимание! Печь барбекю строят на расстоянии 6 м от жилых построек, т. к
дым может накапливаться в помещении и оседать на стенах комнат, что может привести к развитию аллергических или астматических заболеваний.
Чтобы возвести угловой мангал, многие дачники покупают уже готовый проект и схему порядовки
Подробная прорисовка дачного участка поможет определить, правильно ли выбрано место для зоны отдыха. Печь выделяет дым, и располагать ее возле быстровоспламеняющихся объектов нельзя.
На схему наносят порядовую кладку кирпича, каждый ряд отличается от предыдущего, особенно в зоне топки и жаровни
При детализации проекта учитывают размер зоны отдыха, габариты угловой печи, высоту и ширину рабочей поверхности. Обычно высота барбекю с вытяжкой составляет 2,5 м. Длина жаровни под размещения мангала 80-100 см. Длина открытой печи под казан 60-80 см, Размеры коптильного шкафа делают из предпочтений хозяина. Обычно длина 60-100 см, глубина 60 см и высота не более 1,2 м.
Соблюдение рекомендаций схемы порядовой кладки обеспечит правильную тягу в печи
Определившись с размерами кухонной зоны, приступают к прорисовке декоративных элементов. Над жаровней сооружают арку, вытяжку одевают в кожух. Рабочую поверхность обустраивают декоративными полочками и трубами.
Если места для размещения стационарного стола и стульев в мангальной зоне недостаточно, размещают складную сезонную мебель
