Беседка из металлической трубы своими руками

Какой материал выбрать

Металлическая беседка может быть, как уже было сказано, двух видов:

• Разборной, в которой все элементы закреплены между собой болтами и гайками;
• Неразборной, в которой все элементы закреплены между собой путем сварки.

Итак, для первого случая оптимальным вариантом становится использование алюминиевой профильной трубы. Это трубы квадратного или прямоугольного сечения, выполненные из алюминиевого сплава с разной толщиной стенок.

Сегодня промышленность выпускает большое множество размеров этих труб. Крепить такие профили между собой можно при помощи специальных металлических уголков на болты.

Для устройства беседки потребуется профильная труба со следующими размерами:

• Для нижней обвязки можно взять трубы прямоугольного сечения 80*50*3 мм;
• Для стояков подойдет профиль квадратного сечения с размерами 80*80*4 мм.
• Для верхней обвязки можно взять профиль с таким же размером, как и в случае с нижней обвязкой, или чуть меньше – 80*40*3 мм;
• Для балок или стропил подойдет труба с размером 80*40(50)*3 мм.

Профильная труба разного сечения

Что касается неразборного каркаса, то тут можно использовать следующий материал:

• Алюминиевый профиль;
• Стальные трубы.

Конечно, использование первого вида материала будет гораздо проще, так как работать с профилем удобнее. Однако у него есть один большой недостаток. Чтобы варить алюминий, нужно обладать аргонной сваркой, что не всегда представляется возможным.

Делать сварные неразборные конструкции лучше всего с обычного железа, например из труб круглого сечения.

Для такой работы потребуются трубы с размерами:

• Для нижней обвязки диаметр трубы должен быть около 5 см.
• Для столбов лучше использовать трубы диаметром минимум 8 см. Прежде всего, это обусловлено тем, что в таком запасе прочности потребности нет, а вот удобство работы и эстетический внешний вид обеспечен;
• Для верхней обвязки используют такие же размеры, как и в случае с нижним узлом. Это же можно сказать и про крышу беседки.

На фото трубы разного диаметра

Общие сведения

Садовые металлические беседки смотрятся очень аристократично, к тому же отлично сочетаются с любыми строениями. В отличие от деревянных сооружений, они могут прослужить значительно дольше и не требуют периодического ремонта.

Существует довольно много вариантов этого садового строительства. Беседка может быть выполнена в виде восточного шатра или средневековой крепости. Проще всего, конечно, выполнить обычную прямоугольную или квадратную конструкцию.

Легкие строения можно устанавливать без фундамента, под более тяжелые же беседки нужно возвести фундамент любого типа. Такие постройки можно оборудовать мангалом или печью-барбекю. Правда, цена строительства будет значительно выше.

Так как в основе этих беседок лежит прочный металлический каркас, им не страшны оседания грунта или сезонные циклы замерзания почвы. При этом крышу можно покрыть любым кровельным материалом.

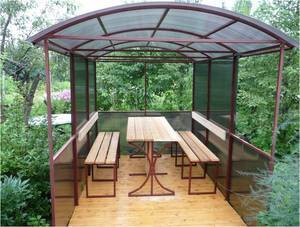

Квадратная металлическая беседка арочного типа

Пол и отделка стенок

Материал для пола выбирается в зависимости от предпочтений и финансовых возможностей.

Для покрытия поверхности выбирают:

• керамогранитную или тротуарную плитку;
• специальную половую брусчатку;
• террасную или палубную доску;
• садовый паркет.

Материалы из дерева перед настилкой обрабатываются антисептиком. Для укладки плитки подготавливается бетонное основание.

Для обшивки стен используется вагонка, обрезная доска, поликарбонат, профнастил. Красиво смотрятся деревянные решётки, собранные из реек. Иногда обшивка выполняется в виде живой изгороди. При использовании деревянных материалов следует учитывать, что их придётся периодически обрабатывать антигрибковым составом.

Строительство беседки из профильной трубы пошагово

Первый шаг на пути возведения металлической конструкции – выбор ее типа. Она может быть открытой, полузакрытой или полностью закрытой, с освещением или без него. Для этого составляется проект постройки.

Проектирование

Эскиз можно набросать от руки, или поручить его разработку профессиональному дизайнеру. На данном этапе следует определиться с размерами конструкции. Высота сооружения должна немного превышать средний рост человека (180-200 см), ширина входного проема должна быть не меньше ширины входной двери (около 1 м).

 чертеж с указанием реальных размеров постройки нужен для того, чтобы рассчитать количество труб для установки каркаса, а также других необходимых стройматериалов. Подробный чертеж металлической беседки

Для монтажа железной конструкции понадобятся:

• профильные трубы сечением 50х50мм и толщиной стенок 2-4 мм для каркаса;
• железные прутья или трубы сечением 20х40 мм для поперечных элементов обрешетки;
• кровельное покрытие;
• электроды, сварка;
• болгарка, сверла по металлу;

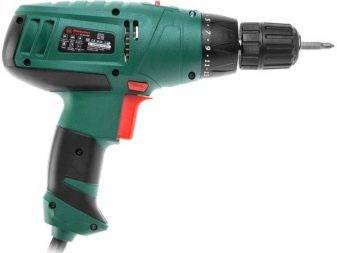

• шуруповерт, саморезы.

Подготовительные работы

Далее приступают к подготовке места под установку беседки из метала. Это может быть участок возле водоема, в тени деревьев, или вблизи дома – главное чтобы оно было живописным и комфортным для отдыха. На выбранном участке снимают верхний слой грунта (15-20 см) и выравнивают основание. Поскольку металлическая беседка имеет небольшой вес, для нее будет достаточно столбчатого фундамента.

Подготовка площадки под беседку

Далее приступают к установке столбчатого фундамента – основания беседки. Для этого по углам площадки выкапывают ямы глубиной 50-70 см, в которые засыпают слой щебня (20 см) и заливают бетоном опорные профильные трубы.

Подготовка площадки под беседкуВнимание: ровность установки столбов следует обязательно проверить уровнем.

Формирование металлического каркаса

После установки вертикальных металлических стоек приступают к креплению горизонтальных поперечин. Для этого можно использовать железные прутья, или трубы меньшего сечения. Металлические элементы можно соединять между собой путем приваривания, либо при помощи болтов и саморезов. Поперечные трубы для ограждения конструкции устанавливают на высоте 1-1,2 м. А верх опорных столбов скрепляют при помощи верхней обвязки.

Учтите: трубы обвязки следует приваривать к каждой вертикальной стойке – это обеспечит надежность конструкции. Способы крепления элементов беседки из металла, фото-чертежи

Далее приступают к монтажу каркаса под крышу. Чтобы на ней не задерживались осадки, поперечные лаги крепят под углом (30-45 градусов). Для двускатной крыши выполняют несколько опорных треугольников, которые связывают общим профилем по верхней точке, а их основания соединяют с основным каркасом беседки.

Сооружение каркаса металлической беседки для дачи, фотоСовет: перед установкой кровельного покрытия следует прогрунтовать и покрыть краской металлический каркас, поскольку после перекрытия сделать это будет проблематично.

Кровля

Одним из самых простых и экономичных вариантов кровли для беседки является поликарбонат. Для крыши беседки подойдет сотовый поликарбонат толщиной 8 мм. Крепиться он на специальные болты с термошайбами. Для этого листы поликарбоната режут на необходимые размеры, а в трубах просверливают отверстия под крепления. Торцы поликарбонатных листов можно закрыть специальными планками – это обеспечит их дополнительную защиту и придаст более опрятный вид. В результате мы получаем довольно уютную и недорогую беседку, которую осталось только оборудовать скамейками или другой мебелью для полноценного отдыха.

Внимание: настилая кровельное покрытие, устанавливайте его с небольшим свесом. Это позволит защитить все элементы конструкции от атмосферных воздействий. Готовая беседка из металлопрофиля своими руками. Беседки из метала на даче – признак хорошего вкуса хозяев участка

Они станут гармоничным дополнением ландшафтного дизайна, надежным и уютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи

Беседки из метала на даче – признак хорошего вкуса хозяев участка. Они станут гармоничным дополнением ландшафтного дизайна, надежным и уютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи.

Дополнения для комфорта и эстетики

Сейчас редкая встреча друзей обходится без шашлыков. Поэтому мангал или барбекю в беседке или рядом с ней будут полезны. Если застолья проводятся не часто, лучше обзавестись переносным мангалом. Чтобы необходимая посуда и утварь были под рукой, над столом следует сделать для них полочку. Если есть возможность, можно установить небольшой холодильник для хранения напитков и маринуемого мяса. Маленькую беседку лучше обставить трансформируемой мебелью или изготовить лавочки, убирающиеся под стол.

Чтобы сделать беседку из профильной трубы более привлекательной, её украшают коваными изделиями. Они могут изображать цветы, животных, узоры. Стоят такие изделия прилично, но ради красоты стоит приобрести несколько штук. В крайнем случае, можно вставить в каркас элегантно согнутые трубы.

Чтобы сделать беседку из профильной трубы более привлекательной, её украшают коваными изделиями

Начало строительства — изготовление проекта

Первым действием должно быть изготовление чертежей и эскизов создаваемой конструкции. Этот проект должен содержать в себе размеры беседки, элементы конструкции, а помимо этого методы соединения каждых элементов.

Очень важно, чтобы в проекте всё было изложено как можно подробнее. Это упростит задачу по расчёту количества необходимого материала, а также строительству сооружения для отдыха

В некоторых случаях может потребоваться разработать несколько эскизов: общего плана и для разных ракурсов, отличающихся особой сложностью или требующих детализации участка конструкции.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Необходимо иметь в виду, что, если планируется размещать стойки в грунт вне зависимости от того, будут ли они зафиксированы на бетон, нужно использовать трубы, которые по своей длине должны превышать проектную высоту опоры на величину, соответствующую расстоянию фрагмента, который будет заглублён от поверхности земли.

Форма беседки из металла

квадратной или прямоугольной формы

Последняя может быть выполнена в одно — или двускатном варианте. Шестигранная беседка из металла выделяется от прочих своим оригинальным и изящным исполнением, в чём с ней никто не может соперничать.

Если выбор сделан в пользу шестигранной конструкции, имеющей большие внешние размеры, то упростить задачу по устройству подобной кровли можно, если добавить в каркас не только стойки по периметру, но и дополнительную опору в середине.

Она будет служить местом для установки стропил кровли, при этом она должна по высоте превосходить боковые, тем самым можно будет создать для крыши нужный уклон. Вариант с изготовлением многогранного навеса может быть реализован в конструкции беседок прямоугольной и квадратной формы.

Выбор конструкции беседки

Все беседки подразделяются на три вида:

1. Открытого типа. Для её возведения не требуется основательный фундамент. Такую сварную беседку для дачи сможет построить даже малоопытный человек. Однако приятно проводить в ней время возможно только в хорошую погоду.
2. Закрытого типа. Такая конструкция похожа на маленький домик. Отдыхать в ней можно в любую погоду, но для строительства потребуется больше времени, материалов, профессионализма. Если планируется установка мангала или печи придётся сооружать дымоход.
3. Полузакрытого типа. В этом варианте часть пространства закрыта стенками, что позволяет продолжать застолье во время начавшегося дождя.

Сложность конструкции зависит от формы. Она может быть:

1. Прямоугольная. Самый популярный вариант, так как простая конструкция легко возводится.
2. Круглая занимает 2-е место в рейтинге популярности.
3. Многогранная форма строится с 5, 6 или 8 углами.
4. Комбинированная конструкция состоит из секций разной формы. Иногда их размещают ступенчато.
5. Угловые разновидности с разнообразными градусами раствора имеют две стороны, образующие угол.

Прямоугольная конструкция самая популярная, так как легко возводится

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

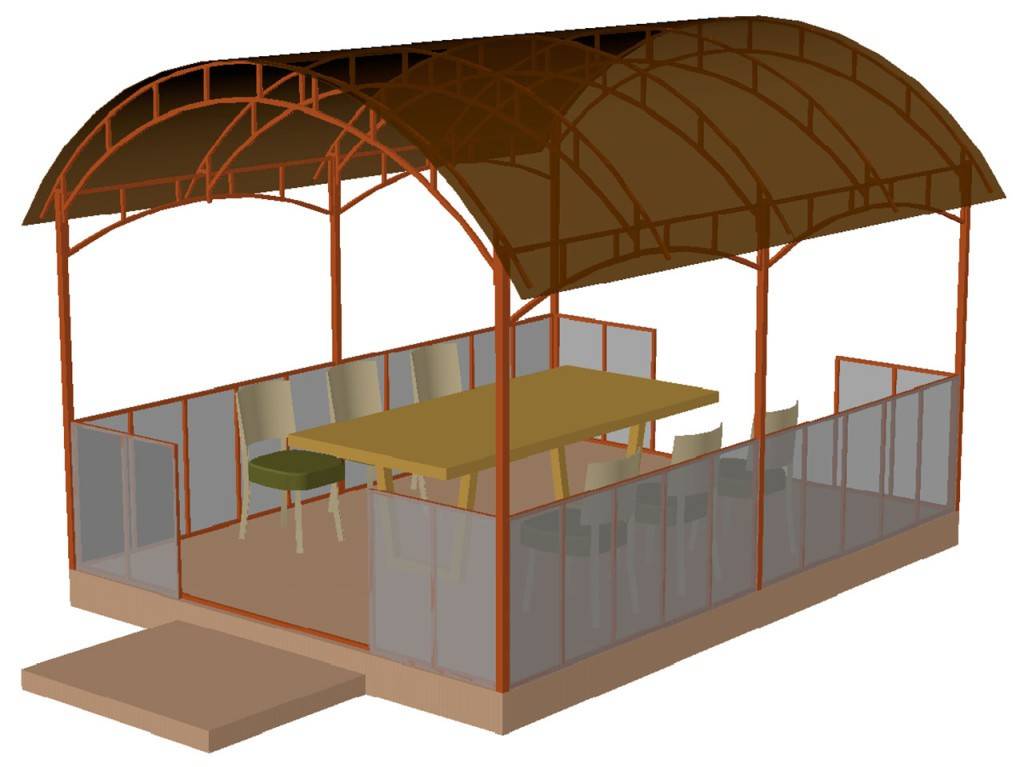

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

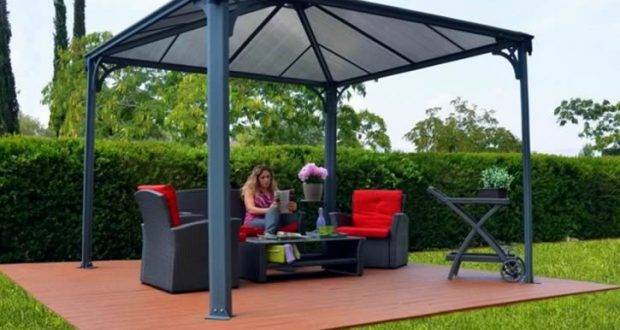

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

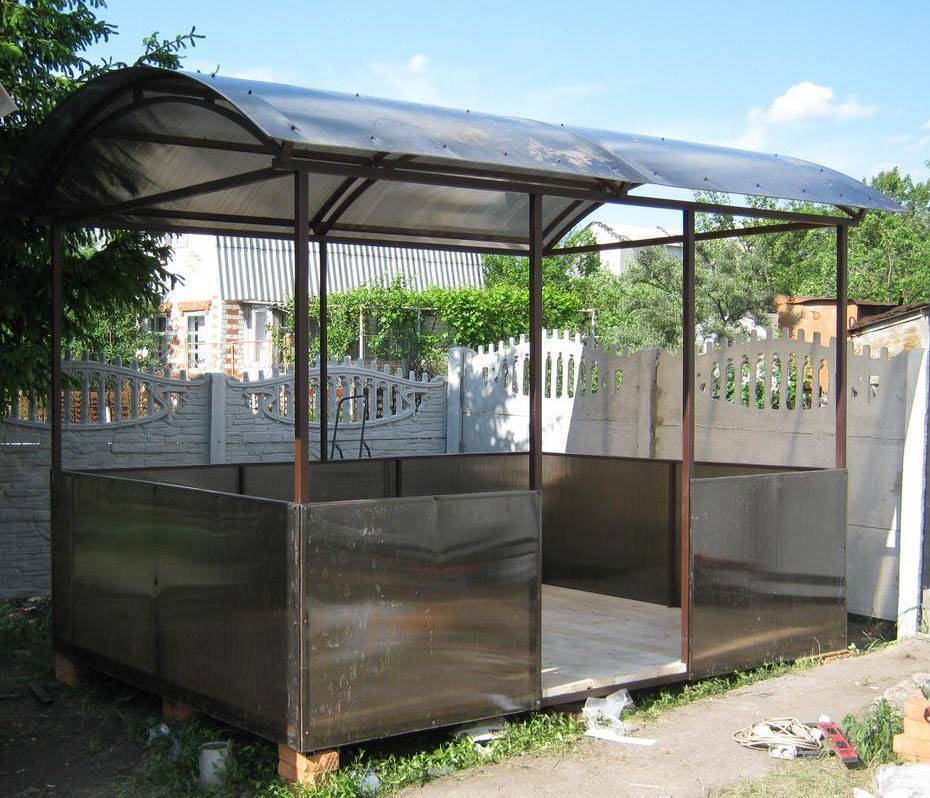

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Совет: продлить срок службы металлического изделия можно при помощи регулярного ухода – своевременного выявления и устранения следов коррозии.

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических – стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

 при выборе технологии сооружения металлической конструкции своими руками ориентируйтесь на собственные строительные навыки, а также наличие инструментов и специального оборудования.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Совет: если вам не под силу сварить беседку из профиля, нет опыта работы со сварочным аппаратом, выбирайте сборное болтовое соединение. Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

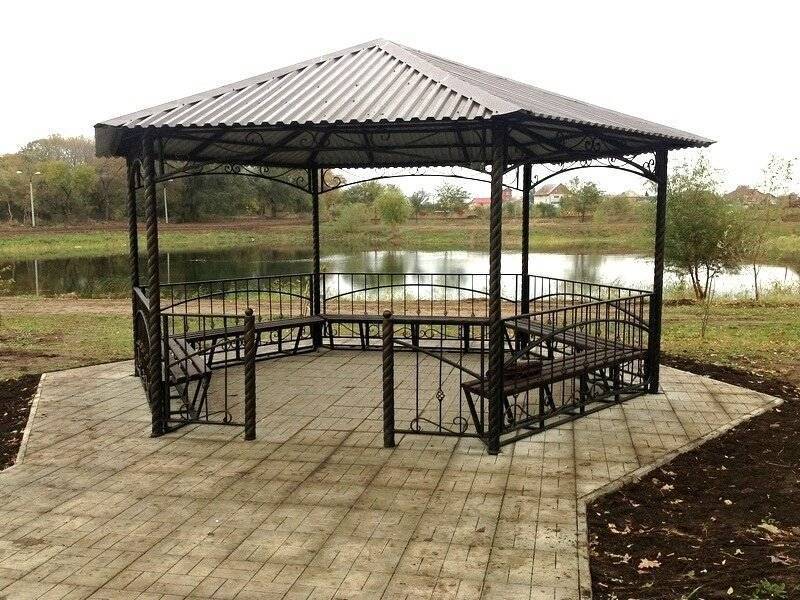

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Учтите: поскольку кованая стальная конструкция трудоемкая в исполнении, стоит она довольно дорого. Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Выбор места и оборудование площадки

Выбор места, где будет располагаться будущая беседка из металла для дачи, не менее важный аспект в строительстве. Беседка должна располагаться в выгодном месте, чтобы был красивый вид и отсутствовали сквозняки. Например, если у вас на территории участка есть небольшой пруд, то беседку лучше всего построить на берегу. Ее должно быть видно отовсюду. Она будет не только местом, где можно хорошо провести время. Беседка должна украшать всю территорию участка.

После того, как место выбрано, можно приступить к подготовке площадки. Место обязательно нужно разровнять и убрать всю траву. Обычно, заранее готовят план. Но если плана нет, то можно следовать собственной интуиции. Строительство беседки из металла – занятие не сложное и не требует специального образования. С этим делом справиться даже человек далекий от строительства.

Как только площадка подготовлена, следует приступать к нанесению разметки. Для этого понадобится проволока или нитки. Затем можно выкапывать не слишком глубокие ямы, в которые ставятся опорные столбы.

Высота столбов рассчитывается от общего размера беседки. Чтобы конструкция была устойчивой, можно столбы расположить на более близком расстоянии. Обычно к опорам крепятся еще и пятки.

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

• квадрата;
• прямоугольника;
• многоугольника;
• круга.

Конструкция крыши представляет собой пространственную систему в виде:

• арки;
• одного, двух или четырех скатов;
• шатра;
• купола;
• конуса;
• каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Шарообразная металлическая беседка

Каркас монтируют из профиля круглого или квадратного сечения, уголка, арматуры. Кованые витые столбы, ажурные металлические детали одновременно украшают строение.

Традиционный каркас состоит из опор, горизонтальных связей, крыши. Но возможны варианты, когда в одну конструкцию соединены лавочки, стол и мангал.

Для покрытия используют кровельные материалы:

• металлическую или мягкую черепицу;
• асбестовый или пластиковый шифер;
• профлист;
• ондулин;
• непромокаемый текстиль.

Проемы для стенок могут быть открытыми, заполненными наполовину или полностью. В этом случае в беседку ведет дверь. Материалы для ограждения — дерево, поликарбонат, стекло, композиты, металл.

Место для отдыха украшают коваными ажурными решетками, вьющимися растениями, цветами, подсветкой.  Плетеная мебель, текстиль, декоративные детали создают уют. Для устройства пола используют тротуарную или керамическую плитку, террасную или обычную доску, бетон.

Строительство

Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов. Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.

В фундамент закрепляются основные опорные стойки из металлопрофиля. После этого надо изготовить и собрать каркас из металлических элементов.

Для работы понадобятся следующие инструменты:

• дрель со сверлами по металлу;
• болгарка;
• рулетка и маркер;
• саморезы и болты по металлу;
• сварочный аппарат.

Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.

Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.

Здесь могут потребоваться другие инструменты:

• ножовка по дереву;
• малярный нож;
• шуруповерт;
• гвозди;
• саморезы.

Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.

Выбираем внешний вид металлической беседки

Можно сделать совсем простую конструкцию и просто накрыть ее листом метллочерепицы или обычного волнового шифера, а можно из металла сделать настоящий шедевр – использование кованых деталей, шестигранная форма беседки сделают место отдыха действительно оригинальным. Причем, можно использовать готовые кованые детали – они в большом ассортименте продаются в магазинах.

Чтобы строительство металлической беседки своими руками не превратилось в затяжной процесс и приносило лишь удовольствие, стоит реально оценить свои силы. Если вы никогда до этого не сталкивались со строительными работами, и уже тем более со сложными сварными, то оставьте затею возвести сложный шестигранник. Но даже для абсолютного новичка будет простой задачей сделать на своем участке металлическую беседку, изображенную на данной  фотографии:
