Как подключить и настроить бесконтактный выключатель света

Устройство и принцип работы основных элементов устройства

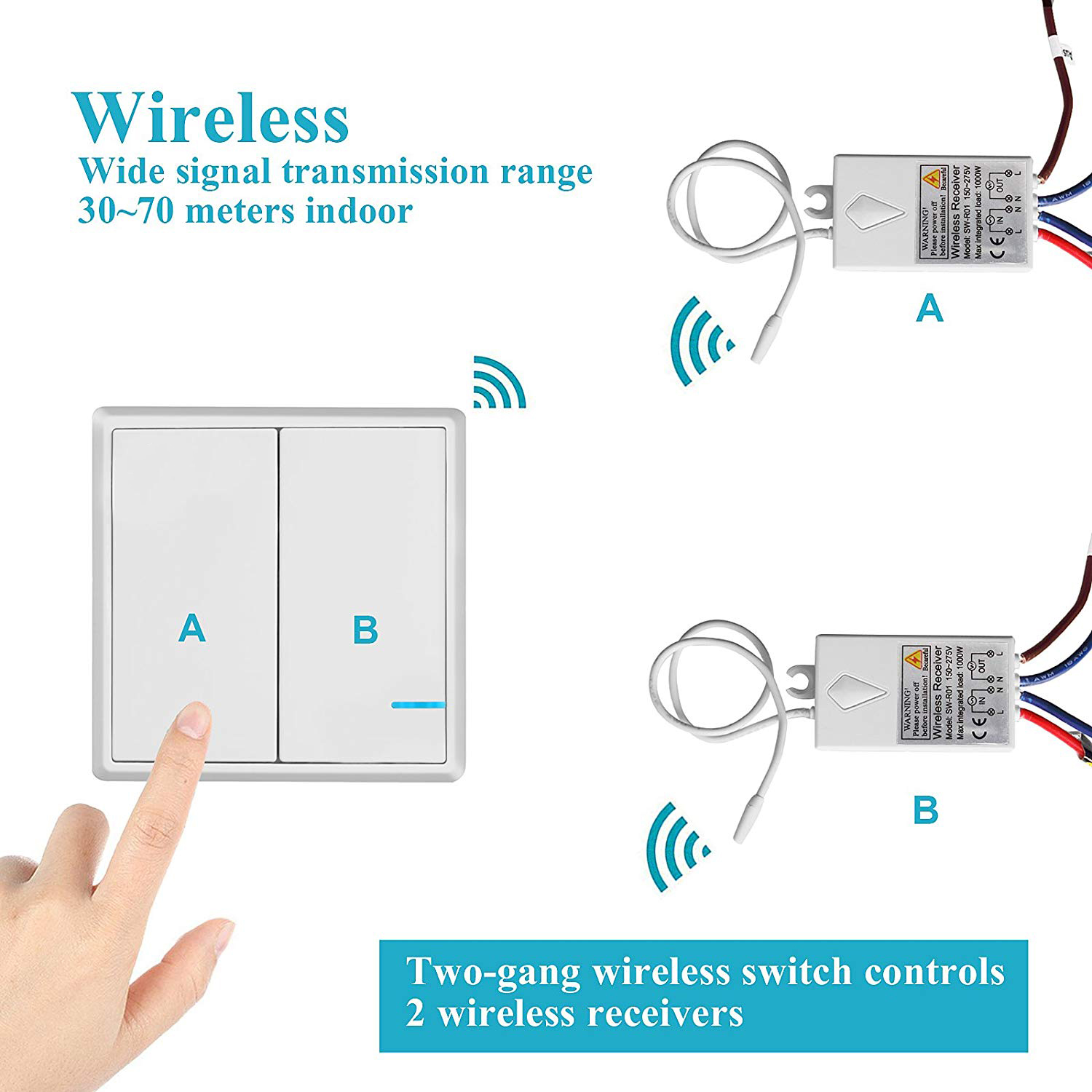

Беспроводный выключатель состоит из следующих элементов:

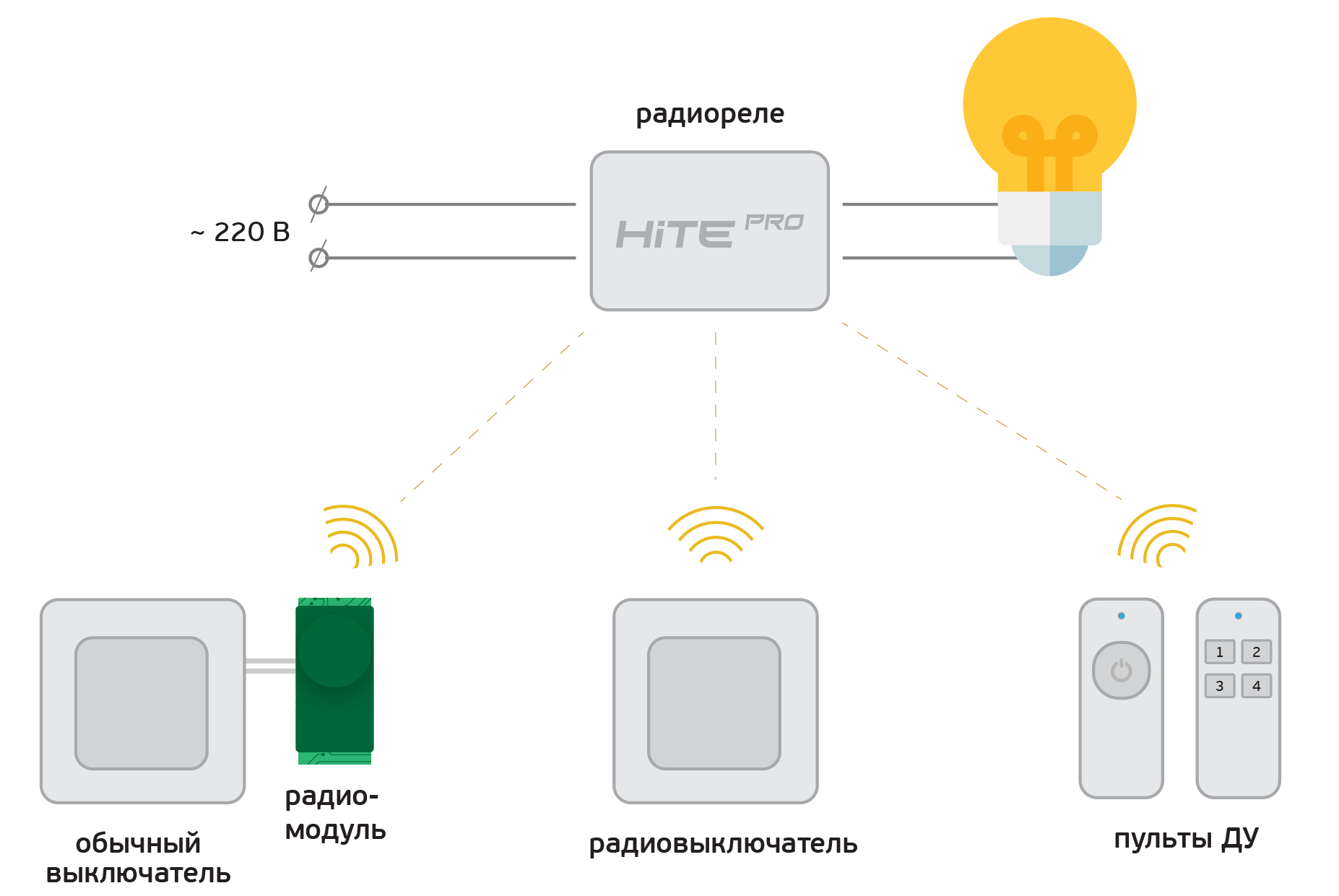

• Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
• Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

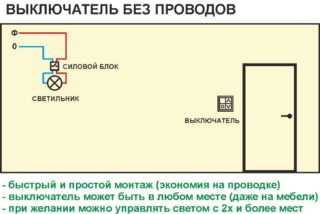

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

• Путем прикосновения к специальной сенсорной панели;
• Нажатием на механическую кнопку;
• Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Что такое диммеры: устройство, принцип работы в светодиодных лампах, светильнике, магнитоле

Виды выключателей и лучшие модели от производителей

На современном рынке представлено несколько разновидностей беспроводных выключателей. Они различаются следующими параметрами:

• Способ управления: только через пульт или стационарной кнопкой, через WiFi-соединение, с помощью GSM-связи.
• Наличие функции диммера – способность регулировать яркость светового потока.
• Число осветительных приборов, которые можно интегрировать с одним беспроводным выключателем. Обычно их количество у разных моделей колеблется от 1 до 8.

Также многие современные модификации снабжаются следующим дополнительным функционалом:

• Установка задержки выключения на определённое время.
• Многоканальное управление. Позволяет встроить смарт-выключатель в систему умного дома, для управления освещением при помощи детекторов или центральным хабом.
• Сенсорные панели управления, стационарно устанавливаемые в различных точках помещения.

Рассмотрим несколько моделей беспроводных WiFi выключателей, зарекомендовавших себя лучшим образом, согласно отзывам пользователей

Также во внимание был принят такой немаловажный критерий, как соотношение цена — качество

1. Zamel RZB (Польша). Двухканальный прибор, позволяющий, кроме освещения, также управлять умными шторами, въездными воротами и некоторыми другими приборами. Модуль имеет такие дополнительные функции: задержка сработки, одновременное управление двумя приборами в различных режимах. Дальность срабатывания от пульта Стоимость – ок. 5 тыс. руб.
2. Gritt Elegance (Россия). Прибор, оснащённый радиомодулем и двухклавишным кнопочным выключателем. Ресурс кнопок составляет до 200 тыс. нажатий, а приёмник воспринимает радиосигналы на частоте 433 мегагерц. Стоимость – 3,5 тыс. руб.

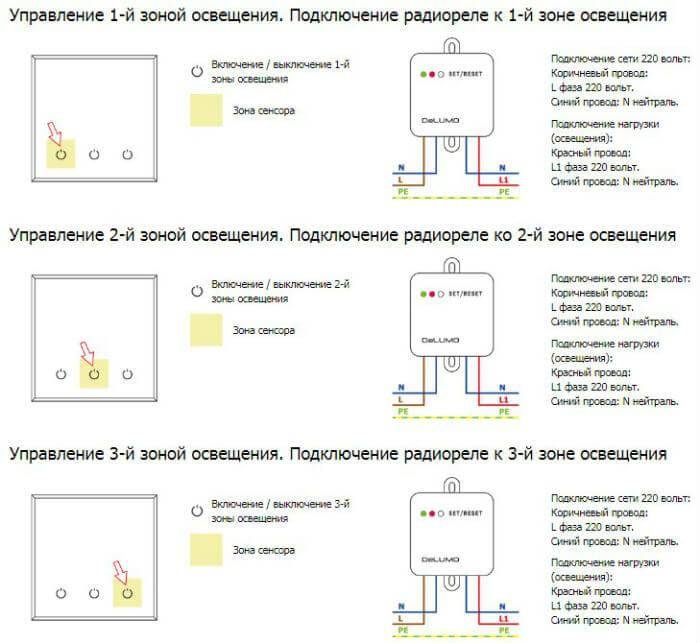

3. Delumo (Россия). Устройство, снабжённое светодиодными лампами, имеющими ресурс работы до 5-ти лет. Имеет двухканальную связь, позволяющую одновременно управлять двумя группами осветительных приборов. Работает на радиочастоте 868 мегагерц, позволяет изменять цветовую гамму. Всего лампы имеют палитру в 25 цветов, модуль улавливает радиосигнал от пульта на расстоянии до 250м. Стоимость 2,1 тыс. руб.
4. Armalight AS (Китай). Кнопочный беспроводной выключатель, модуль которого способен улавливать сигнал на расстоянии до 70м. Ресурс клавиши управления составляет порядка 15 лет. Цена – 2 тыс. руб.
5. ZDK Z-Light (Китай). Двухклавишный беспроводной выключатель, каждая кнопка которого управляет отдельным каналом. Интересная деталь конструкции — встроенный пьезогенератор, преобразующий кинетическую энергию нажатия на клавишу в электроэнергию, необходимую для подачи радиосигнала принимающему модулю. Благодаря этому, в приборе отсутствуют батареи и аккумуляторы. Цена – 1,8 тыс. руб

Особенности установки беспроводного выключателя

Беспроводной выключатель — это печатная плата. Она находится под декоративной рамкой. Для начала работы ее нужно поднять и переключить клавишу. У такого универсального устройства как минимум одна клавиша. Кнопки можно приобрести дополнительно и припаять в специальные места. Таким образом можно увеличить охват одним выключателем нескольких источников света.

Трехкнопочный выключатель

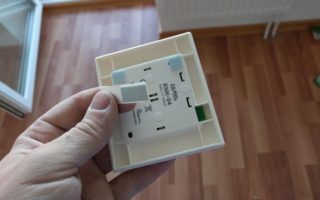

В комплект обычно не включают батарейку. Ее следует приобретать отдельно, по размеру подойдет мизинчиковая. Формат батарейки «ААА», напряжение на выходе 12 В, ток 27 А. Цена на них невысокая, купить такие батарейки можно даже в хозяйственных магазинах.

Крепить выключатель можно на любой удобной поверхности. Чаще всего осуществляют настенный монтаж. На месте крепления (задняя стенка передатчика) имеется двусторонний скотч. Остается только снять защитную пленку и придавить устройство к месту крепления.

Важно! Сцепление скотча с поверхностью достаточно высокое. Оторвать и приклеить заново не получится

Поэтому к выбору места крепления нужно отнестись внимательно или крепить устройство на рейку, которую можно будет переставить при необходимости.

Работа беспроводного выключателя

Устройство продается полностью готовым к использованию, но будет нелишним проверить работоспособность до его монтажа. Обычно используют короткий провод с вилкой на одном конце и патроном на другом. Для этого концы нулевого и фазного проводов зачищают и присоединяют к радиореле со стороны клеммника.

С другой стороны к конечным контактам подводят патрон с лампочкой. Вилку включают в сеть и нажимают на кнопку выключателя. Если лампочка загорается, значит устройство рабочее. Если лампа не зажглась, передатчик нужно будет программировать и синхронизировать.

Обратите внимание! Для регулировки уровня освещенности схема дополняется диммером. Мощность освещения будет регулироваться длительным удерживанием клавиши рукой

Устройство монтируется в непосредственной близости к элементу освещения. При монтаже точечных светильников на натяжном потолке беспроводной выключатель можно монтировать в полости над натяжным потолком.

Распространенные места установки выключателя:

• вместо прежнего классического выключателя;
• рядом с источником света;
• в корпусе светильника.

Однокнопочный прибор монтируется просто — размыкается фаза и устройство подключается к ней. Если кнопок больше одной, то провода с нулем идут на освещение, а фаза делится по источникам освещения и вай-фай.

Важно! Монтаж такого устройства лучше поручать специалисту

Бесконтактный инфракрасный выключатель

Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.

Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”

Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что
спрашивайте у продавцов все характеристики товара.

Самостоятельное подключение

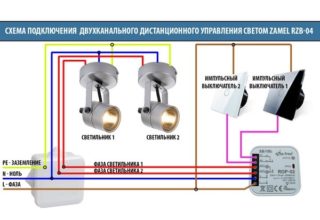

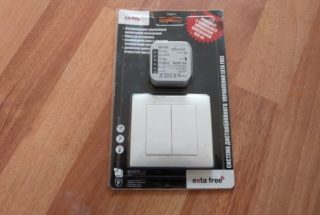

Двухканальный комплект управления освещением Zamel RZB-04

Оценить функции можно, подключив бесконтактный концевой выключатель на примере Zamel RZB-04. Оснащен двухканальным приемником, двухканальным переключателем на 4 режима, кронштейнами крепления. Устройство имеет 5 режимов работы:

• Включение. После нажатия кнопки в любом положении свет включается или выключается.
• Выключать. Возникает при нажатии клавиши.
• Моностабильность. Работает в кнопочном режиме. При отпускании свет гаснет.
• Бистабильность. Последовательное нажатие используется для включения/выключения света.
• Временный режим. Нажатие кнопки запускает устройство на короткое время.

Инструкция по подключению

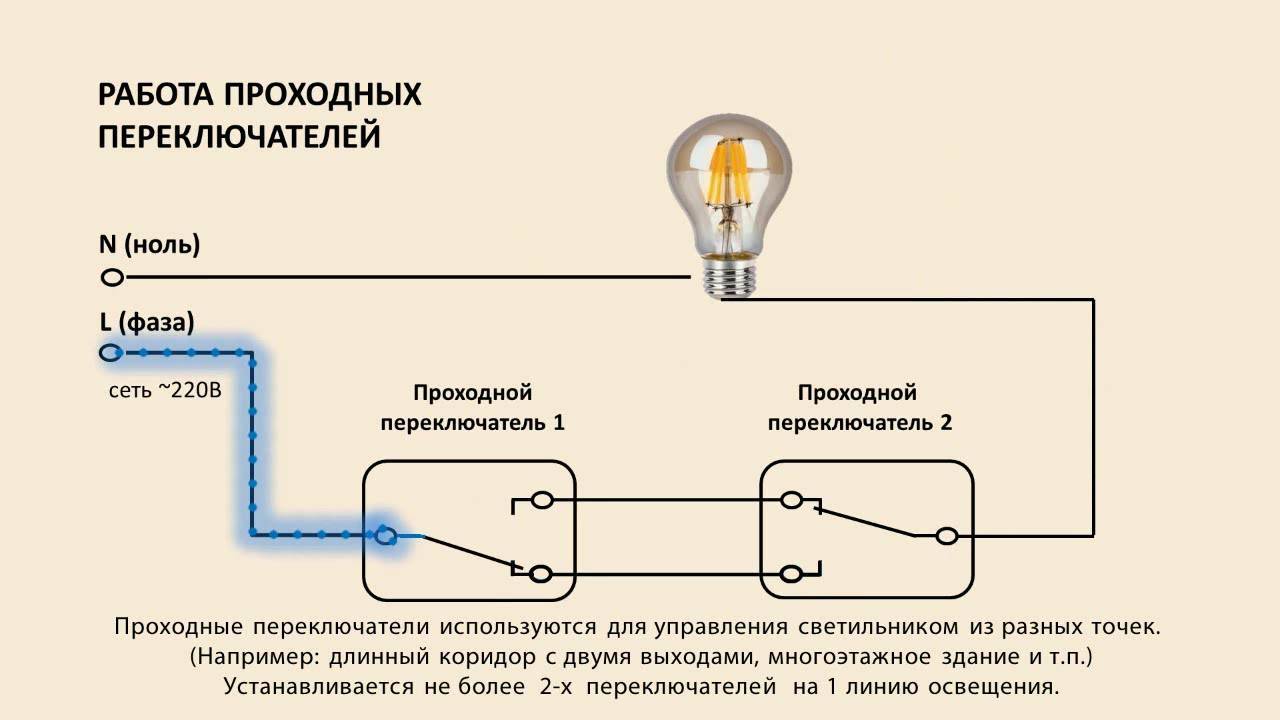

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

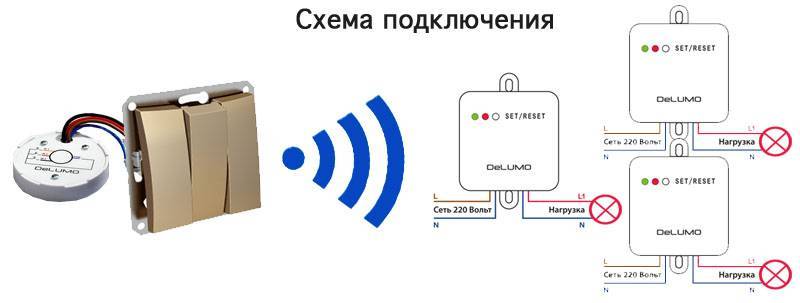

Схема подключения зависит от количества каналов. Одноканальная подключается разрывом фазного кабеля, соединенного с якорем, и набрасыванием жилы на клеммы Lin и Lout. Мультиканалы устанавливаются так:

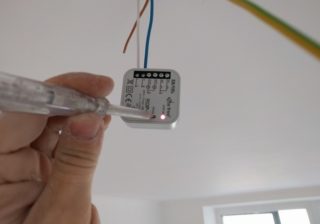

1. Блок питания обесточивается и проверяется напряжение индикаторной отверткой.
2. Старый механизм переключения был удален.
3. Напряжение подается, но на переключатель подается только фаза. Он должен быть постоянным, для чего его подключают к одному из проводников с клеммниками.
4. Фаза перекидывается на разъем L, не пропуская провод через приборы.
5. Ноль подключается к контакту N с помощью провода от распределительного щита.
6. Клемму OUT1 лучше соединить фазным проводом, направленным на один или несколько источников света. Нейтраль берется из коробки или ресивера.
7. Одна фаза подключается к разъему OUT2, который идет на другую группу или источник света. Нейтраль берется от щита или приемника.
8. Передатчик импульсов накинут на разъем INT1 и посылает короткие сигналы. Он обеспечит управление с пульта или стационарного выключателя.
9. Импульсный выключатель подключается к разъему INT2 по схеме, указанной в предыдущем пункте.

На последнем этапе подключается коммутатор и подается питание.

Технология настройки и перепрограммирования

Программирование режимов

Во-первых, необходимо выбрать режим работы системы. По умолчанию это стандартная функция перемещения беспроводной сети вверх для включения и вниз для отключения. Чтобы перепрограммировать:

1. С помощью отвертки нажмите кнопку PROG на блоке №2 и удерживайте ее, пока не загорится красная лампочка.
2. Дублируйте действие над кнопкой радиопереключателя. Подождите, пока не загорится красный свет.
3. Нажимайте на нижнюю часть, пока не загорится диод.

Остальные действия выполняются по аналогичному алгоритму со вторым ключом.

Установка переключателя

Самый простой способ — прикрепить выключатель к стене с помощью скотча

В комплектацию входит двухсторонний скотч или дюбели с саморезами. При работе с лентой исключается использование инструментов и облегчается регулировка положения устройства. Лента разрезается на 4 части, которые приклеиваются к устройству.

После установки устанавливается пилотная лампа и проверяется система. Вам нужно переместить кнопку в верхнее, а затем в нижнее положение. Световой индикатор указывает на начало.

Местом установки могут быть дверцы шкафа, сейфа, перегородка из гипсокартона. На двери выключатель можно установить на уровне вытянутой руки ребенка. Изголовье, стена и пол создадут дополнительный комфорт.

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Это интересно: Как выбрать паяльную станцию и какая лучше в 2017 году — поясняем по порядку

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Как выбрать исполнительный блок

Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.

Нагрузка

Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:

• 0,7 — для низковольтных «галогенок»;
• 0,5 — для люминесцентных ламп.

Труднее определить реальную нагрузку от энергосберегающих ламп, в силу их большого стартового тока. Простой метод, не исключающий перегрузку и спекание контактов — сделать трехкратный запас по мощности. Гарантированный способ защиты от неприятностей — применение специального модуля, предназначенного для работы с LED и энергосберегающими лампами, или с возможностью подсоединения внешнего реле мощности.

Размещение

Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200–300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3–5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.

Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).

Кроме команд от пультов, силовые модули способны работать от сигналов с датчиков освещения и движения, оснащенных радиоканалом. Производители оборудования для дистанционного управления светом предлагают и готовые наборы с типовыми решениями, упрощающими выбор подходящих устройств. Самый элементарный вариант — втыкаемый в розетку радиоадаптер, вообще не требующий монтажа.

Конструкция и принцип действия

Беспроводной настенный выключатель

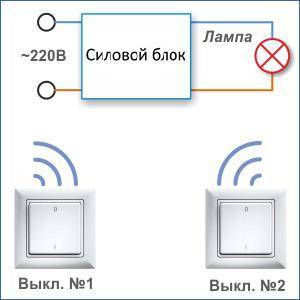

Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.

Особенности приемника

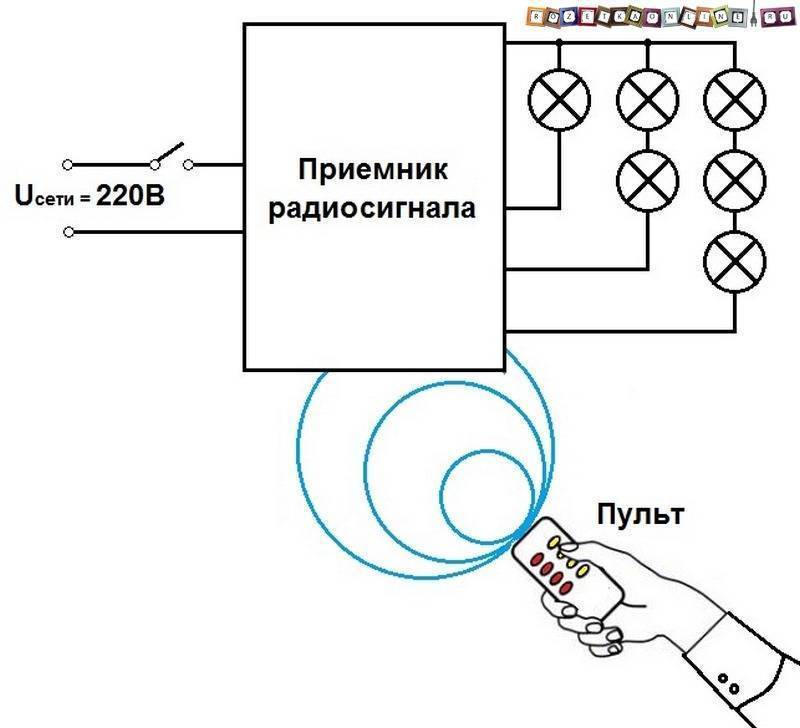

Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.

Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.

Специфика работы передатчика

Принццип работы беспроводного выключателя

Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» – генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.

Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

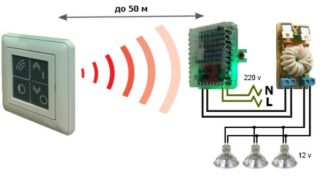

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

• значительная дальность действия пультов, достигающая 100 метров;
• способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

• ультразвуковыми;
• инфракрасными;
• радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

Достоинства и минусы

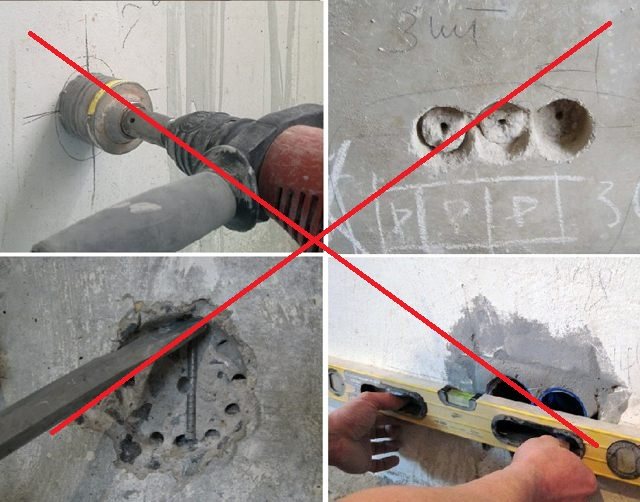

Нет необходимости в штроблении стен Приборы, дистанционно контролирующие освещение, обладают достоинствами и недостатками. К плюсам их эксплуатации относят:

• легкость самостоятельной установки;
• отсутствие необходимости в штроблении стен и прокладке кабеля;
• удобное управление всеми осветительными системами при помощи пульта ДУ или со смартфона;
• большой диапазон передачи и приема сигналов;
• отсутствие рисков поражения электротоком;
• безопасность для детей.

Среди минусов беспроводных модулей выделяют дороговизну в сравнении с проводными модификациями, зависимость от стабильности Wi-Fi и невозможность применения с разряженной батарейкой.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Характеристики беспроводных устройств

У беспроводного выключателя для света вне зависимости от бренда есть основные характеристики:

• управление при помощи кнопок, сенсоров или пульта;
• наличие или отсутствие регулировки интенсивности света;
• количество устройств в системе (от 1 до 8);
• радиус действия – от 10 м стандартно, 15-20 м при наличии бетонной стены, 100-150 м в режиме прямой видимости;
• автономность – работает на батарейках или от мини-генератора.

У бюджетных модификаций есть все перечисленные функции. Продвинутые гаджеты оснащаются несколькими опциями:

• задержка старта – начинают работать не сразу, а в момент выхода из помещения;
• многоканальность – управление несколькими выключателями в пределах одного здания;
• наличие сенсорной панели – активация по касанию;

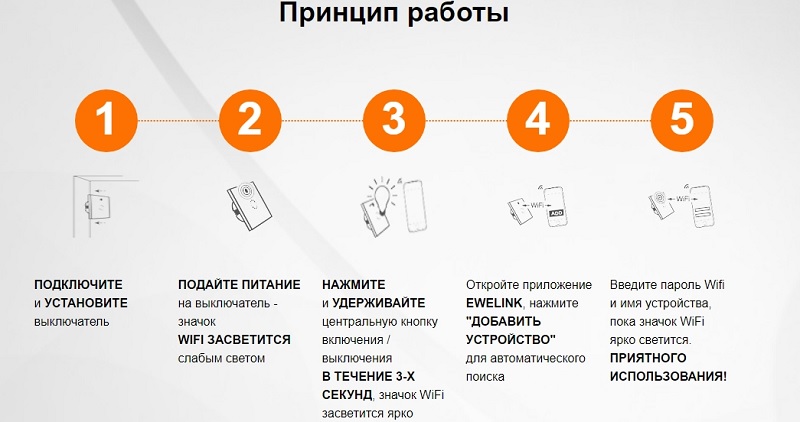

• прием сигнала через Wi-Fi – сигналы подаются со смартфона, компьютера, планшета.
