Бетонный камин

Стоимость, рациональность и декоративность

Солидный каменный камин в доме всегда впечатляет. Правильно расположенный в доме он становится центром общения семьи. Если подобрать к нему красивый и добротный декоративный облицовочный материал, то это придаст жилищу индивидуальность и аристократичность.

Но застройщика чаще интересует рациональность возведения – его стоимость. Не вдаваясь в сложные расчёты, можно провести сравнение с ценой каминов заводского изготовления.

Ценовой диапазон

Стоимость камина среднего размера заводского изготовления варьируется от 50-60 тыс.р. до трёхзначных внушительных сумм. Кроме самого оборудования, для его эксплуатации придётся провести ряд вспомогательных работ, тоже не самых дешёвых.

Установка печи камина, как готового изделия в каркасном доме, также предусматривает ряд противопожарных мер. Значимым преимуществом такого варианта можно считать только возможность установки в уже построенном доме.

Если подсчитать затраты на устройство стационарного изделия, то нижняя планка затрат на заводское изделие будет соответствовать строительству камина средней величины и сложности.

Своими руками

Если в доме есть умелец, способный построить камин самостоятельно, то достаточно будет подсчитать лишь стоимость кирпича и декоративной облицовки, что составит не очень большие затраты.

Чтобы построить печь своими руками, достаточно понять принцип её устройства, а техническое решение можно подобрать, проконсультировавшись со специалистами. Главное в исполнении:

1. Качественный кирпич в плане геометрии;
2. Равномерный и пластичный глиняный раствор, позволяющий создать минимальные кладочные швы;
3. Навыки пользования измерительными инструментами и строительным уровнем;
4. Понимание процесса горения топлива и дымоудаления.

Глиняный раствор обладает одним очень хорошим свойством для начинающих строителей: кладку на нём, в случае ошибки, всегда можно разобрать и исправить. Главное – чтобы построенный камин не дымил, а дымление происходит по следующим причинам:

• Сырые дрова;
• Внутренние стенки дымохода выполнены с неровностями и шероховатостями;
• Некачественно выполненные, незаполненные или большой толщины швы кирпичной кладки в дымоходе;
• Дымоход сделан не вертикально (это бывает при выводе его в стены);
• Кладка не просохла либо прибор долго не эксплуатировался.

Особенности формирования фундамента

Перед началом работ необходимо удостовериться, что фундаменты камина и основного строения будут расположены на расстоянии не меньше 5 см друг от друга. Образовавшийся промежуток заполняют ПГС или другой сыпучей массой, обеспечивая, тем самым, независимость двух оснований.

Яма

Глубина заложения фундамента зависит от уровня промерзания земли, но должна быть не меньше 50-60 см. Периметр ямы необходимо выкопать больше конечной конструкции на 10-15 см.

Для самостоятельного изготовления траншеи под фундамент в готовом деревянном доме придется приложить немало усилий, так как почвенный слой под зданием может быть значительно утрамбован.

В выкопанную яму засыпают слой песка и щебня (каждый по 5 см), утрамбовывают и закрывают армированной сеткой и отрезками арматуры.

Фундамент

При выборе конкретного вида основания под камин необходимо ориентироваться на характеристики почвы, массу конструкции и удобство проведения работ.

Бутобетон или огнеупорный кирпич

Сам фундамент можно сделать из огнеупорного кирпича или бутобетона. Бетонный вариант требует изготовления опалубки с гидроизоляцией, в которую затем укладывают крупные и мелкие камни и заливают бетонным раствором.

Для легких каминных конструкций рекомендуют использовать блочный либо частично кирпичный фундамент. Последняя технология подразумевает засыпание в траншею камня, щебня или крупной гальки и укладку нескольких рядов кирпича.

Кирпичный монолит

Еще один вариант фундамента для камина – это кирпичный монолит. Его изготовление требует значительных денежных вложений и строительных навыков. Кирпичную кладку лучше выполнять раствором извести и воды (1:3) с добавление нужного количества песка. Все заглубленные части фундамента необходимо защитить от воздействия жидкостей. Сделать это можно при помощи жирной глины, разведенной до густоты сметаны и нанесенной на основание.

Плита

Плитное основание под камин рекомендован для сложных грунтов с высокими подземными водами, а также для массивных конструкций. При его изготовлении необходимо уложить в котлован арматурную сетку и заполнить раствором, состоящем из 1 доли цемента и 4 долей гравия. Затем закрыть бетон рубероидом и дождаться полного высыхания.

Любой фундамент под камин в деревянном доме должен быть выше земли на 50-60 см и ниже уровня пола на 6-7 см.

Сваи

Свайный фундамент содержит 4 опоры и состоит из асбестовых или железобетонных труб. При расчете их сечения необходимо учитывать массу каминной конструкции. Ее среднее значение (вместе с дымоходом) равно 4-4,5 тоннам, поэтому диаметр каждой сваи должен быть равен примерно 15 см.

Бетонный камин: виды и особенности изготовления

Кто из нас не мечтает дождливой осенью проводить вечера как Шерлок Холмс, сидя в кресле качалке, когда на улице уже похолодало, а до включения центрального отопления еще целый месяц.

Теперь такая возможность есть и у жителей обычной квартиры – бетонный камин. Такая разновидность подойдет как для частного дома, так и для открытой веранды. Преимуществом модели является то, что она обладает высокой теплоотдачей.

Бетонный камин вы сможете собрать как из заводских деталей, так и придумать свой неповторимый дизайн. Широкое распространение получили модели из колец. Они легко монтируются и могут использоваться для приготовления блюд как на открытом огне, так и в казане. Такой тип очага отлично подойдет для размещения на приусадебном участке.

Декорирование камнем придаст конструкции аккуратный внешний вид, который органично впишется в экспозицию садового участка. Очень красиво будет смотреться площадка вокруг камина, выложенная плиткой в одной цветовой гамме с камнем.

По типу блоков условно можно выделить камины:

• из готовых бетонных блоков – могут быть в виде колец или формованных деталей;
• из обычных бетонных блоков, которые требуют доработки;
• из формованных газоблоков;
• литой бетонный.

По месторасположению:

По типу фундамента:

• на кирпичном фундаменте;
• на бутовом фундаменте;
• на литом бетонном фундаменте.

По способу оформления:

• в стиле кантри;
• в стиле модерн;
• в классическом стиле;
• в стиле лофт и других.

Бетонные кольца для камина

Камины сборные из бетона

Современные строительные материалы предоставляют широкий выбор отдельных фрагментов для изготовления сборных конструкций каминов. Например, в виде бетонных колец и плит, которые изготовлены на основе огнеупорной смеси. Одним из плюсов сборного камина является быстрый способ его доставки и монтажа.

Камины бетонные, собранные из блоков, гармонично сочетаются с натуральной древесиной в интерьере

Из бетонных колец на придомовом участке можно быстро соорудить открытый очаг.

Фото очага из бетонных колец

Вариантов изготовления конструкции несколько – можно подобрать необходимую глубину и тип колец, чтобы очаг был высоким или низким. Он может просто стоять на земле или быть частично вкопанным.

Декорировать бетонные кольца можно искусственным или натуральным камнем

Процесс сборки такого камина заключается в том, что кольца устанавливают друг на друга, соединяя для прочности цементом. Оформление очага выполняют при помощи камня. Аккуратный и законченный вид он приобретет, если камень выложить не только с наружной, но и с внутренней стороны.

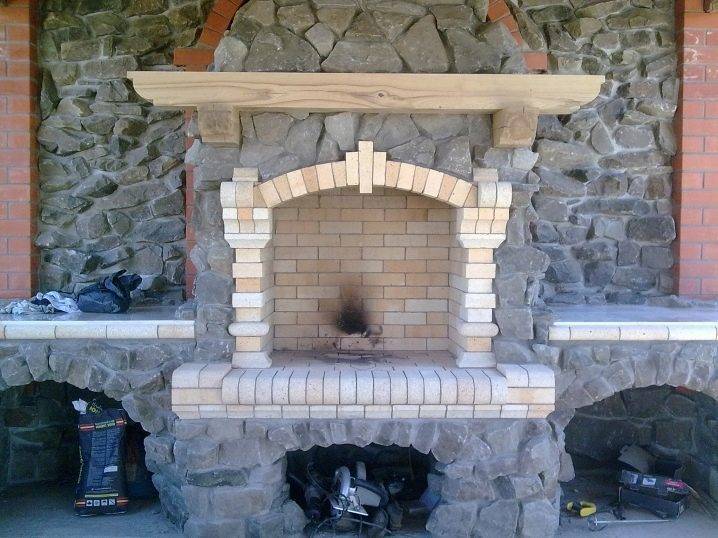

Оформление бетонного очага натуральным камнем

Особое внимание следует уделить площадке вокруг очага. Пол выравнивают и выкладывают плиткой, устанавливают садовую мебель – плетеные или деревянные кресла, скамьи, столики, иногда устраивают навес, который надежно защитит от дождя

Подготовка фундамента и сборка

Бетонная скамья с очагом

Бетонные камины начинают устанавливать с подготовки фундамента. Лучше выполнять эту работу на стадии возведения дома, но порой решение о необходимости камина в доме приходит позже, когда дом уже построен. В этом случае, сначала необходимо произвести демонтаж пола.

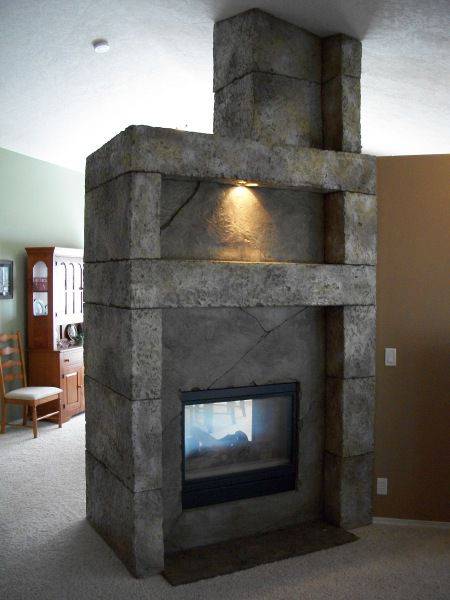

Камин из бетона в современной гостиной

Работа выполняется в следующей последовательности:

• Необходимо вырыть котлован, глубиной больше ½ метра и площадью, несколько большей габаритов корпуса камина;
• На дно выкладывают песчано-щебеночную подушку;
• Цементно-песчаную смесь готовят в соотношении 1 к 4, и заливают в котлован;
• Верхние ряды (2-3) выполняют из кирпича, укладывая между кладкой и раствором рубероид для отведения влаги;
• Фундамент не должен быть выше или ниже уровня напольного покрытия;
• После возведения, опорную плиту оставляют на пару дней, чтобы застыл раствор.

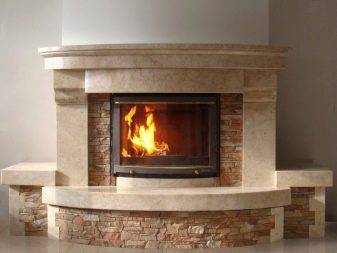

Камины из бетона в классическом исполнении

Дымоход может представлять собой отдельную конструкцию, имеющую снизу дымовое отверстие, или быть встроенным в конструкцию стены при её возведении на стадии строительства дома.

• Чтобы отверстие в камине совпадало с дымовым каналом, бетонное кольцо необходимо приложить к стенке дымохода без использования раствора, и отметить грани отверстия.
• Распиливать бетонное изделие можно при помощи болгарки и специального круга. Работу по возведению камина выполняют после того, как готов дымоход.

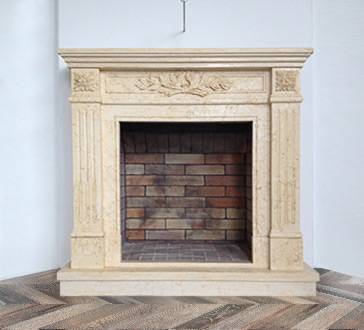

Современный бетонный портал

• Для первых двух рядов, которые не подвергаются высоким температурам и выполняют функцию зольника, при укладке применяют цементный раствор, в который добавляют известь.
• Для дальнейшего монтажа используют раствор из глины, измельчают которую, предварительно выдержав пару дней в воде.
• Получившаяся смесь пропускается через сетку и смешивается с песком. Эластичный раствор накладывают на кольца в процессе работы, проверяя при помощи строительного уровня положение каждого фрагмента.

Отделка и дополнительные работы

Для отделки каменного камина принято использовать песчаник или ракушечник. Эти камни способны служить и сохранять свой внешний вид, благодаря низкой теплопроводности и возможности переносить даже значительные температуры. Тем, кто предпочитает устраивать камин в скандинавском стиле, рекомендуют воспользоваться более грубыми и строгими камнями: песчаником, доломитом, известняком и другими. вы можете использовать маленькие камешки или среднего и большого размера валуны. Чтобы лучше оборудовать камин в саду, стоит все-таки соорудить вокруг него крышу и стены, чтобы защитить конструкцию от ветра и осадков.

Если же вы отказываетесь от создания дополнительных построек, то вполне надежной защитой от различных погодных условий для камина, должна стать специальная защитная крышка. Которую чаще всего делают из металла. В качестве лучшего топлива для каминов рассматривают, как и много лет назад это было, древесные дрова. Однако в последнее время, цены на них стали очень высокими, тем самым сделали дерево практически недоступным. В связи с этим активно началось использование других, альтернативных видов топлива. Среди которых выделяют:

• древесные гранулы;
• торф;
• угольные брикеты;
• уголь.

Для обеспечения нормального сгорания всех видов топлива, в структуре каминов должны быть предусмотрены специальные решетки, через которые будет обеспечиваться хорошее поступление кислорода внутрь топки. Тогда горение будет происходить стабильно и равномерно.

Кладка камина из кирпича

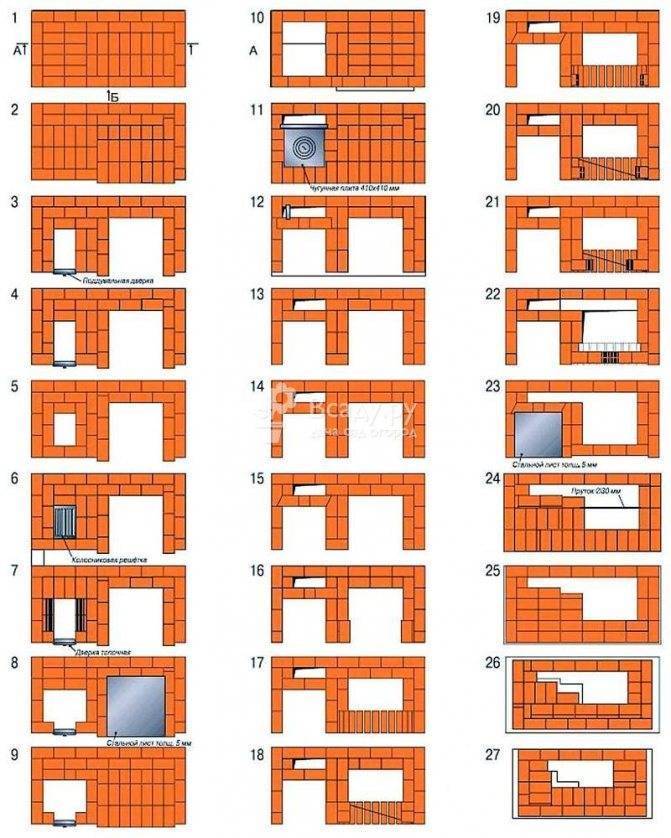

Схема с расположением кирпичей.

Кирпичная кладка выполняется рядами, рекомендуется заранее подготовить схему с указанием расположения кирпичей. Строительные материалы предварительно сортируются для каждого ряда, кирпичи кладутся ровными гранями наружу. Затем производится обрезка угловых или дополнительных элементов, размер шва рекомендуется удерживать в пределах 5 мм. Для обеспечения равномерного зазора могут использоваться калиброванные деревянные или пластиковые рейки.

Камин выкладывается без цемента до канала, обеспечивающего отвод дыма из помещения. Каждый выложенный ряд проверяется уровнем, одновременно контролируется вертикальность стен. Подобная технология позволяет подготовить кирпичи для кладки задней отражающей стенки в топочной камере. Перед разборкой на кирпичи наносят маркировку, позволяющую определить положение элемента в конструкции.

Перед началом кладки замешивают раствор, кирпичи последовательно кладут в воду на 2-3 минуты (до момента прекращения выхода пузырьков воздуха). Раствор наносят мастерком, а затем резиновой киянкой формируют шов толщиной 5 мм. Если камень проседает, то требуется внести дополнительную порцию смеси.

Каждый ряд кладется от углов, толщина шва контролируется рейкой, одновременно уровнем проверяется горизонтальность рядов. Излишки смеси стирают с поверхностей влажной тряпкой. Если в топливнике предусмотрена колосниковая решетка, то делают направляющие пазы. По мере выкладки рядов необходимо проверять уровнем или отвесом вертикальное положение стенок.

Как сделать кирпичный камин своими руками?

Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:

• определяется тип конструкции: закрытый или открытый;
• разрабатывается схема и делается чертёж;
• подбираются необходимые материалы и инструменты.

Закрытая или открытая конструкция?

Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.

Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.

Разработка схемы и чертежа

Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:

недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.;
расстояние до соседского забора должно составлять не менее 5 м;
необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином;
предпочтительны не подтапливаемые, хорошо проветриваемые площадки;
важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии.

Выбор конструкции и создание чертежа выполняется на основании следующих критериев:

• выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента;
• определяется основное назначение конструкции и его функциональность;
• подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма;
• продумываем декоративную облицовку и тип декора.

Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

Схема уличного камина для барбекю

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.

Материалы и инструменты

На основе чертежа необходимо подготовить следующие материалы:

• стеновой, огнеупорный и облицовочный кирпич;
• цемент, песок, вода для приготовления кладочного раствора;
• арматурные прутья для усиления кирпичной кладки;
• стальная или асбестоцементная труба для дымохода;
• щебень;
• арматурная сетка.

Также потребуются следующие инструменты и приспособления:

• стальная или деревянная опалубка;
• уровень;
• штыковая и совковая лопаты;
• мастерок;
• ведро для раствора;
• бетономешалка;
• расшивка;
• киянка;
• рулетка;
• колышки и верёвка.

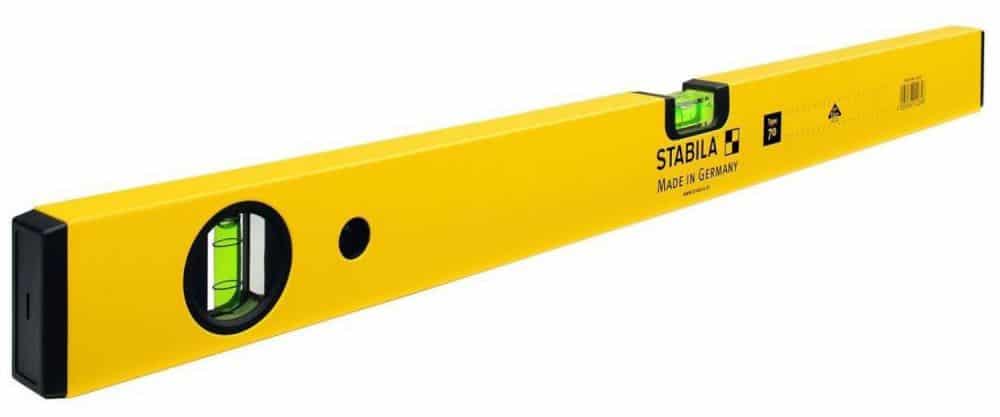

Для кладки уличного камина потребуется уровень

Наша продукция

• Куда бы вы ни пошли и где бы ни оказались, отметьте одну немаловажную деталь: перила и ограждения из нержавеющей стали сейчас есть везде, куда может упасть взгляд. Почему ограды и перила из нержавеющей стали сегодня так популярны? Перила — один из главных элементов интерьера

На сегодняшний день архитектурные формы активно используются строителями и дизайнерами, работающими практически в любых направлениях. Данные формы представляют собой уникальные конструкции, предназначенные исключительно для декоративного оформления земельных участков, строительных объектов.

Рады предложить вашему вниманию бордюр бетонный (бордюр плитка) – изделие, выполненное по современным ГОСТам. Очевидно, что бордюр дорожный одновременно выполняет эстетическую и практическую функции. Наиболее распространенный материал, из которого изготавливают бордюр- целостный литой бетон, дополненный элементами из железной арматуры…

Разновидности каминов для улицы

Во многих домах установка стандартного камина представляет собой большую проблему. Не всегда у хозяев есть возможность полностью переустроить помещение, соорудить в нем дымоход и каминный портал. В этом случае можно сделать мангал во дворе, заранее составив план постройки и определившись с внешним дизайном изделия. Выбор ведется, преимущественно, среди таких типов уличных каминов:

• переносной, или барбекю — тут можно приготовить мясо, рыбу, сосиски, закоптить продукты, при этом расположив конструкцию в любом месте во дворе;
• стационарный — включает барбекю и плиту, сразу устанавливается на определенном участке и крепится посредством фундамента;
• встроенный — закрепляется прямо в стене дома с его внешней стороны;
• пристенный — ставится вплотную к стене, как комод.

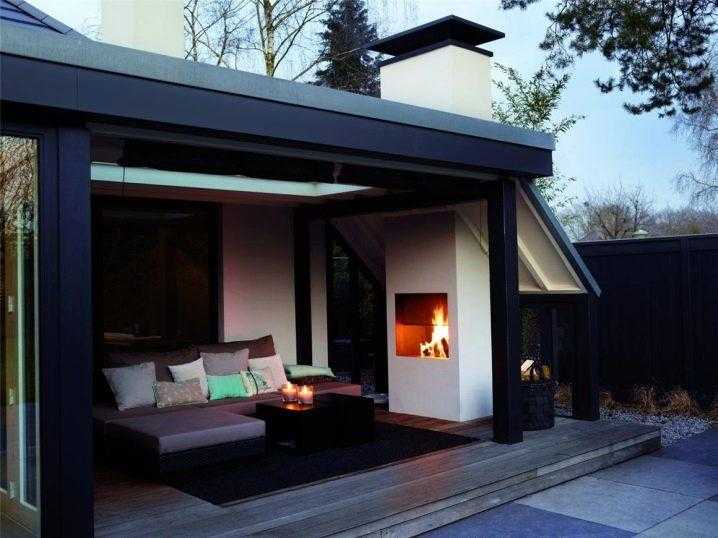

Бетонный камин – отличное решение для улицы

Такая конструкция удачно заменит мангал – вечерние посиделки у огня с камином станут намного уютнее. Уличные камины могут быть встроенными, пристенными или островными.

Встроенный камин вмонтирован прямо в стену дома, дымоход от него идет внутри стен. По сути он отличается от домашнего встроенного камина тем, что находится с внешней стороны стены.

Островной камин может стоять где угодно – по сути это самостоятельная печь, которая может находиться в том месте, где пожелает хозяин дома. Несложный в исполнении и оригинальный уличный камин можно сделать из бетонных деталей, оформив его натуральным камнем.

Основу для такого камина составит огнеупорная смесь. Она состоит из высокоглиноземистого цемента и специальных огнеупорных добавок. Такой камин выдержит температуру до 1500° С, будет очень прочным и устойчивым.

Фундамент делается почти также, как для домашнего камина. Необходимо сделать яму глубиной 30-40 см, насыпать ровный и плотный слой песка и залить цементом, усилив конструкцию арматурой.

Сами детали камина (какие они будут – индивидуальное решение) отливаются из огнеупорной смеси. Для этого потребуется опалубка разных форм: обычно ее делают из тонких деревянных реек, изнутри выстеленных полиэтиленом, чтобы было легче доставать застывшие детали.

Очень быстро и просто открытый очаг на дачном или садовом участке можно сделать из бетонных колец. Приобрести такие кольца можно на любом заводе железобетонных изделий, обычно они называются «кольцо для колодца».

В зависимости от желаемой глубины очага и типа приобретенных колец, можно сделать высокий камин или совсем низкий, открытый. Его можно поставить на земле, а можно частично вкопать – тогда огонь будет гореть не на поверхности, а в глубине.

Кольца ставятся друг на друга (для прочности можно соединить их цементом). Затем нужно оформить очаг – красивее всего обложить его камнями. Очень аккуратно и законченно такая работа будет смотреться, если «колодец» оформлен камнем не только снаружи, но и изнутри. Стоит только учитывать, что внутреннее оформление частично «съест» пространство для топки.

Место вокруг такого импровизированного камина тоже лучше всего облагородить – выровнять или выложить плиткой пол, поставить кресла, скамейки. Нелишним будет и навес. Чтобы готовить пищу над таким очагом, можно будет воспользоваться специальной стойкой с решеткой для барбекю. Металлическая опора ставится рядом с топкой, а решетка опускается на нужное расстояние до огня. Есть и очень оригинальная барбекю-решетка, висящая над огнем на цепях, которые крепятся к высокой опоре.

Камин в доме или на улице создаст приятное ощущение тепла и уюта. Он по праву считается символом достатка, а также – любви и горящего семейного очага.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Из каких элементов состоит камин?

Классический камин типично имеет три основные составляющие, и идеально подходит для монтажа в каркасном доме своими руками:

• попочник;
• первал;
• дымоход.

Первый модуль обычно представлен П-образной конструкцией с окружающим по периметру порталом и колосником в его нижнем отделе. Первал, входящий в устройство камина делается в каркасном доме своими руками для обеспечения тяги и выполняется за счет сужения места рядом с дымоходом, который выводит токсические продукты, выделяемые при сгорании, а также доставляет порцию свежего воздуха.

Для повышения производительности камина в каркасном доме, а также в целях сохранности кислорода в комнате была придумана более качественная теплообменная конструкция очага. Это достигается путем подачи воздуха на место колосника через щелевые отверстия в полу и по каналам топки по ее задней поверхности, перед тем как все делать своими руками требуется детально изучить все элементы камина.

В области первала имеется нагреватель, на который подается теплый воздух. За счет этого происходит снижение температуры продуктов сгорания и большая теплоотдача в помещение.

Основные требования к каркасному дом, в котором будет устанавливаться камин своими руками – площадь комнаты должна быть не менее 30 м2. Также необходимы негерметичные оконные рамы и неплотные дверные проемы, так как только при соблюдении этих условий обеспечивается достаточный доступ кислорода для комфортного пребывания человека без вреда для здоровья в комнате с открытым источником огня.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.
2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.
3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Свайный фундамент под печь

Свайные фундаменты относятся к глубокому типу заложения оснований. Самым лучшим вариантом такого основания специалисты считают конструкцию, имеющую 4 опоры. Получается, что камин стоит на сваях, которые соединяются друг с другом стяжкой железобетонного типа.

{reklama2}

Для свай подойдет железобетонная или асбестовая труба. Если решено применять асбестовые трубы, то их требуется дополнительно армировать стальной арматурой. Для расчета нагрузок, действующих на сваи, необходимо знать приблизительный вес конструкции. Добротный кирпичный камин весит примерно 6000 кг. Из них:

• около 4 — 4,5 т — сам камин вместе с дымоходом;
• 1,5 — 2 т весит фундамент.

К примеру, когда показатель несущей способности почвы равен 1 кг/см², диаметр одной сваи должен быть равен 15 см.

Вариант возведения фундамента для камина остается за хозяином. Все зависит от предпочтений и возможностей, но главным критерием выбора является, конечно, вес камина и характеристика грунта. Не сделав качественный фундамент, можно в скором времени получить проблему в виде ремонта и восстановления конструкции или вовсе лишиться камина. В любом случае больших затрат не избежать. Долговечность строения гарантируется только при выполнении всех требований.

http://1popechi.ru/youtu.be/2s8ll1VF9ng

После того как основание готово, можно приступать к непосредственному строительству камина. Основание камина следует располагать как можно ниже под топливной камерой. В нем устраивается зольник и воздухоподающий канал, который обеспечит попадание воздуха в зону сгорания топлива. Такой канал можно вывести в подвал. Также для улучшения процесса горения в основание необходимо сделать колосниковую решетку.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

1. Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
2. Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
3. Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
4. Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
5. Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
6. Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
7. Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
8. Дымоход – предназначен для отведения дыма за пределы камина.
9. Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
10. Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
11. Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
12. Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
13. Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.
