Бетоносмеситель своими руками: делаем принудительный бетоносмеситель, изучив чертежи

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

• металл листовой шириной 1,5-2 мм;
• аппарат для сварки;
• молоток либо киянку;
• вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

1. Центральная круглая секция — 1 шт.
2. Дно емкости — 1 шт.
3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Подготовка к изготовлению бетономешалки

Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

Чертеж для изготовления бетоносмесителя

Из инструментов могут понадобиться:

• Аппарат для сварки.
• Электрическая дрель.
• Набор отверток.
• Ножовка по металлу.
• Емкость.
• Металлический прокат для изготовления рамы.
• Подобрать мотор, мощностью минимум 1,3 кВт.
• Металл для лопаток, используемых при перемешивании компонентов.
• Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.

На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.

Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.

Изготовление ручной бетономешалки

Эскиз для сборки простейшей бетономешалки

Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:

• Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
• По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
• Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
• Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
• Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
• На конце оси крепится кронштейн с рукояткой.

Изготовление бетономешалки с приводом

Привод на бетономешалке

Большая бетономешалка своими руками изготавливается с электроприводом.

Инструкция по ее сборке предлагает такой порядок работ:

Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:

1. Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
2. Для крепления элементов используются болты диаметром 27 мм.
3. Бочка устанавливается под углом 35°.

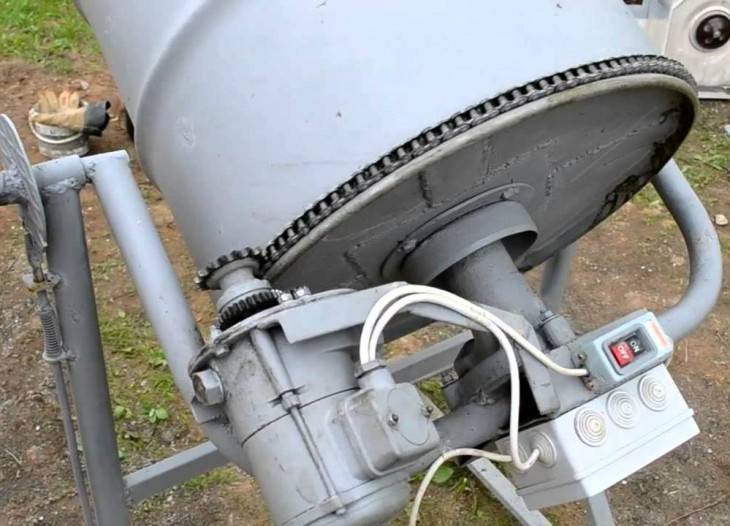

• Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
• На раму крепится редуктор.
• Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
• Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.

Смеситель для пенобетона своими руками

Крепится штурвал для опрокидывания бочки.

Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.

Несколько советов по эксплуатации оборудования

Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:

• Нельзя опускать руки во вращающийся барабан.
• При подключении электричества нужно следить за исправностью проводки.
• Даже к неработающему агрегату не следует подпускать детей.
• При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
• Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
• Никогда нельзя оставлять включенную технику без присмотра.

Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

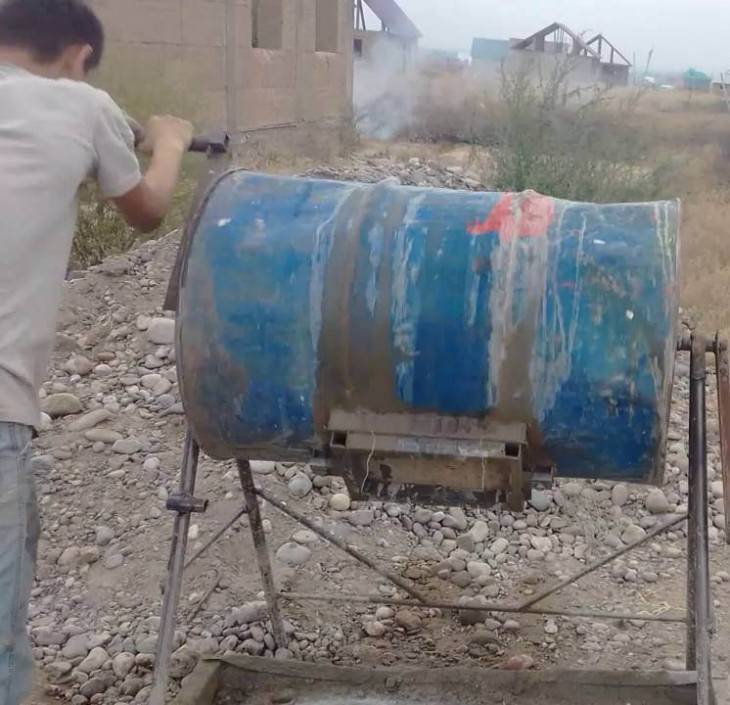

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

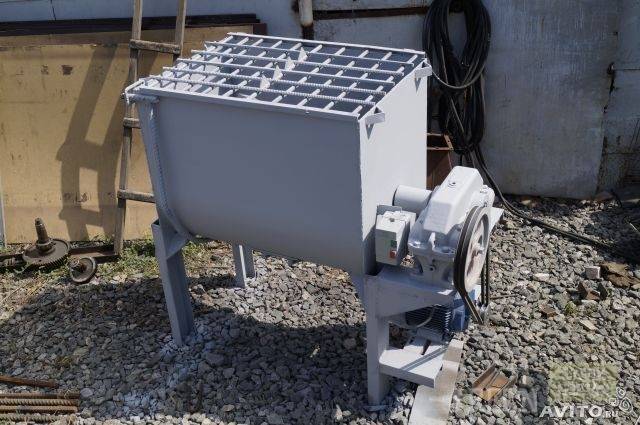

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

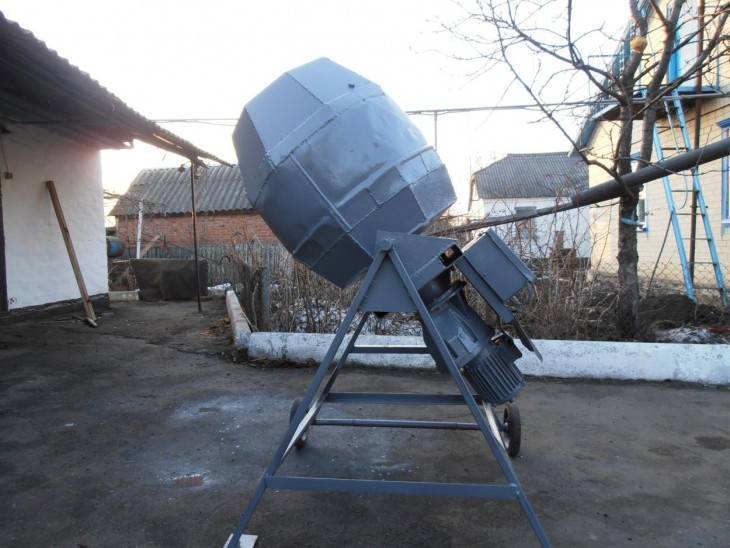

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

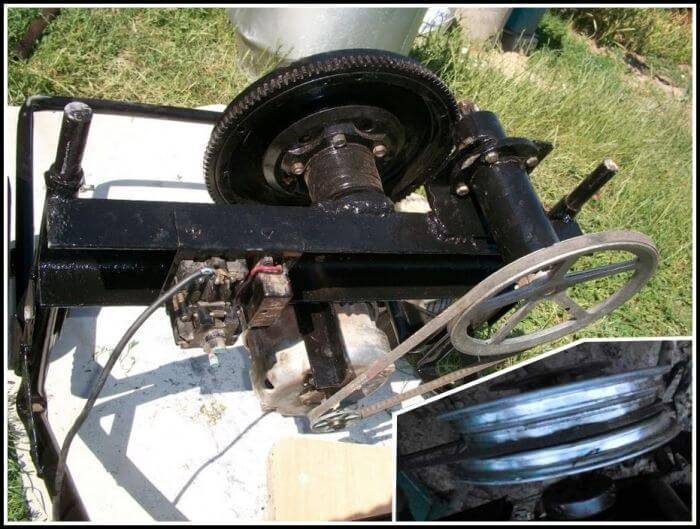

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

• Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
• Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Самостоятельное изготовление ручной бетономешалки

Бетономешалка по типу принудительного действия – это классика представленного устройства, которая может немного видоизмениться в зависимости от необходимости в использовании. Для изготовления предлагается инструкция.

Основы устройства

Для начала следует разобрать основные узлы бетономешалки. Здесь выделяют следующие обязательные детали:

• Емкость – ручная бетономешалка своими руками может использовать для изготовления любые емкости: бидоны, бочки и специально предварительно приготовленные основы. Подручные средства будут заменять привычный взгляду ковш.
• Рама или каркас – опора для удерживания самой емкости и механизм, приводящий ее в действие. К опоре прикручивается или приваривается ручка, если бетономешалку своими руками изготавливают механическую, или специальный электрический привод, запускающий емкость на продолжительное время перемешивания смеси.

Главный элемент конструкции

Сам привод – электрическая бетономешалка включает в свою конструкцию специальный механизм, который преимущественно используется для крупномасштабных работ. Если же бетоносмеситель изготавливается для «домашнего пользования», с целью замесить небольшое количество смеси, можно воспользоваться ручным приводом – ручкой или колесом, что зависит от конструкции будущей бетономешалки.

Узел регулировки наклона бадьи

На подрамнике (поз. 18) приварено ушко (поз. 22), а на наклонной стойке (поз.. ) – сектор (поз. 10). И ушко, и сектор можно выполнить из стали s3. Выбранное положение фиксируется штырем (поз. 23), а чтобы он не терялся, его рекомендовано подвесить на цепочке.

Количество зафиксированных положений на секторе может быть разным. Однако, обычно хватает трех:

– под углом 50° к горизонту – для замешивания тяжелых бетонных растворов;

– под углом 30° — для приготовления легких растворов (например, кладочных);

– горизонтально – для осуществления промывки бадьи.

После сборки рамы все сварные швы отбивают от шлака, детали должны быть очищены от очагов коррозии. Затем рекомендуется покрыть конструкцию качественной краской по металлу. Трущиеся узлы рамы (подвеска подрамника в проушинах рамы, колесные оси) обильно промазываются обычной шарнирной консистентной смазкой.

В рассматриваемом варианте – к подрамнику крепится привод и блок редуктора (так, чтобы была соблюдена точная соосность). После проверки работоспособности (пробного пуска), можно окончательно собрать бетономешалку, посадив на место и зафиксировав болтами смесительную бадью.

Несколько слов о приводе

В рассматриваемом примере были использованы уже рекомендованные разработчиком модели электродвигатель и редуктор. Однако, в практике самостоятельного изготовления бетономешалок очень распространенной бывает ситуация, когда мастер «на ходу» подбирает привод из того что есть в наличии и придумывает способ передачи крутящего момента на смесительную емкость.

Принято рассчитывать требуемую мощность электропривода, исходя из соотношения 20 Вт на литр раствора при схеме с наклонной бадьей. (При горизонтальном расположении, например, в моделях с бочкой на горизонтальной оси – будет достаточно 15 Вт/л). Про это соотношение не стоит забывать, чтобы не перегрузить привод. Например, если двигатель в нашем случае имеет мощность 1 кВт, то больше 50 литров раствора замешивать не стоит, независимо от размеров самой бадьи.

Таким образом, часто и саму бадью начинают изготавливать, отталкиваясь от параметров привода, который планируется поставить на бетономешалку.

Скорость вращения бадьи-миксера тоже должна укладываться в определенные рамки. Так, считается оптимальным от 30 до 50 оборотов в минуту. Делать скорость меньше – намеренно затягивать процесс изготовления раствора. А если скорость слишком велика, то начнется разбрызгивание раствора.

Найти готовый редуктор, который отвечал бы требованиям и по габаритам, и по передаточному числу – получается не всегда. Поэтому многие мастера находят собственные, порой – весьма оригинальные способы передачи вращательного момента с обеспечением нужной угловой скорости. В том варианте, который был рассмотрен, миксер посажен непосредственно на ведомую ось редуктора. Однако, часто бадья устанавливается на свободную ось, а вращательный момент передается на нее зубчатой, ременной, цепной передачей. Для примера – несколько оригинальных решений:

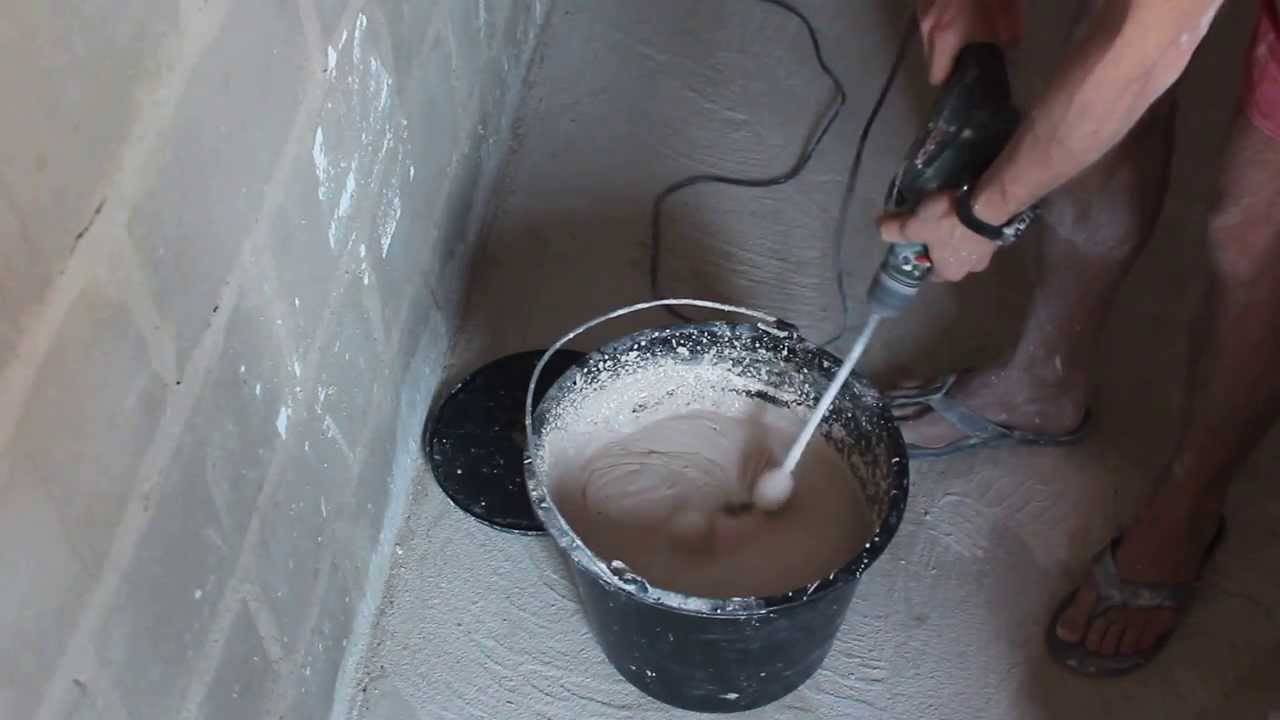

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:

Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.

А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Рама стационарного типа

Могут рамы различаться и по степени свободы, предоставляемой смесительной бадье. Так, емкость может быть установлена шарнирно, с изменением по мере необходимости угла наклона ее оси к горизонту – для растворов различной степени «тяжести», для вываливания готового бетона, для промывки емкости и т.п.

Более простой вариант – когда бадья на раме всегда занимает одно положение, а для выгрузки раствора вперед наклоняется вся бетономешалка – по типу тачки (как показано на одном из рисунков выше) или детских качалок на дугообразных полозьях.

Видео: самодельная бетономешалка с рамой качельного типа

Однако, продолжим рассмотрение чертежа бетономешалки, изготовление смесительной бадьи которой было описано выше. Вполне можно пойти и по этому пути. Чертеж, для удобства восприятия и для большей ясности в размерах и компоновке деталей, представлен в двух проекциях.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

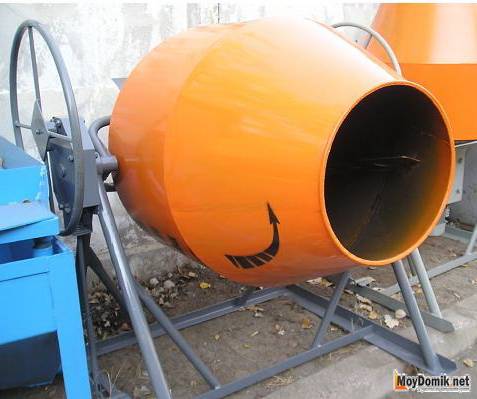

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

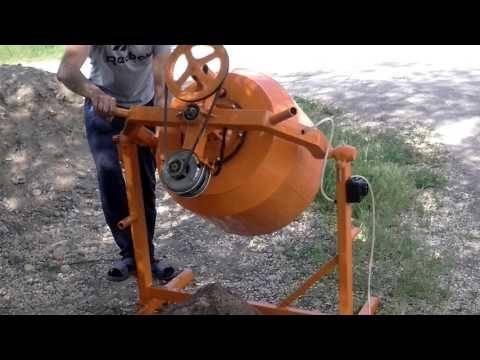

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***
