Установка бойлера в отопительную систему: описание конструкции, специфики монтажа и эксплуатации

Особенности схемы отопления с электрическим котлом

• Требования к отоплению с электрическим котлом
• Правила выполнения монтажа и необходимые инструменты
• Советы профессионалов для самостоятельной установки котла

Отопительная система частного дома или загородного коттеджа нередко монтируется самими хозяевами, которые зачастую не знают правил выполнения этих работ. Прежде всего, необходимо установить отопительный котел. Он может работать на различных видах топлива. Если вы хотите оснастить систему отопления в своем доме электрическим оборудованием, то вам необходима хотя бы примерная схема подключения для него, которая позволит значительно упростить работу. Подобная схема представлена на рис.1.

Рисунок 1. Примерная схема подключения электрического котла.

Но одна схема подключения может быть недостаточным подспорьем в такой серьезной работе. Чтобы выполнить все правильно, нужно придерживаться и определенного порядка работ.

Расчет объема накопительного бака и мощности ТЭНа

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

Конструкция и принцип действия

Аппарат предназначен для нагрева воды с помощью электроэнергии. Бойлер считается накопительным, поскольку он постоянно поддерживает установленную температуру определенного объема воды. По мере понижения уровня в баке вследствие расхода потребителями в него поступает холодная вода, после чего агрегату требуется некоторый промежуток времени, чтобы снова ее подогреть. Все детали и элементы, из которых состоит электрический бойлер для нагрева воды, можно увидеть на рисунке.

Устройство бойлера

«Сердцем» аппарата является трубчатый электронагреватель (ТЭН), он представляет собой спираль из вольфрама или нихрома, заключенную внутри медной или стальной трубки. Пространство между спиралью и стенкой трубки заполнено изоляционным материалом. Трубка, в свою очередь, крепится к монтажному фланцу круглой формы, с обратной стороны которого выведены клеммы для присоединения проводов электросети. На том же фланце установлен металлический стержень, его верхняя часть покрыта магниевым сплавом. Это сделано с целью защиты материала сосуда от воздействия электрохимической коррозии.

Сосуды электрических водонагревателей изготавливаются из разных видов стали, а она подвержена коррозии при электрическом нагреве жидкости. Не вдаваясь в подробности данного физического явления, можно сказать, что магниевый анод «вызывает на себя» воздействие этого процесса, тем самым сохраняя целостность стального бака.

Важно. Магниевый анод с течением времени разрушается и подлежит периодической замене. Производители рекомендуют ее выполнять не реже 1 раза в 2 года, но при повышенной жесткости воды срок службы элемента значительно сокращается и менять его потребуется чаще

Производители рекомендуют ее выполнять не реже 1 раза в 2 года, но при повышенной жесткости воды срок службы элемента значительно сокращается и менять его потребуется чаще.

После включения ТЭН нагревает воду до температуры, максимальное значение которой ограничивается термостатом. При работе на полную нагрузку и термостате, выставленном на максимум, температура достигает 75 ºС. Как правило, большинство производителей рекомендуют пользоваться аппаратом в экономичном режиме, тогда нагрев происходит до температуры 50—55 ºС, а на регуляторе термостата эта позиция для удобства выделена каким-нибудь обозначением. После разогрева до установленной температуры накопительный бойлер автоматически отключается. Включение происходит после остывания среды в сосуде на несколько градусов, что случается по двум причинам:

•  Невзирая на утепление из пенополиуретана резервуар медленно остывает с течением времени.
•  Если появляется расход в системе ГВС.

Сосуд постоянно находится под давлением, оно равно давлению в централизованном водопроводе. После появления расхода в сети ГВС горячая вода из резервуара уходит на хозяйственные нужды, а на ее место поступает холодная, из водопровода. В результате в емкости происходит смешивание, температура начинает понижаться и термостат немедленно включает ТЭН. Действующая электрическая схема бойлера представлена на рисунке:

1 – двухполюсный термовыключатель с тепловым предохранителем; 2 – электронагреватель (ТЭН); 3 – клеммная коробка для присоединения проводов напряжения и заземления; 4 – контрольная лампа; L – фазный провод; N – нейтраль (нулевой провод).

Представленная схема – наиболее простая и применяется в недорогих моделях электробойлеров. Существуют аппараты, оборудованные программируемыми контроллерами с датчиками расхода, температуры и давления. Как можно понять из схемы, контрольная лампа сигнализирует о том, что агрегат находится в режиме нагрева воды и электрический ТЭН включен. Термовыключатель срабатывает по сигналу встроенного элемента, реагирующего на изменения температуры среды в сосуде. В случае возникновения нештатной ситуации с повышением температуры сверх максимума, накопительный водонагреватель будет отключен тепловым предохранителем, коммутированным с термовыключателем.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

Обвязка БКН с двухконтурным котлом

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Заботимся о защите

Для того чтобы сделать эксплуатацию бойлера максимально безопасной, необходимо установить УЗО. Это устройство отключит подачу электроэнергии в момент, когда по основной линии подключения бойлера произойдёт утечка фазного тока. Подключается УЗО в такой последовательности:

Необходимо установить устройство как можно ближе к электросчётчику, затем устанавливается автоматический выключатель, который будет защищать контур электропроводки и отключит напряжения в случае возникновения короткого замыкания.

Затем к УЗО подключается заземление, фазный провод и “0”. На выходе устройство подключается к проводам, отходящим от электрического счётчика. Таким образом получается надёжная защита не только от возникновения возгорания в случае короткого замыкания, но и защита от поражения электрическим током.

Как сделать водонагреватель своими руками

Ценовой диапазон бойлеров на рынке достаточно большой. К нему можно не обращаться, если сделать данную установку самостоятельно.

Требуемые инструменты:

• углошлифовальная машинка;
• электрическая дрель со сверлом для металла;
• аппарат аргонно-дуговой сварки;
• гаечные ключи;
• шлифовальный и полировочный диск для металла;
• наждачная бумага.

При этом в качестве бака лучше использовать ёмкость из стали. В ней проделать специальные отверстия для будущих входных и выходных патрубков.

Для змеевика подойдёт медь — материал, обладающий хорошей теплопередачей. Теплоизоляционный слой лучше формировать толщиной около 5 см из стекловаты либо базальтового утеплителя.

Установка

После того как составные части будут готовы, производят установку прибора.

Последовательность действий:

• определение места под накопительную ёмкость;
• выравнивание установки горизонтальным уровнем;
• соединение конструкции с системой отопления;
• её подсоединение к ГВС.

Перед запуском системы обязательно требуется проверить все подключения.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры.Как сделать обвязку котла, смотрите подробное видео:

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Виды водонагревателей

Как и все подобное оборудование, бойлеры, в зависимости от источника энергии, бывают газовые и электрические. Второй вариант пользуется наибольшим спросом, поскольку для установки такого оборудования не требуется получать специальные разрешения, да и стоимость таких приборов будет ниже.

Что касается выбора между проточным и накопительным, то для выполнения подобных задач специалисты рекомендуют приобретать и устанавливать емкостные резервуары. Несмотря на то, что через проточные устройства горячую воду можно получить за короткий промежуток времени, такие варианты достаточно редко используют для организации отопления. Разве только в небольших дачных домиках. Отмечается, что при этом затраченная электроэнергия используется не рационально. К тому же, для большой жилой площади потребуется прибор высокой мощности, которую выдержит не каждая проводка.

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

1. отопительный контур;
2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Важно всегда отслеживать этот момент

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Преимущества и недостатки электрокотла с бойлерным устройством

Использование электрического котла вместе с бойлером косвенного нагрева целесообразно, так как:

​

1. Система автоматизирована, а за режим работы отвечают термодатчики.
2. Насос активируется при открытии любого крана, и потребитель мгновенно получает воду нужной температуры.
3. Тепловые потери минимальны и возникают только при заборе воды.

Система, включающая в себя электрический котёл с бойлером косвенного нагрева, помимо преимуществ имеет и недостатки:

1. Большие расходы. Средняя стоимость бойлера с баком на 100 л составляет 90 тыс. р. К ней прибавляется цена монтажа электрического котла и затраты на потребляемую энергию.
2. Продолжительный период нагрева. Чтобы повысить температуру 100 л воды до приемлемого уровня, придётся подождать несколько часов. При этом интенсивность отопления в помещении снижается.
3. Большие размеры. Котёл и бойлер монтируются в непосредственной близости. Получившуюся конструкцию нельзя назвать компактной. Для её размещения выделяется отдельная комната.

Как подключить проточный водонагреватель в квартире и на даче

Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка “потянут” водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.

Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.

То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением

Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту

Расчет сечения проводов

Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..

Вспоминаем школьный курс физики и формулу мощности:

P = I * U;

где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).

Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.

I = P / U = 7000 / 220 ≈ 32 (А).

Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.

На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.

Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.

Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.

Дополнительная защита

Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

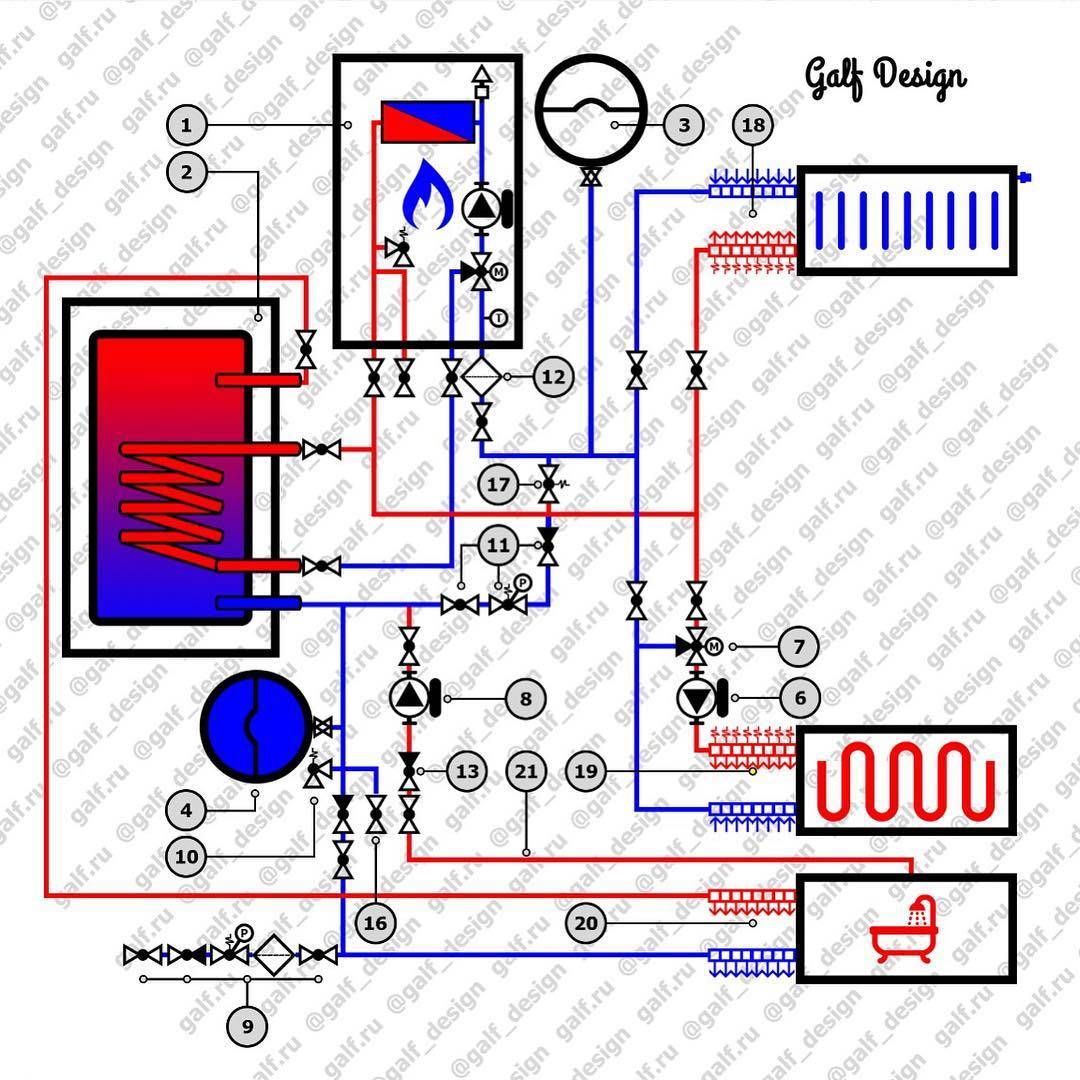

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Особенности установки настенного водонагревателя

В первую очередь при монтаже настенного водонагревателя необходимо убедиться, что стена выдержит дополнительную нагрузку. Производители оборудования рекомендуют при расчётах брать четырёхкратный вес бойлера, наполненного водой. Но так как мало кто может правильно выполнить расчёт нагрузок строительных конструкций, следует руководствоваться следующими правилами:

1. Несущая стена способна выдержать массу практически любого бытового водонагревателя.
2. При монтаже бойлера на простенки, в особенности в «хрущёвках», или стены из пустотелого кирпича, баки небольшой ёмкости ещё можно навешивать просто на анкерные крепления. Более-менее вместительные накопители лучше устанавливать на стену, усиленную стойками или крепить на сквозные болты, зафиксированные для надёжности стяжкой.

Крепление накопительного бойлера к стене
