Понимание котла простым языком
Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.
Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения
Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:
- Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
- Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.
Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.
Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.
Варианты самодельных водонагревателей для твердотопливных теплогенераторов
В случае с дровяными или угольными печами/котлами в качестве источника тепла для косвенного нагрева можно использовать дымовые газы. Для этого в бойлере вместо змеевика устанавливают трубу, которая одной стороной подключается к дымоотводящему патрубку теплогенерирующей установки, а другой — к дымоходу. Желательно, чтобы эта труба (её называют жаротрубным теплообменником) располагалась вертикально.
Использование тепла дымовых газов: чертеж бойлера
Ещё лучше приобрести печь-конвектор, топка которой окружена вертикальными трубами. Из них во время работы отопителя постоянно дует горячий воздух. Жаротрубный теплообменник бойлера можно при помощи металлической гофры подсоединить к одной из этих труб. Такой способ подключения, в отличие от варианта с дымоходом, не вызывает остывания дымовых газов, сопровождающегося ухудшением тяги и образованием большого количества конденсата.
Принципиальная схема титана (дровяного бойлера)
Схема подключения электрики
Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.
Ошибка №14
Простой модульный автомат для этого не годится.
Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.
При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.
Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.
УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.
В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.
Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.
С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.
Не зажимайте под винты терморегулятора многожильный провод без наконечников.
Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.
Ошибка №15
Еще одна проблема – оголенные контакты на термореле.
При наличии в доме маленьких детей и домашних животных, это очень опасно.
Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.
Водяное отопление частного дома: схемы монтажа своими руками
Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.
Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.
Теплоотдача
По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).
Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.
Покупать новье для такой самоделки экономически не целесообразно.
Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.
При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.
Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.
Что нужно учитывать при самостоятельном монтаже
Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:
- отопительные батареи желательно располагать под подоконниками;
- промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
- все радиаторы во всех комнатах должны располагаться на одном уровне;
- рёбра батарей всегда должны иметь вертикальное размещение;
- в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.
После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.
Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.
Вариации водонагревательного оборудования
Водонагреватели различают по следующим группам:
Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.
Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.
Правила установки котлов, работающих на твердом топливе
Перед тем, как подключить твердотопливный котел, следует знать, что к установке агрегатов такого типа предъявляются следующие требования:
- Профессиональное выполнение разводки труб и радиаторов. Только в этом случае можно рассчитывать на корректную работу отопительной системы и правильное подключение твердотопливного котла, имеющего вход и выход для врезки остальной схемы.
- Наличие определенной температуры. Наибольшая отдача твердотопливного котла возможно лишь при температуре на выходе 55 градусов, на входе – 45 градусов. При этих же показателях можно рассчитывать на максимально возможный срок безупречной эксплуатации. Другая температура в системе может стать причиной образования конденсата, который разрушительно воздействует на металлические части.
Правильная установка котла
Очень важно понимать правило, как подключить твердотопливный котел отопления. Агрегат следует расположить на жесткое основание в строго вертикальном положении. В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты
Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение
В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение.
Правильно оборудованный дымоход. Обязательными условиями для дымохода можно назвать следующее: наличие клапана из нержавеющей стали и сборник для конденсата в нижней части дымохода. Кроме того необходимо наличие специальных люков, обеспечивающий доступ для очищения канала от сажи. Та часть трубы, которая будет проходить через неотапливаемое помещение, требует тщательного утепления. Это поможет увеличить эксплуатационный период дымоходной трубы.
Схема обвязки твердотопливного котла в обязательном порядке должна содержать предохранительный клапан. Подключать рекомендуется водяной контур, в котором давление не превышает 0,2 МПа, при этом температура рабочей среды не может быть выше 90 градусов.
Можно ли сделать отопление из водонагревателя?
Многие люди интересуются возможностью создать отопительную систему из простого водонагревателя. Вероятность превратить эту идею в жизнь хоть и маленькая, но есть. Не всегда получается выполнить задуманное безопасно. Давайте подробнее рассмотрим, можно ли сделать отопление из водонагревателя?
В принципе, при большом желании можно сделать такой вид отопления. Для этого нужно подобрать специальный вид прибора для нагрева воды. А для того, чтобы было возможно сделать запуск горячей воды в систему отопления, необходимо выполнить некоторую реконструкцию труб.
Какой вид бойлера подойдет для таких целей?
Для организации отопления не подойдет водонагреватель с проточной системой. Понадобится бойлер, в котором присутствует бак для хранения горячей воды, накопительный. Для того чтобы снабжать систему отопления горячей водой нужны большие мощности ТЭНа. При этом учтите, что на него возлагается большая нагрузка, следовательно, позаботьтесь о качественной проводке. Ведь работать прибору придется практически без остановки из-за своей конструкции.
Накопительный водонагреватель полностью справляется с описанными требованиями. Подбирать прибор нужно только с большой мощностью. Это позволит быстрее прогреть помещение. Объем накопительного бака должен быть как можно больше, благодаря этому бойлеру придется реже включаться. Такой выбор позволит несколько снизить расходы на электроэнергию.

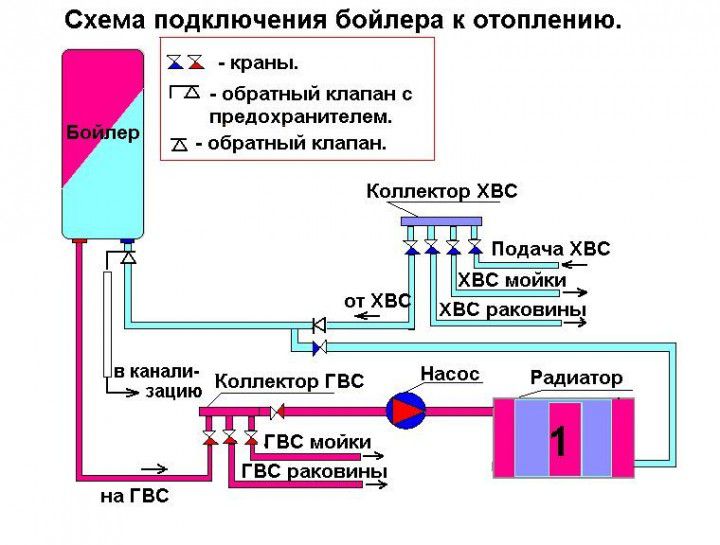

Как обеспечить подачу воды в трубы?
Чтобы получить возможность подачи горячей жидкости в трубы нужно установить циркуляционный насос. Он обеспечит постоянное движение горячей воды в отопительной системе. Для установки такого прибора понадобится трубы с соответствующим диаметром отверстия. С помощью описанных действий вы сможете подключить водонагреватель к системе отопления.
Описанная схема не сложная, но не всегда будет оправдана. Например, она выручит дачников, которые остаются в своих холодных домиках до октября – ноября месяца. С помощью водонагревателя они смогут обогреться в холодные дни. Для жилых помещений лучше воспользоваться альтернативными способами нагрева.
август Весна Вопрос Вопросы и ответы июль июнь лето май Установка
Некоторые тонкости и нюансы
Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта
Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности
Эта работа, проектирование, сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла, продумать вопрос вентиляции и прочие параметры.
Весь объем работ нужно сделать с учетом действующих нормативов в строительстве. В разработке проекта участвуют теплотехники, электрики и специалисты по системам управления.
Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения.
Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания и составлен проект.
Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной.
Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность. На фото представлен газовый котел с автоматическим управлением.
Характеристики и применение шамотного кирпича
Егор про Какую газовую колонку лучше купить. А мы два года назад установили в дом газовую колонку Mora, качеством очень довольны. Греет …Подробнее
Люба про Использование георешетки для создания парковки или стоянки. нужна геопарковка 120 кв.м. Сколько стоит?Подробнее
Светлана про Как провести реставрацию деревянных межкомнатных дверей. Надо реставрировать двери. межкомнатные снять (зачистить)старую покраску и покрасить. Изго …Подробнее
Создание барельефа на стене своими руками
Советы по сооружению коптильни горячего копчения своими руками
Как сделать инкубатор своими руками в домашних условиях?
StoyDiz.ru. Копирование контента строго запрещено
Внимание! Все материалы предоставлены исключительно для ознакомления!
Как вам статья?
Мне нравитсяНе нравится
Изготовление бойлера своими руками
Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.
Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:
Бак
В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.
Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.
В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.
Змеевик
Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.
Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.
При намотке змеевика важно следить за витками:
- в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
- не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
- Количество витков на змеевике рассчитывается от объема и высоты бака.
Теплоизоляция
Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.
Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.
ТЭН для комбинированного БКН
Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:
P= 0,0011*m*(tk-tн)/T
Расчетными считаются следующие значения:
- P — мощность ТЭНа;
- M — масса нагреваемой воды;
- tk — желаемая температура воды;
- tн — начальная температура воды;
- T — время нагревания воды.
В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.
Монтаж
Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:
- змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
- для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
- устанавливается ТЭН;
- бойлер плотно закрывается крышкой;
- подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
- подсоединение входной/выходной трубы для воды;
- разводка трубы в кухню или в ванную в точке водоразбора.
Инструкция по подключению и запуску системы
При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.
Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.
Если все в порядке, крышку бака закрывают и набирают в него воду, а также открывают кран подачи горячей воды в водопровод. Теперь можно оценить качество нагрева.
Пошаговая инструкция установки электрокотла
Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.
Правильное подключение электрокотла в систему отопления выполняется следующим образом:
- Согласно ранее разработанному плану в помещении отмечается место установки котла;
- Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
- Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
- Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
- Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
- Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
- От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
- Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
- К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;
Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;
- К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
- Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

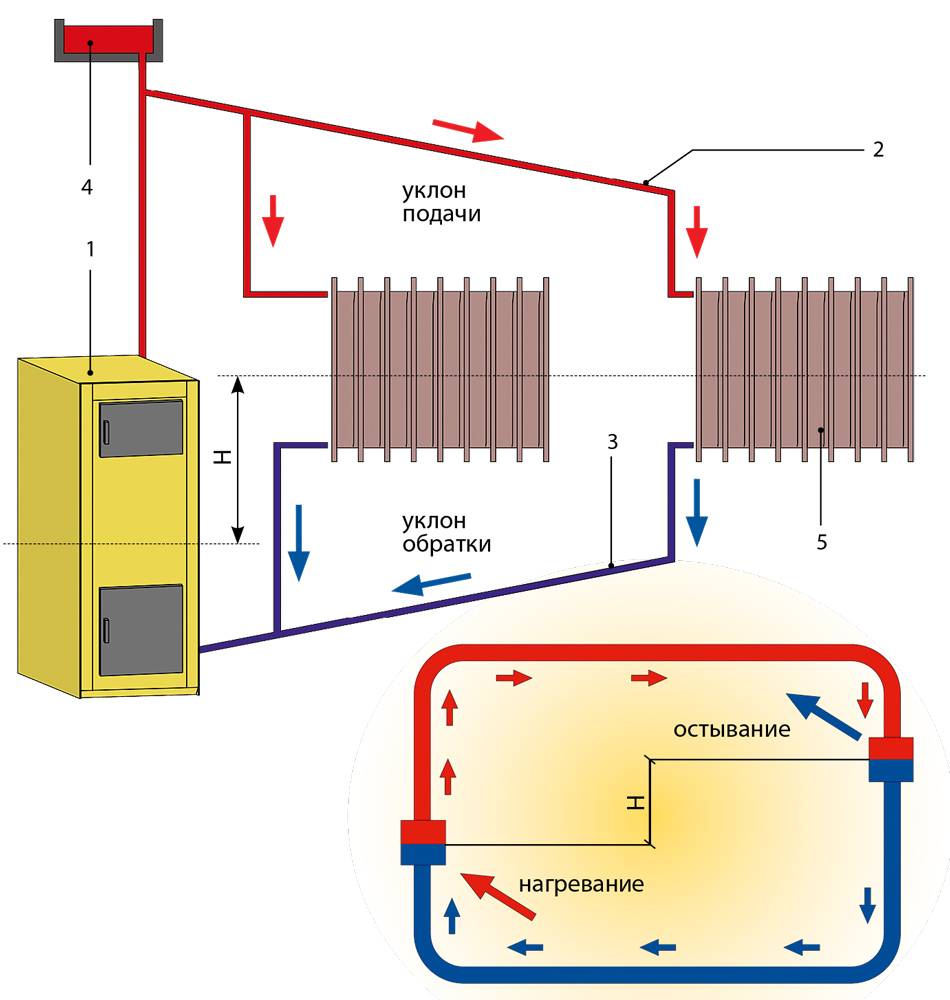

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Устройство и принцип работы
Особой популярностью в настоящее время пользуются современные электрические бойлеры накопительного типа, которые прекрасно подходят для постоянной или периодической эксплуатации, как в частных домовладениях, так и в многоквартирных домах.
Стандартный объём накопительного резервуара может варьировать, и выбирается исходя из количества потребителей.
Такой тип бытового водогрейного устройства подключается к водоснабжению непосредственно после магистральной трубопроводной системы, что позволяет обеспечивать горячей водой несколько точек разбора. Дополнительные опции в таком водогрейном приборе представлены специальными термостатами.
Устройство традиционного бойлера представлено наружным корпусом и стандартным внутренним накопительным резервуаром, а также прочным антикоррозийным покрытием и дополнительными комплектующими.
Этапы расчета
Рассчитать параметры отопления дома необходимо в несколько этапов:
- расчет теплопотерь дома;
- подбор температурного режима;
- подбор отопительных радиаторов по мощности;
- гидравлический расчет системы;
- выбор котла.
Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.
Расчет теплопотерь
Теплотехническая часть расчета выполняется на базе следующих исходных данных:
- удельная теплопроводность всех материалов, используемых при строительстве частного дома;
- геометрические размеры всех элементов здания.
Тп — суммарные теплопотери постройки;
Мк — мощность котла;
1,2 — коэффициент запаса (20%).
При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.
Значение удельной климатической мощности зависит от места строительства и равняется:
- для центральных районов России — 1,2 — 1,5 кВт;
- для юга страны — 0,7 — 0,9 кВт;
- для севера — 1,5 — 2,0 кВт.
Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.
Температурный режим и подбор радиаторов
Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.
Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.
Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.
Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.
К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.
Гидравлический расчет
Для гидравлического расчета существуют специальные программы.
Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:
- Расход теплоносителя в целом;
- Потери напора теплового носителя в системе;
- Потери напора от насоса (котла) до каждого отопительного прибора.
Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.
Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.
Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.
Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.
Выбор котла и немного экономики
Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.
