Виды буровых установок
Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.
Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.
Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.
Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.
В зависимости от техники бурения станки делят еще на несколько групп.
Ударно-канатные
Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.
Шнековые
Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.
Вращательно-роторные
Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.
Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном»
Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек
Основным рабочим элементом подобного механизма является бур.

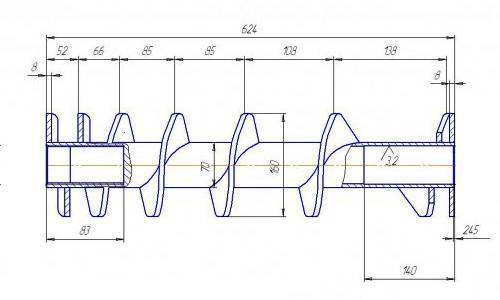

Чертеж бурового шнека
Схема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата – около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
Категории
- Буровая техника Установки статического зондирования
- Буровые вращатели и редуктора
- Бурильно-крановые машины
- Установки для буровзрывных работ
- Установки для завинчивания свай
- Малогабаритные буровые установки
- Установки разведочного бурения
- Бурильно-шнековые машины
Спецтехника
Горизонтальное бурение
- Системы локации
Тросовые разрушители
Установки прокола грунта
Установки ГНБ
Смесительные системы
Гидравлические станции
Гусеничные базы
Дровокольные комплексы
Установки для капитального ремонта нефтяных и газовых скважин
Буровой инструмент
- Буровой инструмент. Вертикальное бурение
Буровой инструмент. Горизонтальное бурение
Ударно-канатная МГБУ
Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.
Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

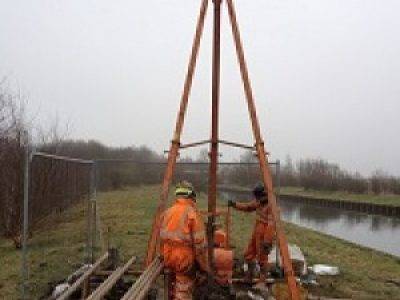

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:
- подвешиваемого снаряда – желонки, в которую набирается грунт;
- каната;
- треноги, на которую подвешивается желонка;
- лебедки.
В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.
Работа установки
Принцип работы
Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:
- в земле делается заглубление шнековым буром;
- над отверстием устанавливается конструкция МГБУ;
- к канату прикрепляется желонка;
- снаряд вводится в отверстие и отпускается в свободное падение;
- достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
- желонка поднимается на несколько метров и снова отпускается вниз;
- эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.
Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.
Самостоятельное изготовление
Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:
- болгарка, сварка;
- дрель;
- металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
- материал для каркаса треноги;
- лебедка.
Как самому сделать бур для бурения скважин:
- Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
- в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
- по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
- в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
- вдоль желонки прорезается окошко для очистки внутренностей от грунта.
Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:
- металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
- конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.
Желонка
Делается клапан таким образом:
- воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
- она приваривается на высоте около 5-10 см от низа трубы.
Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

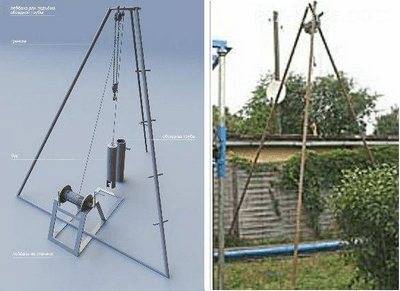

Изготовление треноги
Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.
Для этого потребуется:
- металлическая профильная труба с сечением 40*40 мм;
- блочек;
- ворот для троса.
Из инструментов понадобится сварочный аппарат и болгарка.
Последовательность действий:
- вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
- основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
- когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
- теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
- чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
- для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
- когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

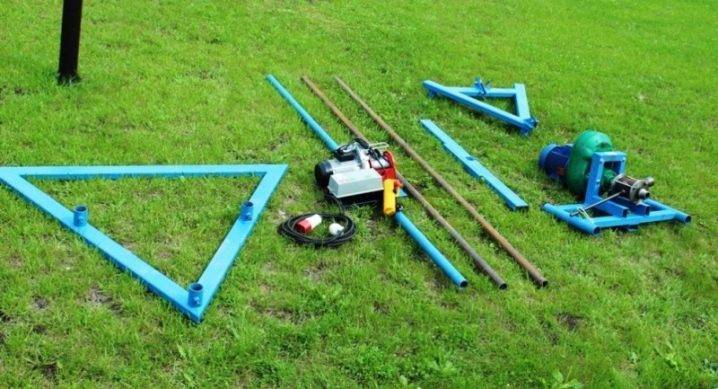

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.
Применяемые виды буровых установок
На практике применяются различные модели буровых устройств. Одна из них — ПМ-23. Данная установка считается универсальной, так как с помощью нее можно бурить не только водоскважины, но и шахты для столбчатых фундаментов. На подобных агрегатах устанавливается двигатель мощностью 14 кВт. При бурении скважин методом промывки возможно выполнение стволов диаметром 300 мм при глубине более 95 метров.
При работе с каменистым грунтом используются установки типа РБ-50/220. В комплектацию к таким агрегатам входят штанги разной длины. Длина самой маленькой штанги составляет 1 метр, длина самой большой — 1,8 метров. В состав штанг входит хром, благодаря чему они отличаются особой прочностью и надежностью при работе. Подобными агрегатами можно работать при глубине в 70 метров. Мощность двигателя аппаратов РБ-50/220 значительно уступает мощности двигателя ПМ-23, составляя всего 2,3 кВт. Установленная в грунт буровая установка типа РБ-50/220 способна справляться с его каменистыми элементами, имеющими размеры не больше 20 мм.
Спросом пользуются агрегаты иностранного производства. Среди них модели серии US. Они способны работать на глубине до 150 метров, если используется промывка. Аппарат может работать и за счет пневмоударника. В таком случае глубина работы составляет порядка 50 метров. Мощность силовой установки составляет 15 сил. Подобные установки довольно громоздки по монтажу, так как требуют наличия одноосного автоприцепа.
Видео по теме: Самодельная буровая установка
Подборка вопросов
- Михаил, Липецк – Какие диски для резки металла использовать?
- Иван, Москва – Какой ГОСТ металлопроката листовой стали?
- Максим, Тверь – Какие стеллажи для хранения металлопроката лучше?
- Владимир, Новосибирск – Что значит ультразвуковая обработка металлов без применения абразивных веществ?
- Валерий, Москва – Как выковать нож из подшипника своими руками?
- Станислав, Воронеж – Какое оборудование используют для производства воздуховодов из оцинкованной стали?
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном»
Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек
Основным рабочим элементом подобного механизма является бур.
Чертеж бурового шнека
Схема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
- разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
Чертежи буровой установки. Самодельная буровая своими руками от производителя
Вас заинтересовало предложение приобрести комплектующие буровой установки и собрать ее своими руками?
Значит, вам потребуются детальные чертежи малогабаритной буровой установки и общие схемы, показывающие последовательность ее сборки. Покупать чертежи буровой установки нет необходимости, мы выложили их все на нашем форме в открытом доступе. Чертежи на форму позволят вам собрать своими руками буровую, картинку которой вы можете видеть на рисунке справа. Отличительной особенностью малогабаритной буровой установки является её более устойчивое прямоугольное основание и наличие на нем дополнительной дожимной лебедки, которая подает дополнительную нагрузку на буровой инструмент.
Наша буровая установка многократно и с положительной стороны зарекомендовала себя как при бурении в нашем регионе, так и у наших покупателей и не только во всех районах нашей страны, но и за ее пределами, в Белоруссии и Казахстане.
Все, что вам нужно для начала собственного бизнеса – это ознакомиться с чертежами на нашем форуме. Задать прямо на форуме вопросы по чертежам и изготовлению буровой установки своими руками, если таковые возникнут. Принять решение: изготовить буровую самостоятельно, приобретая у нас комплектующие или приобрести малогабаритную буровую установку в сборе. Решение за вами!
Чертежи буровой установки МГБУ
На форуме мы представлены чертежи для самостоятельной сборки малогабаритной буровой установки МГБУ. Малогабаритная буровая установка своими руками – это реально! Начните собственный бизнес с самодельной буровой установки по бурению скважин на воду.
Города, в которые осуществляем доставку: Абакан, Алматы, Альметьевск, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Барнаул, Белгород, Белогорск, Березники, Бийск, Биробиджан, Благовещенск, Братск, Брянск, Великий Новгород, Владивосток, Владимир, Волгоград, Волжский, Вологда, Воронеж, Глазов, Димитровград, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишимбай, Йошкар-Ола, Казань, Калуга, Кемерово, Кипарисово, Киров, Киселевск, Клинцы, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Лабытнанги, Липецк, Магадан, Магнитогорск, Махачкала, Миасс, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Ноябрьск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Прокопьевск, Псков, Пятигорск, Ростов-на-Дону, Рубцовск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Уфа, Хабаровск, Ханты-Мансийск, Чайковский, Чебоксары, Челябинск, Череповец, Чита, Шарья, Шахты, Южно-Сахалинск, Якутск, Ярославль, Абакан, Актау, Актюбинск (Актобе), Анадырь, Анапа, Астана, Атырау, Балхаш, Белорецк, Волжск, Забайкальск, Зеленоград, Калининград, Караганда, Кокчетав (Кокшетау), Кустанай (Костанай), Кызыл-Орда, Минск, Наб.Челны, Ниж.Новгород, Ниж.Тагил, Нов. Уренгой, Норильск, Октябрьский, Павлодар, Петропавловск (Казахстан), Рыбинск, Семипалатинск (Семей), Старый Оскол, Сызрань, Талды-Курган, Тараз, Уральск, Уссурийск, Усть-Каменогорск (Оскемен), Чимкент (Шымкент),Чистополь, Энгельс
Бур
Виды буровых установок
Бурильные станки являются очень востребованным продуктом на рынке. Сфера их применения может быть как промышленной, так и бытовой. В зависимости от этого подобные механизмы можно разделить на несколько видов.
Промышленные. Такие станки используются для бурения глубоких скважин. Они отличаются высокой мощностью и производительностью. Очень часто они применяются с различным вспомогательным оборудованием. Подобные механизмы используются при формировании нефтяных скважин. Ярким представителем может стать плавучая платформа, оснащенная мощным бурильным станком.
Мобильные. Буры такого типа предназначаются для формирования скважин на воду. Они оснащаются маломощными приводами (электрические двигатели и другие), с помощью которых можно сформировать отверстие глубиной до 100 м.
Ручные. Они являются самыми простыми конструкциями, с помощью которых можно бурить относительно неглубокие скважины до 15–20 м в зависимости от типа почвы. Эти самодельные малые механизмы применяются в бытовой сфере.
В зависимости от техники бурения станки делят еще на несколько групп.
Ударно-канатные
Формирование колодцев происходит с помощью специального патрона, который выполнен в виде своеобразной трубы с заостренным концом. Разрушение почвы происходит под собственным весом устройства. Чтобы увеличить энергию удара, чашу поднимают специально на определенную высоту над уровнем земли. Среди минусов можно выделить низкую проходимость и невозможность организации довольно глубоких скважин. Ударно-канатные модели используются в быту для рытья колодцев.
Шнековые
Они являются одними из самых распространенных видов станков. В качестве бура применяют шнеки различной формы и размера. Самые простые модели могут использоваться даже ручным методом. Бур помещают вращательным способом в грунт, что приводит к дроблению материала, при этом почва располагается между лопастями. Чтобы удалить ее, рабочий орган периодически вынимается и очищается от грязи. Установки приводятся в движение как вручную, так и с помощью различных видов двигателей.
Вращательно-роторные
Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором. Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины. Второй подход осуществляется полностью наоборот. Скважину заполняют водой, а самая грязь уже выводится с помощью специального оборудования и наносов.
Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

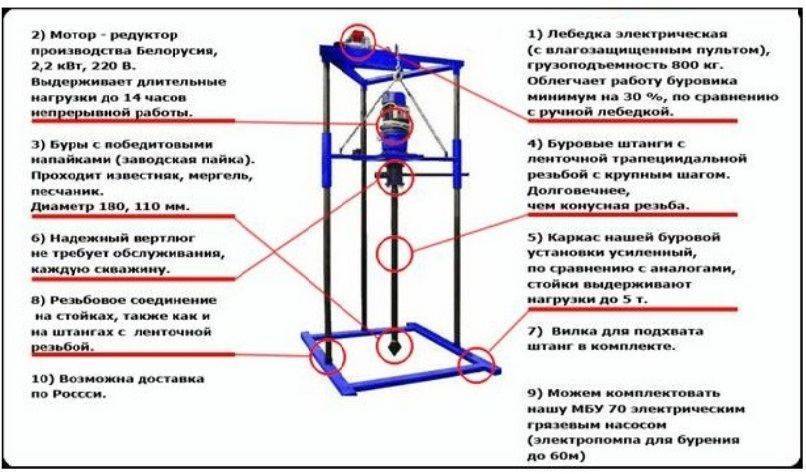

Конструкция автоматической установки на воду
Основа конструкции электро буровой установки с автоматизированным электрическим приводом представляет собой квадратный полый профиль. Из профиля выполняется стойка, а также опорные части.
Соединение стойки с опорой является сварным, сопряженным посредством переходной площадки. По стойке перемещается отрезок квадратного профиля большего размера с зафиксированными к нему электрическим двигателем и платформой.
Относительно мощности привода, то данный параметр не превышает одной лошадиной силы. Для увеличения мощности применяется редуктор, понижающий обороты. На валу редуктора закрепляется фланец, к которому фиксируется второй фланец с помощью болтов. Между ними устанавливается толстая резиновая шайба, предназначенная для сглаживания ударных нагрузок, которые могут возникать во время работы.
Основные компоненты:
- Мотор-редуктор;
- Каркас (станина);
- Щит управления;
- Лебедка;

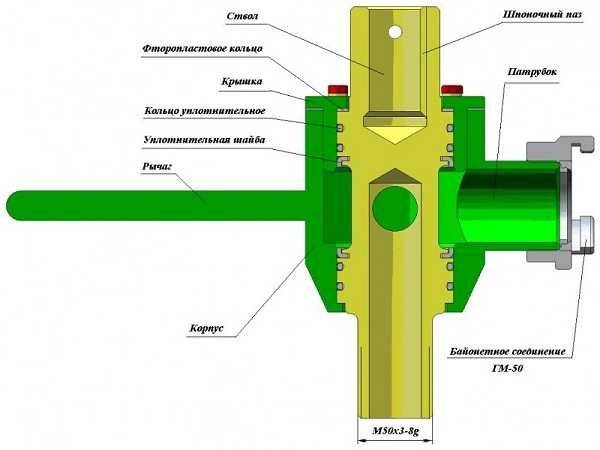

- Вертлюг;
- Бур, буровые шланги;
- Вспомогательное оборудование;
- Грязевая мотопомпа.
Обеспечение надежного функционирования устройства с электрическим приводом практически невозможно без подачи воды в участок контакта инструмента и почвы. Для обеспечения бесперебойной подачи воды в зону осуществления работы понадобится специальное устройство, располагающееся ниже фланцевого соединения с прокладкой.
Основа конструкции – труба из стали с двумя несоосных отверстиями. Отверстия располагаются с несущественным сдвигом по отношению друг к другу. Трубы с обеих сторон выполняется с проточкой для монтажа шариковых подшипников. Также нарезается дюймовая резьба, необходимая для присоединения к фланцу с одной стороны, монтажа рабочих элементов с другой стороны. С целью обеспечения гидроизоляции устройства аппарат должен помещаться в полипропиленовый тройник, к средней части которого присоединяется переходник для подключения от источника питания шланга.
Целесообразность бурового оборудования на даче, либо в загородном доме оправдана многочисленными преимуществами, и является неоспоримой. Главное, чтобы устройство периодически функционировало и радовало владельца надежной работой.
