Как сделать бутовый или бутобетонный фундамент?
При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.
Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.
Как сделать бутовый фундамент своими руками?
Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.
На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.
В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.
Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.
Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.
Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.
Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.
Устройство бутобетонного фундамента
Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.
Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

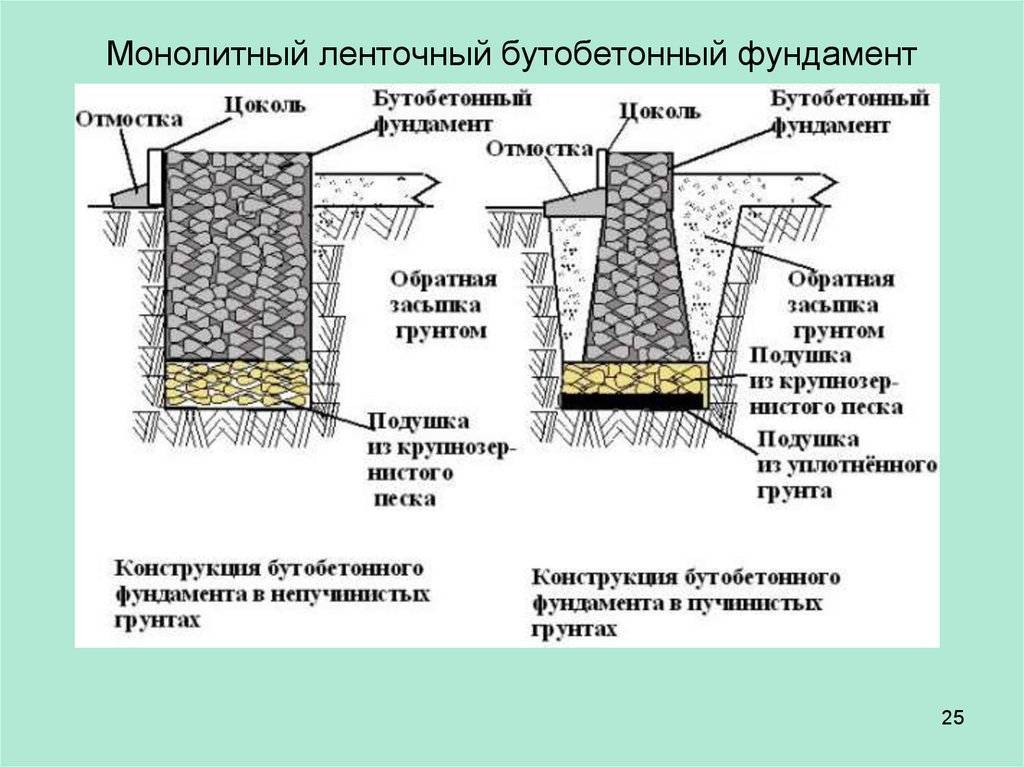

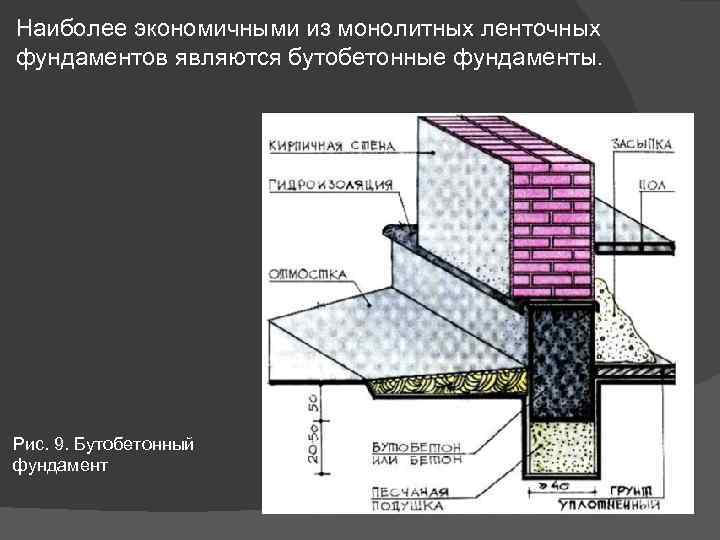

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:
Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.
Особенности строительства бутового фундамента
Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.
Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.
Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .
Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.
Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.
Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.
Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.
Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.
Бутовый фундамент: что это такое?
Итак, прежде чем рассматривать порядок построения бутового фундамента своими руками, следует разобраться с тем, что представляет собой этот материал и каковы его особенности.
По определению бутом именуются природные камни пригодные для сооружения основания под здание, с неправильной формой и практически параллельными поверхностями. Среди наиболее известных видов можно отметить:
- Известняк;
- Ракушечник;
- Туф;
- Булыжник.
Фундамент из бута, т. е. из природного камня и цемента, как правило, создается в соотношении 90% к 10%. Размер и форма камней не являются принципиальным параметром и подбираются индивидуально под каждую стройку. Камни также различаются по типу: плиточные либо колотые.
Лучший вариант камня для бутового фундамента
Наилучшим образом себя зарекомендовали плиточная вариация, а ещё постелистая горная порода. При выборе камней рекомендуется отдавать предпочтение тем, которые максимально ровны и имеют наиболее правильные, гладкие края. Это не только облегчает процесс укладки, но также позволяет делать видимую надземную часть основания максимально эстетичной.
Чаще всего бут применяется для создания фундамента под баню, толстостенные массивные дома или же особняки в несколько этажей. Камни могут быть собраны в естественной среде либо закуплены у соответствующих организаций.

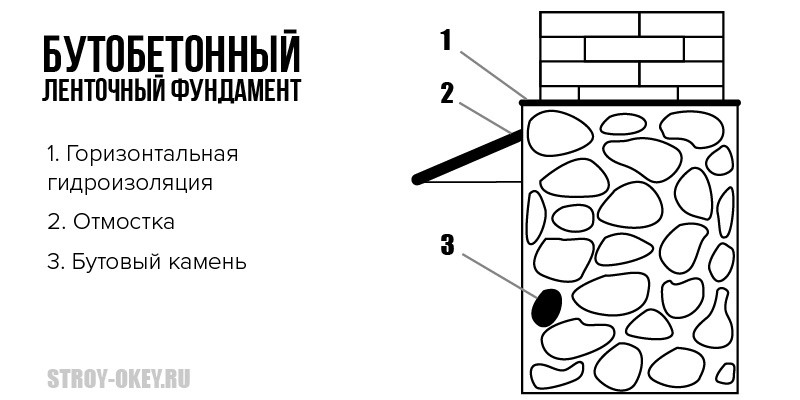

Схема бутобетонного фундамента
Бетонно-бутовый фундамент и его особенности
Сооружение бутобетонных оснований в основном идентично бутовым, но все же имеют некоторые отличия. После проведения подготовительных работ и рытья траншеи на ее дно укладывают песок и щебеночный слой, которые утрамбовывают. Далее предусматривается укладка рубероида, исполняющего роль гидроизоляции.
В установленную опалубку укладывают бетонную смесь толщиной слоя в 20 –25 см и погружают ряд камней, утапливая наполовину в не застывшем растворе. Камни помещают друг от друга на расстоянии 5 – 6 см, чтобы они не соприкасались.
Следующий шаг – укладывание очередного слоя бетонной массы, уплотняемой с помощью вибрирования. Дальше снова помещается ряд каменного материала. Процесс повторяют до тех пор, пока конструкция не достигнет нужного параметра высоты. Полная заливка бута осуществляется при укладывании последнего слоя материала.
Бутобетонные фундаменты сооружают, если требуется конструкция с высокими показателями несущей способности. При планируемых значительных нагрузках на фундамент прибегают к расширению подошвы уступами.
Какой бы ни был выбран способ устройства основания, заключительным этапом становится выравнивание верхней горизонтальной поверхности конструкции и гидроизоляция бутового фундамента. Ее выполняют, укладывая толь или рубероид в два слоя, применяя для этого специальную мастику. Это может быть битумная или дегтевая мастики, которые используются как склеивающий компонент между рулонным типом гидроизоляционного материала и поверхностью фундамента. Битумные мастики предназначены для склеивания рубероидного материала, дегтевые – для толя.
Плюсы и минусы бутового фундамента
Главным плюсом подобного типа фундамента является его очень высокая прочность и надежность независимо от породы, из которой он создан. В свою очередь это гарантирует и долговечность использования такого основания. Более того, при некачественной укладке, в случае если в некоторых местах раствор раскрошился, дефект без проблем можно устранить, при этом качество основания не пострадает.
Бут не подвержен промерзанию, поэтому вполне можно сэкономить на теплоизоляции дома.
К тому же фундамент, выполненный из бутового камня, выглядит более чем презентабельно даже без финишной отделки.
Процесс постройки фундамента из бута
Сам бутовый камень – материал недорогой, увеличение стоимости, причем существенное, происходит за счет доставки материала к месту строительства. Поэтому в местности, расположенной рядом с выработкой его цена невелика. В этих районах бутовый камень является самым бюджетным вариантом для строительства.
Дополнительный расход вы понесете и при строительстве, если планируется привлечение наемных работников. Укладка бутового камня проводится только вручную, что на порядок увеличивает трудоемкость работы, а соответственно и ее стоимость.
Преимущества бутобетонного фундамента
Бутовый камень устойчив к низким температурам, грунтовым водам и паводкам.
- Устройство подобного основания обладает такой прочностью, что на нем можно возводить двухэтажные сооружения. При этом общую нагрузку требуется рассчитать на стадии проектирования дома, чтобы уже при закладке основания можно было учесть вес всего строящегося сооружения.
- Закладку основания можно проводить своими руками на любом грунте, таким важным преимуществом обладают не все типы фундаментов.
- Для монтажных работ, связанных с закладкой фундамента бутобетонного типа, не требуются строительные навыки или наличие специального оборудования. Все работы под силу даже людям, имеющим поверхностные знания в области строительства.
- Природный бутовый камень отличается высокой устойчивостью к низким температурам, паводковым и грунтовым водам. Это качество позволяет использовать данный тип фундамента практически повсеместно.
- Стоимость бутовых камней является достаточно низкой, а потому данный строительный материал широко доступен для многих частных застройщиков. Но если бутового камня нет в определенном регионе, то его цена может повыситься за счет доставки.
При таком количестве достоинств бутового фундамента данное устройство обладает и одним отрицательным качеством – в холодное время года возможно промерзание основания, а значит, и всего жилого сооружения. Чтобы избежать таких последствий, следует во время монтажных работ с наружной части фундамента установить теплоизоляционный материал. Только так можно сохранить тепло в помещении.
Правильный выбор бута
Бут должен быть чистым, равномерного окраса, без трещин
Чтобы бутобетонный фундамент сохранял на протяжении многих лет эксплуатации здания высокую надежность, был прочным и обеспечивал хорошую гидроизоляцию, нужно ответственно подойти к выбору бутовых камней, которые должны отвечать таким требованиям:
- равномерный окрас и геометрические размеры не более 25х25 см;
- чистота;
- отсутствие трещин и сколов.
Геометрические размеры и форма бутового камня имеют при закладке фундамента немаловажное значение. Очень крупные камни (свыше 50 кг) могут повлиять на прочностные характеристики основания, наличие большого количества мелкого щебня приведет к увеличенному расходу цементно-песчаной смеси
Рекомендуется использовать камни относительно правильной формы с параллельными гранями.
На поверхности бутовых камней наличие сколов и трещин недопустимо – это отрицательно отразится на целостности всей конструкции фундамента.
Грязь и заселение микрофлоры на бутовых камнях будет снижать адгезию с бетонным раствором, поэтому перед заливкой фундамента поверхность камней нужно тщательно очистить.
Преимущества и недостатки
Бутобетонный фундамент дешевле бетонного и не требует отделки
Бутобетонный фундамент по сравнению с другими видами оснований обладает такими преимуществами:
- долговечность;
- высокая прочность на сжатие — чем крупнее камни, тем выше прочность;
- простота монтажа;
- низкая стоимость — бутовый камень значительно дешевле железобетона, а цоколь, выполненный из бута, не требует декоративной отделки.
Недостатки связаны с возведением фундамента своими руками: высокая трудоемкость и длительный срок строительства.
Чего боится бутобетонный ленточный фундамент
Для бутобетонной ленты весьма уязвимым фактором является холод. В этом случае происходит быстрое внутреннее промерзание, из-за чего появляются трещины. Предотвратить эту проблему возможно только при утеплении основы здания ещё на этапе строительства.
Следуя рекомендациям и довольно простым правилам по укладке бутовых оснований, можно собственноручно построить фундамент под здание отличного качества. Необходимо помнить, что важнейшей частью этого процесса является этап проектирования. Кроме того, при покупке следует отдавать предпочтение высококачественному сырью и выполнять работы, когда нет никаких осадков.
А вам приходилось возводить рассматриваемый тип фундамента своими силами? На каком этапе выполнения работ возникли сложности, если они были? Можете ли вы дать практические советы из опыта начинающим мастерам-самоучкам? Оставляйте ваши комментарии внизу под статьёй и обязательно делитесь своим личным мнением по этой теме!

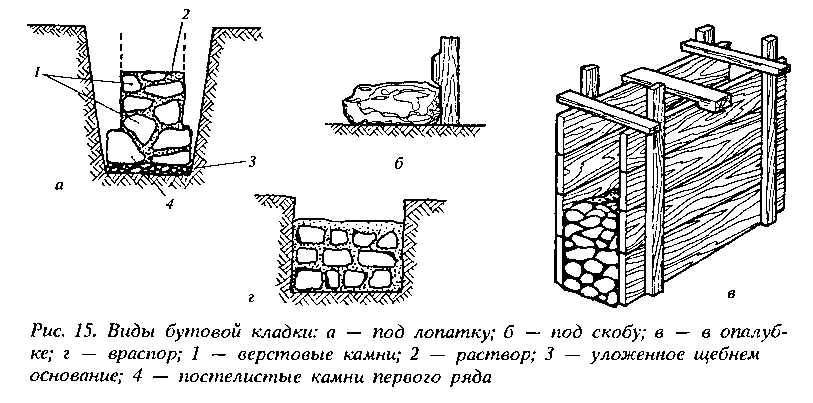

Особенности укладки бутового камня
Нужную форму камням придают зубилом
Для укладки нижнего слоя подбирается материал с правильной геометрической формой и имеющий плоские верхние и нижние грани. Если таких камней не хватает, то имеющимся в наличии булыжникам придаем необходимую форму с помощью зубила и молотка. На углы рекомендуется укладывать бут, имеющий параллельные противоположные грани.
Классическая кладка выполняется двумя параллельными линиями булыжников с промежутком между ними в 30-50 мм для заливки бетонного раствора. Каждый последующий ряд укладывают с перевязкой предыдущего
Укладывая камень в траншею, выполните армирование
Для приготовления раствора применяют одну часть цемента марки М500 на три части песка. Раствор должен быть консистенции как сметана, чтобы протекал и заполнял все расстояния между булыжниками.
Если применяется бетонный раствор с добавлением щебня, кладку проводим послойно, после каждого слоя заливается цементный раствор.
При обустройстве комбинированного ленточного фундамента, по типу бутовый камень/кирпич/бут/блоки, потребуется выполнить армирование для связки материалов между собой. В качестве связующего материала используется металлическая проволока сечением 12 мм.
Булыжники укладывают так, чтобы они опирались на предыдущий слой всей плоскостью и не шатались. Подбирается материал примерно одной высоты, слои должны ложиться максимально горизонтально.Подробнее о фундаменте из бутового камня смотрите в этом видео:
Бутовые фундаменты для дома обустраивают выше уровня земли на 300 мм, затем строят цоколь из выбранного материала.
Работа
- Вначале производится разметка ленточного фундамента. По разметке разрабатываются траншеи. Ширина фундамента должна быть 35 см или больше.
- В траншеи укладывается слой щебня с песком, хорошо утрамбовывается.
- На утрамбованный слой укладывается гидроизоляция внахлест. Она предотвращает утечку влаги из раствора. Затем заливается слой бетонной смеси примерно в 15 см. Он будет препятствовать выдавливанию бута из фундамента.
- После того, как слой бетона хорошо схватится, в траншее устанавливается опалубка из досок. Она должна быть хорошо закреплена распорками, чтобы обеспечить неподвижность. Можно выполнять фундамент и без опалубки, непосредственно в траншее, если грунт достаточно плотный. Стенки ее должны быть в этом случае строго вертикальны. Необходимо закрыть их толем или рубероидом, чтобы грунт не осыпался в бетонную смесь, и чтобы вода из смеси не впитывалась в землю.
- Заливается слой бетона примерно 25 см.
- В жидкий бетон опускаются камни. Один от другого должен отстоять на 4-6 см. Недопустимо, чтобы они соприкасались. Расстояние между стенками фундамента и крайними камнями должно быть таким же. Первый слой должны составлять камни без острых углов, которые могут повредить гидроизоляцию. Кладка ведется горизонтально, перевязка не требуется.
- Затем снова заливается слой бетона в 25 см, уплотняется с помощью вибратора, бруска или лопаты. Укладывается бут.
- Когда кладка достигнет запланированного уровня, она заливается бетоном так, чтобы камни были полностью утоплены. Через 7 дней бетон подсохнет, но для достижения полной твердости ему потребуется 28 дней. Пока бетон набирает твердость, нельзя допускать, чтобы он пересох. Необходимо закрывать его брезентом или другим материалом от лучей солнца и периодически поливать водой. После высыхания фундамента по его верху заливается выравнивающая стяжка.
Правила приготовления
Ленточный фундамент бутобетонного типа имеет множество достоинств:
- Высокая прочность.
- Способность выдерживать конструкции в 2 этажа при толщине стен, равной двум кирпичам.
- Применение общедоступных материалов.
- Невысокая стоимость всех работ.
- Легкость производственного процесса.
Опалубка фундаментов под колонны: а – прямоугольных, б – ступенчатых; 1 – упорная планка, 2 – накрывной щит, 3 – распорка, 4 – закладной щит, 5 – проволочная стяжка, 6 – монтажный гвоздь, 7 – колья.
Но для того чтобы по достоинству оценить все положительные стороны использования такого фундамента, необходимо, чтобы все его составляющие были подобраны правильно и имели высокое качество. Кроме того, нужно соблюдать определенные пропорции. В частности, данный фундамент должен примерно на половину состоять из бутовых камней и на половину из бетона. Количество камней можно снизить до 40% от всего объема фундамента. Слишком увеличивать их количество не нужно.
Качество камней и бетонного раствора тоже имеет немаловажное значение. Для бутобетонного фундамента лучше брать бутовый камень, длина которого примерно равна 30 см, а ширина – 20 см
Ширина бута должна составлять около 1/3 ширины фундамента. Камни не должны быть грязными, поскольку это препятствует хорошему их сцеплению с бетонной смесью. Булыжники перед использованием лучше увлажнить, т. к. это облегчит склеивание и предотвратит потерю влаги из раствора
Для бутобетонного фундамента лучше брать бутовый камень, длина которого примерно равна 30 см, а ширина – 20 см. Ширина бута должна составлять около 1/3 ширины фундамента. Камни не должны быть грязными, поскольку это препятствует хорошему их сцеплению с бетонной смесью. Булыжники перед использованием лучше увлажнить, т. к. это облегчит склеивание и предотвратит потерю влаги из раствора.
К форме камней особые требования не предъявляются. Они лишь должны иметь приблизительно одинаковый размер и не иметь трещин на своей поверхности.
Схема отмостки для фундамента.
Проверить бутовый камень на прочность довольно просто: достаточно ударить по нему молотком. Если бутовый булыжник хорошего качества, то он не расколется и не рассыплется, а издаст звонкий и чистый звук.
Чтобы приготовить раствор бетона, лучше взять цемент марки М-400 или М-500, чтобы получилась тяжелая смесь. Размер щебня не должен превышать 30 мм. Песок подойдет обычный. Пропорции смеси стандартные – 1:3.
Вода же добавляется до той поры, пока не получается плотная, но жидкая смесь. Вязкость ее должна быть меньше, по сравнению с классическим раствором, ведь ей нужно будет заполнить все щели между камнями, чтобы не образовывались пустоты.
Запас ширины и строение основы из бутобетона
Ширина фундамента должна быть на 8 – 10 см больше необходимой для опоры стен гаража, поскольку укладка камня производится не прямо к краям, поэтому пустоты с боков составляют около 3 – 4 см. Данное условие определяется из-за того, что все камни имеют неодинаковые размеры и формы.

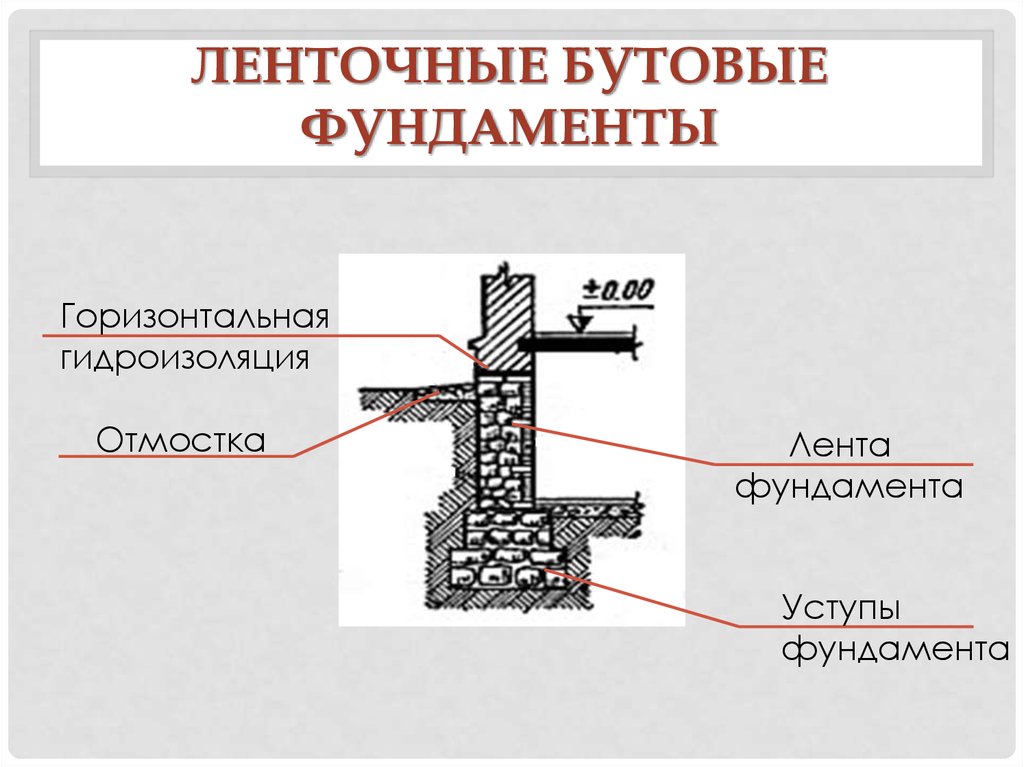

Конструкция бутового фундамента.
Из тех характеристик булыжников, которые необходимо использовать, получается, что ленточный фундамент бутобетонного типа должен иметь ширину, равную как минимум 35 см.
При постройке гаражей обычно производится закладка бутобетонных ленточных фундаментов. Основа должна иметь оптимальную форму и подпирать у конструкции все несущие элементы. Если сравнивать этот тип фундамента со сплошным или решетчатым, то становится очевидной экономия, конечно, если фундамент закладывается не на сложном грунте, где практичнее использовать не этот вид основы.
Если предполагается строительство более тяжелой конструкции, то бутобетонный ленточный фундамент лучше уложить на расширенное основание. Именно оно станет опорой, поскольку увеличит ту площадь, которая соприкасается с землей. Боковой отступ должен составлять минимум 30 см.
Чтобы на участке было возможно заложить бутобетонный ленточный фундамент, почва не должна иметь плотную структуру и проседать.
Бутобетонные фундаменты можно закладывать только при малоэтажном строительстве, в противном случае сэкономить не удастся.
Бутовый фундамент своими руками
Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.
Обустройство траншеи
Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.
Для начала выкапываем траншею и по необходимости выставляем опулубку
После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.
Подготовка подушки
В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.
Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.
Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.
На дно траншеи укладываем и трамбуем песчаную подушку
Укладка
Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.
Укладка камня в траншею
Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.
Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.
Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

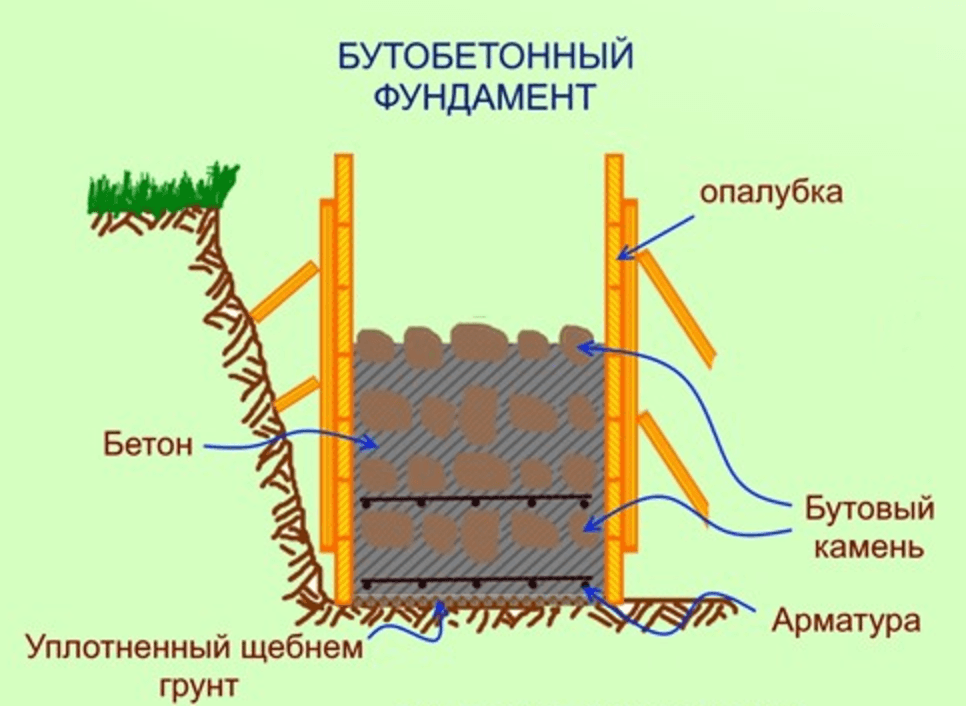

Заливка бутобетонного фундамента
Укладка следующих рядов
Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.
Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты
Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции
