Сборка строительных лесов своими руками: Пошаговая Инструкция – Обзор

Виды строительных лесов: передвижные леса на колесах

Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².


Для выполнения ремонтных работ небольших масштабов очень удобный вариант — передвижные леса.

Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.

Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.

Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².

Мобильные леса позволяют устанавливать их в любом удобном месте.

Виды строительных лесов на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.

Деревянные строительные леса

Дерево издавна широко применяется в строительстве, и из него можно соорудить строительные леса для отделочных и ремонтных работ, проходящих на небольшой высоте. Обычно этот тип лесов используется для частных домов или невысоких зданий. Поскольку этот тип строительных лесов является наиболее простым и легким в исполнении, приведем технологию их изготовления.

Для сооружения деревянных строительных лесов понадобятся доски 150х50 мм длиной полметра, отрезки тонких досок 25х100 мм, две длинные доски-пятидесятки для опор и длинные доски необходимой длины для горизонтального настила.

Сначала из обрезков пятидесятки сколачивают внакладку треугольные опоры для подмостков, а потом обшивают их более тонкими досками. Размеры треугольников-опор стоит выбирать, исходя из следующих факторов: опора не должна отходить от стены под весом строителя и собственным весом, а также должно быть достаточно пространства для стоящего рабочего на помосте. В связи с этим обычно длину подмостков выбирают 400-500 мм, а ступни рабочего не должны провисать за пределы настила.

Подпорки крепятся к опорам под острыми углами.

При этом верхний конец подпорки обрезается так, чтобы вставить его внутрь треугольника-опоры, а нижняя часть заостряется для закрепления в грунте. После этого выводят леса на нужную позицию и вертикальную часть треугольных опор крепят к стене гвоздями, не забивая их по самые шляпки, поскольку потом, после окончания работ, их надо будет вынуть. Затем приставляют лестницу и начинают прибивать к опорам доски для настила, в этом случае гвозди вбивают до упора.

Перед началом строительных работ следует убедиться в устойчивости конструкции, а вообще строительные деревянные леса не следует делать выше семи метров.

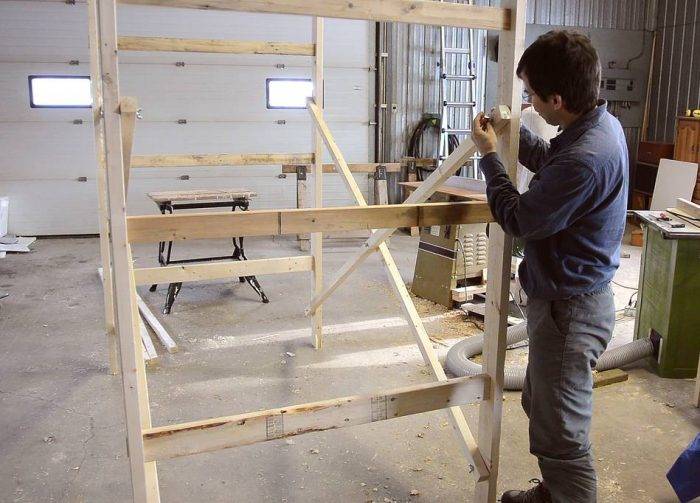

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры.
Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы.
Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами

На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной.
Укладка настила, набивка дополнительных поперечин вместо лестницы. Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Из дерева

Дерево – наиболее широко применяемый материал при самостоятельном изготовлении лесов. У него есть целый набор преимуществ:

  • Простота обработки. Работа с металлом требует определенных навыков в сварке, работе с профессиональным электроинструментом и т.д., которые есть не у всех. А работать с деревом гораздо проще и на любительском уровне с обработкой этого материала справится любой строитель.
  • Доступный инструментарий и крепеж. Работа требует самого распространенного набора: молоток, отвертка, шуруповерт, ножовка, дрель, саморезы, гвозди. Все это есть практически в любом хозяйстве, а если и придется что-то купить при подготовке к работе, затраты невелики.
  • Сравнительная дешевизна материала. Даже качественное дерево будет стоить меньше металлических труб. Выигрыш становится особенно заметным при возведении большой конструкции.
  • Возможность повторного использования. По окончании строительных работ деревянные леса можно разобрать, пустив пиломатериалы в работу. Металлические же стойки практически наверняка будут вечно пылиться в хозблоке или кладовке. Конечно, можно потом сдавать их в аренду, но возиться с этим делом пожелают не все.

Важно: при изготовлении лесов лучше использовать качественные древесные материалы. Во-первых, это повысит надежность конструкции

А во-вторых, позволит использовать материалы разобранных лесов в дальнейшем. А вот бросовую древесину, пусть и купленную по низкой цене, потом придется только выбросить.

Есть и некоторые недостатки. Главный из них – гораздо меньшая устойчивость деревянных конструкций к сборке-разборке. После двух-трех таких циклов останется только пустить доски на дрова. Металлические конструкции переносят разборку и последующую сборку гораздо лучше.

Поэтому деревянные конструкции — оптимальный выбор для тех, кто хочет провести постройку собственного дома и в дальнейшем не заниматься строительными работами. А вот тем, кто имеет в планах постройку нескольких объектов, мы рекомендуем остановить выбор на лесах из металла

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

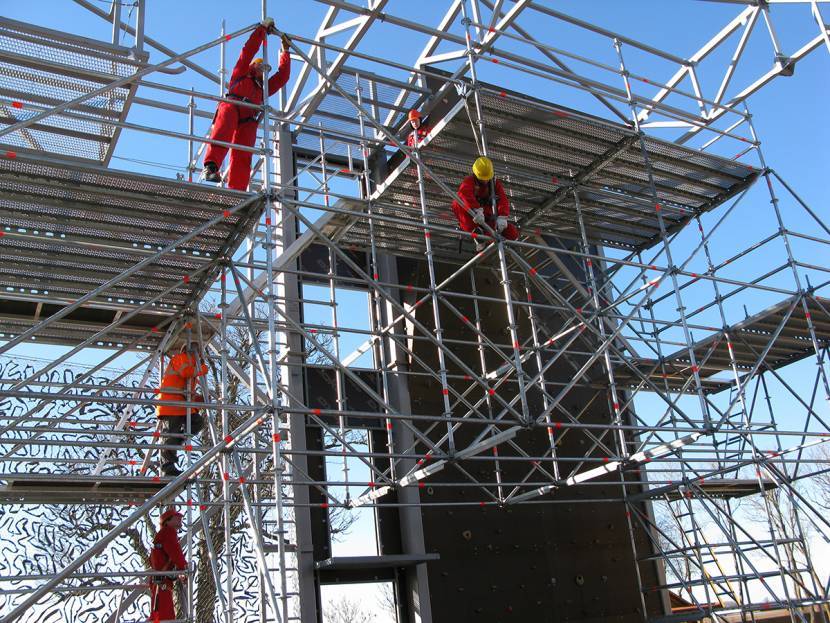

Монтаж профессиональных строительных лесовИсточник gridins.com

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

  • круглая труба диаметром 15 мм – основа будущих распорок;
  • профильная труба диаметром 30 мм – необходима для производства стоек;
  • профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
  • крепежные материалы для металла;
  • «болгарка» – ею шлифуют углы и пилят трубы;
  • дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

  • ширина между стойками не больше 3 м;
  • длина между стойками не больше 4 м;
  • высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Как сделать строительные леса своими руками?

Если есть материал, желание сэкономить, готовность пожертвовать временем, то самостоятельное изготовление вспомогательной конструкции — вполне разумное решение.

Рекомендации, материалы

Сначала надо определиться с размерами будущей модели. Для строительных лесов существуют общепринятые нормы.

  1. Высота деревянных строительных лесов не может быть более 6 м.
  2. Максимальное расстояние между вертикальными стойками должно составлять не более 2,5 м. Меньше — лучше.
  3. Ширина деревянного настила точно не оговаривается, однако оптимальное значение находится в пределах 800-1000 мм.

Последний параметр выбирают, исходя из того, сколько человек будет одновременно работать на лесах, какие инструменты и материалы планируется использовать

Не менее важно правильно распределить настилы. Первый из них обычно делают на расстоянии 500 мм от поверхности земли

Второй настил (третий и т. д.) находится в 1800-2000 мм от соседнего.

Для изготовления стоек используют деревянный брус (100х100 мм) или доски (50х100 мм). Рекомендуемая толщина для распорок — как минимум 30 мм, для элементов настила — 50 мм, для ребер жесткости — 25 мм. В роли перил, ограждений могут выступить тонкие доски. Последние необходимые элементы — гвозди. При создании любой конструкции требуется проверка на вертикальность и горизонтальность, поэтому присутствие уровня (отвеса) не желательно, а обязательно.

Сборка строительных лесов

Сборка строительных лесов происходит в такой последовательности:

  1. Сначала занимаются изготовлением самых крупных элементов конструкции — рам. Брус укладывают на горизонтальную поверхность. Чтобы гарантировать максимальную устойчивость опор, расстояние между нижней и верхней частью делают различным. Например — 2,6 м между верхними краями брусьев и 3 м — между нижними точками стоек.
  2. С внутренней (или наружной) стороны рамы крепят перекладины, которые станут местом монтажа настила. Такую же операцию проводят со второй парой брусьев. Потом обе заготовки соединяют укосами и поперечинами. Чем больше будет таких элементов, тем надежнее получится конструкция.
  3. При большой высоте строительных лесов (свыше 3 м) добавляют дополнительную страховку — укосины, один конец которых прибивают к верхней части стоек, а другой вкапывают в землю, дополнительно фиксируя кольями.

Последний этап — монтаж настила и установка ограждения. Несколько поперечных брусьев, прибитых к боковым сторонам лесов, могут заменить приставную лестницу. Для максимальной устойчивости конструкции концы опор рекомендуют заострить. Для удобства работы на твердом покрытии изделие оснащают роликами.

Если необходимо получить конструкции больших размеров, то секции изготавливают отдельно. Потом их соединяют, набивая широкие доски на опорные элементы. Чтобы предотвратить возможное раскалывание древесины, отверстия для гвоздей рекомендуют просверливать заранее.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы).

Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше.

Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения.

Для расстояния между опорами в 4 метра по длине лесов внизудостаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса.

Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех “монтажных этажей”, так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины.

Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

https://youtube.com/watch?v=VasoycTK0Bwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • biglesa.com.ua
  • sdelai-sam.pp.ua
  • greensector.ru
  • remoskop.ru

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Фото леса трубчатые

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Подмостки приставного типа

Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.

На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.

На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они  тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.

Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.

Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками.  Его  нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
