Муфельная печь своими руками: пошаговая фото инструкция по изготовлению печи для плавки

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Печь из фаянсового бочонка

Можно сделать и более крупную печь из фаянсового бочонка.

Этап первый. Сначала на дне бочонка алмазным сверлом проделывается небольшое отверстие для выпуска расширившегося воздуха.

Этап второй. Далее необходимо сделать под. Для этого на небольшом листе стали собирается «фундамент» из шамотного кирпича и соединяется металлическими уголками. Затем в верхней части бочонка проделываются канавки для спирали (не более трех-четырех) – в них и будет уложен нагревательный элемент необходимой мощности.

Этап третий. Остается лишь сделать внешнюю оболочку из оцинкованной стали. Она делается съемной, поскольку будет надеваться лишь после накрытия изделия муфелем (бочонком). Пространство между муфелем и внешней оболочкой засыпается асбестом.

Процедура обжига ничем не отличается от предыдущего варианта, но регулировка температуры осуществляется при помощи термопары. Стенки бочонка толстые, пока они засветятся (даже без внешней оболочки), керамическое изделие будет уже пережженным.

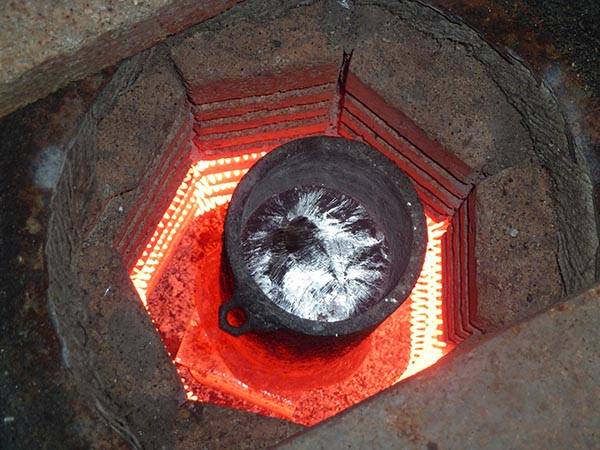

Муфельная печь для плавки алюминия своими руками

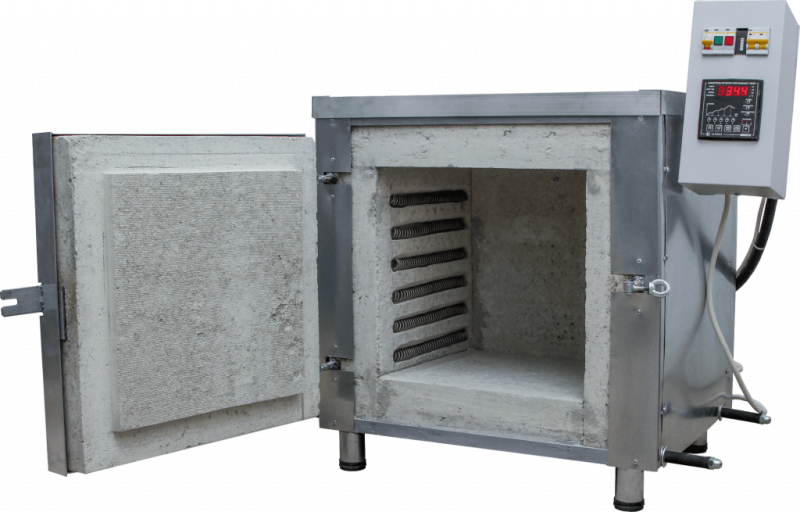

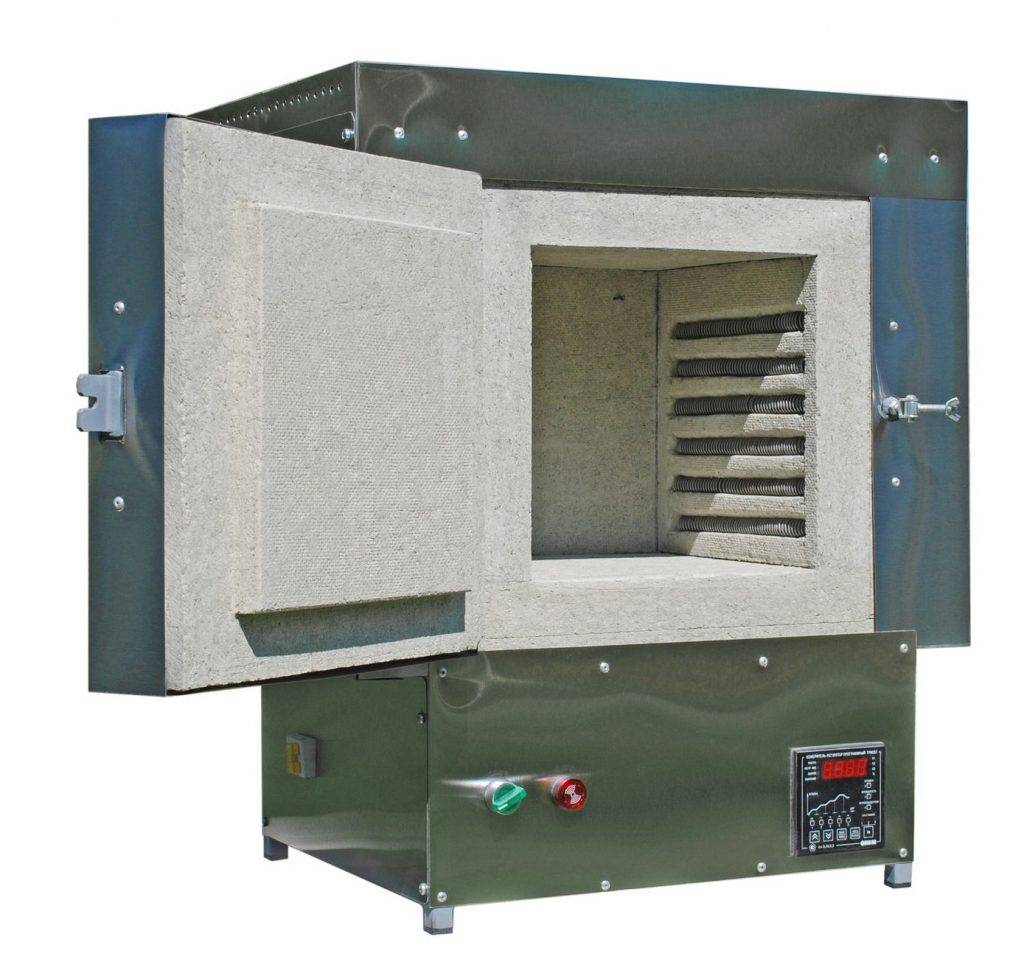

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях.

Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

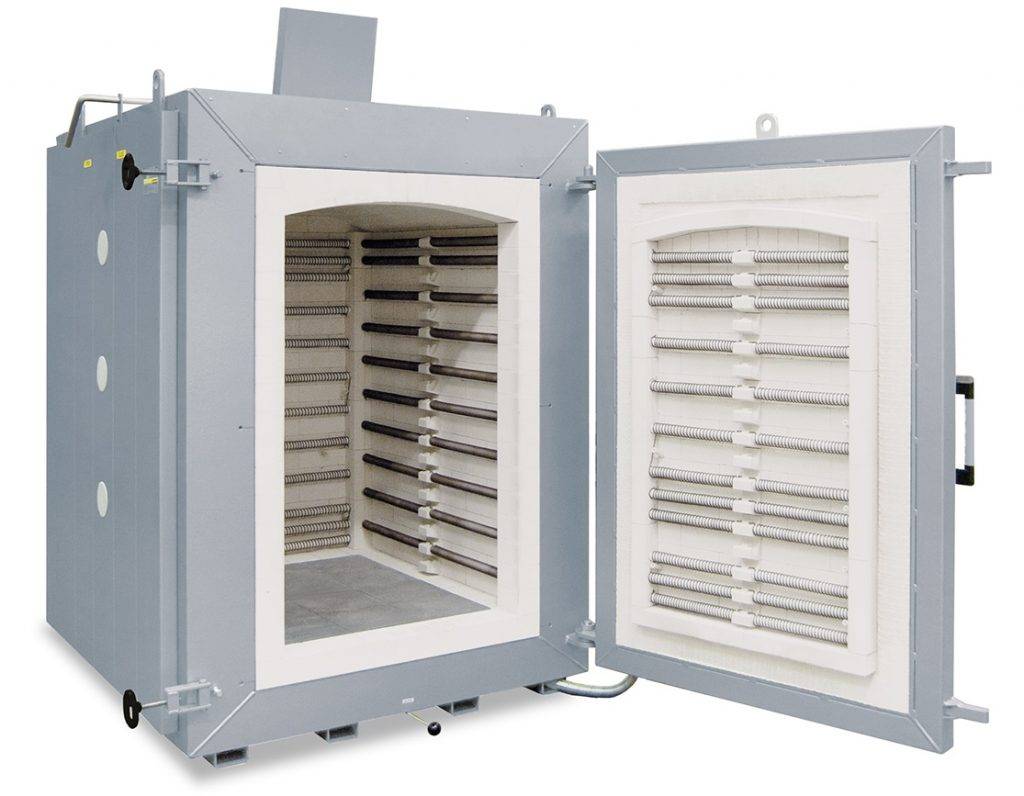

Виды муфельных печей. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи. Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента  можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи. Муфельная печь имеет такие составляющие, как нагревательная камера и специального  аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

  • 7 кирпичей;
  •  болгарка;
  •  проволока;
  • металлическое ведро;
  •  ненужный металлический кусок;
  • строительные защитные очки;
  •  молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

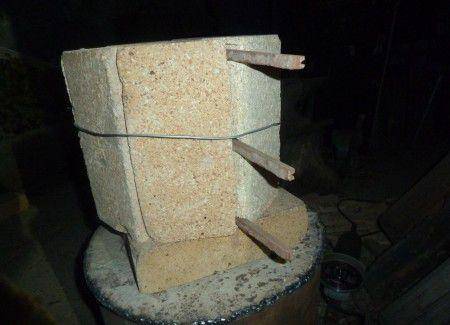

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться  широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4.  Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их  по длине окружности.

5.  Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о  личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяютнихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром.Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

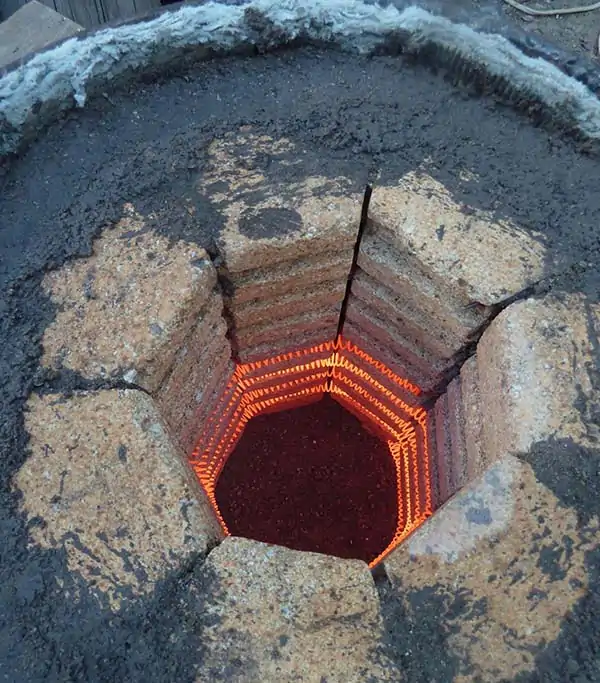

12. Аккуратно наматываем спираль  так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Дровяная печь для обжига керамики своими руками

Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

Материалы и инструменты

Предварительно заготавливаем необходимый материал и инструменты:

  • шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
  • старая 200 л бочка;
  • отрезки арматуры для изготовления решетки, на которую укладываем керамику;
  • шамотная глина и песок для замешивания раствора;
  • строительный уровень;
  • мастерок, кирочка и другой инструмент каменщика;
  • болгарка с кругами по камню и стали;
  • сварочный аппарат и средства защиты;
  • огнеупорный старый кирпич для изготовления фундамента.

Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

Инструкция по изготовлению

Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

До начала работы выбираем место для установки печи и ее эксплуатации:

Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка.
Выкладываем ровным слоем огнеупорный кирпич

Стараемся положить слой ровно, это важно для нормальной работы оборудования.

1

Ставим на болгарку диск по металлу и аккуратно отрезаем донышко бочки. Эта часть будет использоваться нами для изготовления крышки отсека с гончарными изделиями

Отрезая деталь, обязательно надеваем очки и держим болгарку так, чтобы не закусило диск.

2

3

4

Зачищаем заусеницы. Для этого лучше использовать зачистной диск или напильник.
Размечаем полость для закладки дров. Ее размеры выбираются произвольно. В нашем случае, размечаем и аккуратно вырезаем полость 300/400 мм. Рез начинаем от кромки бочки.

5

По габаритам нашей заготовки выкладываем ряд кирпичей для подставки.

6

7

Устанавливаем печь на основание и начинаем обкладывать внутреннюю полость кирпичами. Лучше использовать половинки кирпича. Кладем блоки плашмя, все пустоты заполняем раствором из шамотной глины и песка.

8

9

Заканчиваем обкладывать внутреннюю часть в полкирпича на расстоянии 150-200 мм выше края полости для закладки дров.
Выше начинаем крепить кирпичи стоя, получается кладка в четверть блока. Теперь используем ровный кирпич, заделываем все пустоты. Малейшая свободная полость приводит к потере тепла.
Уложив 1 слой, отмеряем арматуру, отрезаем и укладываем ее на полочку из кирпича нижней части. Расстояние между прутками 40-50 мм.

10

11

На решетку укладываем лист ЦСП или другого прочного огнестойкого материала (чтобы потом туда можно было ставить рабочий материал).
Кладем кирпич до верха бочки. Если остается небольшое расстояние до верха, заполняем его раствором глины и песка.

12

13

14

Закрываем печь очищенной от заусениц деталью от донышка. Для предотвращения потерь тепла, в процессе эксплуатации ее можно будет обмазывать глиной.

15

В верхней части печи ввариваем отрезок стальной трубы для соединения с дымоходом. Для него можно использовать сэндвич – трубы или простые стальные.

21

Простая печь для обжига керамики своими руками готова.

22

Дальнейшие действия

Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей.  После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

 Через 30 минутЧерез 45 минутЧерез 60 минутЧерез 90 минут
Наружная часть свода150260370370
Внутренняя часть свода315370370370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Что потребуется в работе

Наиболее удобной в эксплуатации является вертикальная конструкция. Для ее изготовления потребуется:

  • болгарка, круги по металлу;
  • кусачки;
  • сварочный аппарат;
  • нихромовая проволока, ø1 мм;
  • лист стали толщиной 2,5 мм;
  • базальтовая вата;
  • уголки;
  • кирпич шамотный;
  • силиконовый герметик;
  • огнестойкая смесь;
  • респиратор, пластиковые очки.

Основные элементы конструкции

  1. Корпус. Для него подойдет старая электропечка или духовка, которые можно дешево купить по газетным объявлениям. Удаляются все пластиковые составляющие, после чего корпус покрывается антикоррозийной смесью. Если не удается отыскать что-либо подходящее, то корпус можно сварить из листов стали толщиной 2,5 мм, дополнительно укрепив стыки металлическими уголками. Второй вариант предпочтительнее, т. к. позволяет сделать печь любого размера с учетом свободного места в мастерской.
  2. Нагревательный элемент является основным компонентом любой муфельной печи. Таким элементом должна стать спираль из нихромовой проволоки ø1 мм. Ее длина зависит от температуры, которую требуется достичь.
  1. Термоизоляция конструкции должна состоять из двух слоев. Для внутреннего слоя используется шамотный кирпич, выдерживающий соответствующую температуру. Для кладки подбирается огнестойкий клей. Кирпич обрезается болгаркой. Наружный слой выполняется из базальтовой ваты.

Изготовление корпуса

Из стального листа вырезается прямоугольник соответствующих размеров, сгибается в радиус, а шов заваривается посредством сварочного аппарата. Полученный цилиндр покрывается огнестойкой краской и как только она высохнет, к нему приваривается дно (круг, вырезанный из того же листа). Дно и стенки дополнительно укрепляются арматурой. Объем цилиндра должен просчитываться таким образом, чтобы в нем можно было поместить термоизоляцию.

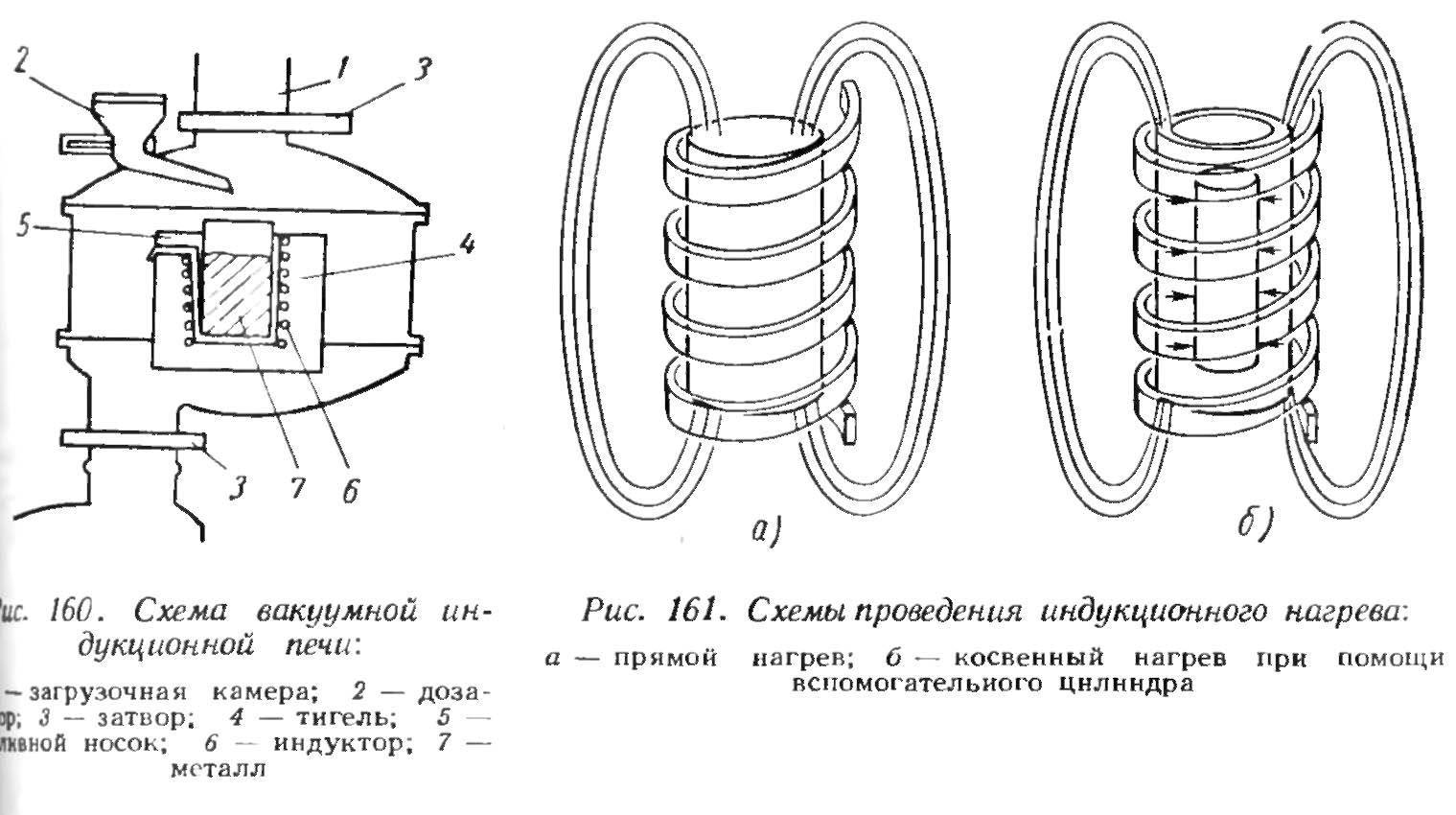

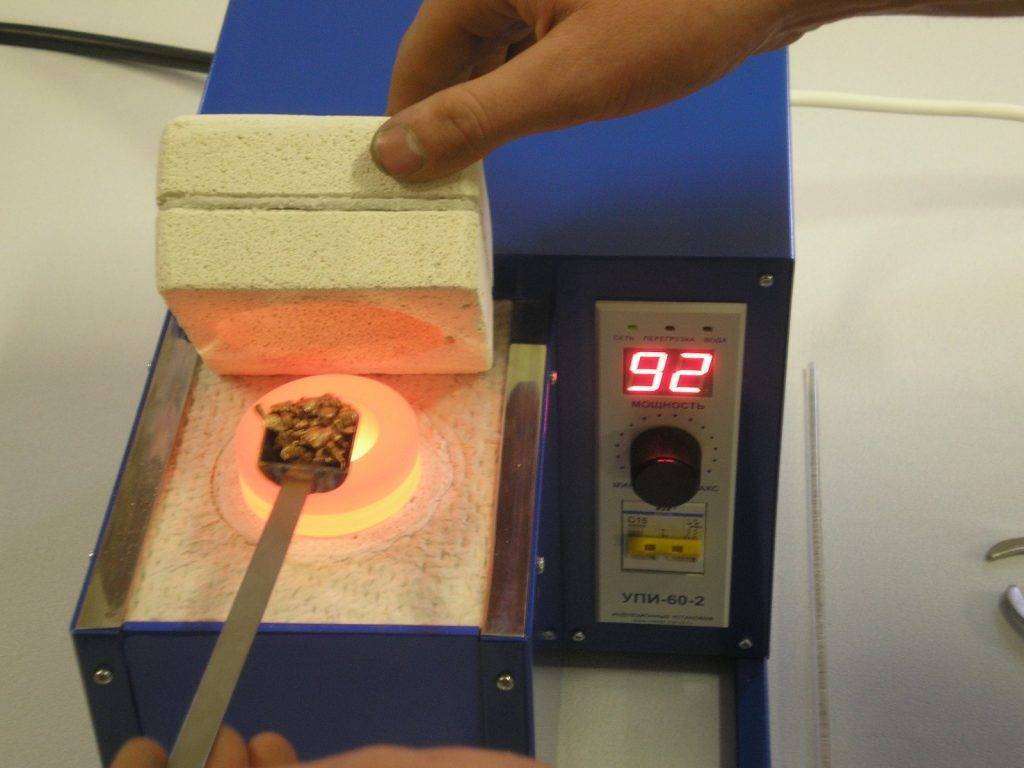

Индукционная муфельная печь своими руками

Муфельные печи – это конструкция, необходимая для творчества ювелиров, кузнецов, других мастеров, работающих с керамикой, с закалкой стали. Обычно индукционная муфельная печь для плавки дорогостоящая, но есть возможность сделать ее своими руками.

Необходимые материалы и инструменты

  • 6 шамотных кирпичей, огнеупорных.
  • Силикон термостойкий.
  • Болты и гайки.
  • Сталь не менее 2 мм.
  • Трубка небольшого диаметра, стальная.
  • Дрель.
  • Металлические кусачки.
  • Сверла различного диаметра.
  • Сварочные принадлежности.

Изготовление конструкции

  • Монтаж основной части. На внутренних сторонах шамотных кирпичей выпиливаем поперечные отверстия. Они служат для установки нагревательной спирали. Такие пазы увеличивают объем печи, то есть внутреннего пространства, с которым работать эффективнее. Кирпичи складываем и закрепляем в форме призмы. Ликвидируем щели.​
  • Изготовление стенок. Используемые материалы: кантал, фехраль, нихром. Устанавливать материалы можно совершенно любым способом, но лучше сложить их кругом. Так, не будет перепада температур, так негативно влияющих на процесс термической обработки.

Фото 2. Основная часть муфельной печи собирается из шамотных кирпичей, в которых выпиливаются отверстия.

  • Установление теплоизоляции. Эффективность зависит от степени удерживания температуры внутри конструкции. Сама теплоизоляция – это смесь, состоящая из 0,8 частей цемента и 0,2 частей перлита. Смесь между призмой и стенками должна настояться около 48 часов.
  • Изготовление дна. Создаем изогнутую заготовку для нижней части изделия, прикрепляем четыре маленьких кусочка стальной трубы – это ножки, на которые будет опираться печь. Внутрь изделия наливаем цементную смесь, после застывания прикладываем проволоку в виде сетки, для создания ровного и одномерного слоя. В конце наносим тальк.
  • Изготовление крышки. Одного размера с дном создаем заготовку, прикрепляем к нему ручки. Крышку заполняем раствором с цементом и перелитом.
  • Изготовление спирали. Нихромовую проволоку с сечением 0,1 см и прут из железа радиусом 3 мм. После снятия с прута проволоки получаем спираль. Витки не должны соприкасаться. Готовая спираль помещается в прорези, сделанные на первых этапах производства.

Фото 3. Спираль из нихромовой проволоки помещается в специальные прорези в огнеупорных кирпичах таким образом, чтобы витки не соприкасались.

Сборка и сушка печи. Собираем все элементы печи, устанавливаем их и просушиваем. Сушить изделие положено в хорошо продуваемом и вентилируемом месте. Применение нагревательных приборов в процессе сушки строго-настрого запрещено.

Внимание! В процессе создания необходимо с аптекарской точностью соблюдать все пропорции, указанные выше. Точно, скрупулезно, внимательно работать с каждым материалом, проверять его на наличие дефектов

Главная сложность – принципиальное выполнение инструкций.

Как правильно подключить муфельную печь к источнику энергии

При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:

  • терморегулятор;
  • большой клеммник из термостойкой пластмассы;
  • маленькие клеммники из термостойкого пластика для сращивания проводов;
  • контактор (пускатель электромагнитный);
  • электрический провод двужильный;
  • вилку электрическую;
  • стандартный кожух для электрощитка.

Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.

Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.

Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.

Монтаж блока

Монтаж блока проводится в следующем порядке.

  • Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
  • К проводу питания присоединяют вилку.
  • В щитке крепят терморегулятор, контактор и большой клеммник.
  • К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.

Электрическую муфельную печь обязательно заземляют.

Как сделать корпус

Вырезаете из листа прямоугольник нужного размера, загибается в цилиндр и заваривается шов. Далее из этого же листа вырезаете круг соответствующего диаметра и привариваете его к цилиндру. У вас получается подобие металлической бочки, стороны и дно которой стоит усилить арматурой и уголками.

Фото 6 Корпус печи из бочки

Корпус может быть и прямоугольным – форма никак не влияет на качество печи и эффективность разогрева. На видео вы посмотрите, как сделать прямоугольную муфельную печь своими руками из аналогичных материалов.

https://youtube.com/watch?v=wLyapECGaIM

Видео 1 Муфельная печь своими руками с описанием

Материал муфеля и несколько вопросов по расчетам.

Материал муфеля и несколько вопросов по расчетам.

1150 градусов с нихромом нереально. Максимум 900. Для повышения инерционности надо увеличивать массу муфеля, для повышения КПД — увеличивать толщину и уменьшать теплопроводность изоляции. Но на мой взгляд, чем меньше инерционность тем лучше. Возможностей больше, быстрое охлаждение иногда тоже нужно. А плавное охлаждение легко реализуется терморегулятором.

Вопрос зависимости мощности-температуры-объема поставлен несколько некорректно. Важен не объем как таковой, а площадь поверхности и свойства теплоизоляции. А мощность влияет на время нагрева и на достигаемую температуру, через площадь поверхности и свойства теплоизоляции. Если умудрится сделать почти идеальную теплоизоляцию, можно и 100 ваттами разогреть до высоких температур, правда, медленно.

Как материал муфеля можно попробовать огнеупорную глину, но здесь актуален вопрос механической прочности. Если глина будет слишком жирная или слишком тощая, результат получится отрицательный. И еще обжигать надо. В принципе можно обжечь при первом включении печки, но как намотать нихром не развалив муфель я себе не очень представляю.

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

  1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
  2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.
  3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

  4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

  5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

  • для первой ступени мощностей необходимо два контура спиралей включать последовательно;
  • вторая ступень подразумевает отдельное подключение нижней спирали;
  • третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

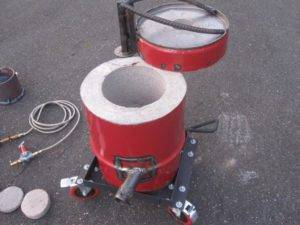

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

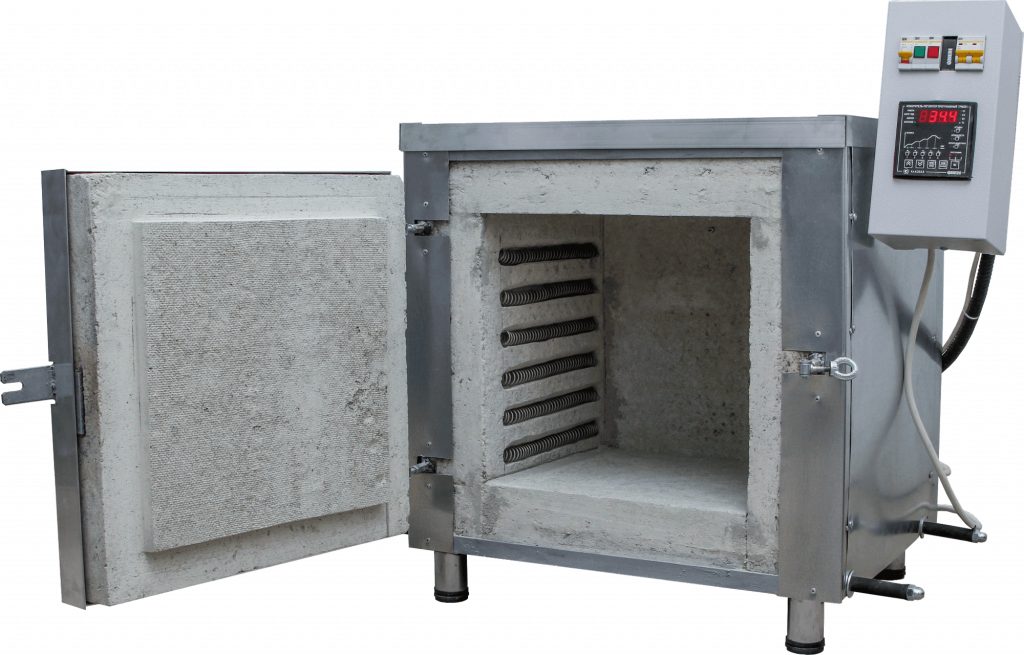

Для чего необходима муфельная печь

Муфельная печь используется:

  1. Для термообработки.

    В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

    Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.

  2. Для отжига (гомогенизация и нормализация).

    Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.

  3. Дисперсионное твердение (старение).

    После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.

  4. Для закалки материала.

    Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

  5. Для отпуска материала.

    Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.

  6. Для сжигания (озоление).

    Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

  7. Для высушивания.

    Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
