Стоимость выноса электросчётчика на столб зависит от нескольких условий:
- высота расположения;
- конфигурация и тип счётчика;
- материал опоры;
- метод крепления;
- наличие дополнительных услуг (прокладывание кабеля в трубах, активация автоматов, монтаж электрощитка и пр.)
Стоимость работ
| Наименование услуги | Цена |
| Установка трубостойки на 15 кВт | 17900 р. |
| Вынос электросчетчика до 7 кВт на столбы | 11200 р. |
| Вынос электросчетчика на трубостойку 5 метровую 5 кВт | 15900 р. |
| Установка трубостойки 6 метров на 15 кВт | 18900 р. |
| Установка трубостойки 7 метров на 15 кВт | 23900 р. |
| Увеличение мощности до 15 кВт | от 6000 р. |
Преимущества и недостатки
Основное преимущество отсутствие необходимости самостоятельно снимать и передавать показания
За счет применения приборов рассматриваемого класса удается добиться определенных преимуществ, проявляющихся в следующем:
- все разногласия и споры между поставщиком и потребителем энергии регулируются без особого труда,
- данные, сохраненные в электронной памяти системы, всегда могут быть представлены пользователю в документальном виде с распечаткой потребления по дням недели,
- допустимость использования различных тарифов оплаты,
- возможность снятия показаний с приборов, установленных, к примеру, в сдаваемой в аренду квартире.
При установке таких приборов допускается инсталлирование их в систему управления жилищем под названием «умный дом». Использование удаленного контроля повышает безопасность эксплуатации учетного оборудования, поскольку позволяет обойтись без непосредственного контакта с ним.
К недостаткам автоматических систем учета относят высокую стоимость, а также необходимость защищать (экранировать) линии связи от воздействия электромагнитных помех. Кроме того, при расположении на уличных столбах приходится принимать специальные меры защиты от атмосферных осадков.
Особенности применения
При рассмотрении особенностей дистанционных счетчиков отмечается, что в распоряжение энергетической компании предоставляются сведения, недоступные обычным приборам учета. Их применение характеризуется расширенным функционалом, позволяющим реализовать следующие возможности:
- представление информации в многотарифном формате;
- удаленное управление отдельными потребителями (с возможностью их коммутации);
- общение с клиентом путем обмена уведомлениями.
К этому добавляется возможность анализа предоставляемой информации, позволяющая повысить эффективность работы контрольного оборудования.
Особенности монтажа и подключения
Уличный счетчик в охраняемых зонах должен быть установлен на высоте 0,8-1,7 метра
Порядок установки эл счетчиков на столбе с пультом, например, определяется действующими стандартами. При организации и проведении этих мероприятий придерживаются следующих требований инструкции по монтажу:
- перед установкой электросчетчика на уличном столбе сначала определяются с конкретным местом его размещения,
- согласно ПУЭ располагать его допускается на определенном удалении от земли, в охраняемых зонах – на высоте порядка 0,8-1,7 метра,
- в открытых свободному доступу местах такие счетчики устанавливают на высоте 3 метра или более.
Последний вариант установки согласуется со службой учета, которая периодически проводит ревизию таких устройств.
Работы по монтажу уличного счетчика выполняются в следующей последовательности:
- Отключают вводную воздушную линию, что допускается делать только по согласованию с представителями «Энергосбыта».
- Переходят к подключению уличного электросчетчика. Предварительно перед ним обязательно устанавливается общий автоматический выключатель.
- Обустраивается заземление, обеспечивающее защиту линии и подключаемых к ней приборов в аварийной ситуации.
- К счетчику подключаются линейные автоматы, через которые производится разводка электропитания по помещениям частного дома.
Каждый из обозначенных этапов проводится с учетом рекомендаций и требований действующих нормативов.
Порядок выполнения работ
Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.
Первый шаг — подача заявления
Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.
В документах обязательно указаны:
- Тип устройства, количество фаз и тарифов.
- Устройство защиты ввода.
- Площадь поперечного сечения и длина проводки.
- Наименование панели (коробки).
Второй шаг — монтаж
Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.
Во время ручной установки прибора следует соблюдать следующие факторы:
- Монтаж нового оборудования проводится при отсутствии электричества в сети.
- Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
- Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
- Входная цепь включается в автомат защиты, затем к прибору.
- Металлические корпуса требуется заземлить.
- Выходная цепь подключается ко входному автомату.
- Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
- Перед включением электрической сети для потребления производится пробный запуск.
Третий шаг — заявление на пользование прибором
По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.
В заявление необходимо указать:
- Фамилию, имя и отчество заявителя.
- Номер договора.
- Адрес строения и контактный телефон лица.
- В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.
Четвертый шаг — составление акта осмотра и пломбирование прибора
Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.
Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.
Оплата электрической энергии начинается с момента составления акта, что указывается в документе.
Принцип устройства
Используют два вида счетчиков — электронные и индукционные. Для улицы используют первые, как более точные.
Электричество, расходуемое в доме, проходит через прибор, в котором сохраняются показания. Если оно установлено высоко, ручное снятие показаний может быть затруднено. В таких случаях используется одна из двух систем:
- Дублер — в доступном месте: на фасаде дома или у основания опоры ЛЭП устанавливают дисплей, отображающий показания.
- Автоматика — счетчик использует модем для передачи показаний в обслуживающую фирму через интернет.
Установка счетчика электроэнергии на столбе выполняется опытным электриком. Сотрудник компании обязан предоставить владельцу дома договор на подпись.
Обзор производителей и цен на некоторые модели
Модели электросчетчиков с дистанционным снятием показаний отличаются своей схемой и функциональными возможностями. Указанные различия хорошо видны при рассмотрении образцов, выпускаемых конкретными производителями учетного оборудования.
Счетчик NP523 относится многофункциональным интеллектуальным устройствам, входящим в состав АИИС КУЭ «Матрица». Предназначается для наружного монтажа, при котором прибор включают на вводе в дом через защитный автомат. Его стоимость – от 5 тысяч рублей.
К электронным изделиям относятся и электросчетчики Квант столбовые с пультом, широко применяемые как составляющие бытовых систем автоматизированного учета. Одна из входящих в серию моделей – ST2000-10 – позволяет измерять не только активную, но и реактивную составляющую электроэнергии в типовых трехфазных сетях, расходуемую в обоих направлениях. Его стоимость колеблется от 10 до 11 тысяч рублей. В этих приборах предусмотрен многотарифный режим снятия показаний.
Еще один образец такого оборудования – однофазный SPLIT-счетчик NP71E.2-1-5 стоимостью от 9 тысяч рублей. Эта модель представлена в уличном исполнении и навешивается в разрыв вводного кабеля рядом с отводящей опорой. Крепится счетчик непосредственно на провод СИП, что существенно снижает затраты на монтаж обслуживающего данную линию оборудования.
Сен 10, 2019
голос
Рейтинг статьи
Разновидности автоматизированных приборов и систем учета электроэнергии
Электросчетчик с пультом
При рассмотрении этого вопроса удается выяснить, какие виды счетчиков устанавливают на столбах, а какие – нет, а также ознакомиться с существующими разновидностями приборов. Один из вариантов таких устройств – электросчетчик на столбе с пультом, позволяющим управлять режимами работы, снимать показания и выводить их на встроенный дисплей. Радиус действия дистанционной связи очень невелик и составляет не более десятка метров.
Другое исполнение этого прибора предполагает передачу сведений на диспетчерский пульт непосредственно по силовому кабелю питания (не через Интернет). Этот способ допускается применять и при установке электросчетчика внутри квартиры или частного дома. В некоторых образцах приборов для дистанционного снятия показаний предусмотрен вариант «переброски» информации по радиоканалу, действующему на значительные расстояния. Если же ее требуется передать на небольшие дистанции, применяются типовые инфракрасные линии связи (IRDA).
Давайте разбираться, что правда, а что домыслы
Итак, для начала пройдемся по завышенным показателям при замене счетчиков. Так вот первой и основной причиной почему новый счетчик накручивает гораздо больше киловатт, чем старый (древний) – это разность классов точности.
Чем выше класс точности, тем чувствительней прибор учета, а это значит, что если ранее старый счетчик не учитывал, например, одну светодиодную лампочку, горящую в прихожей, то теперь даже ток зарядного устройства телефона, находящегося в дежурном режиме, будет учитываться.
А теперь просто мысленно подсчитайте, сколько гаджетов у вас включено в сеть и понемногу потребляет энергию в режиме ожидания.
Так вот поэтому новый прибор учета и может накручивать до 50% больше, чем крутил старый прибор учета.
Место уличной установки
В частном секторе электрические счетчики ставят на столбах ЛЭП или строениях.
Смонтированный вне помещения, прибор должен подходить под следующие требования:
- Расстояние от места крепления до модуля ввода не превышает 25000 мм.
- Самое низкое ответвление находится на высоте не менее 6000 мм в местах движения автотранспорта и 3500 мм в местах движения пешеходов.
- Точка крепления проводов к строению должна находится на высоте не менее 2750 мм, вне зависимости от прочих факторов.
Установка допускается только при наличии соответствующей документации от поставщика электроэнергии. Процесс производит лицензированный сотрудник компании.
Здание подключают проводкой, которая может быть проведена под или над землей. Обязательно соблюдение ПУЭ и ГОСТ.
При монтаже счетчика на фасад строения необходимо соблюдать аналогичные правила.
Сотрудники некоторых фирм монтируют счетчик в недоступном для пользователя месте. Для защиты от вандалов — стандартный ответ на вопрос «почему прибор ставится высоко?»
Отказ от размещения счетчика вне помещения
Владельцы частных домов могут предоставлять обслуживающей компании доступ к счетчику в помещении. В подобном случае установка на улице не имеет смысла.
Если электрики настаивают на обратном, владелец может указать место установки, отличное от предложенного. Обязательно соблюдение ПУЭ, на которые делается акцент. Установка прибора учета расхода электроэнергии допускается только с письменного согласия хозяина участка. Подписанными должны быть два документа: согласие на установку и акт определения места монтажа. Для проверки законности желательно присутствие незаинтересованного юридического лица.
Поставщик электроэнергии не имеет права нарушать или принуждать физическое лицо к нарушению закона. При возникновении любых неправомерных действий следует обращаться в прокуратуру.
https://youtube.com/watch?v=G_209-2YWhw
Принцип работы электросчетчиков с дистанционным снятием показаний
Функционал автоматизированных систем передачи данных включает:
- Сбор информации.
- Передачу данных поставщику.
- Анализ и хранение сведений.
Сбор данных осуществляется специальными устройствами, замеряющими параметры системы. К числу таких приборов относят датчики, подключение которых к автоматизированной системе осуществляется посредством цифровых или аналоговых преобразователей либо специального разъема.
Полученный цифровой или аналоговый сигнал передается микроконтроллерами между интерфейсными линиями. Это требуется для сбора данных ПК либо контроллером. Сервер, персональный компьютер или контроллер подключаются к процессу на последнем этапе и отвечают за сбор, обработку и хранение данных. Выполнение подобных функций возможно только при наличии программного обеспечения.
Защита от хищений и неправильного подключения
Как я уже говорил, счетчик проверяет ток в нейтрали, и если он отличается от тока фазы (то есть, диференциальной ток превышает установленный порог), счетчик отключает нагрузку. Наличие дифференциального тока означает, что умышленно или неумышленно учет производится некорректно. Причем, это может быть как в пользу абонента, так и в убыток ему. Если такое событие наступает, то счетчик может подать сигнал по каналу связи, и/или отключить абонента. Все эти события программируются в конфигураторе (программе настройки).
Кроме того, имеется защита от:
- воздействия магнита,
- превышения температуры (порог менее 85°С), независимо от функции отключения при превышении 85°С,
- вскрытия клеммной крышки,
- вскрытия корпуса.
Против вскрытия корпуса есть электронная пломба (микропереключатель) внутри, а также две физические пломбы с двух сторон корпуса:
Электронные пломбы вскрытия клеммной крышки и корпуса работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факт и время нарушения электронных пломб фиксируются в журнале событий.
Виды и типы приборов
Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.
Индукционные и электронные

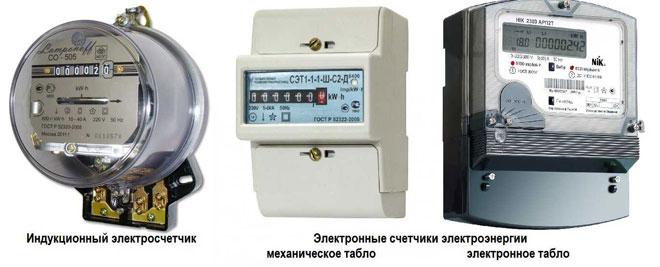

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.
Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.
Однотарифные и многотарифные
Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.
Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.
По количеству фаз — однофазные и трехфазные
Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.
Нормативно-техническая документация по счетчикам электроэнергии
Есть много нормативных и технических документов, устанавливающих требования к счетчикам электрической энергии.
Но основных – два:
- ГОСТ 31818.11-2012 “Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии”;
- ГОСТ 31819.21-2012 “Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2”.
Менее важные, но тоже достойные упоминания ГОСТы:
- ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения;
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
- ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
- ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;
- ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;
- ТУ 4228-005-51648151-2015 Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07. Технические условия.
Есть также два основных нормативно-правовых документа, в которых даются правила установки и оформления интеллектуальных приборов учета. Прежде всего, это Федеральный закон №35-ФЗ “Об электроэнергетике” от 26 марта 2003 г., в который внесены изменения и дополнения Федеральным законом №522-ФЗ от 27 декабря 2018 г.
Закон №522 называется “О внесении изменений в отдельные законодательные акты Российской Федерации в связи с развитием систем учета электрической энергии” и вносит изменения не только в закон №35 “Об электроэнергетике”, но и в другие законы, в которых так или иначе затронута тема учета электроэнергии: в Жилищный и Градостроительный кодексы и в закон №261-ФЗ “Об энергосбережении”.
Если очень коротко, в этом законе определяется, что “интеллектуальный счетчик” – это счетчик, который может передавать показания дистанционно. Также говорится от поэтапном внедрении интеллектуальных приборов учета электроэнергии. 1 января 2023 начался завершающий этап – все счетчики теперь должны быть интеллектуальными.
Второй важный правовой документ – Постановление Правительства РФ от 19 июня 2020 г. N 890 “О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)”. Там подробно сказано, какими функциями должен обладать умный счетчик.
О правовых вопросах установки счетчиков я подробно писал в статье Установка умных счётчиков: что изменилось в 2022 году.
Умные счетчики. Что изменилось в 2022 году
СамЭлектрик.ру18 июля 2022
Поэтому далее – только о технических вопросах.
Устройство счетчика МИР С-05
Внешний вид я показал выше, теперь смотрим, что под капотом. Точнее, под клеммной крышкой.
Расположение основных элементов:
- Ухо для пломбировки сетевой или метрологической организацией (если нужно).
- Байпас реле, которое коммутирует фазный полюс. Если этот выключатель выключен, то реле может выключать счетчик. Реле может срабатывать от множества факторов, которые программируются через программу-конфигуратор. Например, через лимитеры – когда превышена температура, или мощность, или количество энергии, или значение дифференциального тока (да, этот термин актуален не только для УЗО). Самое замечательное, что это реле может быть выключено потребителем или снабжающей организацией дистанционно.
- Место для установки SIM-карты и индикатор GSM для индикации состояния сети.
- “СТ”. Самый интересный индикатор. Если он горит, то в счетчик было вмешательство – либо снята клеммная крышка (эту опцию можно отключить в конфигураторе), либо было воздействие магнитом, либо был вскрыт корпус (нарушена электронная пломба). Выключить “СТ” можно только в конфигураторе, имея соответствующий уровень доступа.
- “A/R” – индикатор, который мигает в соответствии с постоянной счетчика – 500 имп/(кВт·ч) для активной энергии. Может быть использован для индикации потребления активной или реактивной энергии. Хорошо, что в режиме поверки индикатор мигает с частотой в 100 раз выше. Я к тому, что проверить правильность учета с эталонной нагрузкой можно довольно быстро. А не так, как я однажды потратил на дисковый счетчик более часа, чтобы посчитать обороты.
- Оптический порт. Работает только при снятой клеммной крышке, не смотря на её прозрачность.
- Держатель батареи, вынимается мощным пинцетом либо тонкогубцами.
Для передачи по GSM каналу используется специальная SIM карта (впрочем, подойдет обычная, но она может сбоить из-за перепадов температуры и влажности). Она вставляется в слот:
Как отключается счетчик на столбе с помощью пульта
РИМ на столбе как обмануть остановить Nik_Al 04/04/2015 12:58 sashko65 писал: Наступила хорошая жизнь,ел.енергия пошла по большим тарифам.Вот решил поднять такую темку по поводу счетчика .Ну что-ж. можно только приветствовать — у вас началась европейская жизнь И воровать.
нехорошо! Привыкай жить по европейским ценностям рембыттехник 04/04/2015 13:06 sashko65, набери в поисковике-как обмануть Чубайса,там интересная схемка была,принцип работы-фазовый сдвиг.
Увидела только сегодня, что на столбе напротив дома стоит подозрительная коробочка. На высоте осветительного фонаря. Поговорила с соседкой-оказывается не так давно (а я только заметила!) электрики установили счетчики на столбах, до ввода в дом.
Я так понимаю- для контроля потребления энергии, что бы не воровали. Сама знаю нескольких, у которых дома хоть 1 розетка, но мимо счетчика.
Так вот… Вышла на улицу, прошлась с задранной головой вдоль столбов и вот что выяснила: Установлены только к домам где 1 хозяин и 1 счетчик внутри. Если дом на 2 хозяев, таких штуковин на подводке я не увидела.
У меня как раз 2 вариант- есть соседи.
Но у нас отдельный счетчик и подключение к гаражу-3 фазное.
К нашему гаражу на подводке (СИП) установлена другая коробочка. которую я из окна и разглядела-она больше размерами. Соседка. Планируется введение социальной нормы энергопотребления.
Придётся платить больше, или отказываться от привычного комфорта.
Ни первое, ни второе не улучшит качества жизни. А «отматывать» назад обыкновенный счётчик не каждый хочет и умеет.
Когда счетчик стоявший на опоре, реально будет завышать показания
Итак, прибор учета будет больше крутить только в том случае, если будет совпадать несколько условий, а именно:
1. У вас установлен счетчик с двумя трансформаторами, а это значит, что учет потребленной энергии осуществляется по фазному и нулевому проводнику.
2. Если у вас прибор учета ранее был установлен в распределительном щите, где было выполнено повторное заземление нуля (согласно распространенной в России системы заземления TN-C-S).
3. Ваша сбытовая организация отказывается выполнять расщепление PEN – проводника на рабочий нуль (N) и на защитный проводник (PE) в новом щите, а требует, чтобы нулевой провод сразу заходил в счетчик.
Так вот в таком случае однофазные счетчики с двумя трансформаторами будут учитывать токи, протекающие через нулевой зажим из общего PEN в ваш контур заземления.
Для того, чтобы этого избежать есть два варианта:
- Выполнить переподключение прибора учета согласно паспортной схеме, чтобы он не учитывал ток в нуле;
- Отключить заземление нуля сразу после счетчика. Сразу скажу, что такой вариант крайне нежелателен, но в особых случаях имеет право на жизнь;
- Так же, конечно, можно поставить прибор учета с одним трансформатором, но так как с сентября 2020 года приобретение и установка счетчиков будет обязанностью сбытовых организаций, считаю этот вариант более неактуальным.
Счетчики на столбах-вопросы
Сразу оговорюсь-фотки не мои, с инета, но для примера сойдут.

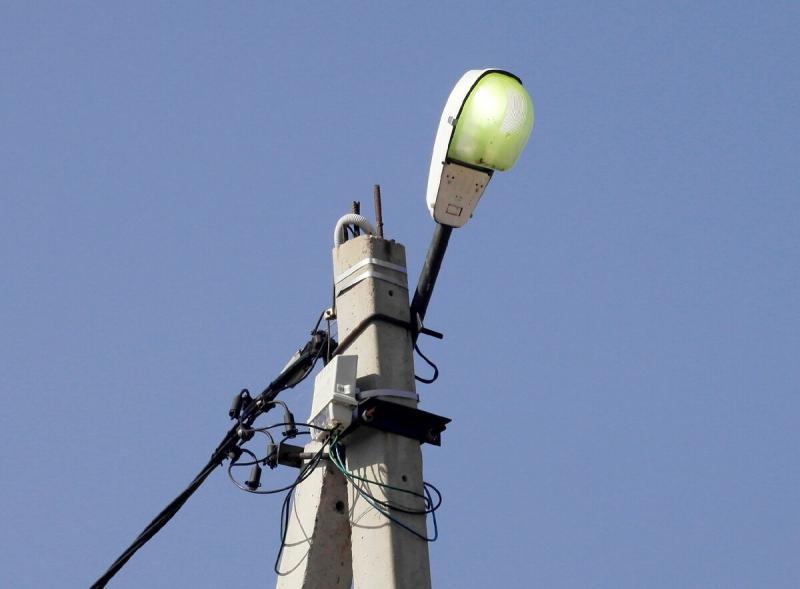

Увидела только сегодня, что на столбе напротив дома стоит подозрительная коробочка. На высоте осветительного фонаря.
Поговорила с соседкой-оказывается не так давно (а я только заметила!) электрики установили счетчики на столбах, до ввода в дом.
Я так понимаю- для контроля потребления энергии, что бы не воровали.

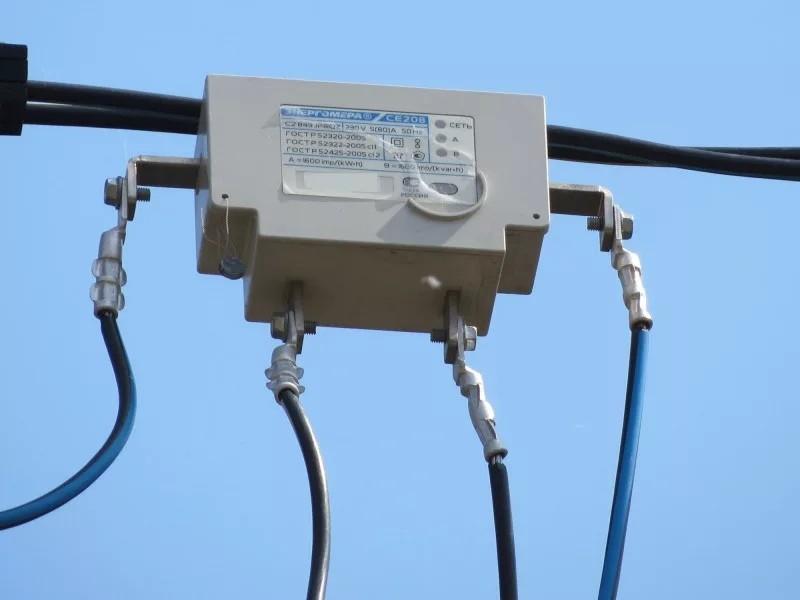

В характеристиках этого счетчика заявлено.
что они ведут Учет активной электроэнергии при превышении лимита установленной мощности; Возможность установки различных величин лимита мощности нагрузки, по которому будет вестись учет при превышении лимита при работе АИИС КУЭ. Значит возможен такой вариант, когда будет превышение по мощности и мне отрубят электричество? В автоматическом режиме. Или то же самое произойдет при каком то КЗ в доме.
4. Волшебное слово АИИСКУЭ Вот что бы было более понятно нужно глянуть в суть этой системы. Вот. И такое становится возможным только при АСКУЭ. И посему — все мои тезисы-вопросы адресованы знающим людям, возможно кто то из ТЭК или как там они сейчас называются, дадут развернутый ответ на мои вопросы.
Хочу что бы меня грамотно разубедили, а не отписками и общими словами И еще — пока никаких договоров ни с кем не подписывали и не заключали — просто приехали-повесили-уехали. Там же всё пломбируется, заполняются и подписываются акты (приёмки-передачи, разграничения балансовой ответственности).
