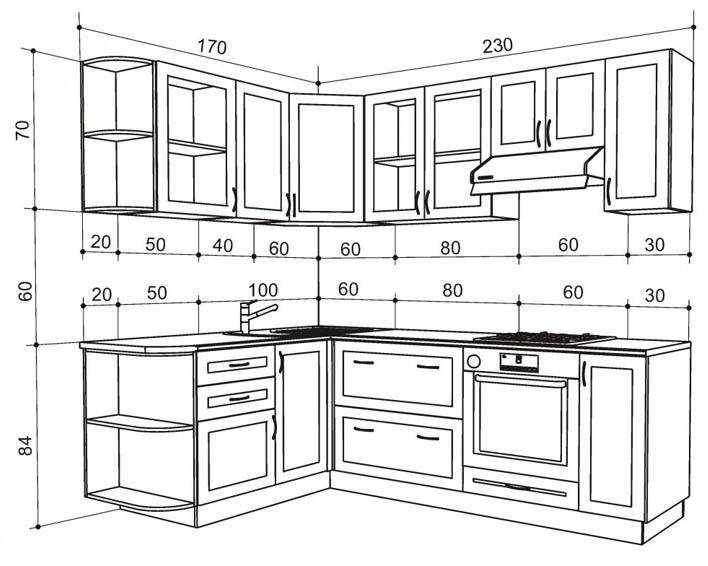

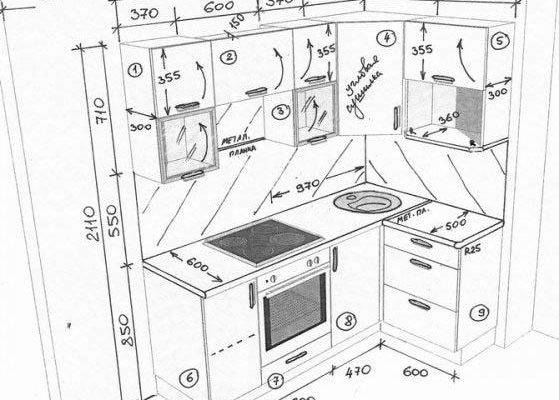

Чертеж кухни с размерами: как нарисовать его и сделать кухню самому?

Кому пригодятся программы для разработки проектов

Растущая потребность людей в повышении уровня комфорта диктует рынку новые способы ее удовлетворения. Таким образом, все большую популярность приобретают программы для проектирования кухни, которые применяются для самых различных целей.

Владельцам квартир, домов и офисов становится проще принять решение о расположении мебели, а также составить ориентировочное понятие о стоимости будущей кухни. Владение навыками работы с такими утилитами, как программа для проектирования кухонь Ikea или Sweet Home 3D, даже на начальном уровне помогает им ориентироваться в процессе изготовления и размещения мебели. Эти знания существенно облегчают общение с представителями магазинов и салонов, а также позволяют проконтролировать качество выполненной ими работы.
Дизайнерам и работникам мебельных салонов становится доступно быстрое построение чертежей, просчет стоимости и визуализация проекта в присутствии клиента. Простота некоторых программ позволяет оперативно вносить конструктивные изменения в чертеж, что способствует повышению интереса клиентов к работе дизайнера и их активному вовлечению в творческий процесс.

Использование программ также облегчает процесс изготовления кухонной мебели. В частности, это касается разработчиков дизайнерских проектов и производителей кухонь на заказ. Электронные программы применяются ими для определения реальных пропорций будущей мебели, построения высокоточных чертежей, рационального распределения расходных материалов, а также для выяснения возможности воплощения авторских разработок на практике.

Правила размещения техники

Распланировать расположение бытовой техники не менее важно, чем продумать дизайнерские нюансы, выбрать тип мебели. Практика показывает, что под каждый прибор существует только одно идеально подходящее место

Выделяют «мокрый» и «горячий» участки.

Во влажную зону ставят следующие приборы:

посудомоечная машина;
мойка;
холодильник;
при необходимости стиральная машина и отдельная морозильная камера.

Горячий сегмент кухни содержит плиты, варочные поверхности, духовки и другие нагревательные аппараты. Решающее значение имеет выбор места для холодильника. Так как по кухне нужно перемещаться свободно, его ставят на углах либо у входа. Нельзя забывать про чувствительность холодильной техники к нагреванию. Речь идет не только об удалении от батарей, сушилок, кухонных плит. Даже на значительном расстоянии от источников тепла холодильник будет перегреваться просто от солнечных лучей, если поставить его неправильно.

Плиты (даже электрические, а уж газовые особенно) остро нуждаются в вытяжке. Дистанция между нею и кухонными приборами подбирается тщательно. Слишком большой разрыв уменьшает эффективность работы. Если же расстояние очень мало, то это и неудобно, и грозит пожаром. Если есть острая нужда, разрешается приподнять вытяжку, но опускать ее нельзя.

При выборе места для плиты учитывают одновременно соображения удобства и безопасности. Как до окна, так и до двери (или просто проема) должно быть не менее 0,5 м. Попытки сократить это расстояние часто провоцируют затухание огня. И что гораздо хуже, может случиться пожар. Газовые плиты нужно ставить только в непосредственной близости от разводящего трубопровода.

Еще одно требование – легкость доступа к крану, блокирующему поток газа. Когда решено использовать электрическую плиту, необходимо будет предусмотреть мощные (большого сечения) провода. Отдельный духовой шкаф советуют ставить над столешницей. Такое расположение упрощает работу, облегчает сухую и влажную очистку и обеспечивает защиту от детей.

Место установки розеток

Когда электрически розетки правильно расположены в любой комнате, гостиной или кухне, становится уютнее. Сегодня в наших квартирах очень много самой разной бытовой техники, поэтому если заранее не спланировать установку розеток, в помещении появится большое количество удлинителей.

Кухня всегда требует большую подачу электричества, так как на её площади располагается почти вся бытовая техника.

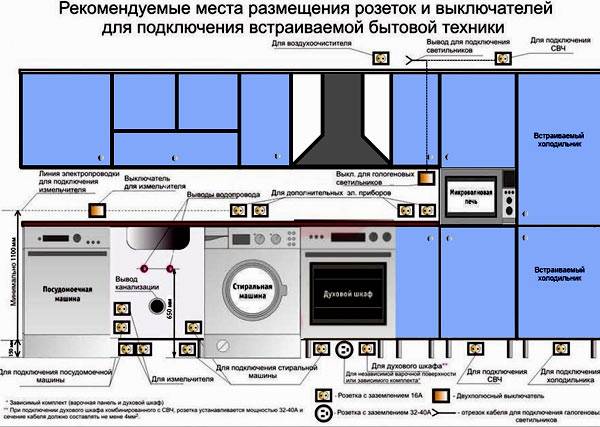

Схема установки розеток на кухне

К великому сожалению, когда планируется эргономичный дизайн угловой кухни, игнорируется разработка плана по установке розеток.

Как результат, возникают большие сложности, когда требуется подключить какой-либо прибор. Чтобы такого не происходило, нужно составить план, на котором указать точное расположение техники.

Когда используется встроенная бытовая техника, допускается установка розеток сзади стенок мебели. В этом случае высота установки от плоскости пола не должна превышать 60 см. Чтобы к розетке имелся свободный доступ, в стенках кухонной мебели прорезаются специальные отверстия. По технике безопасности, розетки для встроенной бытовой техники должны располагаться на расстоянии менее одного метра от аппарата.

Вытяжка считается стационарной техникой, поэтому для неё монтаж розетки делается выше кухонной мебели примерно на пять сантиметров. Когда устанавливаются розетки, обязательно учитывается местонахождение вентиляционного гофроотвода. Доступ к электросети должен быть свободным, гофроотвод не должен этому препятствовать.

С чего начать

Это самое сложное во всем деле – многие не знают, с чего надо начинать, если появилась задумка сделать кухню своими руками.

В первую очередь необходимо продумать общую концепцию кухни – а именно, всего помещения. Какая предполагается бытовая техника на кухне? Где будет стоят холодильник, плита, предполагается ли посудомоечная и стиральная машины? Где будет размещаться обеденный стол? Будет ли подоконник включен в общую столешницу? Как предполагается размещать кухонные шкафы, где будет проходить рабочая зона?

Очень хорошее решение – разработать форму и планировку кухни, а фасады купить уже готовые

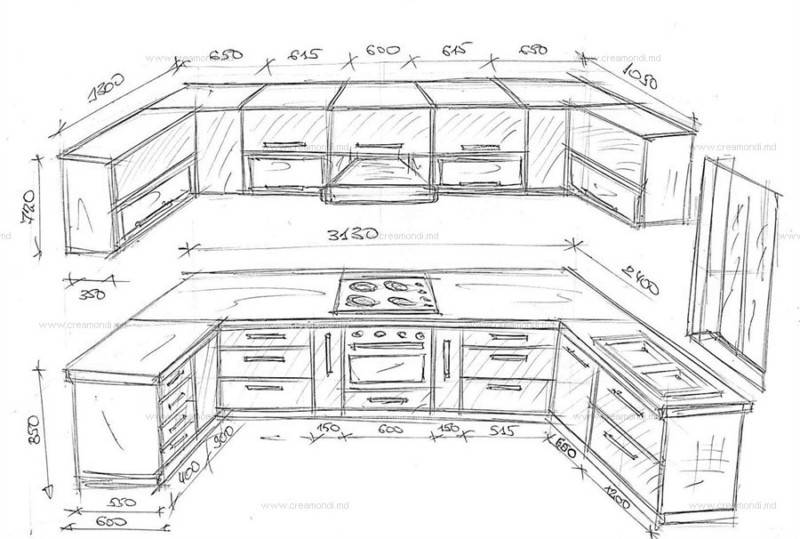

Продумав все эти вопросы, надо набросать эскиз будущей кухни. Лучше всего, чтобы эскиз был достаточно подробный. Затем, когда имеется этот предварительный эскиз, можно попробовать сделать его на компьютере.

После того, как дизайн кухни продуман до мелочей и расстановка предметов ясна, можно сделать чертеж самого гарнитура для кухни. Здесь тоже лучше всего постараться сделать 3D макет на компьютере.

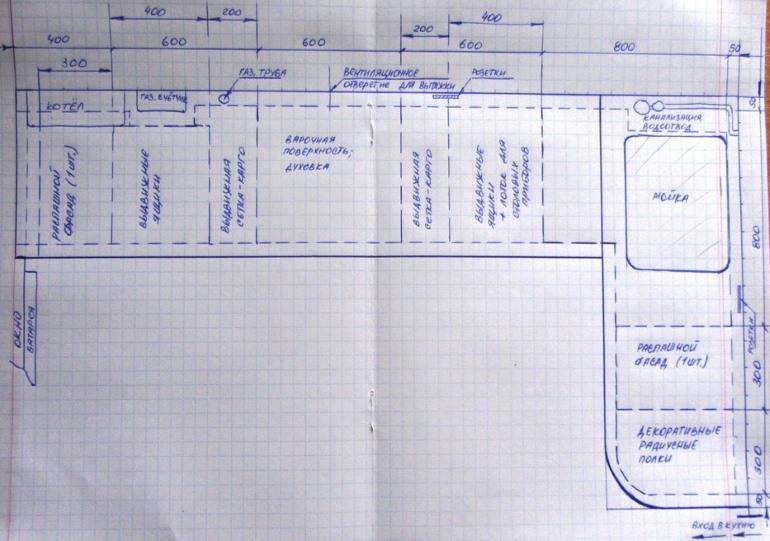

Чертежи кухни надо сделать от руки или в графическом редакторе типа Coral или Фотошоп. Затем их распечатать и уже по ним работать: выкраивать детали и собирать своими руками гарнитур.

Преимущества самодельного чертежа

К очевидным плюсам самодельного чертежа кухни относят следующие аспекты:

Возможность учета всех факторов (размеры помещения, расположение оконных проемов, материал для изготовления гарнитура). Качественно составленные чертежи позволяют провести оптимальную планировку даже в самых миниатюрных и нестандартных помещениях, например, кухня размером 2 метра. В практической работе мастеру помогает знание расположения линий коммуникаций и предполагаемые изменения в этих линиях.

Возможность самостоятельно моделировать будущий интерьер кухонной и столовой зоны, планы перепланировки, совмещения и зонирования помещений.

На практике при подготовке плана в домашних условиях исключаются расходы на услуги специалиста. Освободившиеся средства можно потратить на материалы для внутренней отделки или декоративное оформление помещения.

В процессе создания чертежа кухни с размерами мастер сам контролирует качество проекта, схематического изображения деталей и особенностей на рисунке.

Как сделать кухонный гарнитур своими руками?

Невозможно собрать качественный кухонный гарнитур своими руками без предварительно составленного проекта. Для этого вам потребуются специальные измерительные инструменты:

линейка;
рулетка;
карандаш.

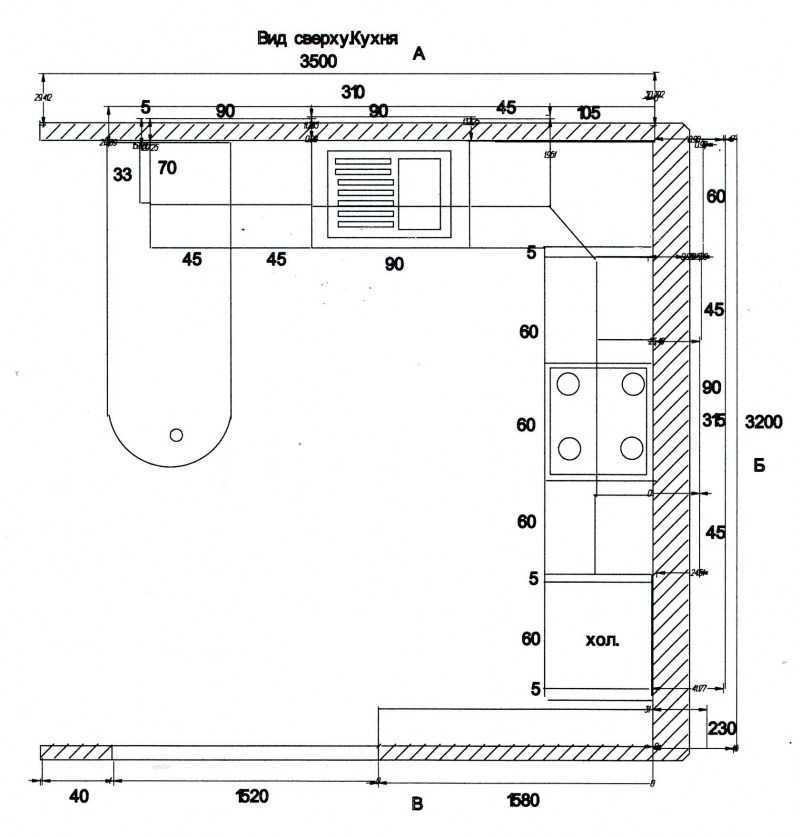

Составление чертежа

Сперва вам необходимо измерить поверхности помещения — высоту потолка, длину каждой стены, не забыв о расположении труб, коммуникаций и газовых приборов, а затем все это изобразить на листе бумаги.

Получив необходимые данные, необязательно составлять чертеж вручную. Можно воспользоваться любой программой по проектированию и дизайну. Достаточно простым и понятным интуитивным интерфейсом обладает приложение PRO100. Оно очень популярно у многих проектировщиков корпусной мебели.

Имея его на своем компьютере, вам будет легко составить собственный проект кухонного гарнитура. Для этого вам необходимо занести в программу параметры помещения, не забыв указать размеры и расположение оконных и дверных проемов. Эта программа достаточно функциональная — в ней имеется множество разных возможностей, в том числе и готовые эскизы кухонной мебели. Поэтому вам достаточно изменить параметры проекта и месторасположение предметов интерьера

Очень полезными являются библиотеки предметов интерьера, которые помогут вам составить проект вашей кухни, приняв во внимание и желаемый цвет фасадов

Из особенностей этой программы стоит отметить то, что после выбора вами определенного элемента вы можете уточнить его размеры, которые будут представлены на отдельном чертеже. Эти сведения вам могут пригодиться, если вы собираетесь заказывать раскрой материала.

Когда вы будете разрабатывать индивидуальный проект гарнитура, советуем принять во внимание правила расстановки предметов. Не рекомендуется ставить холодильник рядом с кухонной плитой

Это касается и любого отопительного устройства, например, газовой колонки, которая должна находиться как можно дальше от вытяжки. Иначе вы, сами того не подозревая, добьетесь неприятного эффекта, именуемого противотягой

Не рекомендуется ставить холодильник рядом с кухонной плитой. Это касается и любого отопительного устройства, например, газовой колонки, которая должна находиться как можно дальше от вытяжки. Иначе вы, сами того не подозревая, добьетесь неприятного эффекта, именуемого противотягой.

После того как ваш проект будет готов, можете идти покупать все необходимые для изготовления кухни материалы.

Сборка кухонного гарнитура

Если вам еще в магазине распилили материал и наклеили на него кромку, то дополнительных операций по его подготовке к работе вам совершать не придется. Вы можете сразу приступать к сборке. Однако вы должны быть уверены в качестве купленных вами элементов. Поэтому перед тем как отдавать деньги за пиломатериал в магазине, обязательно проверьте его на соответствие размеров. Это станет гарантией того, что вы легко соберете кухонный гарнитур.

Сам процесс изготовления шкафов не отнимет у вас нового времени. Выполнить эту работу можно с помощью самых доступных инструментов — дрели, шуруповерта и крепежа. Но прежде чем вкручивать конфирматы, вам придется проделать отверстие в деталях. Советуем здесь не спешить и сделать всё максимально аккуратно, иначе со временем плита ДСП может расслоиться. В целях усиления создаваемого соединения деталей имеет смысл дополнительно установить мебельный стальной уголок.

Для крепления полок используют специальные упоры, а для выдвижных ящиков — направляющие. С установкой последних у вас могут возникнуть большие трудности, поэтому советуем выполнять эти операции ещё до сборки тумбы. Когда тумбы и шкафы будут собраны, можете устанавливать на них фасады и фурнитуру.

Далее вам необходимо собранные детали мебели установить на свое место. Учтите, что после установки все тумбы должны располагаться строго по уровню вместе с плитой. Если один из предметов не соответствует этому требованию, то вам придется отрегулировать высоту при помощи винтовых ножек.

Гораздо сложнее установить подвесные шкафчики, для которых вам также придется выдержать одинаковую высоту. Однако спешить с их монтажом не стоит, поскольку над плитой нужно вначале установить встроенную вытяжку, если таковая предусмотрена проектом. Когда вы начнете подвешивать шкафы, сперва убедитесь в надежности крепления. Чтобы мебель прослужила вам долго, крепежи должны выдержать достаточно большой вес. После того как напольные тумбы займут свое место, поверх них устанавливают столешницу. Для ее крепления используют мебельный уголок и саморезы. Завершив работу со столешницей, можно переходить к установке мойки.

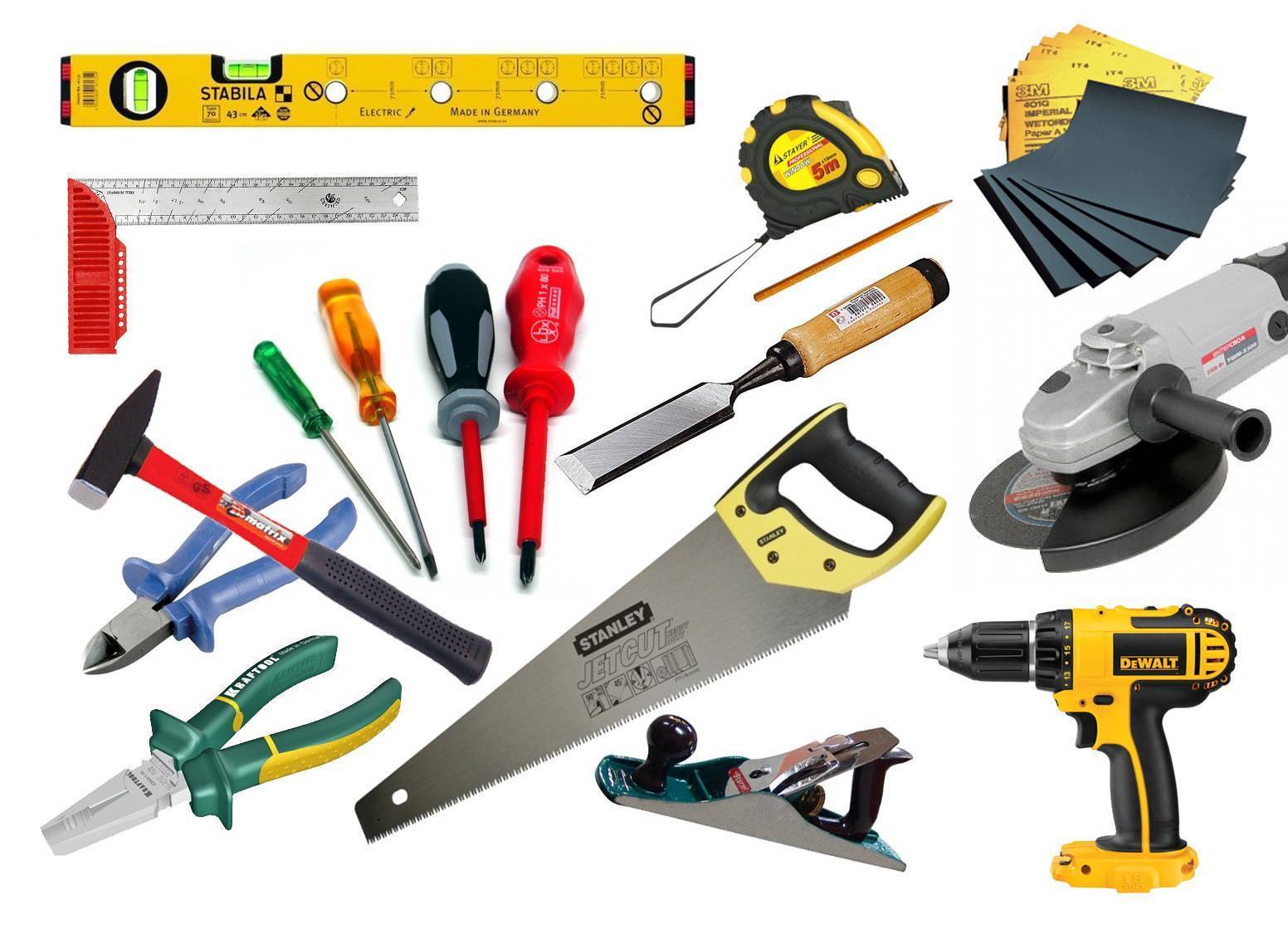

Подготовка всех материалов и инструментов

Не менее важным этапом является создание плана работы. В этом документе указываются такие важные параметры, как:

вид и состав будущего мебельного гарнитура;
перечень фурнитуры и аксессуаров;
необходимые инструменты, материалы.

Надо иметь полный набор столярных инструментов, мастерскую, начальные навыки изготовления мебели и большое желание.

В большинстве случаев могут потребоваться такие компоненты:

мебельные щиты в необходимом количестве для создания всех запланированных предметов интерьера;
специальная пропитка, лак, морилка, краска;
листы фанеры;
фурнитура, дверцы, ручки и другие декоративные детали;
наждачная бумага или шлифовальная машина;
электрическая или обычная дрель;
ножовка для дерева или электрическая пила;
шуруповерт;
доски;
саморезы, гвозди;
измерительные приборы (большая линейка, сантиметр);
ручка или простой карандаш для фиксации измерений;
отвертки, молоток.

Возможно, могут потребоваться и другие приспособления. Окончательный перечень зависит от предпочтений мастера, запланированного дизайна кухни и особенностей сборки мебельного гарнитура.

Недостатки самостоятельной работы

Минусов в творческой работе всегда очень мало, т.к. она позволяет обрести дополнительные навыки и получить опыт в новом для себя деле

Единственное, на что стоит обратить внимание, так это тщательное, скрупулезное выполнение задания по измерению каждого сантиметра площади кухни и переносу его на бумагу, изготовлению картонных макетов и других работ, требующих наличия времени и аккуратности выполнения. В противном случае, кухонный гарнитур не подойдет по размеру или дверь будет открываться наполовину, ударяясь о мебель

Поэтому, выполняя эскиз, не стоит игнорировать советы по полному воссозданию будущей кухни маленького размера на бумаге, тогда все получится и станет на свои места.

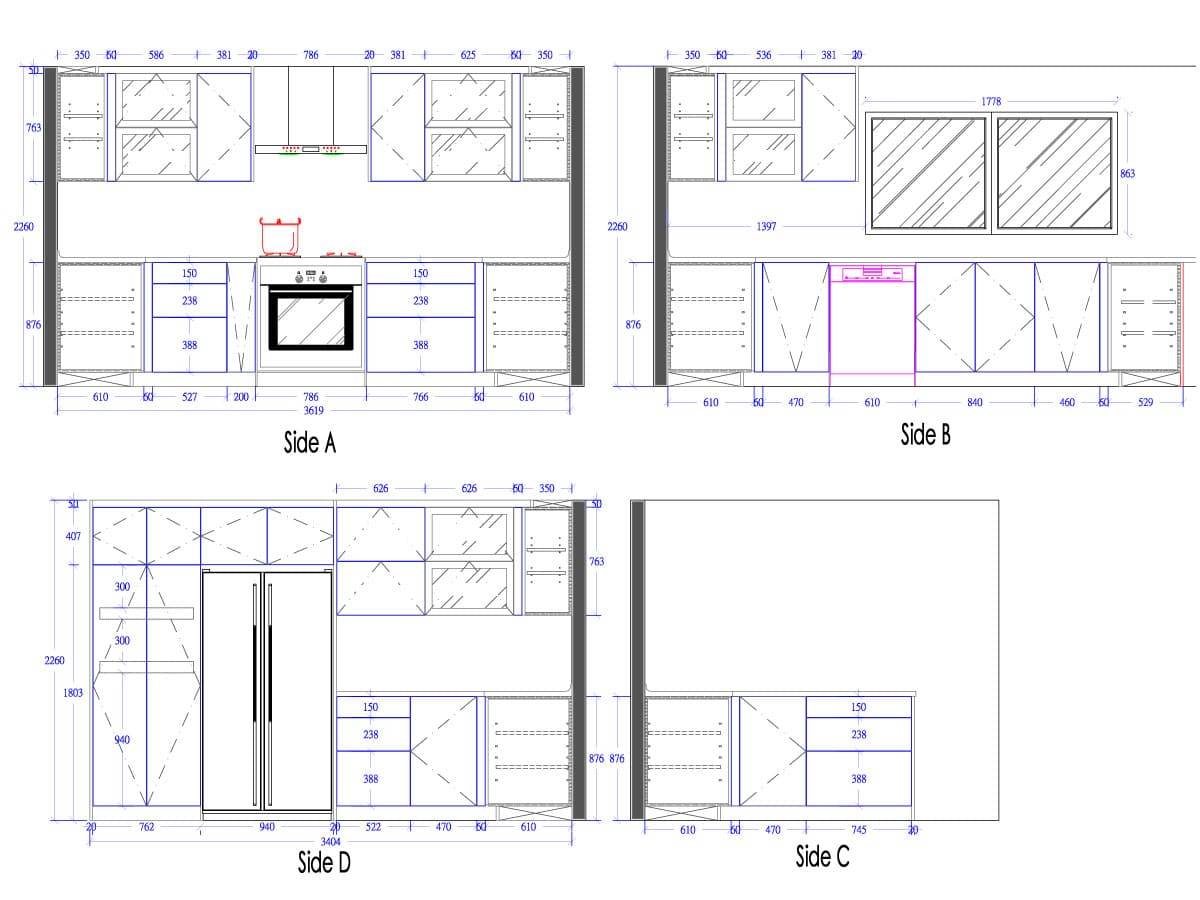

Профессиональная развертка стен, сделанная в специальной программе

Монтаж кухни

Итак, наши изделия собраны, теперь пора приступать к монтажу кухни.

Настенный ряд

Настенный ряд шкафчиков в настоящее время принято навешивать не на обычные глухие петли, а на специальные мебельные петли с крючком, которые цепляются за металлическую планку-профиль, прикрученную к стене. Преимущество таких петель в том, что уже вывешенный на профиль шкафчик можно будет регулировать как по высоте, так и по глубине, что очень удобно, для выставления фасадов соседствующих шкафчиков в одной плоскости.

Навешиваем шкафчики верхнего ряда и при помощи отвёртки регулируем петли вверх-вниз, вперёд-назад так, чтобы фасады соседствующих шкафчиков находились в одной плоскости, а сами шкафчики висели по уровню.

Нижний ряд

Плотно составляем шкафчики напольного ряда, регулируем их по высоте (закручивая/откручивая ножки) и стягиваем межсекционными болтами.

Накрываем шкафчики столешницей и снизу через царги (поперечные планки) фиксируем столешницу саморезами. Можно прибегнуть также к помощи уголков.

На столешнице размечаем места для встраивания мойки и варочной поверхности, сверлим сквозное отверстие для того, чтобы можно было вставить лезвие лобзика и вырезаем куски столешницы.

Отверстия столешницы покрываем слоем силиконового герметика, а также наносим герметик на лицевую сторону столешницы по краю отверстия. Вставляем мойку и удаляем резиновым шпателем выдавленные излишки герметика. То же самое нужно проделать и для варочной поверхности, но только необходим термостойкий герметик.

Нижний ряд в сборе. Столешница на правом ряду плотно подогнана к окну.

Ну а вот как это выглядит всё вместе.

Монтаж кухонного потолка и барной стойки

Следующим этапом работ стал монтаж кухонного потолка и барной стойки. Кухня небольшая, пространства на ней не много, поэтому выбор был сделан именно в пользу барной стоечки, а не традиционного стола, место для которого оставалось только у входа комнату, что, согласитесь, вообще неудобно.

Специально для потолка было вырезано четыре детали из ДСП (того же, из которого собирались шкафчики). Две детали были сделаны с закруглением, которые должны будут стать завершением потолка. К стене детали крепились при помощи утолщённых уголков и саморезов, но основная масса потолка легла на шкафчики верхнего ряда. Ничего сложного.

Для барной стойки был вырезан кусок такой же эггеровской столешницы размерами 2000х400 мм, край которого тоже сделан с радиусом. Получилось, что стойка и элемент потолка над ней имеют идентичные размеры.

В столешнице сверлим отверстия (14х170) и сажаем их на скрытые полкодержатели, предварительно закреплённые по свободной стенке.

Обычно рекомендуемая высота установки барной стойки равна примерно 1100 мм от пола, но у меня вышло немного выше. Высота моей стойки была подогнана так, чтобы в свободное пространство между ней и напольным рядом смогла поместиться микроволновка. Получилось как-то так.

Чуть позже над стойкой и под ней появятся рейлинговые трубы с различными крючочками, баночками для специй и лоточками

Ну и завершила всю композицию стойка/потолок 50-я хромированная труба с держателем для бокалов и полочкой для фруктов. Под стойкой на трубе установил держатель с крючками для полотенец.

Пока ехали заказанные барные стулья, я немного апгрейдил стену над стойкой изготовив для неё самую дорогую картину, которую только мог.

Ну и вот что из этого, собственно, получилось. На своём месте уже рейлинговые трубы с крючками, плюс в потолок были врезаны светильники и добавлен ещё один держатель для бокалов.

Инструкция по сборке шкафа своими руками

Шкафы для кухни бывают двух видов и способ сборки у них различается.

Фасады для кухни легче всего приобрести готовые. Они бывают совершенно разных размеров, цветов, фактур, форм.

Настенного

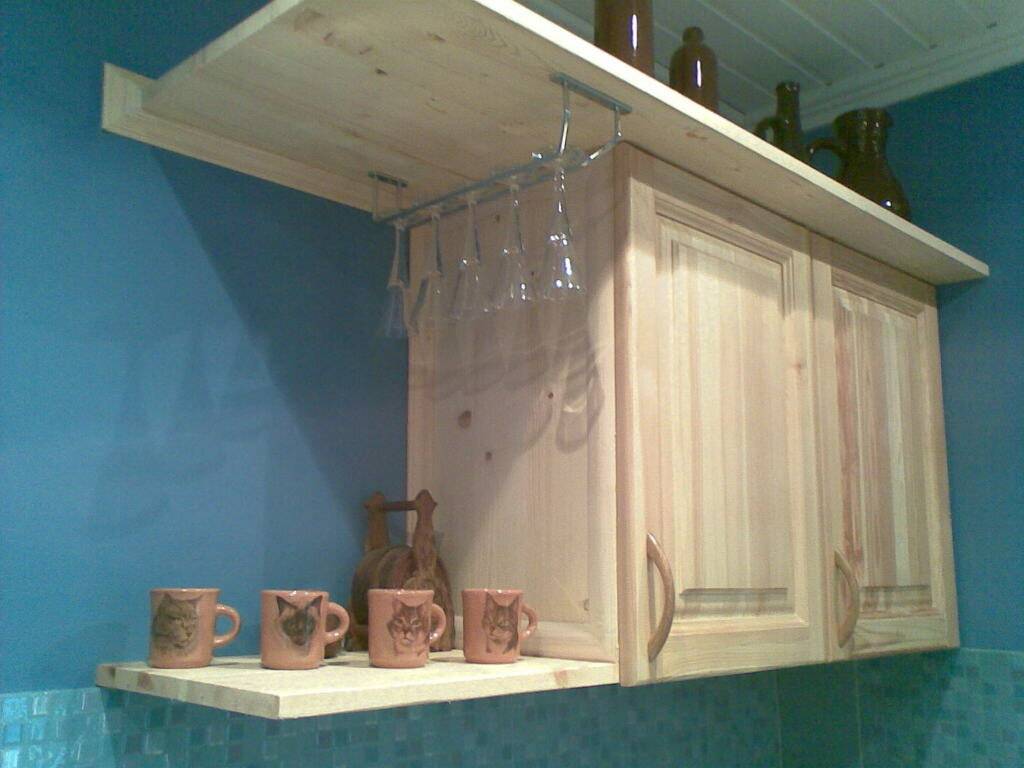

Сборка навесного шкафа очень простая и не вызовет трудностей даже у новичков.

Закрепить боковую стенку со штифтовым отверстием. Происходит это на внутренней стороне полок, которые регулируются. Сверлятся отверстия лицевых рамок.
Сверху закрепляется задняя опорная вставка. Шкаф вешается на стену и прикручивается.
Заднюю часть нельзя использовать для подвешивания. Лучше применять гвозди или клей.
Вверху и внизу крепится передняя рамка вровень с остальными деталями.
Установка полок и дверцы.

Если ваш шкаф навесной, то необходимо установить и верхнюю стенку.

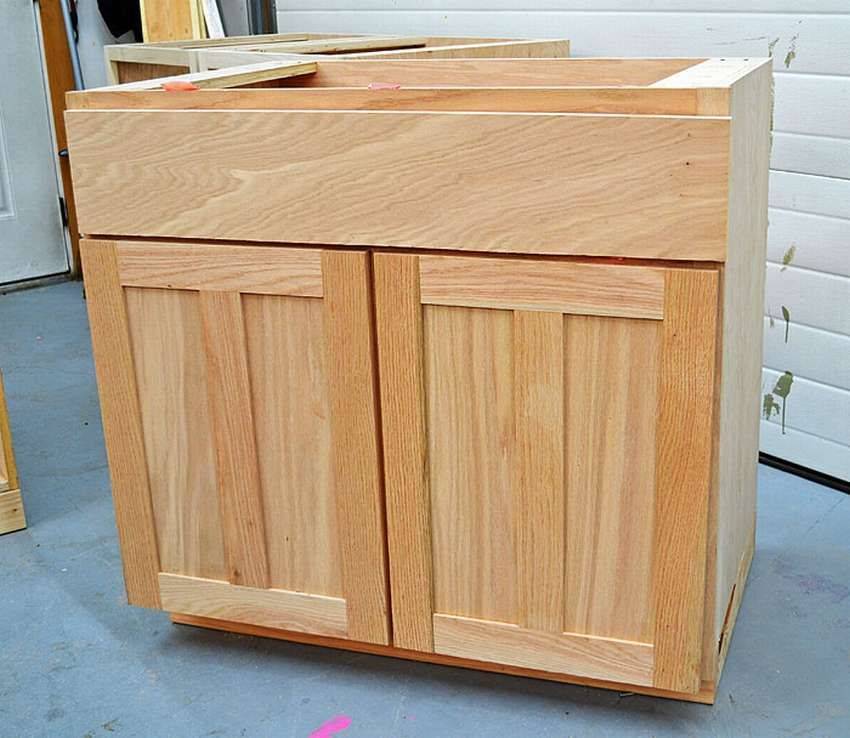

Напольного

Напольный шкаф тоже собирается просто, но есть несколько своих нюансов, которые стоит учесть:

Подготавливаются отверстия. Крепления крестообразной формы крепятся на боковые доски. Сделать это можно саморезами.
Если шкафы выдвижные, то к боковым стенкам приделываются рельсы.
Деревянные дюбели размещаются во всех сквозных отверстиях. Так проходит начальный этап крепежа. Лучше проделать это с помощью клея. Дюбель вставляется в первое отверстие, а второе помещается на конец, затем все сжимается.
Проверка ровности соединения деталей.
Шестигранным шурупом окончательно соединяются две детали. Для эстетики можно применить пластмассовую заглушку.
Если шкаф будет стоять на ножках, то самое время их прикрутить.
Крепятся полочки и дверца.

Если шкаф напольный, то верхнюю стенку, при условии размещения там столешницы делать не нужно.

Сборка мебели

Отдельные элементы мебели уже раскроены и выпилены из материала. Пора собрать их в единую конструкцию. Для этого подготовьте инструмент:

Дрель со сверлом диаметром 5 мм достаточной длины;
Шуруповерт с нужной битой (в мебельной стяжке предусмотрено отверстие, предназначенное для шестигранного ключа);
Уровень;
Угольник;
Строительный нож;
Утюг;
Электрический лобзик;
Плоскогубцы;
Молоток;
Гвозди;
Наждачная бумага.

Произвести сборку кухонной мебели можно с помощью одного лишь шуруповерта или дрели. Но придется так часто менять сверла, что работа существенно затормозится. Эффективнее подготовить сразу два инструмента. Тогда вы сможете без промедления чередовать их друг с другом.

Сборка шкафов

Кухонная мебель включает в себя всего три элемента. Это столы, шкафы нижнего и верхнего ряда, тумбочки с выдвижными ящиками. Приступим к изготовлению кухонной мебели своими руками. А именно – шкафов:

Сначала окромите детали при помощи горячего утюга. С помощью ножа аккуратно обрежьте края, когда кромка остынет. Края деталей должны быть гладкими, поэтому пройдитесь по ним наждачной бумагой;
Наметьте карандашом места для крепежей. Не отступая от разметки ни на миллиметр, просверлите отверстия. Если у вас мало опыта, то сверление в фасадах лучше заказать на фабрике, чтобы случайно не проделать дыру насквозь;
Сделайте маркировку каждого модуля и уложите их вместе там, где будет произведен монтаж мебели. Если этого не сделать, то во время сборки вы можете перепутать, какая дощечка какому шкафчику принадлежит.

Кромкование мебели требует большой аккуратности, и его легче производить при помощи термопистолета, нагретого до 100 градусов Цельсия. Но в домашних условиях он заменяется утюгом. Но нельзя использовать фен, так как нужной температуры он не даст. С ним кромка будет некачественной, процесс — долгим.

Сборка производится по принципу коробки, когда вертикальные поверхности крепят к горизонтальным. После изготовления корпуса сразу установите ящики, полочки и сетки, в тумбочках предусмотрены роликовые направляющие.

Они служат для выдвижения ящиков. Чтобы они встали на нужное место, уложите и приделайте роликовые направляющие строго по уровню. Крепить ножки к шкафам нижнего ряда нужно, перевернув конструкцию вверх ногами.

Фасады

Положите конструкцию так, чтобы она опиралась на заднюю стенку. В таком положении удобно устанавливать фасады. Каждая дверца (но не угловая) должна в открытом состоянии находиться под углом в 95 градусов к коробке. Фасад удобно устанавливать вдвоем: один человек держит его, а другой делает разметку и производит сверление отверстий для крепежей. Затем на саморезы посадите петли, а ручками займитесь в последнюю очередь.

Параметры для чертежа

Чертеж кухни включает в себя не только схематическое изображение самого помещения, но и отображение линий коммуникаций, расположения гарнитура, его деталей и схемы сборки (при самостоятельном изготовлении мебели). На бумаге обязательно должны быть отображены следующие технически важные параметры:

Размеры и площадь помещения.
Расположение оконных проёмов и их размеры в масштабе.
Направление линий коммуникаций (электрические линии, водоснабжение, канализация, газ для плиты)
Данным критериям уделяют особо важное внимание, ведь вся планировка будущей кухни полностью зависит от расположения коммуникаций.
Модель будущего мебельного комплекта и его формы, особенности производства и сборки. Например, чертеж угловой кухни может быть отображен в нескольких различных вариациях, которые имеют значение на практике.

Следующий фактор не обязателен для самостоятельного чертежа, но лучше уделить ему особое внимание

Все особенности внутренней отделки кухонного помещения важно отобразить на заранее составленной схеме, чтобы вести ремонтные работы строго по указанным пунктам

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

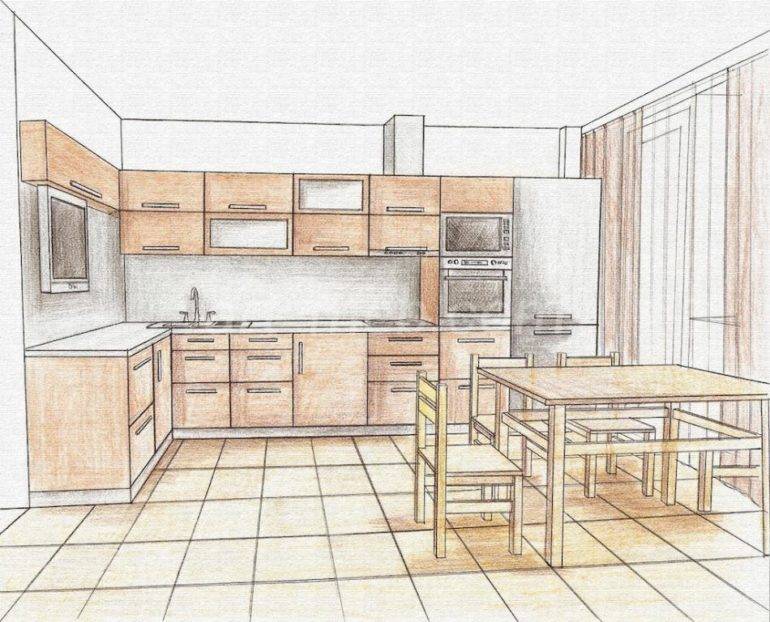

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

Возле пола.
Посередине высоты стены
Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

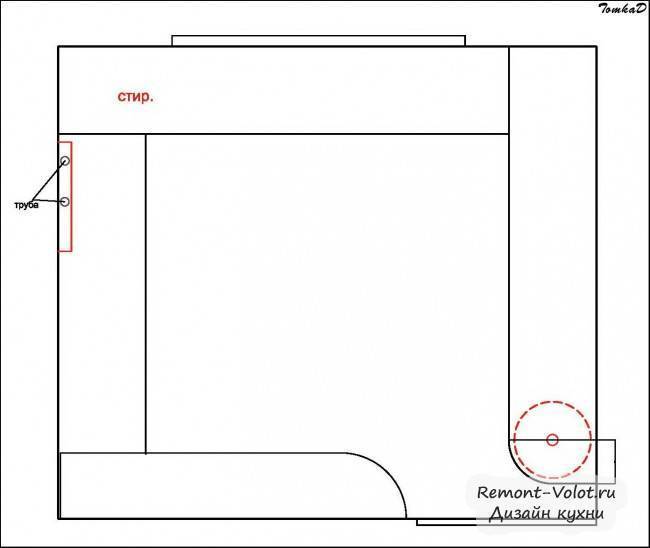

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

Прямая.
П-образная.
Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Виды конструкций навесных угловых кухонных шкафов

Существует несколько разновидностей угловых навесных модулей:

стыковые;
Г-образные;
трапециевидные.

Стыковочный навесной угловой кухонный шкаф

Стыковый или прямой верхний угловой шкаф имеет классическую форму прямоугольника и может присоединяться к передней стороне других элементов гарнитура. Главным плюсом такого варианта является то, что он идеально сочетается с угловой мойкой – нижней тумбой с раковиной. Существенным минусом прямого шкафа выступает недоступность его глухой стенки.

Навесной кухонный шкаф Г-образной конструкции

Г-образные конструкции представляют собой шкафчики, точно повторяющие прямой угол стены. К их достоинствам относят:

легкий доступ ко внутреннему пространству, обеспечиваемый даже при неполном открытии двери;
богатый выбор фурнитуры, позволяющий реализовывать любые дизайнерские решения и сделать шкаф украшением интерьера.

Это самый популярный вариант угловых навесных тумб. Единственный минус — ограниченный объем внутреннего пространства.

Трапециевидный угловой шкаф верхнего ряда кухонного гарнитура

Трапециевидный шкаф имеет скошенный угол. Он отличается высокой функциональностью:

к нему можно присоединять другие модули;
если расположить его над мойкой, то фронтальная часть трапеции может использоваться для хранения посуды, а боковые отделы – для полезных мелочей: например, бытовой химии, губок для мытья посуды, тряпочек и щеток.

Главный минус трапециевидной тумбы – большие размеры, не позволяющие использовать ее в условиях ограниченной площади.

Рабочий треугольник

Самой удобной планировкой считается та, которая соответствует правилам эргономики. Именно угловая кухня позволяет как нельзя лучше им соответствовать, применив рабочий треугольник.

Вершинами его являются мойка, варочная поверхность и холодильник. По этому принципу желательно расположить эти сектора в виде равнобедренного треугольника. Очередность элементов базируется на последовательности приготовления пищи.

Это значит, что сначала продукты достают из холодильника, потом их моют, а далее занимаются подготовкой и термической обработкой. За счет этого сокращается время приготовления, так как минимизируются движения повара.

Как сделать грамотную планировку с размещением в углу функциональных элементов

Следует учитывать принцип золотого треугольника — удачное расположение зоны огня, воды и холода. К огню относят плиту, духовку, к холоду-холодильник и морозильную камеру, а к воде-мойку. Эргономика треугольника позволит эффективно проводить время за готовкой.

Плита и вытяжка

Вытяжка крайне необходима, так как она предотвращает оседание жира, грязи, пыли на остальной мебели.

Формы вытяжки также разнообразны, это может быть и акцентированное и скрытое местоНавесные фасады скроют вытяжки, если не хочется делать её заметной

Угловое расположение плиты крайне редкое, так как является неудобным. Плита должна идеально попадать в зону золотого треугольника.

В маленьком помещении особо не развернёшься, поэтому плиту устанавливают вблизи мойкиПример удачного размещения рабочих зон

Холодильник

Холодильник может быть встроенным, что потребует предварительного индивидуального заказа или долгих поисков по каталогам от производителей. Не составит проблемы отыскать подходящий к гарнитуру холодильник, если подобрать оптимальные размеры.

Помочь вписаться холодильнику может его цвет

Системы хранения

Очень важная деталь всего гарнитура. Дверцы должны открываться удобно и легко, потому механизм нужен качественный и износоустойчивый. Если дверцы будут перекрывать соседние полки, удобству такое расположение не способствует.

Многие трудности с дверцами уже решены разными производителямиПодъёмный механизм идеален для маленькой кухни

Дверки могут быть сделаны по принципу жалюзи или раздвижного типа. Но такой вариант удобнее в большом просторном помещении.

Полки, скорее всего, придётся докупать, так как обычно производители предлагают только базовую комплектацию. К системе хранения относят сушилки, рейлинги, подставки, крючки.

Хорошо представлять себе размеры

Столешница

Столешница является рабочим местом, но важна и её эстетическая составляющая — этот элемент находится на виду. Некачественный материал изделия быстро утратит привлекательность, что сделает весь облик кухни неэстетичным. Цельный бесшовный материал не позволит воде и швам разрушить его.

Для столешниц используют ЛДСП, ДСП, дерево, керамогранит, искусственный и натуральный камень

Натуральные камни, как и дерево, требуют внимания и ухода, а искусственный камень надёжен и неприхотлив в этом деле.

ДСП и ЛДСП боятся царапин

Основные типы планировки кухонь

Итак, на сегодняшний день можно выделить 6 типов планировок такого важного пространства дома, как кухня. Каждая из них имеет множество особенностей и нюансов, к рассмотрению которых мы и приступаем далее

Линейная планировка

Данная планировка считается универсальной и наиболее компактной. Она весьма проста в проектировании, так как у нее отсутствуют углы, ведь она идет по одной линии. Именно поэтому, имеет она еще одну выгодную особенность – пониженную стоимость.

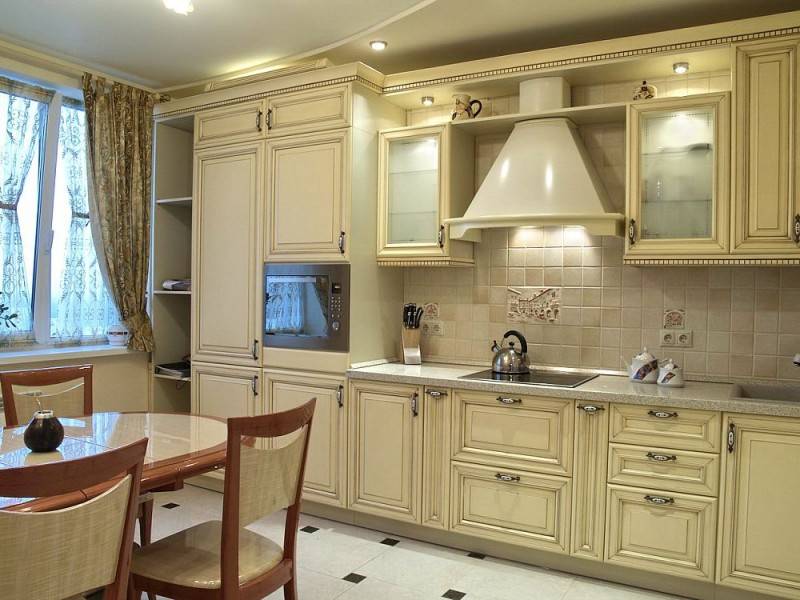

Линейная кухня

Однако, к минусам данного типа планировки явно стоит отнести то, что линейное расположение гарнитура весьма неудобно, так как, как вы уже могли догадаться, оно нарушает наше основное правило, обозначающее рабочий треугольник.

Подходит такой тип размещения мебели для:

кухонь маленького размера (хрущёвок);
узких кухонь, ширина которых составляет не более 2 метров;
кухонь, играющих роль проходного помещения;
пространств для приготовления пищи в квартирах-студиях.

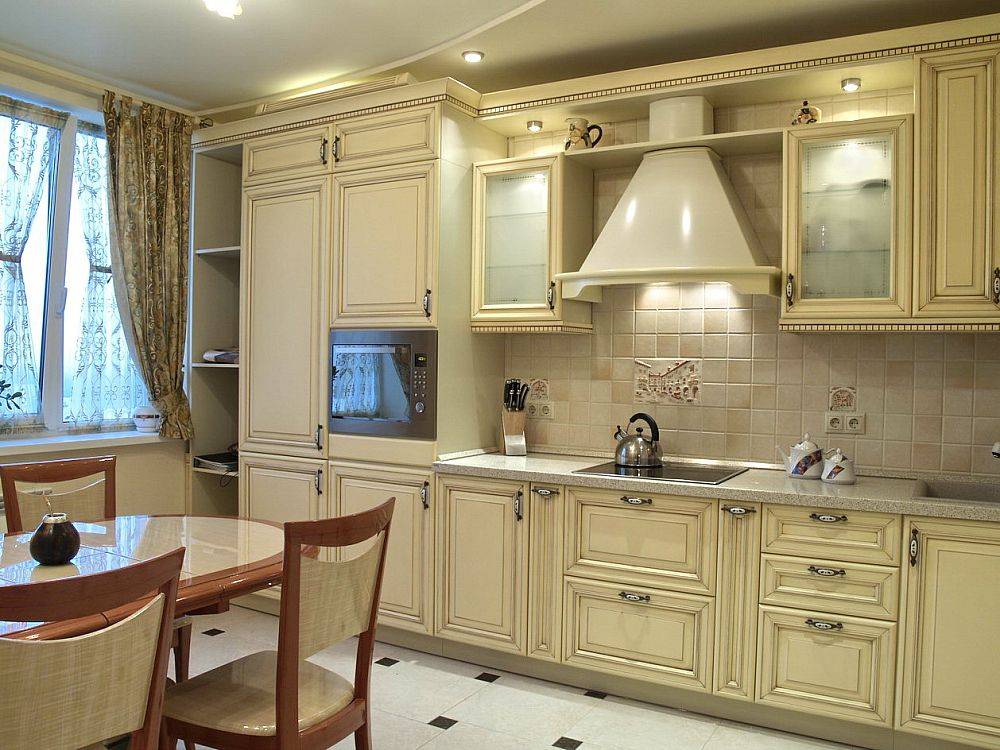

Выставочный вариант кухни линейного типа

Линейная планировка – лучший вариант для студентов, очень занятого работающего населения и других категорий граждан, которые просто не успевают готовить дома.

Линейная кухня: чертеж

Г-образная планировка

Данный вариант весьма удобен:

универсальностью;
компактностью.

Так, вместить его можно практически в квартиру с любой кухней, ведь он позволяет задействовать, по сути, «пустое» пространство – угол, в который обычно используется в качестве места для установки цветка или щетки с совком. А если туда установить шкаф, то можно сделать его достаточно глубоким, чтобы установить:

мусорный бак;
лотки для хранения корнеплодов и т.д.

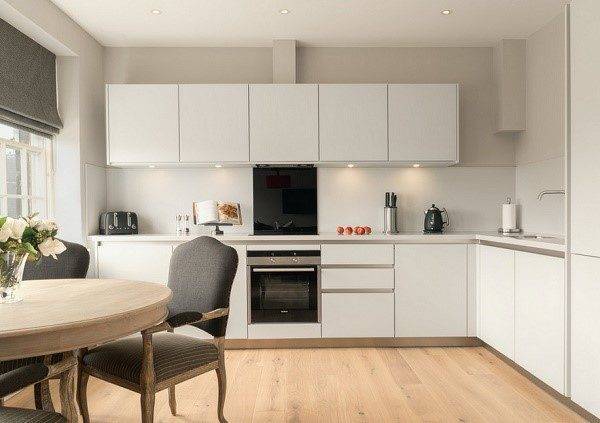

Г-образная кухня

К сожалению, есть у Г-образного размещения мебели и минус – сделать такой гарнитур обойдется недешево, так как, как раз таки угловой элемент мебельного ряда потребуется укомплектовать дополнительной фурнитурой, например:

каруселью;
корзинкой;
этажеркой.

Кроме того, такие кухни всегда делаются исключительно под заказ, так как параметры каждой квартиры во всех случаях будут разными.

Подходит Г-образная планировка для:

кухонь прямоугольного типа;
небольших кухонь.

Очень удобно в такой планировке на угловой шкаф помещать мойку или варочную поверхность, особенно, если угол слегка скошен.

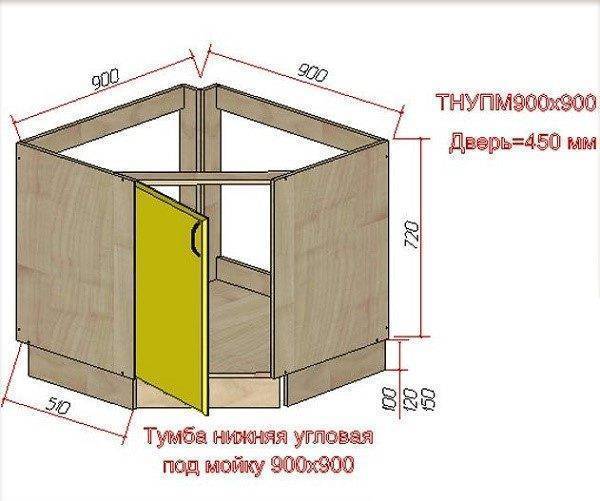

Угловой элемент Г-образной кухни

Двухрядная система

Используя схему двухрядного размещения мебели, удобно создать рабочий треугольник, при этом использовав обе стены узкого, прямоугольного помещения.

Кухня двухрядная

К минусу двухрядной системы можно отнести то, что данный вариант планировки в слишком широком или слишком узком помещении не уживется, так как, чтобы воплотить его в жизнь, необходимо иметь в кухне проход примерно в полтора метра шириной.

Кроме того, такая кухня характеризуется наименьшей степенью безопасности, особенно если она является проходной. Но при этом она идеально подходит для вытянутых и узких помещений.

Вариация на тему двухрядной кухни

П-образная кухня

Данный вариант планировки позволяет кухонному гарнитуру буквально окружить кулинара, который в удобный момент сможет достать из шкафа нужную ему вещь максимально быстро. Эта кухня весьма вместительна, однако, считается самой громоздкой, так как для него нужно действительно большое количество площади.

Отлично подходит такая кухня для больших помещений, и даже иногда и для хрущевок, если в них имеются широкие и длинные подоконники.

Занимаясь планированием размещения П-образного гарнитура, имейте ввиду, что проход между шкафами должен составлять не менее 100 сантиметров и не более 180, иначе комната станет ужасно неудобной.

Кухня П-образная

Островная кухня

Островок – наиболее функциональное решение для обустройства кухни. Его плюсы состоят в следующем:

он добавляет рабочего пространства;
позволяет разделить комнату на несколько зон, например, для готовки или в столовой.

К сожалению, обустроить такой островок можно только на кухне, площадь которой составляет не менее 18 квадратных метров. Это лучший вариант для просторной кухни.

Кухня островная

Кстати, островок можно приспособить также в качестве бара, складируя туда тару для напитков и саму горючую жидкость.

Так или иначе, островок съедает солидное количество свободного пространства, поэтому не рискуйте обустраивать его в маленькой кухне.

Чертежи кухонных шкафов с размерами для изготовления
