Устройство стропильной системы четырехскатной крыши – варианты монтажа и правила возведения

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

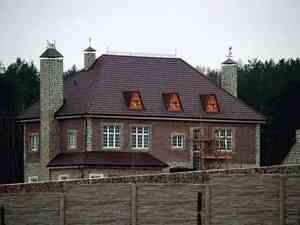

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

    В скаты классической вальмовой крыши нередко встраивают элементы остекления

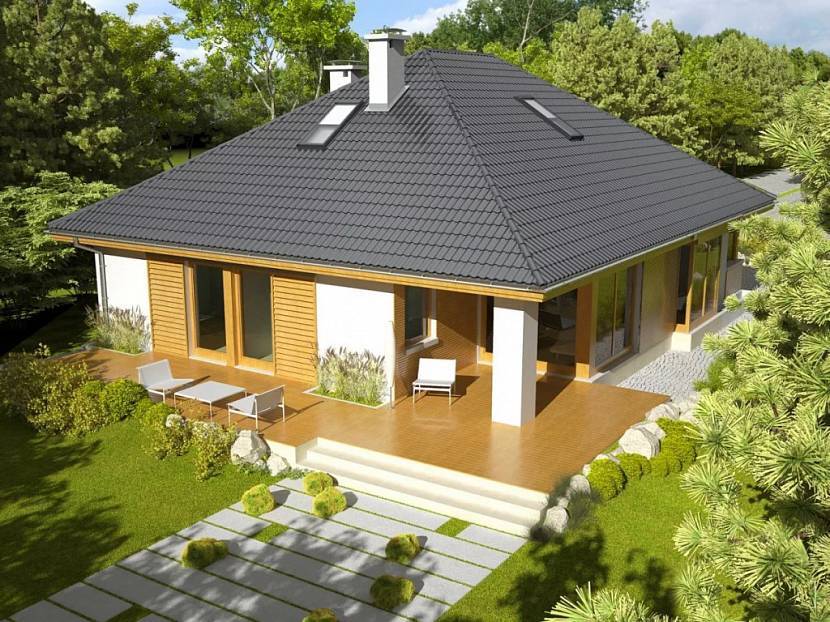

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

    Шатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

    Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

    Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

    Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

    Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Расчет угла наклона скатов и длины стропил

Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами

Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия

Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.

Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.

Меньший угол наклона характерен большой длиной стропил.

Технологии монтажа четырёхскатной крыши

Первым делом во время кровельных работ укладывают мауэрлаты. Для деревянных домов эта составная часть является последним сегментом сруба. Крепят её с помощью запилов. Если же стены выполнены из кирпича, то фундамент всей кровли укладывается и фиксируется раствором и металлическими шпильками.

При этом, для того, чтобы элементы фурнитуры совпали с отверстиями, доску сначала кладут на поверхность стены со шпильками, а затем ударяют по ней молотком. На дереве останутся отметины, на месте которых нужно будет просверлить отверстия. Схема четырехскатной крыши предполагает наличие мауэрлатов по всем несущим стенам.


Создание мауэрлатов для последующего монтажа четырехскатно крышиИсточник mojdominfo.ru

Перпендикулярно балкам перекрытий укладывается опорная доска. В качестве такого элемента часто используют двойную доску 50*200 с зазором посередине. Чтобы добиться нужного расстояния, между балками вкладываются бруски, а затем уже вкручиваются саморезы или забиваются гвозди. Её концы должны выходить за границы мауэрлатов примерно на 15 сантиметров.

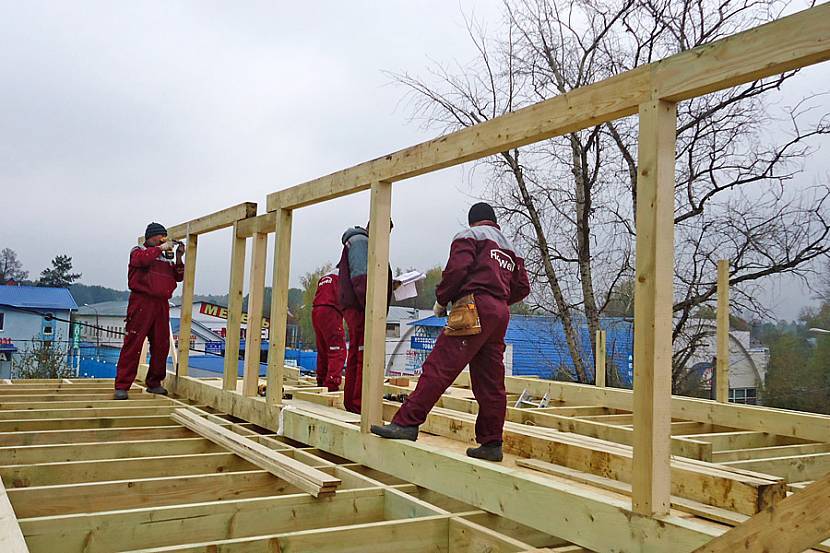

Далее три доски, предварительно обрезанные по длине, устанавливают на центральную балку, используя при этом отвес. На верхние основания стоек фиксируется коньковая доска. Стропильная система четырёхскатной крыши может быть дополнена укосинами из бруса, поддерживающими стойки. Это нужно для повышения надежности и устойчивости конструкции.


Возведение стропильной системыИсточник orchardo.ru

Далее переходят к установке центральных стропил. Для этого доску прикладывают верхним концом к коньку, а снизу обрезают. Затем с помощью карандаша отмечаются места будущих запилов, а в мауэрлате делается паз на третью часть ширины стропильной доски, после чего стропилу крепят сначала к коньковому брусу, а затем вставляют в этот паз и фиксируют металлическими пластинами. Таким же способом устанавливаются промежуточные стропила с заранее выбранным шагом.

Следующий этап – монтаж угловых стропил. Начинается он с того, что вбивается два гвоздя в угол на стыке мауэрлатов и в угол конька, после чего между ними натягивается шнур. Вдоль этой линии и должна проходить угловая стропила. Устанавливается она также с помощью паза и накладок.


Монтаж угловых стропилИсточник postroika.biz

Чтобы укрепить кровлю, на нижнюю часть стропил фиксируются нарожники, которые представляют собой доски, стягивающие противоположные элементы каркаса. Далее вся крыша укрепляется затяжками и раскосами, а места, требующие повышенной прочности, укрепляются с помощью дополнительной фурнитуры. На этом заканчивается обустройство каркаса четырёхскатной кровли. После того, как все эти операции выполнены, обычно переходят к укладке кровельного пирога и финишного покрытия. Затем остаётся только наладить систему водоотведения, загерметизировать стыки и подшить свесы. На этом работы по строительству кровли с четырьмя скатами оканчиваются.


Строительство четырехскатной кровли окончено – пример безупречной работыИсточник ok-berta.ru

Видео описание

В видеоматериале архитектор представляет проект с вальмовой четырехскатной крышей на доме из газобетона и все этапы строительства кровли с разъяснениями и подробным описанием особенностей:

Заключение

Четырёхскатная крыша – это одна из самых надёжных конструкций, которая используется при строительстве как частных домов, так и государственных учреждений. Это оправдано повышенной прочностью и устойчивостью такой кровли. Расчёт системы, состоящей из четырёх скатов выполнить несложно, а также такая схема имеет несколько преимуществ перед крышами сложных конфигураций, таких как – экономия материала, простота монтажа, правильная система водоотведения.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

  • длину до мм;
  • вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
  • горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Вентиляция

Не стоит забывать и о вентиляции кровли, ведь циркуляция воздуха важна не меньше, чем гидроизоляция или термозащита. Снизу, в ветровой подшивке, производится вход воздуха, выход же лучше сделать выше, ближе к коньковой балке. Если кровля имеет деревянную ветровую подшивку, доски размещаются в нескольких миллиметрах друг от друга. Пластиковая подшивка должна иметь перфорированные составные части, или софиты. Если имеется готовая подшивка, и её элементы плотно собраны, нелишним будет вмонтировать в неё небольшие вентиляционные решётки, расположив их по длине подшивки на расстоянии примерно в 80 см друг от друга.

Подробное изучение монтажа вальмовой кровельной системы даёт понять, что процесс не из простых, однако усилия того стоят. В этом деле главное — точность в замерах и расчётах и внимательность при строительных работах. При чётком следовании советам узких специалистов результат может оказаться выше всех похвал. Вальмовая крыша заняла уверенную позицию в современном строительстве благодаря своей практичности и интересному дизайну. Чтобы крыша стала надёжной защитой от шквального ветра и превратила дом в чудо архитектурного искусства, необходимо чётко следовать намеченному плану и проверять качество работ на каждом этапе. Это даст возможность корректировать недочёты в кратчайшие сроки и позволит избежать затрат времени на исправление погрешностей.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Технология создания шатровой крыши

Стропильная система четырехскатной крыши может иметь и конструкцию, отличную от описанной выше

Как правило, так происходит, когда производится монтаж шатровой крыши, поэтому нужно принимать во внимание ряд важных отличий

Главное отличие шатровых крыш от обычных – это отсутствие конькового прогона, поскольку соединение скатов производится практически по диагональным стропилам, сходящимся в одну точку. Для повышения надежности конструкции в центре устанавливается стойка, на которую переносится часть веса кровли.

Схема шатровой крыши

Главные стропила монтируют от верха системы до кромки стен, а параллельно им устанавливают нарожники. Стоит сказать, что диагональные стропила желательно усиливать с помощью бруса. Если брус не используется, нарожники могут быть врублены в диагональные стропила или подрезаны под их плоскость.

Описанные выше методы хорошо показали себя при монтаже крыш для небольших частных домов, но они обеспечивают невысокую прочность, которая не слишком подходит для создания тяжелых перекрытий. В том случае, когда перекрытия выполняются по монолитной технологии, то допускается использовать лежень, укладываемый на двойной слой гидроизоляционного материала под стойки.

Вальмовая кровля: устройство, конфигурация, особенности

Вальмовая крыша состоит из четырёх скатов, её вид сверху напоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах здания меньше по размерам, имеют треугольную форму и называются вальмами. Линия вершины, формируемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого здания. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода жидкости в ливневую канализацию в конструкции кровли формируется водосток.

Архитектурное разнообразие

В зависимости от того, какая геометрическая фигура берётся за основу конструкции, различают следующие варианты создания вальмовой крыши:

  • Полувальмовая. В этом случае вальмы надстраиваются только в верхней части ската.

  • Классическая. Стандартное устройство такой крыши включает в себя четыре ската: два боковых трапециевидных и два треугольных, располагаемых с торцов здания.

  • Шатровая. Скаты такой крыши все имеют форму треугольника и одинаковый размер, поэтому подобный вариант приемлем только для сооружений квадратной формы.

  • Ломаная. Это наиболее трудоёмкий вариант постройки, так как все составляющие соединены под разными углами, имеют различную форму и размер. Неожиданные и стильные сочетания геометрических фигур позволяют создать по-настоящему эксклюзивную форму крыши, благодаря чему затраты оправдывают ожидания.

Преимущества и недостатки конструкции

К преимуществам этого вида кровельных систем следует отнести:

  • Устойчивость к сильным порывам ветра. Грамотный подход к строительству крыши позволяет минимизировать вероятность разрушения конструкции на свесах.
  • Защита фасадов здания от атмосферных осадков благодаря наличию свесов со всех сторон здания.
  • Зрительное уменьшение высоты здания. Такой эффект ценен при необходимости встроить дом в существующую застройку, не нарушив при этом её равновесия.
  • Оригинальность и высокие эстетические качества.
  • Жёсткая конструкция крыши, получаемая благодаря угловым рёбрам, позволяет исключить вероятность деформации поверхности крыши.

Однако наряду с плюсами вальмовая конструкция имеет и свои недостатки, в список которых можно включить следующие:

  • Более высокие затраты времени и денежных средств по сравнению со стандартной двускатной крышей.
  • Если в кровлю встроены наклонные мансардные окна, есть вероятность проникновения избыточной влаги в дом. Чтобы этого избежать, приходится постоянно накрывать окна перед дождём, что не всегда удобно.
  • Невозможность обустройства мансарды — торцевые скаты значительно урезают площадь помещения под крышей.

Последовательность монтажа крыши своими руками

Четырехскатная крыша для беседки своими руками создается по следующему алгоритму:

  1. Первым делом нужно усилить обвязку стен. Для этого обычно используется один или два слоя обычных досок. Параллельно длинной стене беседки к обвязке крепится балка-затяжка.
  2. В полуметре от центра затяжки с двух сторон устанавливаются метровые вертикальные стойки. Чтобы они оставались в вертикальном положении на всем протяжении монтажных работ, стоит использовать временные подкосы. В дальнейшем стойки будут прикреплены к коньковому прогону.
  3. Следующий шаг – установка стропил. При их установке следует следить за парностью стропильных ног и равномерности шага между ними.
  4. Далее можно крепить диагональные стропильные ноги. Перед установкой в них нужно сделать запилы, которые позволят зафиксировать стропила так, чтобы они были продолжением конькового прогона. Фиксация стропил к коньку осуществляется обычными гвоздями. Устанавливать стропила на мауэрлат нужно при помощи ползуна (специальное подвижное крепление).
  5. После установки стропил приходит черед нарожников. Одна их часть крепится к диагональным стропильным ногам, а вторая – к верхней обвязке стен. Оптимальное расстояние между нарожниками – около 60-70 см.
  6. К стропилам крепится слой гидроизоляционного материала. Для надежности полосы материала должны заводиться друг на друга с нахлестом не менее 10 см. Крепление гидроизоляции вдоль стропил осуществляется рейками контробрешетки.
  7. После установки всех опорных элементов конструкции можно настилать обрешетку, фиксируя ее гвоздями.
  8. Последний шаг – монтаж выбранного кровельного покрытия. Для его фиксации обычно используются саморезы, если материал не подразумевает иного крепления.

Если выполненные своими руками чертежи четырехскатной крыши для беседки были грамотно рассчитаны, а работа – правильно проведена, то полученная в итоге конструкция будет достаточно надежной и эффективной защитой от солнца и атмосферных осадков.

Заключение

Четырехскатная крыша для беседки вполне подходит для сборки своими руками – никаких сложностей в ее конструкции нет. Собранную беседку остается лишь обставить мебелью и украсить декоративными элементами по своему вкусу.

Виды

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

  • Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
  • Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
  • Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
  • Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

  • сплошную;
  • разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

  1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
  2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
  3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметрыИсточник nauka-i-religia.ru

При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.
