Самостоятельный монтаж вентиляции: основные этапы работы
Монтаж системы вентиляции доступен любому человеку, имеющему опыт работы с инструментами. Выполняя монтаж приточно-вытяжной вентиляции своими руками, необходимо учитывать ряд принципов и особенностей:
- Сначала необходимо рассчитать все параметры, чтобы убедиться, что система полностью соответствует помещению (например: при объеме 350 куб. м подача воздуха должна осуществляться со скоростью около 200 куб. м в час).
- Правильный расчет напрямую зависит от:
Диаметр вентиляционных каналов
Целесообразно устанавливать прямоугольные воздуховоды с соотношением сторон 3:1. Это не слишком уменьшит высоту потолков, но снизит шум, вызванный движением воздуха.
Длина воздуховодов
Чем длиннее воздуховоды, тем больше теряется эффективность циркуляции воздуха.
эффективность вентиляторов, установленных в системе
После расчета общей длины и поперечного сечения всех воздуховодов и общей площади всех помещений, подлежащих вентиляции, можно выбрать установку на основе значений эффективности, приведенных в руководстве.
- Все необходимые детали должны быть установлены в соответствии с проектом.
- Специалисты рекомендуют сначала установить центральный воздуховод. Затем из него произвести распределение по всем комнатам, которые находятся в доме или квартире.
Если вы самостоятельно выполняете монтаж вентиляционной системы, не забудьте уделить внимание регулированию ее работы. Регулирование осуществляется двумя способами – автоматически или вручную
Если вы хотите сэкономить на потреблении энергии, подойдет ручная настройка.
Какой вариант устройства и системы вентиляции выбрать, зависит от возможностей и требований конкретного случая. В одном случае будет достаточно варианта с окном и воздуховодом, в другом – потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы усовершенствованная или впервые установленная система вентиляции полностью отвечала требованиям правильной циркуляции воздуха как залога комфортной и здоровой среды обитания. Заказать вентиляционные установки современного образца вы можете на сайте https://spb.aero-control.ru/catalog/ventilyatsiya/ventilyatsionnye_ustanovki/.
Принципы классификации
Вентиляционные системы представлены разными типами и разделяются на подгруппы. В основе разделения лежат следующие параметры:
- предназначение помещения с учетом особенностей технологического процесса для промышленных комплексов, а также количества и типа присутствующих загрязнений;
- направление движения воздушных масс;
- метод, в соответствии с которым воздух приходит в движение;
- площадь помещений.
В соответствии с этим, системы вентиляции разделены на следующие виды:
- приточный и вытяжной варианты (различное направление движения воздуха);
- естественные и принудительные (механические) (по способу приведения воздуха в движение);
- местные и общеобменные (в зависимости от зоны действия);
- канальные и бесканальные (в зависимости от конструктивных особенностей).
Все перечисленные категории подходят для совместной или раздельной установки в пределах одного помещения или здания. Каждый из перечисленных типов имеет характерные технические особенности и решает определенные задачи.
Определение диаметра и конструкции воздуховода
Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:
желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки; на протяжении всего воздуховода должно быть минимум изгибов
Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги
В этом случае обязательным является применение специальных клапанов; длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.
Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.
Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.
Чем отличаются естественная и приточная вентиляция в квартире
В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.
Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.
Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.
Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.
Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.
Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.
Классификация систем вентиляции
Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:
- по принципу воздухообмена она делится на принудительную и естественную,
- смешанная – бывает приточная и вытяжная,
- по месту организации – местная и общая,
- по инженерной организации – канальная и бесканальная.
Разберемся в особенностях каждого вида вентиляционных систем.

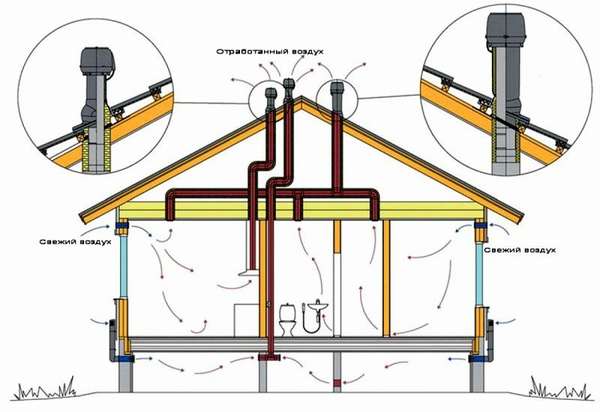

Естественная
Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.
Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.
Механическая (принудительная)
Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.
Приточная и вытяжная вентиляция
Системы можно классифицировать по принципу организации вентиляции:
| Тип вентиляции | Описание |
|---|---|
| Приточные | Разновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания. |
| Вытяжные | Организация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию. |
В состав приточной вентиляциивходят следующие элементы и оборудование:
- приточные вентиляторы для обеспечения поступления воздушных масс,
- шумоглушители – для погашения шума, который издает агрегат,
- нагреватель – оценить его можно в прохладное время года,
- воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы,
- фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей,
- клапанызадерживают воздух извне в период отключения системы,
- воздуховоды, по которым проходят потоки воздуха.

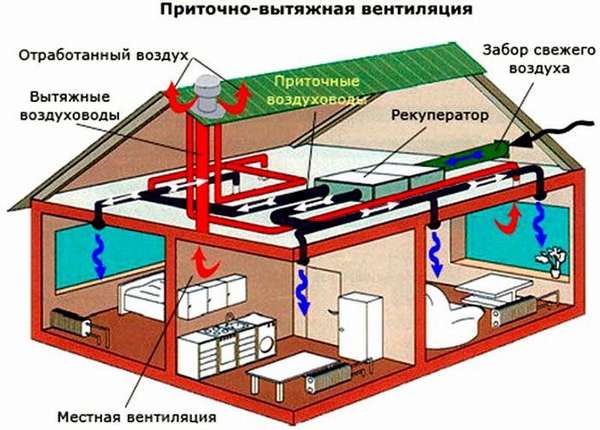

Приточно-вытяжная вентиляция
Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.
Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.
Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.
Основные характеристики бытовых приточно-вытяжных установок
При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики
Производительность ПВУ по воздуху
Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:
Приточно-вытяжная установка для квартиры
Приточно-вытяжная установка для дома
Производительность (куб. м/ч)
Площадь дома (кв. м)
Производительность (куб. м/ч)
Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах
Уровень шума, создаваемого работающей приточно-вытяжной установкой
От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества
При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения
Поэтому производители обычно указывают 3 «шумовых» показателя:
- на входе системы (там, где происходит забор воздуха);
- на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
- на корпусе моноблочной приточной установки.
Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя
Наталья Соколова, Продакт-менеджер компании «Systemair»
«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке
Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.
Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.
Мощность воздушного нагревателя
Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.
В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.
Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.
Алгоритм выполнения работ
Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:
- Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
- Сборка каналов воздухоотвода.
- Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
- Запуск и наладка.
- Сдача в эксплуатацию.
Рассмотрим, как эти шаги можно повторить самостоятельно.
Проект и расчёт
Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.
На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:
- Вход свежего воздуха монтируется в нижней части дома.
- Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
- По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
- Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
- Выход воздуха монтируется в противоположной части дома, дальше от входа.
- Выход нужно устраивать в верхней части стены и дома.
- Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
- Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
- В квартирах естественная вытяжная вентиляция устанавливается при строительстве.
Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.
Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)
Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).
В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.
В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.
Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.
Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.
Сборка каналов
Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.
Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.
Рукава крепятся под потолком, согласно разработанной схеме.
Хорошо, если каждая комната будет иметь свой отдельный рукав.
После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.
Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.
Оборудование
На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):
- очистительный фильтр;
- калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
- вентилятор;
- рекуператор;
- кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).
В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.
Заключительные работы
Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.
После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).
Усложняющие факторы
Практически любое здание в современной архитектуре может быть спроектировано с несколькими уровнями сложности. Офисные здания не являются исключением, так как в них может находиться множество вспомогательных помещений, требующих отдельного подхода к вентиляционным каналам.
Зоны для курения
Наиболее ярким примером таких пристроек является необходимость обеспечения раздельной вентиляции в помещениях, где курение разрешено. В нашей стране такие новшества пока не очень распространены, но в западных странах они присутствуют практически во всех вентиляционных конструкциях для офиса.
Скорость воздухообмена для “курящих” секторов значительно выше – до 100 м3/ч на человека. Кроме того, если обозначенный район расположен непосредственно в офисе, должна быть предусмотрена воздушная завеса, отделяющая этот район от остальной части помещения.
Серверные комнаты
Почти в каждой крупной компании данные предприятия хранятся на надежных серверах, которые устанавливаются в отдельных помещениях.
Такие помещения требуют точного контроля температуры и влажности, что также требует наличия отдельного вентиляционного контура.

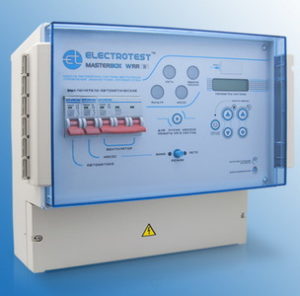

Дополнительная автоматизация
При проектировании инфраструктурных систем современных зданий всегда необходимо учитывать фактор энергоэффективности. Одним из способов значительного сокращения расходов на электроэнергию является установка модуля управления автоматической системой вентиляции.
Эффект такого решения достигается двумя способами:
- активация приборов на основе показаний датчиков (в случае превышения НСР углекислого газа, колебаний температуры и т.д.);
- переключение системы на минимальное энергопотребление в ночное и вечернее время (и в любой другой непиковый период).

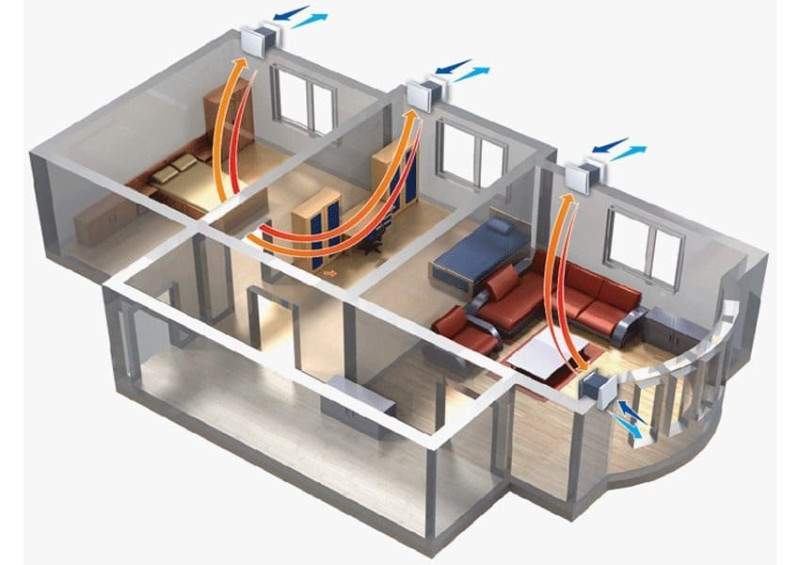

Рекуперация
Учитывая, что конструкция вентиляции офиса почти всегда представляет собой полноценную приточно-вытяжную систему, максимальное потребление энергии затрачивается на нагрев поступающих потоков.
Следует отметить, что в случае офисов стоимость подогрева воздуха ниже, чем, например, в аудиториях. Это связано с тем, что часть тепловой энергии постоянно излучается рабочими устройствами в окружающую среду.
Однако при коэффициенте воздухообмена 3 потери в поддержании необходимого баланса тепла значительны. По этой причине большинство современных конструкций офисной вентиляции оснащены рекуператорами, что позволяет снизить затраты на подогрев воздуха на 70-80%.
Требования к оборудованию
Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании
В этой работе стоит брать во внимание следующие требования:
- оптимальную мощность и производительность вентилятора;
- необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
- расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
- обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
- закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
- осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
- система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.
Механическая или искусственная вентиляция
В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.
При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха
Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:
- нет зависимости от времени года и климатических условий;
- производится любой, необходимый именно в определенной ситуации, вид очистки;
- более дорогой вариант по сравнению с естественной;
- большая энергоемкость.
Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.
