Провода для подключения
Вы можете идеально подобрать блок и купить качественную светодиодную ленту, но подключив ее слишком тонким проводом, так и не получите хорошего результата. Как правильно подобрать и рассчитать сечения проводов питания?
Для этого можно применить два способа.
Выбор по нагрузке ленты

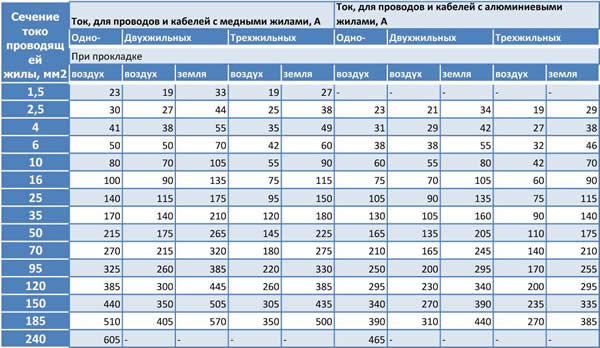

Во-первых, они должны быть медными. Во-вторых, чтобы не изучать таблицу соответствий номинальных токов и подходящих сечений проводов (а она не всегда будет под рукой), примените универсальную формулу.
На каждые 10А нагрузки требуется медный провод сечением 1мм2.
Этого сечения вам хватит с запасом, и все будет работать исправно. Как узнать какой ток потребляет вся подсветка?
Путем простого расчета. Допустим, у вас SMD 5050 напряжением 12В и мощностью 14,4Вт/метр. Общая длина всей led подсветки – 15 метров (3 куска по 5м параллельно подсоединены к блоку).
Для одного 5 метрового отрезка мощность будет равна: P=14,4Вт/м*5м=72Вт
Данную мощность делим на напряжение и получаем ток: I=P/U=72Вт/12В=6А
Осталось расчетную величину тока 6А разделить на 10А, согласно универсальной формуле и получим требуемое сечение провода для монтажа: 6А/10А=0,6мм2
Ближайшим стандартным значением будет провод сечением 0,75мм2.
Однако учтите, такой расчет приемлем, только если лента находится в непосредственной близости от источника питания.
Если же блок спрятан за 5м и более от самой подсветки, тогда желательно применять провода, начиная от 1,5мм2 и более.
Даже несмотря на то, что расчет будет давать меньшие значения.
Когда у вас RGB подсветка, общий ток, который получается при вычислениях по формуле I=P/U нужно разделить на три канала (R-G-B). Ведь каждый цвет вы будете подключать отдельным проводником.
Выбор по мощности блока
Второй способ опирается не на мощность ленты, а на мощность блока питания.
Согласно ему, провода должны быть такого сечения, чтобы спокойно выдержали 135% номинального тока, который способен выдать источник питания.
Помимо нормальной работы подсветки, никто ведь не отменял возможные короткие замыкания. Защита блока срабатывает обычно при перегрузке от 105% до 135%.
Если в БП есть ”Hiccup” защита, то он будет периодически отключаться и пробовать включаться заново. Провода вы в этом случае не спалите. Блок будет клацать и щелкать, пока не устранится КЗ.
Но значение это будет приемлемо для блока, а не для тонких проводов!
И если ваш провод слишком слабый, это может привести к пожару.

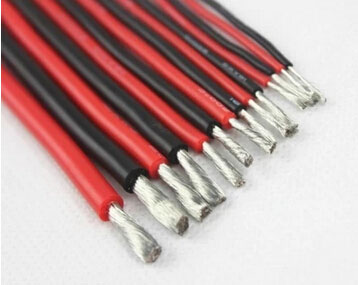

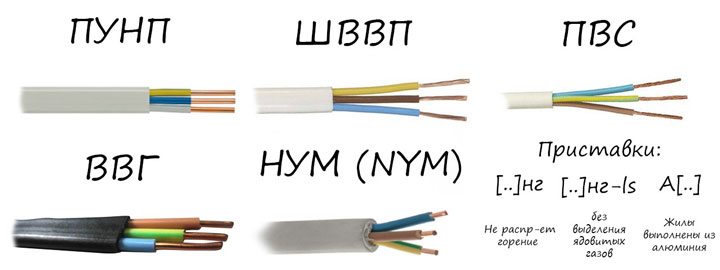

Марки провода
Рекомендуемые марки проводов для подключения – ШВВП, КСПВ, ПуГВ, акустические провода. Только не путайте подключение ленты и подключение блока питания.
Для БП уже необходим полноценный электрический кабель ВВГнг-Ls или NYM, по которому можно будет безопасно передать 220В.
Применение здесь проводов акустики или пожарно-охранной сигнализации будет грубейшей ошибкой и нарушением.
Напряжение питания
Зачастую люди покупают ленту, не особо задумываясь о ее напряжении. То, что насоветовал продавец, то и берут. А они далеко не всегда компетентны.
Наиболее оптимальным является выбор led подсветки на 12 вольт. У нее есть ряд преимуществ:
большой ассортимент, который всегда есть в наличии во многих магазинах
Данная лента поставляется в бобинах по 5 метров. Соединять последовательно их друг с другом нельзя.
На 12 вольтах, при большой протяженности (свыше 5м), идут существенные потери напряжения. Ток в цепи возрастает, и в конечном итоге светодиоды выходят из строя.
Еще из преимуществ:
данную марку можно резать на маленькие кусочки по 5см
Тем самым, очень легко подобрать оптимальный размер по габаритам конструкции.
К тому же, такие маленькие кусочки легко запитать напрямую от батарейки, без всяких громоздких источников напряжения.
Из-за больших потерь напряжения, источник питания должен быть размещен как можно ближе к началу ленты. Если у вас нет такой возможности, то выбирайте модели на 24 или 36 вольт.
У светодиодной ленты 220В тоже есть ряд преимуществ и недостатков. К преимуществам можно отнести тот факт, что она поставляется строительной длиной до 100м.
Это очень удобно, когда необходимо подсветить участки фасада дома, либо какие-то металлоконструкции.
Вдобавок ко всему, она изначально идет в герметичном исполнении. Но ее толщина в данном силиконе является одновременно и недостатком.
Использовать такую ленту внутри помещений не удобно, так как она будет занимать много места.
Помимо этого, существенным недостатком является тот факт, что резать ее можно только каждые полметра. Ну и стоимость качественных экземпляров будет существенным образом отличаться от низковольтных моделей.
Чем отличаются светодиоды SMD от DIP
Типы SMD и DIP используются при производстве ленточной монтажной платы (одно из направлений их применения). Несмотря на то что чаще встречаются модели со светодиодами SMD, существуют и другие виды – с источниками света DIP. Последний из вариантов более доступен.
Главное отличие – в строении. Чтобы создать 1 пиксель, необходимо использовать сразу 3 источника света DIP, но разных цветов. Для сравнения светодиод SMD уже содержит 3 нужных оттенка. Благодаря этому его размер намного меньше, чем аналога DIP. Ленточные монтажные платы разных типов отличаются высотой.
Их отличает ряд особенностей:
- предусмотрена разметка (монтажные платы на основе источников света DIP можно делить на отрезки длиной 3 см);
- светодиоды установлены близко друг к другу;
- учитывая плотность расположения источников света на полосе, а также их крупные размеры, требуется более надёжное крепление (фиксаторы из прочного пластика).

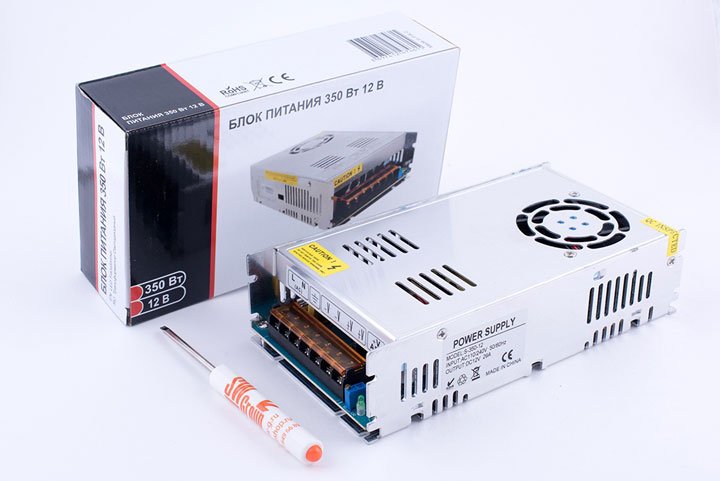

Выбор мощности блока питания
Многие покупая БП, выбирают его ровно такой же мощности, как и сама светодиодная лента. Это в корне не правильно.
Если вся ваша led подсветка имеет мощность 60Вт, то нельзя покупать источник питания тоже на 60Вт. Необходимо взять его с запасом 30%. То есть, если лента 60-70Вт, берите смело 100 ваттный.
Если у вас очень мощная лента, или подсветка состоит из множества параллельных участков, то и источник питания нужно выбирать соответствующий.

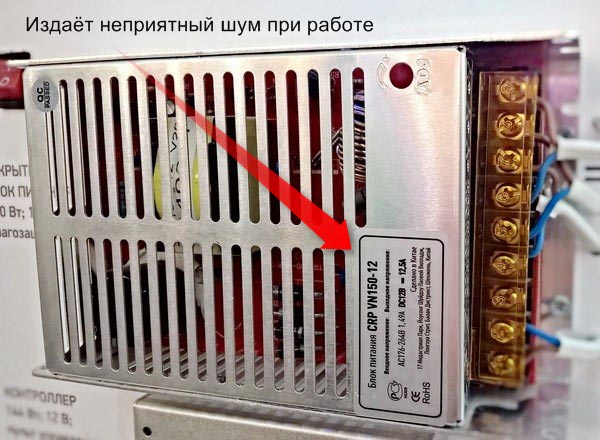

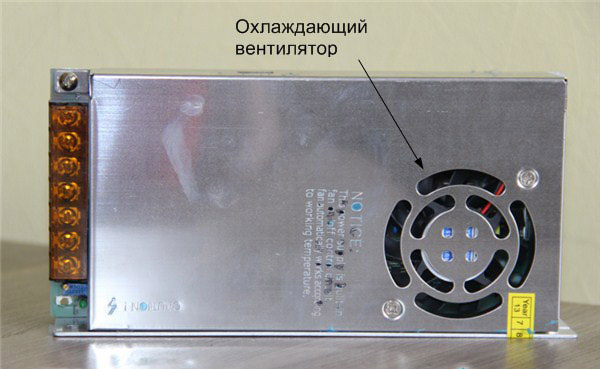

Однако не многие знают, что блоки от 250Вт и больше, зачастую комплектуются вентиляторами охлаждения.
Закажите такие изделия на АлиЭкспресс и только после распаковки посылки обнаружите сюрприз.
А представьте, что вам его устанавливать в спальне. Первый месяц он может быть и будет работать относительно бесшумно, зато в дальнейшем, такое освещение из-за постоянного гула, ничего кроме раздражения вызывать не будет.
Поэтому всегда обращайте внимание на этот, казалось бы несущественный момент. Лучше заказать 2шт поменьше, чем один большой
Это будет достойной альтернативой мощному блоку с вентилятором. Половину участка подключите от одного, половину от другого.
О выборе сечения провода для подключения LED ленты
Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.
А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.
| Справочная таблица потребления тока светодиодными лентами на напряжение 12 В | ||||||
|---|---|---|---|---|---|---|
| Тип светодиодной ленты | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемый ток (А), отрезка светодиодной ленты длиной: | ||||
| 1 м | 2 м | 3 м | 4 м | 5 м | ||
| SMD3014 | 60 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 |
| 120 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | |
| 240 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | |
| SMD3528 | 30 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 |
| 60 | 0,4 | 0,8 | 1,2 | 1,6 | 2,0 | |
| 120 | 0,8 | 1,6 | 2,4 | 3,2 | 4,0 | |
| SMD5050 | 30 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 |
| 60 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 |

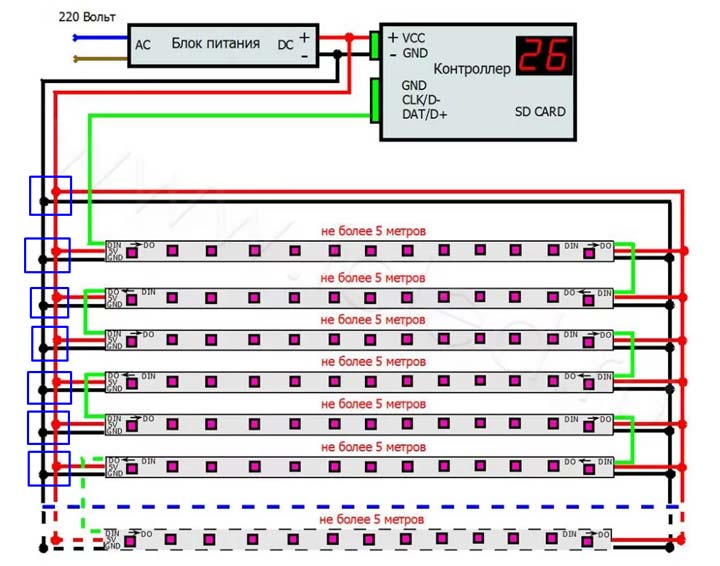

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.
Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.
Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

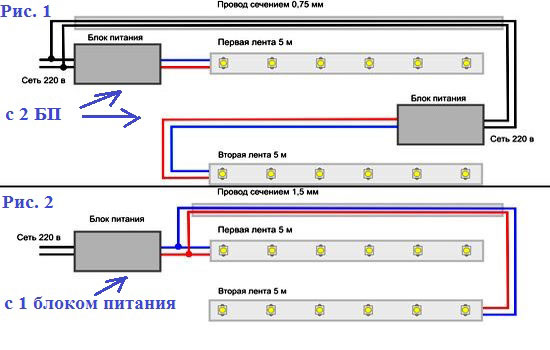

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.
Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.
Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
Цвет, RGB или SMD

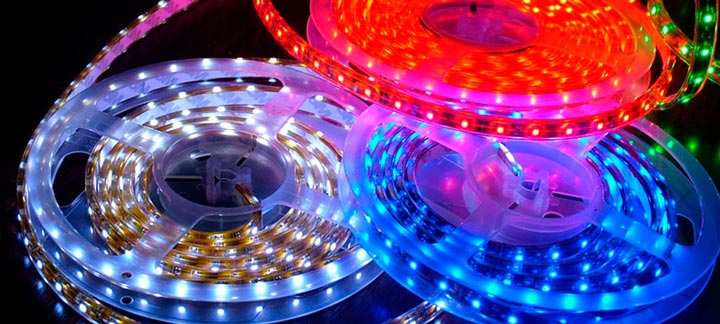

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

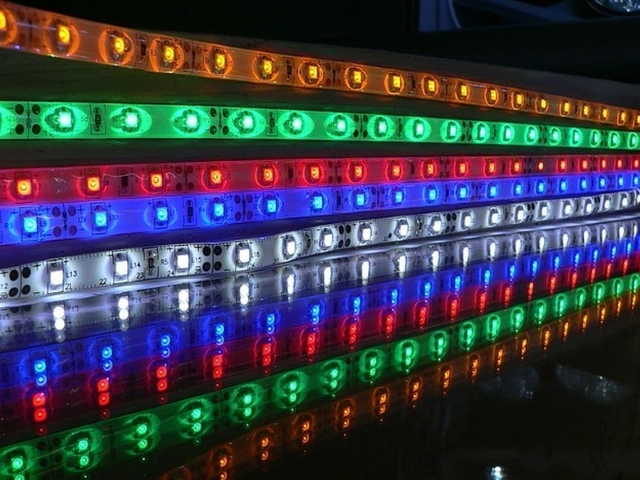

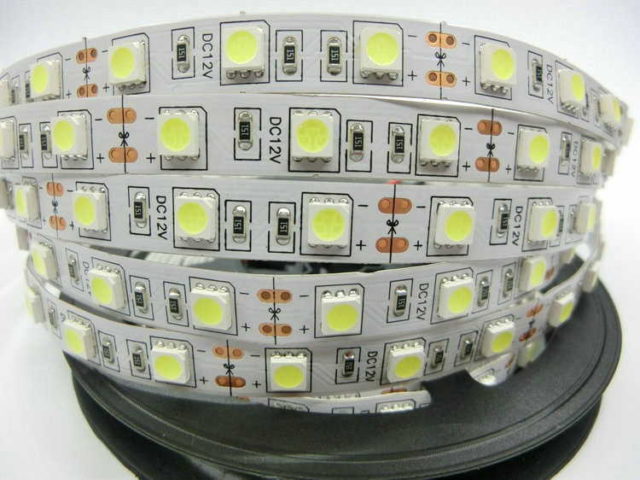

Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).

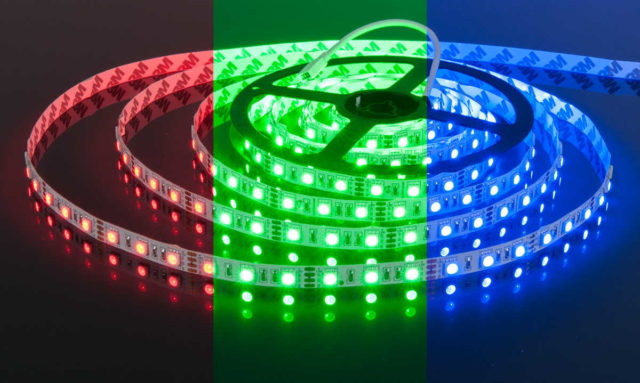

- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

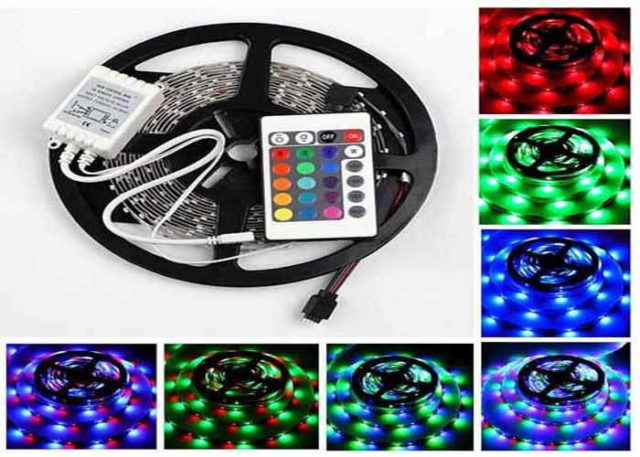

RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

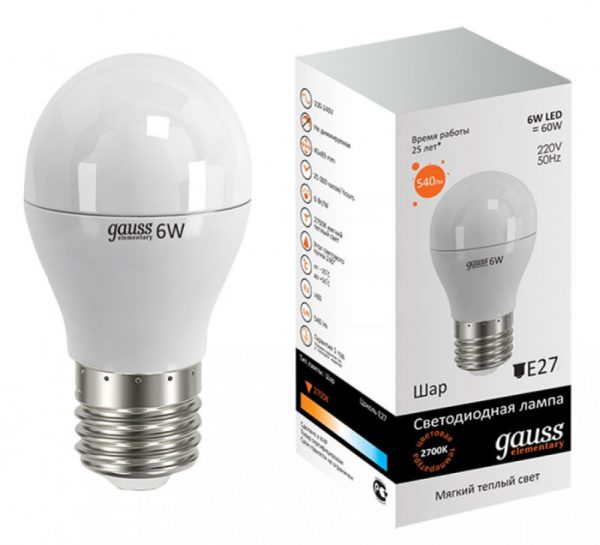

Как отличить качественную продукцию от некачественной
Срок эксплуатации светодиодной лампы принято разделять на эффективный и полный. В последнем случае речь идет о времени, когда лампочка полностью выйдет из строя. Под эффективным сроком понимается период, в течение которого интенсивность свечения лампы уменьшится на 30 %.
Производители качественных светодиодных изделий сообщают, что срок эксплуатации устройства соответствует отраслевому стандарту L70 или LM70. Для первого он равняется 30 тысячам часов. Это означает, что спустя указанный период (в часах) яркость лампы уменьшится на 30 %.
Производители менее качественной продукции обычно указывают, сколько служит та или иная лампочка. Иными словами, такие компании говорят сразу о всем сроке службы изделия, умалчивая о снижении интенсивности света спустя какое-то время. В результате у потребителя создается ложное представление о сроке жизни осветительного устройства.
Также рекомендуется обращать внимание на срок гарантии для лампы. При круглосуточной эксплуатации ежегодно расходуется порядка 9 тысяч часов ресурса светильника
Если производитель гарантирует бесплатный ремонт только в течение года, он не уверен в качестве своей продукции. Если же срок гарантии — от 3 до 5 лет, вероятность приобретения качественной лампочки увеличивается.
Скупой платит трижды!
С самого начала использования ЛЕД-ламп их начали подделывать. И поскольку оригинальный товар стоил очень дорого, а китайские «аналоги» — в несколько раз дешевле, спрос на них был достаточно серьезным.
Прошло всего несколько лет, цены на светодиодные светильники существенно снизились, но наши восточные соседи все так же продолжают «гнать» в Россию поддельные ЛЕД-лампы. И их продолжают покупать. Почему не стоит этого делать?
- Качество света такой лампы может быть совершенно непредсказуемым, что негативно влияет на здоровье.
- Сборка китайских ламп всегда оставляет желать лучшего, и самое «безобидное», что может случиться по ходу ее использования – выбьет пробки (автомат на счетчике) или испортится люстра.
- Никакие сроки службы в случае с поддельными лампами не работает, они могут выходить из строя в любой момент.
Охлаждение светодиодных лент алюминиевым профилем
- Светояр
- Полезно знать
- Охлаждение светодиодных лент алюминиевым профилем
Как и зачем охлаждать светодиодные ленты
Светодиодные ленты мощностью более 9,6 Вт/метр нуждаются в обязательном охлаждении, это обеспечивает светодиодной ленте долгий срок службы и более высокую светоотдачу. Для охлаждения используют алюминиевые профили, на рис. 1. представлена светодиодная лента, наклеенная на алюминиевый профиль, который отводит избыточное тепло и передает его в окружающую среду. Если использовать алюминиевый профиль для диодных лент малой мощности, например 4,8 Вт/м., то мы значительно увеличим срок службы этой led ленты.

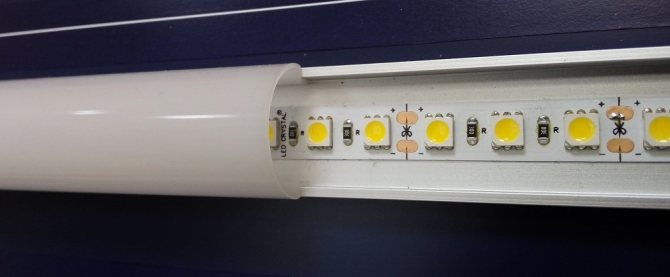

Рис. 1. Светодиодная лента Led-Crystal наклеена на охлаждающий профиль LR44R. Сверху светодиодная лента накрыта матовым защитным экраном.
Что будет если не соблюдать правила охлаждения светодиодных лент

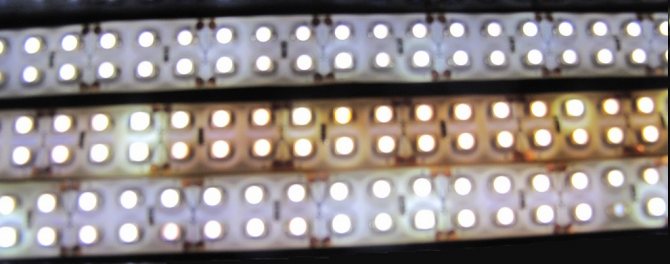

Если такое дополнительное охлаждение не использовать, то светодиодная лента быстро выйдет из строя, пример вышедшей из строя светодиодной ленты представлен на Рис. 2. В данном примере покупатель пренебрег правилами охлаждения диодных лент и наклеил три светодиодные ленты мощностью 19,2 Вт/м вплотную друг к другу. Ленты располагались в нише из гипсокартона. Сначала вышла из строя средняя светодиодная лента, поскольку кроме собственного нагрева ей сообщалось тепло от соседних светодиодных лент, на Рис. 2 видно, что средняя led лента пожелтела больше. Выход из строя произошел за несколько дней работы светотехнической системы.

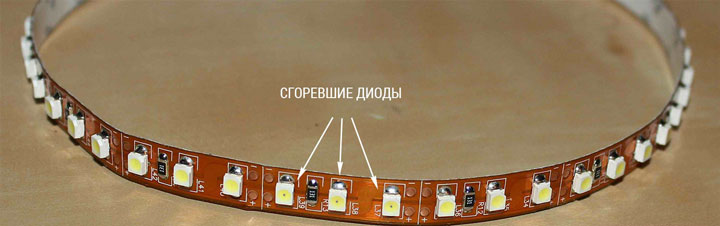

Рис. 2. Светодиодная лента вышла из строя из-за перегрева.

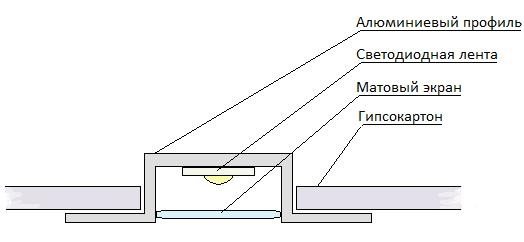

Какие бывают алюминиевые профили
Виды алюминиевых профилей
а) Плоский накладной профиль. б) Угловой накладной профиль.
Зачем еще нужен алюминиевый профиль

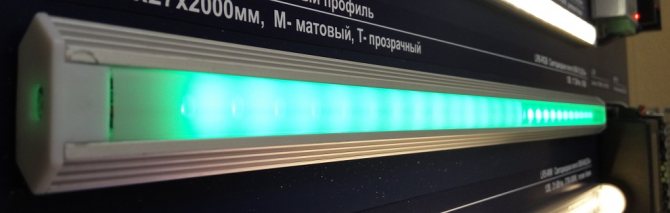

Алюминиевый профиль не только охлаждает светодиодную ленту, но и придает ей эстетичный вид. Большинство светодиодных лент снабжены защитным экраном, который защищает ленту от механических воздействий. Если экран матовый, то он ещё рассеивает свет.
Поверхность алюминиевого профиля может быть анодированной. Это нанесение на поверхность алюминия различных слоев электрохимическими методами. Анодированный алюминий имеет более равномерный внешний вид поверхности, то есть не видны полосы, которые обычно возникают в процессе производства профиля. С помощью анодирования, такой профиль может быть окрашен в какой-либо цвет, например золотистый или коричневый.
Заключение
Алюминиевый профиль сделан для отвода тепла, что значительно увеличивает срок службы светодиодной ленты. Для led лент мощностью более 9,6 Вт/м такое охлаждение является обязательным. Также использование профилей с защитным матовым экраном предохраняет глаза от избыточной яркости и придает эстетику светотехнической системе.
Как подобрать в зависимости от типа комнаты
Подбирать освещение для комнаты стоит с учетом простых рекомендаций. Не надо делать одинаковую подсветку везде, так как в разных помещениях отличаются требования по освещенности и условия использования. Помнить следующее:
Для гостиной или зала стоит выбирать мощную многоцветную ленту с возможностью регулировки режимов и яркости. Лучше подойдет вариант на 24 В. На кухне применяется влагозащищенная разновидность, которая выдерживает попадание брызг. При подсветке рабочей зоны использовать неяркое освещение, для общей подсветки выбирать варианты мощнее. Общее освещение во всех помещениях без использования люстр и точечных светильников делать из одноцветной яркой ленты
Для равномерного света можно использовать специальные рассеиватели. В ванных комнатах и санузлах важно подобрать правильную яркость. Применять варианты с защитой от воды не ниже IP44, так как там влажность часто повышается. В детских комнатах часто светодиодную ленту используют для украшения интерьера
Но с ее помощью можно осветить игровую зону или создать приглушенный свет для ночного периода, уменьшая яркость до минимума.

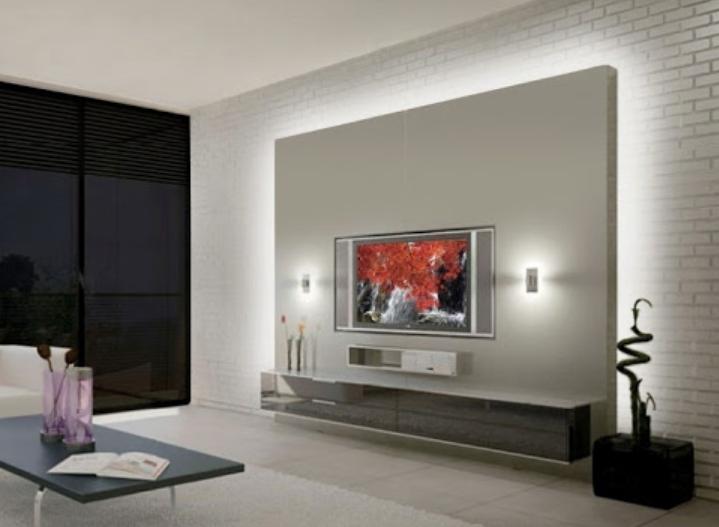

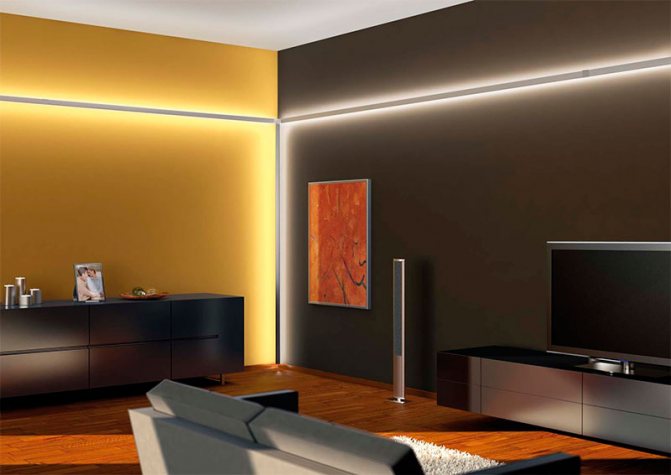

Пример использования светодиодной ленты в гостиной.
Если нужно сделать общее и декоративное освещение светодиодными лентами, проще положить два варианта. На 24 В для стандартного света, а на 12 В для создания разнообразных эффектов.

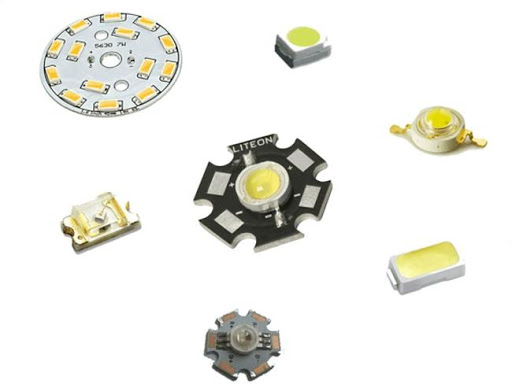

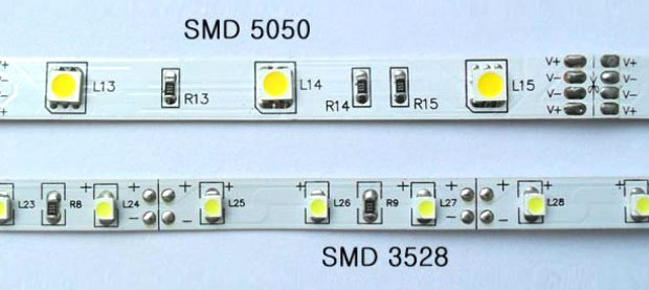

На основе каких светодиодов выбирать ленту?
Габариты светодиодов фактически определяют мощность свечения (единицей измерения является люмен – чем показатель больше, тем ярче свет). Зачастую наиболее популярными типами светодиодов в светодиодных лентах являются 3528 и 5050. Как выбрать наиболее подходящий светодиод? Рассмотрим более подробно:
- SMD 3528. Идеально подойдет для создания приглушенного света в помещении, а именно в спальне, на кухне или в качестве подсветки двухуровневого потолка (если присутствует основное освещение). Часто используется в качестве подсветки дизайнерских элементов. Однако не следует использовать данный тип в качестве основного освещения, так как световой поток достаточно низкий;
- SMD 5050. Данный тип хорошо подходит для автомобильного использования в качестве подсветки интерьера, различных технических отсеков и т.д. Это наиболее подходящий вариант для освещения небольших помещений (до 10 кв.м. на 4-6 м ленты). Возможно комбинировать данный тип с другим источником освещения;
- SMD 2835. Данный светодиод выгодно отличается приемлемой яркостью. При использовании данного типа в качестве основного освещения потребуется около 4 метров на помещение 10 кв.м. Говорить о каком-либо ярком освещении не придется, но, тем не менее, для дома этого будет достаточно. Стоит заметить, что не стоит использовать ленты с данными светодиодами в качестве подсветки элементов декора, так как пучок света узконаправлен и имеет четкие световые границы, что не совсем подходит для создания красивого эффекта;
- SMD 5630 (5730). На данный момент данные светодиоды самые яркие из всех представленных. Отлично подойдут в качестве основного освещения в комнатах до 20 кв.м. на 5 м светодиодной ленты. Зачастую ее применяют для освещения офисов и магазинов. Нагрев значительный. Перед выбором, не забудьте предусмотреть алюминиевый профиль в качестве теплоотвода, чтобы продлить срок службы изделию (нагрев существенно сокращает продолжительность рабочих часов). По тем же причинам, что были описаны выше, не рекомендуется использовать светодиодные ленты на SMD 5630 для подсветки элементов декора.
Как правильно выбрать качественный светодиод? Лучше всего покупать ленты со светодиодами, которые изготовлены на основе чипов фирмы Epistsar (например, SMD 3528 от Epistar). Это довольной бюджетный вариант с отличным освещением.

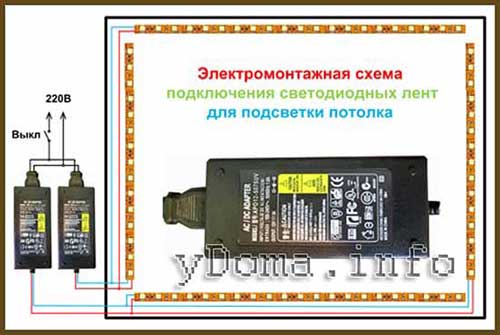

Как подключить светодиодную ленту к электросети
В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.
В сеть 200 В включаются только предназначенные для этого изделия.

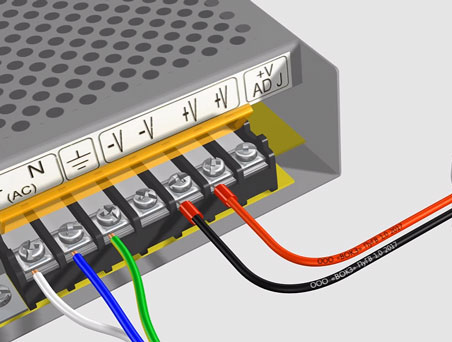

Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.
Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.

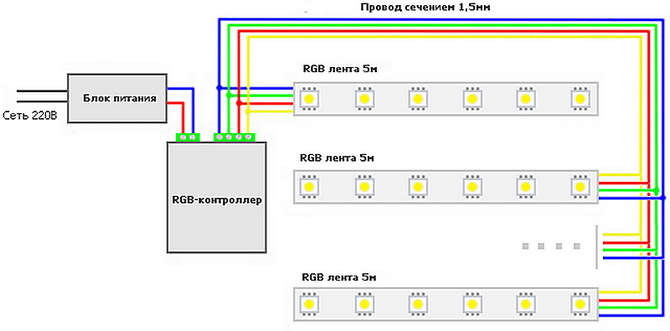

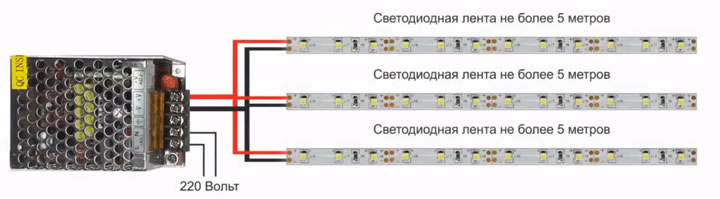

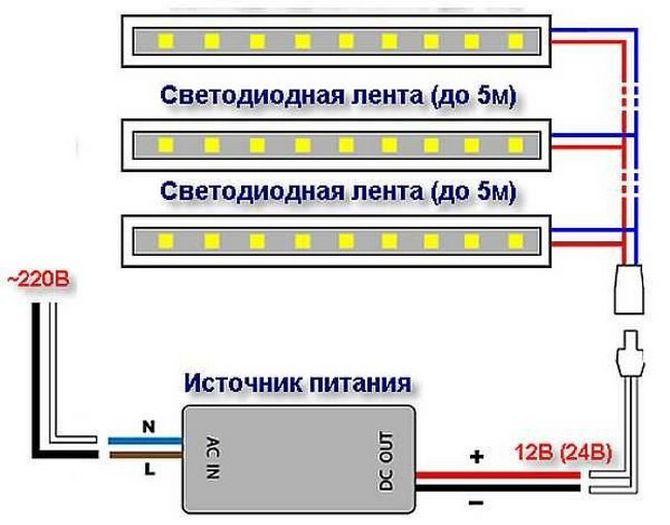

Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.
Расчет длины
Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.
Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.
Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
Какую светодиодную ленту выбрать
Светодиодные ленты выбирают по особенностям оформления и техническим характеристикам
Если с эстетической стороной вопроса каждый справляется по своему усмотрению, то на конструкцию и функциональные возможности следует обратить особое внимание. Перечислим основные из них
Место монтажа и степень защиты от влаги и пыли
При изготовлении светодиодных лент производитель предусматривает ту или иную степень защиты от неблагоприятных внешних факторов. По международной классификации для электрических приборов она обозначается буквами IP и парой цифр после них. Первая указывает защищенность от попадания внутрь твердых частиц, вторая – влаги. Чем они выше, тем в более сложных условиях возможна эксплуатация изделия.
Для светодиодной продукции пыль не представляет серьезной опасности, поэтому на первую цифру при покупке можно не обращать внимания. Зато вторая имеет решающее значение при выборе места установки. В сухих закрытых помещениях, где нет источников влаги, применяются самые простые ленты класса IP20. Для ванной комнаты, кухни или открытой площадки следует приобретать изделия с маркировкой IP66 или IP67. В местах, где возможно скопление воды, потребуется уровень защиты не менее IP68. Такие приборы стоят дороже, поскольку требуют более надежной конструкции и специальных материалов.
Одноцветная белая или цветная лента
Светодиодные технологии позволяют получать свечение самых разных оттенков. По этому критерию различают ленты двух основных групп.
Одноцветные белые ленты
Одноцветные ленты конструктивно проще, поэтому имеют самую низкую цену. Их обычно выбирают для целей бытового или рабочего освещения. Они могут быть абсолютно белыми или давать ровный свет выбранной вами окраски и температуры.
Монтируем светодиодную ленту своими руками
Снаружи на машину
Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

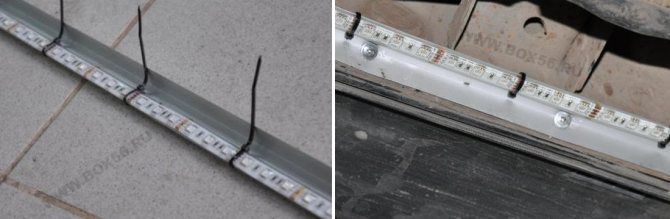

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).
Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

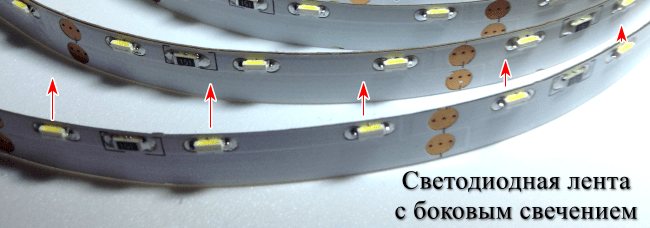

Светодиодная лента с боковым свечением

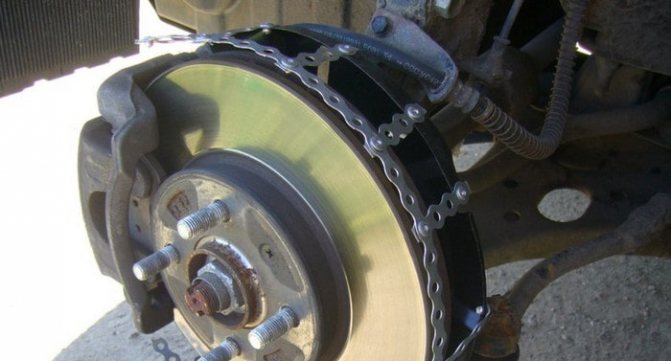

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.
На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.
Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.
В салоне авто
Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:
Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии. Подсветка приборной панели машины
Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты. Подсветка ног под торпедой
Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери. Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).
