Точки регулировки ПВХ-окна
Если вы собираетесь корректировать работу оконной фурнитуры самостоятельно, необходимо знать конкретные точки ее регулировки. Для каждой неполадки они разнятся, но обязательно связаны с запорным механизмом.
- Нижняя петля. Настройка фурнитуры в этом месте позволяет скорректировать положение подвижной створки по вертикали и ее нижнего края по горизонтали.
- Верхняя петля. Настройка позволяет выправить положение верхней части створки по горизонтали.
- Запорные цапфы. С их помощью можно задать силу прижима створки к оконной раме.
- Непосредственно оконная ручка. Устранение неполадок в этом месте позволяет обеспечить плавный ход рукоятки и плотное прилегание запорной цапфы к ответной планке.
С помощью регулировки оконной фурнитуры всего в четырех местах можно произвести качественную калибровку пластикового окна самостоятельно.
Точки регулировки оконной фурнитуры

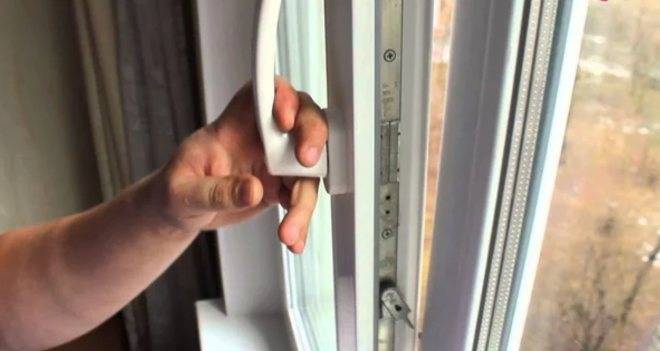

Что делать, если заедает ручку
Ручку пластикового окна заедает по причинам:
- негодной фурнитуры;
- недостаточной смазки;
- засорения внутреннего механизма ручки;
- неполадки в системе блокировки.
При необходимости механизм следует тщательно промыть и смазать – в этих целях рекомендуется использовать вещества с силиконовой основой. Иногда бывает, что вдруг заклинило ручку пластикового окна в режиме “проветривание”. Это случается из-за того, что слетели “ножницы”. Вернуть их на место можно, предварительно сняв створку с петель. Если все это не помогло, фурнитура заменяется новой.
Порой ручка не поворачивается у закрытого окна. Выход в данной ситуации есть: достаточно придвинуть блокиратор к уплотнителю и поставить ручку в обычное закрытое положение – система будет работать в привычном режиме.
Инструкция по регулировке ПВХ окон
Приступить к работе можно будет, приготовив заранее следующие инструменты. Вам понадобится 6-гранный ключ для регулировки пластиковых окон №4, отвертка
Обратите внимание на то, какая фурнитура у вас установлена: чаще всего можно встретить окна Rehau. Этот профиль пользуется большой популярностью и устанавливается в каждом третьем доме
Фурнитура может отличаться качеством, типом; часто можно встретить комплекты Siegenia Aubi, Winkhaus, МАКО. Регулировка окон может несколько отличаться в зависимости от типа установленной фурнитуры. Разница будет заключаться в том, потребуется снимать створку или нет. Чаще всего достаточно подтянуть крепежные винты.
Если произошел скос рамы, потребуется настроить створку по горизонтали. Эта проблема может появляться из-за усадки здания, расслабления креплений фурнитуры, неправильного открывания окна. Для проведения операции потребуется найти на оконной петле регулировочное окно. Отверстие рассчитано под шестигранник, вставьте его туда.
Проводить настройку нужно при открытой створке окна.
При повороте инструмента по часовой створка постепенно отдалится от петли. Нижняя часть изделия, находящаяся противоположно, будет опускаться.
Как регулировать пластиковые окна самому снаружи? Если требуется регулировка нижней части окна. и у вас есть возможность подойти к нему с улицы, окно можно не открывать. Для настройки в этом случае оно может сдвинуться только на 2 мм.
Регулировка профиля по горизонтали
- Регулировка по вертикальной оси
Процедура проводится с применением навесной петли, находящейся с нижней стороны всего окна. Колпачок петли снимается, после вращается механизм настройки. При движении инструмента в направлении по часовой стрелке створку получится поднять выше. Двигая ключ в обратном направлении, элемент можно будет опустить. Погрешность при этой процедуре составляет не более 2 мм. Если створка окна имеет длину, превышающую 1 метр, придется готовиться к тому, что ей потребуется частая настройка. Провисание в этом случае происходит из-за массы конструкции. Чем чаще вы открываете окно, тем быстрее оно провиснет.
Регулировка пластикового окна по вертикали
Регулировка ПВХ окон может потребоваться, если окно закрывается неплотно. Узнать это можно следующим образом: закройте окно и поставьте у стыка створки и рамы зажженную свечу. Если огонь колышется, то из щели поступает воздух.
Если у вас установлена фурнитура Roto, отрегулировать конструкцию можно при помощи эксцентриков: найти их можно по всему периметру окна. Работают они следующим образом: вы поворачиваете ручку, эксцентрик прячется за прижимной площадкой. Если закрытие произошло неплотно, эксцентрик надо двигать по часовой стрелке, что заставит створку прижаться плотнее к раме. Поворот против часовой стрелки отодвинет створку назад.
Регулировка пластикового окна должна проходить плавно. Сдвигайте механизм не более, чем на 2 мм за раз. Следите за положением эксцентриков: оно должно быть везде одинаковым. Для определения плотности прижатия створки существуют специальные риски. Они должны смотреть на уплотнитель. Если риска обращена в противоположную сторону, створку следует подтянуть.
Иные модели профилей требуют для поворота эксцентриков наличия в руках гаечного ключа или плоскогубцев. Некоторые типы фурнитуры регулируют при помощи пластинок. Осмотрите механизм петель: там должен находиться прижимное устройство с язычком. Если язычок не выдвинут, створка прижата плохо.
Регулировка окна с петлями на левой стороне. Здесь система несколько иная: ключ нужно перемещать против часовой стрелки, чтобы створка прижалась. Если петли правосторонние, двигаем ключ в обратном направлении.
Самостоятельная регулировка пластиковых окон и дверей, должна проводиться в начале каждого сезона. Например, зимой есть смысл прижать створки к раме, а летом, наоборот, ослабить их. Так как в жару материал окна расширяется. Это поможет продлить срок эксплуатации уплотнителей. Допускается регулировка до 0,8 мм. Если это не помогло, обойтись без помощи мастера уже не получится.
Регулировка прижима окна ПВХ
Условия, при которых регулировка пластиковых окон и дверей самостоятельно будет успешной
Конструкция оконных и дверных пластиковых систем – сложный механизм, и как любой механизм нуждается в техническом обслуживании. Оно может быть: плановым или ремонтно-восстановительным. Плановые мероприятия проводятся при сезонной настройке изделия, когда нужно учесть особенности наступающего периода, например, отрегулировать пластиковое окно самому на зиму. Второй случай наступает, когда работа устройства выходит за рамки нормальной и в ней появляется дефект.
Для успешного решения вопроса необходимо соблюсти ряд условий, которые обеспечат достижение поставленной цели:
- знание конструкции и ее особенностей;
- обладание информацией о последовательности действий;
- наличие соответствующего инструмента, умение им пользоваться.
Теоретические знания и практический опыт помогут при выполнении работы
Общее строение оконных и дверных систем
Чтобы при необходимости устранить возникшую проблему, важно знать конструкцию окон ПВХ, ее составляющие элементы и принцип их действия. ПВХ (поливинилхлорид) – прочный и долговечный материал составляющий структуру каркаса пластиковых окон
Основными составляющими частями изделия являются:
- рама – неподвижная, закрепленная по периметру секция, к которой крепятся остальные элементы;
- армирующий профиль – служит для придания конструкции жесткости;
- створка – подвижная часть, ответственная за открывание;
- стеклопакет (одно- или двухкамерный) – обеспечивает прозрачность оконной системы;
- фурнитура – сочетание механизмов, влияющих на работу створок (открывание и фиксация).
- импост – обеспечивает закрытие створок.
- штапик – исполняет ту же роль, что и в деревянных окнах – фиксирует стекла в раме.
- отлив – крепиться с внешней стороны, отвечает за сток воды.
Общий вид окна с указанием основных составляющих частей
Конструкция пластиковых дверей во многом схожа с оконной системой, но может иметь некоторые отличия:
- Вместо стеклопакета роль заполнителя может играть сэндвич панель, либо совмещаться оба варианта (верх прозрачный, низ глухой)
- Следующим отличием является врезной замок, выполняющий дополнительную запорную функцию (устанавливается не на всех моделях)
- Петли (навесы) более мощные – соразмерные весу изделия
- Возможно наличие доводчика, обеспечивающего плавное автоматическое закрывание створки
- Отсутствие отлива.
Благодаря конструктивной схожести изделий, самостоятельная регулировка пластиковых окон и дверей, будет иметь много общего между собой.
Общий вид двери с обозначением основных составных элементов
Особенности регулировки окон и дверей разных производителей
Множество заводов изготавливают пластиковые окна и двери, характеризуя свою продукцию лёгкой эксплуатацией и долговечностью. Рекламные предложения часто содержат информацию о разных уникальных технологиях, которыми отличаются изделия. Все это может являться маркетинговым ходом, так как конструкции готовых пластиковых окон и дверей разных производителей практически не отличаются.
Пластиковое окно любого производителя требует регулярного ухода
Изделия фирмы REHAU характеризуются высоким качеством, но при эксплуатации также нуждаются в настройке. Особенности этого процесса для продукции бренда REHAU выражены в следующем:
- внутренний механизм дверей и окон может быть налажен в нескольких плоскостях, то есть вниз и вверх, вправо и влево, а также с настройкой прижима;
- если конструкция оснащена фурнитурой марки Siegenia Aubi, то для регулировки нужно подтянуть винты;
- если есть фурнитура бренда МАКО, то требуется снять створку, а затем провести корректировочную работу;
- в изделиях REHAU blitz применяется фурнитура Roto, для работы с которой нужны шестигранные ключи.
Фурнитура разных марок требует разного же подхода к ремонту
Одним из известных производителей является фирма Veka, выпускающая двери и окна современной модификации. При настройке таких изделий учитывают следующие особенности:

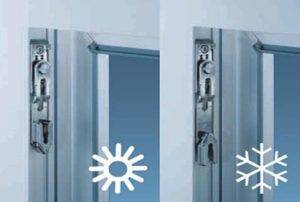

- для перевода конструкции на зимний режим требуется повернуть шестигранником замыкающий шип на 90°, находящийся под верхним поворотом;
- если створка закрыта, но ручка не поворачивается и невозможно закрыть окно, то следует слегка сместить створку в сторону ответной зоны блокиратора, используя регулировочный винт, находящийся под нижней петлей;
- при поломке ручки нужно повернуть декоративную накладку на 90°, открутить шурупы и снять старый элемент.
Окна и двери имеют похожую конструкцию механизмов
Продукция бренда КБЕ обладает высоким качеством, но требует своевременной регулировки
Для этого нужно обратить внимание на следующие особенности конструкции:
- плотность прилегания полотна к раме настраивается тремя эксцентриками, находящимися на торцевой части створки;
- для устранения провисания регулируют винты на верхнем навесе, то есть ослабляют нижний и поворачивают вправо или влево верхний элемент;
- сломанную ручку извлекают путём снятия накладки и откручивания болтов.
Конструкция окон разных производителей похожа и не требует сложных инструментов для регулировки
Изделия разных компаний лишь немного отличаются формой регулирующих деталей и их расположением. Принцип работы механизмов является единым, и поэтому несложно своими руками скорректировать работу системы.
Если заклинил механизм
При сильном переводе детали в нижнее положение, она может заклинить. Этот случай не считается неисправностью – произошел блок ручки для предотвращения поломки всей оконной конструкции. Ситуацию несложно исправить без обращения к специалисту
Акцентируйте внимание на маркировку детали, которая указана на поверхности запорного механизма. К примеру, если там стоит комбинация «AUBI», поищите небольшую пластину с пружинкой на поверхности, придавите ее к уплотнителю и нажмите на фурнитуру
Створка должна находится не под наклоном, потому что так срабатывает блок и провернуть фурнитуру не получиться. Оптимальная позиция – вертикально.
Если указаны другие буквы, чтобы повернуть механизм, нужно отыскать небольшой язычок, расположенный в нижней части системы. При надавливании на него, меняется положение и он становится параллельно уплотнителю.Нередко перепады температур приводят к деформации конструкции, поэтому язычок просто не дотягивается до необходимой точки. Придется выкручивать крепления отверткой или обратиться в сервисный центр. Не забывайте положить небольшой предмет (например, болтик) между блоком и рамой. Таким образом, обеспечивается сцепление ответных элементов, которое способствует повороту фурнитуры.
Регулировка пластиковых окон своими руками
В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.
Какие неполадки с окнами могут быть устранены самостоятельно?
Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:
- Створка при закрывании задевает раму сбоку или снизу
- Створка прилегает к раме недостаточно плотно
- Износ запорных планок
- Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
- Створка закрыта, но окно не закрывается, ручка не поворачивается
- Сломалась ручка
- Ручка очень туго поворачивается
Для ремонта нам может понадобиться следующий инструмент:
- Плоскогубцы
- Шестигранник (4 мм)
- Отвёртки (крестовая и плоская)
- Набор «звёздочек»
ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками
23 комментария на Регулировка пластиковых окон своими руками
Здравствуйте. Продувает пластиковое окно со стороны петель, по середине. Открываю, кручу эксцентрик который находится в середине но прижим все равно не регулируется, как дуло так и продолжает. Подскажите в чем проблема? На самих эксцентриках рядом с шестиугольником находится точка. Я так понял что для большего прижима, эта точка должна быть в положении — ближе к резинке окна. Прав ли я?
та же беда. при повороте ручки прижимные цапфы со стороны петель не двигаются. со стороны петель поэтому дует..
Пластиковое окно не закрывается: причины и устранение неполадок
Специалисты выделяют 7 основных поломок, которые встречаются намного чаще других. Чтобы устранить их, необходимо выполнить несколько простых действий.
Перекосилась створка: как открыть пластиковое окно, а затем закрыть
Во время использования окна из пластика постепенно теряют свои свойства. Это происходит даже в тех случаях, когда обеспечивается правильный и регулярный уход. Одной из проблем становится перекос створки. Если по этой причине заклинило окно, то владельцу квартиры нужно провести несколько стандартных операций. В их число входят следующие:
- Снимают защитную планку.
- В верхней и нижней части торцевой стороны петель находят регулировочные винты.
- Их подкручивают с помощью отвертки, делая 2-3 полных оборота.
- Проверяют качество выполненной работы путем многократного закрытия и открытия створки.
Неплотное прилегание створки к раме
Если пластиковое окно не закрывается (верхний угол отошел), то часто причина появления этой проблемы кроется в наличии зазора между рамой и створкой. Он появляется из-за ряда факторов, для каждого из которых существует свой метод ремонта.
Возможные варианты:
- Неправильная эксплуатация изделия. Люди часто допускают ошибки при закрытии окон, слабо прижимая их створки к раме. Из-за этого ручка не попадает в пазы, что приводит к появлению перекоса. Чтобы исправить ситуацию, достаточно аккуратно закрывать окна.
- Ошибочное расположение эксцентриков. Владельцы окон из пластика имеют возможность самостоятельно настраивать изделие под погодные условия. Для этих целей используют эксцентрики, позволяющие откорректировать плотность прилегания створки к раме.
- Дефект на уплотнителе. Из-за неправильного ухода и отсутствия регулярного смазывания на уплотнителе появляются трещины, которые будут мешать плотному прилеганию створок.
Заклинило ручку в разных положениях
Среди популярных причин возникновения сложностей с окнами значится заклинивание. Первым признаком этой проблемы является туго поворачивающаяся или не до конца доходящая ручка. При появлении этих симптомов следует проверить исправность блокатора, находящегося внизу замыкающего блока.
Створка открылась одновременно на распахивание и проветривание
Достаточно часто не закрывается пластиковое окно из режима проветривания. Такая ситуация возникает в тех случаях, когда рабочий механизм становится в нейтральное положение. Устранить неисправность помогут такие действия:
- Проворачивают ручку до тех пор, пока она не станет параллельно полу.
- Створку прижимают к раме.
- Параллельно проворачивают ручку до крайнего нижнего положения.
- Проверяют правильность работы механизма. Если проблема не была устранена, то поворачивают элемент фурнитуры вверх.
- Меняют положение деталей механизма, стараясь добиться их вхождения в соответствующие пазы.
- Опускают блокатор.
- Повторно тестируют работу окна.
Разболтало ручку
После длительной эксплуатации фурнитура может износиться. Поэтому она начинает разбалтываться и не плотно прилегать к стеклопакету. Следствием такой проблемы становится сложность или полное отсутствие возможности закрыть окно.
Пошаговый ремонт:
- Снимают декоративную заглушку.
- Подходящей отверткой закручивают разболтавшиеся винты.
- Крепежные изделия затягивают.
- Ставят на место элемент декора.
При отсутствии положительных изменений придется демонтировать и менять фурнитуру.
Ручка не поворачивается
Оконная ручка должна легко поворачиваться. В противном случае не следует применять грубую физическую силу. От чрезмерной нагрузки изделие может сломаться и починить его будет невозможно.
Если ручка не поворачивается, то нужно выполнить 4 стандартные действия. Среди них есть такие:
Осторожно снимают створку с петель.
Нажимают на блокатор, расположенный в боковой части пластикового изделия.
Одновременно поворачивают ручку. В результате этих действий механизм «ножницы» займет правильное положение.
Отремонтированное изделие крепят к окну.
Блокировка водоотводящей планки
Эта деталь конструкции находится с внешней части створки. Из-за неаккуратного пользования пластиковым изделием планка может сместиться относительно своего начального положения. Результатом этого станет блокировка окна.
Корректировка положения по вертикали
Смещение створки в вертикальной плоскости влияет на удобство открывания и закрывания окна — створка начинает задевать раму, приходится с усилием ее приподнимать или прижимать книзу.
Вертикальное положение створки регулируется при помощи болта на нижней петле. Делается это так:
- С навеса снимается пластиковый колпачок.
- Сверху металлической части петли имеется шестигранный болт, идущий параллельно раме. Его ослабление смещает створку вниз, натяжение — поднимает конструкцию.
- Если окно или балконная дверь имеет большую массу и ширину (от 100 см), для облегчения закрытия используются металлические доводчики. Вместе с корректировкой болта в нижней петле нужно отрегулировать и эту деталь констукции.
