Обратный клапан для воды

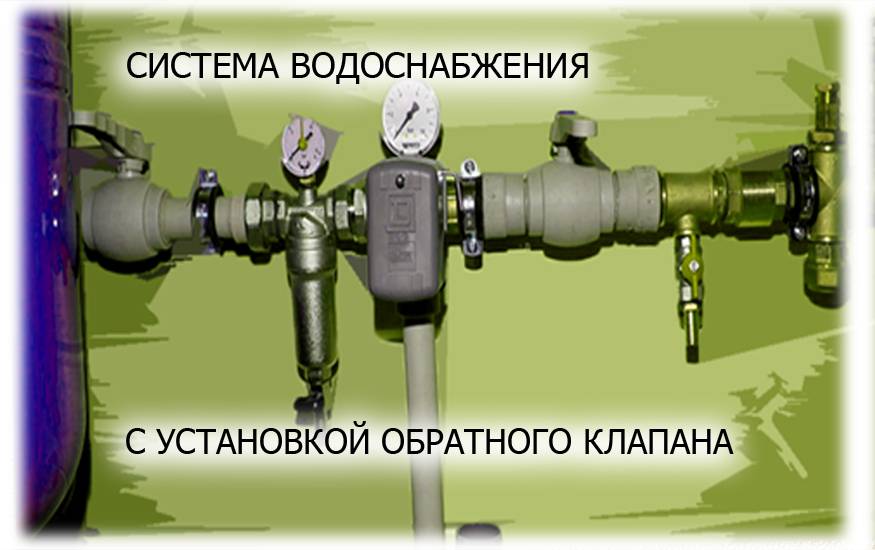

Места установки клапанов

Мест для установки обратного клапана в системах водоснабжения очень много. В бытовом водоснабжении выделяют следующие места для монтажа:

1. На входе в квартиру. Здесь стоит поставить обратный клапан на системе водоснабжения, если вы используете автономный гидроаккумулятор. Это позволит воде из гидроаккумулятора не сливаться обратно в систему, когда воду в очередной раз отключат без предупреждения.
2. После прибора учета на воду. Здесь обратный клапан сможет защитить счетчик от гидроудара в момент ремонтных работ ЖКХ.
3. В совокупности с насосной станцией.
4. В совокупности со скважинными насосами, где обратный клапан вкручивается в сам насос и опускается в отверстие скважины для забора воды. При таком подключении вода уже не будет стекать обратно.
5. В совокупности с электрическим и газовым водонагревателем, чтобы исключить отток воды обратно в систему.
6. В совокупности со стиральными и посудомоечными машинами, в качестве защиты устройств от протечек.

https://youtube.com/watch?v=bdLeUr1Jli0%3F

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды

Не забывайте про стрелку, которая указывает направление движения воды.

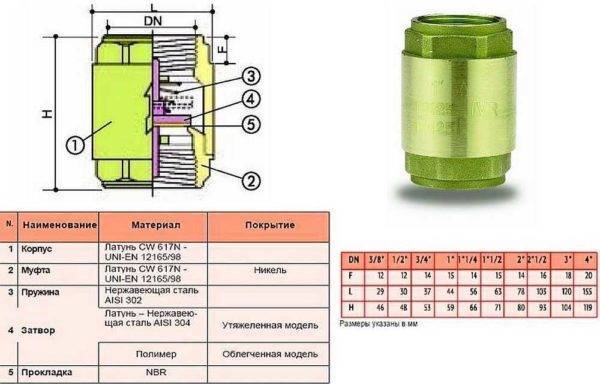

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Цена обратного клапана для воды для насоса

Цены на существующую защитную арматуру зависят от марки производителя, пропускной способности (диаметра) и конструктивной модификации клапана. Стоимость магистральной арматуры превышает цены устройств бытового назначения в десятки раз.

Сравнительная таблица цен обратных клапанов для воды от разных производителей:

Производитель	Диаметр, мм	Цена за шт., рублей
Клапан обратный полипропиленовый
Трубопроводные системы AQUA-S	20 25 32	110,00 136,00 204,00
VALTEC (Италия)	20 25 32	128,00 160,00 274,00
Клапан обратный пружинный муфтовый
VALTEC (Италия)	15 20 25	191,00 263,00 390,00
Danfoss CO (Дания)	15 20 25	561,00 735,00 962,00
Teсofi (Франция)	15 20 25	282,00 423,00 563,00
ITAP (Италия)	15 20 25	366,00 462,00 673,00
Комбинированный пружинный обратный клапан с дренажем и воздухоотводчиком
VALTEC (Италия)	15 20 25	652,00 1009,00 1516,00
Клапан обратный пружинный муфтовый, с латунным золотником
VALTEC (Италия)	15 20 25	228,00 198,00 498,00

Анализируя информацию, представленную на сайтах официальных представителей и компаний, которые производят защитную арматуру, можно сделать вывод: обратные клапаны для воды для насосов повышают уровень надежности и качество работы автономных систем водоснабжения.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

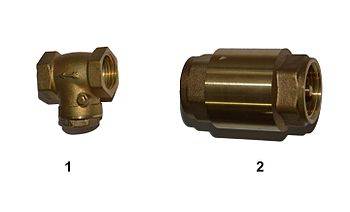

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

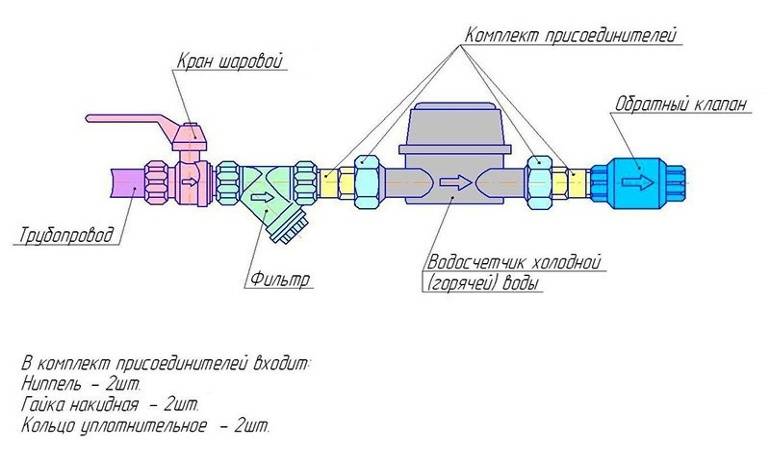

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

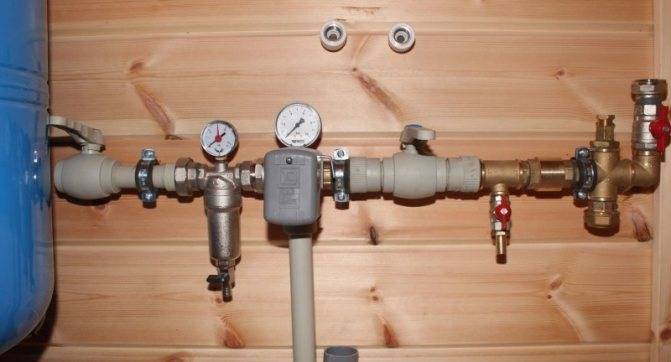

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

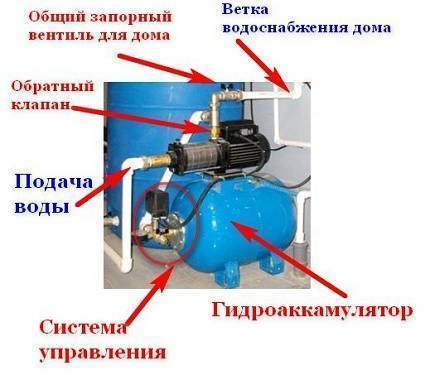

С насосной станцией

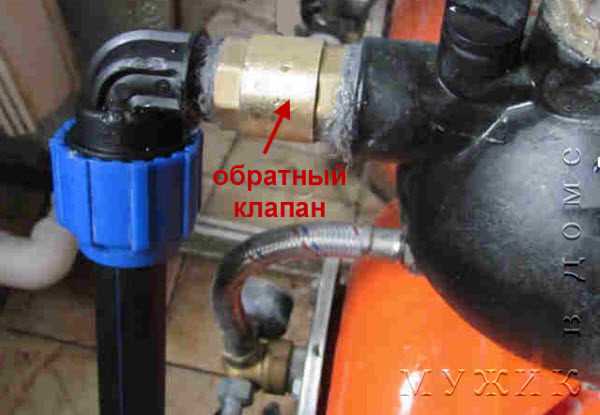

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Почему не работает клапан

Признак того, что сломался обратный клапан — система не может удержать набранное давление. Вернее, поломанный клапан — только одна из причин. Вторая — негерметичность подающего трубопровода. Так что придется проверять оба варианта.

Как выглядит обратный клапан на воду в разрезе

Если посмотрите внимательно на устройство обратного клапана, то поймете, что ломаться-то и нечему. Возможные поломки — клин на штоке и мусор, который мешает диску плотно прижаться. Может быть еще износ запорной пластины. Последнее — неизлечимо, сразу меняем. Износ — это и продавленные бороздки от седла на уплотнительном кольце тоже. Так что наличие уплотнения — неоднозначное преимущество. Резина продавливается и клапан начинает «травить».

Так выглядит засор на ОК малого диаметра

Если покосился или заклинил шток, в некоторых случаях можно поправить его. Как правило, это не надолго, и снова он заклинит довольно скоро. Если же запорная пластина была засорена, обычно ее можно очистить. А чтобы подобная ситуация не повторялась, поставьте перед обратным клапаном фильтр. Если там он уже есть, а вода все еще слишком грязная, вариантов несколько:

• поставьте второй — более мелкий фильтр;
• либо поднимите конец трубопровода от уровня дна;
• почистите или углубите колодец или скважину.

Если речь о погружном насосе типа «Малыш«, снизить количество мути поможет гашение вибраций, которые возникают при его работе. Способы разные — от применения пружин в подвесе, до прорезиненной подвески. Это действительно помогает. Еще как вариант — в колодец на дно поставить бочку с широкой горловиной, а в нее насос. Меньше будет подниматься ил и песок.

Можно увидеть вот такую картину

Следующее замечание. Если после длительного периода работы без поломок, обратные клапаны стали «лететь» один за другим, возможно изменился уровень воды и вам надо переместить точку всасывания. Второй вариант — песком или илом забились трубы и надо трубопровод элементарно промыть. Ну, и проверить его на герметичность. Кстати, если станция не набирает давления, то дело, скорее всего не в обратном клапане, а в груше, ее креплении, ниппеле и т.д.

Классификация обратных клапанов

Они различаются как по конструкции, так и по сферам применения. Вот какие существуют типы для водных систем:

Двухстворчатый обратный клапан, пружинный (дисковый) и межфланцевый

Такие клапаны отличаются своими небольшими габаритами.

Конструкция пружинного клапана проста: пружина прижимает пластину, которая выступает в качестве затвора в этом механизме.

Благодаря создаваемому давлению вода отводит пластину и спокойно идет в одном направлении.

Если давление снижается, отверстие закрывается пластиной при помощи силы пружины.

Доступны диаметры в разбросе 15-200 мм.

В особенных схемах водных систем существует опасность гидроударов, происходящих при отключении насоса. Это может нанести ущерб системе.

Чтобы обезопасить водную систему сложной конструкции от гидроударов, применяются двухстворчатые клапаны, а также амортизаторы.

Здесь пластина состоит из двух створок и под давление складывается вдвое, пропуская воду в нужном направлении. При потоке в обратном направлении, створки открываются, блокируя для воды доступ к отверстию.

Доступны диаметры в разбросе 50-700 мм.

Главный плюс обратных клапанов межфланцевой конструкции — компактность и легкость. Также их не оборудуют собственными фланцами для присоединения к трубам.

Это позволяет быть легче в 5 раз и короче в 6-8 раз, других клапанов с отверстием аналогичного диаметра.

Плюсами данной конструкции являются легкость установки и использования, а также широкая область применения — трубы разных конфигураций и угла наклона.

Минус — если потребуется ремонт или очистка, клапан придется изымать из трубопровода.

 

 

Лепестковый и поворотный обратный клапан

В качестве запорной детали здесь выступает «захлопка» – или золотник.

В основе данного изделия лежит поворотный механизм с упомянутой выше захлопкой. Благодаря тому, что конструктивно он находится выше отверстия, при правильном направлении потока воды, этому процессу ничто не мешает. При понижении нормального давления — золотник падает вниз и закрывает проход воде.

У данных механизмов есть неприятная особенность — если это изделия большого диаметра, они склонны к быстрому износу. Это происходит из-за величины золотника, который с большой силой бьет в седло.

Износ грозит возникновением гидроударов в процессе работы устройства.

Но следует помнить, что подобные клапаны (поворотные) представлены в двух разных конструкциях:

1. Обычная конструкция. Характерна для клапанов с диаметром меньше 400 мм. Такие изделия рекомендованы для систем, не чувствительных к гидроударам.
2. Безударная конструкция. Здесь в конструкции предусмотрено смягченное усаживание захлопки.

Есть у поворотных клапанов и плюсы. В первую очередь это «иммунитет» к эффектам от грязной воды, а так же хорошие показатели в крупных системах.

Однако конструкции большого диаметра с такими клапанами требуют установки демпфера.

Шаровый обратный клапан

В шаровом обратном клапане работает механизм, похожий по своему действию на пружинный.

Поток воды отрезается посредством пружины, только вместо пластины выступает шар. Такие запорные механизмы чаще всего находят свое применение в бытовой сантехнике и в системах с трубопроводами малых диаметров.

По сравнению с дисковым клапаном, шаровый пружинный имеет меньшие размеры.

Подъемный обратный клапан

В данном устройстве также есть золотник, но здесь он подвижный. Когда вода идет в нужном направлении, он поднимается от влияющего на него давления. Если давление опускается на отметку ниже нормы, он падает в седло, герметично перекрывая проход для воды в обратном направлении.

Особенностью данных устройств является исключительно горизонтальная ориентация при установке на трубу

Это важно, чтобы сам клапан стоял вертикально

Подъемный обратный клапан позволяет производить ремонт без обязательного снятия.

Однако есть и недостатки, один из них — плохая работа в условиях плохо очищенной воды.

Обратные клапаны можно разделить по методам монтажа.

1. Сварной монтаж. В этом случае используется сварка. Данный метод оптимален, если жидкость имеет агрессивный состав.
2. Присоединение фланцевое. Применяется на трубе вместе с уплотнительными материалами.
3. Муфтовое подключение. Здесь используется резьбовое соединение при помощи муфты. Оптимально для труб малого диаметра.
4. Соединение межфланцевое — применяется с клапанами, не оборудованными соединениями, используя те, что на трубах. Оптимально для труднодоступных и коротких местах трубопровода.
